Дипломный проект №2163 «12-этажный 2-секционный жилой дом в г. Анапа» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности и предназначен для постоянного проживания семей различных категорий дохода. Проект выполнен с учетом климатических условий г. Анапа и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

Проектируемый объект — 12-этажный 2-секционный жилой дом в г. Анапа, спроектированный из объемных блоков. Данный ПГС дипломный проект разработан для постоянного проживания семей с малым, средним и высоким уровнем дохода. Здание имеет размеры в плане 27,72 × 14,47 м, высотой 37,43 м, высота этажа 2,8 м. В доме запроектированы квартиры различной площади для разных категорий населения. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий каркасно-панельной конструкции.

Объемные блоки комплектуются на заводе наружными стеновыми панелями, вентблоками и сборными перегородками. Наружные стеновые панели трехслойные керамзитобетонные с дискретными связями толщиной 250 мм и утеплителем из плитного пенополистирола. Перегородки в объемных блоках и в межблочном пространстве не несущие сборные керамзитобетонные толщиной 75 мм. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2163 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Здание спроектировано с чердаком и техническим подпольем для размещения инженерных коммуникаций и подсобных помещений, что обеспечивает более рациональное использование площади. Кровля плоская, совмещенная с внутренним водостоком.

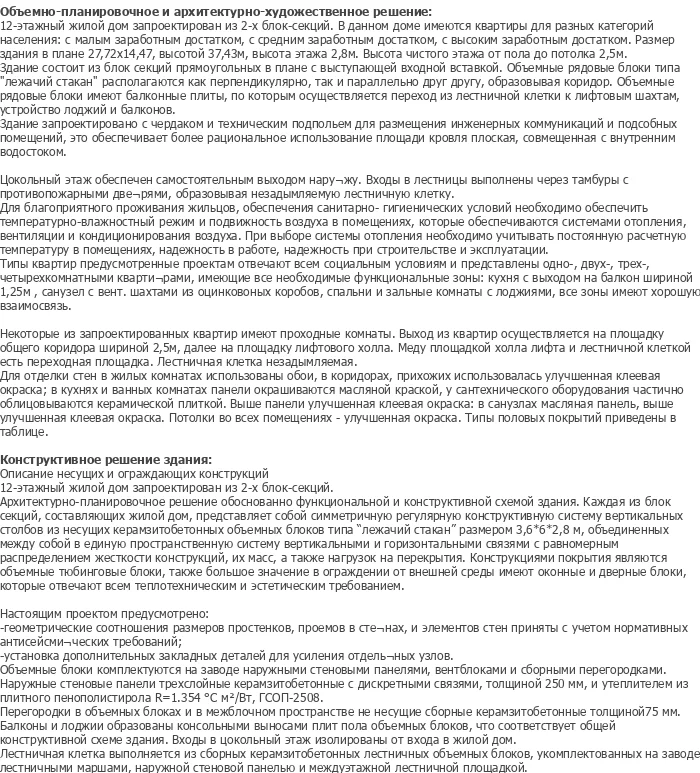

Функциональные связи в здании решены поэтажно с четким зонированием жилых и общественных функций. В основу планировочной структуры положен принцип секционной застройки с размещением квартир на типовых этажах. Каждая из блок-секций представляет собой симметрично регулярную конструктивную систему вертикальных столов из несущих керамзитобетонных объемных блоков типа «лежачий стакан», расположенных параллельно друг другу и образующих коридор.

Цокольный этаж обеспечен самостоятельным выходом наружу. Входы в лестницы выполнены через тамбуры с противопожарными дверями, образующими незадымляемую лестничную клетку. Для благоприятного проживания жильцов обеспечены санитарно-гигиенические условия, температурно-влажностный режим и подвижность воздуха в помещениях.

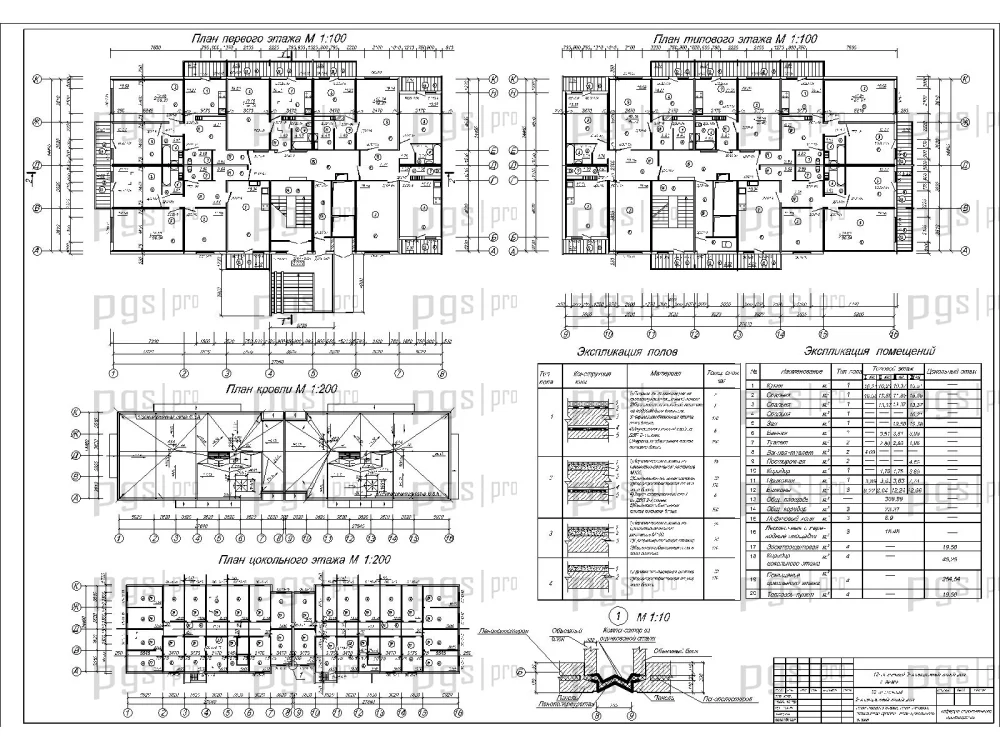

Типовой этаж: квартиры представлены одно-, двух-, трех-, четырехкомнатными квартирами с широкой зоной. Кухни с выходом на балкон шириной 1,25 м, санузел с вентиляцией, шахты из оцинкованных коробов, спальни и зальные комнаты с лоджиями. Все зоны имеют хорошую инсоляцию. Некоторые запроектированные квартиры имеют проходные комнаты. Выход из квартир осуществляется на площадку общего коридора шириной 2,5 м, далее на площадку лифтового хола.

Внутренняя отделка: в жилых комнатах использованы обои, в коридорах — улучшенная клеевая окраска, в кухнях и ванных комнатах — панели окрашиваются масляной краской, в санузлах — керамическая плитка. Выше панели — улучшенная клеевая окраска, в санузлах масляная панель, выше улучшенная клеевая окраска. Потолки во всех помещениях — улучшенная окраска.

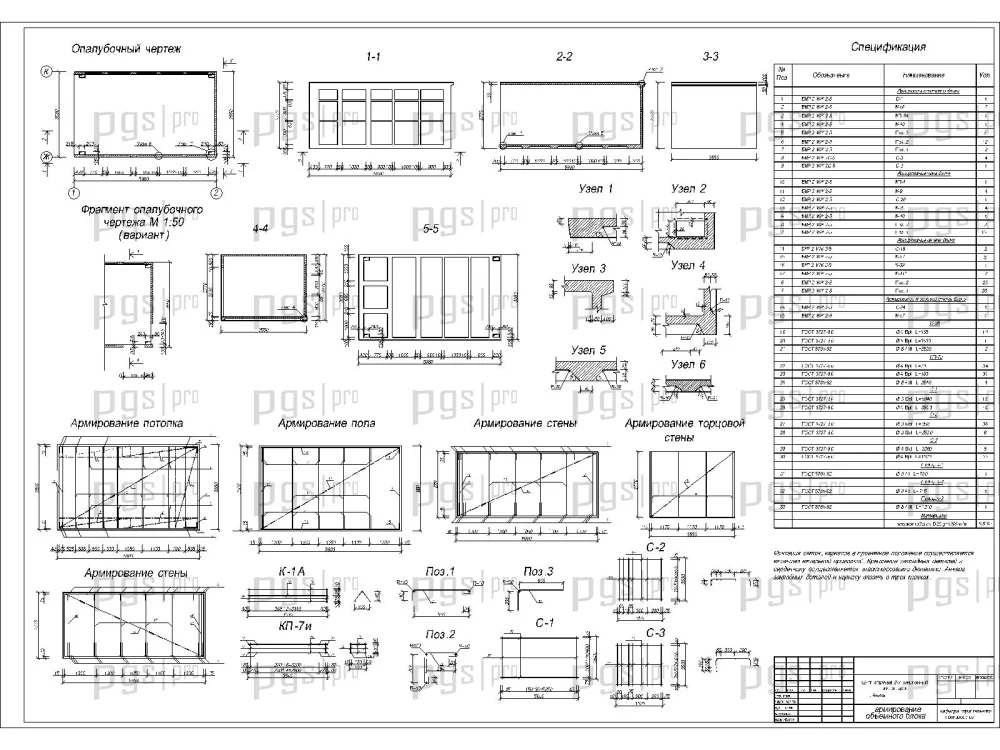

Архитектурно-планировочное решение обосновано функциональной и конструктивной схемой здания. Каждая из блок-секций, составляющих жилой дом, представляет собой симметрично регулярную конструктивную систему вертикальных столов из несущих керамзитобетонных объемных блоков типа «лежачий стакан» размером 3,6 × 6 × 2,8 м, объединенных между собой в единую пространственную систему вертикальными и горизонтальными связями с равномерным распределением жесткости конструкций.

Конструктивными покрытиями являются объемные тюбинговые блоки, также большое значение в ограждении от внешней среды имеют оконные и дверные блоки, которые отвечают всем теплотехническим и эстетическим требованиям. Наружные стеновые панели трехслойные керамзитобетонные с дискретными связями, толщиной 250 мм, и утеплителем из плитного пенополистирола плотностью R=1,354 °C×м²/Вт, ГСОП-2508.

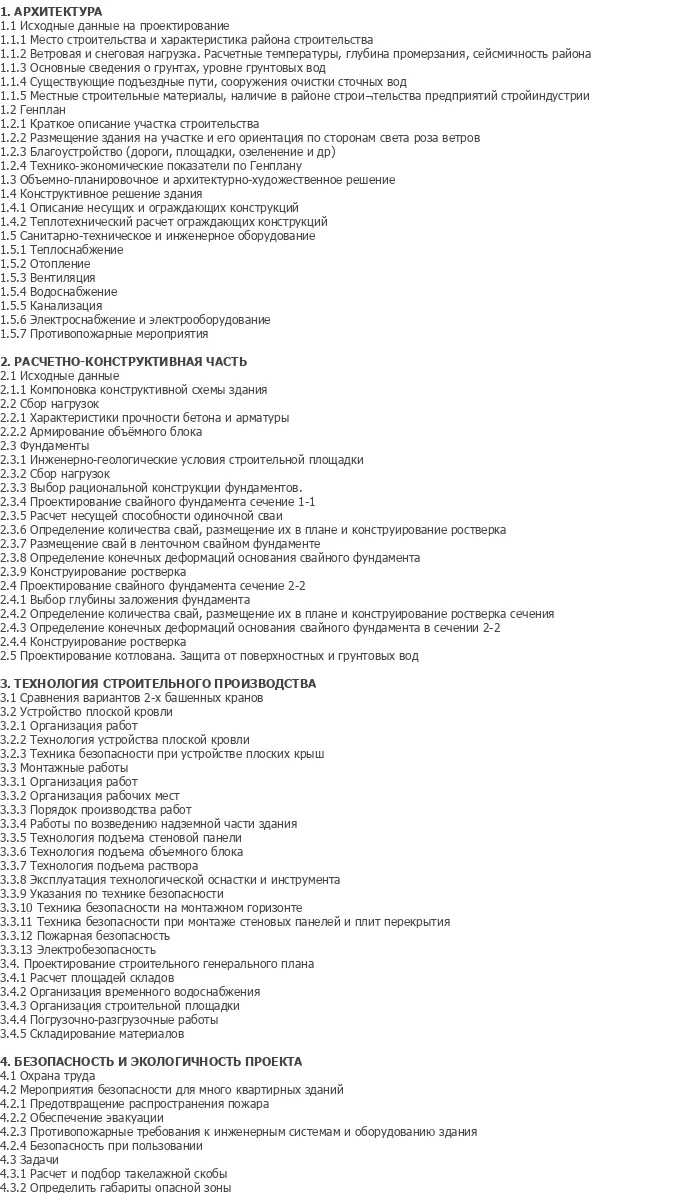

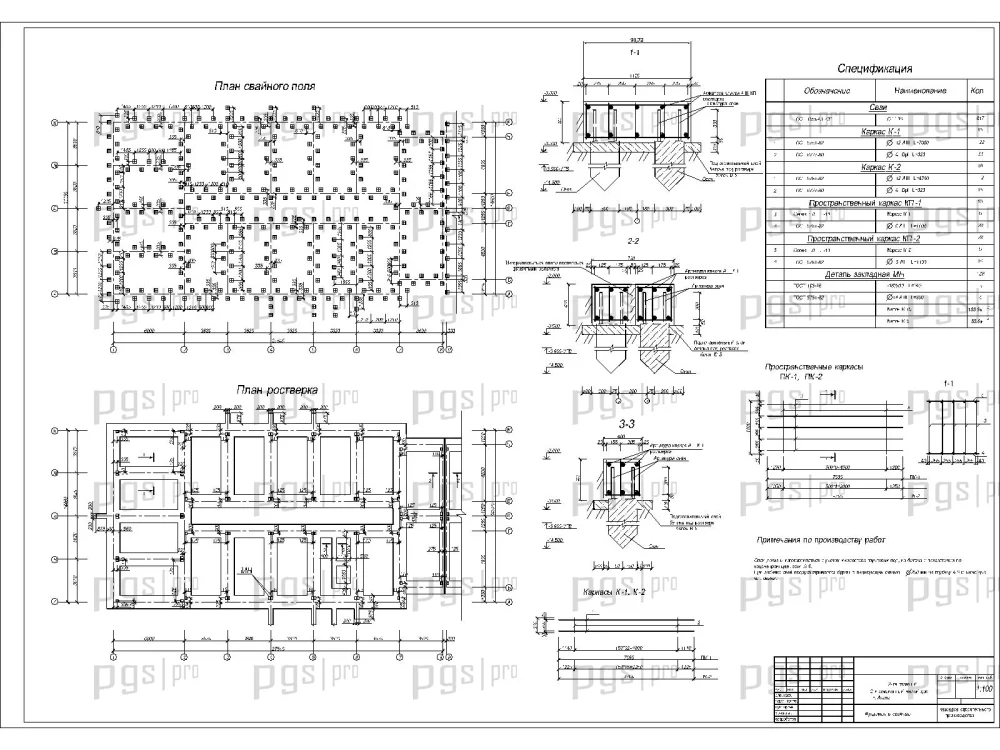

В расчетно-конструктивном разделе выполнен расчет свайного фундамента с ростверком, включающий инженерно-геологические условия, сбор нагрузок, выбор рациональной конструкции фундаментов, проектирование свайного фундамента в сечениях 1-1 и 2-2, расчет несущей способности одиночной сваи, определение количества свай и их размещение в плане, конструирование ростверка, определение конечных деформирований основания, проектирование котлована и защита от поверхностных и грунтовых вод.

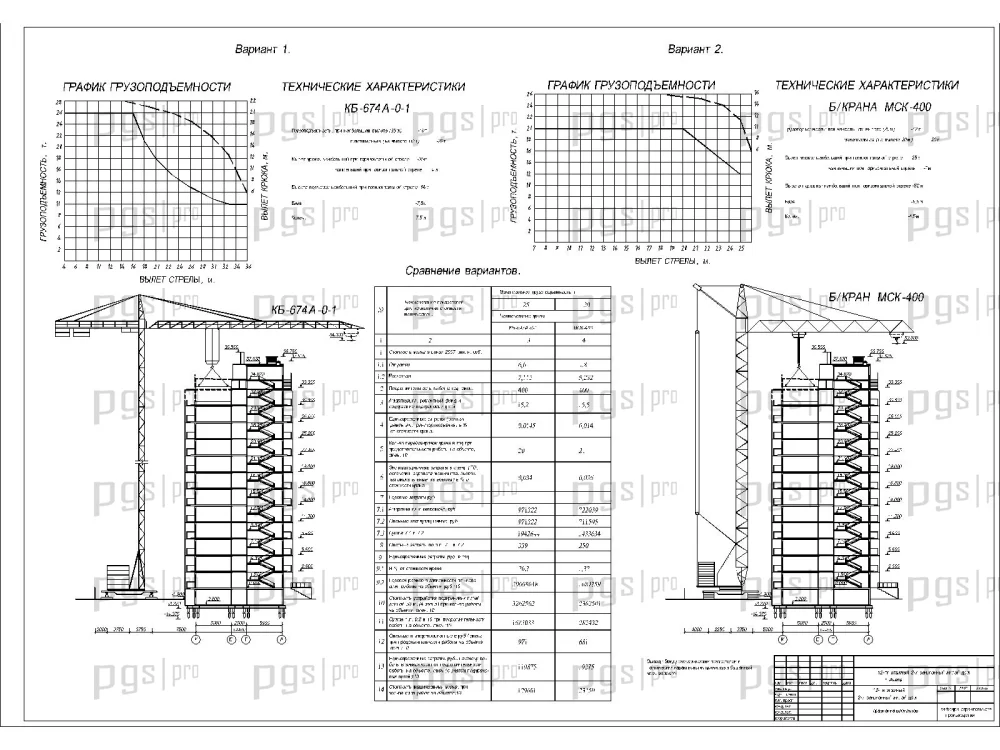

Технологические карты выполнены на кровельные работы и монтаж объемных блоков. В сравнении вариантов рассмотрены башенные краны Б/КРАН МСК-400 и КБ-674 А-0-1. Выбор крана обоснован технологическими параметрами, грузоподъемностью и радиусом действия.

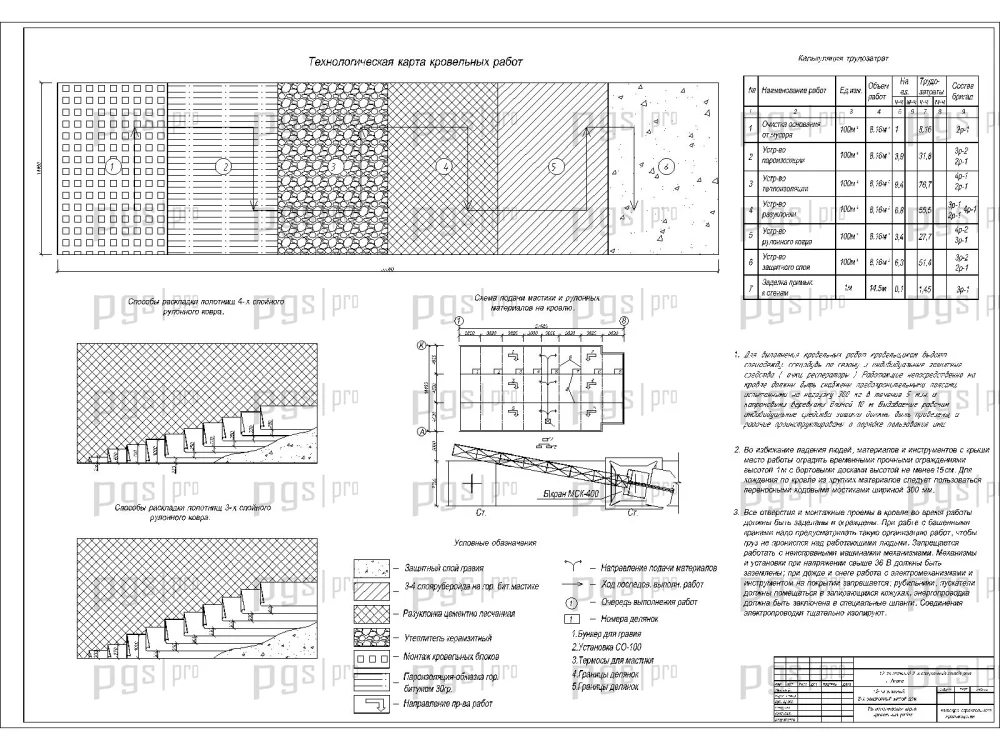

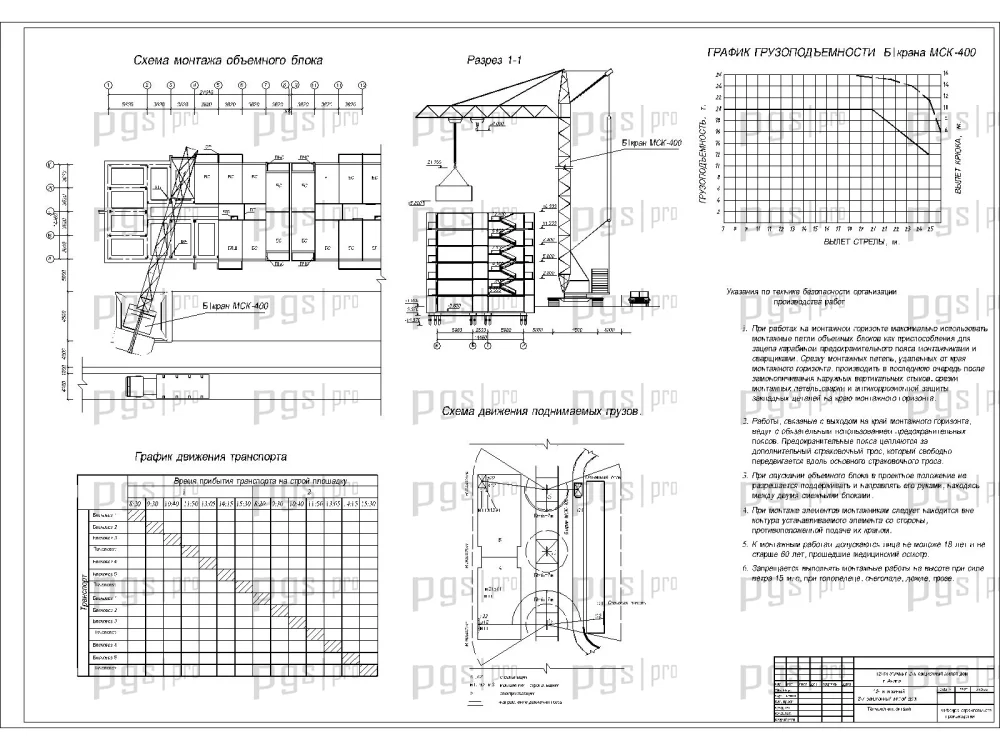

Технологическая карта на устройство плоской кровли включает организацию работ, технологию устройства плоской кровли, технику безопасности при устройстве плоских крыш. Технологическая карта на монтажные работы содержит организацию рабочих мест, порядок производства работ, технологию подъема стеновой панели, объемного блока и раствора, эксплуатацию технологической оснастки и инструмента, указания по технике безопасности.

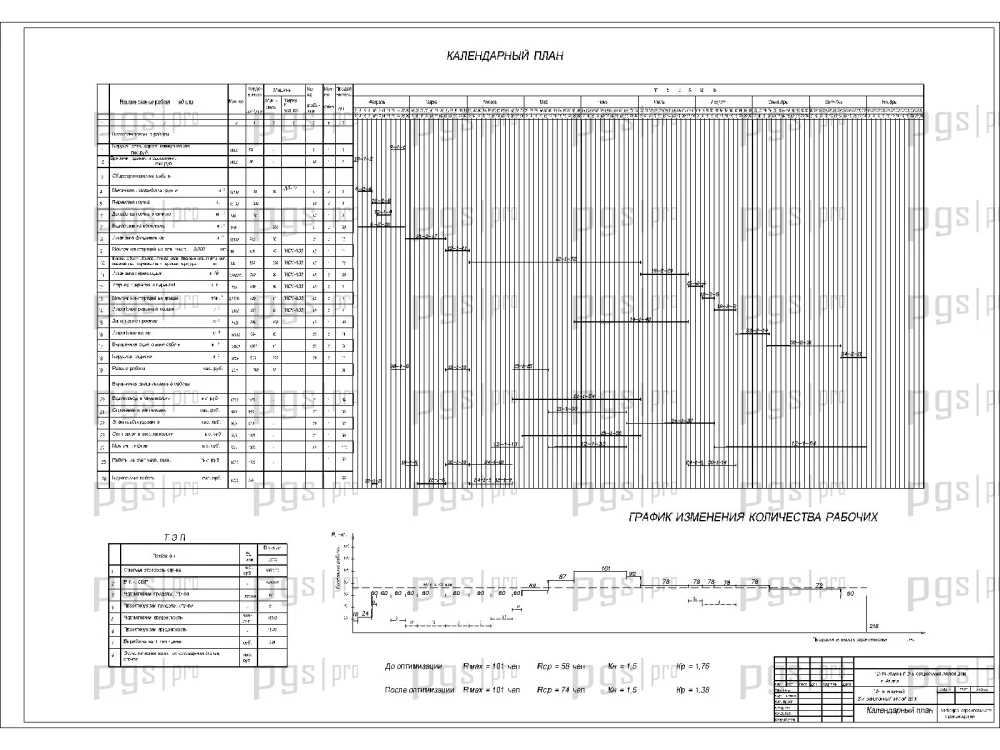

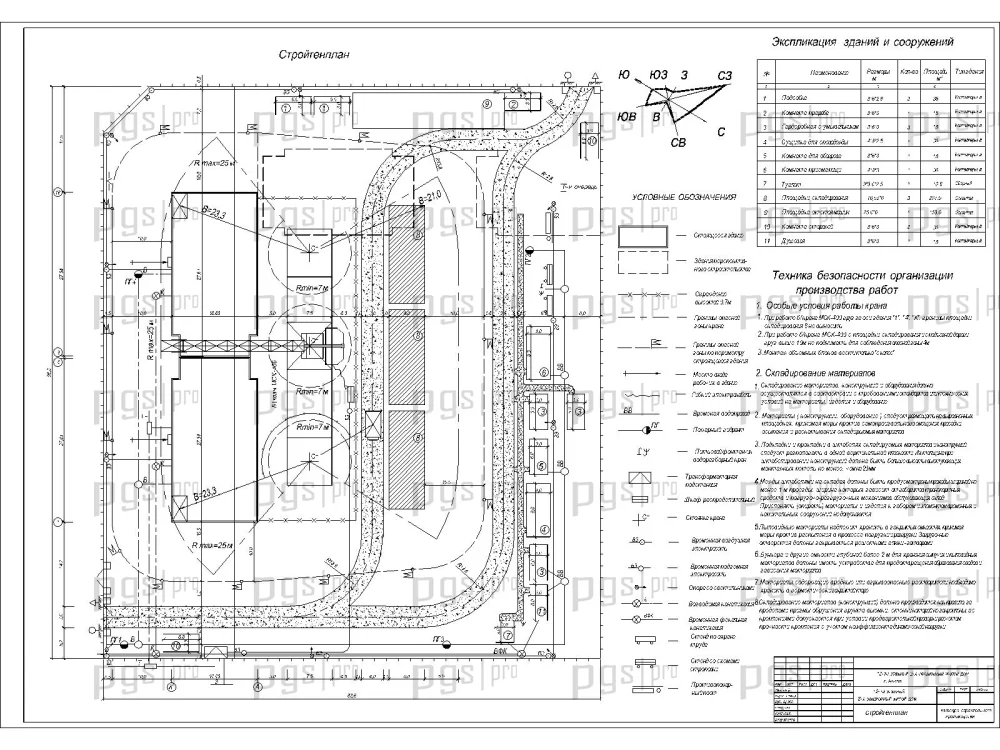

Календарный план составлен с учетом сезонности строительных работ и технологических пауз. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет площадей складов, организация временного водоснабжения, организация строительной площадки, погрузочно-разгрузочные работы и складирование материалов.

Проект включает раздел безопасности и экологичности с охраной труда, мероприятиями безопасности для многоэтажных зданий, противопожарными мероприятиями, расчетом и подбором такелажной скобы, определением габаритов опасной зоны.

Диплом №2163 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 102 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: объемные блоки с трехслойными керамзитобетонными панелями — актуальная технология многоэтажного строительства.
• Глубокий фундаментный расчет: свайный фундамент с ростверком, расчет несущей способности свай, деформирование основания — полный комплекс геотехнических расчетов.
• Две технологические карты: кровельные работы и монтаж объемных блоков — разнообразие технологических решений.
• Сравнение кранов: обоснование выбора между Б/КРАН МСК-400 и КБ-674 А-0-1 — практическая направленность.
• Полноценный генплан: календарный план, строительный генплан, организация строительной площадки.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и экологичности проекта.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2163 по доступной цене — 5 000 рублей.
