Дипломный проект №2164 «11-этажный жилой дом с офисом в г. Краснодар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многофункциональных зданий повышенной этажности с совмещенным жилым и общественным назначением. Проект выполнен с учетом климатических условий г. Краснодар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

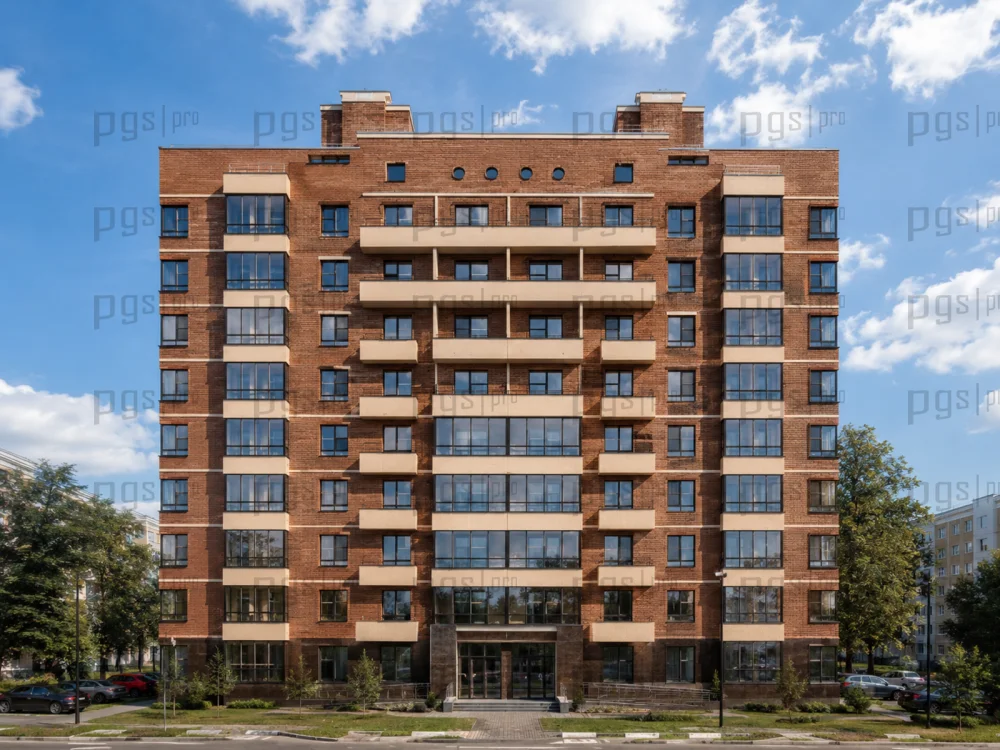

Проектируемый объект — 11-этажный 2-секционный жилой дом с встроенными офисными помещениями на первом этаже в г. Краснодар. Данный ПГС дипломный проект разработан для постоянного проживания и ведения предпринимательской деятельности. Здание имеет высоту этажа 3,0 м, теплый технический этаж и не отапливаемый подвал. На 2–11 этажах запроектировано 50 квартир. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многофункциональных зданий повышенной этажности.

На техническом этаже размещается разводка коммуникаций: вентиляции и отопления. В подвале предусмотрены инженерные коммуникации и технические помещения. Здание оборудовано двумя лифтами и мусоропроводами в соответствии с санитарно-гигиеническими требованиями. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2164 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Конструктивное решение здания — кирпично-монолитное, что обеспечивает высокую прочность, долговечность и энергоэффективность. Расчет выполнен с применением автоматизированного программного комплекса ProFet & Stark ES, что позволяет получить точные данные для конструирования всех основных несущих конструкций с учетом грунтовых условий.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, общественных и технических функций. В основу планировочной структуры положен принцип многофункциональной застройки с совмещением жилых и офисных помещений в одном здании.

Первый этаж (общественная зона): встроенные офисные помещения с вестибюлями и кабинетами. Запроектирован изолированный вход в жилой дом с лестничным маршем и лифтовым холлом. Размещение офисов на первом этаже обусловлено удобством доступа и отделением жилой зоны от общественной.

Типовые этажи (2–11 этажи): запроектировано 50 квартир. Квартиры включают однокомнатные, двухкомнатные и трехкомнатные варианты. Планировка обеспечивает комфортное проживание с учетом инсоляции, вентиляции и звукоизоляции.

Технический этаж и подвал: на техническом этаже размещается разводка коммуникаций вентиляции и отопления. Подвал не отапливаемый и используется для размещения инженерных коммуникаций и технических помещений. Здание оборудовано двумя лифтами и мусоропроводами.

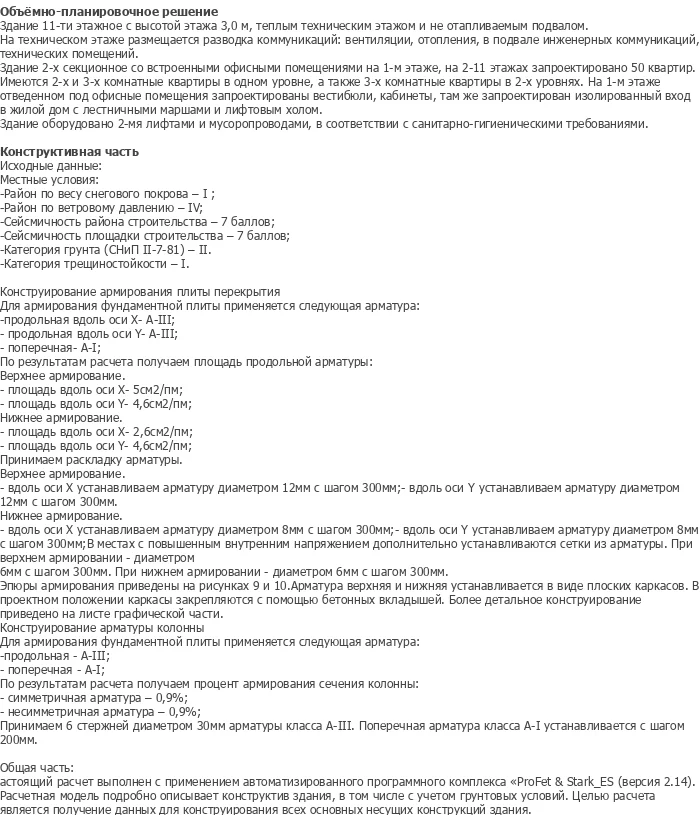

Конструктивное решение здания — кирпично-монолитное. Фундаменты выполнены в виде монолитной железобетонной плиты. Колонны и перекрытия — монолитные железобетонные. Стены трехслойные толщиной 450 мм, состоящие из облицовочного кирпича толщиной 120 мм, утеплителя из пенополистирола толщиной 140 мм и легкобетонного блока толщиной 190 мм.

В расчетно-конструктивном разделе выполнено конструирование армирования плиты перекрытия и конструирование арматуры колонны. Для армирования фундаментной плиты применяется продольная арматура вдоль осей X и Y класса A-III, поперечная арматура класса A-I. По результатам расчета определяется процент армирования сечения колонны: симметричная и несимметричная арматура составляет 0,9%. Принимается 6 стержней диаметром 30 мм арматуры класса A-III, поперечная арматура класса A-I устанавливается с шагом 200 мм.

Настоящий расчет выполнен с применением автоматизированного программного комплекса ProFet & Stark ES (версия 2.14). Расчетная модель подробно описывает конструктив здания, включая учет грунтовых условий. Целью расчета является получение данных для конструирования всех основных несущих конструкций здания.

Технологическая карта выполнена на устройство монолитного перекрытия. Карта включает конструкцию опалубки, способ армирования, транспортные средства для перевозки опалубки и арматуры, ведомость объемов работ, разбивку объекта на ярусы и определение размера захваток, расчет необходимого числа комплектов опалубки, транспортирование бетонной смеси, подачу, укладку и уплотнение.

Ведомость потребления материально-технических ресурсов составлена с учетом объемов строительных работ. Калькуляция трудовых затрат на устройство монолитного перекрытия позволяет определить потребность в рабочей силе и механизмах. Выбор монтажного крана обоснован грузоподъемностью и радиусом действия.

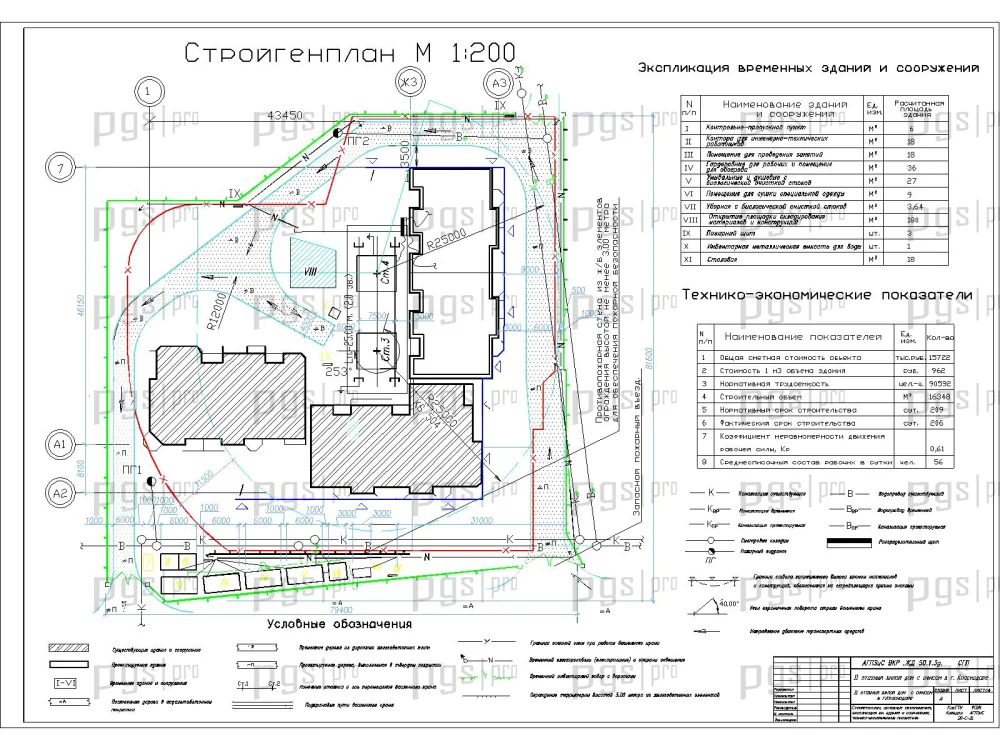

Расчет состава комплексной бригады выполнен для оптимизации трудовых ресурсов. Организация и технология строительных процессов включает технику безопасности при производстве работ. Сетевой график составлен для оптимизации критического пути строительства. Организация строительной площадки включает расчет численности персонала, состава площадей временных зданий, складских помещений, временного водоснабжения и электроснабжения.

Проект включает разделы безопасности жизнедеятельности на производстве, защиты населения и территорий в чрезвычайных ситуациях, включая оборудование убежища в подвале.

Диплом №2164 выделяется среди аналогичных работ по ПГС следующими характеристиками:

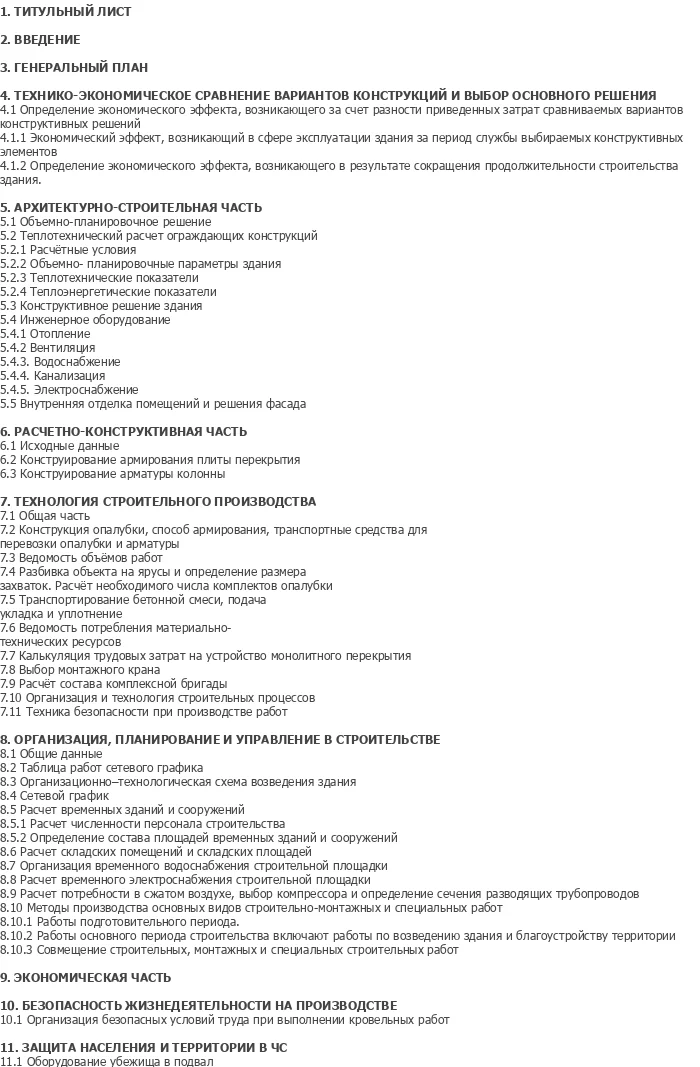

• Полная комплектация: 96 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Многофункциональность: совмещение жилых и офисных помещений в одном здании — актуальная задача современного градостроительства.
• Современная конструктивная схема: кирпично-монолитное строительство с трехслойными стенами — высокая энергоэффективность и долговечность.
• Автоматизированный расчет: применение программного комплекса ProFet & Stark ES — соответствие современным требованиям проектирования.
• Глубокое армирование: детальное конструирование арматуры плиты перекрытия и колонн с расчетом процентов армирования.
• Технологическая карта: полное технологическое решение на монолитное перекрытие с расчетом опалубки и бригад.

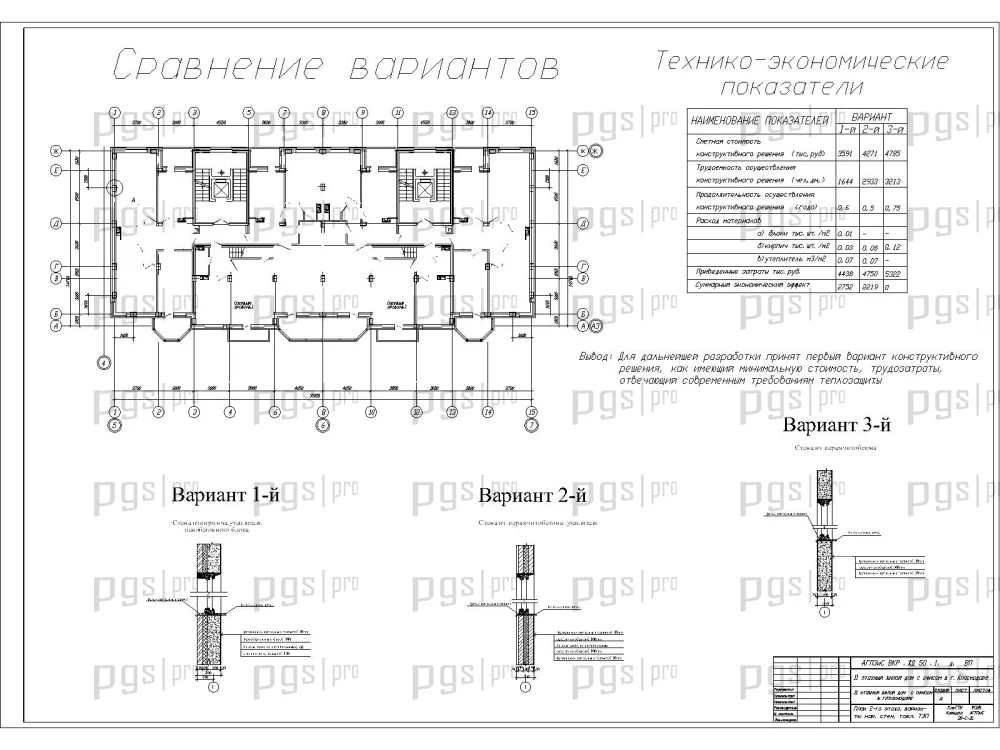

• Экономическое обоснование: технико-экономическое сравнение вариантов конструкций с определением экономического эффекта.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2164 по доступной цене — 5 000 рублей.
