Дипломный проект №2165 «17-этажный односекционный жилой дом в г. Краснодар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многофункциональных зданий повышенной этажности с совмещенным жилым и общественным назначением. Проект выполнен с учетом климатических условий г. Краснодар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

Проектируемый объект — 17-этажный односекционный жилой дом с встроенными офисными помещениями на первом этаже в г. Краснодар. Данный ПГС дипломный проект разработан для постоянного проживания и ведения предпринимательской деятельности. Здание имеет высоту этажа 3,0 м, теплый технический этаж и не отапливаемый подвал. На 2–17 этажах запроектировано 75 квартир. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых зданий.

На техническом этаже размещается разводка коммуникаций: вентиляции и отопления. В подвале предусмотрены инженерные коммуникации и технические помещения. Секция оборудована одним лифтом и мусоропроводом в соответствии с санитарно-гигиеническими требованиями. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2165 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Конструктивное решение здания — кирпично-монолитное, что обеспечивает высокую прочность, долговечность и энергоэффективность. Расчет выполнен на ПВЭМ с использованием вычислительного комплекса Lira 9.00, что позволяет получить точные данные для конструирования всех основных несущих конструкций с учетом грунтовых условий и сейсмичности района.

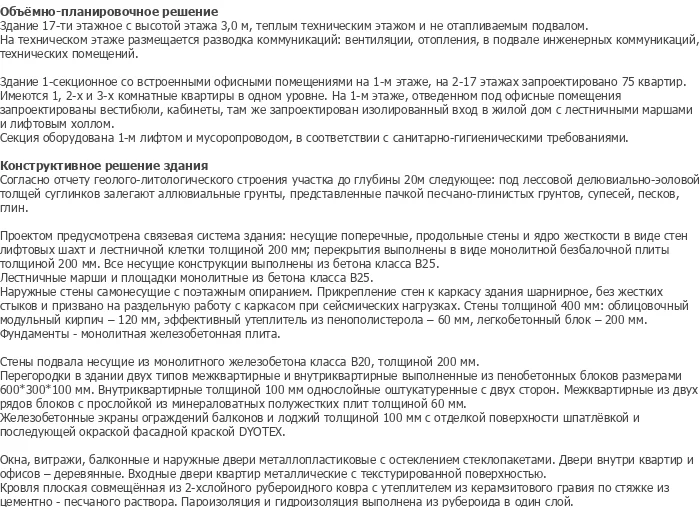

Функциональные связи в здании решены поэтажно с четким зонированием жилых, общественных и технических функций. В основу планировочной структуры положен принцип многофункциональной застройки с совмещением жилых и офисных помещений в одном здании.

Первый этаж (общественная зона): встроенные офисные помещения с вестибюлями и кабинетами. Запроектирован изолированный вход в жилой дом с лестничными маршами и лифтовым холлом. Размещение офисов на первом этаже обусловлено удобством доступа и отделением жилой зоны от общественной.

Типовые этажи (2–17 этажи): запроектировано 75 квартир. Квартиры включают однокомнатные, двухкомнатные и трехкомнатные варианты. Планировка обеспечивает комфортное проживание с учетом инсоляции, вентиляции и звукоизоляции. Межквартирные стены выполнены из двух рядов фасадной кирпичной кладки.

Технический этаж и подвал: на техническом этаже размещается разводка коммуникаций вентиляции и отопления. Подвал не отапливаемый и используется для размещения инженерных коммуникаций и технических помещений. Секция оборудована одним лифтом и мусоропроводом.

Конструктивное решение здания — кирпично-монолитное. Проектом предусмотрена связевая система здания: несущие поперечные и продольные стены и ядро жесткости в виде стен лифтовых шахт и лестничной клетки толщиной 200 мм. Перекрытия выполнены в виде монолитной безбалочной плиты толщиной 200 мм. Все несущие конструкции выполнены из бетона класса B25. Лестничные марши и площадки монолитные из бетона класса B25.

Наружные стены самонесущие с поэтажным опиранием. Прикрепление стен к каркасу здания шарнирное, без жестких связок и призвано на разделную работу с каркасом при сейсмических нагрузках. Стены толщиной 400 мм: облицовочный кирпич 120 мм, эффективный утеплитель из пенополистирола 60 мм, легкобетонный блок 200 мм. Стены подвала несущие из монолитного железобетона класса B20 толщиной 200 мм.

В расчетно-конструктивном разделе выполнено конструирование армирования фундаментной плиты и конструирование армирования плиты перекрытия. Расчет выполнен на ПВЭМ с использованием вычислительного комплекса Lira 9.00. Расчетная модель включает статическую и динамическую расчетные модели здания. Целью расчета является получение данных для конструирования всех основных несущих конструкций здания.

Технологическая карта выполнена на устройство безбалочного перекрытия. Карта включает ведомость объемов работ, транспортирование бетонной смеси, подачу, укладку и уплотнение, ведомости потребления материально-технических ресурсов, калькуляцию трудовых затрат и машиносмен на устройство монолитного перекрытия.

Выбор монтажного крана обоснован грузоподъемностью и радиусом действия. Расчет состава комплексной бригады выполнен для оптимизации трудовых ресурсов. Организация и технология строительных процессов включает технику безопасности при производстве работ, выполнение работ в зимних условиях.

Сетевой график составлен для оптимизации критического пути строительства. Организация строительной площадки включает расчет временных зданий и сооружений, складских помещений и складских площадей, временного водоснабжения и электроснабжения, потребности в сжатом воздухе, выбор компрессора и определение сечения разводящих трубопроводов. Технико-экономические показатели по проекту отражают экономическую эффективность строительства.

Проект включает разделы стандартизации и контроля качества, безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды, защиты населения и территорий в чрезвычайных ситуациях, включая размещение убежищ в подвальных помещениях.

Диплом №2165 выделяется среди аналогичных работ по ПГС следующими характеристиками:

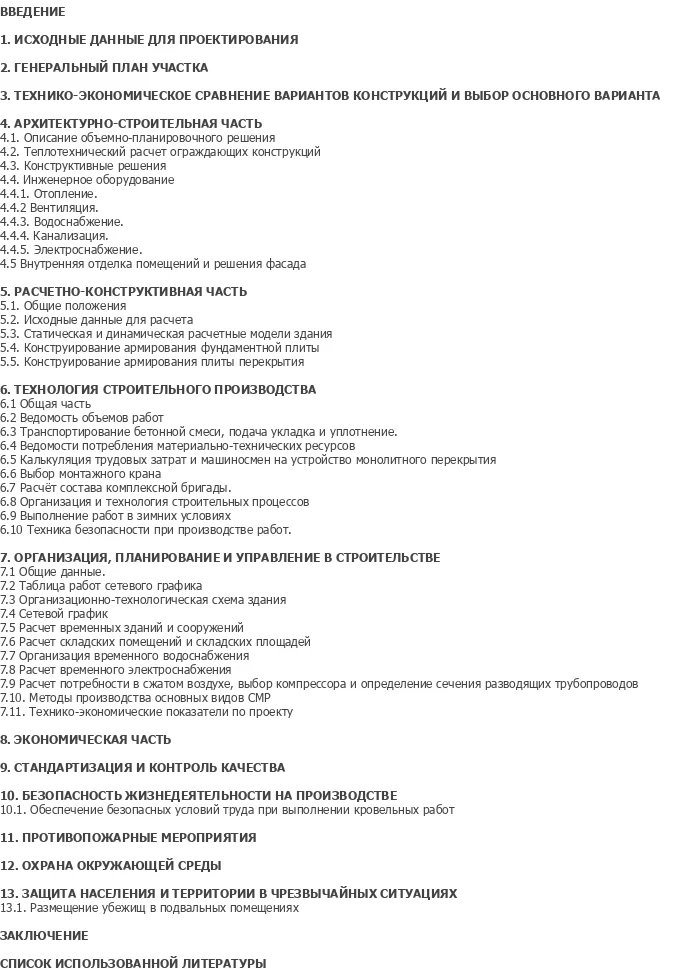

• Полная комплектация: 90 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высокая этажность: 17-этажное здание — сложный и престижный объект для дипломной защиты по специальности ПГС.
• Многофункциональность: совмещение жилых и офисных помещений в одном здании — актуальная задача современного градостроительства.
• Современная конструктивная схема: кирпично-монолитное строительство со связевой системой и безбалочными перекрытиями.
• Расчет в Lira 9.00: применение профессионального вычислительного комплекса — соответствие современным требованиям проектирования.
• Сейсмостойкость: расчет с учетом сейсмических нагрузок — важный раздел для регионов с повышенной сейсмичностью.
• Технологическая карта: полное технологическое решение на устройство безбалочного перекрытия.

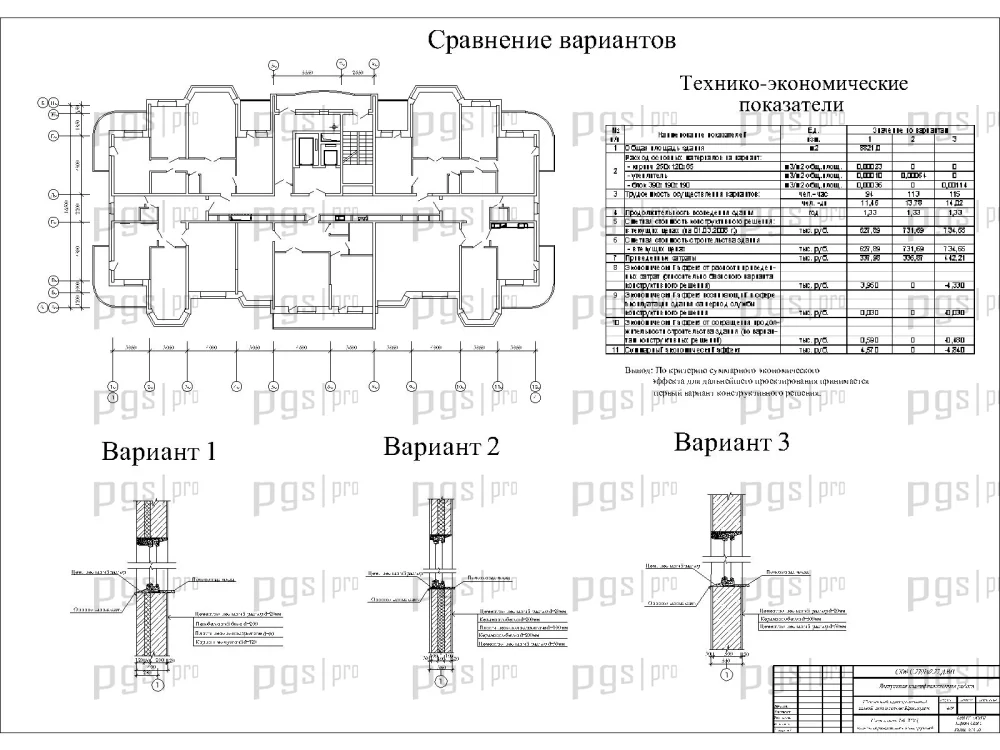

• Экономическое обоснование: технико-экономическое сравнение вариантов конструкций с определением экономического эффекта.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, противопожарным мероприятиям и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2165 по доступной цене — 5 000 рублей.
