Дипломный проект №2166 «17-этажный двухсекционный жилой дом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многофункциональных зданий повышенной этажности с совмещенным жилым и общественным назначением. Проект выполнен с учетом климатических условий г. Москва и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

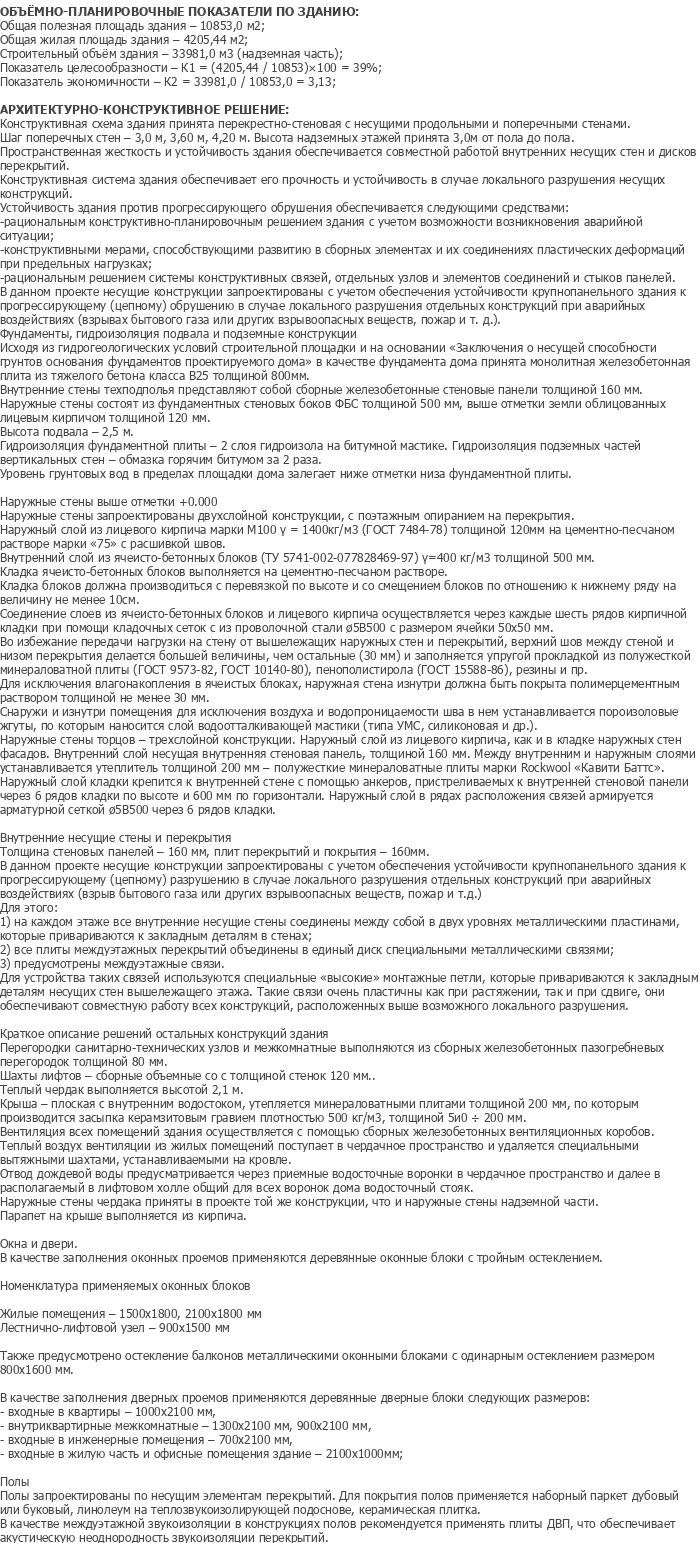

Проектируемый объект — 17-этажный двухсекционный жилой дом с встроенными офисными помещениями на первом этаже в г. Москва. Данный ПГС дипломный проект разработан для постоянного проживания и ведения предпринимательской деятельности. Общая площадь здания составляет 10 853 м2, общая жилая площадь — 4 205,44 м2, строительный объем — 33 981,0 м3. На типовом этаже одной секции располагаются 1 трехкомнатная, 2 двухкомнатные и 1 однокомнатная квартиры. Итого в доме: трехкомнатных квартир — 32 шт., двухкомнатных — 64 шт., однокомнатных — 32 шт. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых зданий.

На первом этаже располагаются помещения, предназначенные для дальнейшей сдачи под офисные помещения. Общая площадь 1 этажа — 588 м2, площадь офисных помещений — 460,22 м2. В подземной части дома запроектировано техническое подполье высотой 2,5 м. Показатель целесообразности К1 = 39%, показатель экономичности К2 = 3,13. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2166 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

Конструктивное решение здания — перекрестно-стеновая система с несущими продольными и поперечными стенами, что обеспечивает высокую прочность, устойчивость к прогрессирующему обрушению и сейсмостойкость. Расчет выполнен на ПВЭМ с использованием вычислительного комплекса ЛИРА, что позволяет получить точные данные для конструирования всех основных несущих конструкций.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, общественных и технических функций. В основу планировочной структуры положен принцип многофункциональной застройки с совмещением жилых и офисных помещений в одном здании.

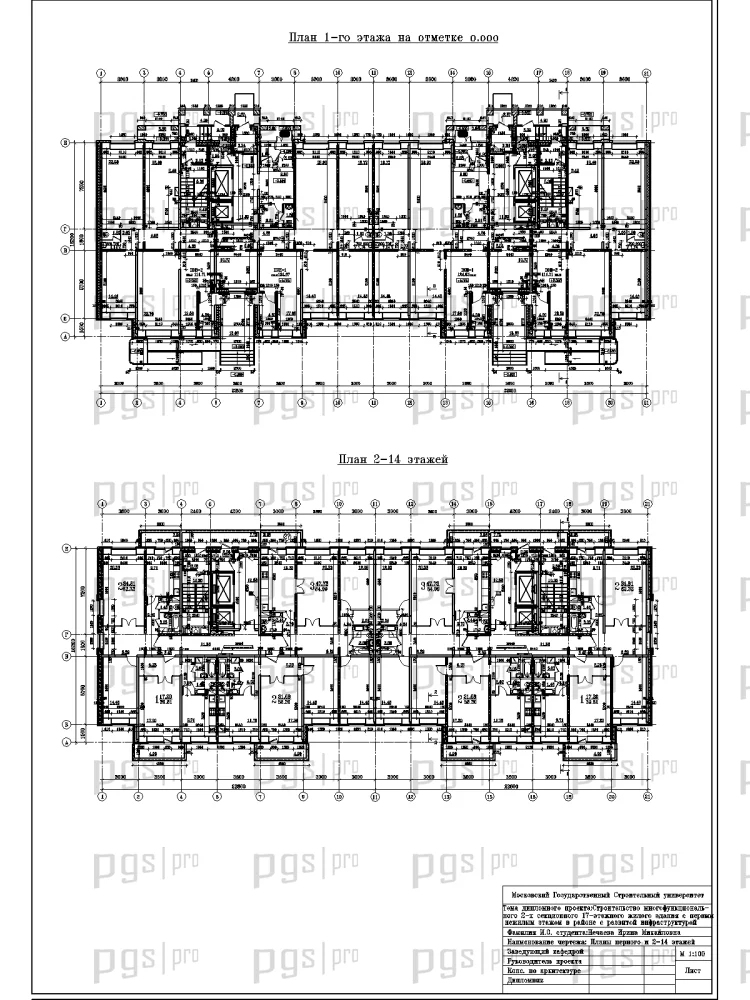

Первый этаж (общественная зона): помещения для сдачи под офисные помещения. Общая площадь 1 этажа — 588 м2, площадь офисных помещений — 460,22 м2. Запроектирован изолированный вход в жилую часть здания с лестничными маршами и лифтовым холлом.

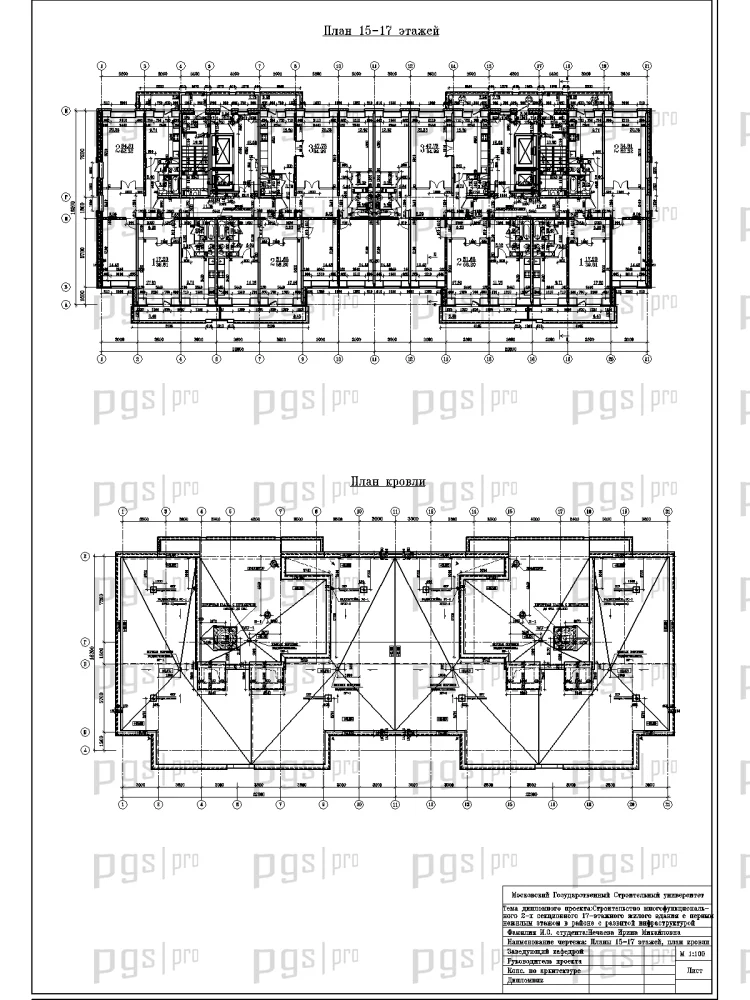

Типовые этажи (2–17 этажи): на типовом этаже одной секции располагаются 1 трехкомнатная, 2 двухкомнатные и 1 однокомнатная квартиры. Итого в доме: трехкомнатных квартир — 32 шт., двухкомнатных — 64 шт., однокомнатных — 32 шт. Планировка обеспечивает комфортное проживание с учетом инсоляции, вентиляции и звукоизоляции.

Техническое подполье: в подземной части дома запроектировано техническое подполье высотой 2,5 м. Вентиляция всех помещений здания осуществляется с помощью сборных железобетонных вентиляционных коробов. Теплый воздух вентиляции из жилых помещений поступает в чердачное пространство и удаляется специальными вытяжными шахтами, устанавливаемыми на кровле.

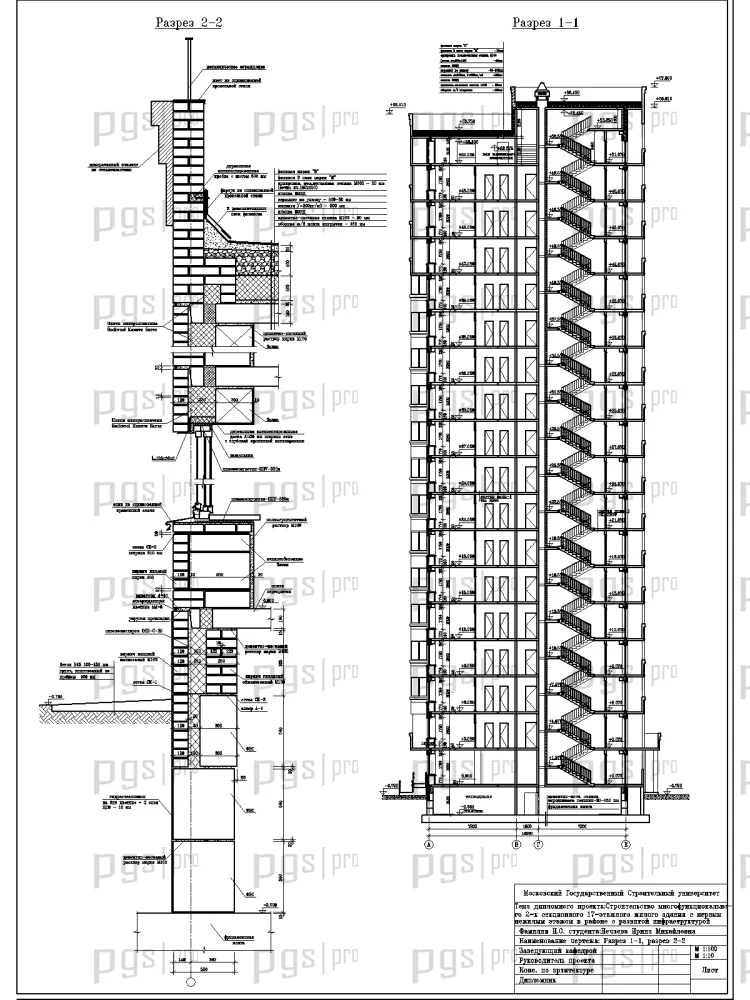

Конструктивная схема здания принята перекрестно-стеновая с несущими продольными и поперечными стенами. Шаг поперечных стен — 3,0 м, 3,60 м, 4,20 м. Высота надземных этажей принята 3,0 м от пола до пола. Пространственная жесткость и устойчивость здания обеспечивается совместной работой внутренних несущих стен и дисков перекрытий. Конструктивная система здания обеспечивает его прочность и устойчивость в случае локального разрушения несущих конструкций.

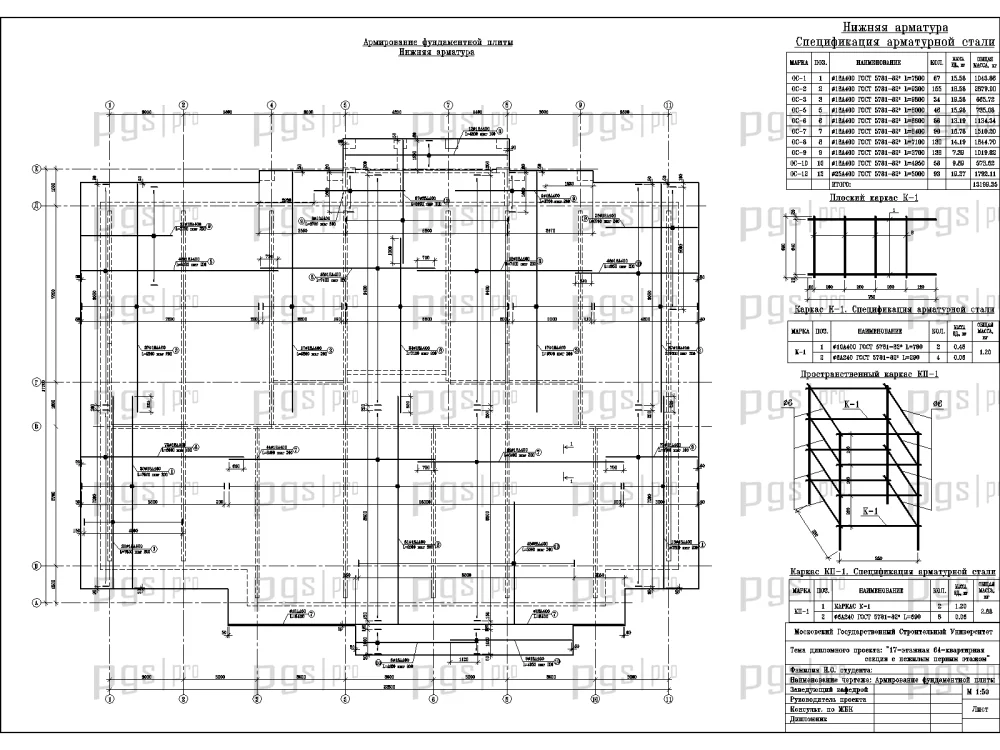

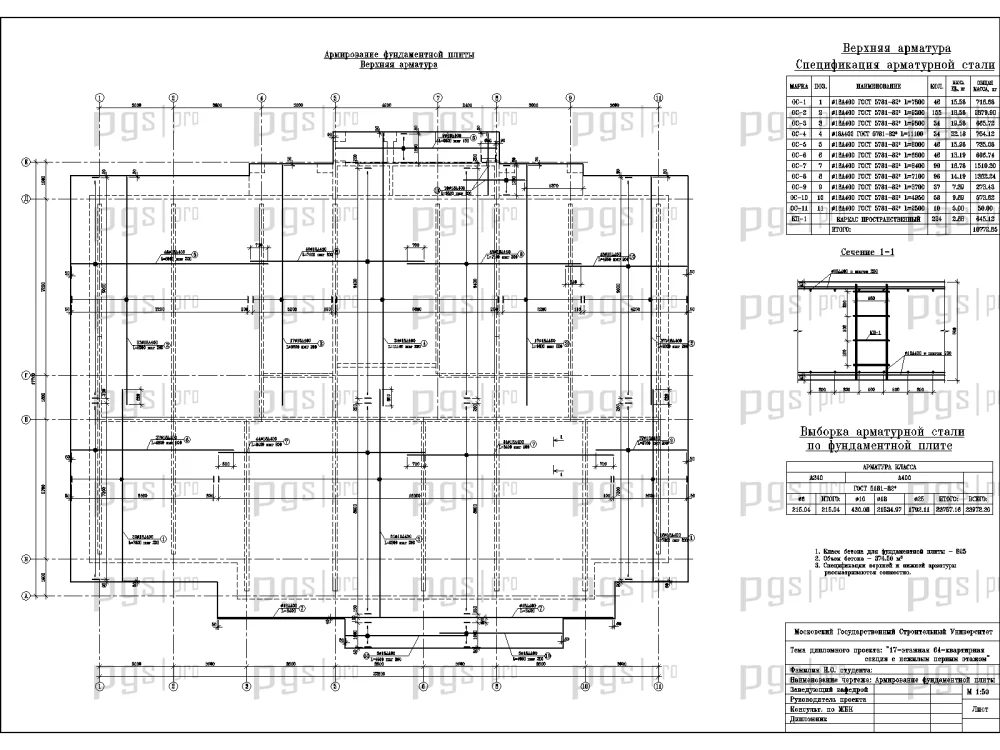

В качестве фундамента дома принята монолитная железобетонная плита из тяжелого бетона класса B25 толщиной 800 мм. Наружные стены состоят из фундаментных стеновых блоков ФБС толщиной 500 мм, выше отметки земли облицованных лицевым кирпичом толщиной 120 мм. Внутренние стены из ячеисто-бетонных блоков (ГОСТ 5741-002-07872649-97) у=400 кг/м3 толщиной 500 мм. Кладка блоков выполняется на цементно-песчаном растворе. Кладка блоков должна производиться с перевязкой по высоте и со смещением блоков по отношению к нижнему ряду на величину не менее 10 см.

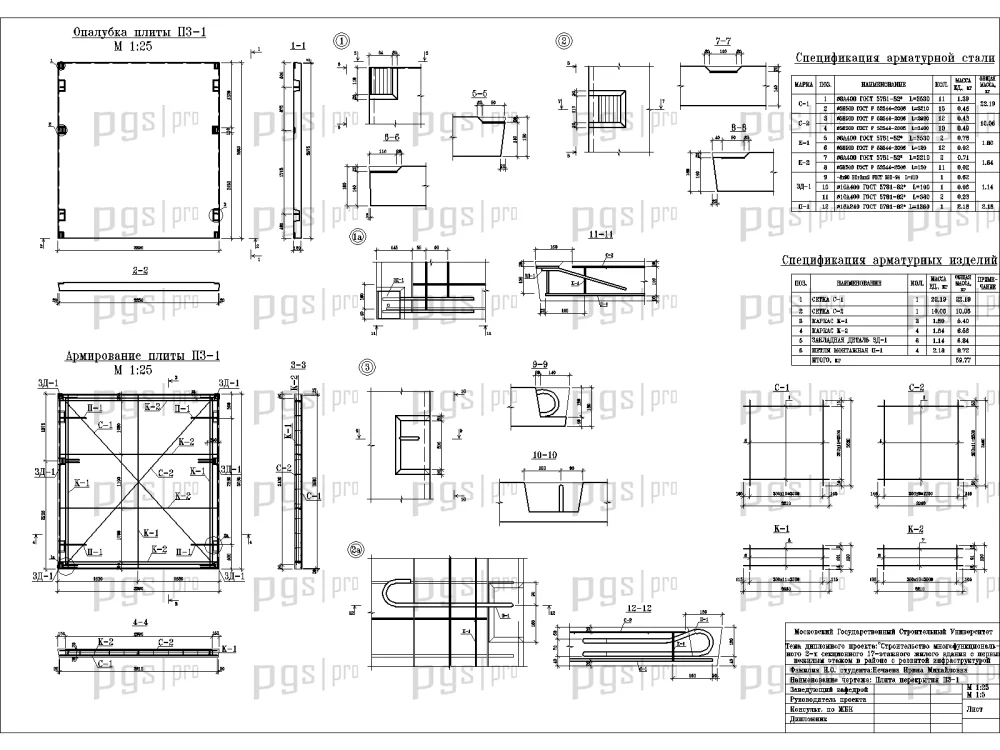

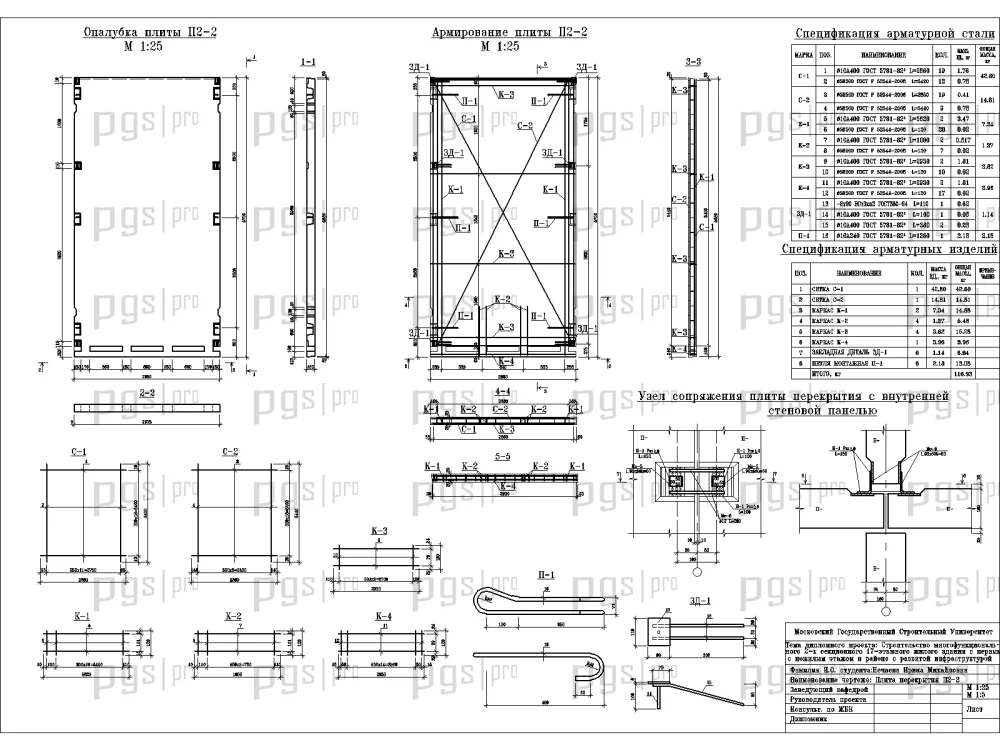

Перекрытия — сборные железобетонные. Наружные стены запроектированы двухслойной конструкции с поэтажным опиранием на перекрытия. Наружный слой из лицевого кирпича марки М100 с раствором марки «75», внутренний слой из ячеисто-бетонных блоков. Крыша — плоская с внутренним водостоком, утепляется минераловатными плитами толщиной 200 мм. Гидроизоляция кровли — 2 слоя гидроизола на битумной мастике. Гидроизоляция подземных частей вертикальных стен — обмазка горячим битумом за 2 раза. Уровень грунтовых вод в пределах площадки дома залегает ниже отметки низа фундаментной плиты.

Технологическая карта выполнена на возведение монолитных железобетонных конструкций. Карта включает ведомость объемов работ, организацию рабочих мест, технологию подготовки опалубки, армирования, транспортирования и укладки бетонной смеси, уплотнения и ухода за бетоном, технику безопасности при производстве работ.

В технологической части представлена технологическая карта на возведение монолитных железобетонных конструкций с детальным описанием всех этапов работ. Организация и технология строительных процессов включает выбор монтажного крана, расчет состава комплексной бригады, калькуляцию трудовых затрат и машиносмен.

Сетевой график составлен для оптимизации критического пути строительства. Организация строительной площадки включает расчет временных зданий и сооружений, складских помещений и складских площадей, временного водоснабжения и электроснабжения. Технико-экономические показатели по проекту отражают экономическую эффективность строительства.

Проект включает разделы стандартизации и контроля качества, безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды, защиты населения и территорий в чрезвычайных ситуациях, включая размещение убежищ в подвальных помещениях.

Диплом №2166 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 142 листа пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высокая этажность: 17-этажное двухсекционное здание — сложный и престижный объект для дипломной защиты по специальности ПГС.
• Многофункциональность: совмещение жилых и офисных помещений в одном здании — актуальная задача современного градостроительства.
• Перекрестно-стеновая система: несущие продольные и поперечные стены обеспечивают устойчивость к прогрессирующему обрушению и сейсмостойкость.
• Расчет в ЛИРА: применение профессионального вычислительного комплекса — соответствие современным требованиям проектирования.
• Монолитная плита фундамента: толщиной 800 мм из тяжелого бетона класса B25 — надежное основание для высотного здания.
• Технологическая карта: полное технологическое решение на возведение монолитных железобетонных конструкций.
• Экономические показатели: показатель целесообразности К1 = 39%, показатель экономичности К2 = 3,13.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, противопожарным мероприятиям и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2166 по доступной цене — 5 000 рублей.
