Дипломный проект №2169 «Четырнадцатиэтажное здание в городе Пенза» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многофункциональных зданий повышенной этажности с совмещенным жилым и общественным назначением. Проект выполнен с учетом климатических условий г. Пенза и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

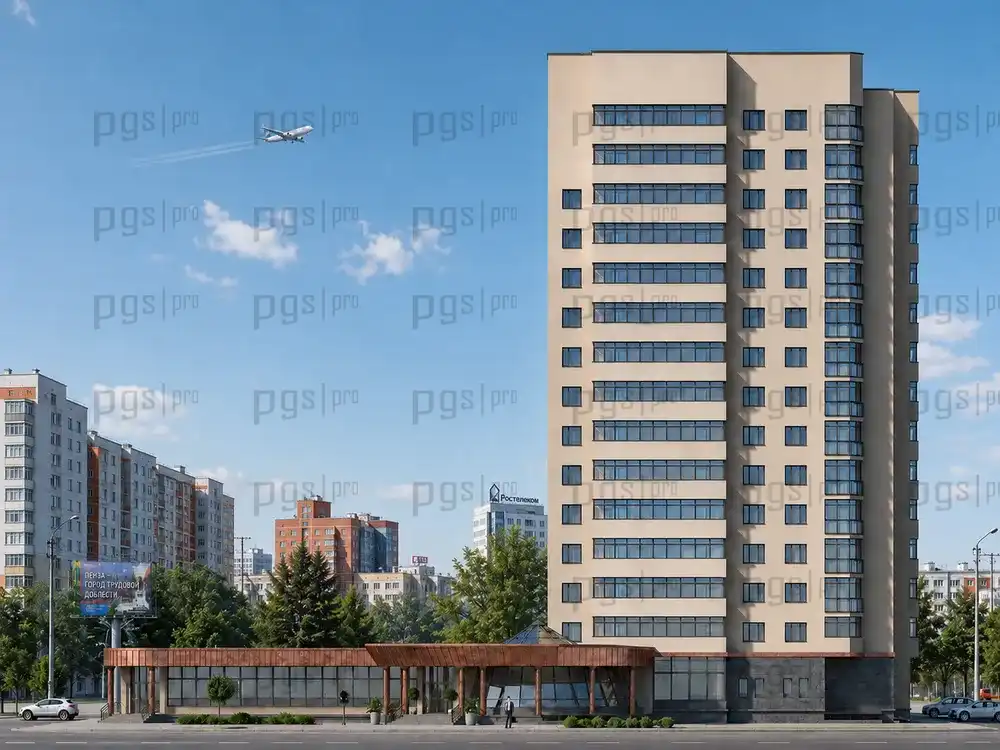

Проектируемый объект — 14-этажный жилой дом со встроенно-пристроенным магазином в городе Пенза. Данный ПГС дипломный проект разработан для постоянного проживания с организацией торговой деятельности на первом этаже. В доме запроектировано 65 квартир: 37 однокомнатных, 13 двухкомнатных, 14 трехкомнатных и 1 пятикомнатная. Общая площадь квартир — 4097,73 м2, жилая площадь — 1885,09 м2. Проект предусматривает строительство встроенно-пристроенного магазина торговой площадью 1500 м2. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых зданий с коммерческими помещениями.

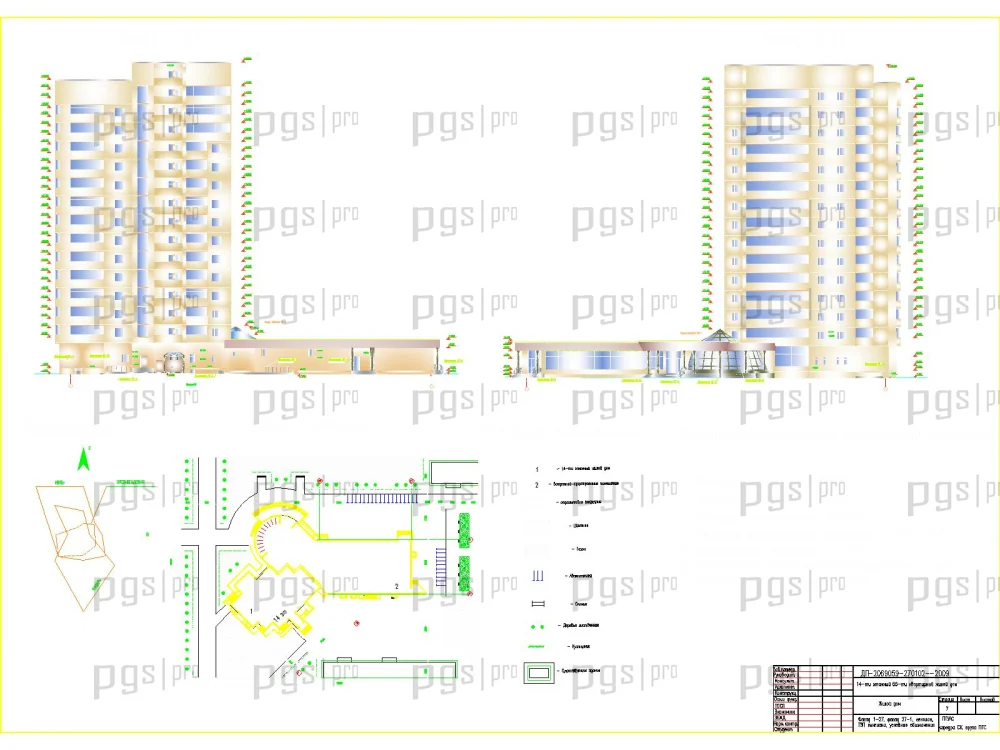

Вход в жилой дом организован со стороны дворовой части. При входе предусмотрено помещение вахтера с санузлом. Жилой дом обеспечен незадымляемой лестничной клеткой с поэтажными проходами через воздушную зону и оборудуется лифтами и мусоропроводами. Конструктивная схема здания — монолитный железобетонный каркас с безбалочным перекрытием. Отделка фасадов жилого дома и глухих стен магазина выполнена из лицевого керамического кирпича. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2169 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

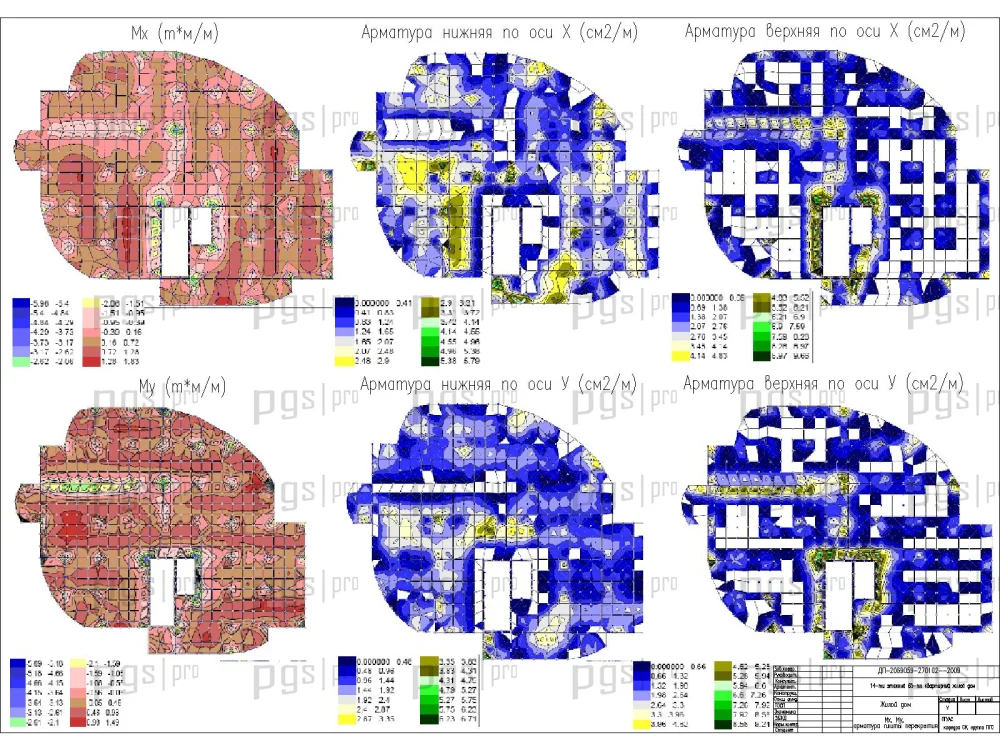

Расчет каркасов и фундаментов выполнен с использованием программы SCAD. В разделе технология и организации строительного производства представлена технологическая карта на бетонирование плит перекрытий с полным описанием технологии, техники безопасности и ресурсного обеспечения. Проект разработан для строительства в г. Пензе, климатический район — III, сейсмичность — 7 баллов.

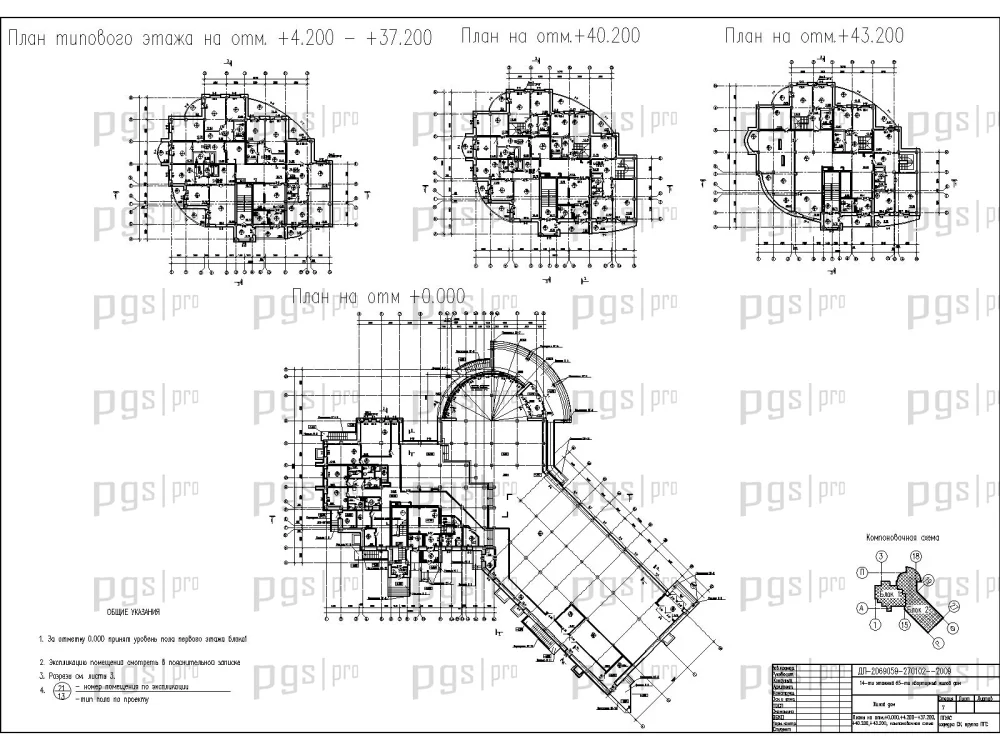

Функциональные связи в здании решены поэтажно с четким зонированием жилых, общественных и технических функций. В основу планировочной структуры положен принцип многофункциональной застройки с совмещением жилых помещений и торгового магазина в одном здании.

Первый этаж (торговая зона): встроенно-пристроенный магазин торговой площадью 1500 м2. Торговый зал магазина оснащен современным холодильным оборудованием. Кладовые оснащены сборно-разборными холодильными камерами. Общественно-планировочное решение помещений предусматривает поточность технологических потоков, исключающих пересечение покупателей и товаров при загрузке. Запроектирована моечная инвентаря, оснащенная тремя моечными ваннами. Все помещения магазина оснащены современной мебелью и оборудованием.

Жилая часть (1–14 этажи): в доме запроектировано 65 квартир: 37 однокомнатных, 13 двухкомнатных, 14 трехкомнатных и 1 пятикомнатная. Общая площадь квартир — 4097,73 м2, жилая площадь — 1885,09 м2. Вход в жилой дом организован со стороны дворовой части. При входе предусмотрено помещение вахтера с санузлом. Жилой дом обеспечен незадымляемой лестничной клеткой с поэтажными проходами через воздушную зону.

Инженерные системы и безопасность: здание оборудовано лифтами, мусоропроводами, электроснабжением, отоплением, вентиляцией, дымоудалением, пожарной сигнализацией, холодным и горячим водоснабжением, канализацией. Оконные блоки — с трехслойным остеклением. Все металлические детали окрашены вакуумным способом в заводских условиях антикоррозийным составом.

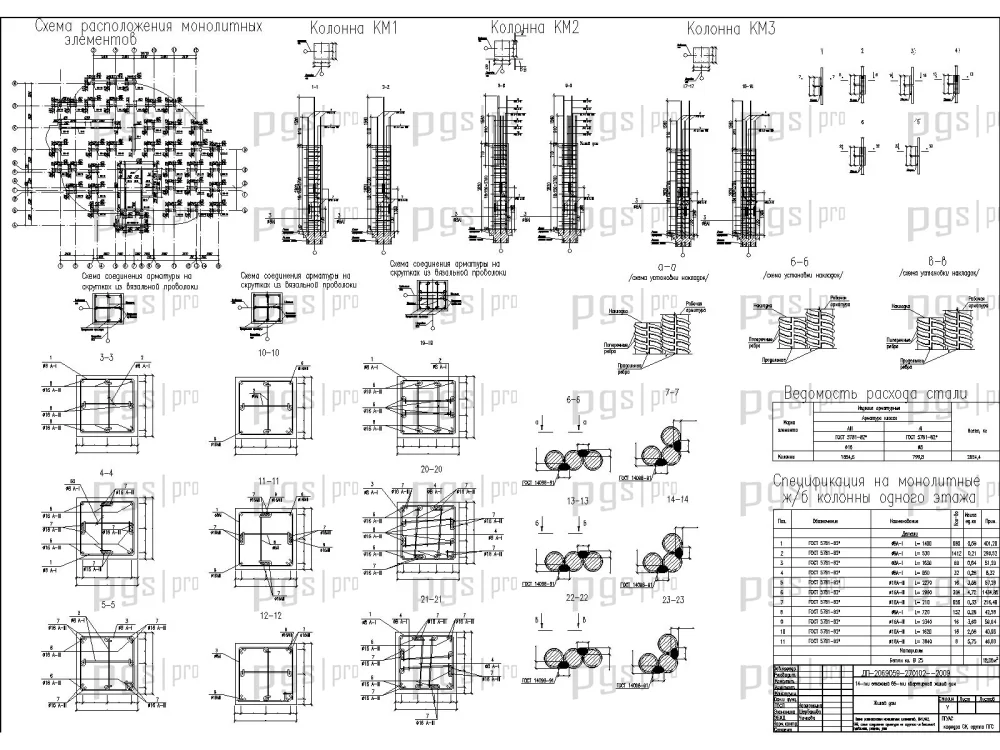

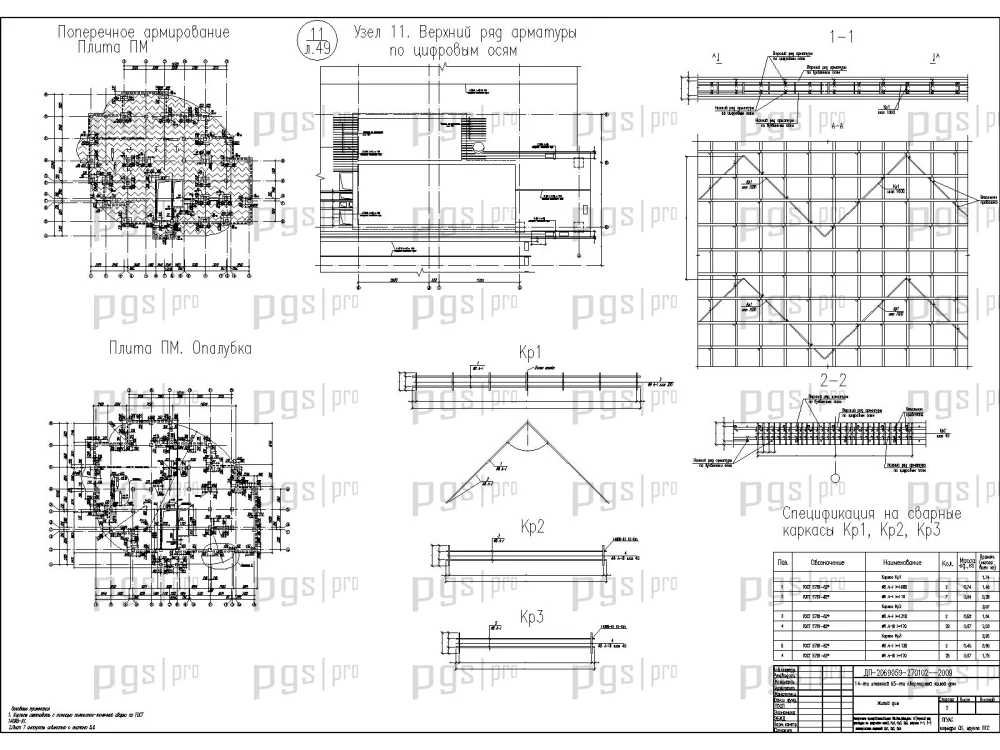

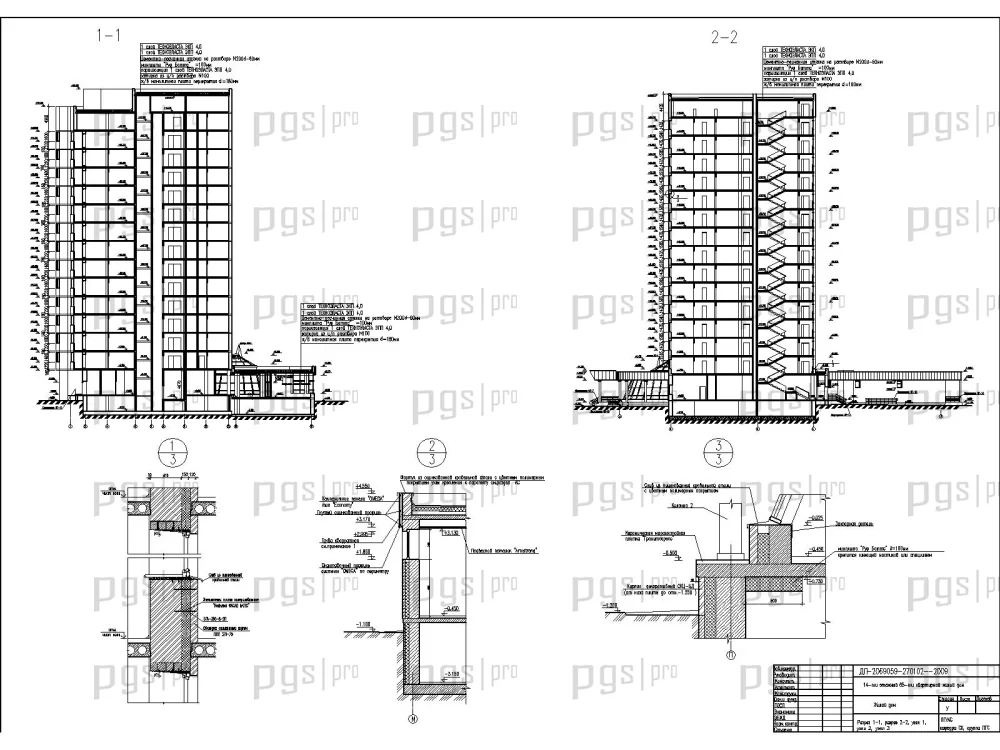

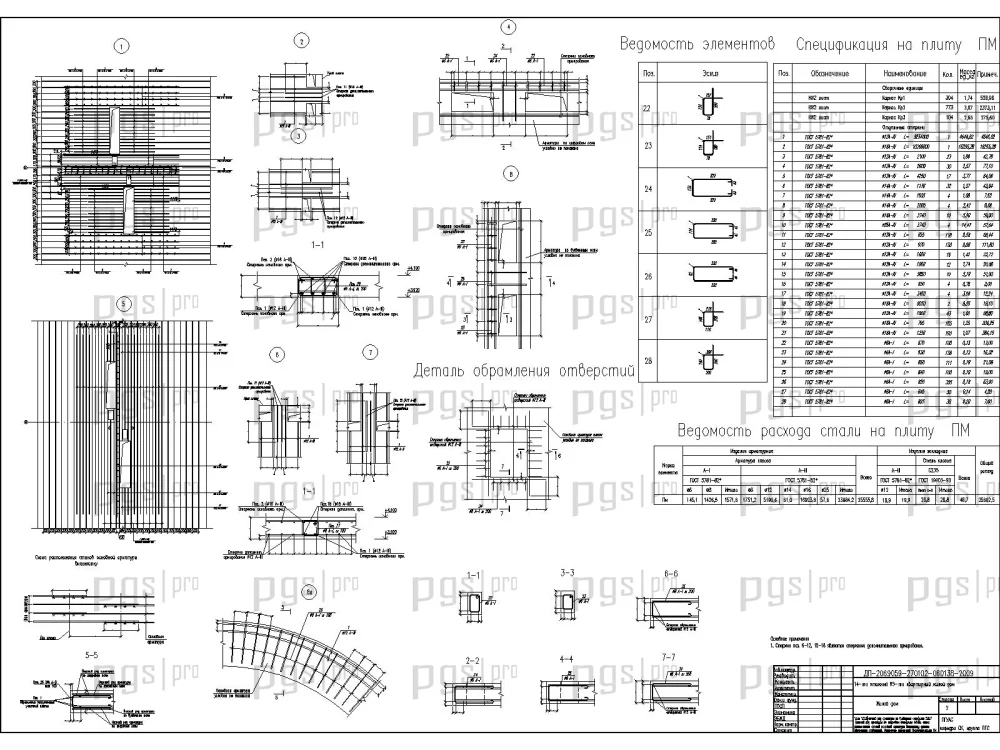

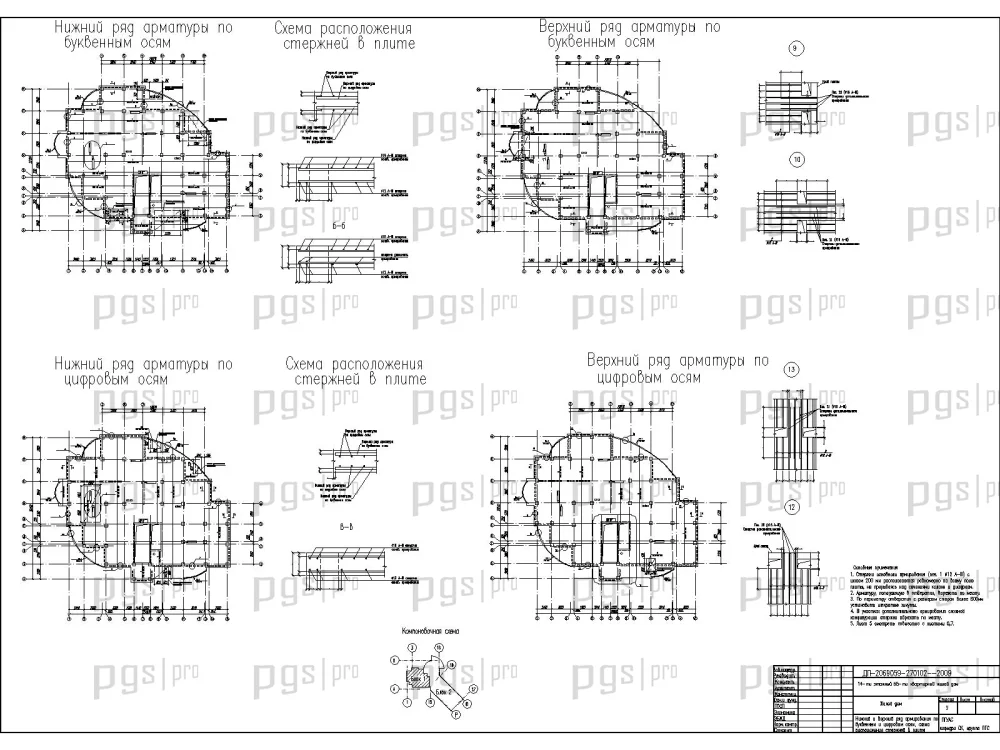

Конструктивная схема здания — монолитный железобетонный каркас с безбалочным перекрытием. Пространственная жесткость каркаса обеспечивается монолитными железобетонными диафрагмами, колоннами и дисками перекрытий. Колонны и диафрагмы жесткости в здании выполнены из монолитного железобетона. Перекрытия в здании выполнены из монолитного железобетона толщиной 180 мм.

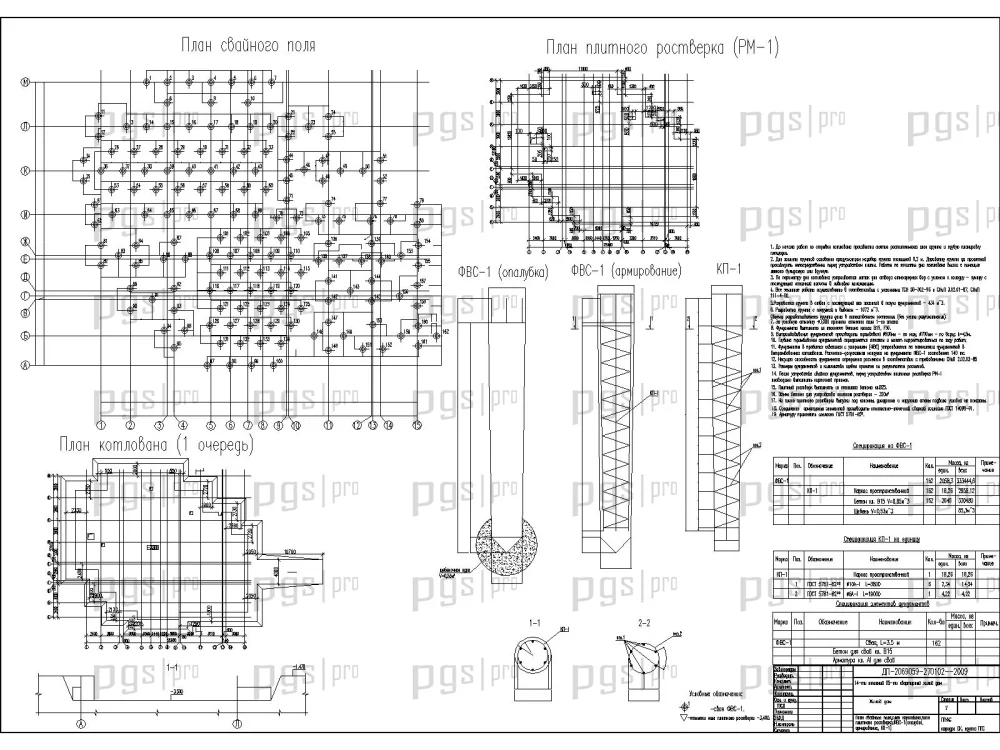

Фундамент свайный: под жилым корпусом запроектированы сваи фундаменты из монолитных железобетонных свай в вытрамбованных скважинах с ростверком и монолитной железобетонной плитой. Под магазином — монолитные железобетонные сваи в вытрамбованных скважинах с ленточным железобетонным ростверком и монолитными железобетонными оголовками свай. Расчет несущей способности фундаментов выполнен в вытрамбованных скважинах.

Наружные стены жилой части здания и магазина ниже отм. ±0,000: внутренний слой — бетонные блоки ГОСТ 13579-78 толщиной 400 мм; наружный — кирпич декоративный фирмы «BESSER» и камень стеновой фирмы «BESSER» толщиной 90 мм; утеплитель — экструдерный пенополистирол PermaInsul INC фирмы Styrofoam толщиной 150 мм. Наружные стены жилой части и магазина выше отм. ±0,000 и выше самонесущие стеновые: внутренний слой — керамзитобетонные блоки СКЛ-1 толщиной 390 мм на 1 этаже, 190 мм — выше; утеплитель — минераловатные плиты «Кавити Баттс» фирмы «Rockwool» толщиной 150 мм. Внутренние стены и перегородки выполнены из керамзитобетонных блоков, керамического полнотелого одинарного кирпича и гипсокартонных листов.

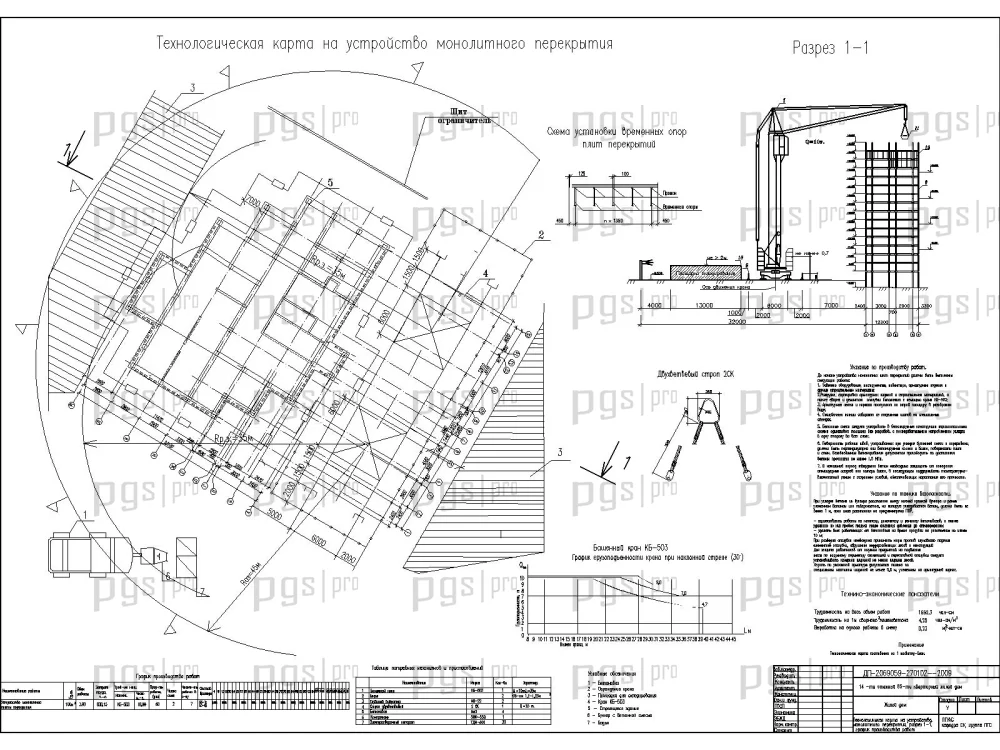

Технологическая карта выполнена на бетонирование плит перекрытий. Карта включает ведомость объемов работ, организацию рабочих мест, технологию подготовки опалубки, армирования, транспортирования и укладки бетонной смеси, уплотнения и ухода за бетоном, технику безопасности при производстве работ.

В технологической части представлена технологическая карта на бетонирование плит перекрытий с детальным описанием всех этапов работ. Организация и технология строительных процессов включает выбор монтажного крана, расчет состава комплексной бригады, калькуляцию трудовых затрат и машиносмен.

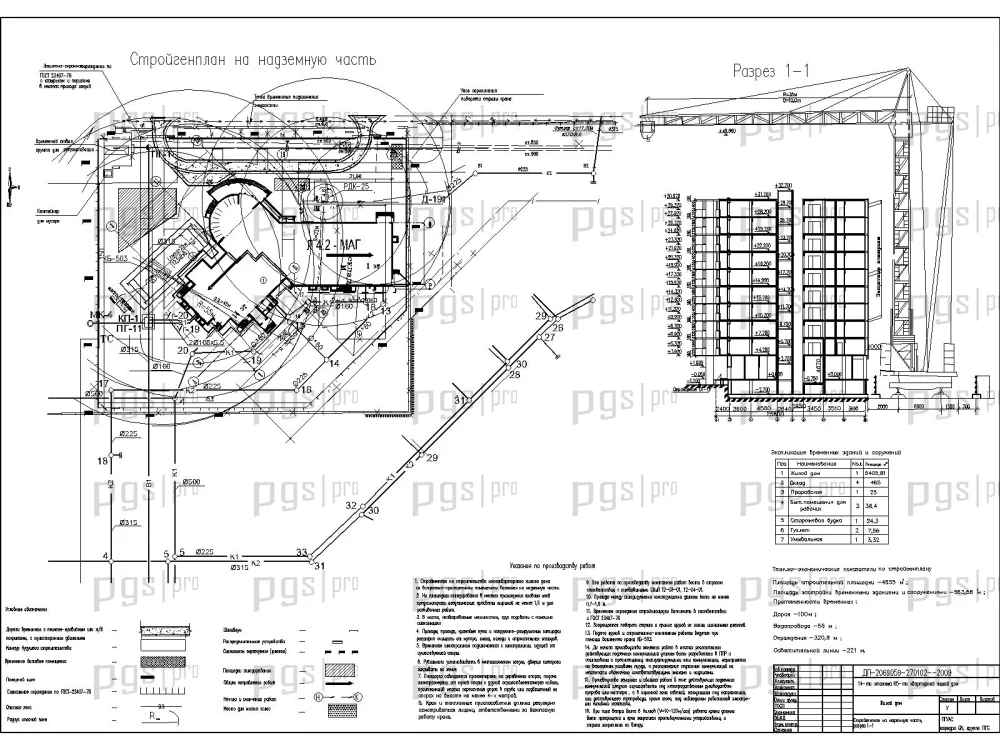

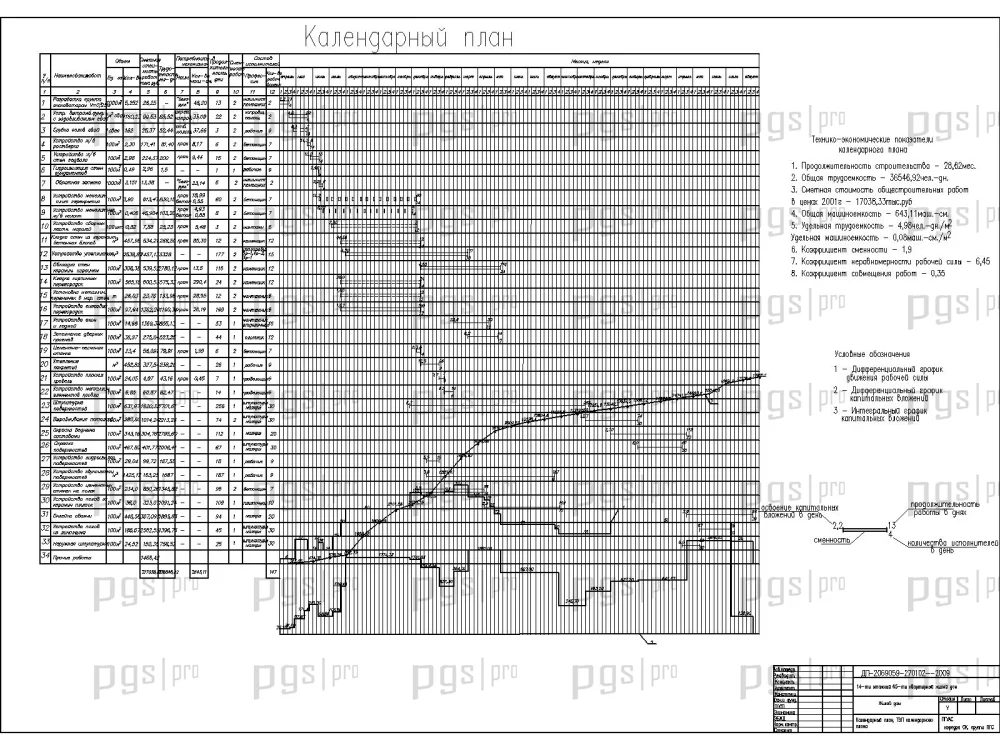

Календарный план составлен для оптимизации критического пути строительства. Организация строительной площадки включает расчет временных зданий и сооружений, складских помещений и складских площадей, временного водоснабжения и электроснабжения. Технико-экономические показатели по проекту отражают экономическую эффективность строительства, включая объектную смету и сводный сметный расчет стоимости строительства.

Проект включает разделы безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды, защиты населения и территорий в чрезвычайных ситуациях, включая размещение убежищ в подвальных помещениях.

Диплом №2169 выделяется среди аналогичных работ по ПГС следующими характеристиками:

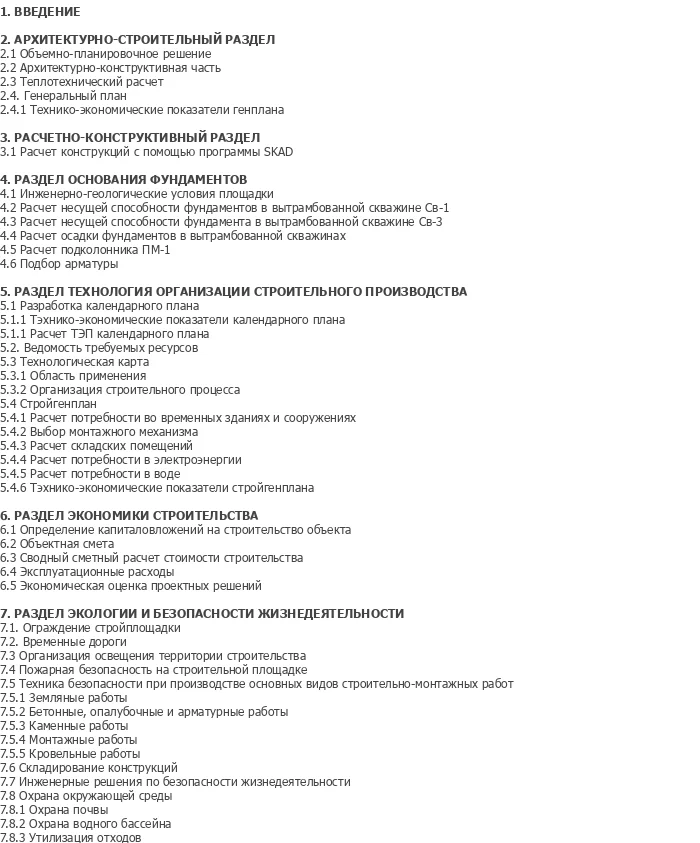

• Полная комплектация: 105 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Уникальная функция: встроенно-пристроенный магазин торговой площадью 1500 м2 — редкий и востребованный объект для дипломной защиты по специальности ПГС.
• Высокая этажность: 14-этажное здание — сложный и престижный объект для дипломной защиты.
• Монолитный железобетонный каркас: безбалочное перекрытие толщиной 180 мм обеспечивает свободную планировку и современный архитектурный облик.
• Расчет в SCAD: применение профессионального программного комплекса — соответствие современным требованиям проектирования.
• Свайный фундамент: монолитные железобетонные сваи в вытрамбованных скважинах с ростверком и плитой — надежное основание для высотного здания.
• Технологическая карта: полное технологическое решение на бетонирование плит перекрытий.
• Экономические показатели: полный комплекс технико-экономических расчетов, объектная смета и сводный сметный расчет.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, противопожарным мероприятиям и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2169 по доступной цене — 5 000 рублей.
