Дипломный проект №2172 «9-этажный жилой дом в г. Тюмень» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект представляет собой 9-этажное общественное здание с антресольным этажом — административно-деловой центр II степени огнестойкости. Проект выполнен с учетом климатических условий г. Тюмень и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

Проектируемый объект представляет собой 9-этажное общественное здание с антресольным этажом — административно-деловой центр II степени огнестойкости, расположенный в городе Тюмень. Объект в основном включает в себя офисные помещения. На первом этаже находится кафе, имеется подвал. Данное сооружение имеет различную высоту этажей: высота этажа офисов составляет 3,3 м, жилых комнат — 2,9 м. Общая площадь объекта — 1224,52 м², площадь кафе — 137,1 м², жилая площадь — 100,4 м², площадь офисов — 573,32 м². Данный ПГС дипломный проект разработан для эксплуатации в качестве административно-делового центра и относится к категории общественных зданий повышенной этажности. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных общественных зданий.

Конструктивная схема здания представляет собой несущий остов из фундаментов, перекрытий, наружных и внутренних стен. Основной элемент остова — наружные стены, расположенные по периметру здания, и внутренние стены, расположенные поперек здания и вдоль здания. Исходя из инженерно-геологических условий строительной площадки, в качестве фундамента принята монолитная железобетонная плита из бетона М200 с подготовкой из бетона М100. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2172 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

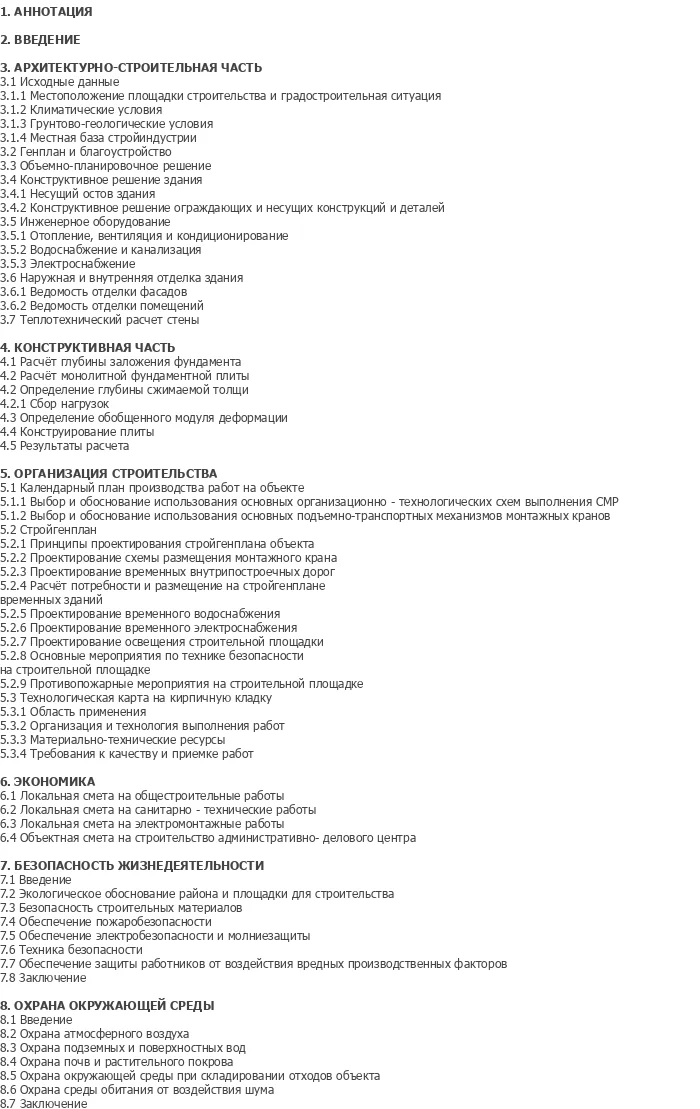

Расчет конструкций выполнен в программе SCAD. Проект включает разделы по инженерно-геологическим условиям, расчету глубины заложения фундамента, расчету монолитной фундаментной плиты, определению глубины сжимаемой толщи, сбору нагрузок, определению обобщенного модуля деформации, конструированию плиты и результатам расчета. В организационно-технологической части представлены календарный план, технологическая карта на кирпичную кладку, строительный генплан с расчетом временных зданий и складских помещений.

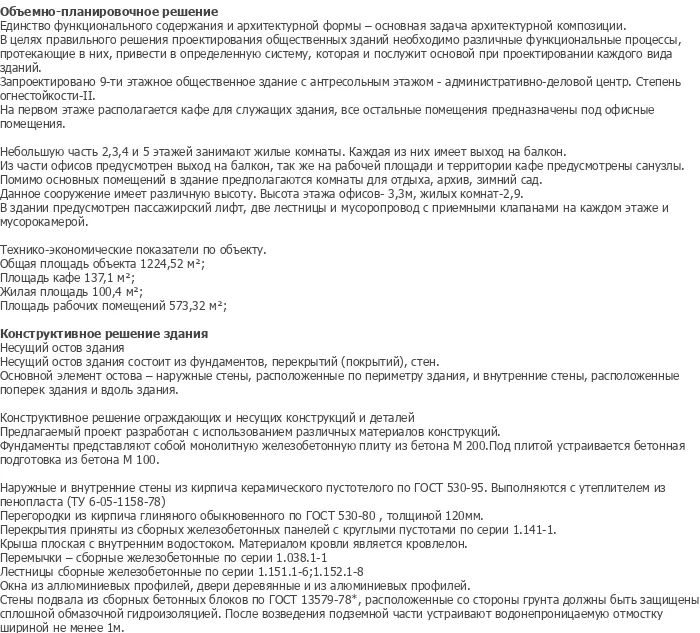

Функциональные связи в здании решены поэтажно с четким зонированием офисных, общественных и вспомогательных функций. В основу планировочной структуры положен принцип размещения офисных помещений на типовых этажах с выделением кафе на первом этаже. На первом этаже расположено кафе площадью 137,1 м², что обеспечивает обслуживание посетителей и персонала административно-делового центра.

На типовых этажах размещаются офисные помещения общей площадью 573,32 м². Каждый этаж занимает жилые комнаты. Каждая из них имеет выход на балкон. Из части офисов предусмотрен выход на балкон, так же на рабочей площадки и территории кафе предусмотрены санузлы. Помимо основных помещений в здание предполагаются комнаты для отдыха, архив, зимний сад. В здании предусмотрен пассажирский лифт, две лестницы и мусоропровод с приемными клапанами на каждом этаже и мусорокамерой.

Здание оборудовано необходимыми инженерными коммуникациями для обеспечения комфортной эксплуатации. Отопление, вентиляция и кондиционирование, водоснабжение и канализация, электроснабжение запроектированы с учетом требований СНиП и современных стандартов энергоэффективности. Наружная и внутренняя отделка здания включает ведомость отделки фасадов и ведомость отделки помещений.

Конструктивная схема здания представляет собой несущий остов из фундаментов, перекрытий, наружных и внутренних стен. Основной элемент остова — наружные стены, расположенные по периметру здания, и внутренние стены, расположенные поперек здания и вдоль здания. Конструктивное решение ограждающих и несущих конструкций и деталей разработано с использованием различных материалов конструкций.

Исходя из инженерно-геологических условий строительной площадки, в качестве фундамента принята монолитная железобетонная плита из бетона М200. Под плитой устраивается бетонная подготовка из бетона М100. Наружные и внутренние стены выполнены из кирпича керамического пустотелого по ГОСТ 530-95 с утеплителем из пенопласта СТУ (5-1158-78). Перегородки — из кирпича глиняного обыкновенного по ГОСТ 530-80, толщиной 120 мм.

Перекрытия приняты из сборных железобетонных панелей с круглыми пустотами по серии 1.141-1. Крыша плоская с внутренним водостоком. Материалом кровли является кровлелон. Перемычки — сборные железобетонные по серии 1.038.1-1, в 4. Лестницы — сборные железобетонные по серии 1.151.1-6, 1.151.2-8. Окна из алюминиевых профилей, двери деревянные и из алюминиевых профилей. Стены подвала из сборных бетонных блоков по ГОСТ 13579-78, расположенные со стороны грунта должны быть защищены сплошной обмазочной гидроизоляцией. После возведения подземной части устраивают водонепроницаемую отмостку шириной не менее 1 м.

В разделе технология и организации строительного производства представлена технологическая карта на кирпичную кладку с областью применения, организацией и технологией выполнения работ, материально-техническими ресурсами, требованиями к качеству и приемке работ. Разработан календарный план производства работ на объекте с технико-экономическими показателями.

Строительный генплан включает выбор и обоснование использования основных организационно-технологических схем выполнения СМР, выбор и обоснование использования основных подъемно-транспортных механизмов монтажных кранов, проектирование схемы размещения монтажного крана, проектирование временных внутрипостроечных дорог, расчет потребности и размещение на стройплощадке временных зданий, проектирование временного водоснабжения, проектирование временного электроснабжения, проектирование освещения строительной площадки, основные мероприятия по технике безопасности на строительной площадке, противопожарные мероприятия на строительной площадке.

В разделе экономики строительства представлены локальная смета на общестроительные работы, локальная смета на санитарно-технические работы, локальная смета на электромонтажные работы, объектная смета на строительство административно-делового центра. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности жизнедеятельности и охраны окружающей среды: экологическое обоснование района и площадки для строительства, безопасность строительных материалов, обеспечение пожаробезопасности, обеспечение электробезопасности и молниезащиты, техника безопасности, обеспечение защиты работников от воздействия вредных производственных факторов, охрана атмосферного воздуха, охрана подземных и поверхностных вод, охрана почв и растительного покрова, охрана окружающей среды при складировании отходов объекта, охрана среды обитания от воздействия шума.

Диплом №2172 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная функциональная программа: сочетание офисных помещений, кафе и жилых комнат в одном здании — редкий объект для дипломной защиты.
• Разнообразие конструкций: монолитная фундаментная плита, кирпичные стены, сборные железобетонные перекрытия, плоская кровля — расчет и конструирование всех основных элементов.
• Современный расчетный комплекс: проектирование в программе SCAD — соответствие актуальным требованиям проектирования.
• Полная комплектация: 109 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Глубокое фундаментное решение: монолитная плита из бетона М200 с подготовкой из бетона М100 — полный расчет оснований и фундаментов.
• Инженерное оборудование: отопление, вентиляция, кондиционирование, водоснабжение, канализация, электроснабжение — полный комплект инженерных систем.
• Технологическая карта: детальная технологическая карта на кирпичную кладку с материально-техническими ресурсами.
• Полный комплекс сметной документации: локальные сметы, объектная смета на строительство административно-делового центра.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и защите окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2172 по доступной цене — 5 000 рублей.
