Дипломный проект №2173 «Вахтовое общежитие в г. Ижевск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для временного проживания вахтовых работников. Проект выполнен с учетом климатических условий г. Ижевск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки, графической части и локальной сметы, оформленных в соответствии с требованиями вузовской подготовки.

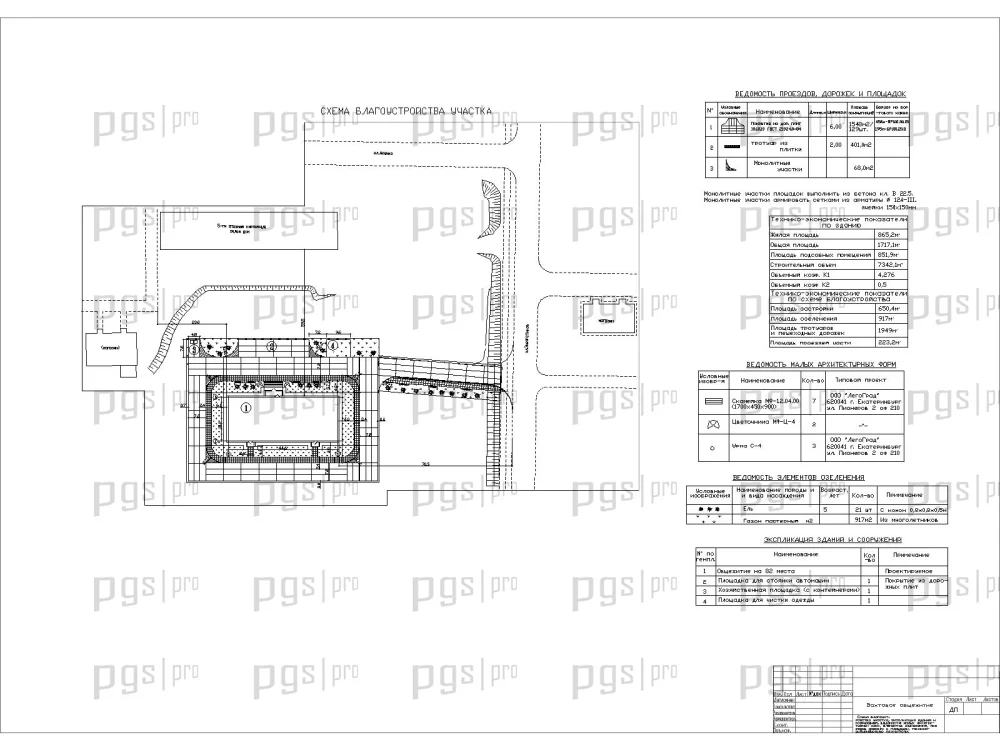

Проектируемый объект представляет собой 4-этажное вахтовое общежитие на 82 места, расположенное в городе Ижевске на свободной от застройки территории в квартале существующей застройки. Здание имеет прямоугольную форму в плане с размерами в осях 1–8 равными 37,2 метра, торцевой размер в осях А–Г равен 15 метрам. Высота здания от отметки земли до верхней отметки кровли составляет 16,4 м. Вокруг здания выполнен проезд из сборных железобетонных дорожных плит шириной 6,0 м. Данный ПГС дипломный проект разработан для временного проживания вахтовых работников и относится к категории жилых зданий средней этажности. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию общежитий и жилых зданий.

Конструктивная схема здания решена с четырьмя продольными несущими стенами, связанными поперечными стенами и перекрытиями из предварительно напряженных многопустотных плит. Плиты объединены анкерами со стенами и между собой в жесткий диск. Здание имеет две лестничные клетки. Общежитие состоит из одного блока без технического подполья. Исходя из инженерно-геологических условий строительной площадки, в качестве фундамента приняты свайные железобетонные сваи сплошного квадратного сечения 30×30 см длиной 6 и 4 м с монолитным железобетонным ростверком из бетона класса В15, W4, F200. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2173 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

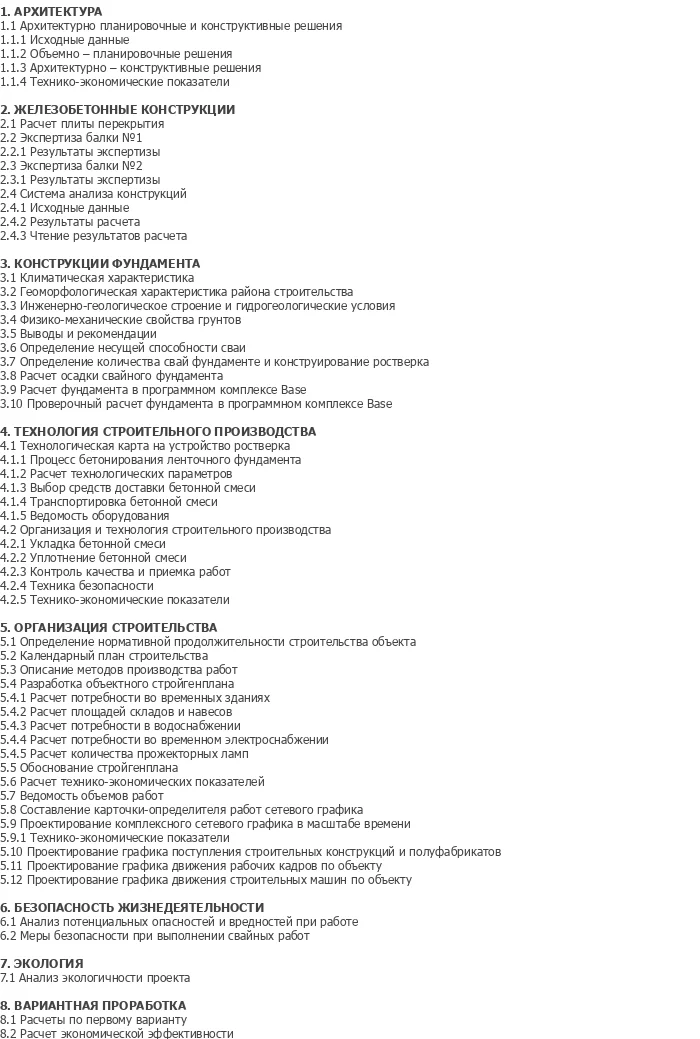

Все расчеты выполнены вручную. В пояснительной записке и на чертежах представлена технологическая карта на устройство ростверка. Проект включает разделы по архитектурно-планировочным решениям, железобетонным конструкциям, конструкциям фундамента, технологии строительного производства, организации строительства, безопасности жизнедеятельности, экологии и вариантной проработке с расчетом экономической эффективности.

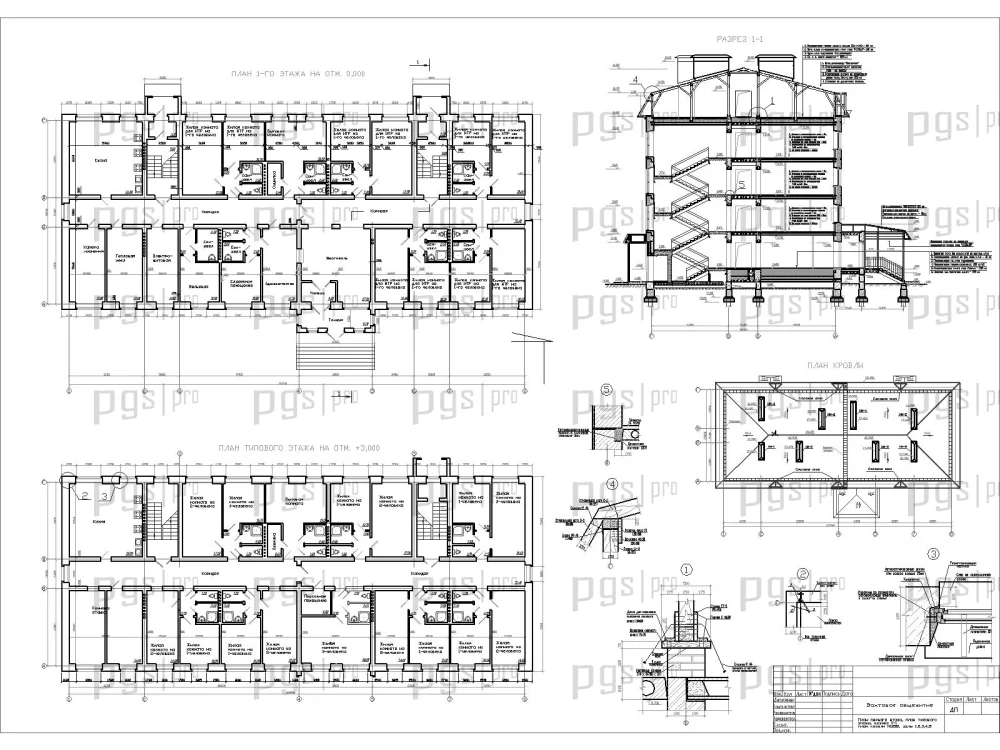

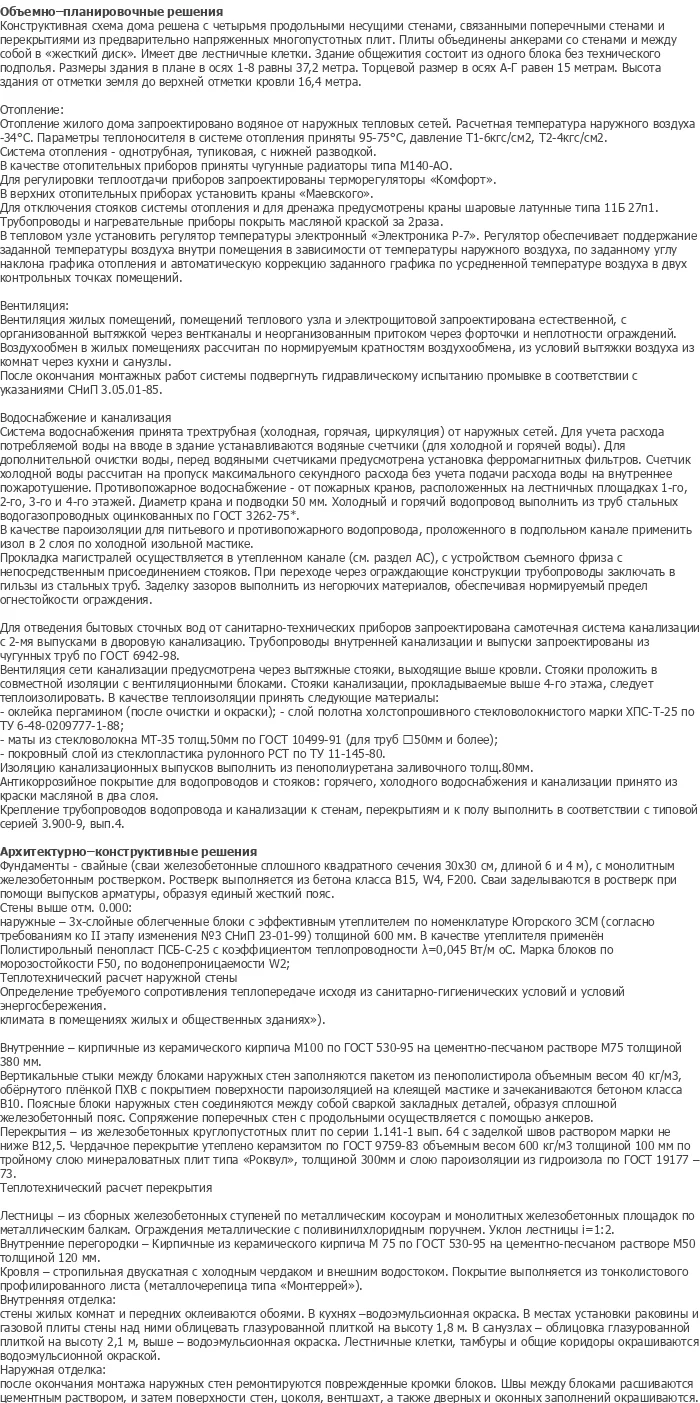

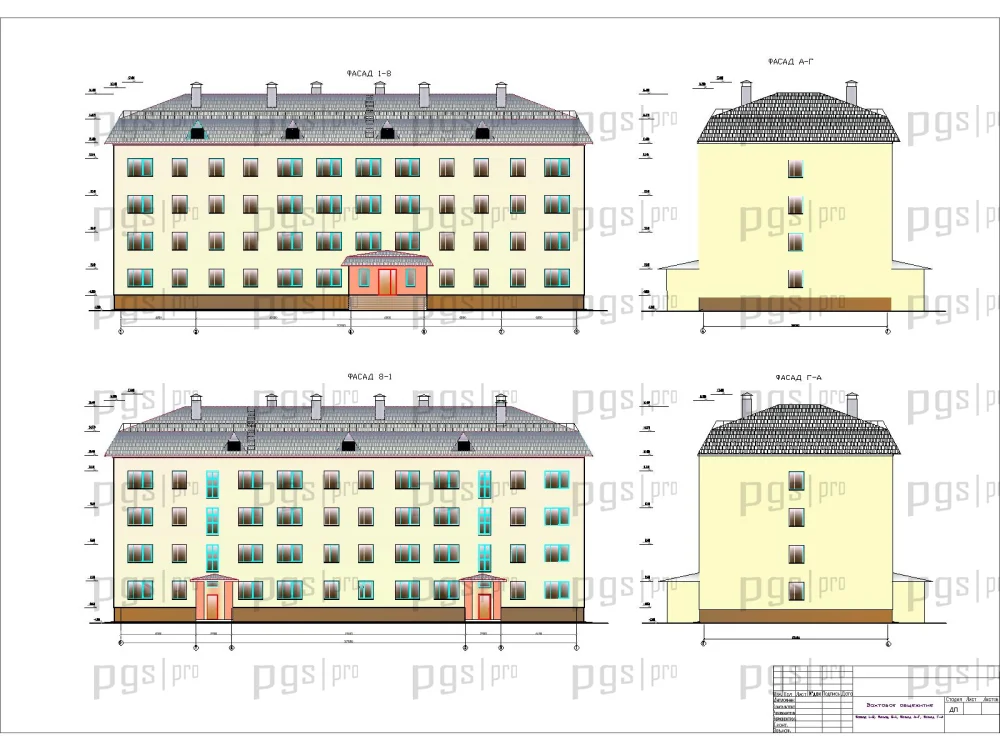

Функциональные связи в здании решены поэтажно с четким зонированием жилых и вспомогательных функций. В основу планировочной структуры положен принцип размещения жилых комнат вахтового общежития на типовых этажах с обеспечением необходимого количества мест для проживания. Здание имеет прямоугольную форму в плане с габаритными размерами 37,2 × 15 м, что обеспечивает компактность и рациональное использование площади участка. Общежитие рассчитано на 82 места и имеет две лестничные клетки для обеспечения эвакуации.

Отопление жилого дома запроектировано водяное от наружных тепловых сетей. Расчетная температура наружного воздуха составляет минус 34 градуса Цельсия. Параметры теплоносителя в системе отопления приняты 95–75 градусов Цельсия, давление T1–6 кгс/см², T2–4 кгс/см². Система отопления — однотрубная, тупиковая, с нижней разводкой. В качестве отопительных приборов приняты чугунные радиаторы типа М140-АО. Для регулировки теплопотери приборов запроектированы терморегуляторы «Комфорт». В наружных отопительных приборах установлены краны «Маевского».

Здание оборудовано необходимыми инженерными коммуникациями для обеспечения комфортного проживания. Вентиляция жилых помещений, помещений теплового узла и электрощитовой запроектирована естественная, с удалением загрязненной воздушной среды через вентканалы и неорганизованным притоком через форточки и неплотности ограждений. Воздухообмен в жилых помещениях рассчитан по нормируемым кратностям воздухообмена, из условий вытяжки воздуха из комнат через кухни и санузлы. Водоснабжение и канализация запроектированы трехтрубная (холодная, горячая, циркуляция) от наружных сетей.

Конструктивная схема здания представляет собой четыре продольные несущие стены, связанные поперечными стенами и перекрытиями из предварительно напряженных многопустотных плит. Плиты объединены анкерами со стенами и между собой в жесткий диск. Имеет две лестничные клетки. Общежитие состоит из одного блока без технического подполья. Основной элемент остова — наружные стены, расположенные по периметру здания, и внутренние стены, расположенные поперек здания и вдоль здания.

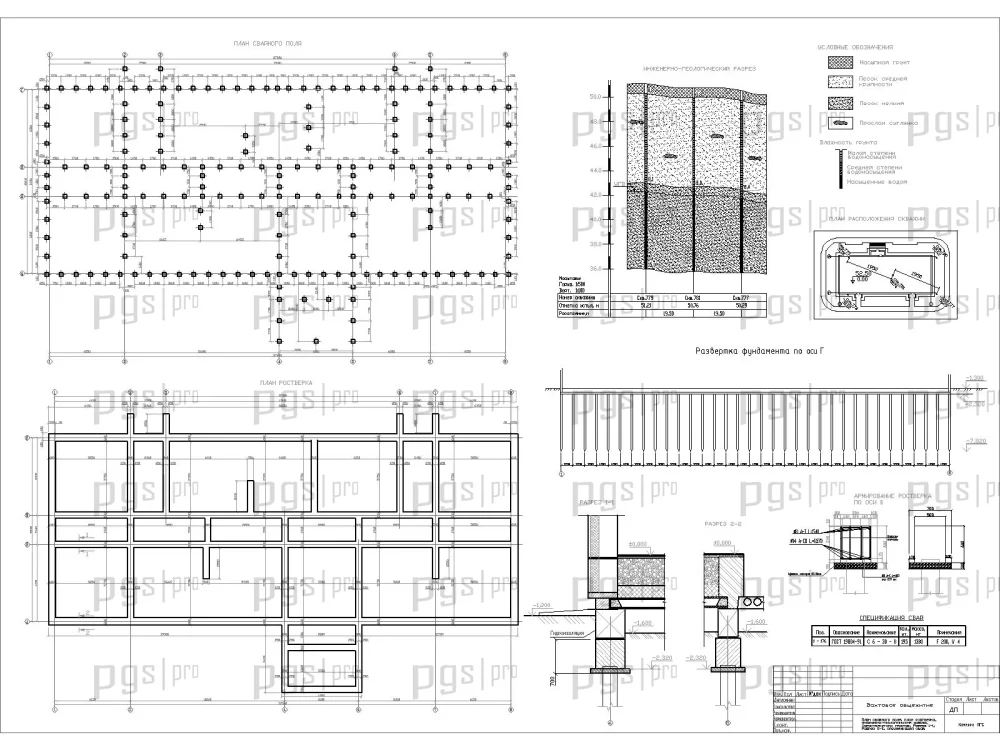

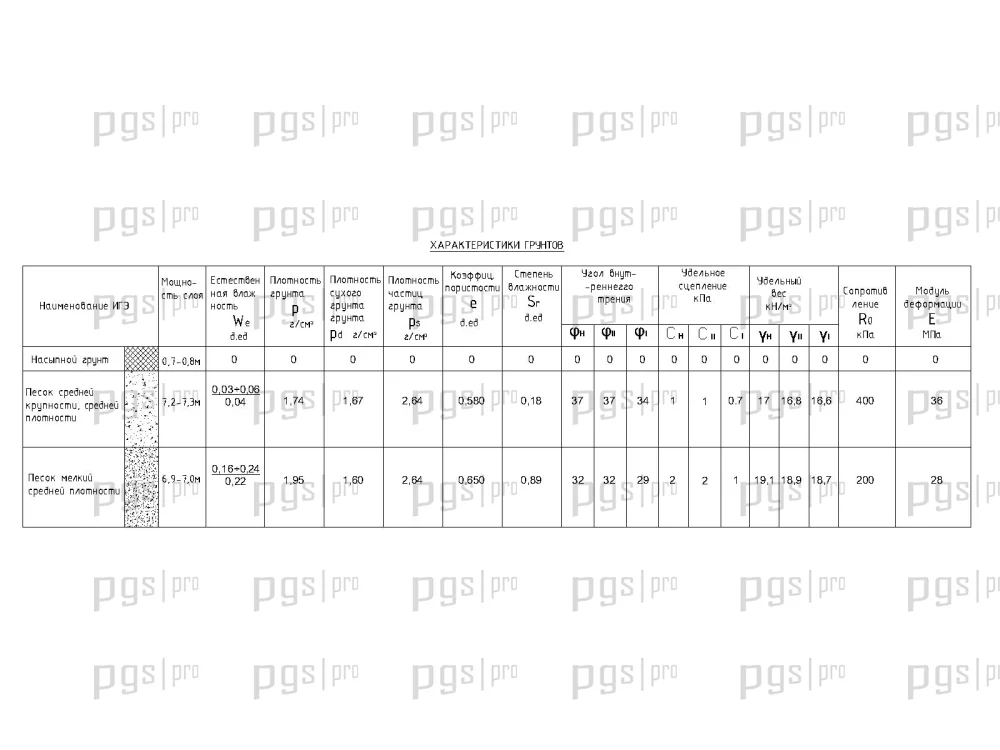

Исходя из инженерно-геологических условий строительной площадки, в качестве фундамента приняты свайные железобетонные сваи сплошного квадратного сечения 30×30 см длиной 6 и 4 м с монолитным железобетонным ростверком. Ростверк выполняется из бетона класса В15, W4, F200. Сваи заделываются в ростверк при помощи выпусков арматуры, образуя единый жесткий пояс. Наружные стены — трехслойные облегченные блоки с эффективным утеплителем, толщиной 600 мм. Внутренние стены — кирпичные из керамического кирпича М100 на цементно-песчаном растворе М75 толщиной 380 мм.

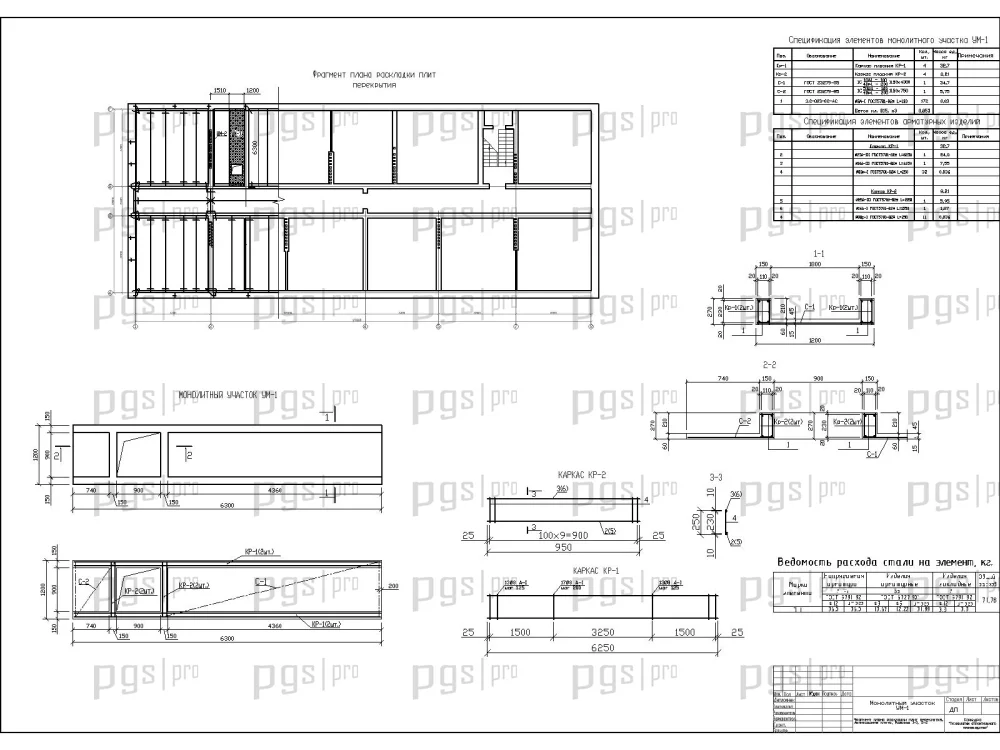

Перекрытия выполнены из предварительно напряженных многопустотных плит, что обеспечивает высокую несущую способность и долговечность конструкции. Кровля — стропильная двускатная с холодным чердаком и внешним водостоком. Покрытие выполняется из тонколистового профилированного листа (металлочерепица типа «Монтеррей»). Лестницы — из сборных железобетонных ступеней по металлическим косоурам и монолитных железобетонных площадок по металлическим балкам. Ограждения металлические с поливинилхлоридным поручнем. Уклон лестницы i=1:2. Внутренние перегородки — кирпичные из керамического кирпича М75 по ГОСТ 530-95 на цементно-песчаном растворе М50 толщиной 120 мм.

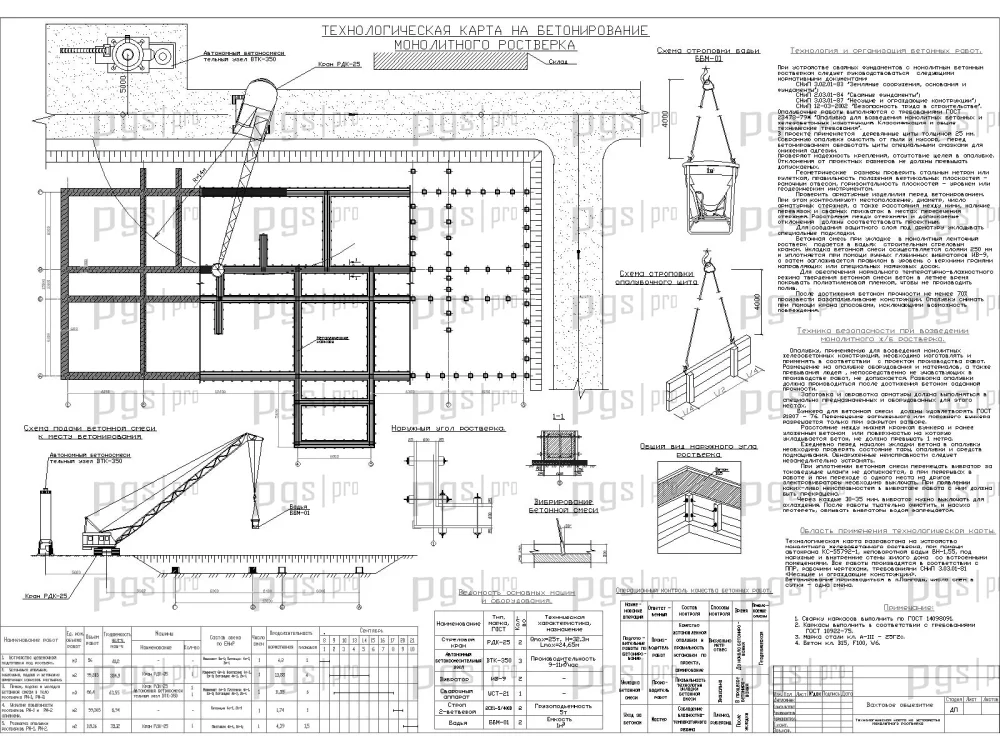

В разделе технология и организации строительного производства представлена технологическая карта на устройство ростверка с процессом бетонирования ленточного фундамента, расчетом технологических параметров, выбором средств доставки бетонной смеси, транспортировкой бетонной смеси и ведомостью оборудования. Разработан календарный план строительства с технико-экономическими показателями.

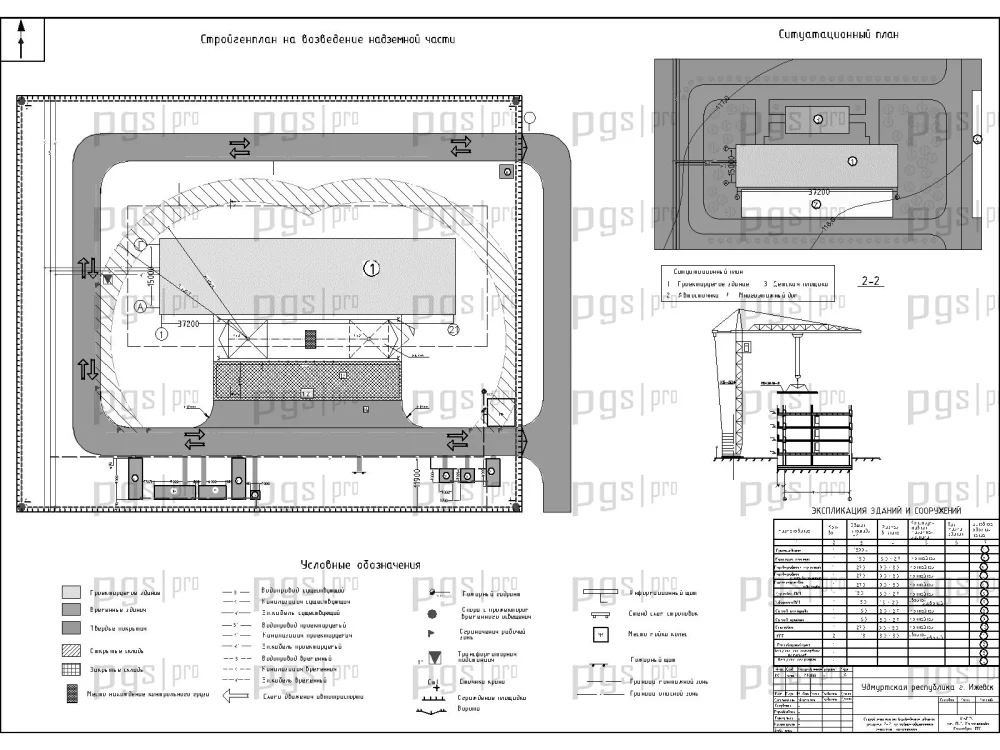

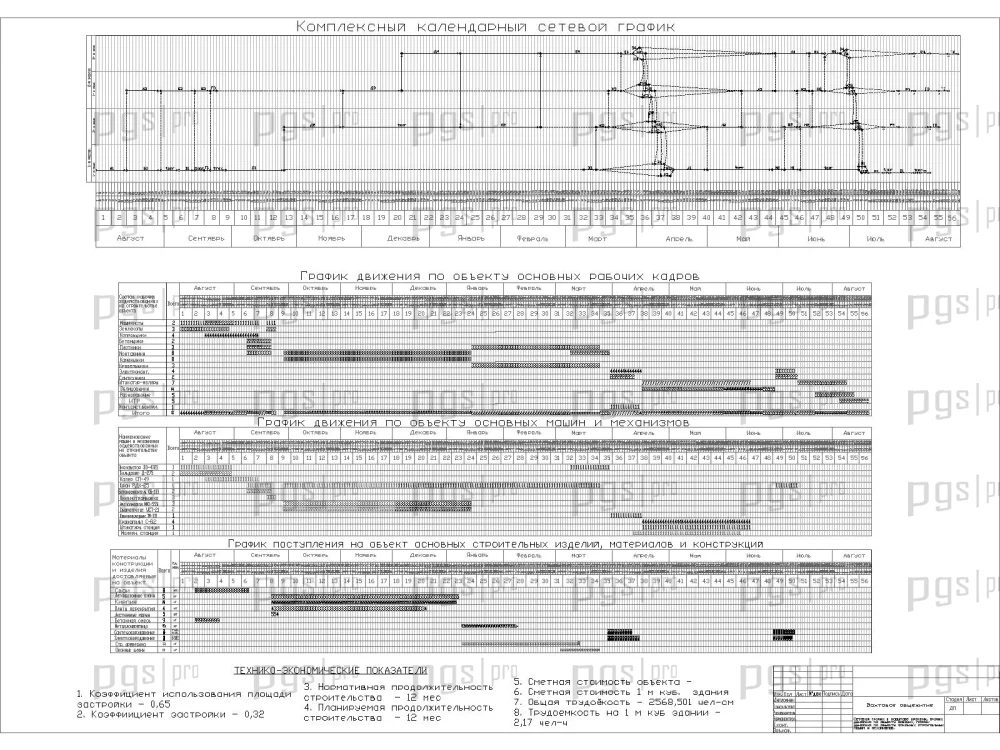

Строительный генплан включает определение нормативной продолжительности строительства объекта, описание методов производства работ, разработку объектного стройгенплана, расчет потребности во временных зданиях, расчет площадей складов и навесов, расчет потребности в водоснабжении, расчет потребности во временном электроснабжении, расчет количества прожекторных ламп, обоснование стройгенплана, ведомость объемов работ, составление карточки-определителя работ сетевого графика, проектирование комплексного сетевого графика в масштабе времени, проектирование графика поступления строительных конструкций и полуфабрикатов, проектирование графика движения рабочих кадров по объекту, проектирование графика движения строительных машин по объекту.

В разделе экономики строительства представлены локальная смета на общестроительные работы, локальная смета на санитарно-технические работы, локальная смета на электромонтажные работы, объектная смета на строительство вахтового общежития. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы безопасности жизнедеятельности: анализ потенциальных опасностей и вредностей при работе, меры безопасности при выполнении свайных работ, а также раздел экологии с анализом экологичности проекта.

Диплом №2173 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 134 листа пояснительной записки, 9 листов графики AutoCAD и локальная смета в MS Excel — один из самых объемных проектов в каталоге.
• Свайно-ростверковый фундамент: железобетонные сваи 30×30 см с монолитным ростверком из бетона В15 — полный расчет и конструирование оснований.
• Трехслойные стеновые блоки: облегченные блоки толщиной 600 мм с эффективным утеплителем — современное энергоэффективное решение.
• Предварительно напряженные перекрытия: многопустотные плиты с анкерным соединением — высокая несущая способность.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Технологическая карта на ростверк: детальная технология бетонирования с расчетом параметров и оборудованием.
• Полный комплекс сметной документации: локальные сметы, объектная смета на строительство вахтового общежития.
• Вариантная проработка: расчеты по первому варианту и расчет экономической эффективности.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и защите окружающей среды.
