Дипломный проект №2174 «12-16 этажное жилое здание в г. Краснодар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности и предназначен для постоянного проживания. Проект выполнен с учетом климатических условий г. Краснодар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

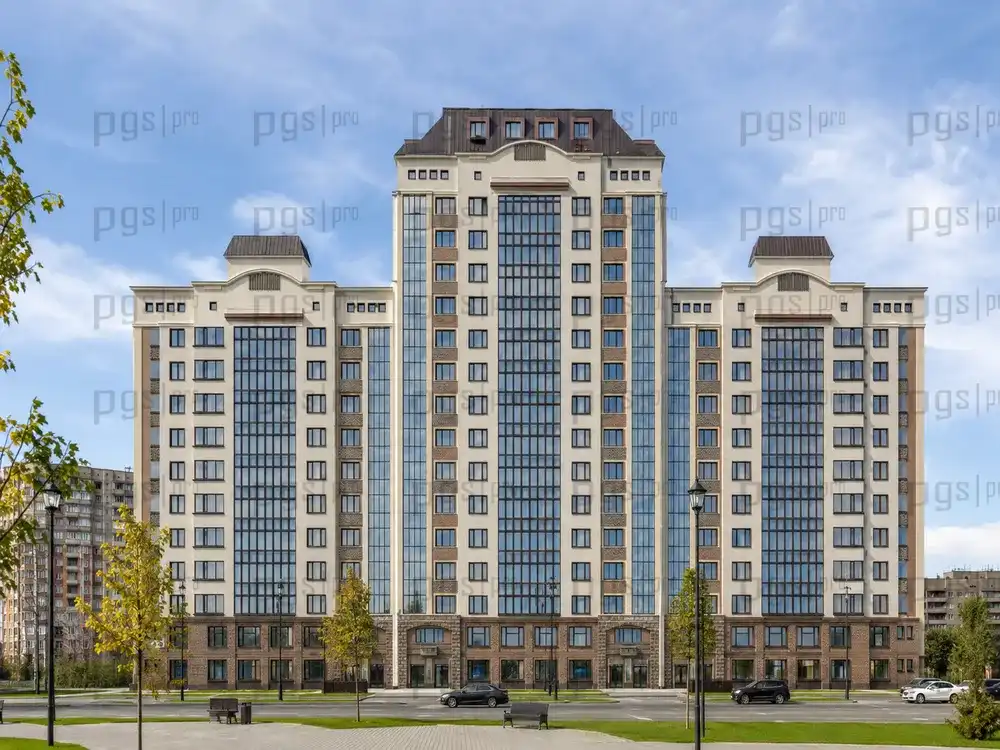

Проектируемый объект представляет собой 16-этажный жилой дом в городе Краснодар. Здание имеет габаритные размеры в осях 90,2 × 15,8 м. Главный фасад ориентирован на сторону улицы Бабушкина, на него выходят лоджии и балконы. Входы оформлены козырьками и цветочницами. Лестницы на входе в здание выполнены керамическими гранитом со специальным не скользящим покрытием. Проект здания имеет индивидуальную архитектурную и объемно-планировочную решение. Планировка помещений здания выполнена свободной с учетом современных эстетических требований. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории высотных жилых зданий. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов.

Конструктивная схема здания представляет собой полную каркасную систему с монолитными железобетонными колоннами размерами 300×700 и 300×300 мм, диафрагмами жесткости толщиной 200 мм и ядрами жесткости в виде стен лифтовых шахт и лестничной клетки. Перекрытия выполнены в виде монолитной безбалочной плиты толщиной 200 мм. Все несущие конструкции выполнены из бетона класса B22,5. Лестничные марши и площадки монолитные из бетона класса B22,5. Наружные стены самонесущие с пенобетонным опиранием. Прикрепление стен к каркасу здания шарнирное, без жестких стыков и привязано на разделочную работу с каркасом при сейсмических нагрузках. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2174 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

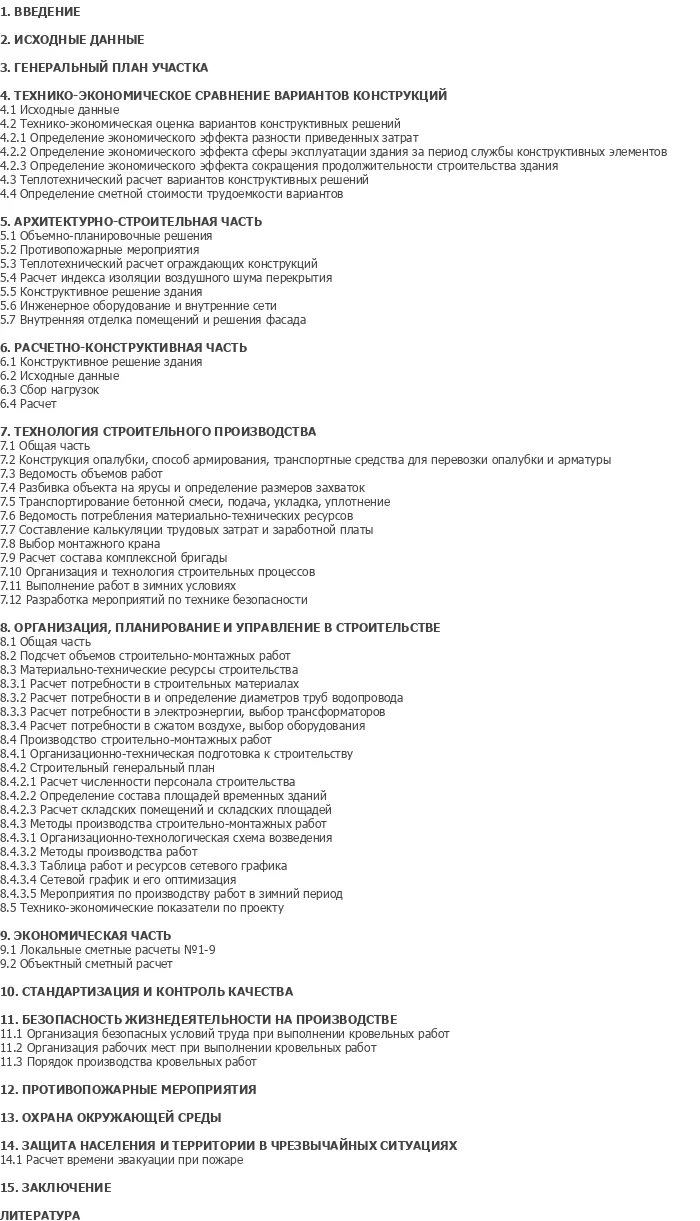

Расчет конструкций выполнен в программе ЛИРА. Проект включает разделы по инженерно-геологическим условиям, технико-экономическому сравнению вариантов конструкций, теплотехническому расчету, расчету конструкций, технологии строительного производства, организации строительства, экономике строительства, стандартизации и контролю качества, безопасности жизнедеятельности, противопожарным мероприятиям, охране окружающей среды и защите населения в чрезвычайных ситуациях.

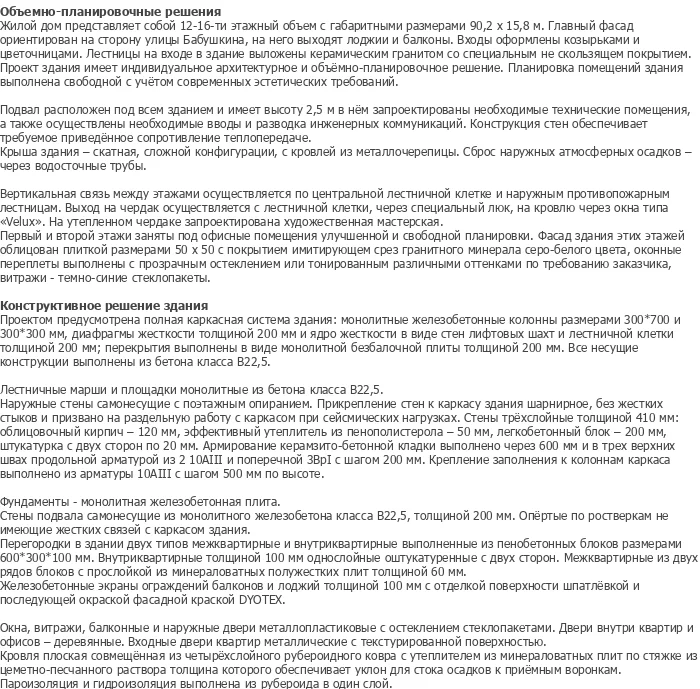

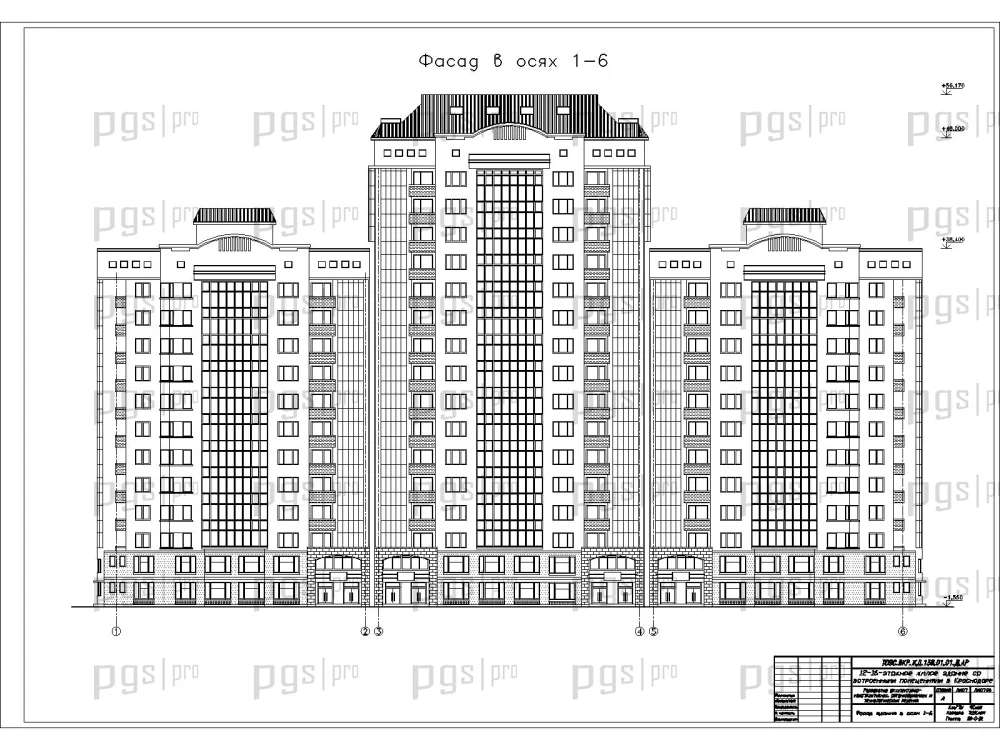

Функциональные связи в здании решены поэтажно с четким зонированием жилых и технических функций. В основу планировочной структуры положен принцип секционной застройки с размещением квартир на типовых этажах. Здание имеет габаритные размеры в осях 90,2 × 15,8 м, что обеспечивает компактность и рациональное использование площади участка. Первый и второй этажи заняты под офисные помещения с улучшенной и свободной планировкой. Фасад здания этих этажей облицован плиткой размерами 50 × 50 с покрытием имитирующим срез гранитного или минерала серо-белого цвета, оконные переплеты выполнены с прозрачным остеклением или тонированным различными оттенками по требованию заказчика, витражи — темно-синие стеклопакеты.

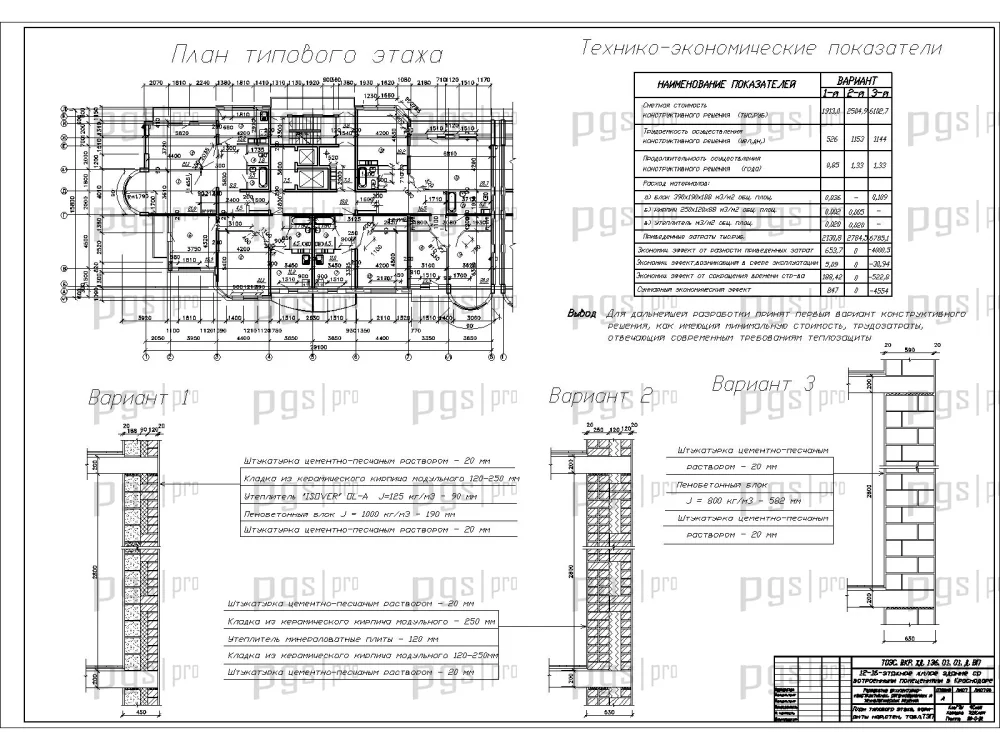

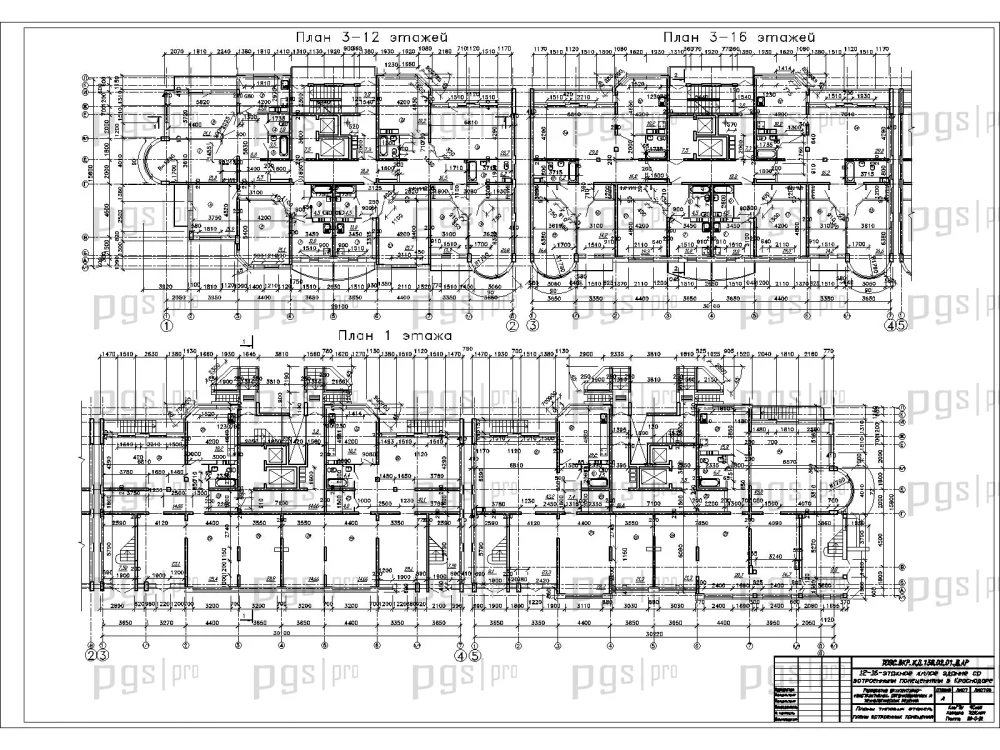

На типовых этажах (3–16 этажи) размещаются жилые помещения. Квартиры в здании двух типов — межквартирные и внутриквартирные, выполненные из пенобетонных блоков размерами 600×300×100 мм. Внутриквартирные стенки толщиной 100 мм однослойные оштукатуренные с двух сторон. Межквартирные из двух рядов с прослойкой из минераловатных полужестких плит толщиной 60 мм. Железобетонные экраны ограждений балконов и лоджий толщиной 100 мм с отделкой поверхности шпатлевкой и последующей окраской фасадной краской DYOTEX. Окна, витражи, балконные и наружные двери металлопластиковые с остеклением стеклопакетами. Двери внутри квартир и офисов — деревянные. Входные двери квартир металлические с текстурированной поверхностью.

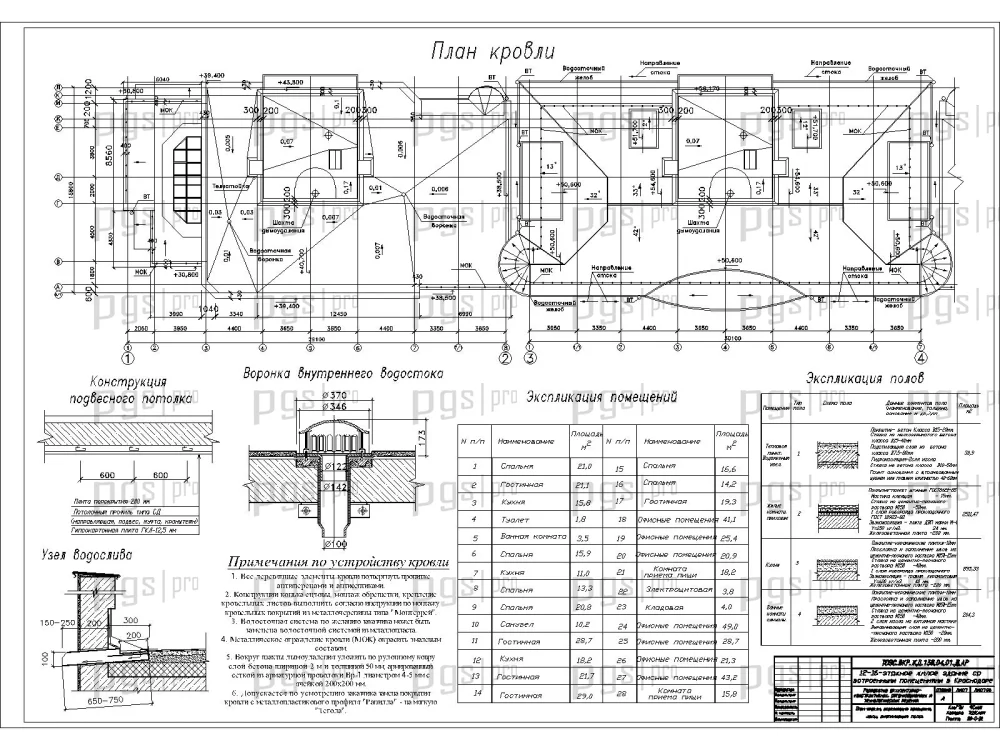

Кровля плоская со встроенными из четырехскатного рубероидного ковра с утеплителем из минераловатных плит по стяжке из цементно-песчаного раствора толщина которого обеспечивает уклон для стока осадков к приемным воронкам. Пароизоляция и гидроизоляция выполнена из рубероида в один слой. Подвал расположен под всем зданием и имеет высоту 2,5 м, в нем запроектированы необходимые технические помещения. Также осуществлены необходимые вводы и разводка инженерных коммуникаций. Конструкция стен обеспечивает требуемое приведенное сопротивление теплопередаче. Сброс наружных атмосферных осадков — через водосточные трубы.

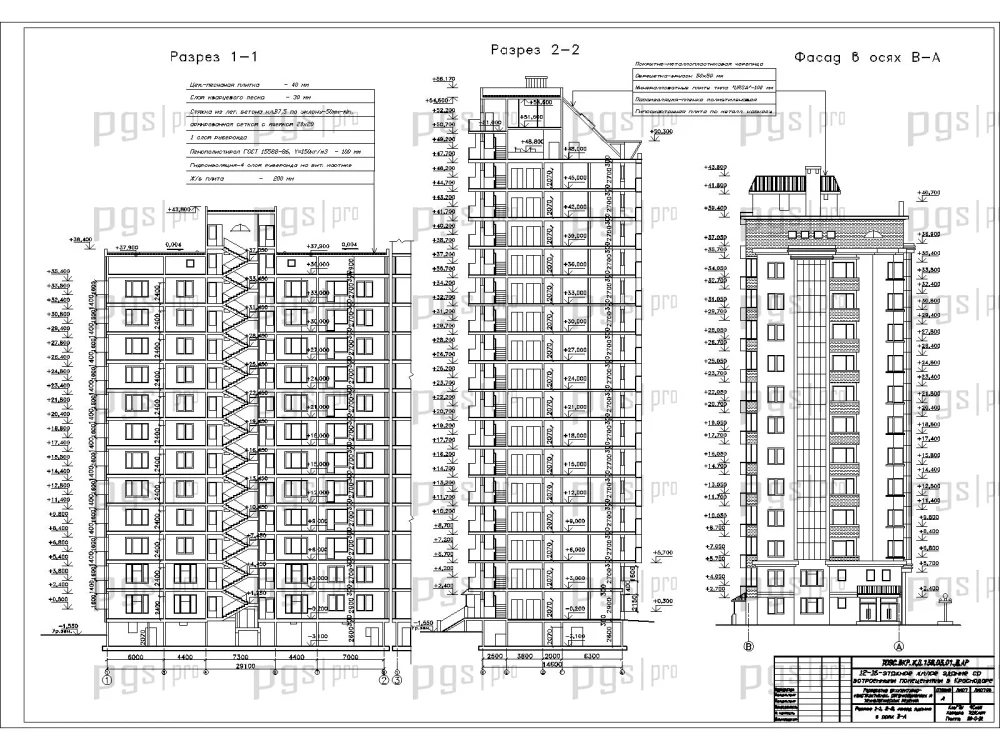

Конструктивная схема здания представляет собой полную каркасную систему с монолитными железобетонными колоннами размерами 300×700 и 300×300 мм, диафрагмами жесткости толщиной 200 мм и ядрами жесткости в виде стен лифтовых шахт и лестничной клетки толщиной 200 мм. Перекрытия выполнены в виде монолитной безбалочной плиты толщиной 200 мм. Все несущие конструкции выполнены из бетона класса B22,5. Лестничные марши и площадки монолитные из бетона класса B22,5. Наружные стены самонесущие с пенобетонным опиранием. Прикрепление стен к каркасу здания шарнирное, без жестких стыков и привязано на разделочную работу с каркасом при сейсмических нагрузках. Стены трехслойные толщиной 410 мм: облицовочный кирпич 120 мм, эффективный утеплитель — 50 мм, пенобетонный блок — 200 мм, штукатурка с двух сторон по 20 мм.

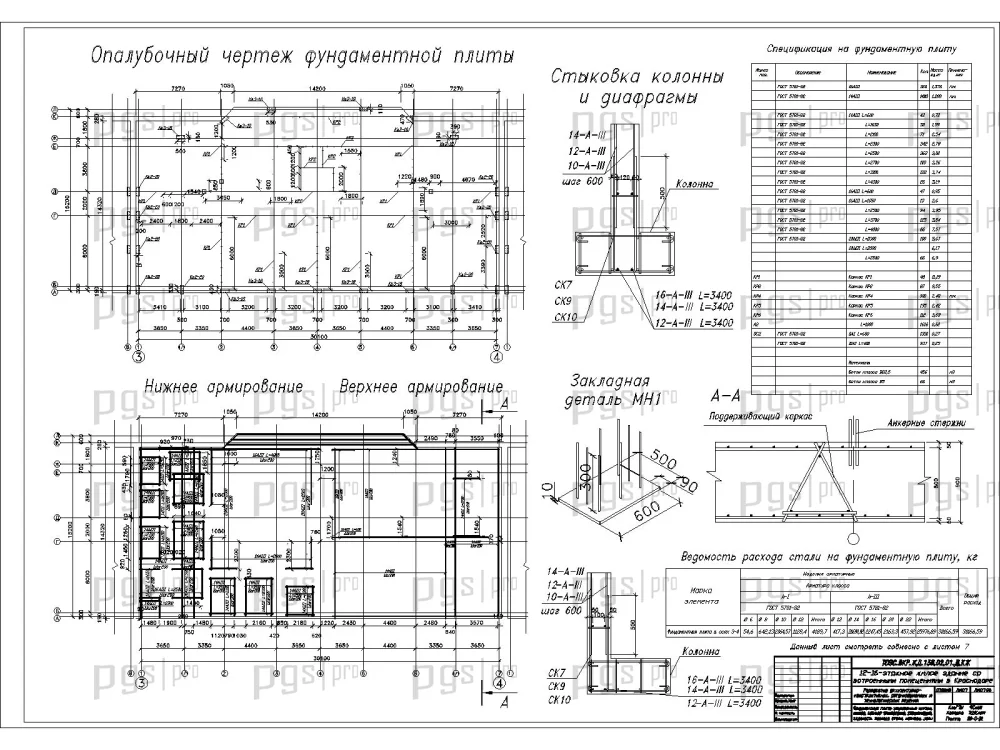

Исходя из инженерно-геологических условий строительной площадки, в качестве фундамента принята монолитная железобетонная плита из бетона класса B22,5, толщиной 200 мм. Армирование керамзито-бетонной кладки выполнено через 600 мм и в трех верхних швах продольной арматуры из 2 Ø 10АIII и поперечной Ø 3Вр1 с шагом 200 мм. Крепление заполнения к колоннам каркаса выполнено из арматуры Ø 10АIII с шагом 500 мм по высоте. Фундаменты — монолитная железобетонная плита. Стены подвала самонесущие из монолитного железобетона класса B22,5, толщиной 200 мм. Опорные по ростверкам не имеющие жесткой связи с каркасом здания.

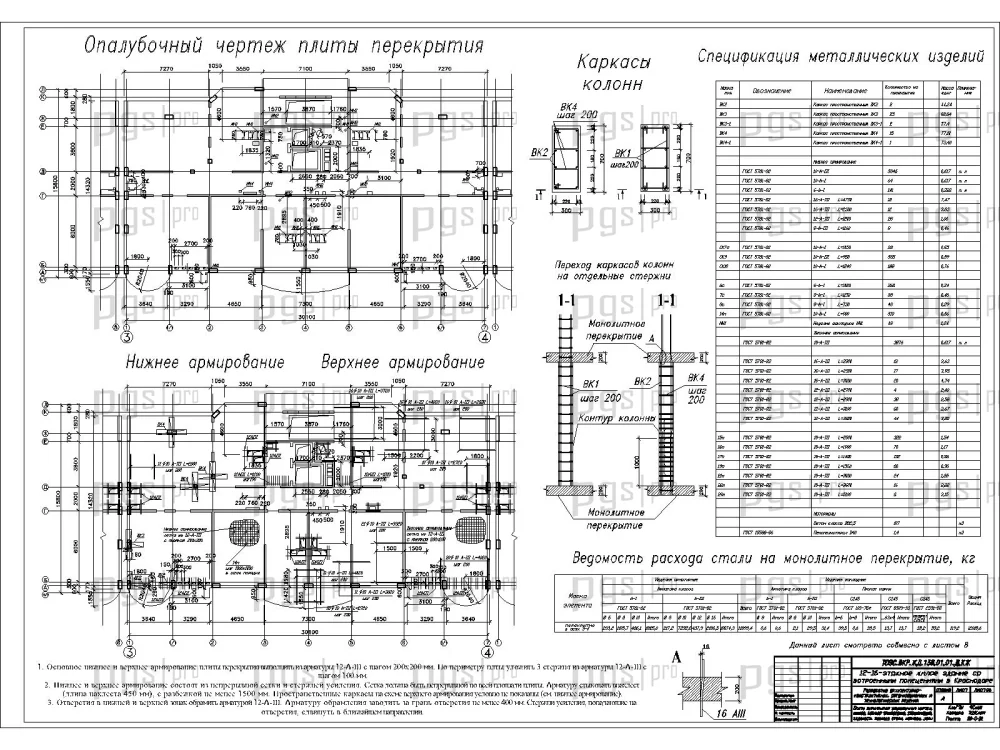

Перекрытия монолитной безбалочной плиты толщиной 200 мм обеспечивают равномерное распределение нагрузок и высокую пространственную жесткость здания. Монолитная каркасная система позволяет получить ровные потолки, увеличить высоту помещений и упростить прокладку инженерных коммуникаций. Расчеты выполнены с помощью программы ЛИРА, что подтверждает соответствие конструкции современным нормам проектирования высотных зданий. Вертикальная связь между этажами осуществляется по центральной лестничной клетке и наружным противопожарным лестницам. Выход на чердак осуществляется с лестничной клетки, через специальный люк, на кровлю через окна типа Velux. На утепленном чердаке запроектирована художественная мастерская.

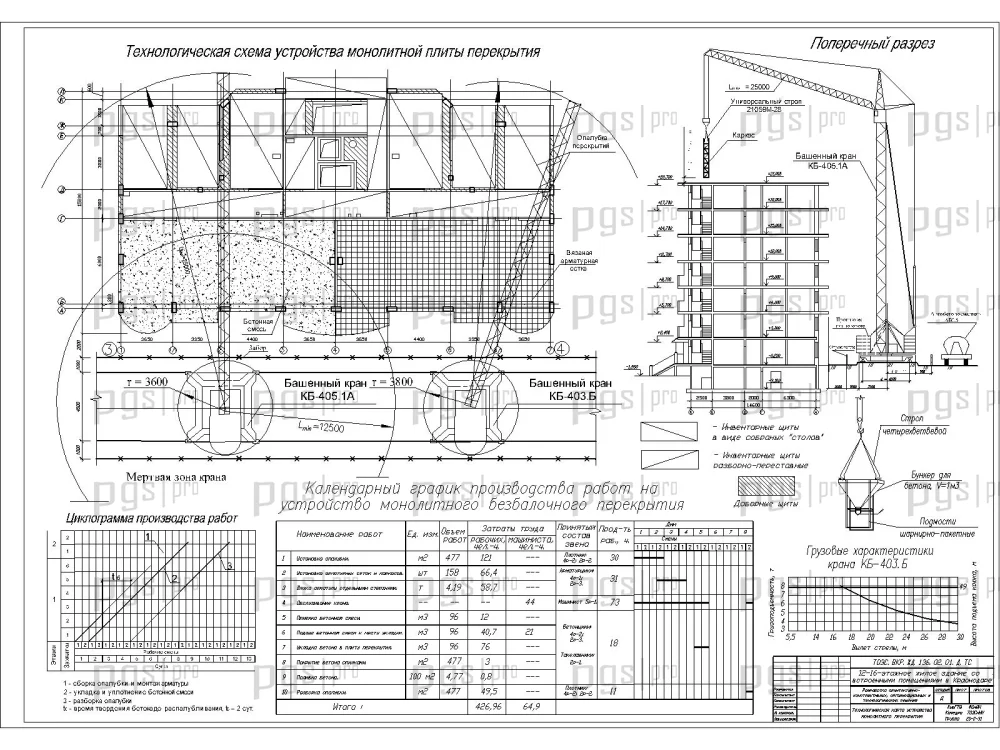

В разделе технология и организации строительного производства представлена технологическая карта с областью применения, организацией и технологией выполнения работ, материально-техническими ресурсами, требованиями к качеству и приемке работ. Разработан календарный план производства работ на объекте с технико-экономическими показателями.

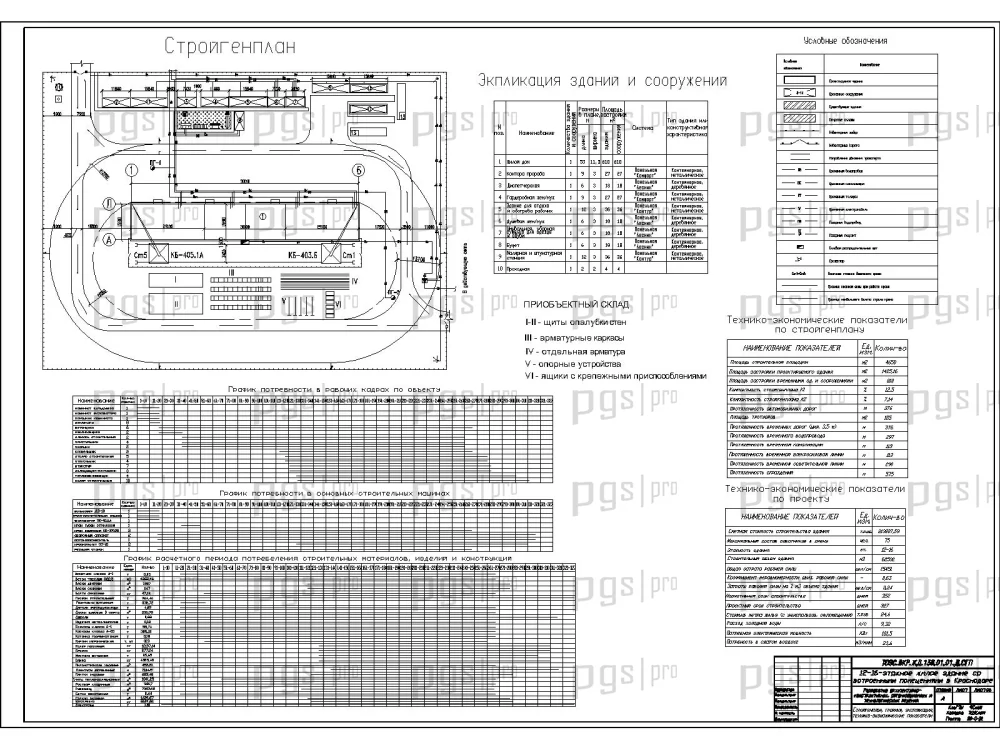

Строительный генплан включает определение нормативной продолжительности строительства объекта, описание методов производства работ, разработку объектного стройгенплана, расчет потребности во временных зданиях, расчет площадей складов и навесов, расчет потребности в водоснабжении, расчет потребности во временном электроснабжении, расчет количества прожекторных ламп, обоснование стройгенплана. Проект включает сетевой график с расчетом критического пути и оптимизацией сроков строительства.

В разделе экономики строительства представлены локальные сметные расчеты, объектный сметный расчет, технико-экономические показатели по проекту. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы стандартизации и контроля качества, безопасности жизнедеятельности на производстве, противопожарных мероприятий, охраны окружающей среды и защиты населения и территорий в чрезвычайных ситуациях с расчетом времени эвакуации при пожаре.

Диплом №2174 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Высокая этажность: 16-этажное здание — сложный и престижный объект для дипломной защиты по специальности ПГС.
• Полная каркасная система: монолитные колонны, диафрагмы жесткости, лифтовые шахты, безбалочные перекрытия — современная конструктивная схема.
• Расчет в программе ЛИРА: соответствие актуальным требованиям проектирования высотных зданий.
• Многофункциональность: сочетание жилых и офисных помещений в одном здании.
• Трехслойные стеновые панели: энергоэффективное решение с облицовочным кирпичом и утеплителем.
• Монолитная плита фундамента: из бетона класса B22,5 — надежное основание для высотного здания.
• Сетевой график: оптимизация сроков строительства и расчет критического пути.
• Полный комплекс сметной документации: локальные сметы, объектный сметный расчет, ТЭП.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и защите населения в ЧС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2174 по доступной цене — 5 000 рублей.
