Дипломный проект №2175 «9-этажный монолитный жилой дом в г. Краснодар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий средней этажности и предназначен для постоянного проживания. Проект выполнен с учетом климатических условий г. Краснодар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Диплом включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

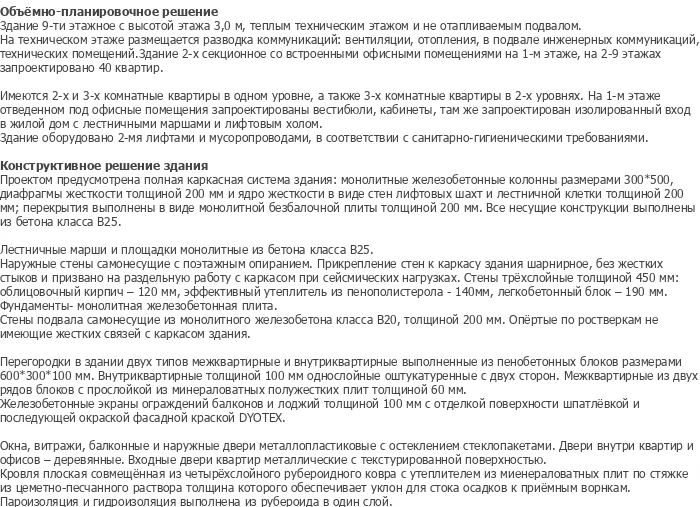

Проектируемый объект представляет собой 9-этажный монолитный жилой дом в городе Краснодар. Здание имеет высоту этажа 3,0 м, технический этаж и не отапливаемый подвал. На техническом этаже размещаются коммуникации: вентиляция, отопление, подвал инженерных коммуникаций, технические помещения. Здание 2-х секционное со встроенными офисными помещениями на 1-м этаже, на 2–9 этажах запроектировано 40 квартир. Имеются 2-х и 3-х комнатные квартиры в одном уровне, а также 3-х комнатные квартиры в 2-х уровнях. На 1-м этаже размещен под офисные помещения запроектированы вестибюли, кабинеты, там же запроектирован изолированный вход в жилой дом с лестничными маршами и лифтовым холмом. Данный ПГС дипломный проект разработан для постоянного проживания и относится к категории многоэтажных жилых зданий. Этот шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных жилых домов.

Конструктивная схема здания представляет собой полную каркасную систему с монолитными железобетонными колоннами размерами 300×500 мм, диафрагмами жесткости толщиной 200 мм и ядром жесткости в виде стен лифтовых шахт и лестничной клетки. Перекрытия выполнены в виде монолитной безбалочной плиты толщиной 200 мм. Все несущие конструкции выполнены из бетона класса B25. Лестничные марши и площадки монолитные из бетона класса B25. Наружные стены самонесущие с пенобетонным опиранием. Прикрепление стен к каркасу здания шарнирное, без жестких стыков и привязано на разделочную работу с каркасом при сейсмических нагрузках. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2175 предлагает оптимальное соотношение цены и качества для защиты в строительном вузе.

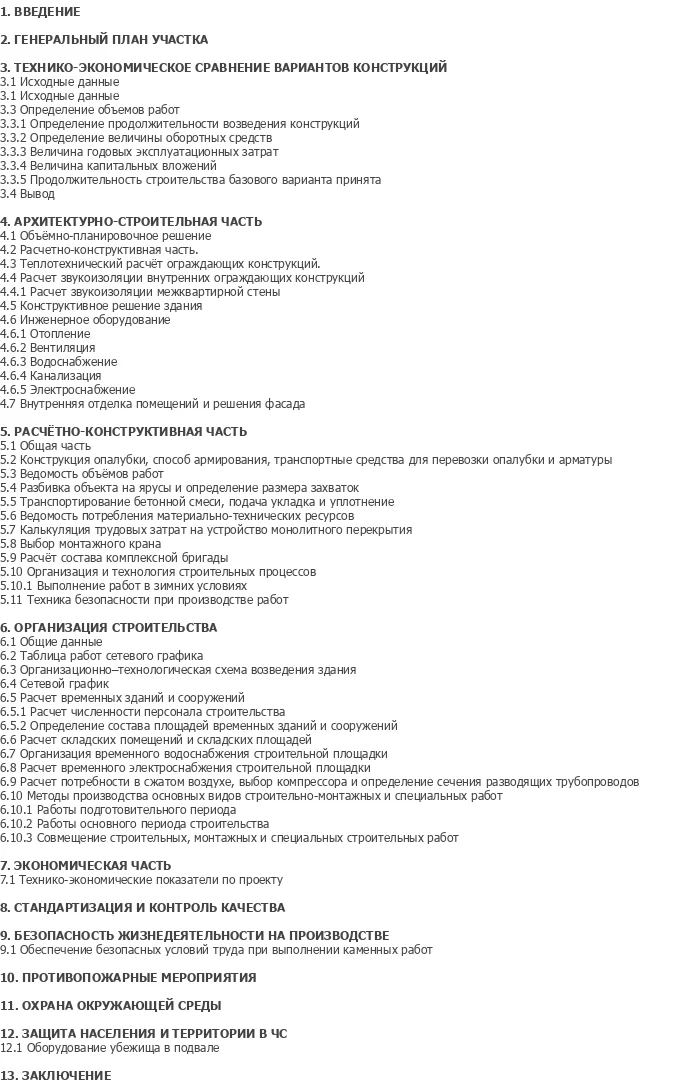

Расчет конструкций выполнен в программе ЛИРА. Проект включает разделы по введению, генеральному плану участка, технико-экономическому сравнению вариантов конструкций, архитектурно-строительной части, расчетно-конструктивной части, организации строительства, экономике строительства, стандартизации и контролю качества, безопасности жизнедеятельности на производстве, противопожарным мероприятиям, охране окружающей среды, защите населения и территорий в чрезвычайных ситуациях с оборудованием убежища в подвале, а также заключение.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, офисных и технических функций. В основу планировочной структуры положен принцип секционной застройки с размещением квартир на типовых этажах. Здание 2-х секционное, что обеспечивает компактность и рациональное использование площади участка. На 1-м этаже размещены офисные помещения с вестибюлями и кабинетами, а также изолированный вход в жилую часть здания. На 2–9 этажах располагаются жилые квартиры различной площади и планировки.

На типовых этажах (2–9 этажи) размещаются 40 квартир. Квартиры в здании двух типов — межквартирные и внутриквартирные. Внутриквартирные стенки толщиной 100 мм однослойные оштукатуренные с двух сторон. Межквартирные из двух рядов с прослойкой из минераловатных полужестких плит толщиной 60 мм. Железобетонные экраны ограждений балконов и лоджий толщиной 100 мм с отделкой поверхности шпатлевкой и последующей окраской фасадной краской DYOTEX. Окна, витражи, балконные и наружные двери металлопластиковые с остеклением стеклопакетами. Двери внутри квартир и офисов — деревянные. Входные двери квартир металлические с текстурированной поверхностью.

Кровля плоская со встроенными из четырехскатного рубероидного ковра с утеплителем из минераловатных плит по стяжке из цементно-песчаного раствора толщина которого обеспечивает уклон для стока осадков к приемным воронкам. Пароизоляция и гидроизоляция выполнена из рубероида в один слой. Здание оборудовано 2-мя лифтами и мусоропроводами, в соответствии с санитарно-гигиеническими требованиями. Подвал расположен под зданием и не отапливается, в нем размещаются инженерные коммуникации и технические помещения.

Конструктивная схема здания представляет собой полную каркасную систему с монолитными железобетонными колоннами размерами 300×500 мм, диафрагмами жесткости толщиной 200 мм и ядром жесткости в виде стен лифтовых шахт и лестничной клетки. Перекрытия выполнены в виде монолитной безбалочной плиты толщиной 200 мм. Все несущие конструкции выполнены из бетона класса B25. Лестничные марши и площадки монолитные из бетона класса B25. Наружные стены самонесущие с пенобетонным опиранием. Прикрепление стен к каркасу здания шарнирное, без жестких стыков и привязано на разделочную работу с каркасом при сейсмических нагрузках.

Исходя из инженерно-геологических условий строительной площадки, в качестве фундамента принята монолитная железобетонная плита из бетона класса B20, толщиной 200 мм. Стены трехслойные толщиной 450 мм: облицовочный кирпич 120 мм, эффективный утеплитель из пенополистирола 140 мм, легкобетонный блок 190 мм. Фундаменты — монолитная железобетонная плита. Опорные по ростверкам не имеющие жесткой связи с каркасом здания. Стены подвала самонесущие из монолитного железобетона.

Перекрытия монолитной безбалочной плиты толщиной 200 мм обеспечивают равномерное распределение нагрузок и высокую пространственную жесткость здания. Монолитная каркасная система позволяет получить ровные потолки, увеличить высоту помещений и упростить прокладку инженерных коммуникаций. Расчеты выполнены с помощью программы ЛИРА, что подтверждает соответствие конструкции современным нормам проектирования многоэтажных зданий. Проект включает сравнение вариантов конструктивных решений с технико-экономической оценкой и расчетом сметной стоимости.

В разделе технология и организации строительного производства представлена технологическая карта на устройство монолитного перекрытия с конструкцией опалубки, способом армирования, транспортными средствами для перевозки опалубки и арматуры, ведомостью потребления материально-технических ресурсов, разбивкой объекта на ярусы, транспортированием бетонной смеси, подачей, укладкой и уплотнением. Разработан календарный график производства работ на объекте.

Строительный генплан включает организационно-технологическую схему возведения здания, расчет временных зданий и сооружений, расчет численности персонала, расчет складских помещений, организацию временного водоснабжения и электроснабжения строительной площадки, расчет потребности в сжатом воздухе, выбор компрессора и определение сечения разводящих трубопроводов. Проект включает сетевой график с расчетом критического пути и оптимизацией сроков строительства, а также мероприятия по производству работ в зимний период.

В разделе экономики строительства представлены технико-экономические показатели по проекту. Полный комплекс сметной документации позволяет оценить экономическую эффективность проекта. Проект включает разделы стандартизации и контроля качества, безопасности жизнедеятельности на производстве с обеспечением безопасных условий труда при выполнении каменных работ, противопожарных мероприятий, охраны окружающей среды и защиты населения и территорий в чрезвычайных ситуациях с оборудованием убежища в подвале.

Диплом №2175 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Монолитная каркасная система: полная каркасная схема с колоннами 300×500 мм, диафрагмами жесткости и безбалочными перекрытиями — современная конструктивная схема.
• Расчет в программе ЛИРА: соответствие актуальным требованиям проектирования многоэтажных зданий.
• Технико-экономическое сравнение: анализ вариантов конструкций с определением экономического эффекта и сметной стоимости.
• Многофункциональность: сочетание жилых и офисных помещений в одном здании с изолированными входами.
• Трехслойные стены: энергоэффективное решение с облицовочным кирпичом, пенополистиролом и легкобетонным блоком.
• Монолитная плита фундамента: из бетона класса B20 — надежное основание для многоэтажного здания.
• Сетевой график: оптимизация сроков строительства и расчет критического пути.
• Полный комплекс организационных решений: стройгенплан, календарный график, расчет временных зданий и коммуникаций.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности, защите населения в ЧС и оборудование убежища.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2175 по доступной цене — 5 000 рублей.
