Дипломный проект №2053 «9-ти этажный жилой дом с пристроенным помещением в г. Воронеж» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для постоянного проживания семей различной численности. Проект выполнен с учетом климатических условий Воронежской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входит пояснительная записка и графическая часть, охватывающие архитектурные, конструктивные, технологические и организационные аспекты строительства.

Проектируемый объект — 9-этажный жилой дом с пристроенным нежилым помещением, расположенный в городе Воронеж. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфорту проживания. Здание предназначено для постоянного проживания семей различной численности и включает в себя 108 квартир, из которых 54 двухкомнатных и 54 однокомнатных. Общая площадь жилого дома составляет 5 804 м², жилая площадь — 3 155 м².

Пристроенное нежилое помещение имеет два этажа и предназначено для размещения торгового зала и вспомогательных помещений. Размеры пристройки в осях А–И составляют 21 900 мм, в осях 1–16 — 17 700 мм. Высота первого этажа пристройки — 3,3 м, высота торгового зала в чистоте — 3,0 м, высота второго этажа — 2,8 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоквартирных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2053 предлагает оптимальное соотношение цены и качества.

Жилой дом оборудован водопроводом, канализацией, отоплением, вентиляцией, газом, электроснабжением и мусоропроводом. В доме предусмотрен лифт грузоподъемностью 400 кг на 5 человек. Количество лестниц в жилом здании — 3, лифтов — 3; в нежилом помещении — 2 лестницы. Окна выполнены с двойным остеклением в деревянных переплетах, двери деревянные высотой 2,07 м и шириной 0,81 м. Здание имеет подвал в осях 1–11.

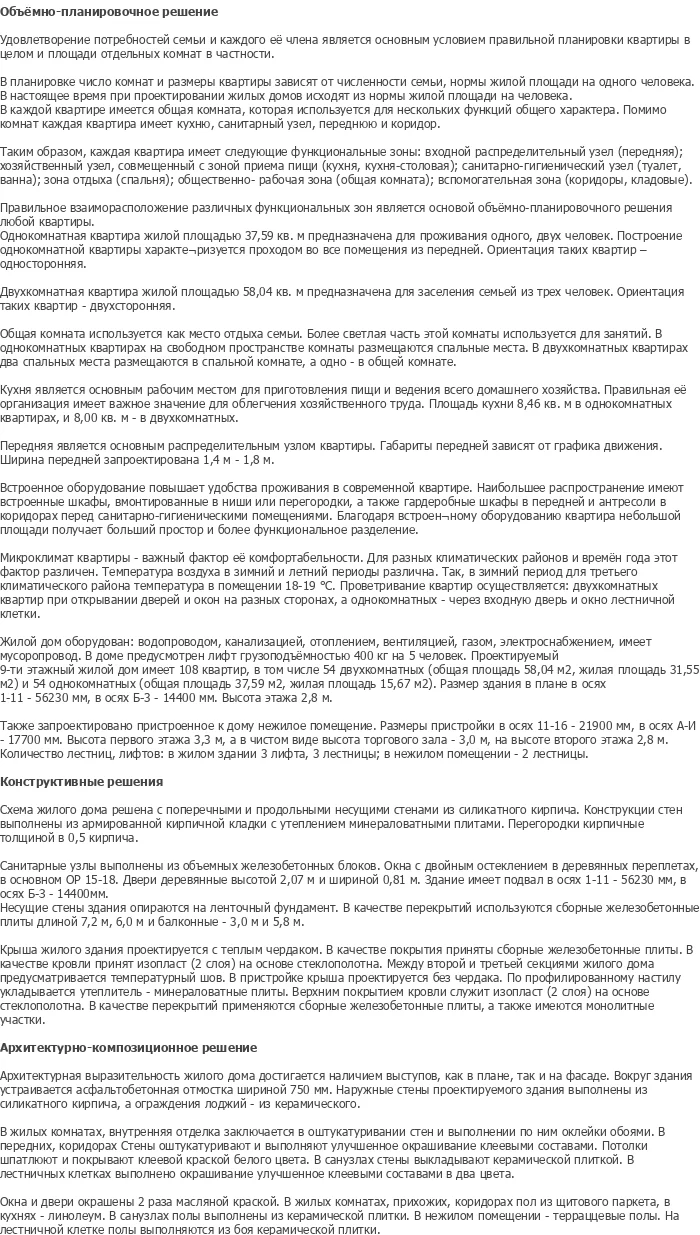

Функциональные связи в здании решены с учетом требований к комфортному проживанию и санитарно-гигиеническим нормам. Планировочная структура жилого дома базируется на четком зонировании помещений по функциональному назначению. Каждая квартира имеет следующие функциональные зоны: входной распределительный узел (передняя), санитарно-гигиенический узел (кухня, ванная), зона отдыха (спальня), общественно-рабочая зона (общая комната), вспомогательная зона (коридоры, кладовые).

Однокомнатная квартира жилой площадью 37,59 м² предназначена для проживания одного-двух человек. Построение однокомнатной квартиры характеризуется проходом во все помещения из передней, ориентация двусторонняя. Двухкомнатная квартира жилой площадью 58,04 м² предназначена для заселения семьей из трех человек, ориентация также двусторонняя. Общая комната используется как место отдыха семьи, более светлая часть — для занятий. В однокомнатных квартирах спальные места размещаются в общей комнате, в двухкомнатных — в отдельной спальне.

Кухня является основным рабочим местом для приготовления пищи. Площадь кухни составляет 8,46 м² в однокомнатных квартирах и 8,00 м² в двухкомнатных. Передняя является основным распределительным узлом квартиры, ширина передней запроектирована 1,4–1,8 м. Встроенное оборудование повышает удобства проживания: встроенные шкафы, вмонтированные в ниши или перегородки, а также гардеробные шкафы в передней и антресоли в коридорах перед санитарно-гигиеническими помещениями. Микроклимат квартир обеспечивает комфортное проживание: температура воздуха в зимний и летний периоды различна, проветривание осуществляется через окна и входные двери.

Схема жилого дома решена с поперечными и продольными несущими стенами из силикатного кирпича. Конструкции стен выполнены из армированной кирпичной кладки с утеплением минераловатными плитами. Перегородки кирпичные толщиной 0,5 кирпича. Санитарные узлы выполнены из объемных железобетонных блоков. Несущие стены здания опираются на ленточный фундамент. В качестве перекрытий используются сборные железобетонные плиты длиной 7,2 м, 6,0 м и балконные — 3,0 м и 5,8 м.

Крыша жилого здания проектируется с теплым чердаком. В качестве покрытия приняты сборные железобетонные плиты. В качестве ковша принят изопласт (2 слоя) на основе стеклохолста. Между второй и третьей секциями жилого дома предусматривается температурный шов. В пристройке крыша проектируется без чердака, по профилированному настилу укладывается утеплитель — минераловатные плиты. Верхним покрытием кровли служит изопласт (2 слоя) на основе стеклохолста. В качестве перекрытий применяются сборные железобетонные плиты, а также имеются монолитные участки.

Архитектурная выразительность жилого дома достигается наличием выступов, как в плане, так и на фасаде. Вокруг здания устраивается асфальтобетонная отмостка шириной 750 мм. Наружные стены проектируемого здания выполнены из силикатного кирпича, а ограждения лоджий — из керамического. В жилых комнатах внутренняя отделка заключается в оштукатуривании стен и выполнении по ним оклейки обоями. В передних, коридорах стены отштукатуривают и выполняют улучшенное окрашивание клеевыми составами. Потолки шпаклюют и покрывают клеевой краской белого цвета. В санузлах стены выкладывают керамической плиткой, в пестичных клетках — окрашивание улучшенное клеевыми составами в два цвета.

Окна и двери окрашены в раза масляной краской. В жилых комнатах, прихожих, коридорах полы из щитового паркета, в кухнях — линолеум, в санузлах полы выполнены из керамической плитки. В нежилом помещении — террацевые полы. На лестничной клетке полы выполняются из боя керамической плитки.

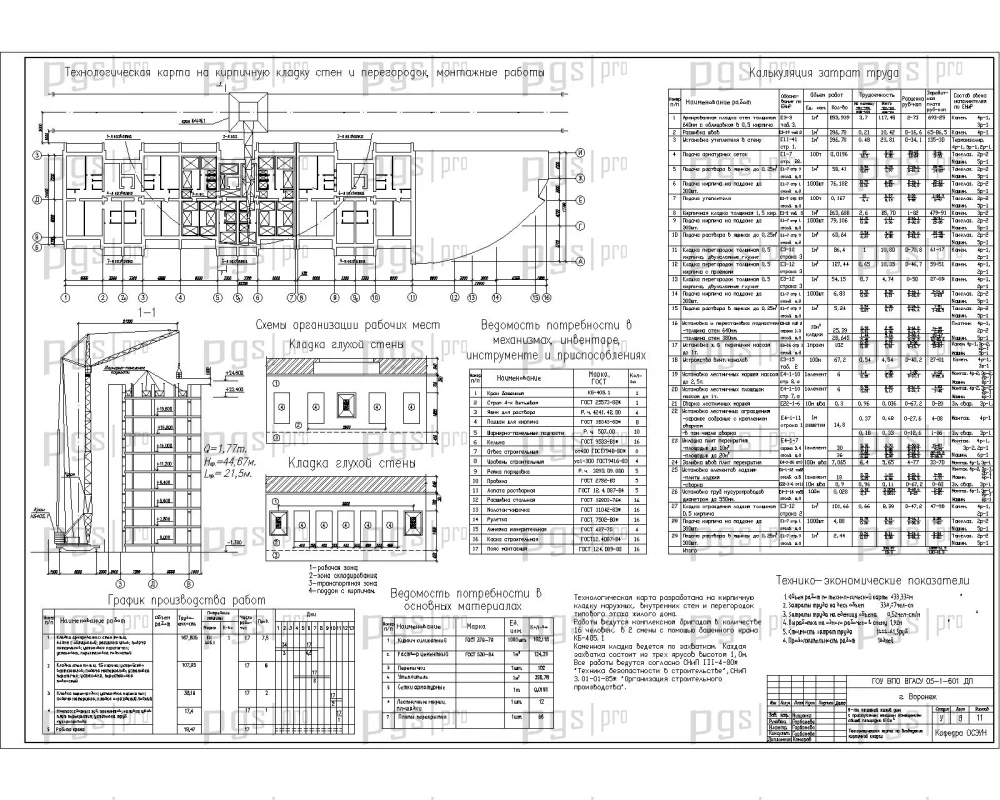

Технологическая карта на возведение кирпичной кладки включает объемы работ, способы производства кладки наружных и внутренних стен типового этажа, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Кладка выполняется с применением подъемных кранов и растворонасосов с соблюдением технологической последовательности работ.

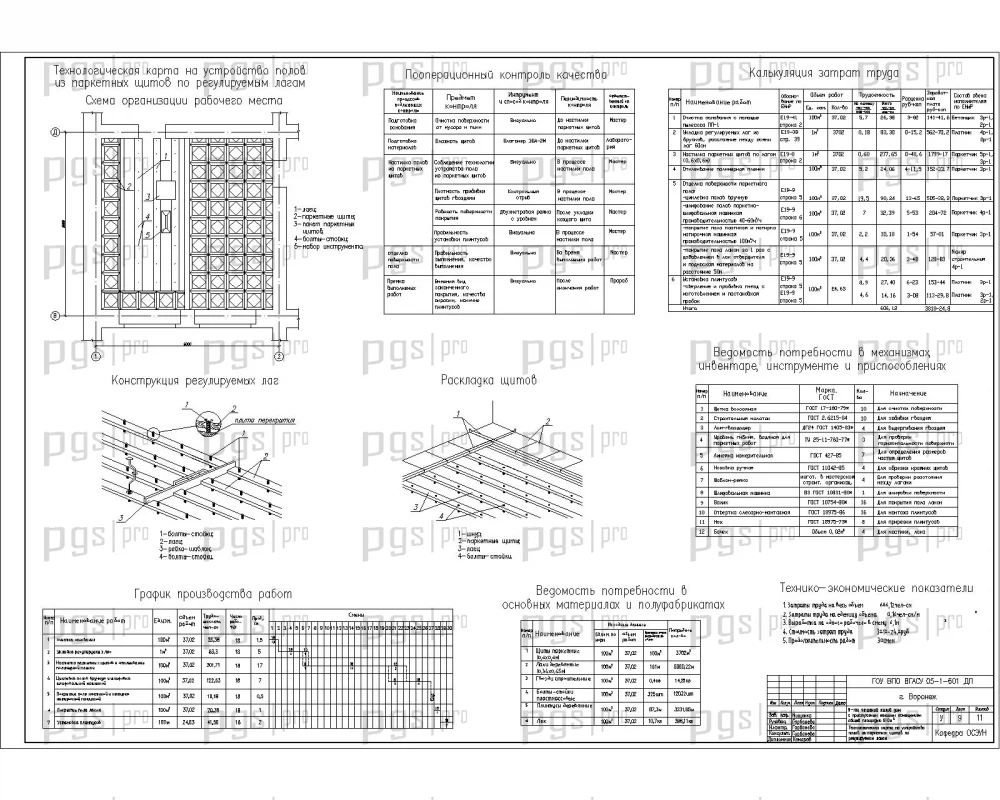

Технологическая карта на устройство полов из паркетных щитов по регулируемым лагам содержит технологию монтажа полов в жилых комнатах и коридорах жилого дома, включая устройство регулируемых лаг, укладку паркетных щитов, мероприятия по гидроизоляции и пароизоляции основания.

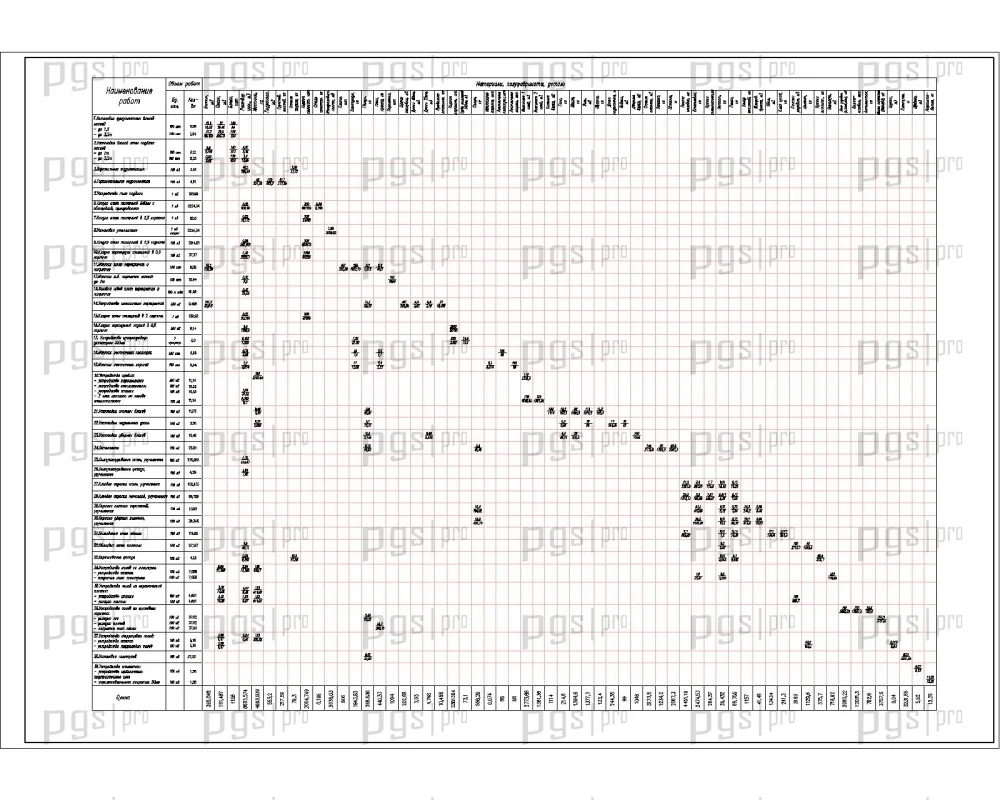

Календарный план составлен с учетом технологической последовательности работ при строительстве: земляные работы, устройство фундаментов, возведение стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

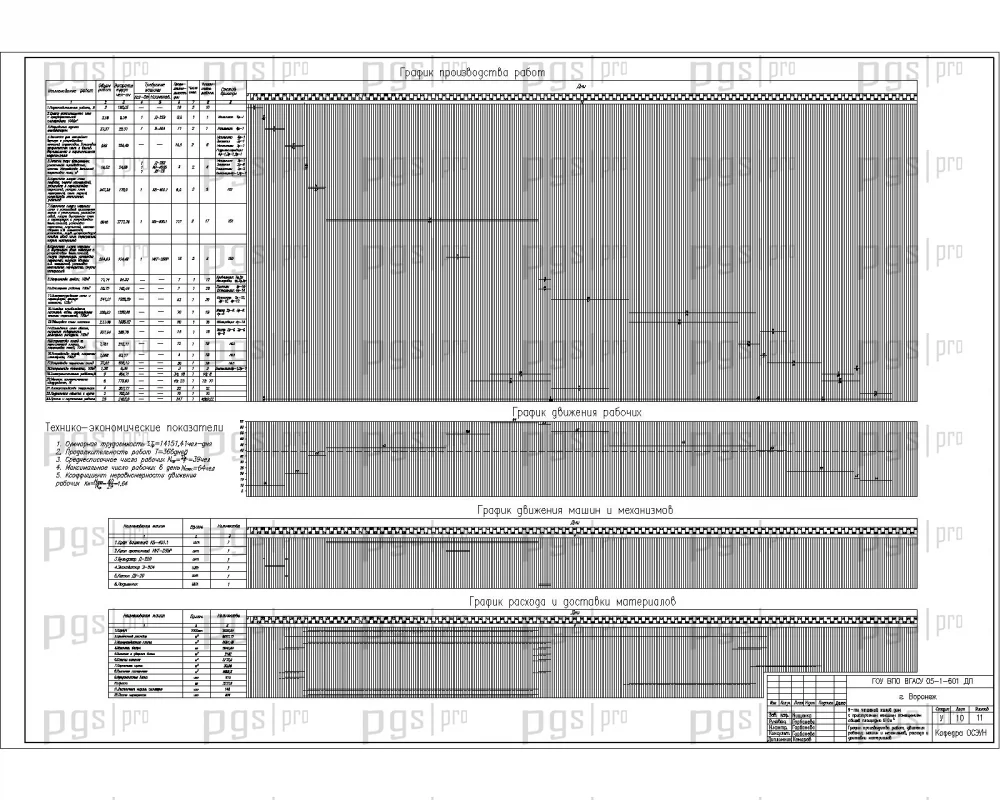

График производства работ, движения рабочих, машин и механизмов, расхода и доставки материалов содержит расчет численности персонала, организацию складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

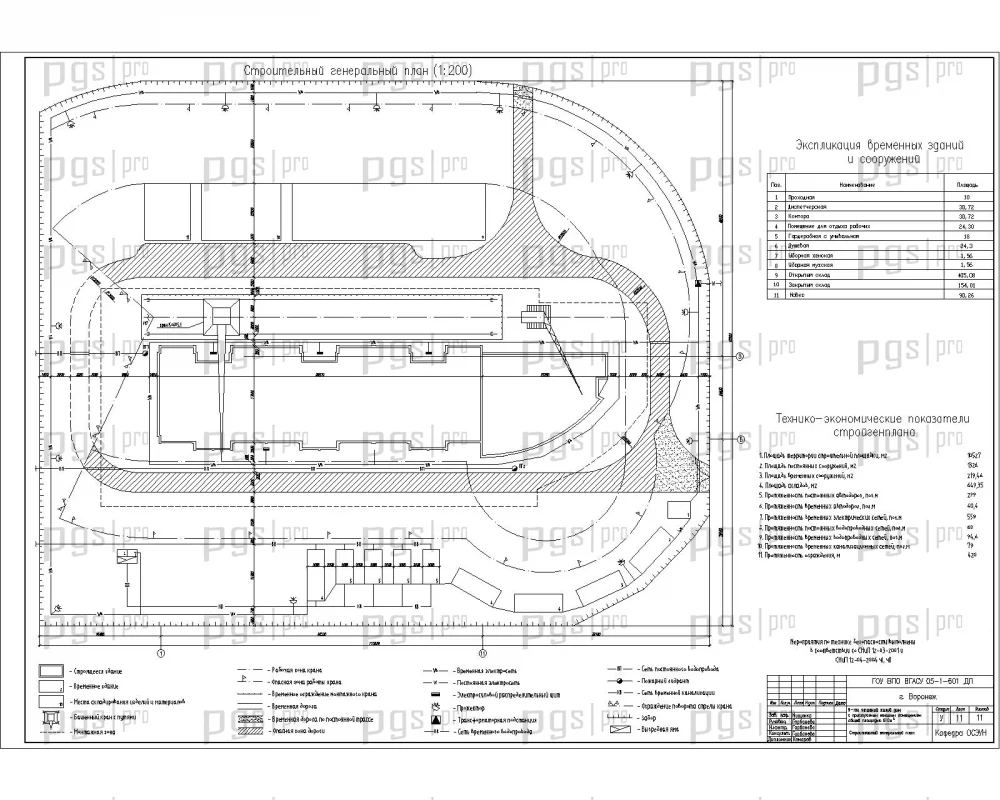

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки.

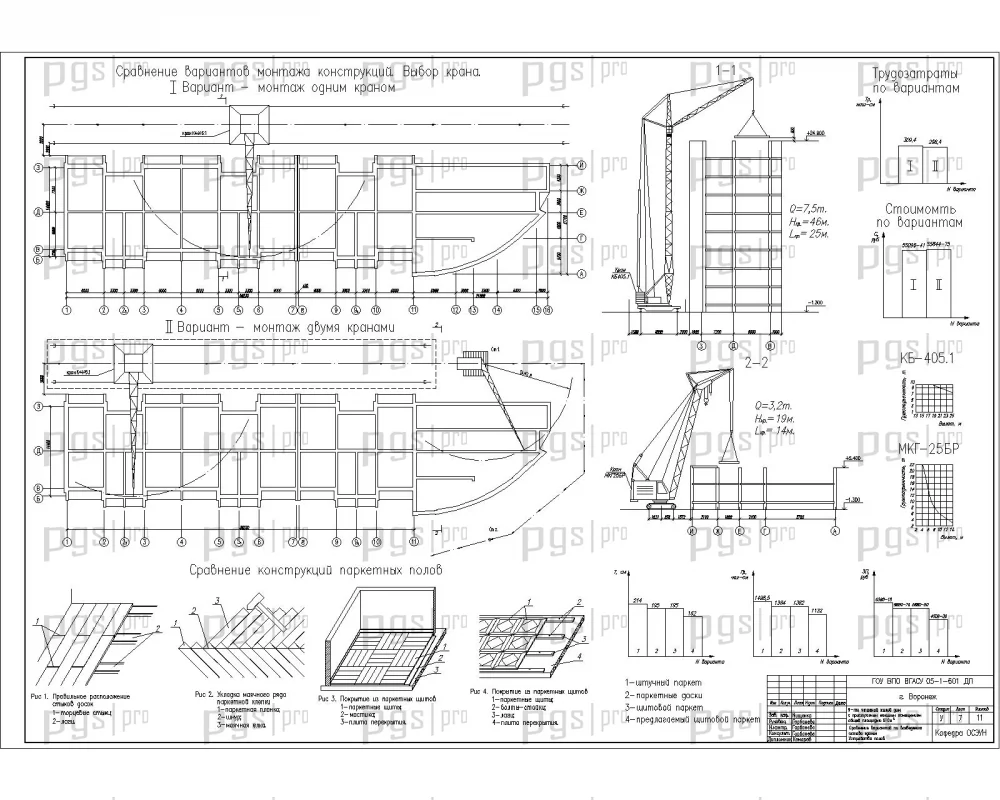

Сравнение вариантов по возведению остова здания включает технико-экономическое обоснование выбора оптимального варианта строительства с учетом прочности несущих конструкций, стоимости работ, сроков строительства и эксплуатационных характеристик.

Диплом №2053 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование многоквартирных жилых домов — востребованное направление в современном строительстве.
• Сложный инженерный объект: 9-этажное здание с пристроенным нежилым помещением, учитывающее прочность несущих конструкций и инженерное оборудование.

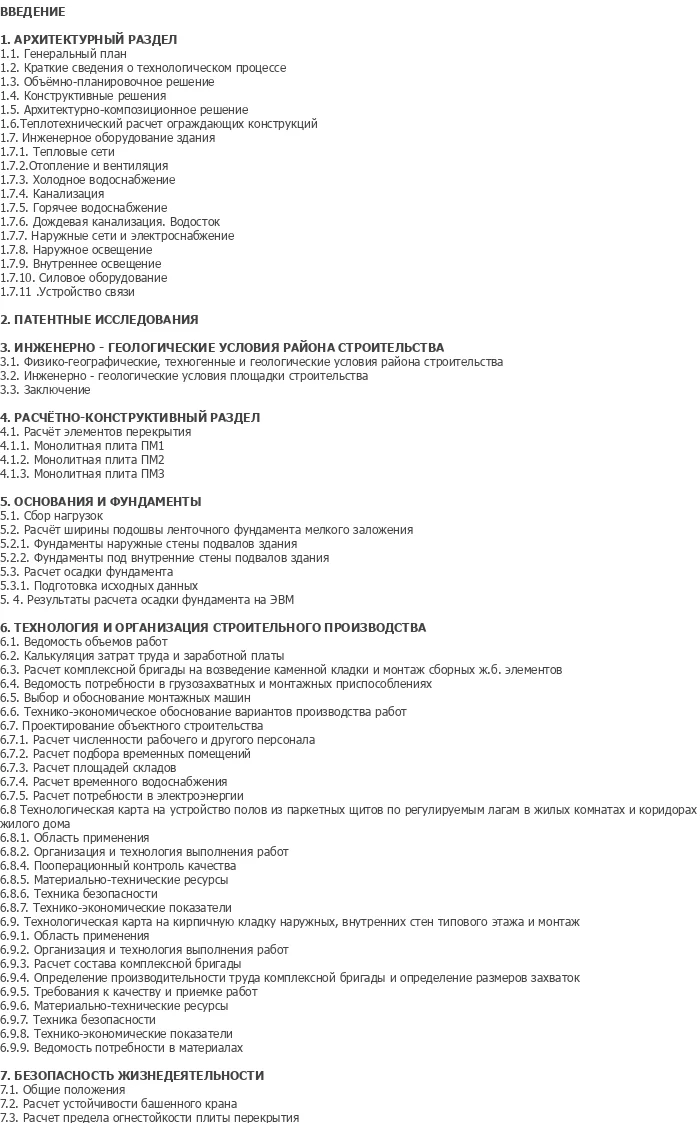

• Полная комплектация: 157 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, лестничные марши, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Оптимальная стоимость: доступная цена 3 900 рублей за полноценный дипломный проект.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2053 по доступной цене — 3 900 рублей.
