Дипломный проект №6003 «Мониторинг проектных решений и строительства магазина Корзинка в г. Минусинск» разработан по специальности ГСХ (Городское строительство и хозяйство) и представляет собой полноценный готовый диплом для защиты в строительном или экономическом вузе. Объект представляет собой одноэтажное торговое здание без подвала, предназначенное для розничной торговли продовольственными и непродовольственными товарами. Проект выполнен с учетом требований к мониторингу проектных решений и строительного производства, включает полный комплект пояснительной записки и графической части, оформленных в соответствии с ГОСТ. Данный шаблон проекта подходит студентам специальности ГСХ, а также специалистам по организации строительства и управлению недвижимостью.

Проектируемый объект — одноэтажное торговое здание магазина «Корзинка», расположенное в городе Минусинск. Данный готовый диплом по специальности ГСХ посвящен мониторингу проектных решений и организации строительства торгового объекта. Здание относится к категории малоэтажных общественных зданий и предназначено для осуществления розничной торговли продовольственными и непродовольственными товарами. Проект разработан с учетом современных требований к торговым объектам, включая рациональную организацию торгово-технологических процессов и удобство обслуживания покупателей.

Здание магазина имеет прямоугольную форму в плане с габаритными размерами 29,94 × 14,83 м и общей высотой 6,61 м. Конструктивная схема здания — каркасная, что обеспечивает гибкость планировочных решений и возможность перепланировки торговых помещений. Фундаменты под наружные стены выполнены ленточными из сборных бетонных блоков, а под колонны — стаканного типа. Наружные стены возведены из сборных железобетонных трехслойных сэндвич-панелей, обеспечивающих необходимую теплозащиту в условиях континентального климата Красноярского края. Данный шаблон проекта подходит студентам строительных специальностей, изучающим организацию и технологию строительства торговых объектов.

Кровля здания стропильная односкатная, покрытая асбестоцементными листами с боковыми элементами из металлических профлистов. Окна выполнены из пластикового профиля, двери — внутренние деревянные, наружные пластиковые и металлические. Полы во всех помещениях — мозаичные. Перегородки выполнены из гипсобетонных плит размером 80×40 см толщиной 8 см. Если вы ищете, где купить проект или скачать проект по направлению ГСХ — диплом №6003 предлагает оптимальное соотношение цены и качества.

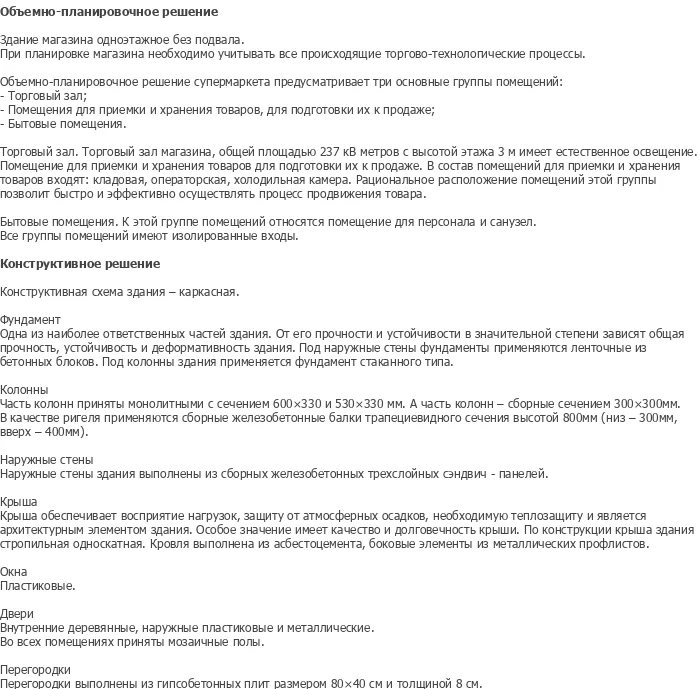

Объемно-планировочное решение магазина предусматривает три основные функциональные группы помещений, обеспечивающих полный цикл торгово-технологических процессов. Первая группа — торговый зал общей площадью 237 кв. метров с высотой этажа 3 м и естественным освещением. Вторая группа — помещения для приемки и хранения товаров, включающие кладовую, операторскую и холодильную камеру. Третья группа — бытовые помещения для персонала и санузел. Все группы помещений имеют изолированные входы, что обеспечивает санитарно-гигиенические нормы и рациональную организацию движения товарных и пассажирских потоков.

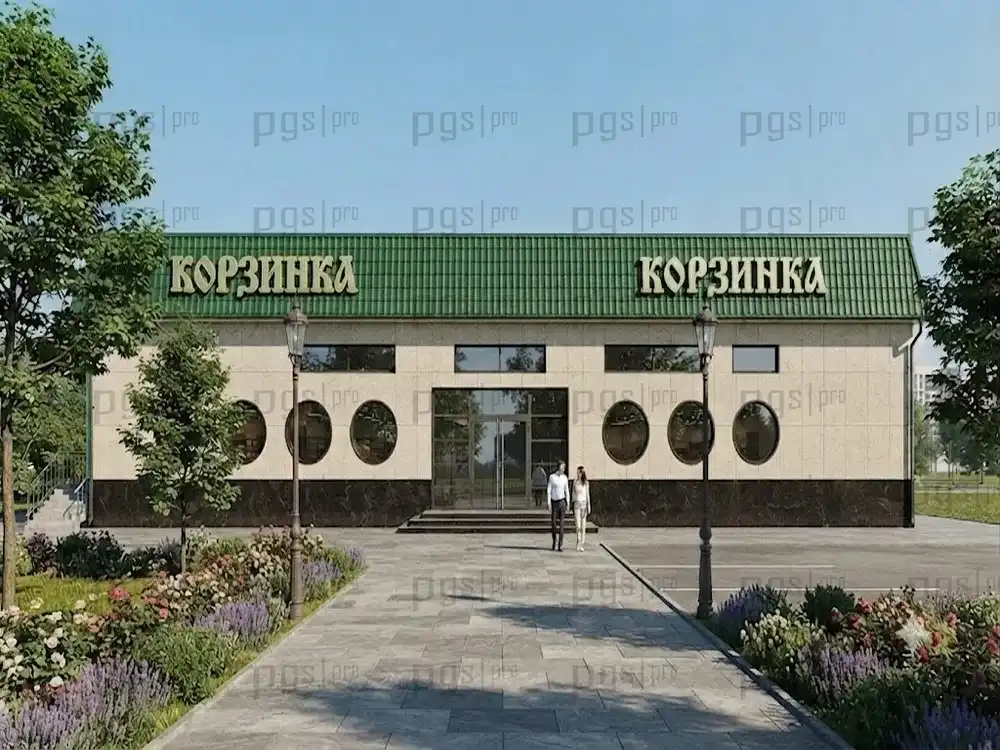

Рациональное расположение помещений для приемки и хранения товаров позволяет быстро и эффективно осуществлять процесс продвижения товара к торговому залу. К бытовым помещениям относятся комнаты для персонала и санитарные узлы. Архитектурный облик здания формируется сочетанием функциональности и лаконичности, характерной для торговых объектов малоэтажной застройки. Фасады решены с учетом визуальной привлекательности и узнаваемости бренда «Корзинка». Данный дипломная работа демонстрирует комплексный подход к проектированию торговых объектов с учетом требований ГСХ.

Проект предусматривает удобную организацию подъездных путей и площадок для разгрузки товаров, а также парковочных мест для посетителей. Благоустройство прилегающей территории включает озеленение, пешеходные дорожки и наружное освещение. Все архитектурно-планировочные решения выполнены в соответствии с действующими строительными нормами и правилами для торговых зданий.

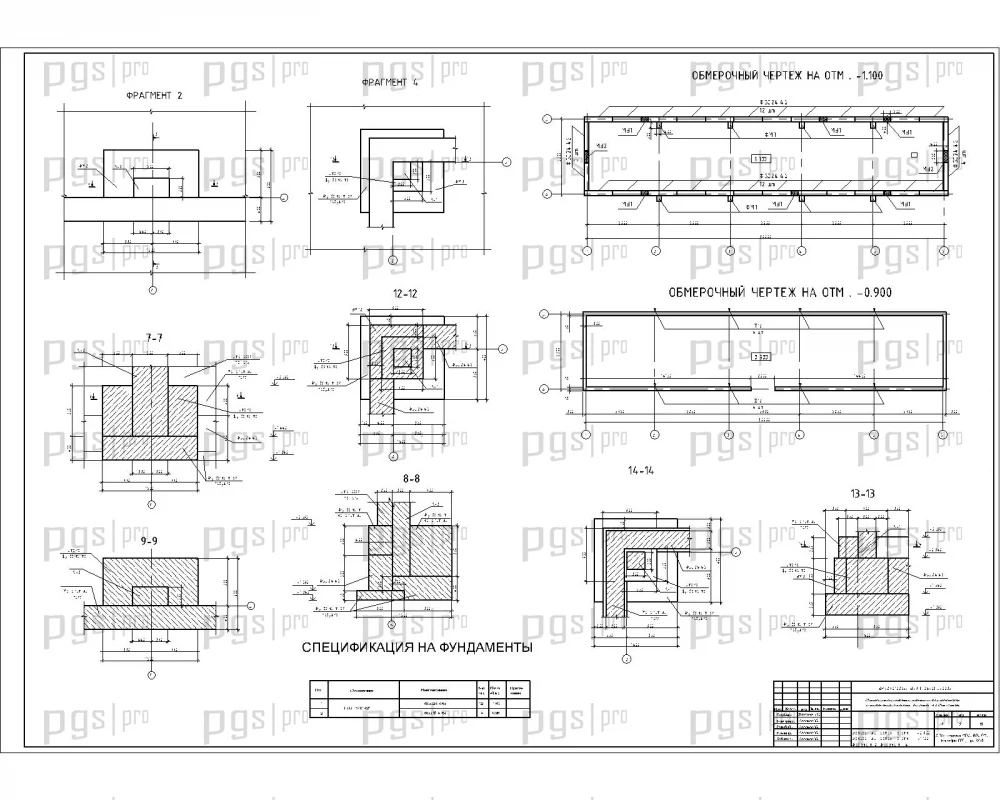

Конструктивная схема здания — каркасная с применением сборных и монолитных железобетонных элементов. Фундамент является одной из наиболее ответственных частей здания, от прочности и устойчивости которого в значительной степени зависит общая прочность, устойчивость и деформативность всей конструкции. Под наружные стены применены ленточные фундаменты из сборных бетонных блоков. Под колонны здания использованы фундаменты стаканного типа, обеспечивающие надежную опору для несущих конструкций каркаса.

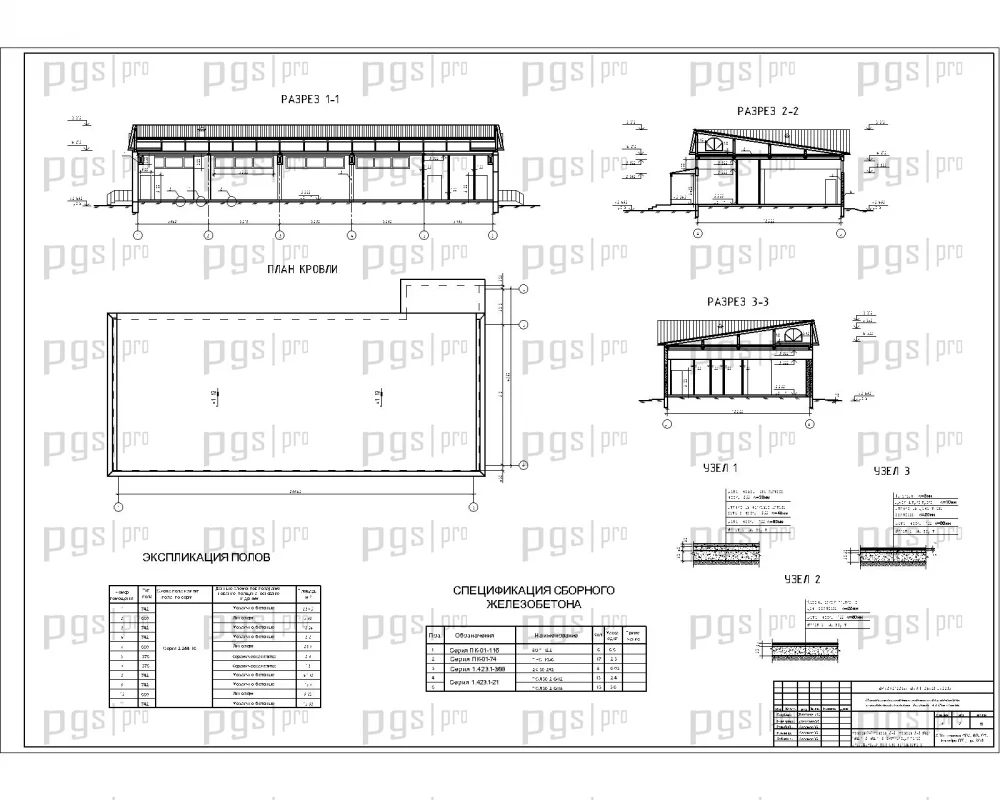

Часть колонн выполнена монолитными с сечением 600×330 мм и 530×330 мм, а часть — сборными с сечением 300×300 мм. В качестве ригелей применяются сборные железобетонные балки трапециевидного сечения высотой 800 мм (низ — 300 мм, верх — 400 мм). Наружные стены здания выполнены из сборных железобетонных трехслойных сэндвич-панелей, обеспечивающих высокие теплотехнические характеристики и быстроту монтажа. Кровля стропильная односкатная, покрытие из асбестоцементных листов, боковые элементы — из металлических профлистов.

Окна выполнены из пластикового профиля, двери — внутренние деревянные, наружные пластиковые и металлические. Во всех помещениях приняты мозаичные полы. Перегородки выполнены из гипсобетонных плит размером 80×40 см и толщиной 8 см. Расчет конструкций выполнен ручным способом, что соответствует требованиям вузовской подготовки по специальности ГСХ. Данный готовый диплом содержит полный комплект конструктивных решений, необходимых для защиты.

Технологическая часть проекта включает разработку технологических карт на основные виды строительных работ. Технологическая карта на кладочно-монтажные работы содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Технологическая карта на устройство кровли включает технологию монтажа стропильной системы, обрешетки, укладки кровельного покрытия, а также мероприятия по гидроизоляции и пароизоляции.

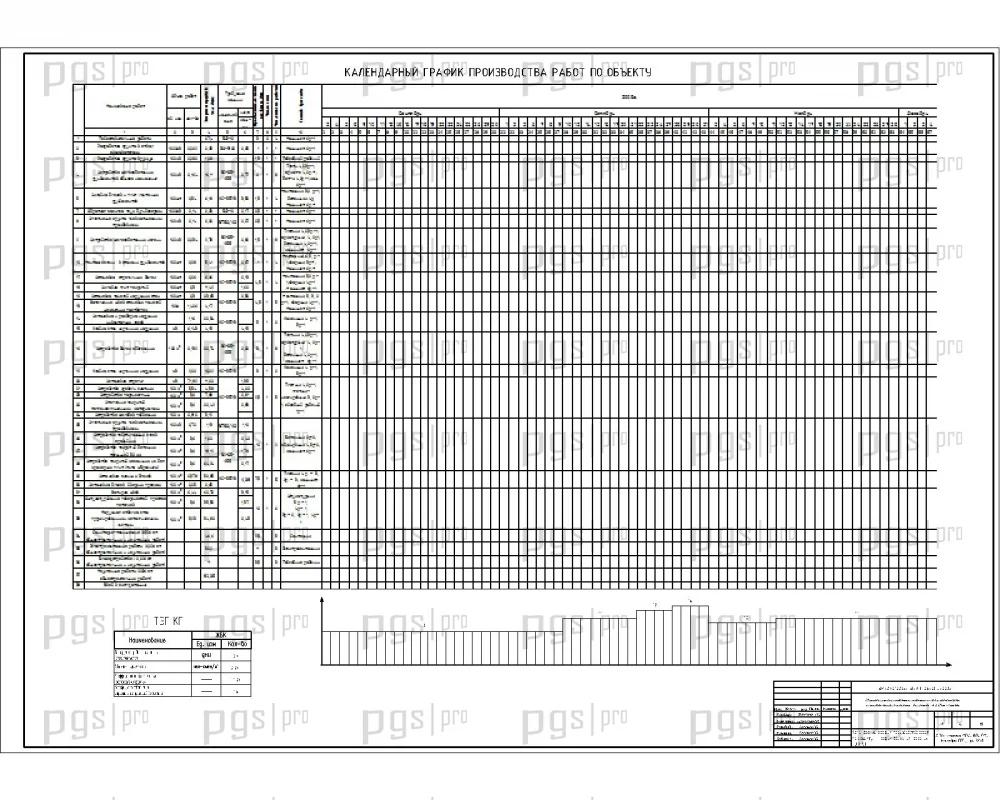

Календарный график производства работ составлен с учетом сезонности строительства в условиях Сибири и технологических пауз. График включает земляные работы, устройство фундаментов, монтаж каркаса и сэндвич-панелей, устройство перекрытий, кровельные работы, отделочные работы и монтаж инженерного оборудования. Предусмотрены технологические паузы для набора прочности бетонных конструкций. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций на строительной площадке.

Организационно-технологические решения включают расчет потребности во временных сооружениях, складском хозяйстве, обеспечение строительной площадки временными инженерными сетями, организацию дорожного движения и технико-экономические показатели стройгенплана. Экономический раздел проекта предусматривает составление локальной сметы №1, объектной сметы №1 и сводного сметного расчета стоимости строительства. Данный шаблон проекта демонстрирует полный цикл организации строительства торгового объекта от подготовительных работ до сдачи объекта в эксплуатацию.

Диплом №6003 выделяется среди аналогичных работ по ГСХ следующими характеристиками:

• Полная комплектация: 106 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Уникальная тематика: мониторинг проектных решений и строительства торгового объекта — востребованная тема для дипломной работы по ГСХ.
• Комплексный подход: проект охватывает архитектурно-планировочные, конструктивные, технологические и организационные решения.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Современные конструкции: применение сборных железобетонных сэндвич-панелей и каркасной схемы здания.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ГСХ.
• Адаптивность: возможность привязки проекта к любому региону России.
• Готовность к защите: соответствует ГОСТ по специальности ГСХ, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом по городскому строительству и хозяйству. Вы можете скачать проект или купить проект №6003 по доступной цене — 7 500 рублей. Данная дипломная работа подойдет для защиты в вузах, готовящих специалистов по организации строительства и управлению городским хозяйством.
