Дипломный проект №7001 «20-ти этажный жилой дом с 3-ух уровневой подземной стоянкой в г. Казани» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенной подземной автостоянкой. Проект выполнен с учетом климатических условий Республики Татарстан и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

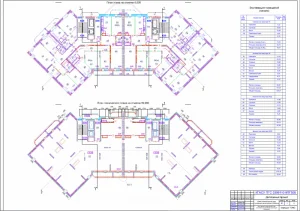

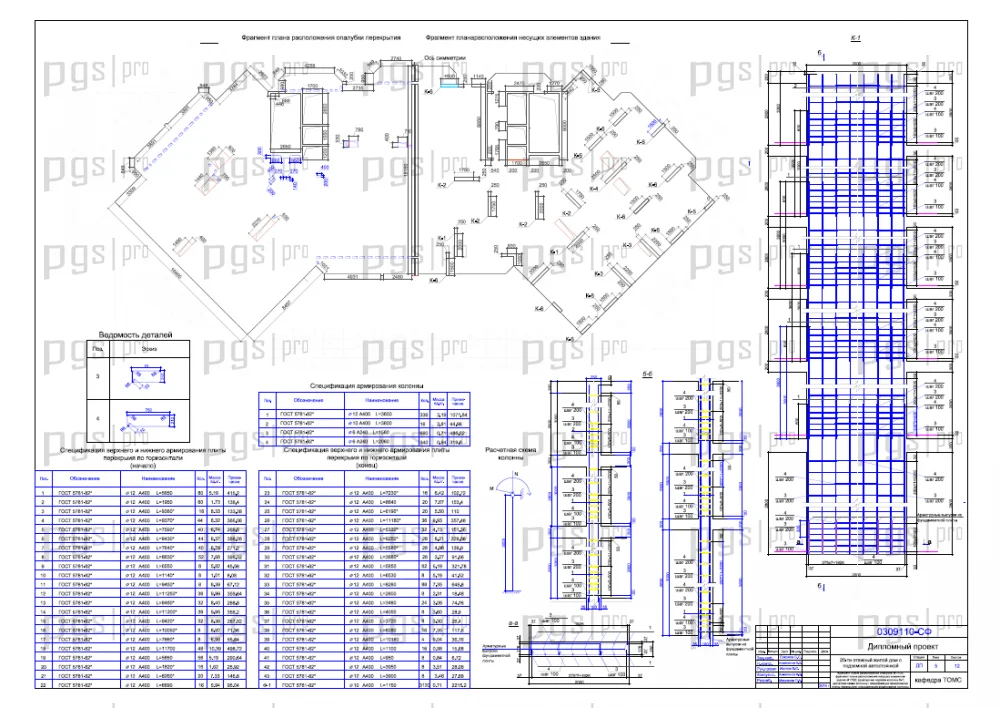

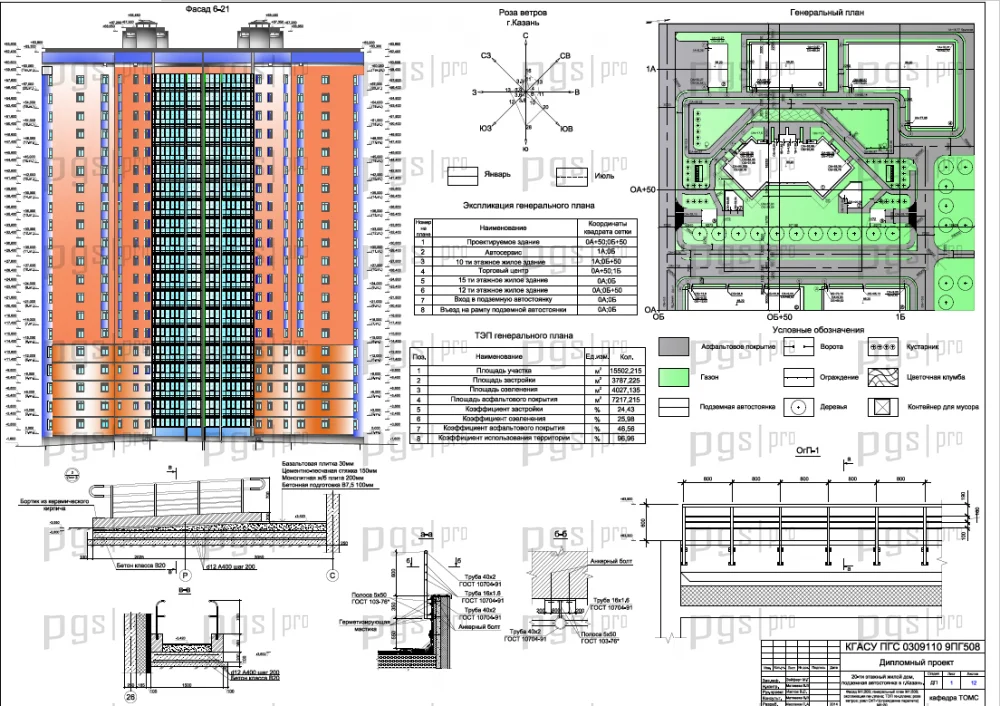

Состав графической части: фасад, генеральный план, план этажа 0.000, план цокольного этажа, планы подземной автостоянки, разрезы, узлы, конструктивная часть (планы, разрезы, узлы армирования), календарный план строительства, строительный генплан, ППР на устройство монолитных колонн, ППР на устройство вентилируемого фасада.

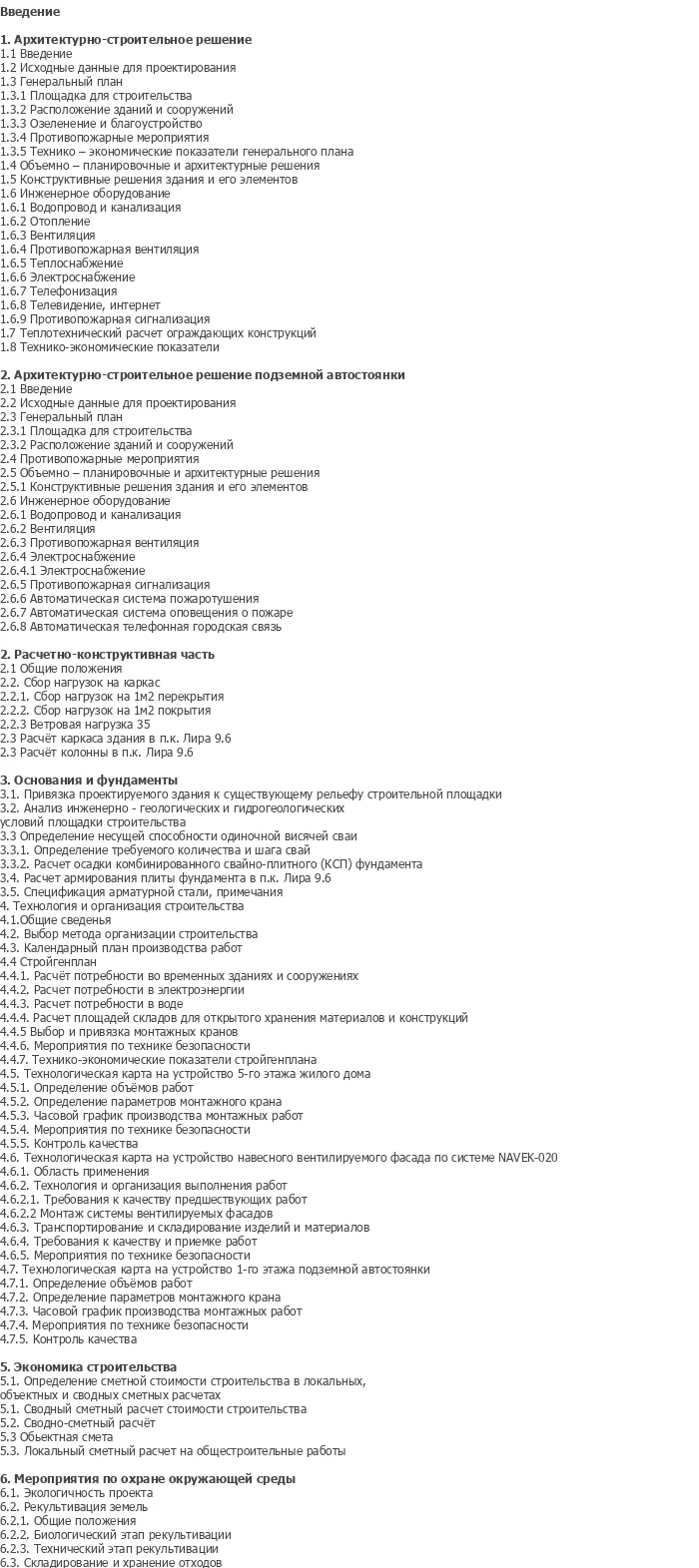

Состав пояснительной записки: исходные данные, архитектурно-строительное решение, объемно-планировочные и архитектурные решения, конструктивные решения здания и его элементов, инженерное оборудование, теплотехнический расчет ограждающих конструкций, расчетно-конструктивная часть (сбор нагрузок, расчет каркаса и колонны в п.к. Лира 9.6), основания и фундаменты, технология и организация строительства, экономика строительства, мероприятия по охране окружающей среды.

Проектируемый объект — 20-ти этажный жилой дом с трехуровневой подземной автостоянкой на 156 машино-мест, расположенный в г. Казани. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и безопасности многоэтажной жилой застройки. Здание имеет форму двух квадратов со стороной 17 м, совмещенных с прямоугольником 25×16 м. Имеются 2 пассажирских лифта и 2 грузовых, незадымляемая лестница с организацией эвакуации через воздушную зону, лифтовой холл, этажные холлы.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий с подземными автостоянками. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №7001 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, технических и подземных помещений.

Жилые этажи (1–18 типовых этажей): на каждом этаже по 8 квартир — 4 двухкомнатных, 2 трехкомнатных, 2 однокомнатных. Все балконы имеют остекление. В цокольном этаже — технические помещения, ИТП, электрощитовая, мусоросборные камеры, входной узел с консьержем.

Подземная автостоянка (3 уровня): автопарковка на 156 машино-мест с въездом/выездом, вентиляцией, освещением и пожаротушением.

Наружные ограждающие конструкции: внутренняя верста каменной кладки 250 мм из полнотелого кирпича плотностью 1,8 т/м³; утеплитель Aquastatik 120 мм; утеплитель Технофас 50 мм; отделка керамогранитными плитками по системе Навек-020; вентилируемый зазор 45 мм; окна ПВХ-профиля, трехкамерные.

Перегородки между квартирами двухслойные, 250 мм. Внутренняя отделка — улучшенная штукатурка под обои. Полы: цементно-песчаная стяжка 60 мм, звукоизоляция ROCKWOOL 30 мм, ламинат Tarkett 10 мм.

Несущая система: монолитный железобетонный каркас. Перекрытия монолитные безбалочные 200 мм. Вертикальные несущие элементы — пилоны шириной 250 мм. Ветровые нагрузки воспринимаются ядром жесткости и диафрагмами жесткости 200 мм.

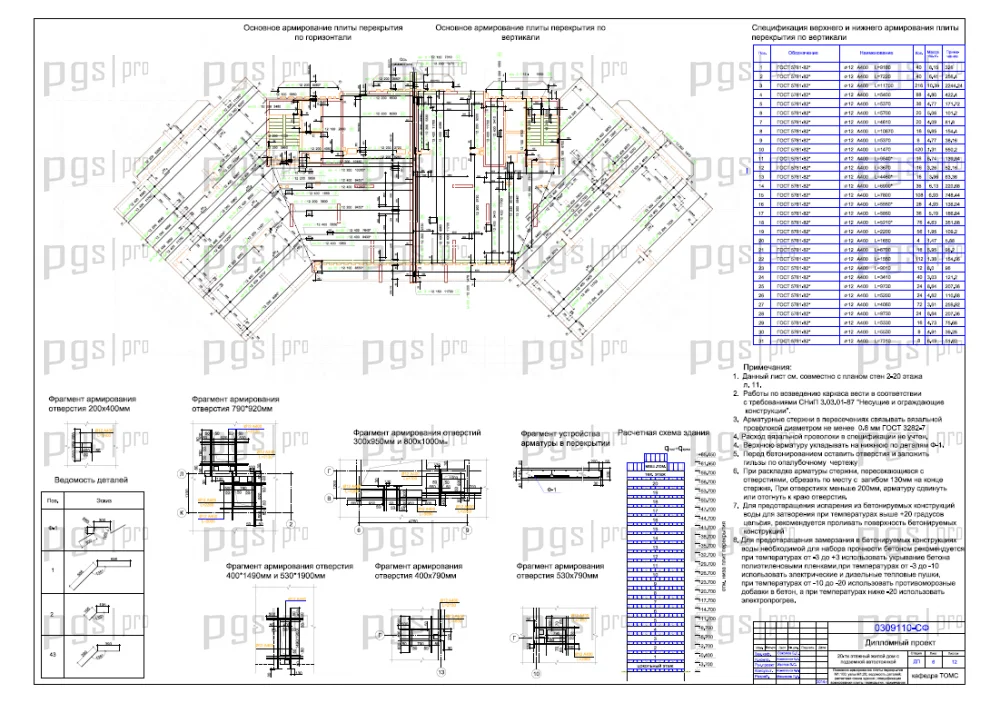

Фундамент: свайно-плитный. Расчет несущей способности висячей сваи, осадки КСП фундамента, армирования плиты в п.к. Лира 9.6.

Наружные стены: самонесущие кирпичные с вентилируемым фасадом Навек-020. Теплотехнический расчет ограждающих конструкций.

Перекрытия: монолитные безбалочные 200 мм. Сбор нагрузок на 1 м², расчет каркаса и колонны в п.к. Лира 9.6.

Кровля: плоская с водоотводом.

Инженерное оборудование: водопровод и канализация, отопление, вентиляция, противопожарная вентиляция, теплоснабжение, электроснабжение, телевидение, интернет, телефония, противопожарная сигнализация, автоматическая система пожаротушения, автоматическая система оповещения о пожаре, автоматическая телефонная городская связь.

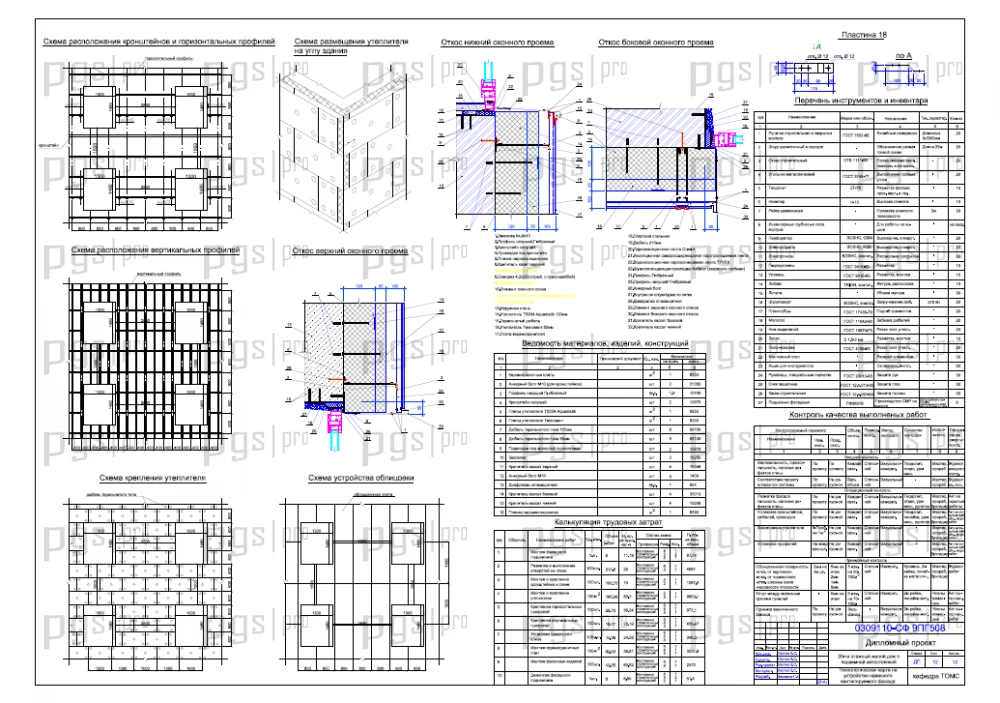

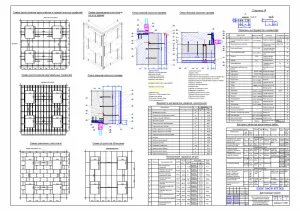

Технологическая карта на устройство навесного вентилируемого фасада NAVEK-020: технология выполнения работ, монтаж системы, транспортирование материалов, требования к качеству и приемке, мероприятия по технике безопасности.

Технологическая карта на устройство 1-го этажа подземной автостоянки: объемы работ, параметры монтажного крана, часовой график, мероприятия по технике безопасности, контроль качества.

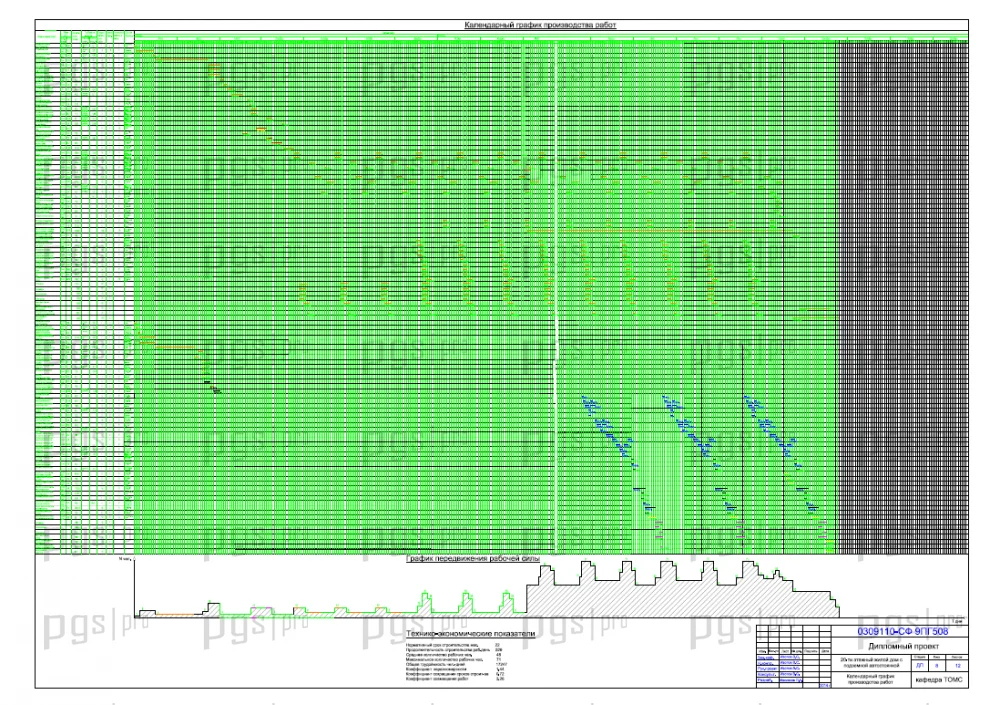

Календарный план производства работ составлен с учетом сезонности и технологических пауз.

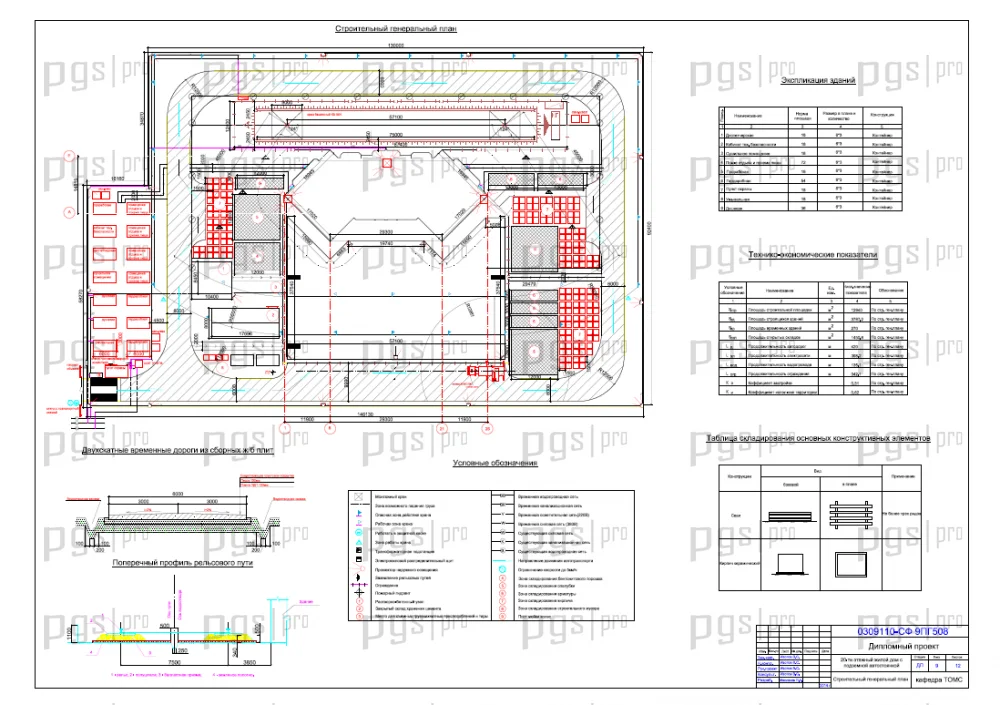

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего, строительный объем здания, сметная стоимость 1 м², нормативная продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Экономика строительства: сметная стоимость в локальных, объектных и сводных сметных расчетах, объектная смета, локальный сметный расчет.

Мероприятия по охране окружающей среды: экологичность проекта, рекультивация земель, складирование отходов.

Диплом №7001 выделяется среди аналогичных работ по ПГС:

• Высокая этажность: 20 этажей с трехуровневой подземной автостоянкой — сложный объект для защиты.
• Современные конструкции: монолитный железобетонный каркас, свайно-плитный фундамент, вентилируемый фасад Навек-020.
• Полный инженерный расчет: сбор нагрузок, расчет каркаса и колонны в п.к. Лира 9.6, расчет фундамента.
• Технологические карты: на вентилируемый фасад и на 1-й этаж подземной автостоянки.
• Практическая направленность: календарный график, строительный генплан, ТЭП, экономика строительства.
• Экологическая составляющая: раздел по охране окружающей среды.
• Адаптивность: привязка к любому региону России через пересчет теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, 176 листов ПЗ и 12 листов графики.

На pgsdiplom.pro доступен полный комплект и отдельные разделы. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС. Вы можете скачать проект или купить проект №7001 по доступной цене — 2 370 рублей.
