Дипломный проект №7003 «Жилой дом с офисами и подземной стоянкой в г. Набережные Челны» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенными офисными помещениями и подземной автостоянкой. Проект выполнен с учетом климатических условий Республики Татарстан и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Состав графической части: визуализация здания, фасад, генеральный план, план на отм. 0.000, разрез, узлы, план типового этажа, план подземного гаража, план кровли, конструирование плиты перекрытия, конструирование колонны, конструирование фундаментов, конструирование подпорной стены, армирование фундаментной плиты, технологическая карта на устройство подземной стоянки, технологическая карта на устройство монолитных колонн, строительный генеральный план.

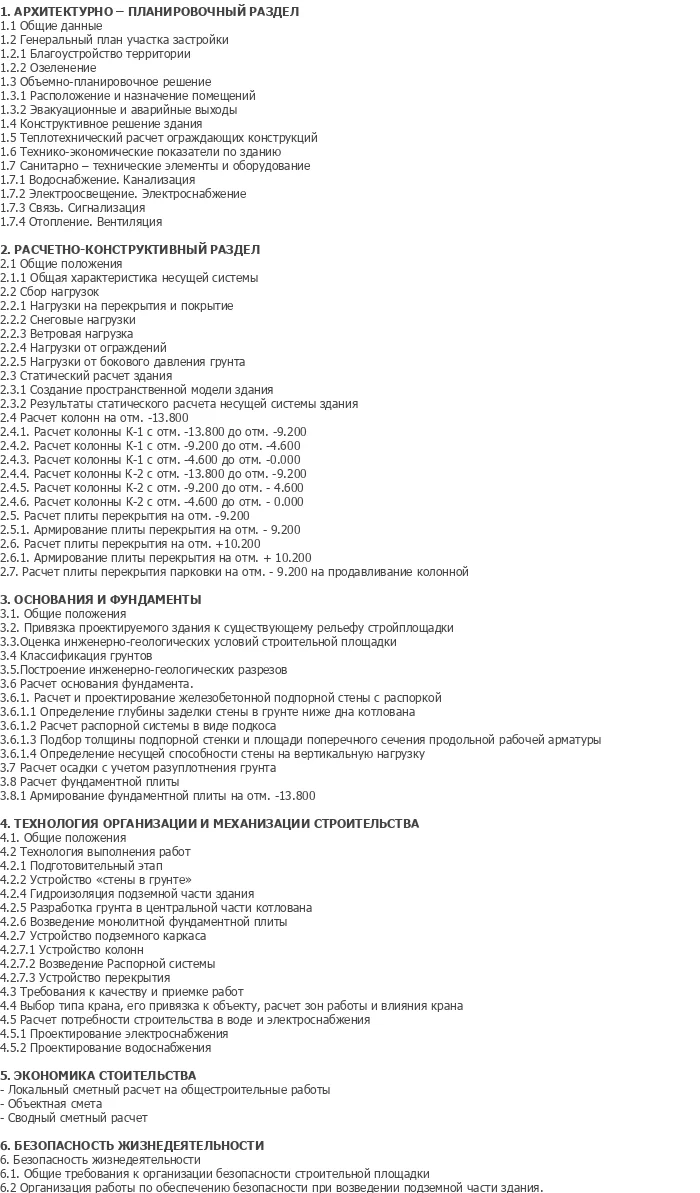

Состав пояснительной записки: архитектурно-планировочный раздел (общие данные, генеральный план, благоустройство, озеленение, объемно-планировочное решение, конструктивное решение здания, пожарная безопасность, теплотехнический расчет ограждающих конструкций, технико-экономические показатели, санитарно-техническая часть, экологическая безопасность), расчетно-конструктивный раздел (общие положения, сбор нагрузок, статический расчет пространственной модели в ПК Мономах 4.5, анализ результатов, расчет конструктивных элементов каркаса, результаты расчета перекрытия, расчет колонны, статический расчет колонны, расчетная записка ПК Мономах 4.5, выводы), основания и фундаменты (оценка инженерно-геологических условий, классификация грунтов, построение разрезов, расчет основания фундамента, проектирование железобетонной подпорной стены с распоркой, расчет фундаментной плиты), технология организации и механизация строительства, экономика строительства, безопасность жизнедеятельности.

Проектируемый объект — 24-этажный жилой дом с офисными помещениями и трехуровневой подземной автостоянкой на 180 автомобилей, расположенный в г. Набережные Челны. Дом предусматривает 129 жилых квартир. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и безопасности многофункциональной высотной застройки. Здание имеет габаритные размеры 42,2 × 22,47 м в плане и высоту 81,85 м.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий со смешанным функционалом. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №7003 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, офисных, технических и подземных помещений.

Жилые этажи: типовые этажи с 129 жилыми квартирами. Архитектурно-планировочное решение этажей выполнено с учетом требований к инсоляции, естественному освещению и вентиляции помещений. Расположение и назначение помещений, эвакуационные и аварийные выходы спроектированы в соответствии с нормами пожарной безопасности.

Офисные помещения: расположены в нижних этажах здания, обеспечивая удобный доступ и функциональную связь с жилой частью.

Подземная автостоянка (3 уровня): автопарковка на 180 автомобилей с организацией въезда и выезда, вентиляцией, освещением и системой пожаротушения.

Наружные ограждающие конструкции: стены из блоков газобетон марки D-600 с облицовкой силикатным кирпичом. Выполнен теплотехнический расчет ограждающих конструкций с учетом климатических условий г. Набережные Челны.

Благоустройство территории и озеленение: выполнены в соответствии с генеральным планом участка застройки.

Санитарно-техническая часть: водоснабжение, канализация, электроосвещение, электроснабжение, связь, сигнализация, отопление, вентиляция.

Несущая система: каркасная система с монолитными колоннами. Выполнен статический расчет пространственной модели в программном комплексе Мономах, анализ результатов расчета, расчет конструктивных элементов каркаса, результаты расчета для перекрытия, расчет колонны К-1 и К-2 с различных отметок, статический расчет колонны, расчетная записка ПК Мономах.

Фундамент: свайно-плитный. Выполнена оценка инженерно-геологических и гидрогеологических условий площадки строительства, классификация грунтов, построение инженерно-геологических разрезов. Расчет основания фундамента, проектирование железобетонной подпорной стены с распоркой, расчет фундаментной плиты с армированием на отм. -13,800.

Наружные стены: блоки газобетон марки D-600 с облицовкой силикатным кирпичом. Теплотехнический расчет ограждающих конструкций.

Перекрытия: монолитное железобетонное. Конструирование плиты перекрытия, армирование плиты перекрытия на различных отметках, расчет плиты перекрытия парковки на продавливание колонной.

Кровля: плоская с организацией водоотвода.

Подпорная стена: железобетонная подпорная стена с распоркой. Определение глубины заделки стены в грунте, расчет распорной системы в виде подкоса, подбор толщины подпорной стенки и площади поперечного сечения продольной рабочей арматуры, определение несущей способности стены на вертикальную нагрузку.

Технологическая карта на устройство подземной стоянки: подготовительный этап, устройство стены в грунте, гидроизоляция подземной части здания, разработка грунта в центральной части котлована, возведение монолитной фундаментной плиты, устройство подземного каркаса, устройство колонн, возведение распорной системы, устройство перекрытия, требования к качеству и приемке работ, выбор типа крана, его привязка к объекту, расчет зон работы и влияния крана, расчет потребности строительства в воде и электроснабжении, проектирование электроснабжения и водоснабжения.

Технологическая карта на устройство монолитных колонн: технология выполнения работ, монтаж опалубки, армирование, бетонирование, требования к качеству и приемке, мероприятия по технике безопасности.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, расчет персонала, организацию складского хозяйства, освещение, водоснабжение строительной площадки.

Экономика строительства: локальный сметный расчет на общестроительные работы, объектная смета, сводный сметный расчет.

Безопасность жизнедеятельности: общие положения, организация производственных территорий, участков работ и рабочих мест, эксплуатация строительных машин, транспортных средств, производственного оборудования, средств механизации, приспособлений, оснастки, ручных машин и инструмента, организация работы по обеспечению безопасности при возведении подземной части здания.

Диплом №7003 выделяется среди аналогичных работ по ПГС:

• Максимальная этажность: 24 этажа с трехуровневой подземной автостоянкой — один из самых сложных объектов для защиты.
• Смешанное функциональное назначение: жилые квартиры, офисные помещения и подземный гараж — комплексный подход к проектированию.
• Современные конструкции: каркасная система с монолитными колоннами, свайно-плитный фундамент, газобетонные стены с силикатной облицовкой.
• Полный инженерный расчет: статический расчет пространственной модели в ПК Мономах, расчет каркаса, перекрытий, колонн, фундаментной плиты, подпорной стены.
• Технологические карты: на устройство подземной стоянки и на устройство монолитных колонн.
• Практическая направленность: строительный генплан, экономика строительства, безопасность жизнедеятельности.
• Экологическая безопасность: раздел по экологической безопасности и санитарно-техническая часть.
• Адаптивность: привязка к любому региону России через пересчет теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, 155 листов ПЗ и 12 листов графики.

На pgsdiplom.pro доступен полный комплект и отдельные разделы. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС. Вы можете скачать проект или купить проект №7003 по доступной цене — 2 370 рублей.
