Дипломный проект №7006 «Жилой комплекс 36 этажей и 6-ти уровневой подземной стоянкой в г. Казань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенной подземной автостоянкой. Проект выполнен с учетом климатических условий Республики Татарстан и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

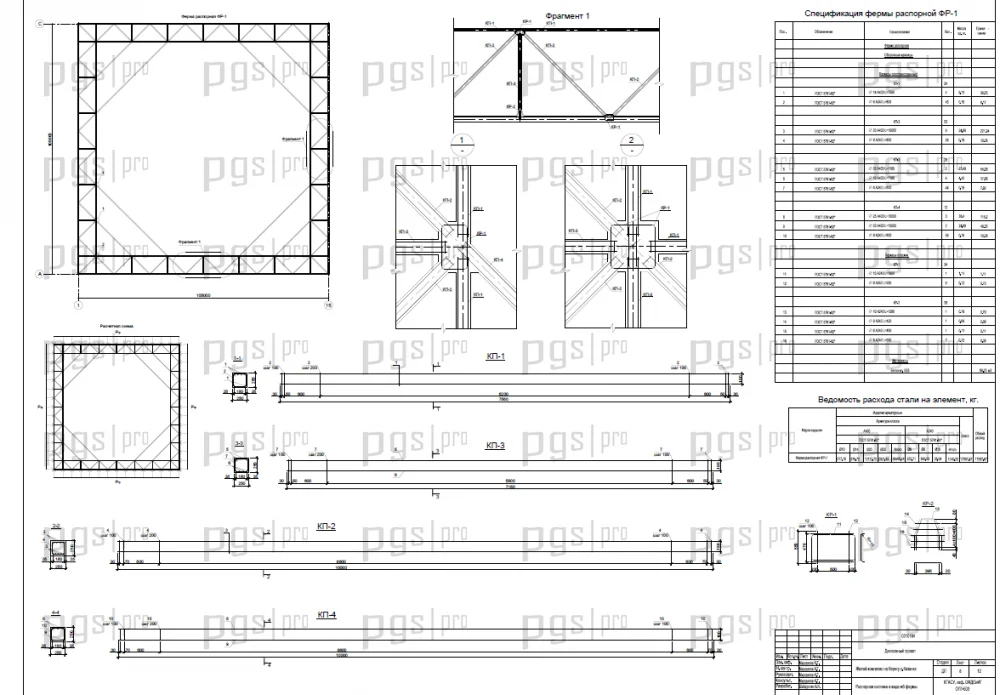

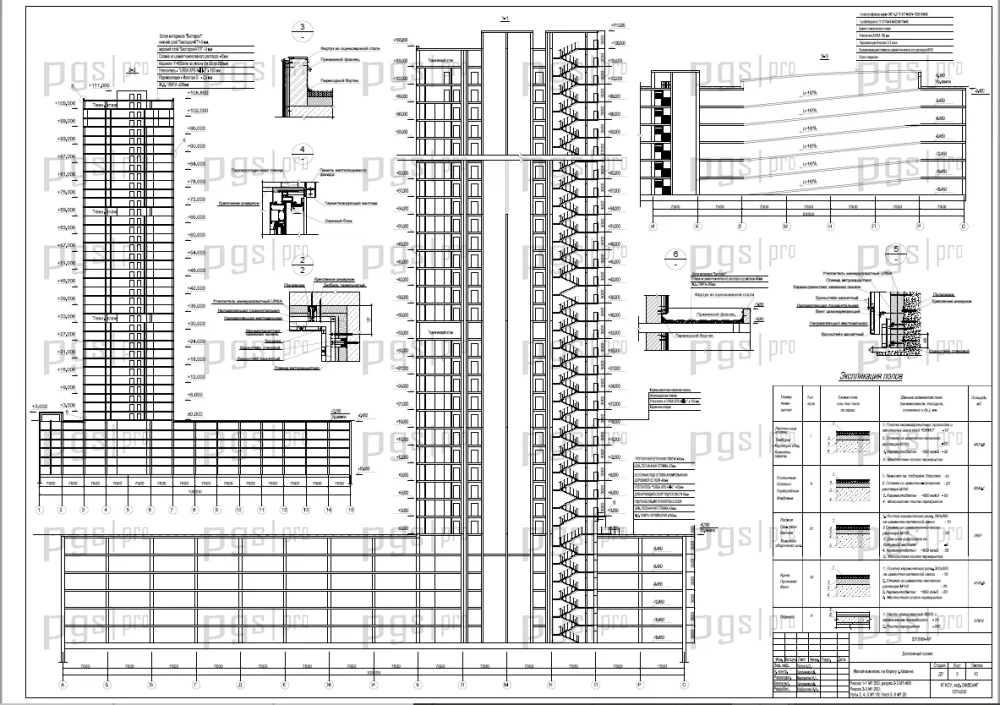

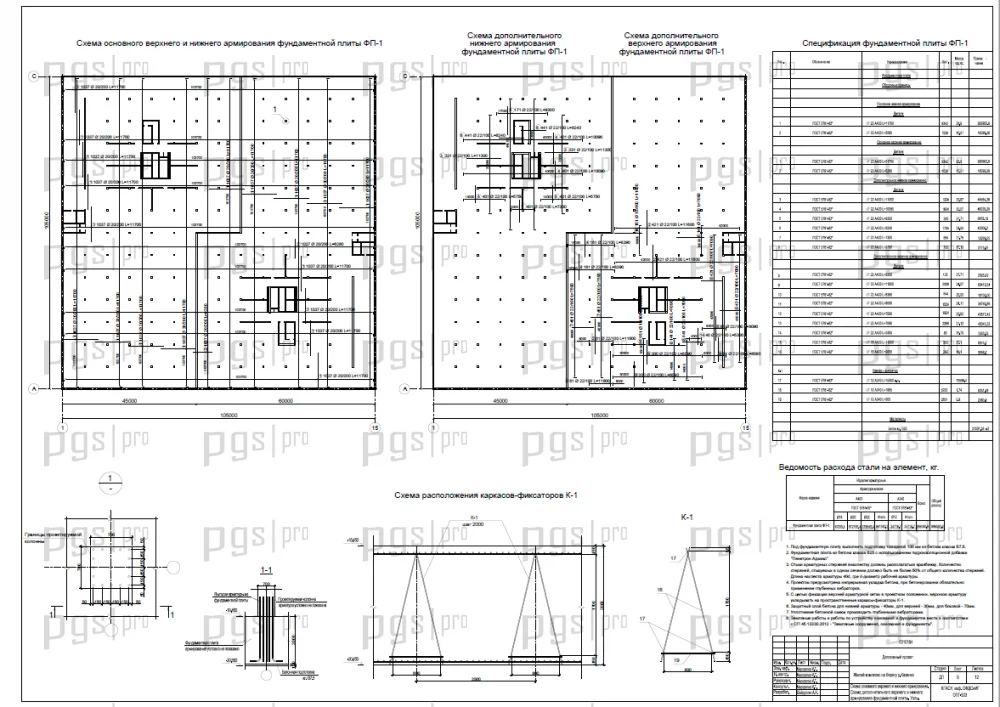

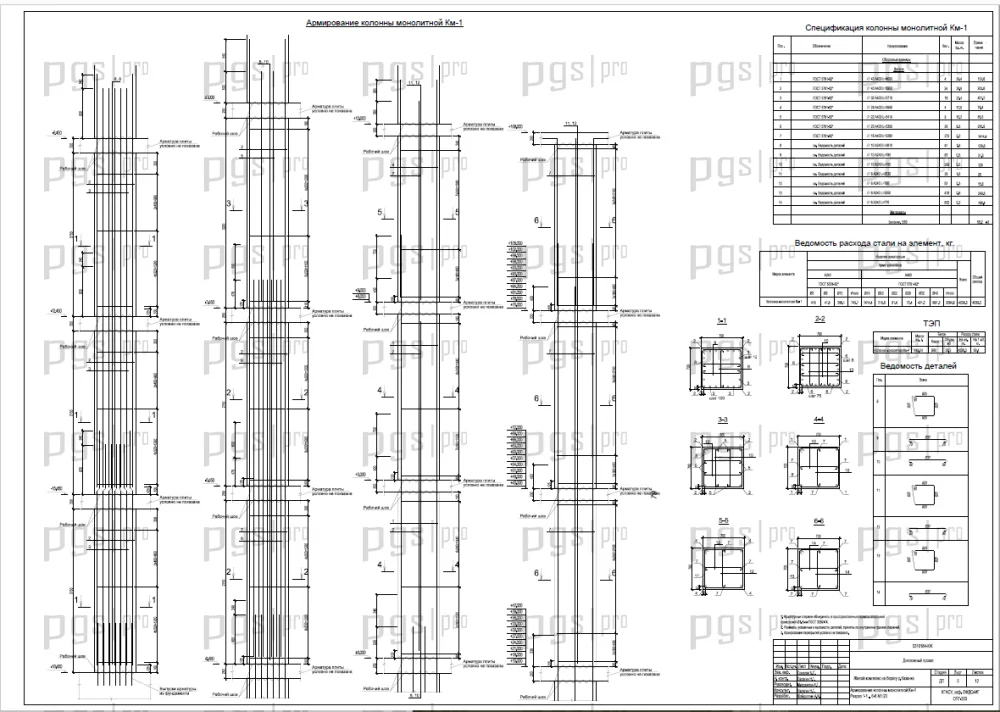

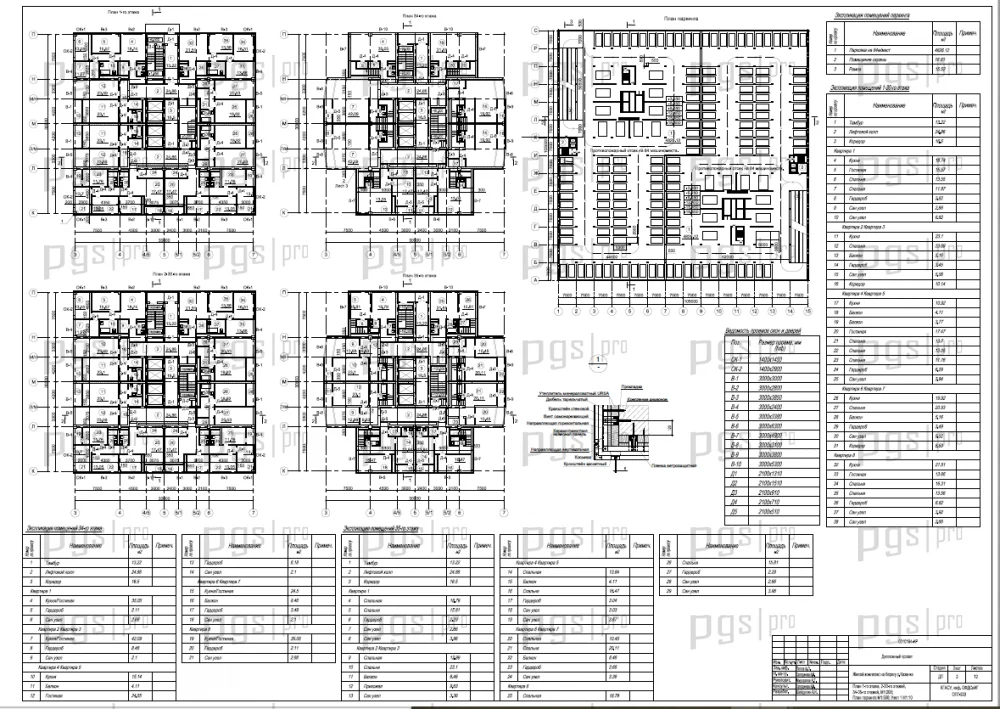

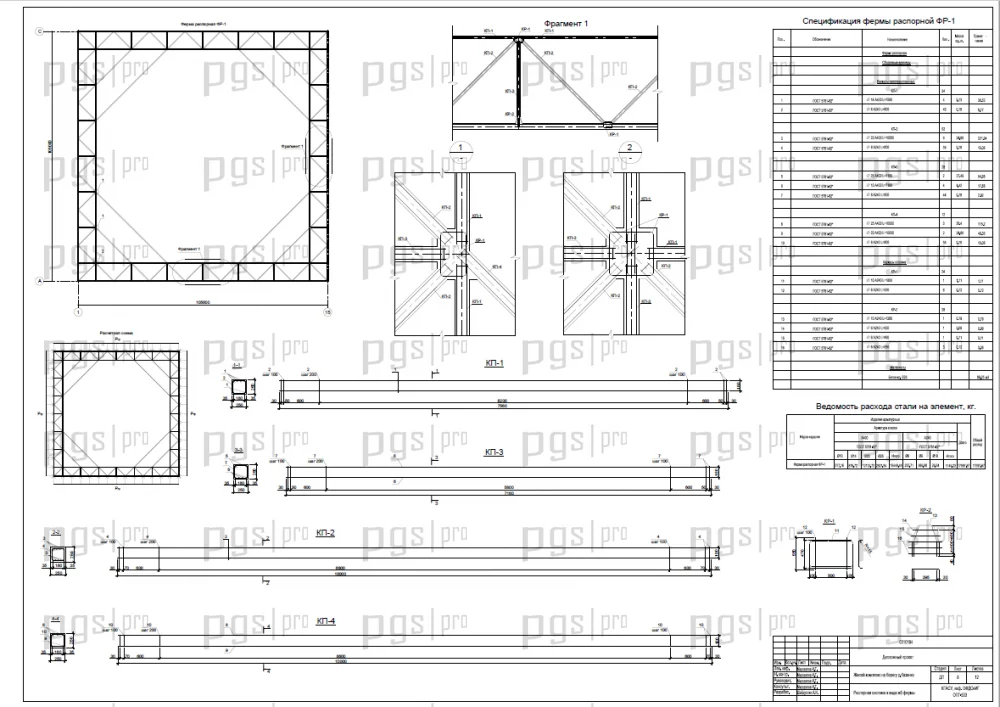

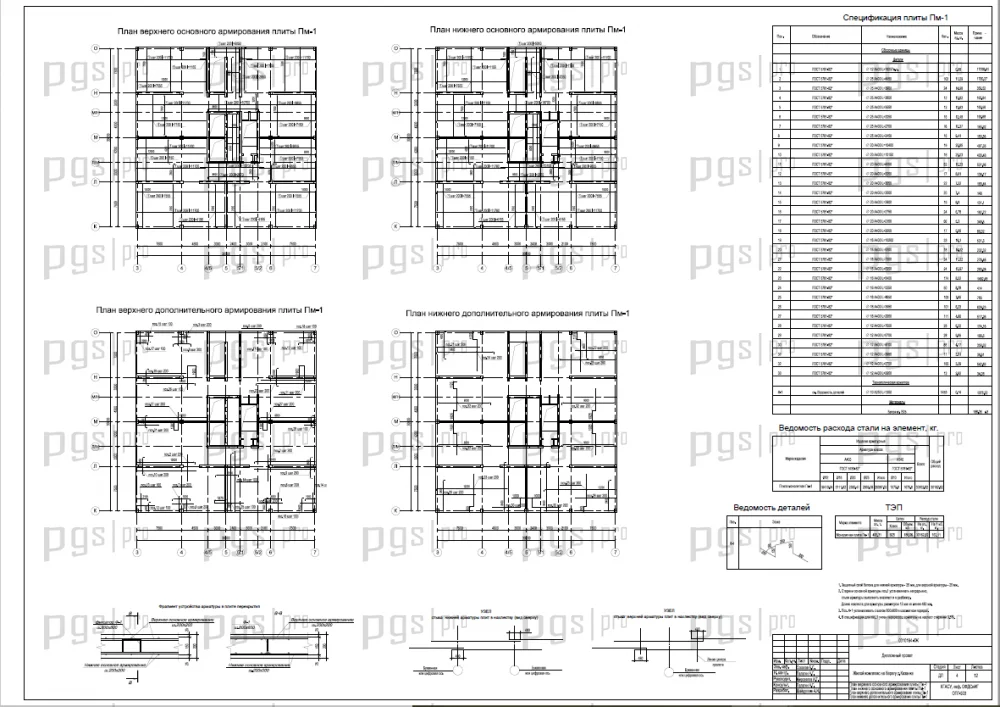

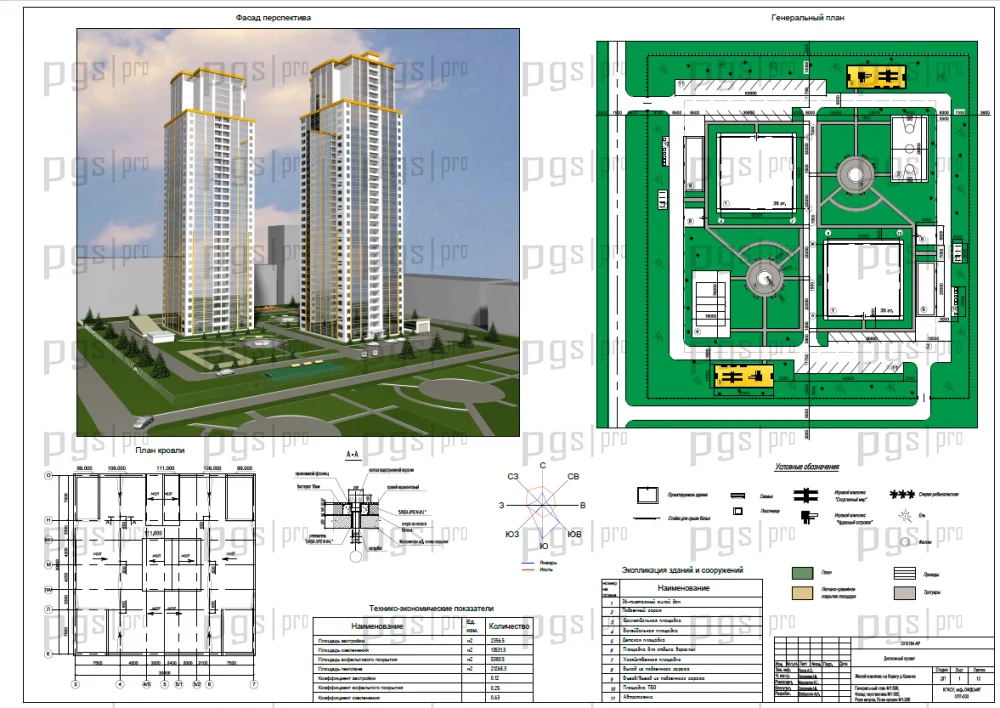

Состав графической части: визуализация, генеральный план, план кровли, планы жилого комплекса, разрезы, конструирование плиты перекрытия, конструирование колонны жилого комплекса, конструирование фундаментов, конструирование стены в грунте, распорная система в виде железобетонной фермы, конструирование фундаментной плиты жилого комплекса, ППР на возведение стены в грунте, ППР на экскавацию грунта из глубокого котлована, стройгенплан жилого комплекса.

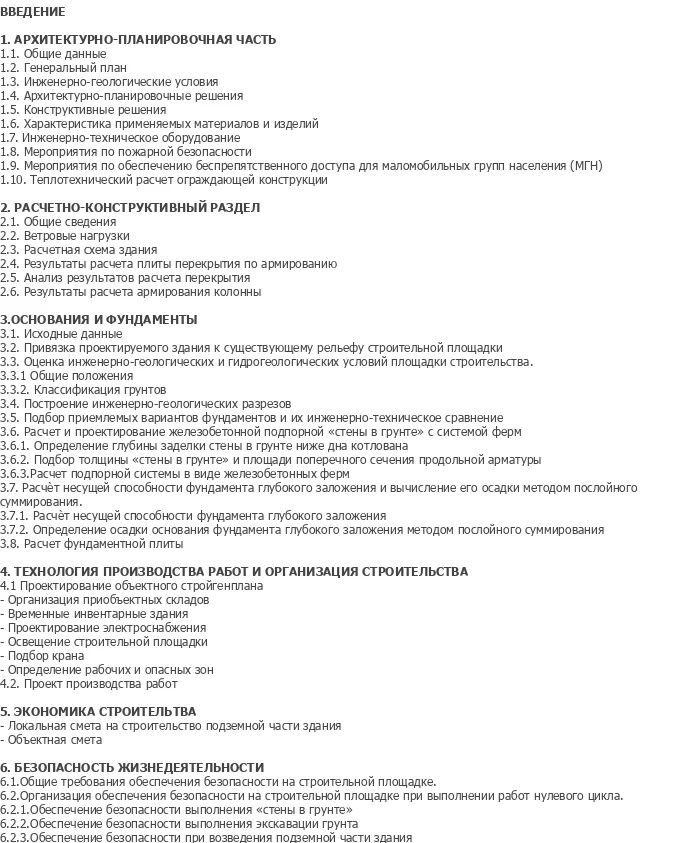

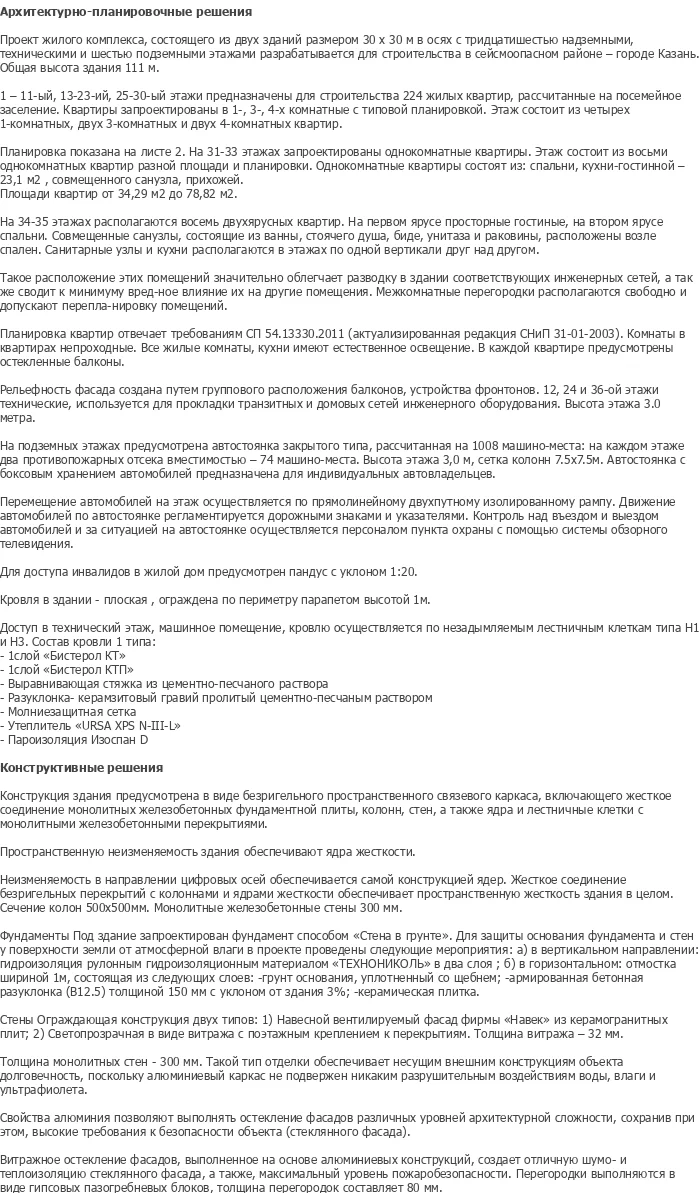

Состав пояснительной записки: введение, архитектурно-планировочная часть (общие данные, генеральный план, инженерно-геологические условия, архитектурно-планировочные решения, конструктивные решения, характеристика применяемых материалов и изделий, инженерно-техническое оборудование, мероприятия по пожарной безопасности, мероприятия по обеспечению беспрепятственного доступа для маломобильных групп населения, теплотехнический расчет ограждающей конструкции), расчетно-конструктивный раздел (общие сведения, ветровые нагрузки, расчетная схема здания, результаты расчета плиты перекрытия по армированию, анализ результатов расчета перекрытия, результаты расчета армирования колонны), основания и фундаменты (исходные данные, привязка проектируемого здания к существующему рельефу строительной площадки, оценка инженерно-геологических и гидрогеологических условий, классификация грунтов, построение инженерно-геологических разрезов, подбор приемлемых вариантов фундаментов, расчет и проектирование железобетонной подпорной стены в грунте с системой ферм, расчет несущей способности фундамента глубокого заложения и вычисление его осадки, расчет фундаментной плиты), технология производства работ и организация строительства (проектирование объектного стройгенплана, проект производства работ), экономика строительства (локальная смета на строительство подземной части здания, объектная смета), безопасность жизнедеятельности (общие требования, организация обеспечения безопасности на строительной площадке при выполнении работ нулевого цикла, обеспечение безопасности выполнения стены в грунте, обеспечение безопасности при возведении подземной части здания).

Проектируемый объект — 36-этажный жилой комплекс с шестиуровневой подземной автостоянкой на 1080 машино-мест, расположенный в г. Казани. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и безопасности многоэтажной жилой застройки в сейсмоопасном районе. Здание имеет плановые размеры 30 × 30 м в осях и общую высоту 111 м.

Жилой комплекс состоит из двух зданий, каждое из которых предусматривает 224 жилых квартиры. На этажах 1, 11, 13, 23, 25, 30 запроектированы квартиры в 1-, 3-, 4-комнатные с типовой планировкой. Этаж состоит из четырех 1-комнатных, двух 3-комнатных и двух 4-комнатных квартир. На этажах 31–33 запроектированы однокомнатные квартиры площадью от 23,1 м², совмещенного санузла, прихожей. На этажах 34–35 располагаются восьми двухъярусных квартир. На первом ярусе просторные гостиные, на втором ярусе спальни. Санитарные узлы и кухни располагаются в этажах по одной вертикали друг над другом.

Такое расположение помещений значительно облегчает разводку инженерных сетей, а также сводит к минимуму вред-ное влияние их на другие помещения. Межкомнатные перегородки располагаются свободно и не требуют перепланировки помещений.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых зданий с подземными автостоянками. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №7006 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, технических и подземных помещений.

Жилые этажи: на этажах 1, 11, 13, 23, 25, 30 запроектированы квартиры в 1-, 3-, 4-комнатные с типовой планировкой. Этаж состоит из четырех 1-комнатных, двух 3-комнатных и двух 4-комнатных квартир. На этажах 31–33 запроектированы однокомнатные квартиры. Этаж состоит из восьми однокомнатных квартир разной площади и планировки. Однокомнатные квартиры состоят из: спальни, кухни-гостиной 23,1 м², совмещенного санузла, прихожей. Площади квартир от 34,29 м² до 78,82 м². На 34–35 этажах располагаются восьми двухъярусных квартир. На первом ярусе просторные гостиные, на втором ярусе спальни. Санитарные узлы и кухни располагаются в этажах по одной вертикали друг над другом. Жилые комнаты, кухни имеют естественное освещение. В каждой квартире предусмотрены эксплуатационные балконы.

Подземная автостоянка (6 уровней): автопарковка на 1080 машино-мест с въездом/выездом, вентиляцией, освещением и пожаротушением. На подземных этажах предусмотрена автостоянка закрытого типа, рассчитанная на 1008 машино-мест: на каждом этаже два противопожарных отсека вместимостью 74 машино-места. Высота этажа 3,0 м, сетка колонн 7,5×7,5 м. Автостоянка с боксовым хранением автомобилей предназначена для индивидуальных автовладельцев. Перемещение автомобилей на этаже осуществляется по прямолинейному двухпутному изолированному рампу. Движение автомобилей по автостоянке регулируется дорожными знаками и указателями. Контроль над въездом и выездом автомобилей и за ситуацией на автостоянке осуществляется персоналом пункта охраны с помощью системы обзорного телевидения.

Технические этажи: 12, 24 и 36-й этажи технические, используются для прокладки транзитных и домовых сетей инженерного оборудования. Высота этажа 3,0 метра.

Наружные ограждающие конструкции: навесной вентилируемый фасад фирмы Навек из керамогранитных плит; светопрозрачный витраж с поэтажным креплением к перекрытиям. Толщина витража 32 мм. Рельефность фасада создана путем группового расположения балконов, устройства фронтонов.

Внутренняя отделка: улучшенная штукатурка под обои, керамическая плитка в мокрых зонах. Полы: цементно-песчаная стяжка, звукоизоляция, ламинат. Окна ПВХ-профиля, трехкамерные. Для доступа инвалидов в жилой дом предусмотрен пандус с уклоном 1:20.

Кровля: плоская, ограждена по периметру парапетом высотой 1 м. Доступ в технический этаж, машинное помещение, кровлю осуществляется по незадымляемым лестничным клеткам типа Н1 и Н3. Состав кровли: 1 слой бистерол КТ, 1 слой бистерол КПП, выравнивающая стяжка из цементно-песчаного раствора, разуклонка — керамзитовый гравий пролитый цементно-песчаным раствором, монтирующаяся сетка, утеплитель URSA XPS N-III-L, пароизоляция Изоспан Д.

Несущая система: конструкция здания предусмотрена в виде безригельного пространственного связевого каркаса, включающего жесткое соединение монолитных железобетонных фундаментной плиты, колонн, стен, а также ядра и лестничные клетки с монолитными железобетонными перекрытиями. Пространственную неизменяемость здания обеспечивают ядра жесткости. Неизменяемость в направлении цифровых осей обеспечивается самой конструкцией ядер. Жесткое соединение безригельных перекрытий с колоннами и ядрами жесткости обеспечивает пространственную жесткость здания в целом. Сечение колонн 500×500 мм. Монолитные железобетонные стены 300 мм.

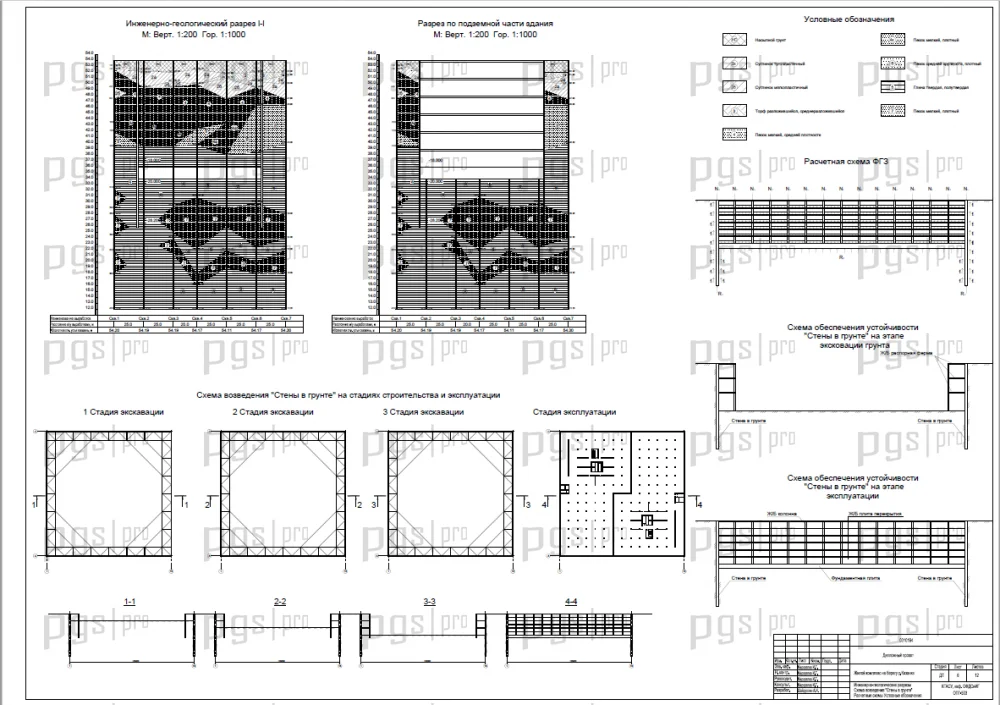

Фундамент: под здание запроектирован фундамент способом стена в грунте. Для защиты основания фундамента и стен у поверхности земли от атмосферной влаги в проекте проведены следующие мероприятия: в вертикальном направлении — гидроизоляция рулонным гидроизоляционным материалом ТЕХНОНИКОЛЬ в два слоя; в горизонтальном: отмостка шириной 1 м, состоящая из следующих слоев: грунт основания, уплотненный со щебнем; армированная бетонная разуклонка (В12,5) толщиной 150 мм с уклоном от здания 3%; керамическая плитка.

Наружные стены: ограждающая конструкция двух типов: 1) навесной вентилируемый фасад фирмы Навек из керамогранитных плит; 2) светопрозрачный в виде витража с поэтажным креплением к перекрытиям. Толщина витража 32 мм. Толщина монолитных стен — 300 мм. Такой тип отделки обеспечивает несущим внешним конструкциям объекта долговечность, поскольку алюминиевый каркас не подвержен никаким разрушительным воздействиям воды, влаги и ультрафиолета. Свойства алюминия позволяют выполнять остекление фасадов различных уровней архитектурной сложности, сохраняя при этом высокие требования к безопасности объекта (стеклянного фасада). Витражное остекление фасадов, выполненное на основе алюминиевых конструкций, создает отличную шумо- и теплоизоляцию стеклянного фасада, а также максимальный уровень пожаробезопасности. Перегородки выполняются в виде типовых пазогребневых блоков, толщина перегородок составляет 80 мм.

Перекрытия: монолитные железобетонные безбалочные. Сбор нагрузок на 1 м², расчет каркаса и колонны в программном комплексе ЛИРА.

Кровля: плоская с водоотводом. Состав кровли: 1 слой бистерол КТ, 1 слой бистерол КПП, выравнивающая стяжка из цементно-песчаного раствора, разуклонка — керамзитовый гравий пролитый цементно-песчаным раствором, монтирующаяся сетка, утеплитель URSA XPS N-III-L, пароизоляция Изоспан Д. Ограждена по периметру парапетом высотой 1 м.

Инженерное оборудование: водопровод и канализация, отопление, вентиляция, противопожарная вентиляция, теплоснабжение, электроснабжение, телевидение, интернет, телефония, противопожарная сигнализация, автоматическая система пожаротушения, автоматическая система оповещения о пожаре, автоматическая телефонная городская связь.

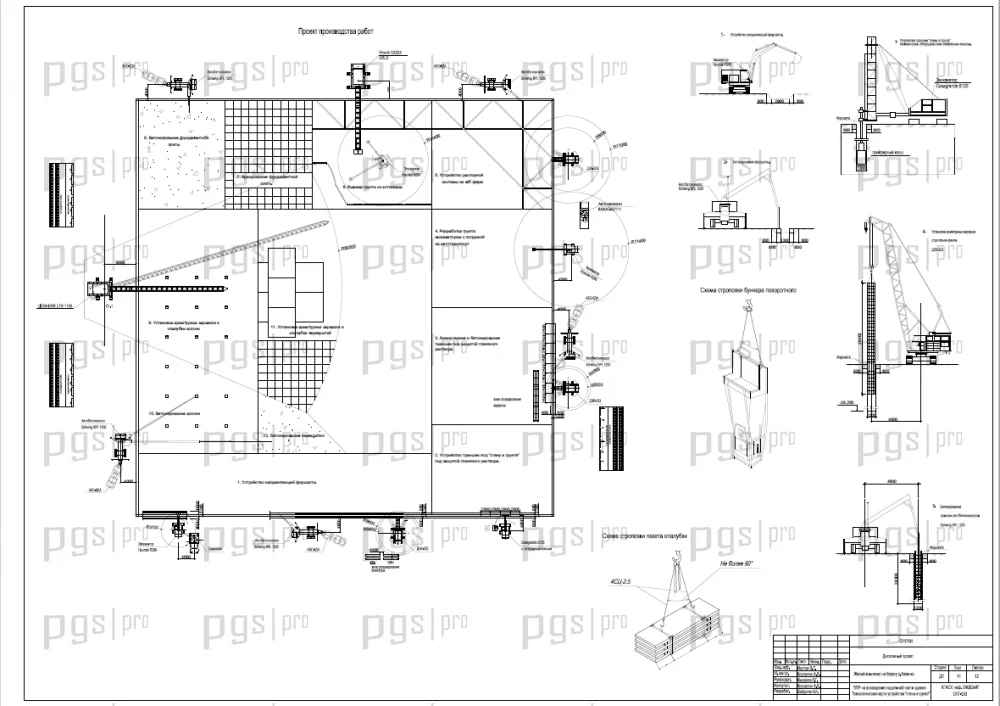

Технологическая карта (ППР) на возведение стены в грунте: технология выполнения работ, объемы работ, параметры монтажного крана, часовой график, мероприятия по технике безопасности, контроль качества.

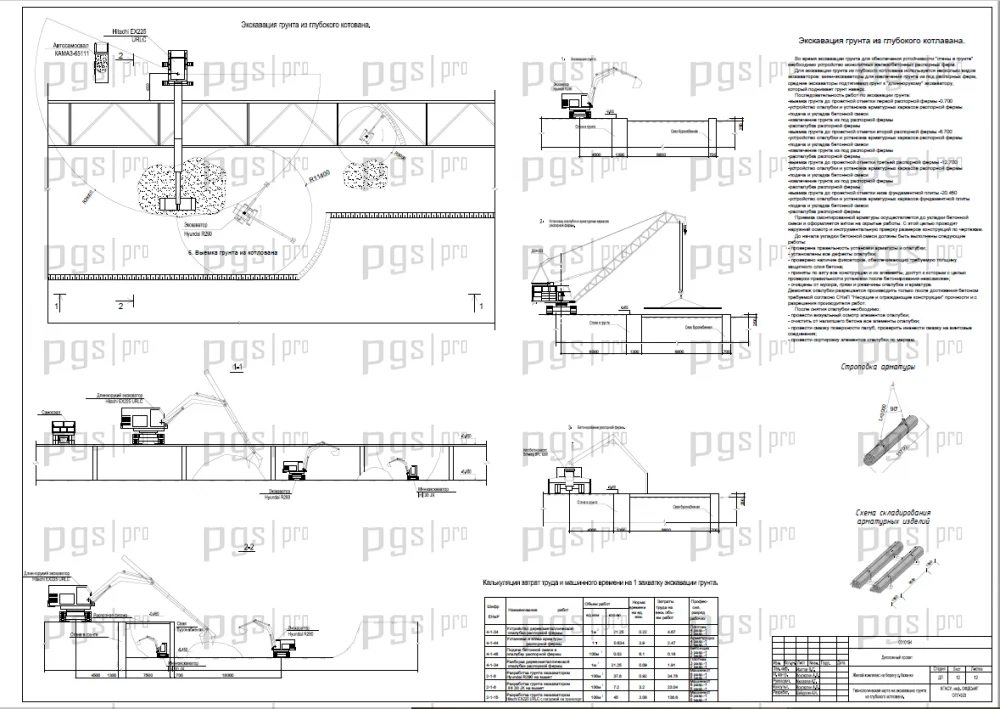

Технологическая карта (ППР) на экскавацию грунта из глубокого котлована: технология выполнения работ, объемы работ, параметры экскаватора, транспортирование грунта, мероприятия по технике безопасности, контроль качества.

Календарный план производства работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства.

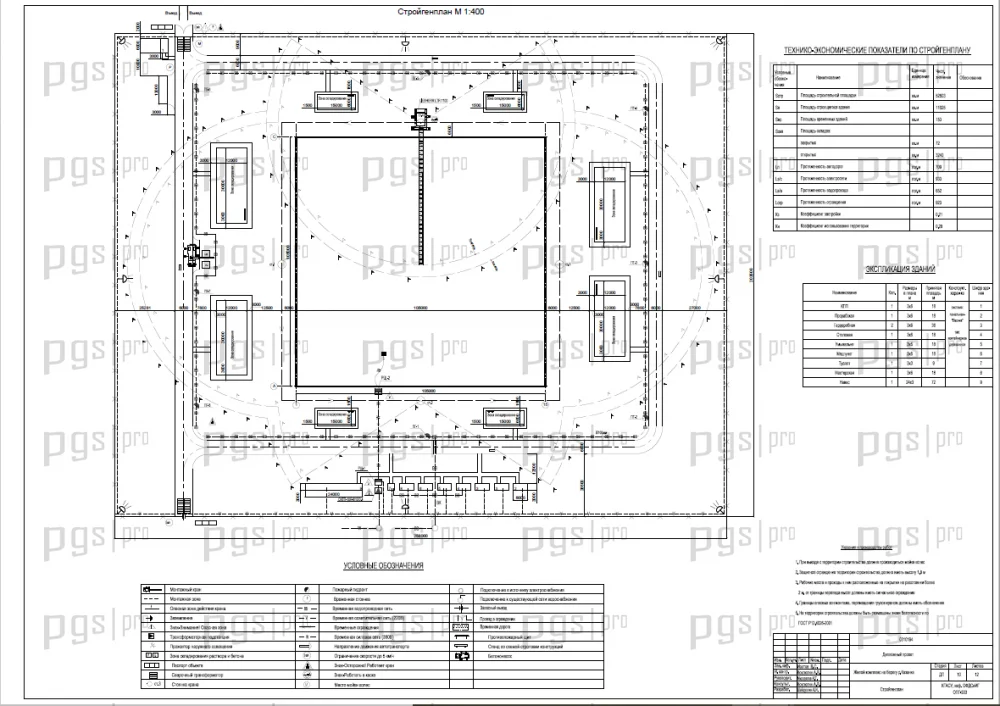

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего, строительный объем здания, сметная стоимость 1 м², нормативная продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Экономика строительства: сметная стоимость в локальных, объектных и сводных сметных расчетах, объектная смета, локальный сметный расчет.

Мероприятия по охране окружающей среды: экологичность проекта, рекультивация земель, складирование отходов.

Диплом №7006 выделяется среди аналогичных работ по ПГС:

• Ультравысокая этажность: 36 этажей с шестиуровневой подземной автостоянкой — сложный объект для защиты, демонстрирующий глубокие знания в проектировании высотных зданий.
• Современные конструкции: монолитный железобетонный каркас, стена в грунте, навесной вентилируемый фасад Навек, светопрозрачный витраж.
• Полный инженерный расчет: сбор нагрузок, расчет каркаса и колонны в п.к. ЛИРА, расчет фундамента, расчет плиты перекрытия по армированию.
• Технологические карты: на возведение стены в грунте и на экскавацию грунта из глубокого котлована.
• Практическая направленность: календарный график, строительный генплан, ТЭП, экономика строительства.
• Экологическая составляющая: раздел по охране окружающей среды.
• Адаптивность: привязка к любому региону России через пересчет теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, 111 листов ПЗ и 12 листов графики.

На pgsdiplom.pro доступен полный комплект и отдельные разделы. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС. Вы можете скачать проект или купить проект №7006 по доступной цене — 2 370 рублей.
