Данный ПГС дипломный проект №3002 представляет собой полный комплект проектной документации по проектированию склада готовой продукции на 3500 м полезной площади в городе Орел. Проект разработан по специальности «Промышленное и гражданское строительство» и включает пояснительную записку объемом 119 листов и графическую часть из 12 листов чертежей в формате AutoCAD. Если вам необходимо купить проект или скачать проект по складскому строительству, данный готовый диплом ПГС является оптимальным шаблоном проекта для успешной защиты в строительном вузе.

Данный готовый диплом ПГС посвящен проектированию склада готовой продукции на 3500 м полезной площади, расположенного в городе Орел. Объект представляет собой комплекс из двух отдельных зданий: одноэтажного складского корпуса и двухэтажного административно-бытового корпуса. Габаритные размеры складского здания в осях составляют 130,0 м в длину и 33,0 м в ширину, высота — 8,6 м. Дипломная работа разработана с учетом требований к складским помещениям, противопожарным и санитарно-гигиеническим нормам.

Тип здания — складской комплекс с административно-бытовым корпусом. Конструктивная схема складского корпуса — трехшарнирная рама из металлических стоек и ригелей, административный корпус — каркас из металлических стоек и ригелей. Проект включает полный расчет несущих элементов каркаса, фундаментов, покрытия и ограждающих конструкций, что делает его пригодным для студентов строительных специальностей, изучающих проектирование складских и промышленных объектов. Данный шаблон проекта позволяет быстро подготовить собственную дипломную работу по направлению ПГС.

Здание спроектировано с учетом сейсмичности района строительства и может быть адаптировано под любой регион России путем пересчета теплотехнического раздела. Проект подходит студентам строительных вузов и колледжей, а также специалистам, занимающимся проектированием складских комплексов. Если вы ищете, где купить проект или скачать проект по складскому строительству — диплом №3002 предлагает оптимальное соотношение цены и качества.

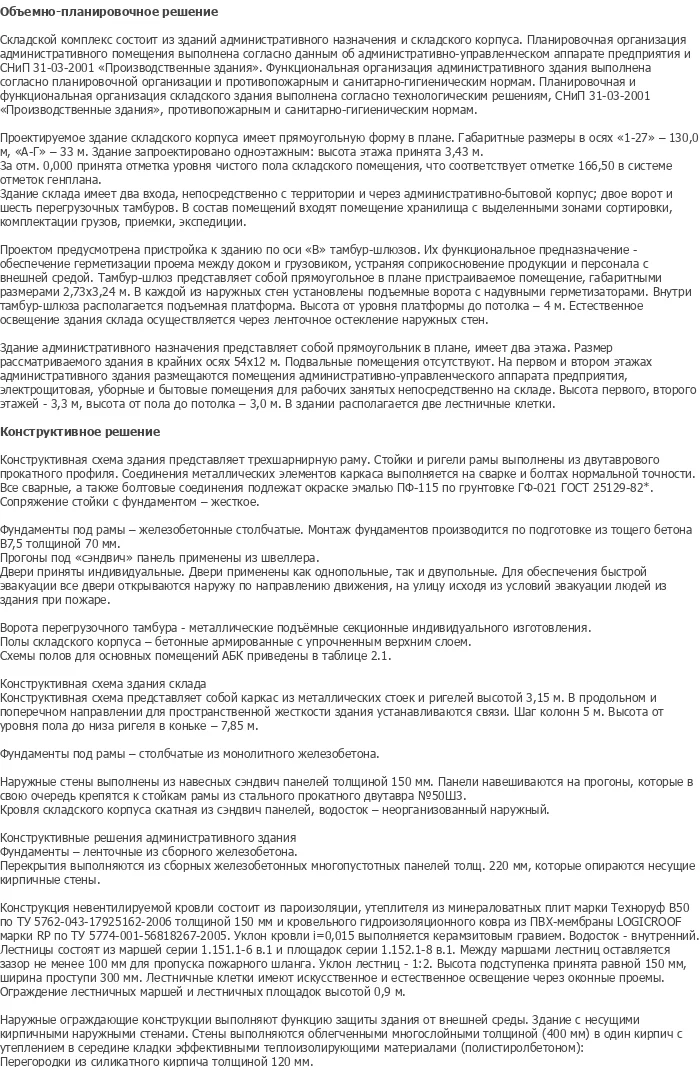

Архитектурно-планировочная часть ПГС дипломного проекта разработана с учетом технологических процессов хранения и отгрузки готовой продукции, а также требований к организации производственного пространства. Планировочная организация складского комплекса выполнена согласно данным об административно-управленческом аппарате предприятия и СНиП 31-03-2001 «Производственные здания».

Складский корпус имеет прямоугольную форму в плане с двумя воротами для въезда и выезда транспорта. В состав помещений входит помещение хранилища с выделенными зонами сортировки, комплектации грузов, приемки и экспедиции. Проектом предусмотрены тамбур-шлюзы для обеспечения герметизации проема между доком и грузовиком. Внутри тамбур-шлюза располагается подъемная платформа. Высота от уровня чистого пола складского помещения составляет 66,50 м в системе отметок генплана.

Административно-бытовой корпус представляет собой прямоугольник в плане с размерами в осях 54 × 12 м. В здании располагаются помещения административно-управленческого аппарата, электрощитовая, уборные и бытовые помещения для рабочих. Высота первого и второго этажей — 3,3 м, высота от пола до потолка — 3,0 м. В здании предусмотрены две лестничные клетки. Основные планировочные параметры включают:

• раздельные входы для персонала и технологического транспорта;
• зоны сортировки и комплектации грузов в складском корпусе;
• помещения приемки и экспедиции с прямым доступом к воротам;
• административные и бытовые помещения в отдельном корпусе;
• соблюдение противопожарных требований и норм эвакуации.

Конструктивная часть дипломного проекта разработана на основе металлического каркаса. Складской корпус выполнен по схеме трехшарнирной рамы: стойки и ригели из двутаврового прокатного профиля, соединенные металлическими элементами каркаса выполнены на сварке и болтах нормальной точности. Все сварные и болтовые соединения подлежат окраске эмалью ПФ-115 по грунтовке ГФ-021 ГОСТ 25129-82. Сопряжение стойки с фундаментом — жесткое.

Фундаменты под рамы — железобетонные столбчатые. Монтаж фундаментов производится по подготовке из тощего бетона B7,5 толщиной 70 мм. Фундаменты под «сэндвич» панели — применены из швеллера. Наружные стены складского корпуса выполнены из навесных сэндвич-панелей толщиной 150 мм, которые навешиваются на прогоны, крепящиеся к стойкам рамы из стального прокатного двутавра №50Ш3. Кровля складского корпуса скатная из сэндвич-панелей, водосток — неорганизованный наружный.

Административно-бытовой корпус имеет каркас из металлических стоек и ригелей высотой 3,15 м. Фундаменты — ленточные из сборного железобетона. Перекрытия выполняются из сборных железобетонных многопустотных панелей толщиной 220 мм, которые опираются на несущие кирпичные стены. Кровля АБК — неэксплуатируемая, состоит из пароизоляции, утеплителя из минераловатных плит марки Техноруф B50 по ТУ 5762-043-179251162-2006 толщиной 150 мм и кровельного гидроизоляционного ковра из ПВХ-мембраны LOGICROOF марки RU по ТУ 5774-001-56818267-2005. Уклон кровли i=0,015 выполняется керамзитовым гравием. Водосток — внутренний. Лестницы — на сборных железобетонных ступенях с косоурами. Наружные ограждающие конструкции выполняют функцию защиты здания от внешней среды. Стены выполняются облегченными многослойными толщиной 400 мм в один кирпич с утеплением в середине кладки эффективными теплоизоляционными материалами (полистиролбетоном). Перегородки из силикатного кирпича толщиной 120 мм.

Технологический раздел ПГС дипломного проекта содержит разработку ключевых процессов возведения складского комплекса. Включена технологическая карта на монтаж конструкций кровли из сэндвич-панелей, которая содержит область применения, организацию и технологию выполнения работ, потребность в материально-технических ресурсах, технико-экономические показатели и мероприятия по охране труда при производстве монтажных работ.

Организация строительства представлена календарным планом производства работ и строительным генеральным планом площадки. Рассмотрены вопросы подготовки территории, размещения строительной техники, складирования материалов и организации временных дорог. В проекте выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки. Технико-экономические показатели демонстрируют эффективность принятых решений и соответствие нормативным срокам строительства. В разделе «Безопасность жизнедеятельности» выполнен анализ опасных и вредных факторов, расчет естественного освещения, расчет заземляющего контура и обеспечение пожарной безопасности на строительной площадке.

Данный готовый диплом ПГС обладает рядом преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: пояснительная записка на 119 листов и графическая часть из 12 листов в формате AutoCAD.
• Расчет конструкций выполнен в программном комплексе «SCAD» — современный подход к проектированию.
• Проект разработан с соблюдением действующих СНиП, СП и ГОСТ.
• Возможность купить проект целиком или приобрести отдельные разделы по запросу.
• Доступна demo-версия для предварительного ознакомления с содержанием.
• Проверка на антиплагиат возможна по требованию заказчика.
• Подходит для защиты в технических университетах и строительных колледжах.
• Может использоваться как шаблон проекта для самостоятельной доработки.
• Тематика проекта — востребованная и актуальная для современного складского строительства.
• Возможность адаптации проекта под любой регион России путем пересчета теплотехнического раздела.
