Данный ПГС дипломный проект №3004 представляет собой полный комплект проектной документации по проектированию цеха завода по производству трансформаторов в городе Екатеринбург. Проект разработан по специальности «Промышленное и гражданское строительство» и включает пояснительную записку объемом 130 листов и графическую часть из 11 листов чертежей в формате AutoCAD. Если вам необходимо купить проект или скачать проект по промышленному строительству, данный готовый диплом ПГС является оптимальным шаблоном проекта для успешной защиты в строительном вузе.

Данный готовый диплом ПГС посвящен проектированию цеха завода по производству трансформаторов, расположенного в городе Екатеринбург. Объект представляет собой пятиэтажное производственное здание с рамно-связевой несущей системой. Габаритные размеры здания в осях составляют 24,0 м в ширину и 96,0 м в длину, общая высота — 30,5 м. Общая площадь здания — 2304 м2, строительный объем — 70272,8 м3. Дипломная работа разработана с учетом специфики электротехнического производства и требований к прочности, жесткости и долговечности несущих конструкций.

Тип здания — производственный цех с подвесным краном грузоподъемностью 1 тонна, обеспечивающим технологический процесс. Конструктивная схема — рамно-связевая с шагом рам 6 метров. Колонны и балки запроектированы из сплошного сечения. Проект включает полный расчет несущих элементов каркаса, фундаментов, покрытия и ограждающих конструкций, что делает его пригодным для студентов строительных специальностей, изучающих проектирование промышленных объектов. Данный шаблон проекта позволяет быстро подготовить собственную дипломную работу по направлению ПГС.

Здание спроектировано с учетом сейсмичности района строительства и может быть адаптировано под любой регион России путем пересчета теплотехнического раздела. Проект подходит студентам строительных вузов и колледжей, а также специалистам, занимающимся проектированием промышленных зданий. Если вы ищете, где купить проект или скачать проект по промышленному строительству — диплом №3004 предлагает оптимальное соотношение цены и качества.

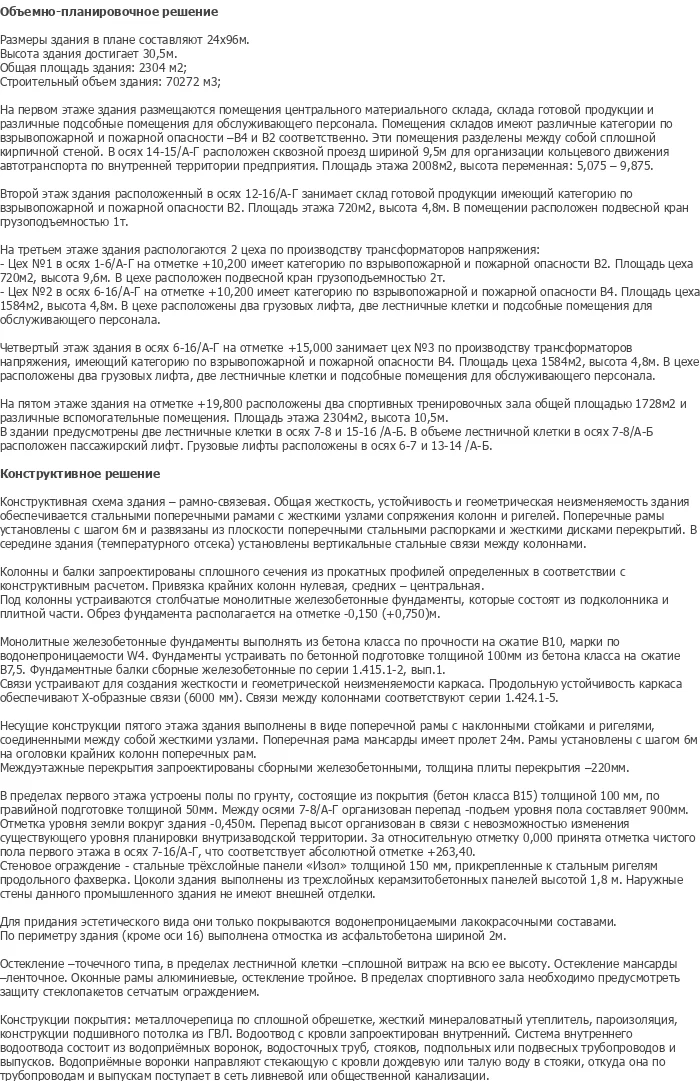

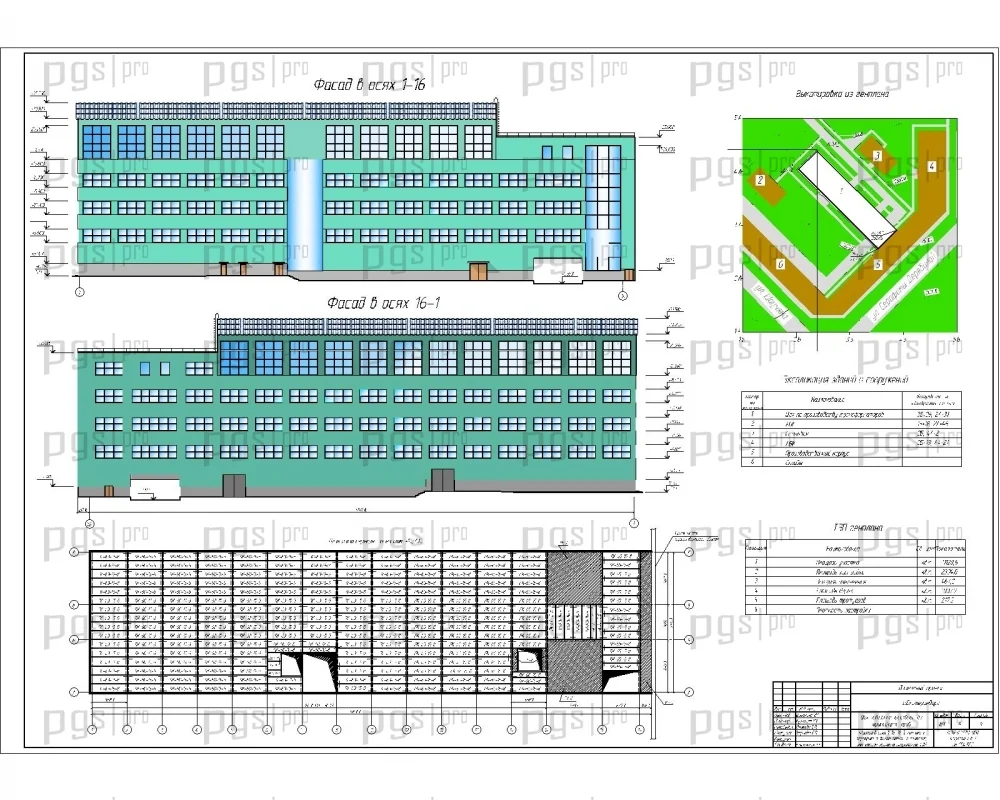

Архитектурно-планировочная часть ПГС дипломного проекта разработана с учетом технологических процессов производства трансформаторов и требований к организации производственного пространства. Размеры здания в плане составляют 24 × 96 м. Высота здания достигает 30,5 м. Общая площадь здания — 2304 м2, строительный объем — 70272,8 м3.

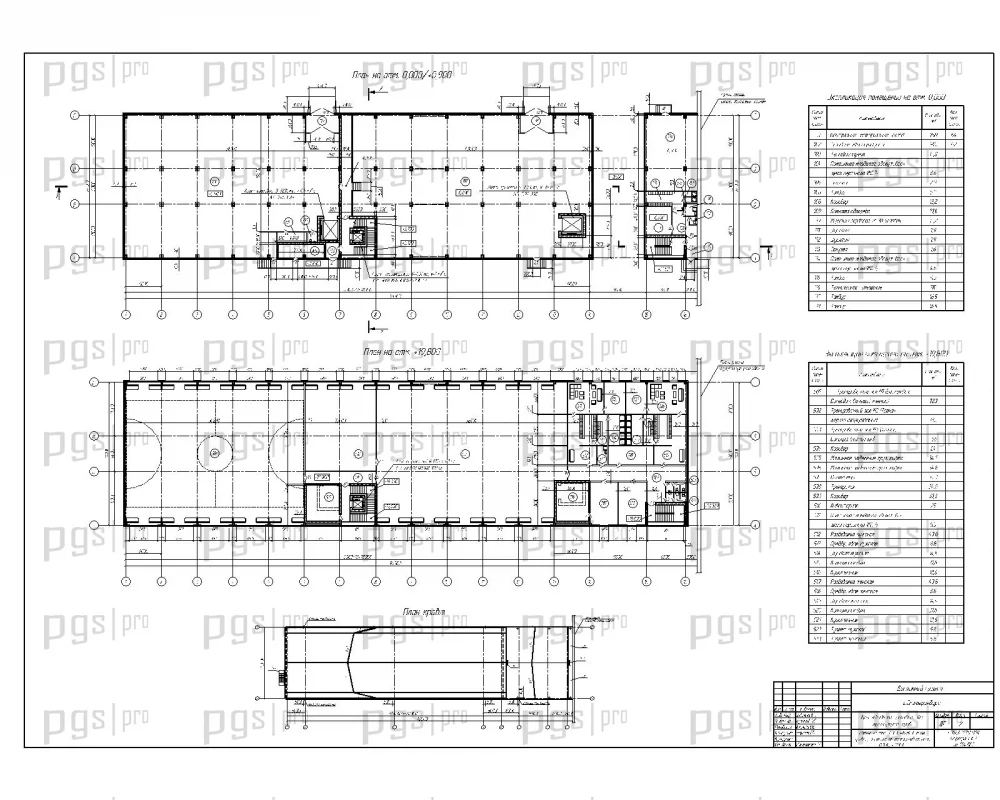

На первом этаже здания размещаются помещения центрального материального склада, склада готовой продукции и различные подсобные помещения для обслуживающего персонала. Помещения складов имеют различные категории по взрывопожарной и пожарной опасности — В4 и В2 соответственно. Эти помещения разделены между собой сплошной кирпичной стеной. В осях 14-15/А-Г расположен сквозной проезд шириной 9,5 м для организации кольцевого движения автотранспорта по внутренней территории предприятия. Площадь этажа — 2008 м2, высота переменная: 5,075 — 9,875 м.

Второй этаж здания расположенный в осях 12-16/А-Г занимает склад готовой продукции имеющий категорию по взрывопожарной и пожарной опасности В2. Площадь этажа — 720 м2, высота 4,8 м. В помещении расположен подвесной кран грузоподъемностью 1 тонна. На третьем этаже располагаются 2 цеха по производству трансформаторов напряжения: Цех №1 в осях 1-6/А-Г на отметке +10,200 имеет категорию по взрывопожарной и пожарной опасности В2, площадь цеха — 720 м2, высота 9,6 м; Цех №2 в осях 6-16/А-Г на отметке +10,200 имеет категорию по взрывопожарной и пожарной опасности В4, площадь цеха — 1584 м2, высота 4,8 м. В цехе расположены два грузовых лифта, две лестничные клетки и подсобные помещения для обслуживающего персонала. Четвертый этаж здания в осях 6-16/А-Г на отметке +15,000 занимает цех №3 по производству трансформаторов напряжения, имеющий категорию по взрывопожарной и пожарной опасности В4, площадь цеха — 1584 м2, высота 4,8 м. На пятом этаже здания на отметке +19,800 расположены 2 спортивных тренировочных зала общей площадью 1728 м2 и различные вспомогательные помещения. Площадь этажа — 2304 м2, высота 10,5 м. Основные планировочные параметры включают:

• раздельные входы для персонала и технологического транспорта;
• зоны хранения материалов и готовой продукции на первом и втором этажах;
• производственные цеха на третьем, четвертом и пятом этажах;
• спортивные тренировочные залы на пятом этаже;
• соблюдение противопожарных требований и норм эвакуации.

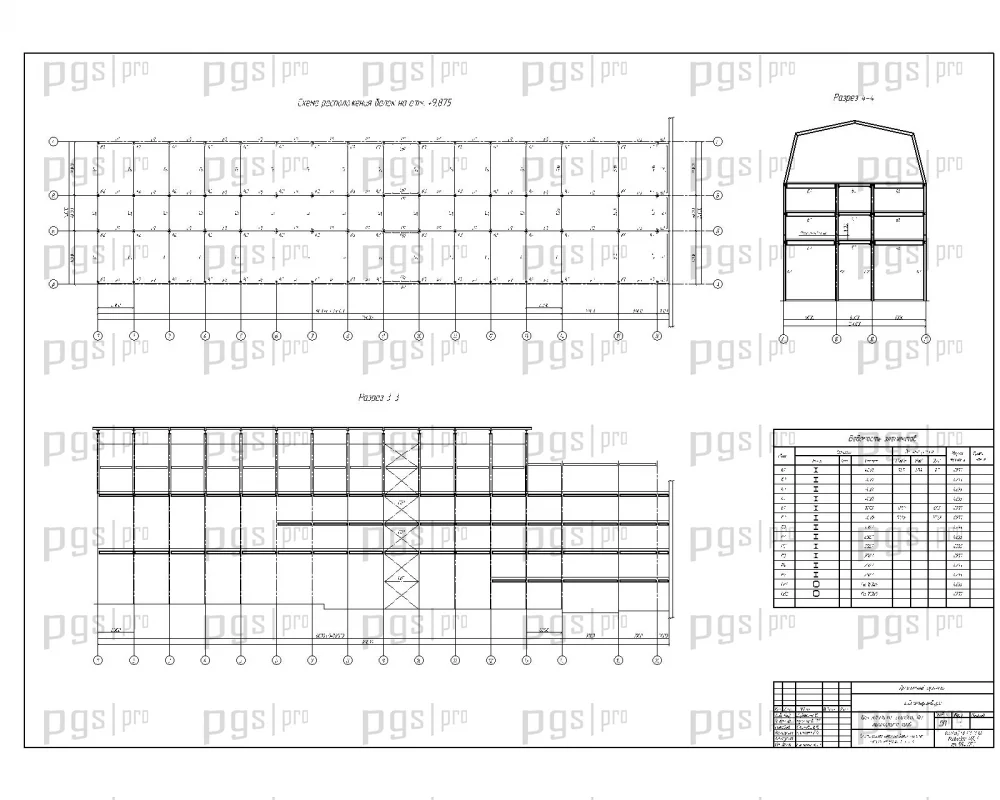

Конструктивная часть дипломного проекта разработана на основе рамно-связевой системы. Общая жесткость, устойчивость и геометрическая неизменяемость здания обеспечивается стальными поперечными рамами с жесткими узлами сопряжения колонн и ригелей. Поперечные рамы установлены с шагом 6 м и развязаны из плоскости поперечными стальными распорками и жесткими дисками перекрытий. В середине здания (температурного отсека) установлены вертикальные стальные связи между колоннами. Расчет конструкций выполнен в программном комплексе «Лира», расчет фундаментов — вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.

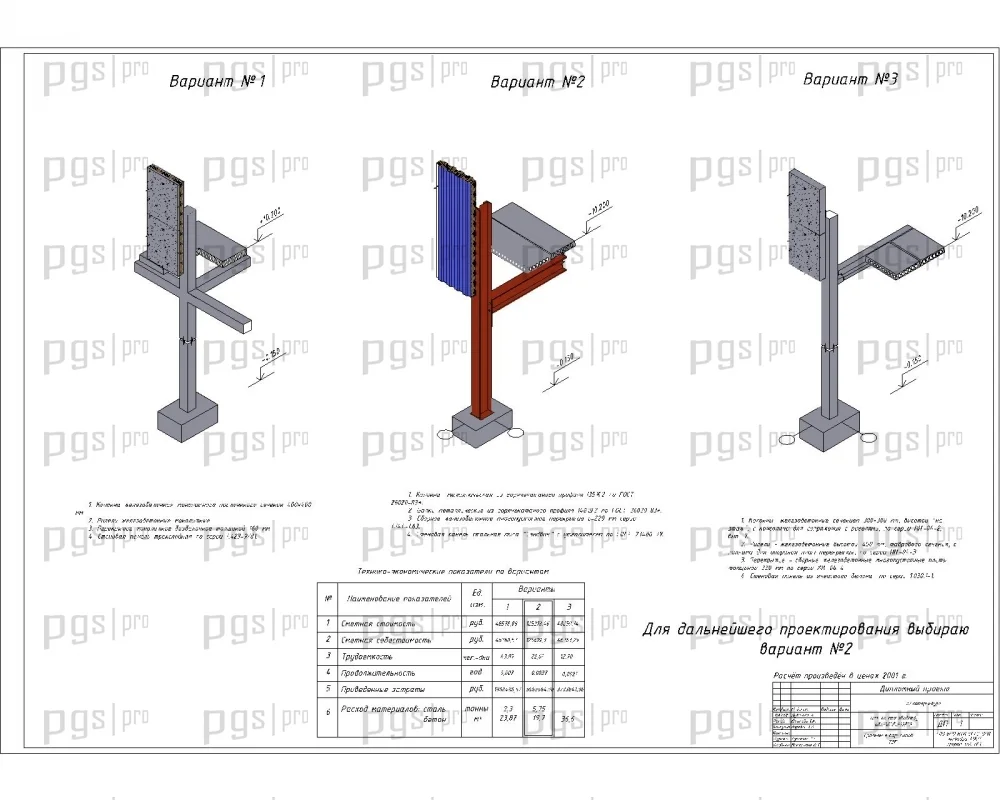

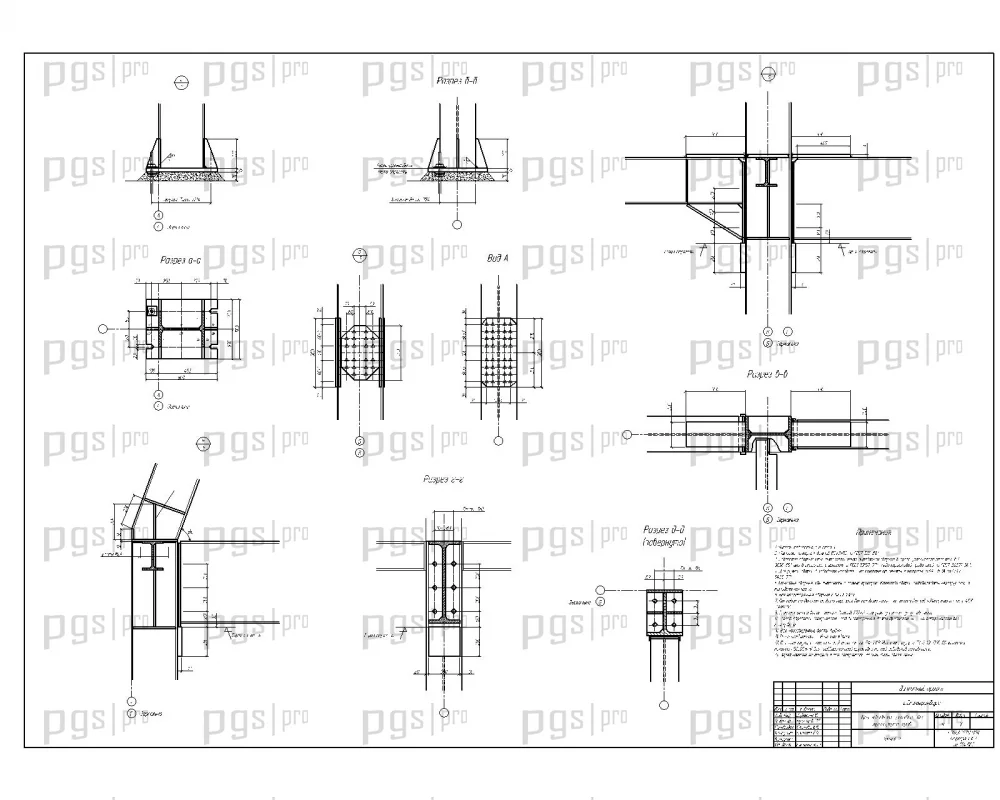

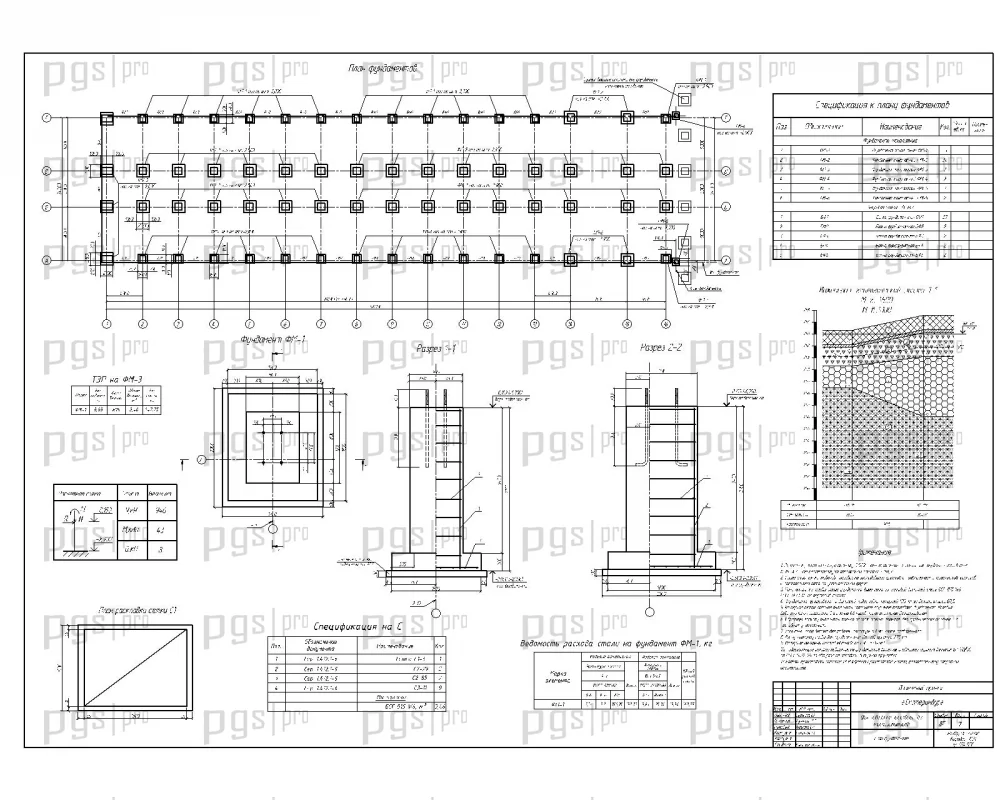

Колонны и балки запроектированы сплошного сечения из прокатных профилей определенных в соответствии с конструктивным расчетом. Привязка крайних колонн нулевая, средних — центральная. Под колонны устраиваются столбчатые монолитные железобетонные фундаменты, которые состоят из подколонника и плитной части. Обрез фундамента располагается на отметке -0,150 (+0,750) м. Монолитные железобетонные фундаменты выполнены из бетона класса по прочности на сжатие В10, марки по водонепроницаемости W4. Фундаменты устраиваются по бетонной подготовке толщиной 100 мм из бетона класса на сжатие В7,5. Фундаментные балки сборные железобетонные по серии 1.415-1-2, вып.1. Связи устраиваются для создания жесткости и геометрической неизменяемости каркаса. Продольную устойчивость каркаса обеспечивают Х-образные связи (6000 мм). Связи между колоннами соответствуют серии 1.424.1-5.

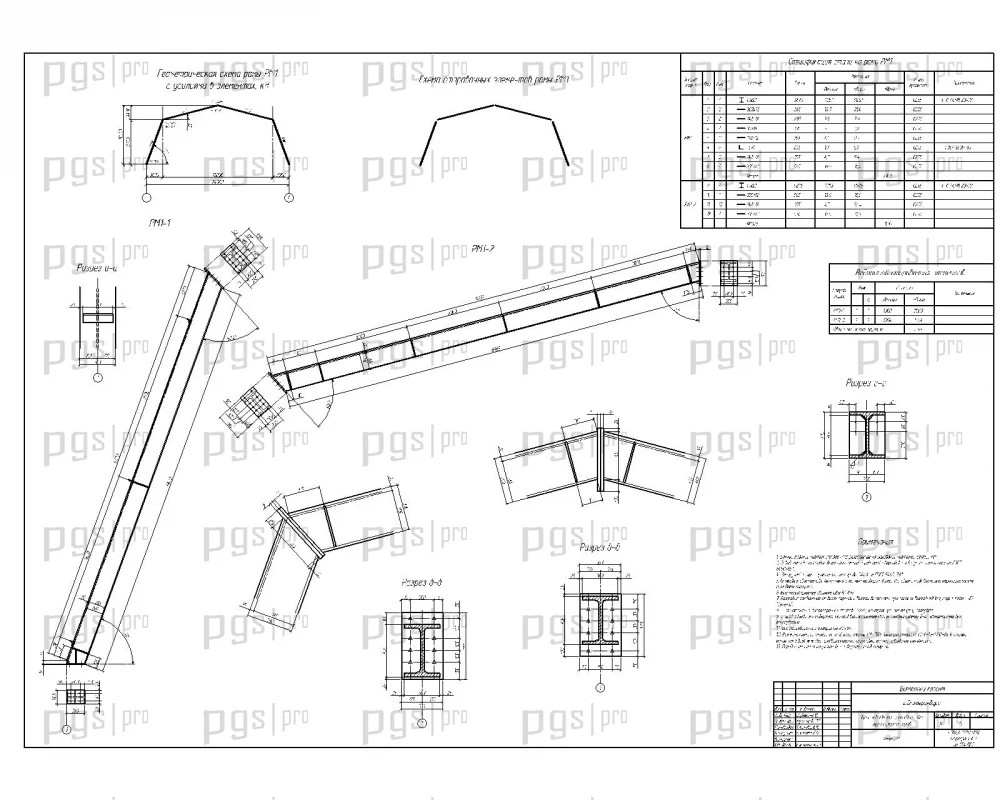

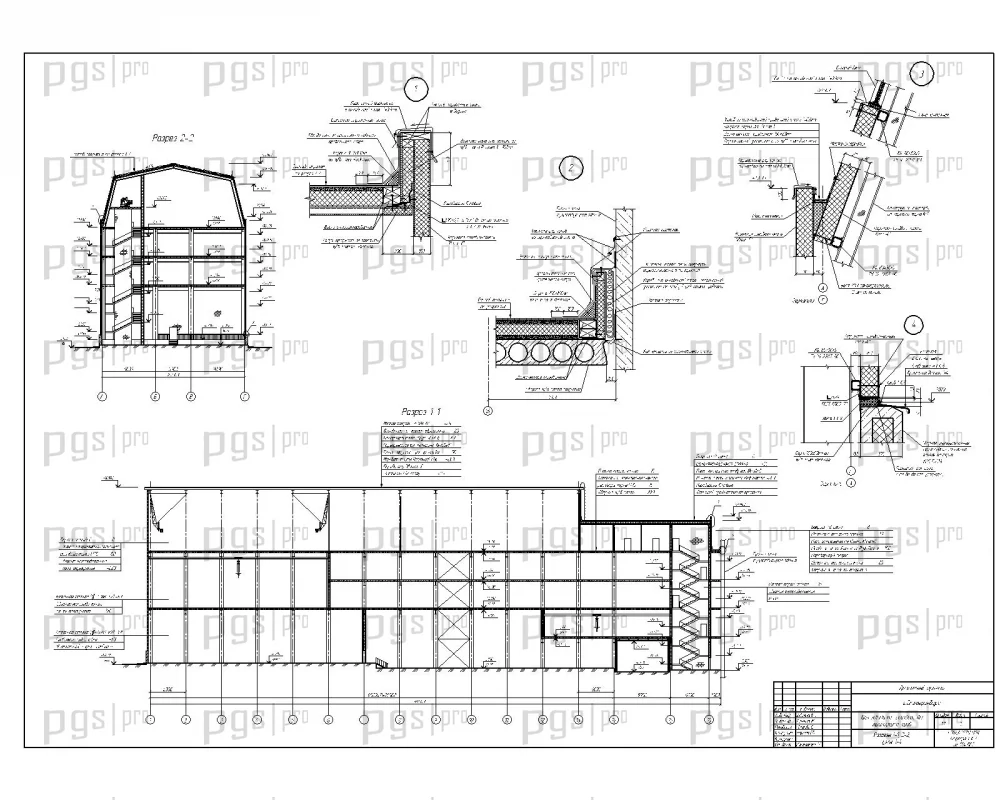

Несущие конструкции пятого этажа здания выполнены в виде поперечной рамы с наклонными стойками и ригелями, соединенными между собой жесткими узлами. Поперечная рама мансарды имеет пролет 24 м. Рамы установлены с шагом 6 м. Междуэтажные перекрытия запроектированы сборными железобетонными, толщина плиты перекрытия — 220 мм. В пределах первого этажа устроены полы по грунту, состоящие из покрытия (бетон класса В15) толщиной 100 мм, по гравийной подготовке толщиной 50 мм. Между осями 7-8/А-Г организован перепад — подъем уровня пола составляет 900 мм. Отметка уровня земли вокруг здания -0,450 м. Перепад высот организован в связи с невозможностью изменения существующего уровня планировки внутризаводской территории. За относительную отметку 0,000 принята отметка чистого пола первого этажа в осях 7-16/А-Г, что соответствует абсолютной отметке +263,40. Стены и перегородки — стальные трехслойные панели «Изовер» толщиной 150 мм, прикрепленные к стальным ригелям продольных фахверков. Цоколи здания выполнены из трехслойных керамзитобетонных панелей высотой 1,8 м. Наружные стены данного промышленного здания не имеют внешней отделки. Окна — тонированные, оконные рамы алюминиевые, остекление тройное. В пределах спортивного зала необходимо предусмотреть защиту стеклопакетов сетчатым ограждением.

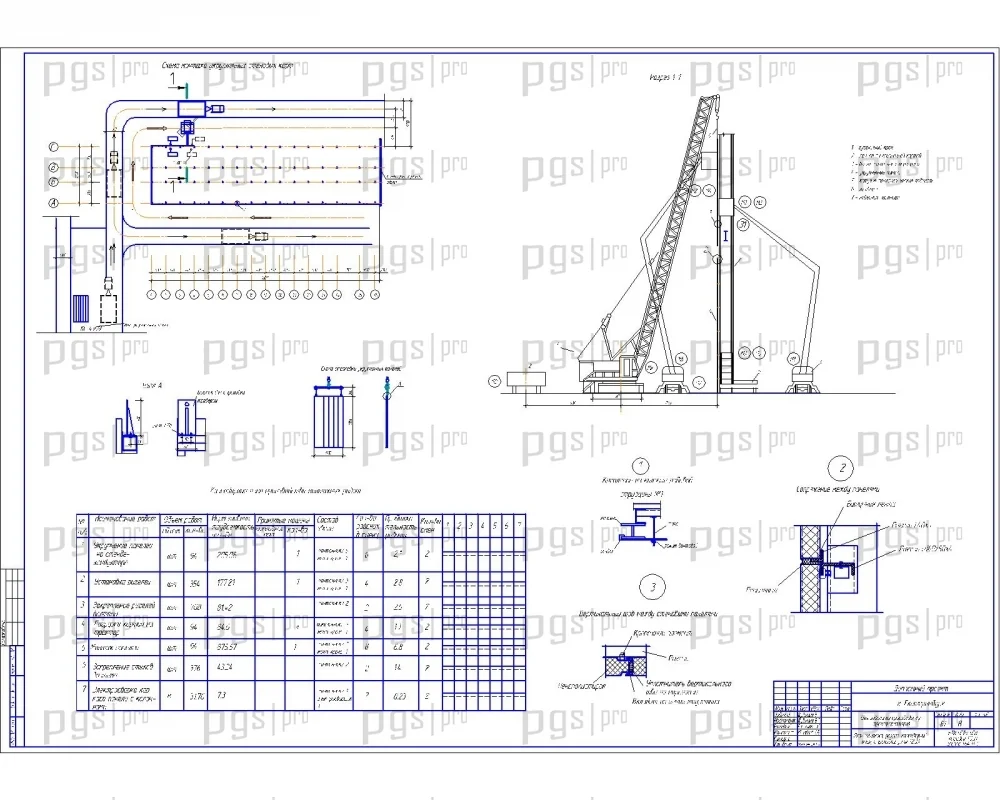

Технологический раздел ПГС дипломного проекта содержит разработку ключевых процессов возведения цеха завода по производству трансформаторов. Включена технологическая карта на монтаж стенового ограждения типа «Сэндвич», которая содержит область применения, организацию и технологию строительного процесса, требования к качеству и приемке работ, определение потребных затрат труда рабочих и машин, калькуляцию трудовых затрат, материально-технические ресурсы, технику безопасности и охрану труда, экологическую и пожарную безопасность.

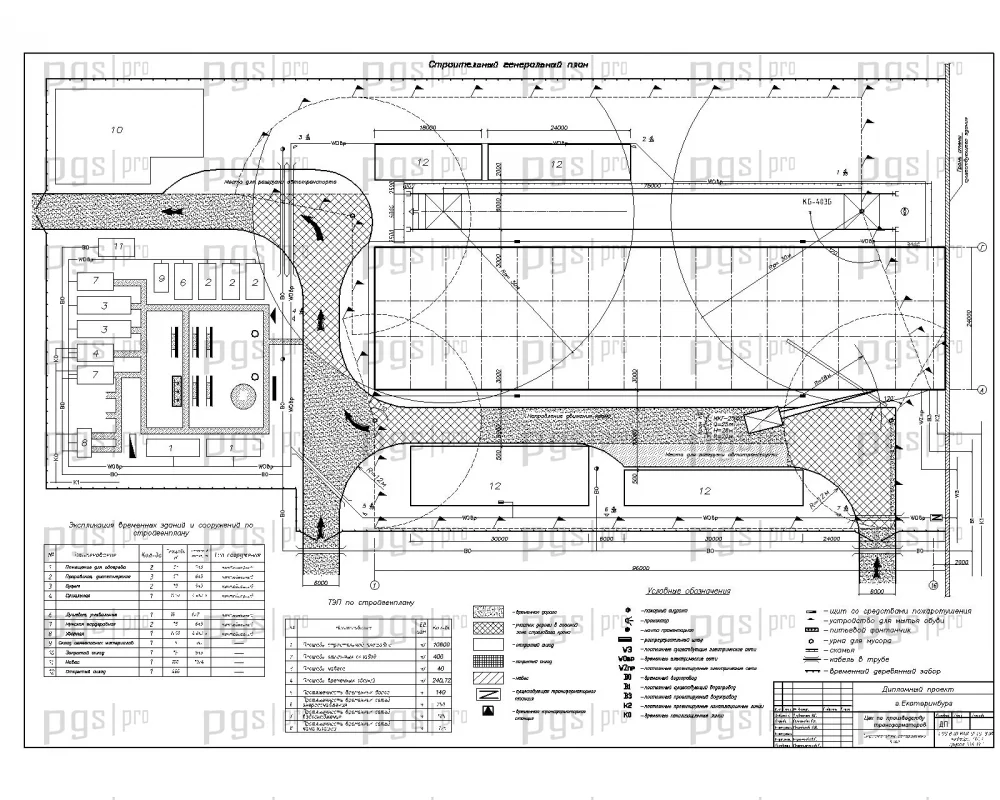

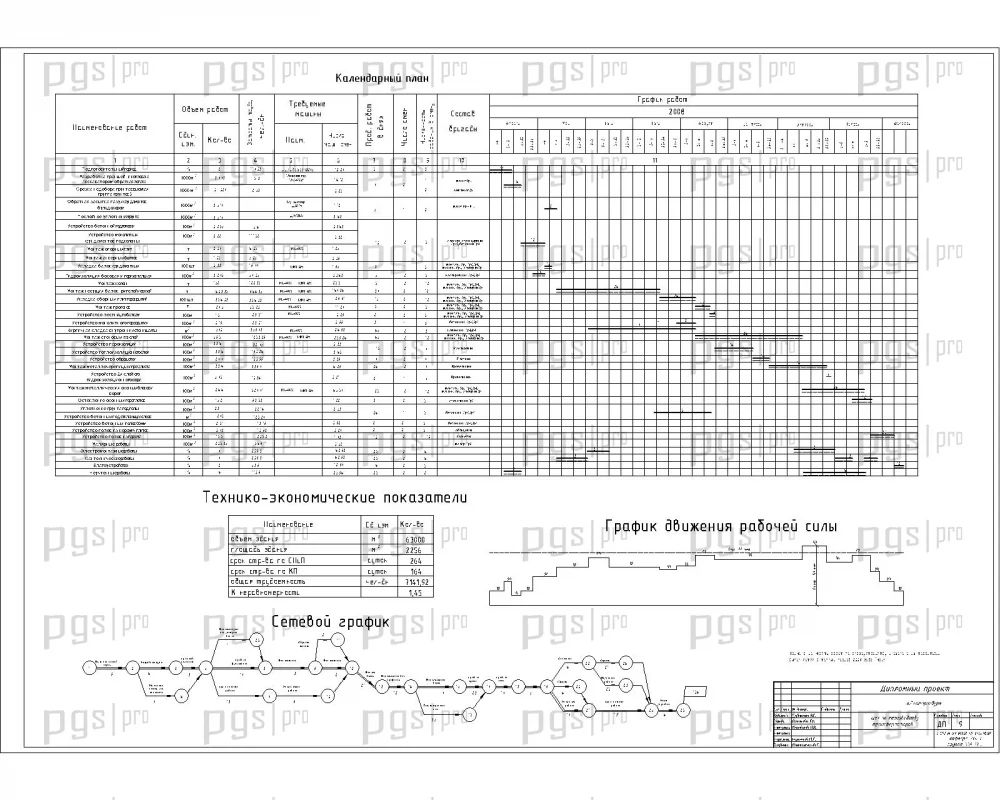

Организация строительства представлена календарным планом производства работ и строительным генеральным планом площадки. Рассмотрены вопросы подготовки территории, размещения строительной техники, складирования материалов и организации временных дорог. В проекте выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки. Технико-экономические показатели демонстрируют эффективность принятых решений и соответствие нормативным срокам строительства. В разделе «Безопасность жизнедеятельности» выполнен анализ опасных и вредных факторов, мероприятия по обеспечению безопасности жизнедеятельности персонала и обеспечение устойчивости объекта строительства в чрезвычайных ситуациях.

Данный готовый диплом ПГС обладает рядом преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: пояснительная записка на 130 листов и графическая часть из 11 листов в формате AutoCAD.
• Расчет конструкций выполнен в программном комплексе «Лира» — современный подход к проектированию.
• Проект разработан с соблюдением действующих СНиП, СП и ГОСТ.
• Возможность купить проект целиком или приобрести отдельные разделы по запросу.
• Доступна demo-версия для предварительного ознакомления с содержанием.
• Проверка на антиплагиат возможна по требованию заказчика.
• Подходит для защиты в технических университетах и строительных колледжах.
• Может использоваться как шаблон проекта для самостоятельной доработки.
• Тематика проекта — востребованная и актуальная для современного промышленного строительства.
• Возможность адаптации проекта под любой регион России путем пересчета теплотехнического раздела.
