Данный ПГС дипломный проект №3005 представляет собой полный комплект проектной документации по проектированию цеха по производству и сборке деревянной корпусной мебели в городе Чебоксары. Проект разработан по специальности «Промышленное и гражданское строительство» и включает пояснительную записку объемом 135 листов и графическую часть из 12 листов чертежей в формате AutoCAD. Если вам необходимо купить проект или скачать проект по промышленному строительству, данный готовый диплом ПГС является оптимальным шаблоном проекта для успешной защиты в строительном вузе.

Данный готовый диплом ПГС посвящен проектированию цеха по производству и сборке деревянной корпусной мебели, расположенного в городе Чебоксары. Объект представляет собой одноэтажное однопролетное производственное здание с металлическим каркасом. Габаритные размеры здания в осях составляют 18,0 м в ширину и 42,0 м в длину, высота до верха стропильной конструкции — 6,6 м, общая высота здания — 9,4 м. Дипломная работа разработана с учетом специфики мебельного производства и требований к прочности, жесткости и долговечности несущих конструкций.

Тип здания — производственный цех мощностью 5 тыс. м3 обрабатываемой древесины в год. Производительность цеха составляет 5000 куб. метров древесины в год. Конструктивная схема — металлический каркас из колонн, балок, ригелей, прогонов, стеновых и кровельных панелей. Ширина пролета составляет 18 м. К проектируемому цеху прилегает здание административно-бытового блока. Проект включает полный расчет несущих элементов каркаса, фундаментов, покрытия и ограждающих конструкций, что делает его пригодным для студентов строительных специальностей, изучающих проектирование промышленных объектов. Данный шаблон проекта позволяет быстро подготовить собственную дипломную работу по направлению ПГС.

Здание спроектировано как типовое с максимальным использованием унифицированных конструкций, что снижает общую стоимость постройки. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Проект подходит студентам строительных вузов и колледжей, а также специалистам, занимающимся проектированием промышленных зданий. Если вы ищете, где купить проект или скачать проект по промышленному строительству — диплом №3005 предлагает оптимальное соотношение цены и качества.

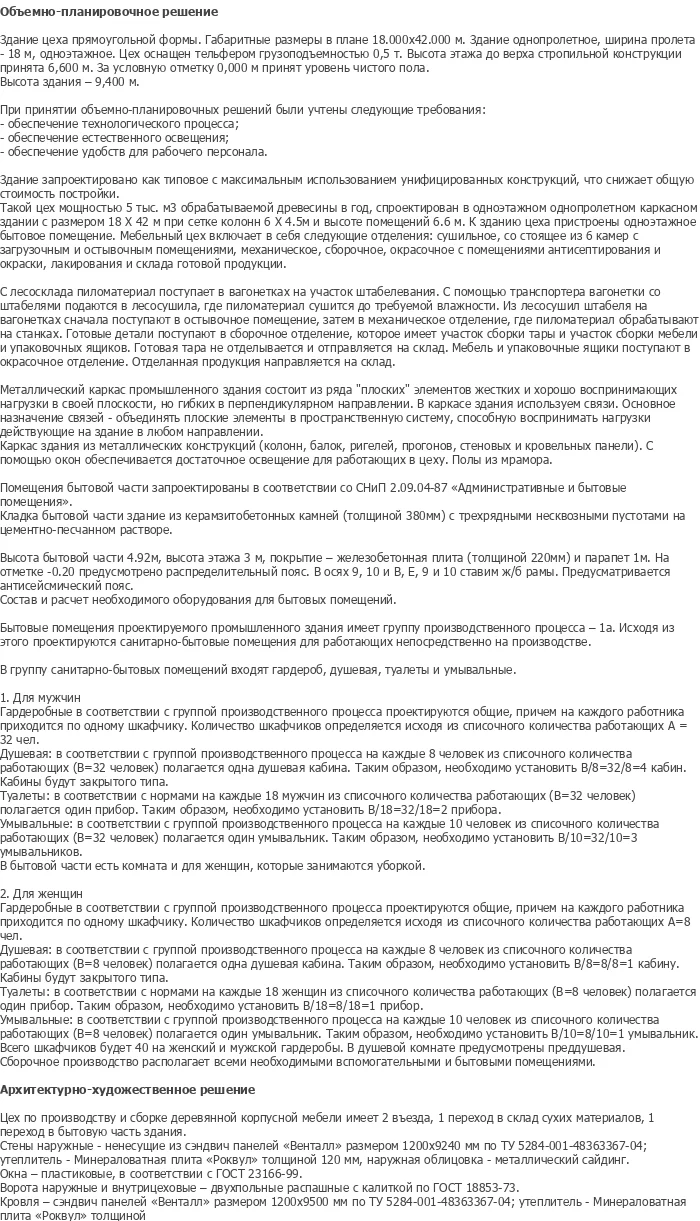

Архитектурно-планировочная часть ПГС дипломного проекта разработана с учетом технологических процессов производства деревянной корпусной мебели и требований к организации производственного пространства. Размеры здания в плане составляют 18,0 × 42,0 м. Здание однопролетное, ширина пролета — 18 м, одноэтажное. Цех оснащен тележками грузоподъемностью 0,5 т. Высота этажа до верха стропильной конструкции принята 6,6 м. За условную отметку 0,000 принят уровень чистого пола. Высота здания — 9,4 м.

При принятии объемно-планировочных решений были учтены следующие требования: обеспечение технологического процесса, обеспечение естественного освещения, обеспечение удобств для рабочего персонала. Мебельный цех включает в себя следующие отделения: сушильное, со стоящее из 6 камер с прозрачными и остекленными помещениями, механическое, сборочное, окрасочное с помещениями антисептирования и пропитки, лакирования и склада готовой продукции.

С лесосплава пиломатериал поступает в вагонетках на участок штабелевания. С помощью транспортера вагонетки со штабелями подаются в лесосушилку, где пиломатериал сушится до требуемой влажности. Из лесосушил штабеля на вагонетках сначала поступают в остовочное помещение, затем в механическое отделение, где пиломатериал обрабатывают на станках. Готовые детали поступают в сборочное отделение, которое имеет участок сборки тары и участок сборки мебели и упаковочных ящиков. Готовая тара не отделывается и отправляется на склад. Мебель и упаковочные ящики поступают в окрасочное отделение. Отделанная продукция направляется на склад. Основные планировочные параметры включают:

• два въезда в производственную часть здания;
• один проход в бытовую часть здания;
• раздельные входы для персонала и технологического транспорта;
• зоны сушки, механической обработки, сборки, окраски и склада готовой продукции;
• соблюдение противопожарных требований и норм эвакуации.

Конструктивная часть дипломного проекта разработана на основе металлического каркаса. Схема здания выполнена из металлических конструкций: колонн, балок, ригелей, прогонов, стеновых и кровельных панелей. Каркас здания из металлических конструкций (колонн, балок, ригелей, прогонов, стеновых и кровельных панелей). Основное действующее на здание в любом направлении. Каркас здания из металлических конструкций (колонн, балок, ригелей, прогонов, стеновых и кровельных панелей). С помощью окон обеспечивается достаточное освещение для работающих в цеху. Полы из мрамора. Расчет конструкций выполнен в программном комплексе «Лира», что соответствует современным требованиям к проектированию промышленных зданий.

Фундамент — мелкого заложения, железобетонный стаканного типа. Наружные стены выполнены из стеновых трехслойных панелей. Кровля — из кровельных трехслойных панелей. Архитектурно-художественное решение цеха по производству и сборке деревянной корпусной мебели имеет 2 въезда, 1 переход в бытовую часть здания, 1 переход в склад сухих материалов. Стены наружные — ненесущие из сэндвич-панелей «Венталп» размером 1200×9240 мм по ТУ 5284-001-48363367-04; утеплитель — Минераловатная плита «Роквул» толщиной 120 мм; наружная облицовка — металлический сайдинг. Окна — пластиковые, в соответствии с ГОСТ 23166-99. Ворота наружные и внутрицеховые — двухполые распашные с калиткой по ГОСТ 18853-73.

Кровля — сэндвич-панели «Венталп» размером 1200×9500 мм по ТУ 5284-001-48363367-04; утеплитель — Минераловатная плита «Роквул» толщиной 120 мм. Помещения бытовой части запроектированы в соответствии со СНиП 2.09.04-87 «Административные и бытовые помещения». Кладка бытовой части здания из керамзитобетонных камней (толщиной 380 мм) с тремя рядными несквозными пустотами цементно-песчаным раствором. Высота бытовой части 4,92 м, высота этажа 3 м, покрытие — железобетонная плита (толщиной 220 мм) и парапет 1 м. На отметке -0,20 предусмотрено распределительный пояс. В осях 9, 10 и В, Е, 9 и 10 ставим ж/б рамы. Предусматривается антисейсмический пояс. В бытовой части есть комната для женщин, которые занимаются уборкой. Гардеробы, душевая, туалеты и умывальные проектируются в соответствии с группой производственного процесса.

Технологический раздел ПГС дипломного проекта содержит разработку ключевых процессов возведения цеха по производству и сборке деревянной корпусной мебели. Включена технологическая карта на монтаж металлических конструкций одноэтажного промышленного здания, которая содержит область применения, организацию и технологию производства работ, технико-экономические показатели монтажа каркаса, качество работ, материально-технические ресурсы и безопасность труда.

Организация строительства представлена календарно-сетевым графиком и строительным генеральным планом площадки. Рассмотрены вопросы подготовки территории, размещения строительной техники, складирования материалов и организации временных дорог. В проекте выполнен состав объектного потока, расчет и оптимизация сетевого графика, расчет и проектирование стройгенплана, подбор монтажного крана, компоновка общеплощадочного стройгенплана. Рассмотрены вопросы временных зданий и сооружений, расчет площадей складов, расчет электрических нагрузок, освещения стройплощадки, расчет потребности воды и тепла. Технико-экономические показатели демонстрируют эффективность принятых решений и соответствие нормативным срокам строительства.

Экономическая часть проекта предусматривает локальные сметы и объектную смету. Выполнены локальные сметы на общестроительные работы, специальные работы, устройство внутренних систем водоснабжения и канализации, устройство внутренних систем отопления, вентиляции и кондиционирования воздуха, устройство систем внутреннего электроснабжения, устройство слаботочной сети и пожарной сигнализации, монтаж технологического оборудования. Рассмотрены вопросы расчета капитальных вложений в основные производственные фонды и потребности в основных строительных материалах. В разделе «Безопасность и экологичность проекта» выполнен анализ опасных и вредных производственных факторов, мероприятия по снижению влияния опасных и вредных производственных факторов, обеспечение электробезопасности, эксплуатация мобильных машин и транспортных средств, эксплуатация грузоподъемных механизмов, ручная сварка, мероприятия по пожарной безопасности, молниезащита и природоохранные мероприятия.

Данный готовый диплом ПГС обладает рядом преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: пояснительная записка на 135 листов и графическая часть из 12 листов в формате AutoCAD.
• Расчет конструкций выполнен в программном комплексе «Лира» — современный подход к проектированию.
• Проект разработан с соблюдением действующих СНиП, СП и ГОСТ.
• Возможность купить проект целиком или приобрести отдельные разделы по запросу.
• Доступна demo-версия для предварительного ознакомления с содержанием.
• Проверка на антиплагиат возможна по требованию заказчика.
• Подходит для защиты в технических университетах и строительных колледжах.
• Может использоваться как шаблон проекта для самостоятельной доработки.
• Тематика проекта — востребованная и актуальная для современного промышленного строительства.
• Возможность адаптации проекта под любой регион России путем пересчета теплотехнического раздела.
