Дипломный проект №3006 «Шлакоперерабатывающий цех в г. Челябинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для комплексной переработки шлаковых отходов металлургического производства. Проект выполнен с учетом климатических условий Челябинской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект промышленного назначения.

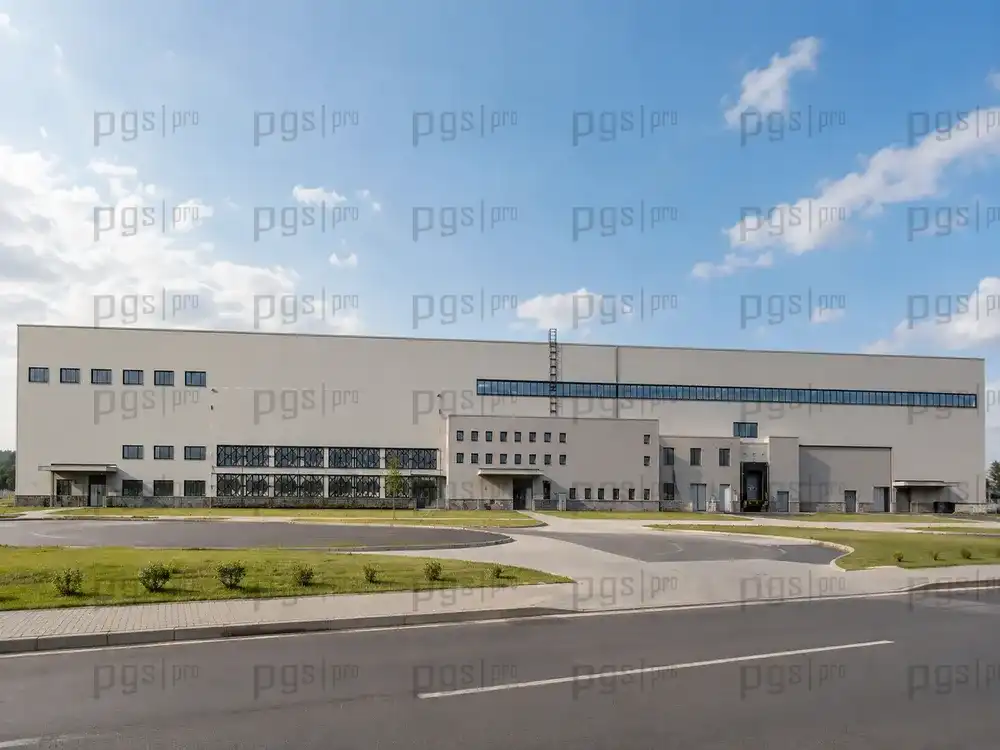

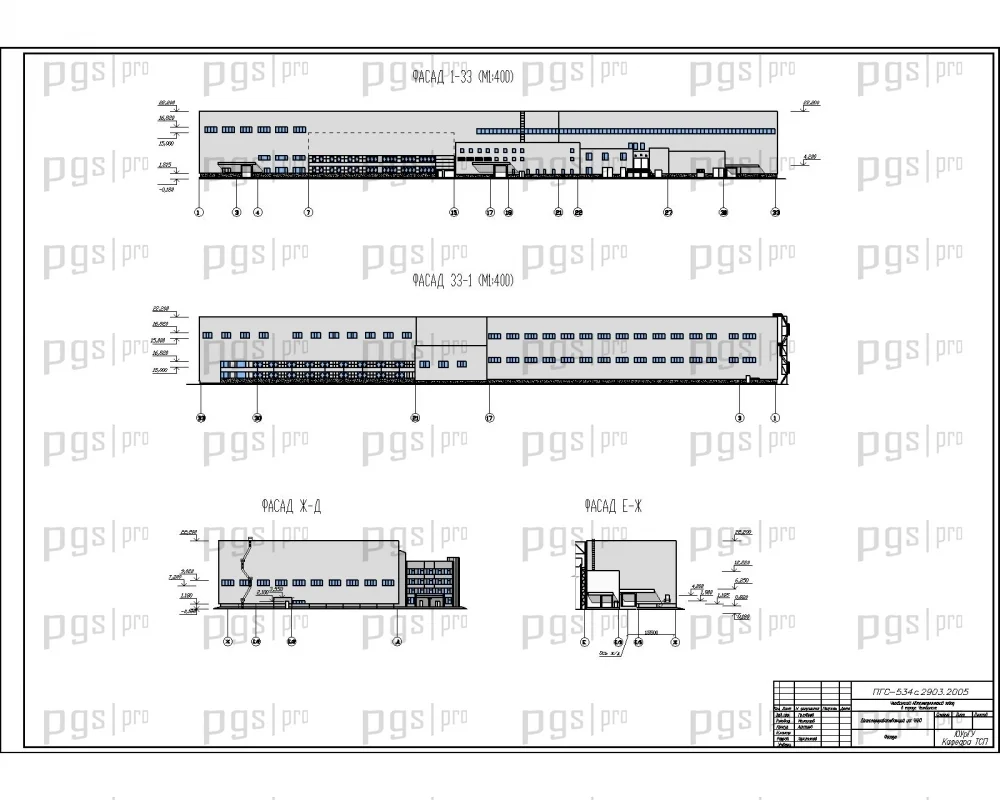

Проектируемый объект — одноэтажное производственное здание шлакоперерабатывающего цеха, расположенное в городе Челябинск. Данный ПГС дипломный проект разработан с учетом специфики металлургического производства и современных требований к промышленной архитектуре. Здание цеха состоит из двух основных функциональных частей: склада сырья и отделения подготовки шихты, что обеспечивает непрерывность технологического процесса от приема шлакового сырья до выдачи готовой продукции.

Габаритные размеры здания составляют 120,0 м в длину, 60,0 м в ширину и 22,2 м в высоту, что позволяет разместить полный комплекс технологического оборудования, включая мостовые краны грузоподъемностью 10 тонн, вентиляционные установки и системы аспирации. Проект предусматривает устройство двух мостовых кранов с глубиной зацепления 5,0 тонн и отметкой подкранового пути 14,5 метра. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий металлургической отрасли.

Особенностью проекта является применение стального каркаса с шагом основных колонн 12 метров и фахверковых колонн 6 метров, что обеспечивает необходимую пролетную вместимость для технологического оборудования. Высота колонн от уровня пола до низа ригеля составляет 18 метров, что соответствует требованиям к размещению крупногабаритного оборудования переработки шлака. Если вы ищете, где купить проект или скачать проект по направлению ПГС промышленного назначения — диплом №3006 предлагает оптимальное соотношение цены и качества.

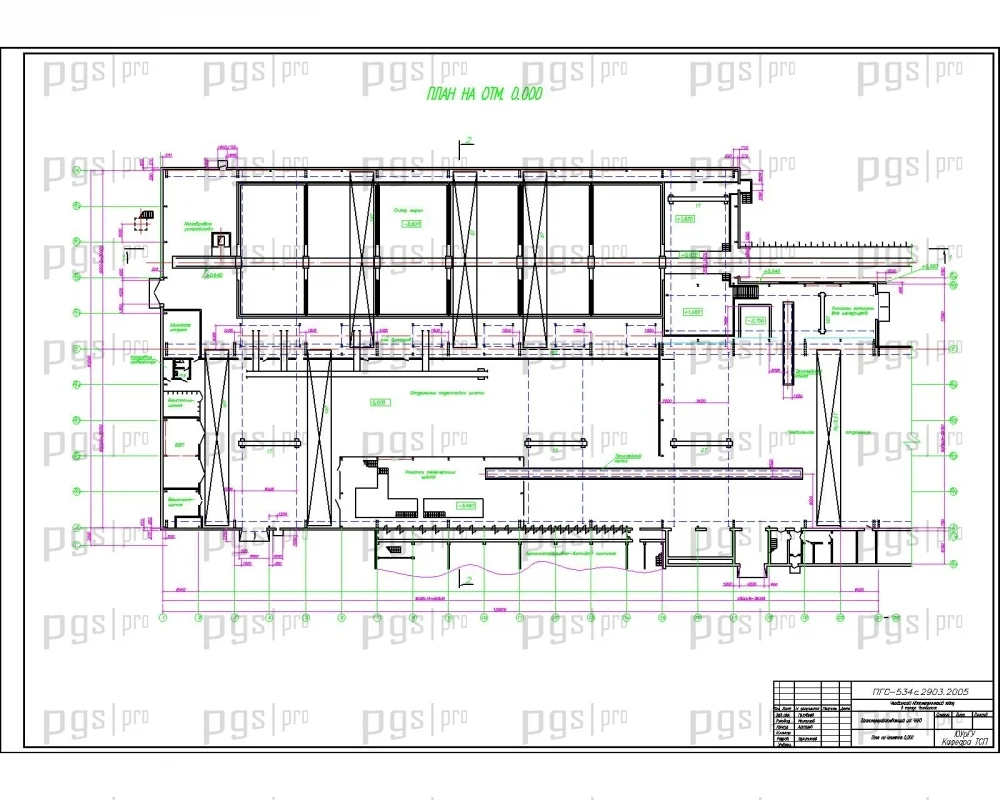

Функциональные связи в здании решены с учетом технологической последовательности производственного процесса. Склад сырья размещен в пролете шириной 30 м и длиной 84 м, в котором расположены напольные закрома с отметкой -2,800 м для приема и хранения сырьевых материалов. Для подачи шлаковых материалов в отделение подготовки шихты вдоль ряда Е установлены разгрузочные бункеры. В торце пролета размещается установка для разгрузки вагонов.

Отделение подготовки шихты расположено в осях Д-Е в пролете шириной 30 м и длиной 84 м. В отделении размещены линии по подготовке шихтовых материалов к плавке, оборудованные дозаторами, конвейерами, барабанными сушилками и бункерами. Во встроенном помещении расположен участок регенерации шлака. На полу отделения установлены пути передаточной тележки грузоподъемностью 10 тонн.

Основные вредности в цехе включают пылевыделение при обработке листового металла на складе, газовыделение от технологического оборудования и тепловыделение. Во всех внутренних помещениях предусмотрена общебменная вентиляция механическая, для вредных веществ — приточно-вытяжная. В цехе существует оборотная система водоснабжения с открытой прокладкой труб по колоннам и стенам здания. Сети хозяйственно-питьевого водоснабжения проектируются из чугунных труб диаметром 150-200 мм.

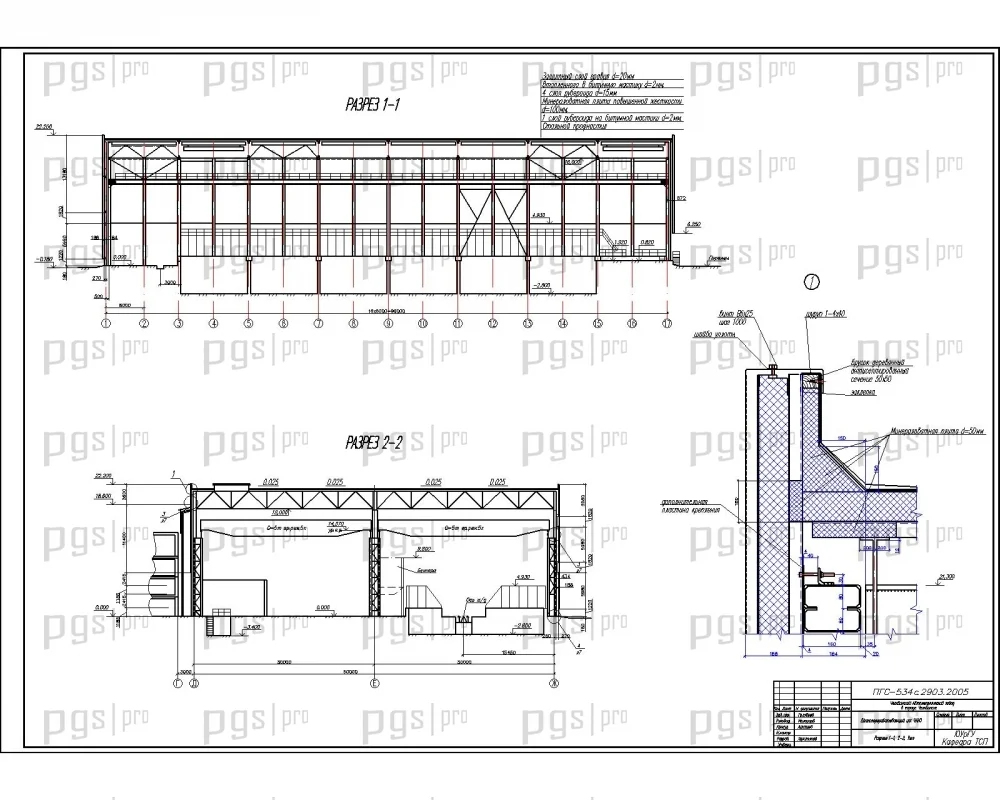

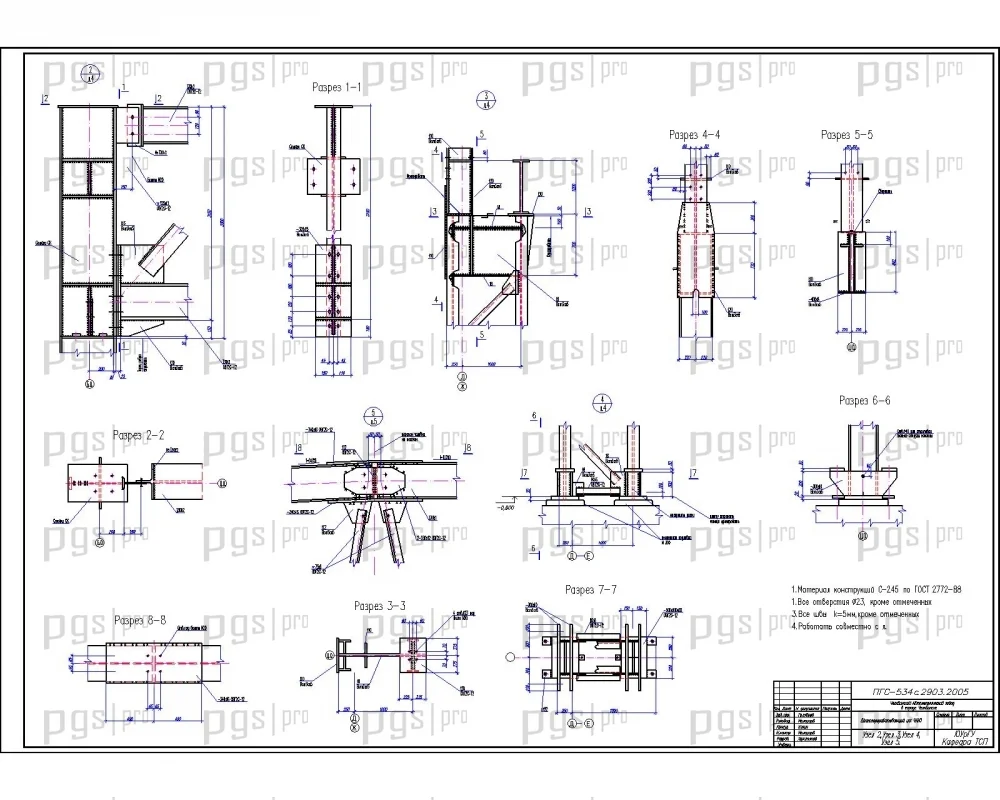

Конструктивное решение здания обусловлено его назначением и специфическими условиями технологии металлургического производства. Главный производственный корпус принят со стальным каркасом. В соответствии с грунтовой обстановкой на площадке строительства принят свайный фундамент с глубиной заложения 6,000 и 7,000 метров. Поверх фундамента выполняется гидроизоляция из цементно-песчаного раствора состава 1:2 на портландцементе М400.

Наружные стены здания выполнены из трехслойных навесных панелей с обшивкой из оцинкованных стальных профилистов с защитно-декоративным покрытием и утеплителем между ними из полужестких минераловатных плит толщиной 100 мм на синтетическом связующем. Цокольные части стен выполнены из кирпича с облицовкой. Вдоль наружных стен предусмотрена отмостка из бетона класса В1.5 шириной 150 мм и толщиной 100 мм.

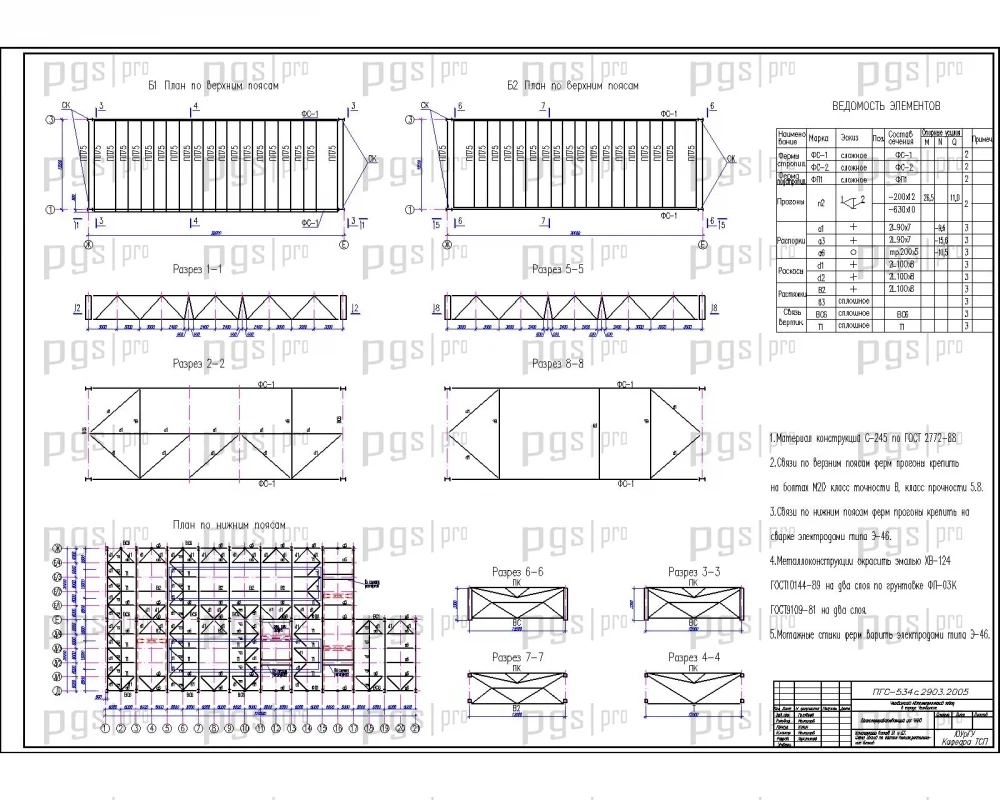

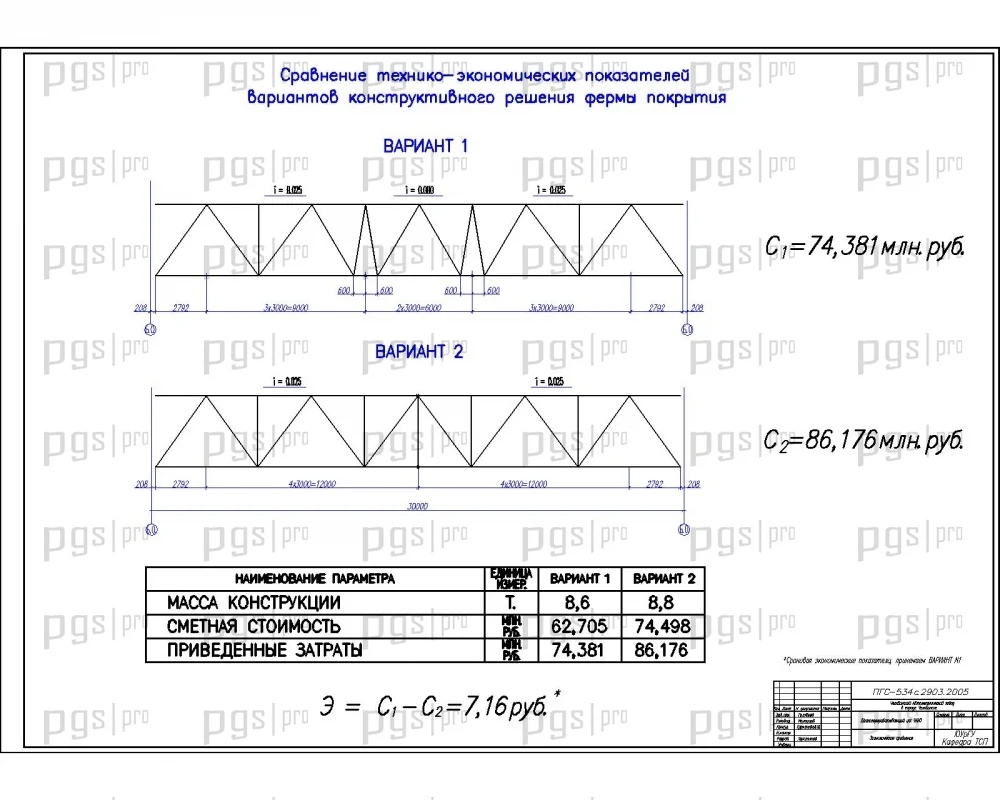

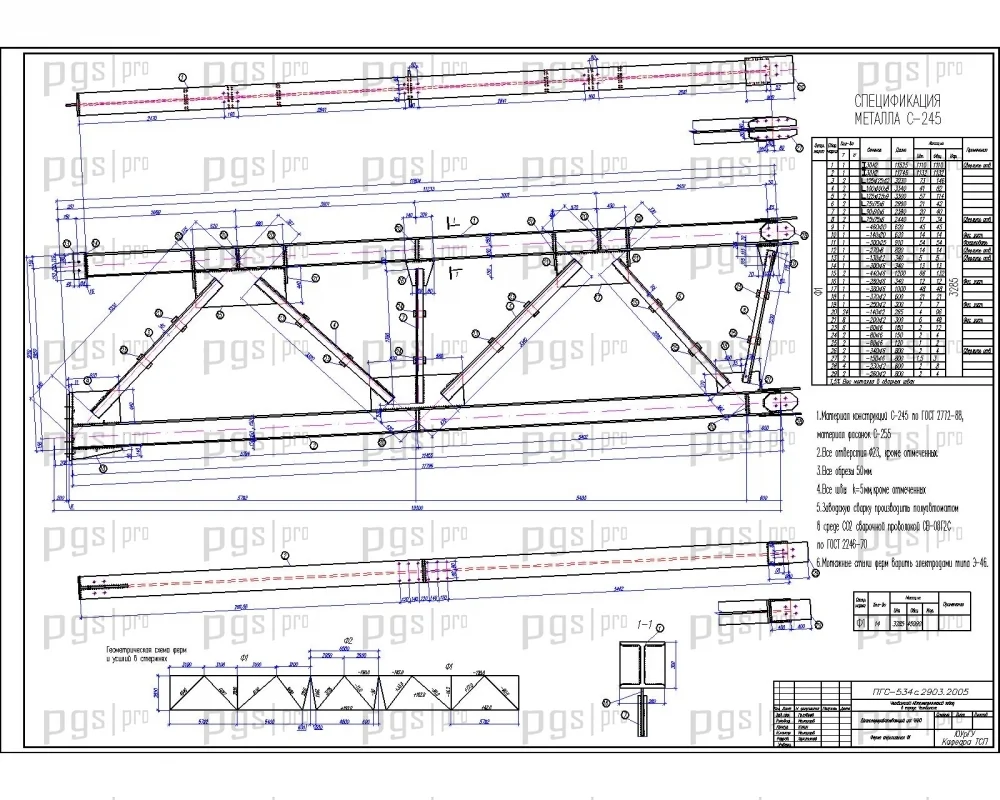

Кровля теплая со стальным протоком. Несущий элемент, укладываемый по протокам — стальной профилист. Ферма принята стальная сварная с поясами из двутавров и решеткой из парных уголков. Высота фермы составляет 3,15 м. Система связей покрытия состоит из горизонтальных и вертикальных связей. Горизонтальные связи располагаются в нижнем и верхнем поясах ферм. Вертикальные связи расположены между фермами в плоскости вертикальных стоек стропильных ферм. Подкрановые балки приняты из двутавров с шарикоподшипниковыми тележками.

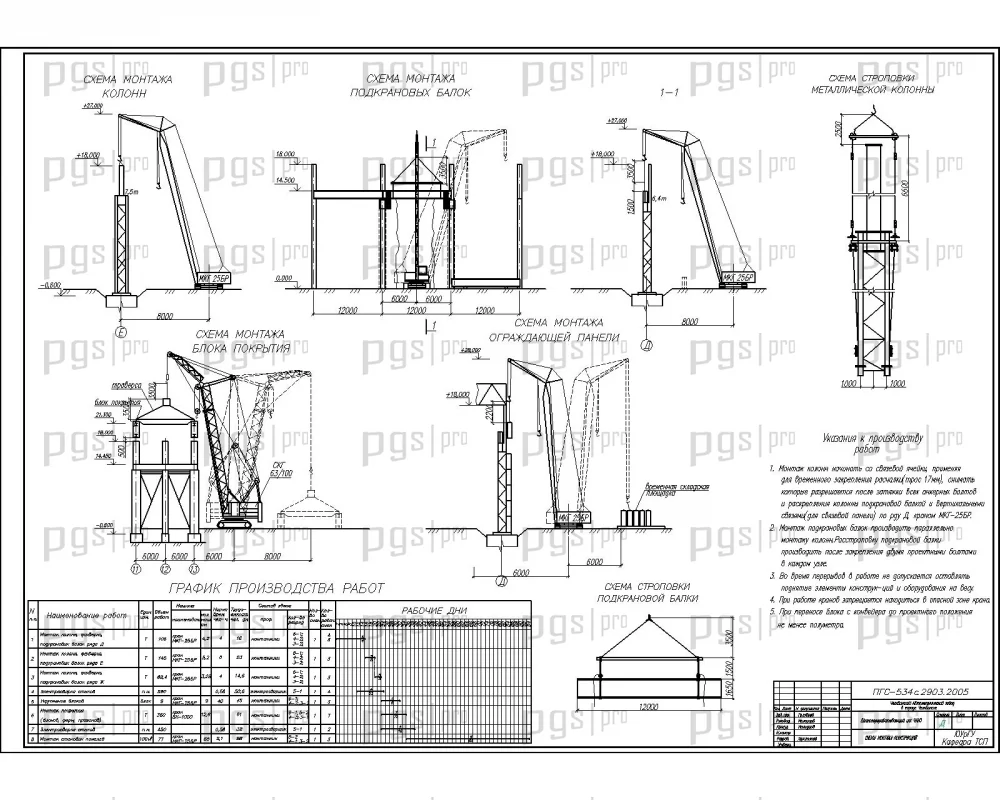

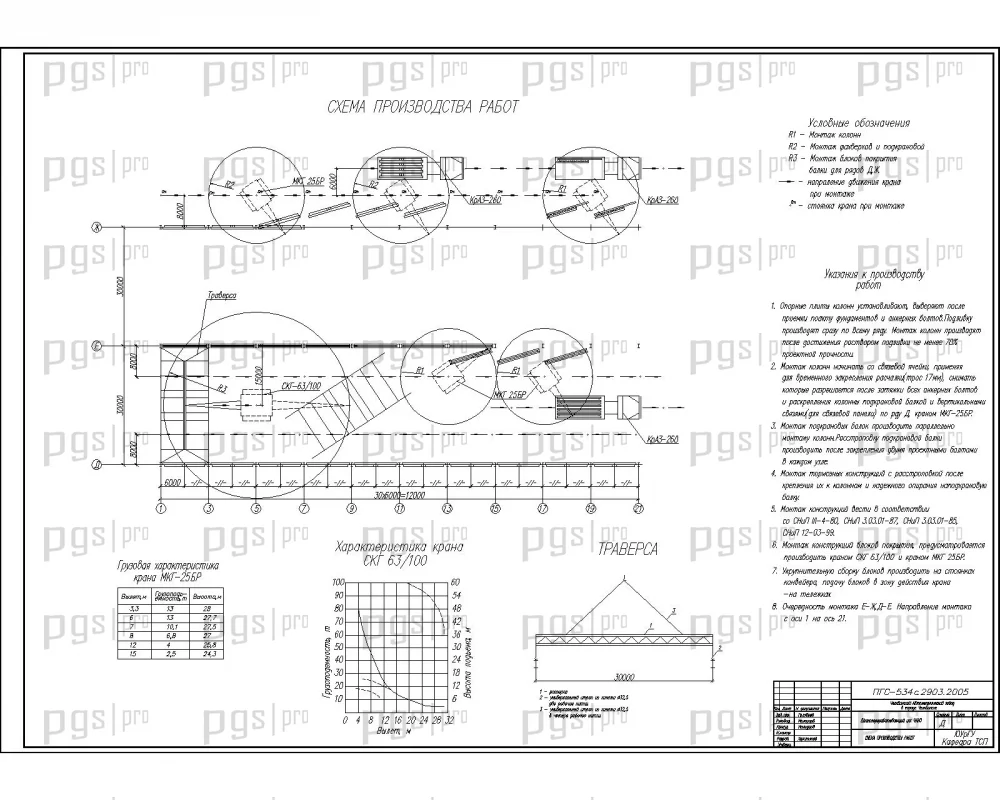

Технологическая карта схем монтажа конструкций включает объемы работ, способы производства монтажа стальных конструкций каркаса, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана грузоподъемностью 25 тонн с последующей сваркой и антикоррозийной обработкой соединений.

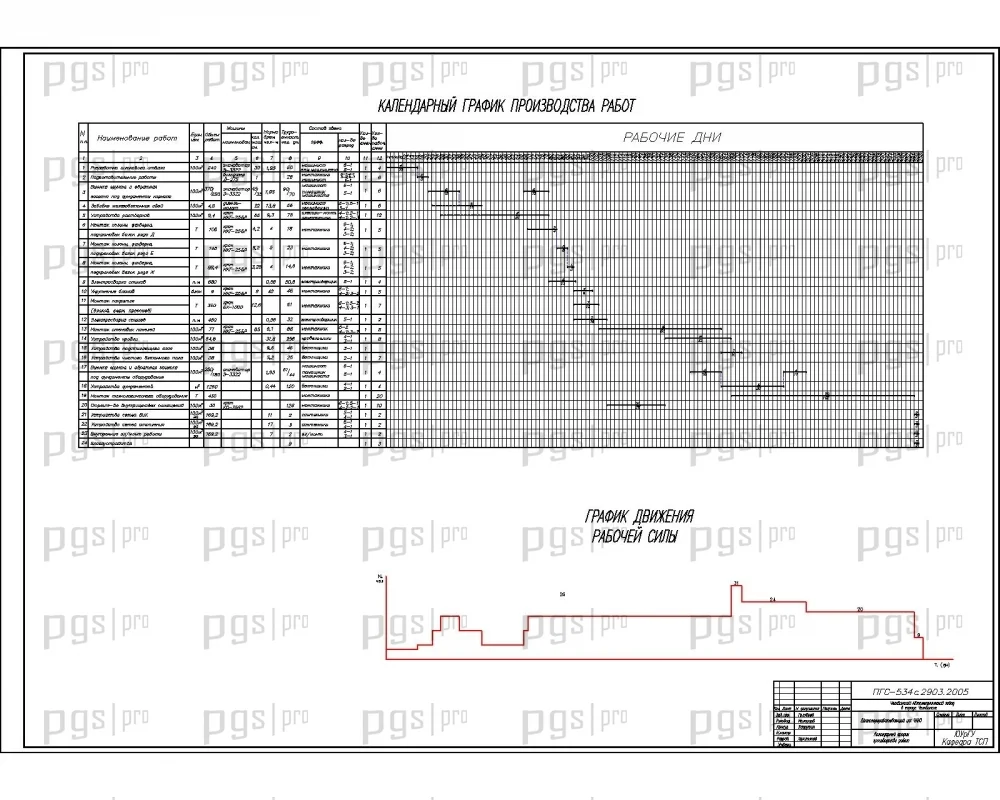

Календарный график составлен с учетом технологической последовательности работ при строительстве: устройство свайного фундамента, монтаж стального каркаса, устройство стеновых панелей, монтаж стропильных ферм и покрытия, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

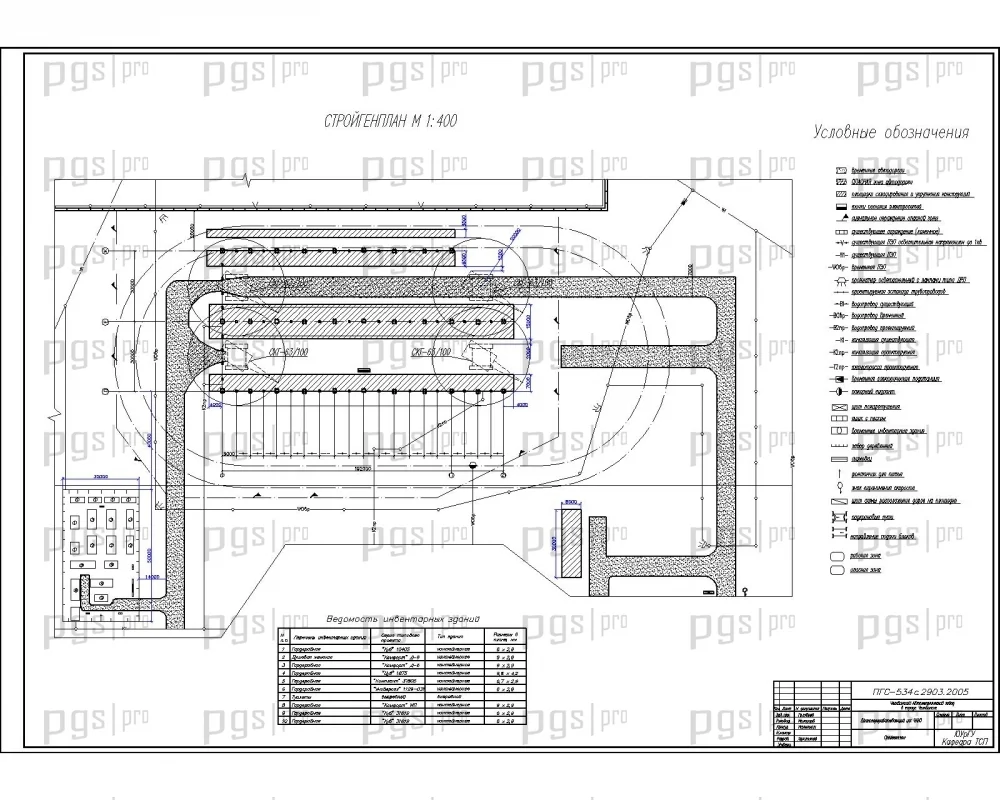

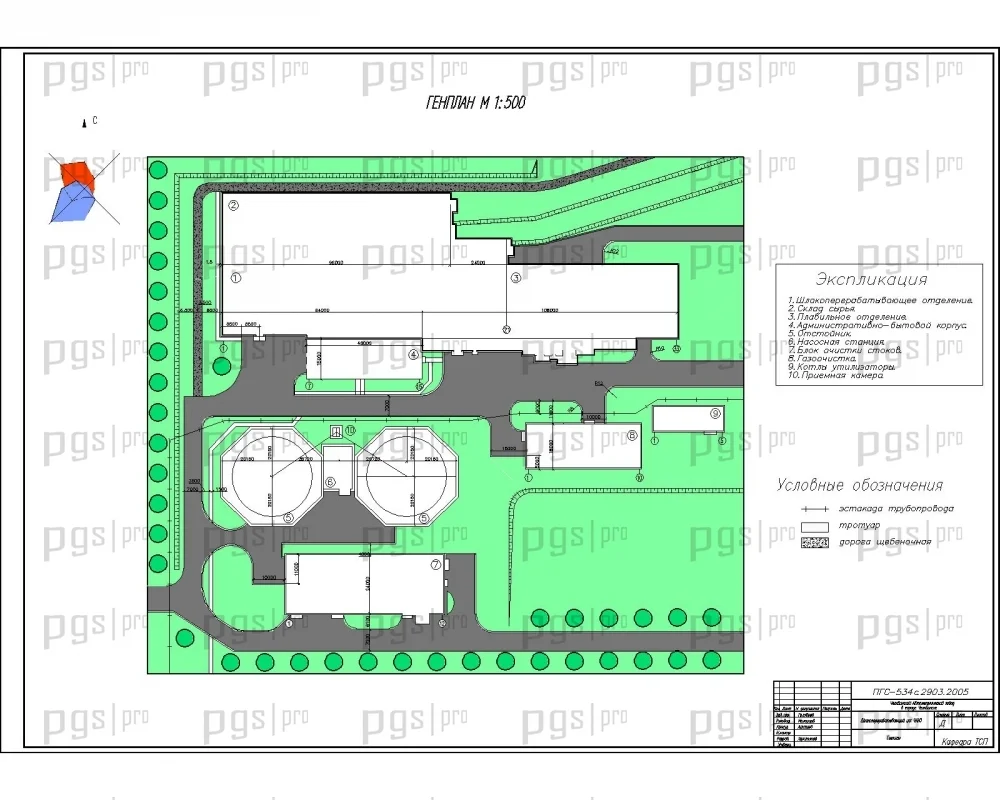

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов.

Диплом №3006 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: переработка шлаковых отходов — востребованное направление в современном металлургическом производстве.
• Сложный инженерный объект: стальной каркас с мостовыми кранами и высотой до 22,2 м требует глубоких знаний конструирования промышленных зданий.

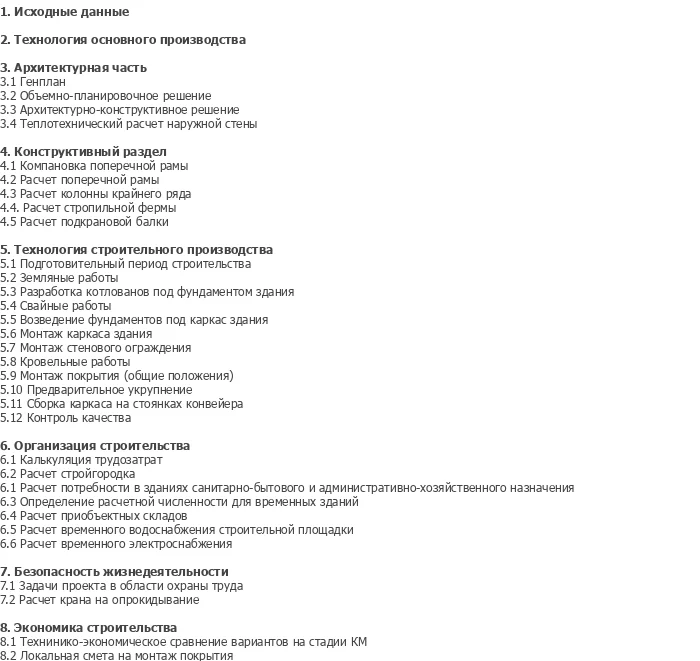

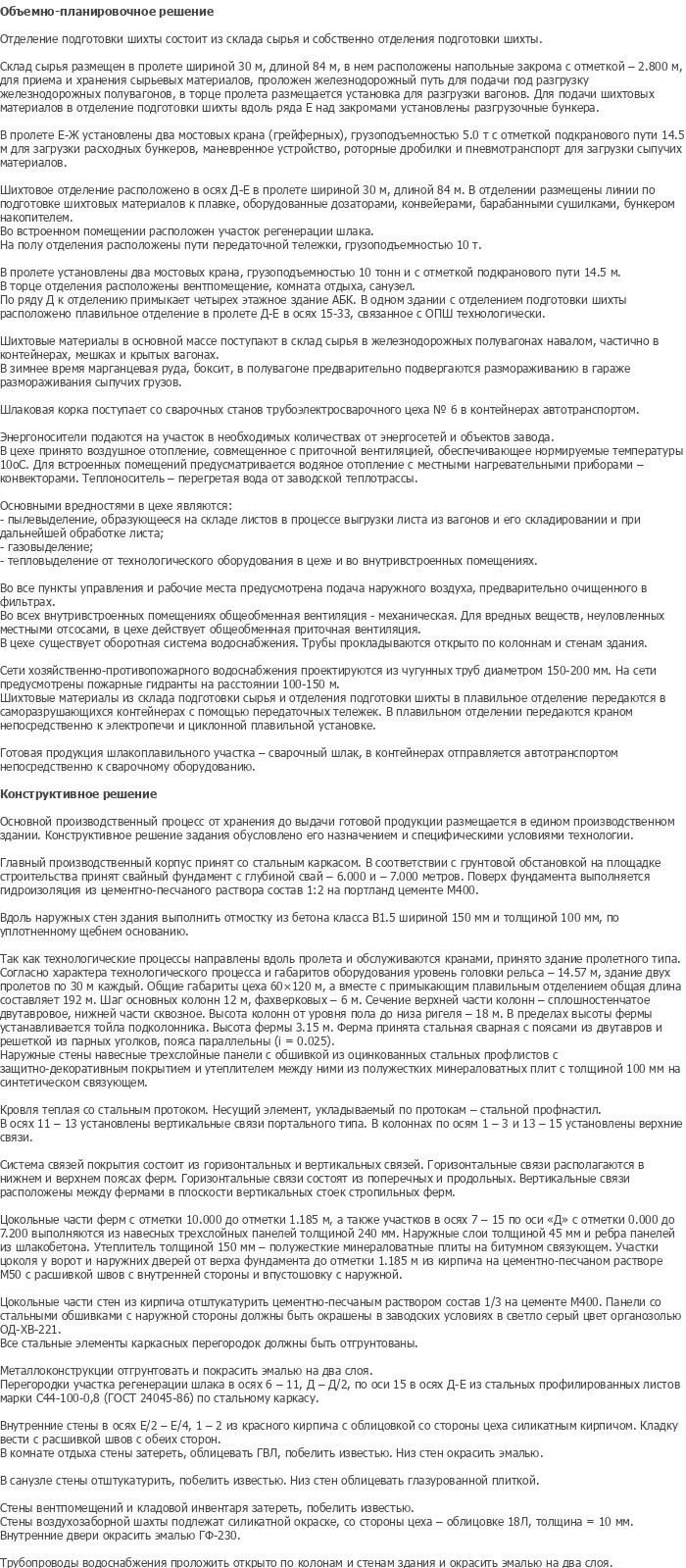

• Полная комплектация: 95 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент, стальной каркас, стропильные фермы, трехслойные стеновые панели — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта монтажа, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3006 по доступной цене — 4 000 рублей.
