Данный ПГС дипломный проект №3007 представляет собой полный комплект проектной документации по проектированию административно-бытового корпуса (АБК) металлургического завода в городе Шахты Ростовской области. Проект разработан по специальности «Промышленное и гражданское строительство» и включает пояснительную записку объемом 149 листов и графическую часть из 11 листов чертежей в формате AutoCAD. Если вам необходимо купить проект или скачать проект по промышленному строительству, данный готовый диплом ПГС является оптимальным шаблоном проекта для успешной защиты в строительном вузе.

Данный готовый диплом ПГС посвящен проектированию административно-бытового корпуса (АБК) металлургического завода, расположенного в городе Шахты Ростовской области. Объект представляет собой трехэтажное здание Г-образной формы в плане с рамно-связевым каркасом из монолитного железобетона. Габаритные размеры участка здания в осях составляют 73,5 × 73,5 м, общая высота — 14,65 м. Высота каждого этажа равна 3600 мм. Дипломная работа разработана с учетом специфики административно-бытового обеспечения металлургического производства и требований к прочности, жесткости и долговечности несущих конструкций.

Тип здания — административно-бытовой корпус металлургического завода. Конструктивная схема — рамно-связевой каркас из монолитного железобетона. В здании запроектированы пять лестниц, одна из которых винтовая. Проект включает полный расчет несущих элементов каркаса, фундаментов, перекрытий и ограждающих конструкций, что делает его пригодным для студентов строительных специальностей, изучающих проектирование промышленных объектов. Данный шаблон проекта позволяет быстро подготовить собственную дипломную работу по направлению ПГС.

Здание спроектировано с учетом сейсмичности района строительства и может быть адаптировано под любой регион России путем пересчета теплотехнического раздела. Проект подходит студентам строительных вузов и колледжей, а также специалистам, занимающимся проектированием промышленных зданий. Если вы ищете, где купить проект или скачать проект по промышленному строительству — диплом №3007 предлагает оптимальное соотношение цены и качества.

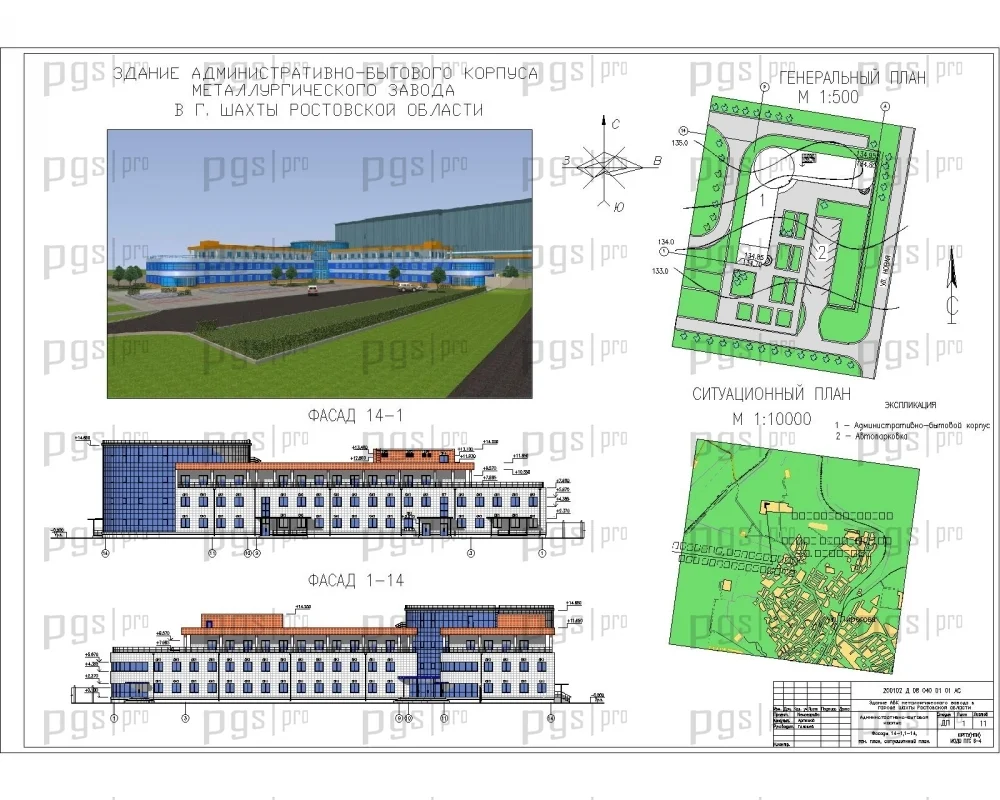

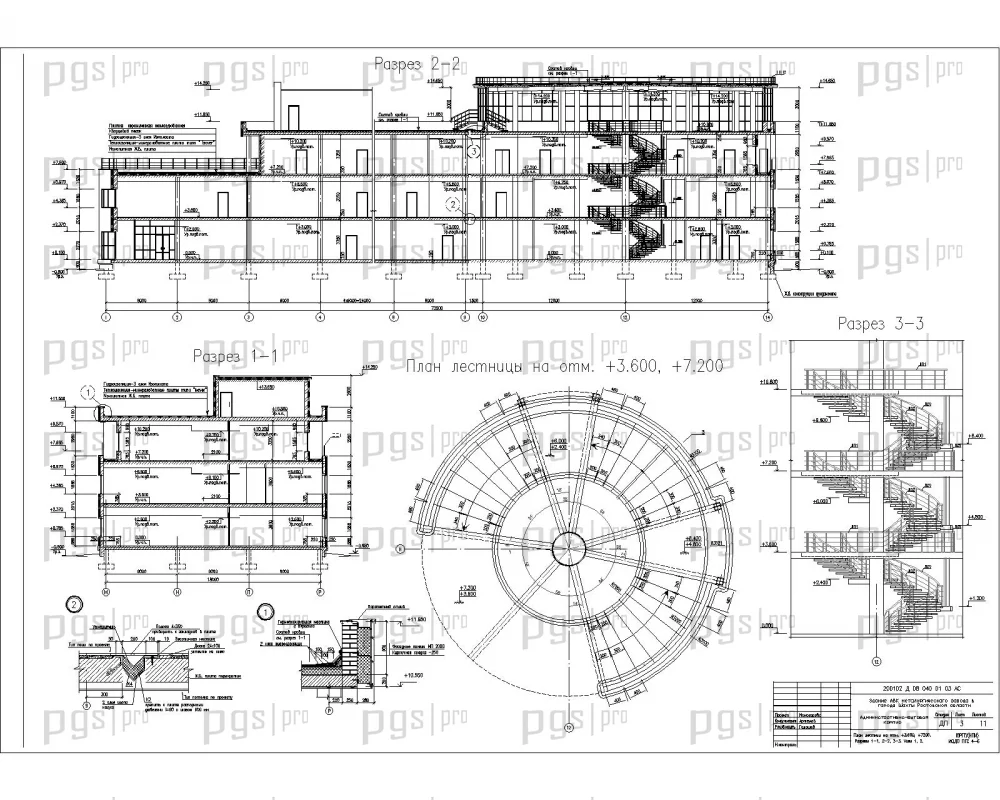

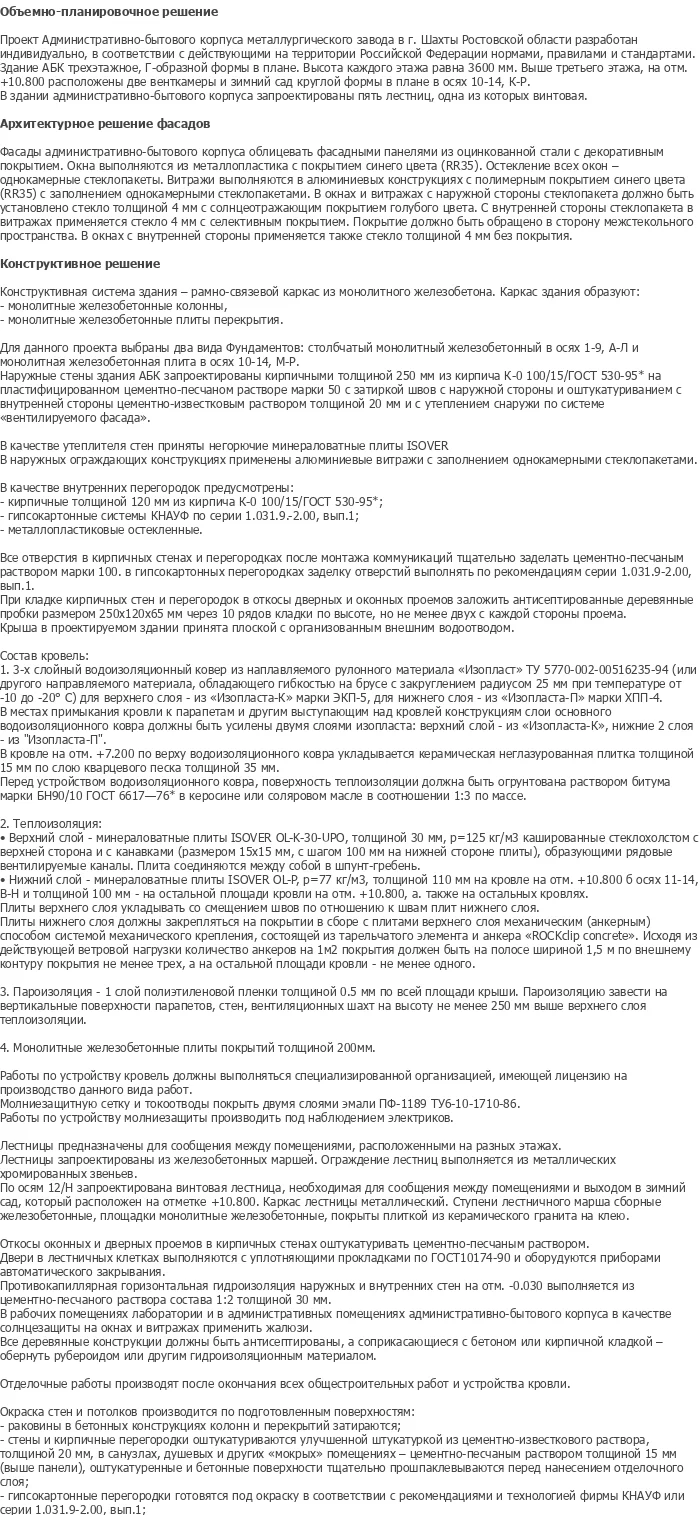

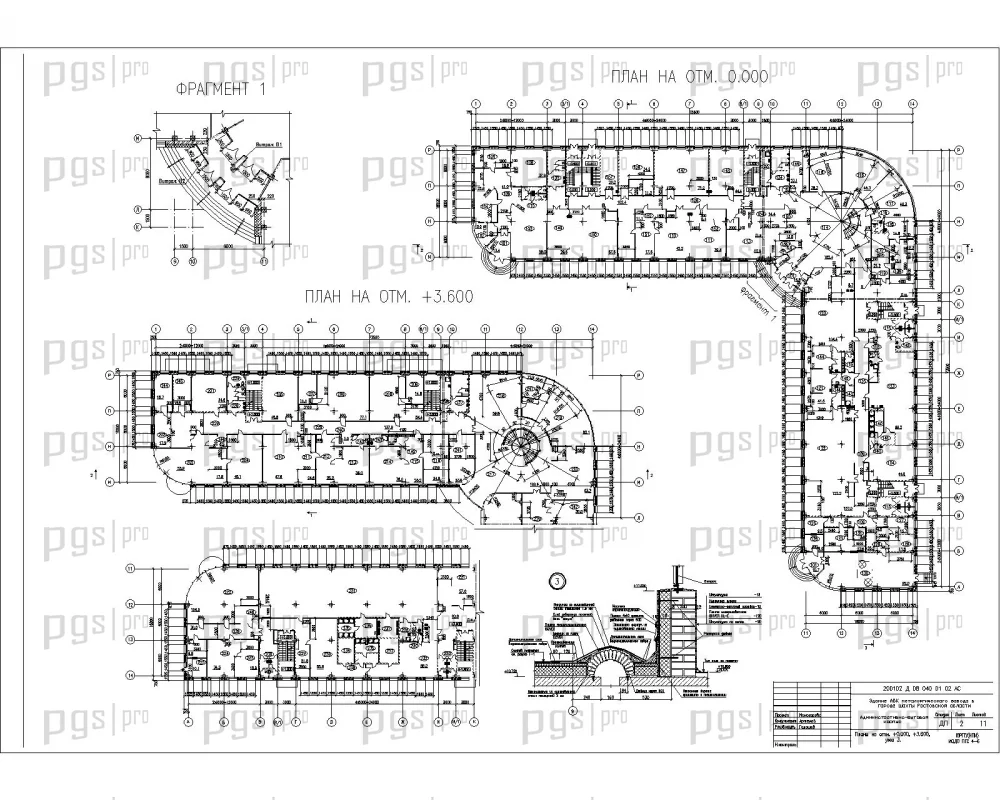

Архитектурно-планировочная часть ПГС дипломного проекта разработана индивидуально, в соответствии с действующими на территории Российской Федерации нормами, правилами и стандартами. Здание АБК трехэтажное, Г-образной формы в плане. Высота каждого этажа равна 3600 мм. Выше третьего этажа, на отметке +10,800 расположены две бетонные и один мраморный сад крытой формы в плане в осях 10-14, К-Р. В здании административно-бытового корпуса запроектированы пять лестниц, одна из которых винтовая.

Фасады административно-бытового корпуса облицовываются фасадными панелями из оцинкованной стали с декоративным покрытием. Окна выполняются из металлопластика с покрытием синего цвета (RR35). Остекление всех окон — однокамерные стеклопакеты. Витражи выполняются в алюминиевых конструкциях с полимерным покрытием синего цвета (RR35) с заполнением однокамерными стеклопакетами. В окнах и витражах с наружной стороны стеклопакета должно быть установлено стекло толщиной 4 мм с солнцезащитным покрытием голубого цвета. С внутренней стороны стеклопакета витражов применяется стекло 4 мм с селективным покрытием. Покрытие должно быть обращено в сторону межстекольного пространства. В окнах с внутренней стороны применяется также стекло толщиной 4 мм без покрытия.

В здании предусмотрены помещения административного назначения, бытовые помещения для работников металлургического завода, помещения общественного питания и медицинского обслуживания. Основные планировочные параметры включают:

• Г-образная конфигурация здания в плане;
• высота каждого этажа 3,6 м;
• пять лестничных клеток, включая одну винтовую;
• два бетонных и один мраморный сад на кровле;
• соблюдение противопожарных требований и норм эвакуации.

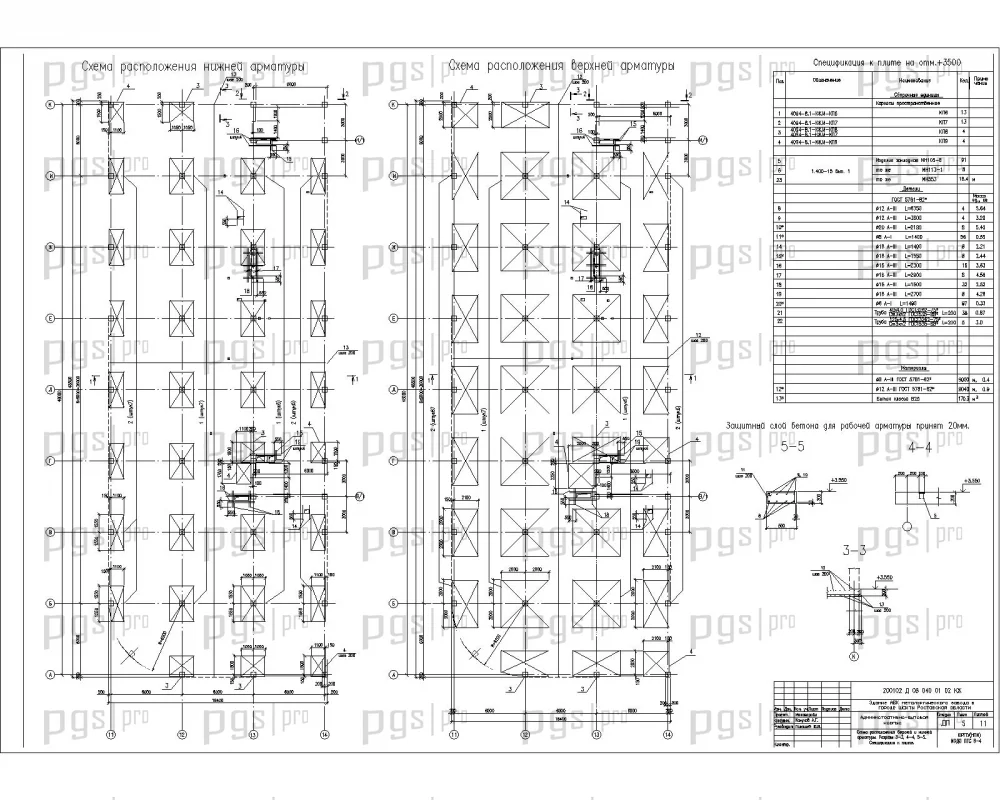

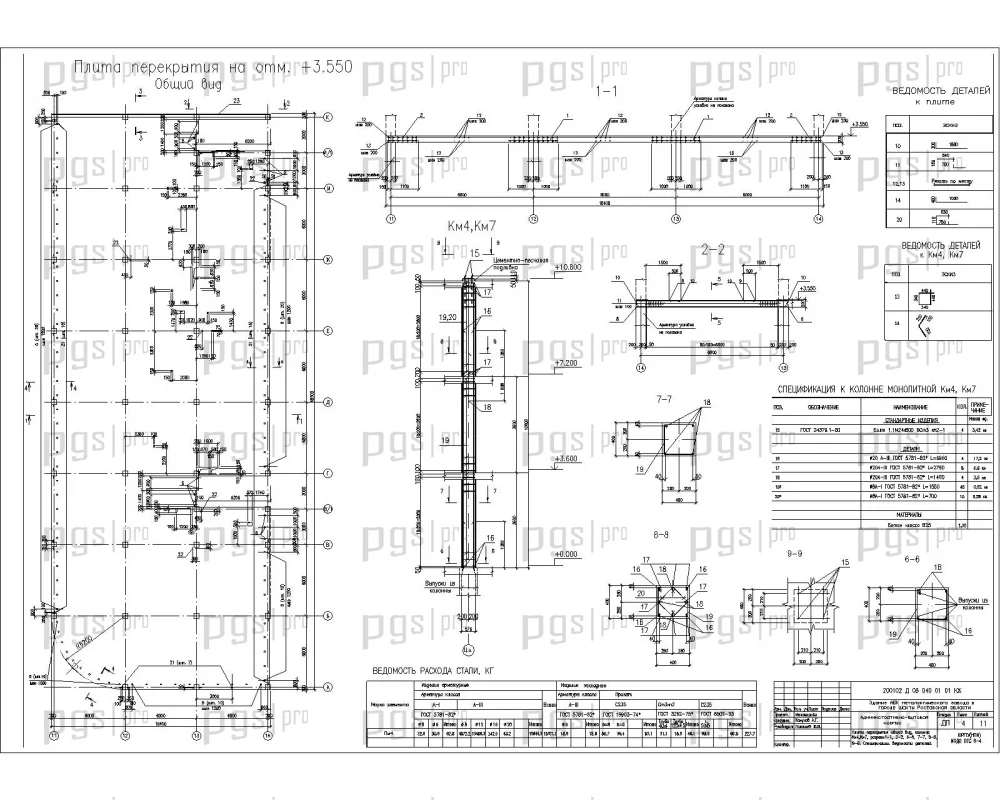

Конструктивная часть дипломного проекта разработана на основе рамно-связевого каркаса из монолитного железобетона. Каркас здания образуют монолитные железобетонные колонны и монолитные железобетонные плиты перекрытий. Расчет конструкций производился с помощью программы «Structure CAD», расчет фундамента выполнен в программе «SCAD», что соответствует современным требованиям к проектированию промышленных зданий.

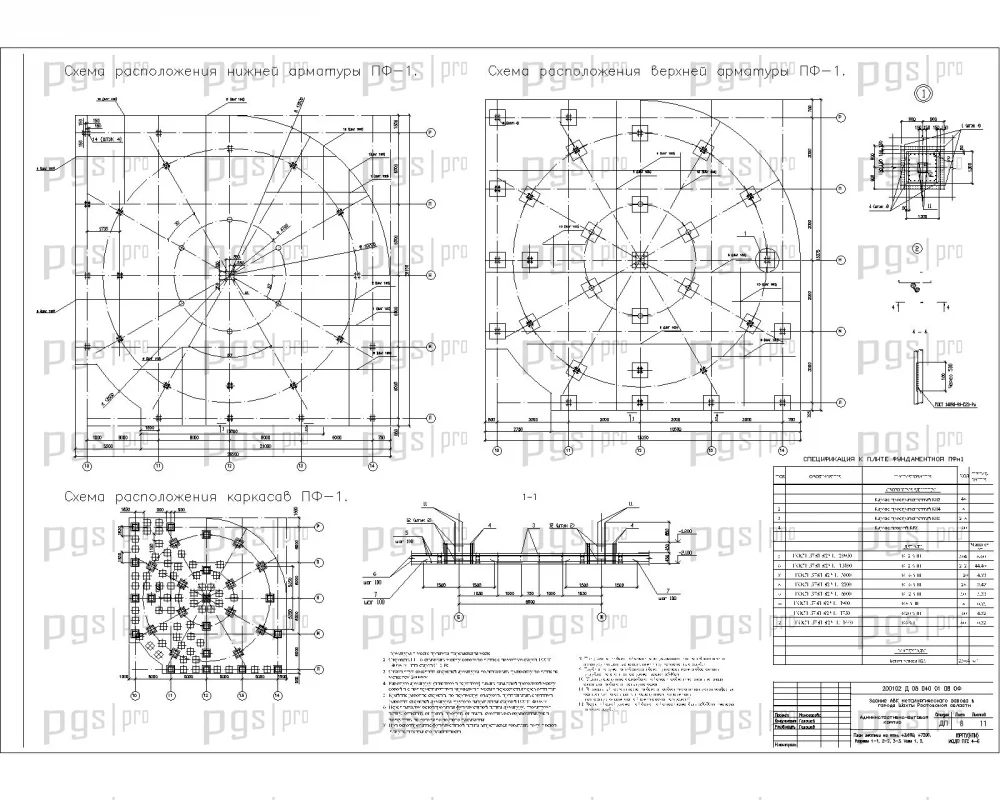

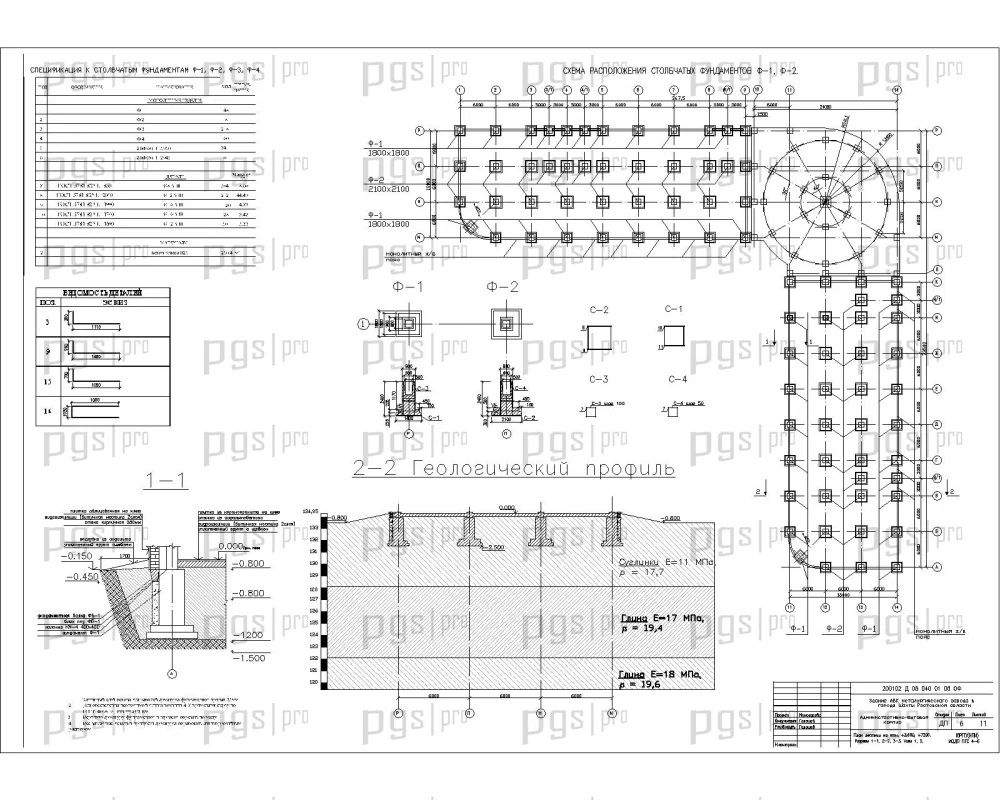

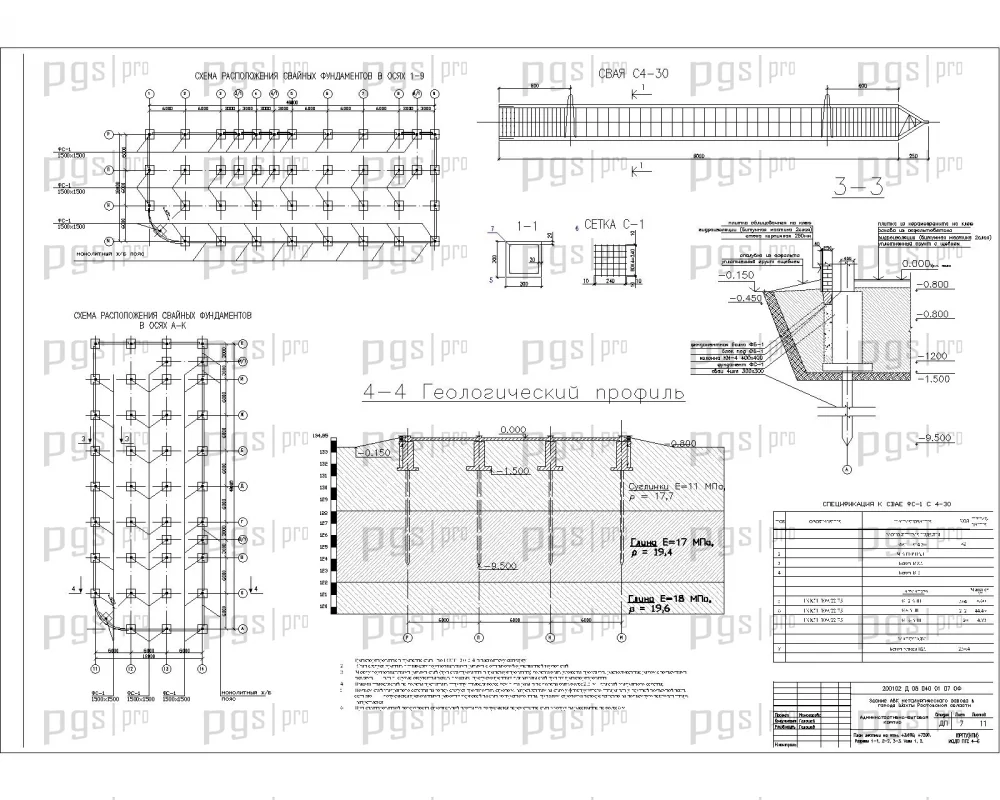

Для данного проекта выбраны два вида фундаментов: столбатый монолитный железобетонный в осях 1-9, А-Л и монолитная железобетонная плита в осях 10-14, М-Р. Наружные стены здания АБК запроектированы кирпичными толщиной 250 мм из кирпича К-0 100/15/ГОСТ 530-95* на пластифицированном цементно-песчаном растворе марки 50 с задиркой швов и оштукатуриванием с внутренней стороны цементно-известковым раствором толщиной 20 мм и с утеплением снаружи по системе «вентилируемого фасада». В качестве утеплителя стен приняты негорючие минераловатные плиты ISOVER. В наружных ограждающих конструкциях применены алюминиевые витражи с заполнением однокамерными стеклопакетами.

В качестве внутренних перегородок предусмотрены: кирпичные толщиной 120 мм из кирпича К-0 100/15/ГОСТ 530-95*; гипсокартонные системы КНАУФ по серии 1.031.9-2.00, вып.1; металлопластиковые остекленные. Все отверстия в кирпичных стенах и перегородках после монтажа коммуникаций тщательно заделать цементно-песчаным раствором марки 100. В гипсокартонных перегородках заделку отверстий выполнять по рекомендациям серии 1.031.9-2.00, вып.1. При кладке кирпичных стен и перегородок в откосы дверных и оконных проемов заложить антисептированные деревянные пробки размером 250×120×65 мм через 10 рядов кладки по высоте, но не менее двух с каждой стороны проема.

Крыша в проектируемом здании принята плоской с организованным внешним водостоком. Состав кровли: кровельный водоизоляционный ковер из наплавляемого рулонного материала «Изопласт»; утеплитель — минераловатные плиты ISOVER OL-K-30-UPO толщиной 30 мм; нижний слой — минераловатные плиты ISOVER OL-R толщиной 110 мм; пароизоляция — 1 слой полиэтиленовой пленки толщиной 0,5 мм; монолитные железобетонные плиты покрытий толщиной 200 мм. Отделочные работы производят после окончания всех общестроительных работ и устройства кровли. Окраска стен и потолков производится по подготовленным поверхностям.

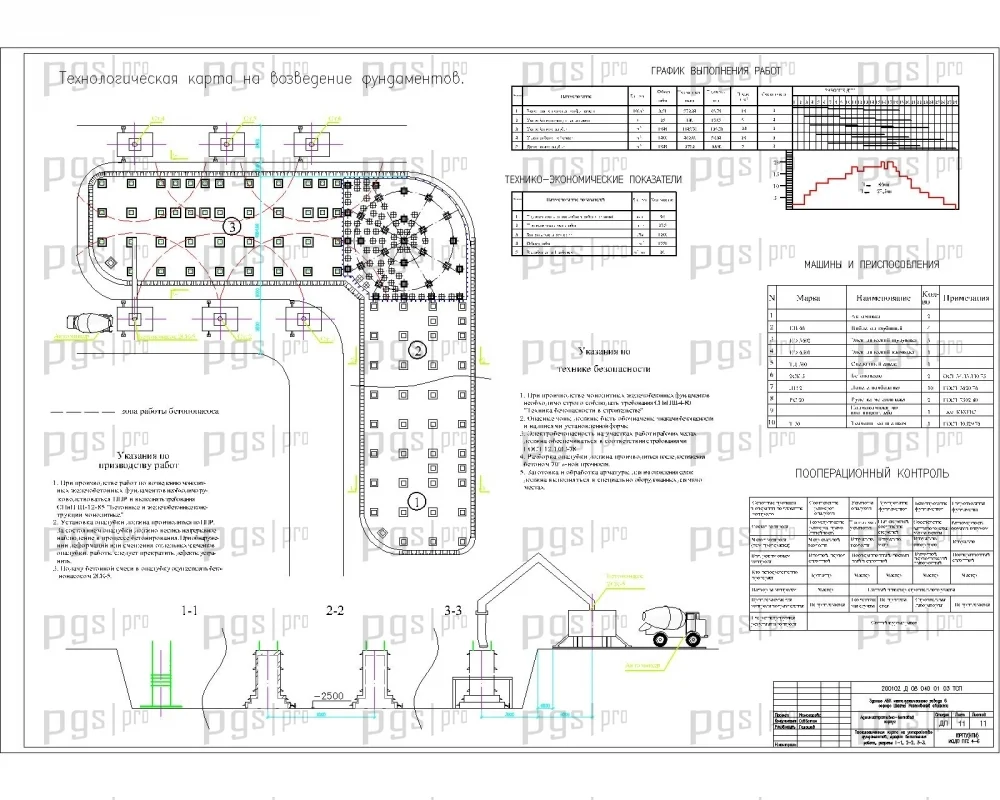

Технологический раздел ПГС дипломного проекта содержит разработку ключевых процессов возведения административно-бытового корпуса металлургического завода. Включена технологическая карта на устройство фундаментов, которая содержит область применения, состав работ, фундаменты столбчатые монолитные ж/б, фундаментная плита, складирование материалов, калькуляцию трудовых затрат, контроль качества работ, технику безопасности при производстве работ по устройству фундаментов, материально-технические ресурсы и технико-экономические показатели.

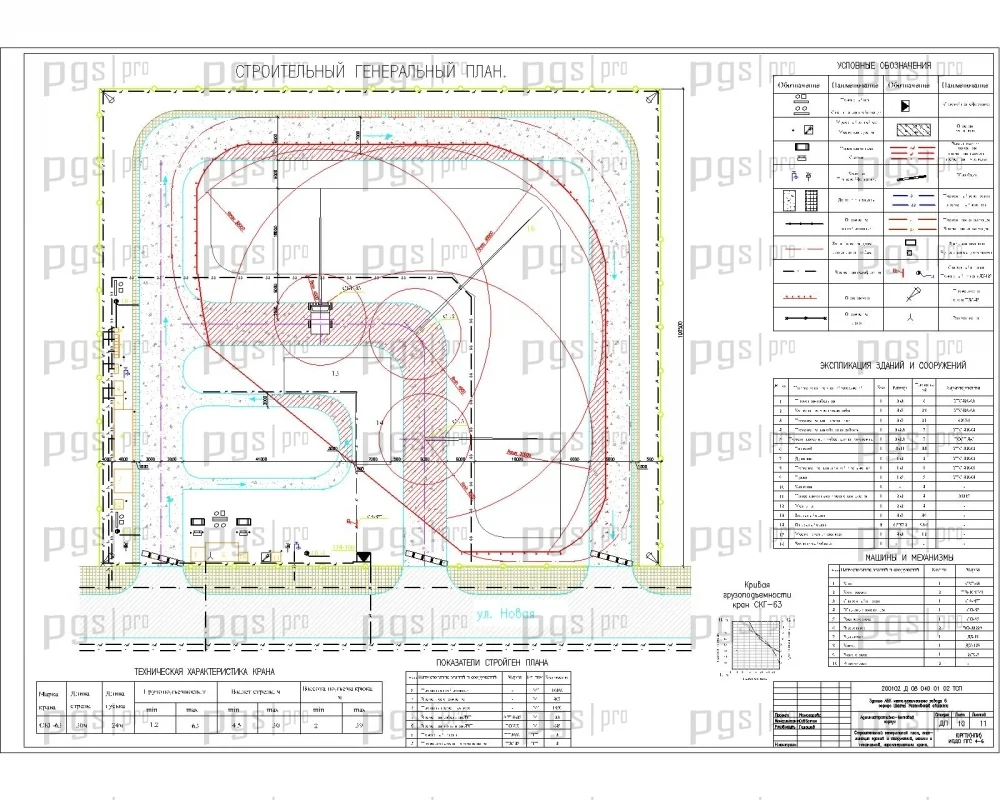

Организация строительства представлена сетевым графиком и строительным генеральным планом площадки. Рассмотрены вопросы подготовки территории, размещения строительной техники, складирования материалов и организации временных дорог. В проекте выполнена характеристика строящегося объекта и условий строительства, номенклатура и объемы СМР, ведомость затрат труда и машинного времени, выбор основных строительных машин и механизмов, выбор методов и производства работ, построение сетевой модели, расчет сетевого графика. Технико-экономические показатели демонстрируют эффективность принятых решений и соответствие нормативным срокам строительства.

Экономическая часть проекта предусматривает локальные сметы, объектную смету и сводно-сметный расчет. Выполнены оценка экономической эффективности инноваций в строительстве, сравнение конкурирующих вариантов и определение экономической целесообразности, локальные сметы, определение годового экономического эффекта от применения оптимального варианта, определение экономической эффективности инноваций в показателях деятельности строительной организации, объектная смета, сводный сметный расчет, оценка экономической эффективности комплекса организационно-технических решений, технико-экономические показатели инвестиционного проекта. В разделе «Безопасность жизнедеятельности» выполнен анализ опасных и вредных производственных факторов, экологическая безопасность, воздействие вредных производственных факторов на окружающую среду, мероприятия по уменьшению воздействий, обеспечение безопасности крановых работ, расчет искусственного освещения, расчет заземляющего устройства, мероприятия по пожарной безопасности на генплане и расчет времени эвакуации при пожаре.

Данный готовый диплом ПГС обладает рядом преимуществ, делающих его оптимальным выбором для студентов строительных специальностей:

• Полный комплект документации: пояснительная записка на 149 листов и графическая часть из 11 листов в формате AutoCAD.
• Расчет конструкций выполнен в программе «Structure CAD», фундамент — в программе «SCAD» — современный подход к проектированию.
• Проект разработан с соблюдением действующих СНиП, СП и ГОСТ.
• Возможность купить проект целиком или приобрести отдельные разделы по запросу.
• Доступна demo-версия для предварительного ознакомления с содержанием.
• Проверка на антиплагиат возможна по требованию заказчика.
• Подходит для защиты в технических университетах и строительных колледжах.
• Может использоваться как шаблон проекта для самостоятельной доработки.
• Тематика проекта — востребованная и актуальная для современного промышленного строительства.
• Возможность адаптации проекта под любой регион России путем пересчета теплотехнического раздела.
