Дипломный проект №3008 «Цех по производству молокопродукции в г. Кинешма» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий пищевой промышленности и предназначен для размещения технологического оборудования по переработке молока и производству молочной продукции. Проект выполнен с учетом климатических условий Ивановской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по пищевому производству.

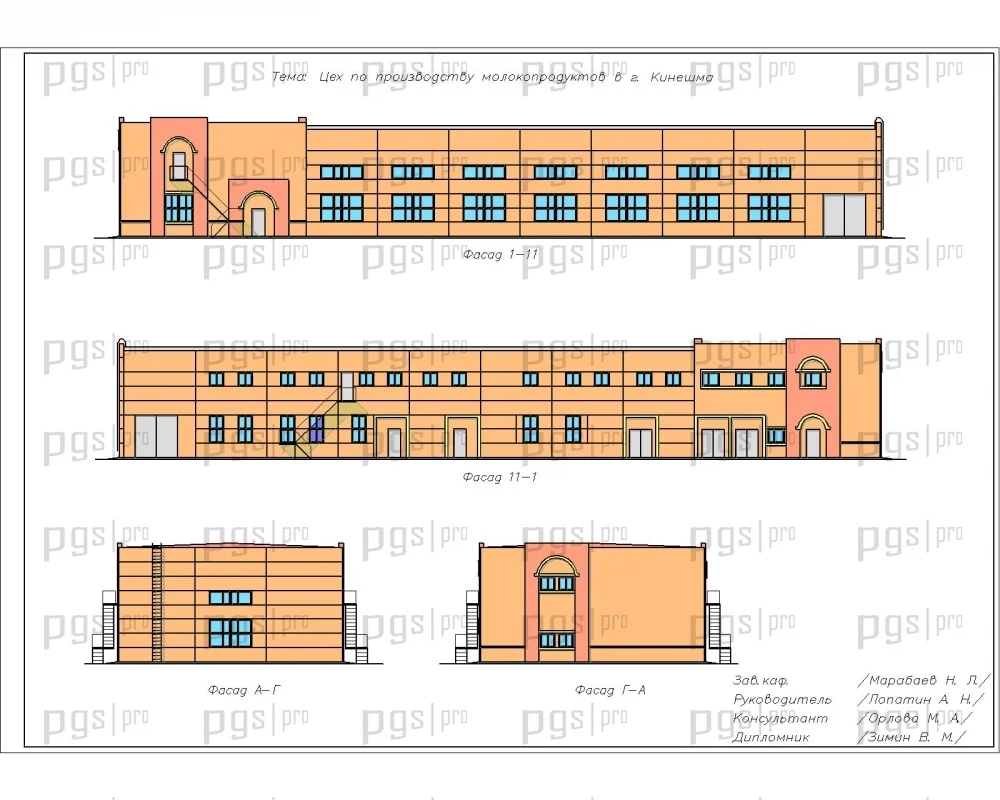

Проектируемый объект — одноэтажное производственное здание цеха по производству молокопродукции, расположенное в городе Кинешма Ивановской области. Данный ПГС дипломный проект разработан с учетом специфики пищевого производства и современных требований к промышленной архитектуре. Здание цеха содержит не только производственные и складские помещения, но и административно-бытовые помещения для персонала. В составе здания предусмотрены цеха по производству сгущенного молока и сливочного масла, а также вспомогательные помещения.

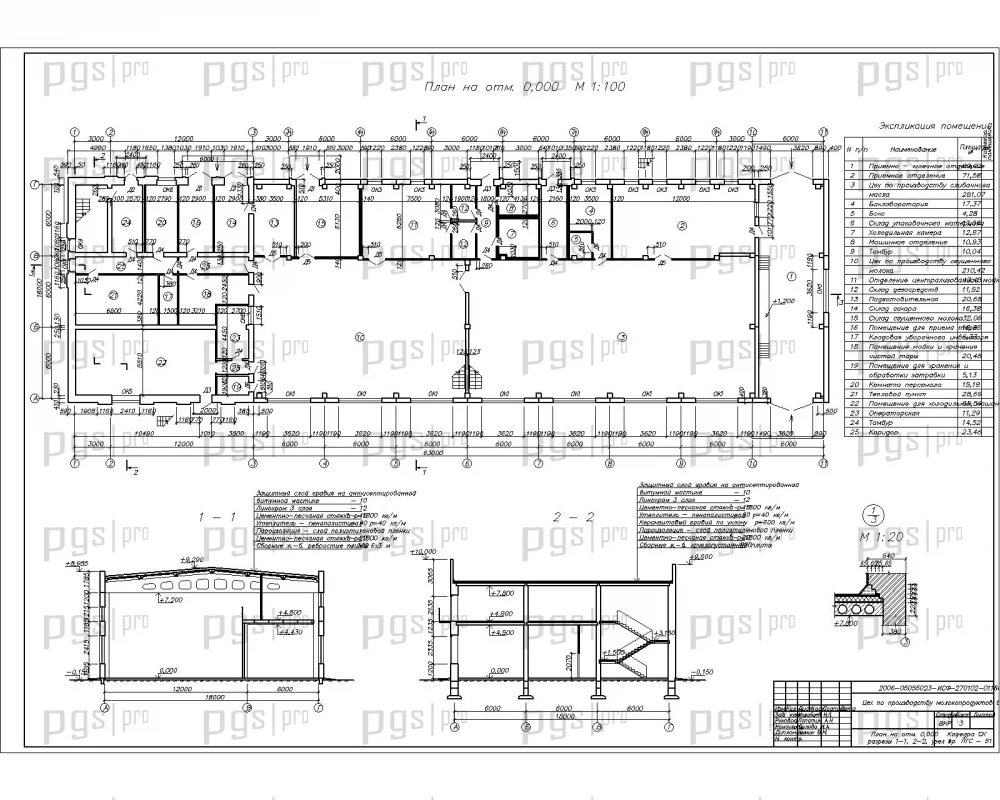

Габаритные размеры здания составляют 63,0 м в длину, 18,0 м в ширину и 7,2 м в высоту до низа несущих стропильных конструкций. Проектируемое здание имеет прямоугольную форму в плане с размерами в осях 18 × 63 м. Высота в производственных помещениях составляет 7,2 м, что обеспечивает нормальные условия для размещения технологического оборудования и вентиляционных систем. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий пищевой промышленности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3008 предлагает оптимальное соотношение цены и качества.

Особенностью проекта является применение жестких поперечных рам из сборных железобетонных колонн квадратного сечения 400×400 мм с шагом 6 метров. В производственной части здание имеет один пролет 18 м с высотой до стропильной конструкции 7,2 м. Встроенный антресольный и двухэтажный кирпичный производственно-бытовой корпус в осях 1-3 имеет высоту первого этажа 4,5 м и второго 3,0 м. Проект предусматривает полноценное отопление здания и современные инженерные системы.

При принятии объемно-планировочных решений были учтены требования к оптимальному размещению здания на отведенной территории, обеспечению технологического процесса, естественного освещения и удобств для рабочего персонала. Здание цеха спроектировано с четким функциональным зонированием производственных, складских и административно-бытовых помещений.

Бытовое обслуживание работающего персонала предусмотрено в блоке санитарно-бытовых помещений, пристроенном к цеху. В составе блока: постирочная, гладильная, мужской и женский гардеробы уличной, домашней и специальной одежды, помещение для сушки одежды и обуви, кладовые чистой и грязной одежды, мужской и женский туалеты, кладовая уборочного инвентаря, душевая и комната личной гигиены женщин.

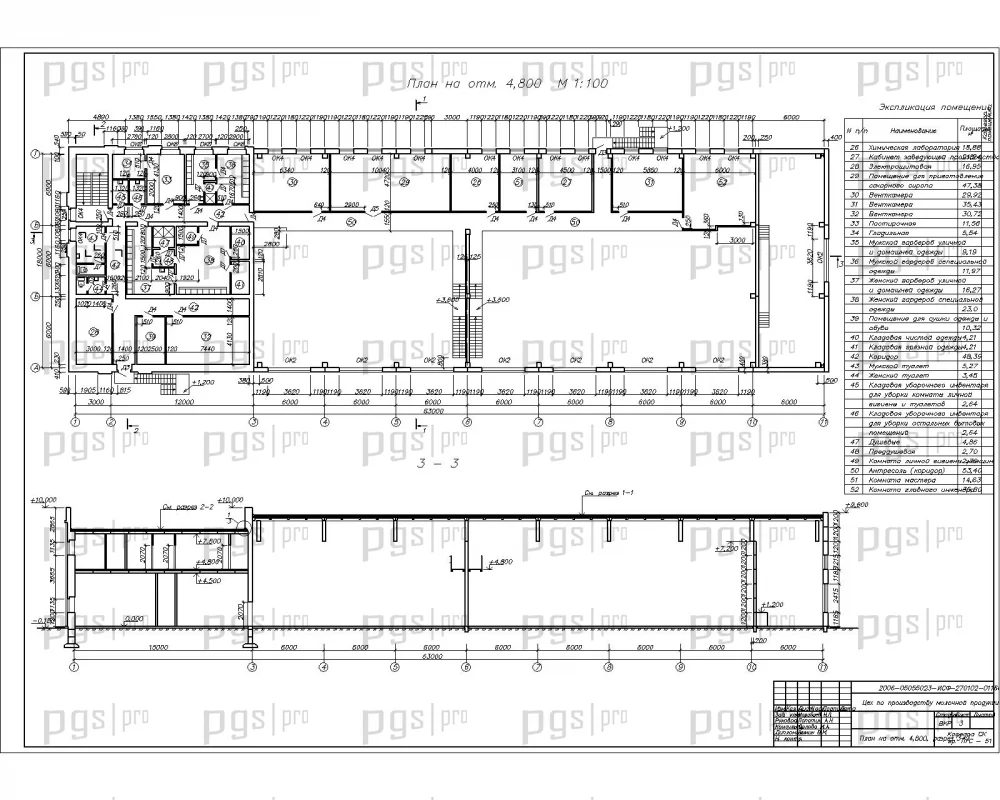

Основные производственные помещения включают: приемно-моечное отделение, маслоцех, склад упаковочного материала, холодильная камера, цех по производству сгущенного молока, отделение централизованной мойки, склад дезосредств, склад сахара, склад готовой продукции и помещение для приема тары. Комната мастера и главного инженера, химическая лаборатория, кабинет заведующей производством расположены на втором этаже антресоли в каркасной части здания. Для сообщения между этажами в здании запроектированы три лестницы: одна в блоке санитарно-бытовых помещений, две стальные лестницы с наружи здания, ведущие на второй этаж.

Конструктивное решение здания обусловлено его назначением и специфическими условиями технологии пищевого производства. Здание запроектировано с жесткими поперечными рамами, состоящими из сборных железобетонных колонн и стропильных конструкций. Жесткость конструкций обеспечивается горизонтальным диском покрытия и жесткостью поперечной рамы. Во встроенной антресоли по оси 4/1 в осях В-Г и по оси В в осях 3/1-4/1 расположены диафрагмы жесткости на первом этаже и на отметке 4,800 — связевые плиты.

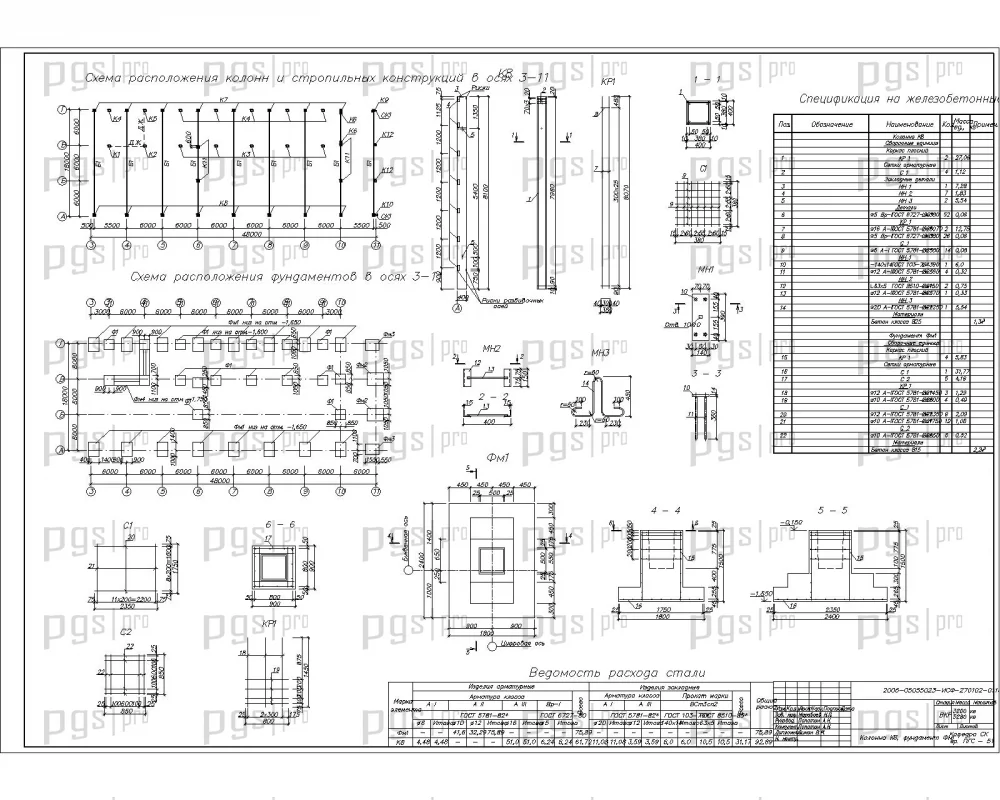

В каркасной части здания применены железобетонные колонны квадратного сечения 400×400 мм длиной 8,1 м с шагом 6 м. Фахверковые колонны предназначены для крепления торцевых стеновых панелей, выполнены железобетонными длиной 8,5 м. Для крепления торцевых стеновых панелей с краев на углу применены стальные стойки фахверковые. В качестве ригеля во встроенной антресоли применены железобетонные ригели по серии 1.020-1/83, а также стальной ригель, выполненный из двутавра длиной 5,38 м.

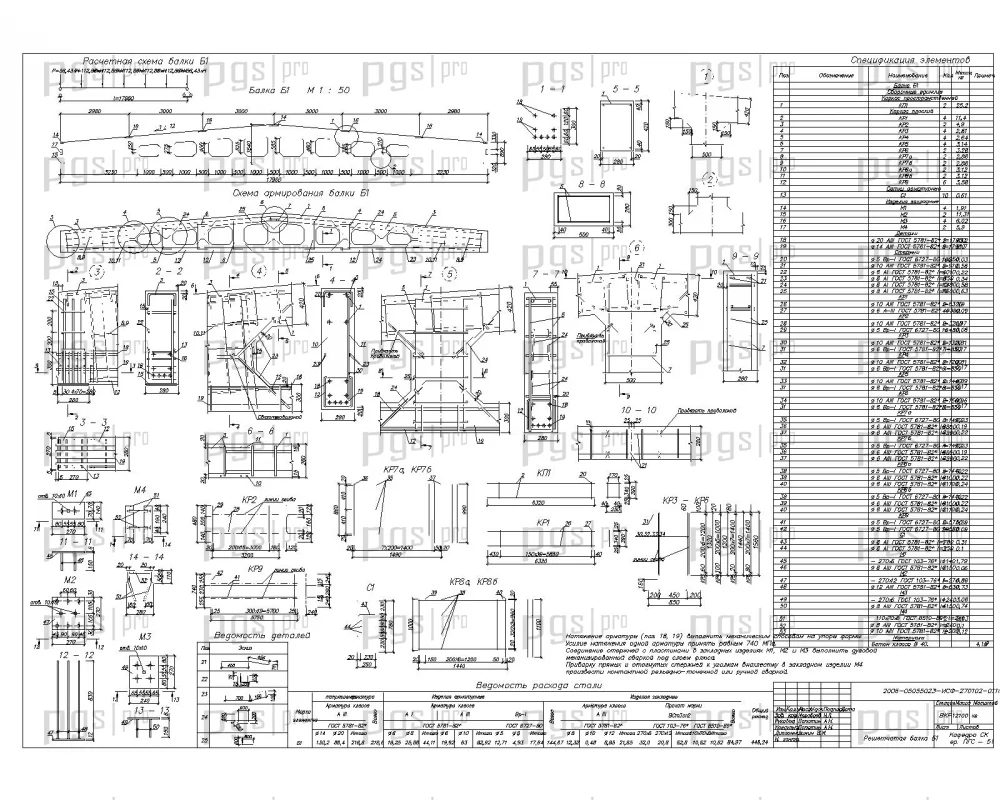

Для перекрытия производственной части здания, равного 18 м, применены железобетонные сборные решетчатые балки марки 3БДР18-44В по серии 1.462.1-3/89, с шагом стропильных конструкций 6 м. Отметка низа стропильной конструкции 7,2 м. Плиты покрытия и перекрытия в производственно-бытовом корпусе — сборные круглопустотные железобетонные плиты длиной 6 м, шириной 1,2 м и 1,5 м, высотой 220 мм. Наружные стены в каркасной части — навесные самонесущие стеновые панели толщиной 400 мм. В производственно-бытовом корпусе стены кирпичные трехслойной конструкции, наружные стены из силикатного кирпича толщиной 640 мм.

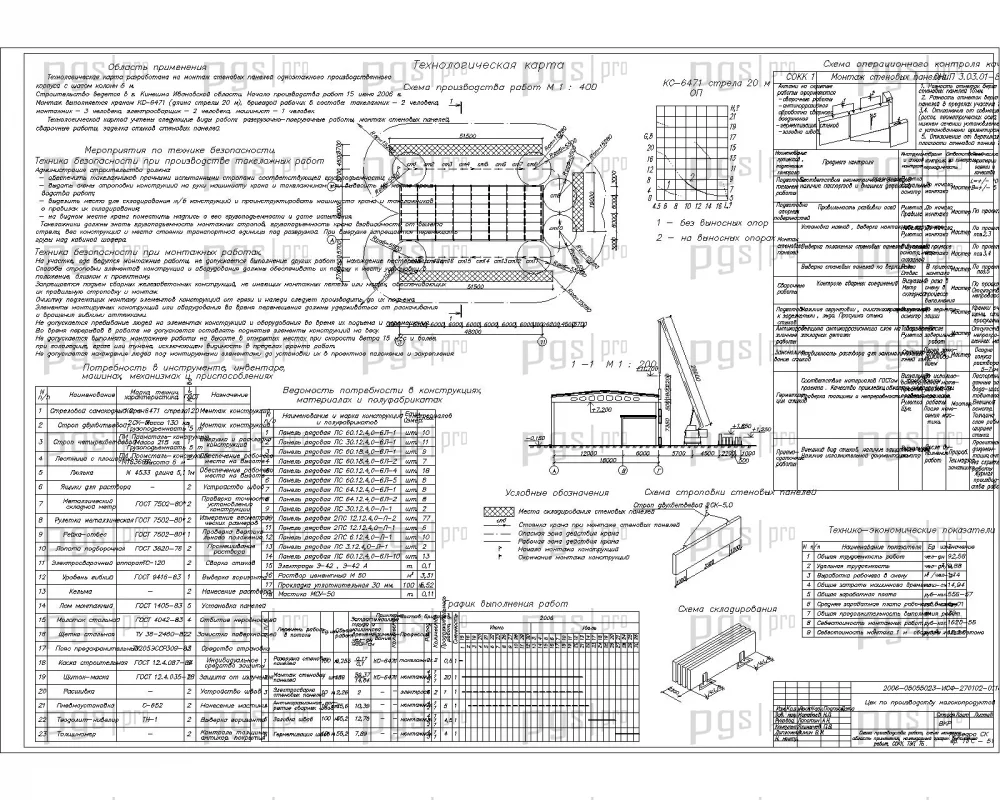

Технологическая карта на монтаж стеновых панелей включает объемы работ, способы производства монтажа навесных самонесущих панелей, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением монтажного крана с последующей сваркой и герметизацией швов.

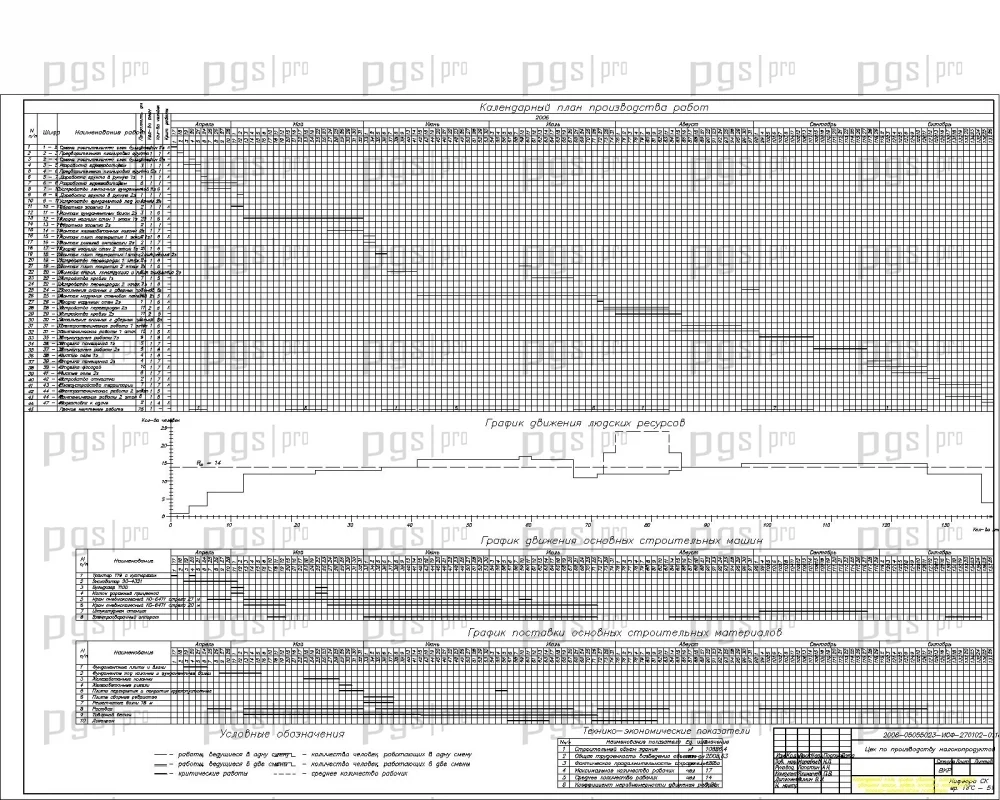

Календарный план составлен с учетом технологической последовательности работ при строительстве: устройство фундаментов, монтаж колонн и стропильных конструкций, монтаж стеновых панелей, устройство перекрытий и покрытия, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

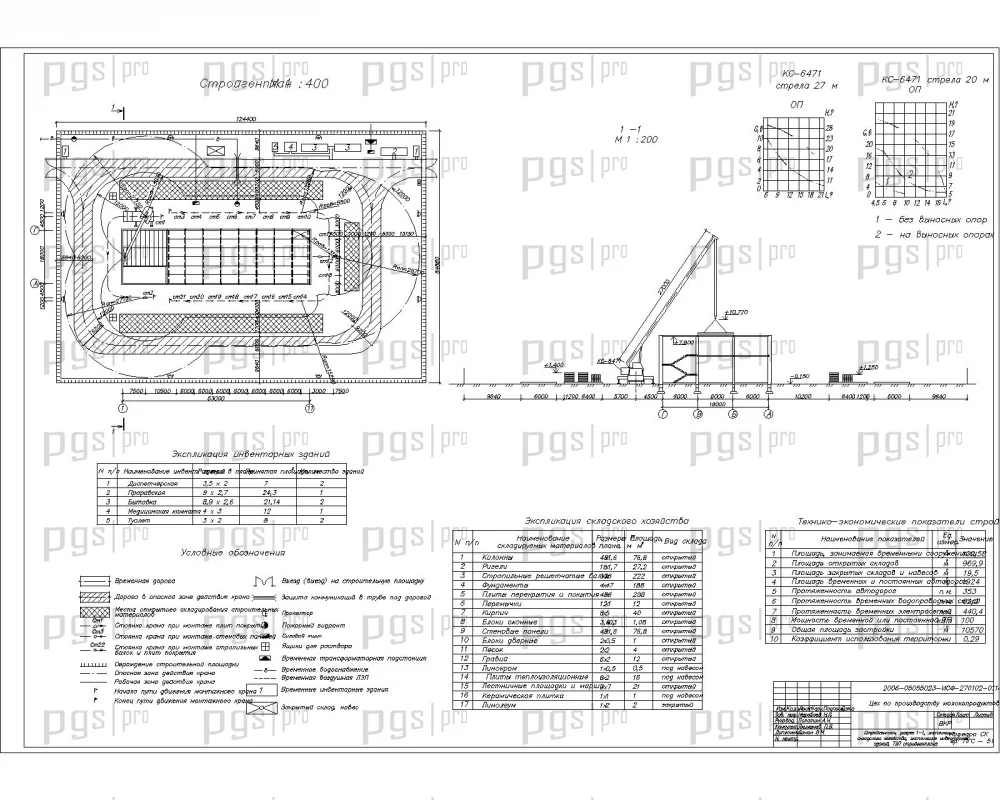

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов. Проект дополнен отчетом по проектной и преддипломной практике.

Диплом №3008 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производство молокопродукции — востребованное направление в пищевой промышленности.
• Сложный инженерный объект: комбинированная конструктивная схема с каркасной и кирпичной частями, антресолью и двухэтажным встроенным корпусом.
• Полная комплектация: 155 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные и сборные фундаменты, железобетонные колонны, решетчатые балки, навесные панели, кирпичные стены — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж стеновых панелей, календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3008 по доступной цене — 5 000 рублей.
