Дипломный проект №3011 «Сервисный центр фирмы «Вольво» в г. Снежинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для технического обслуживания, диагностики и мелкосрочного ремонта автомобилей. Проект выполнен с учетом климатических условий Челябинской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает полный комплект пояснительной записки и графической части, соответствующий требованиям вузовской подготовки.

Проектируемый объект — двухпролетное производственное здание сервисного центра автосалона фирмы «Вольво», расположенное в городе Снежинск. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям автомобильной отрасли, энергоэффективности и функциональности. Здание предназначено для проведения технического обслуживания, диагностики и мелкосрочного ремонта легковых автомобилей, а также размещения административно-бытовых помещений персонала.

Здание имеет комбинированную конструктивную схему с применением каркасной и каркасно-диафрагмовой систем в разных пролетах, что обусловлено различной функциональной нагрузкой помещений. Габаритные размеры составляют 72,0 м в длину и 60,0 м в ширину при высоте 12,0 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3011 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании следующих функциональных зон: посты технического обслуживания и ремонта, диагностические зоны, склад запасных частей, административные помещения, бытовые помещения для персонала, санузлы и технические помещения. Здание без подвала, с одно- и двухэтажными пристройками, что обеспечивает рациональную организацию производственных процессов.

Функциональные связи в здании решены с учетом специфики производственного процесса технического обслуживания автомобилей и требований к санитарно-гигиеническим нормам. Планировочная структура здания базируется на четком разделении производственных, административных и бытовых зон с обеспечением бесконфликтных связей между ними.

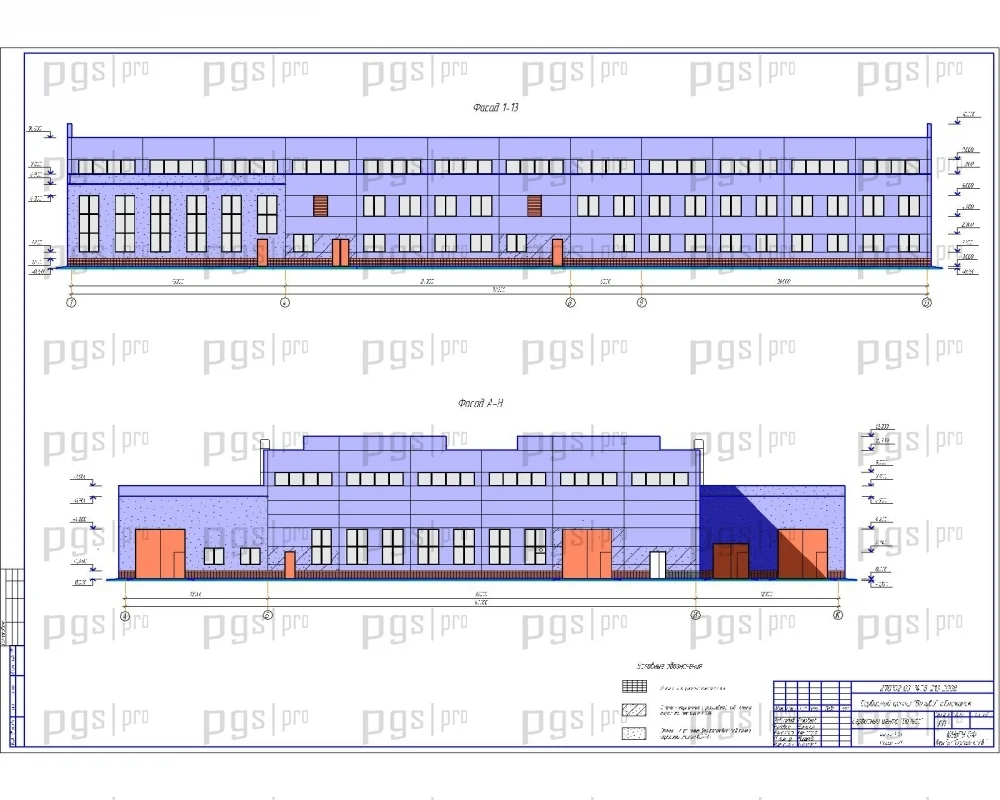

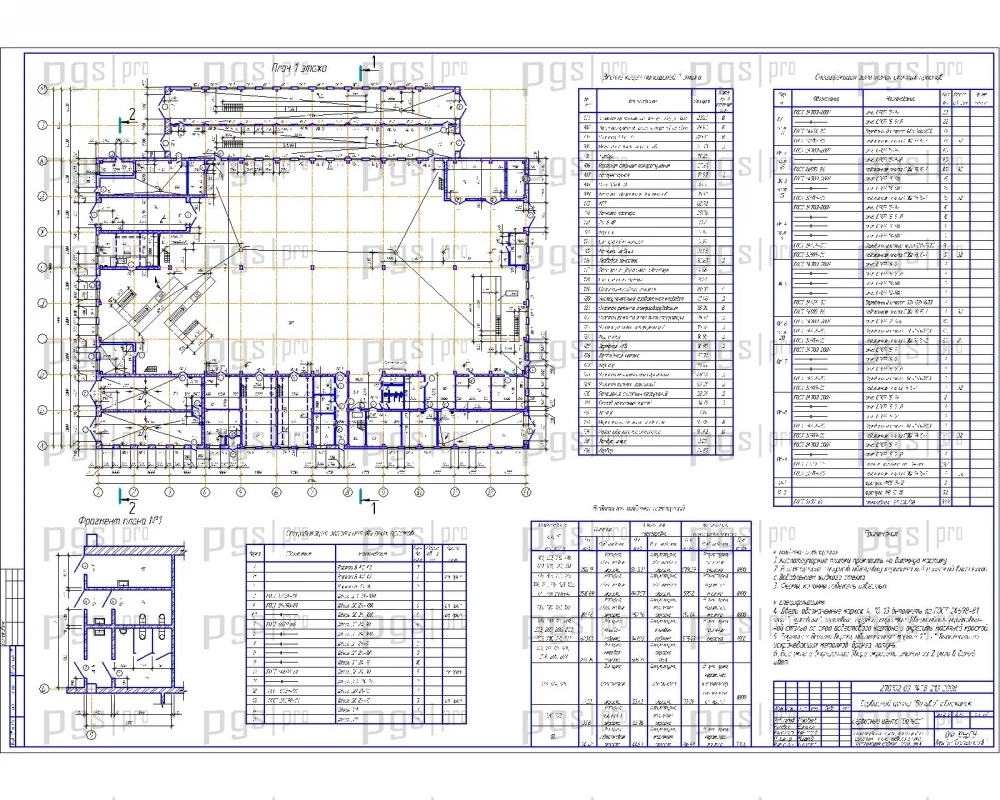

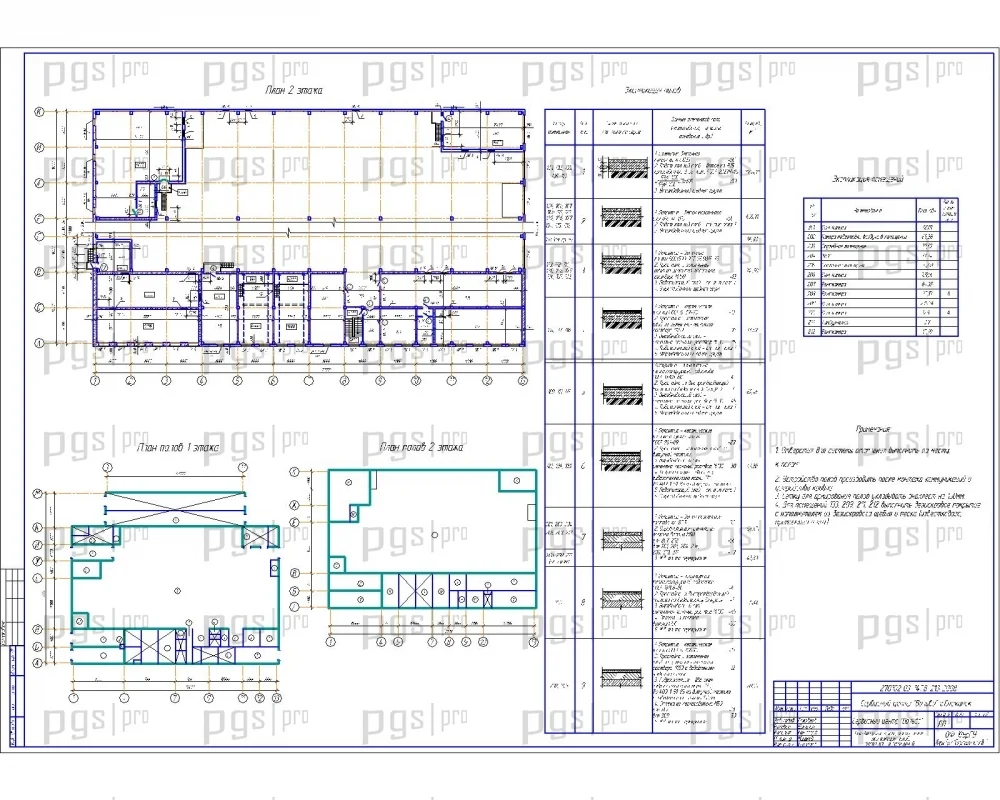

Первый этаж включает посты технического обслуживания, диагностические зоны, склад запасных частей и ремонтные мастерские. Второй этаж отведен под административные помещения, бытовые комнаты для персонала и вспомогательные технические помещения. В здании предусмотрены две пожарные лестницы для подъема с пристроек на кровлю основного объема. Для усиления художественных качеств здания фасады окрашены в светло-фиолетовые тона, цоколь облицован щокольной плиткой красно-коричневого цвета.

Санузлы между этажами осуществляются посредством лестничных клеток. Внутренняя отделка производственных помещений выполнена с учетом требований к влаго- и маслостойкости, административные помещения — с применением современных отделочных материалов. Окна здания — деревянные со стеклопакетами, двери наружные — по ГОСТ 14624-84, внутренние — металлические. Все окна окрашены масляной эмалью белого цвета, двери, пороги и пожарные лестницы — красно-коричневого цвета.

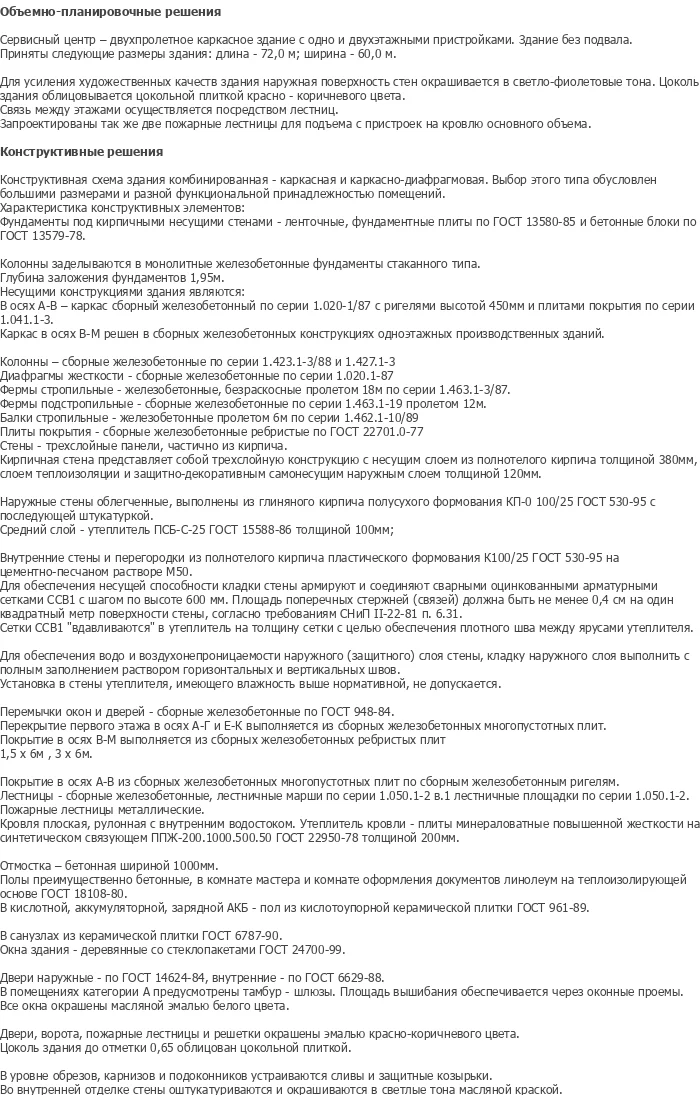

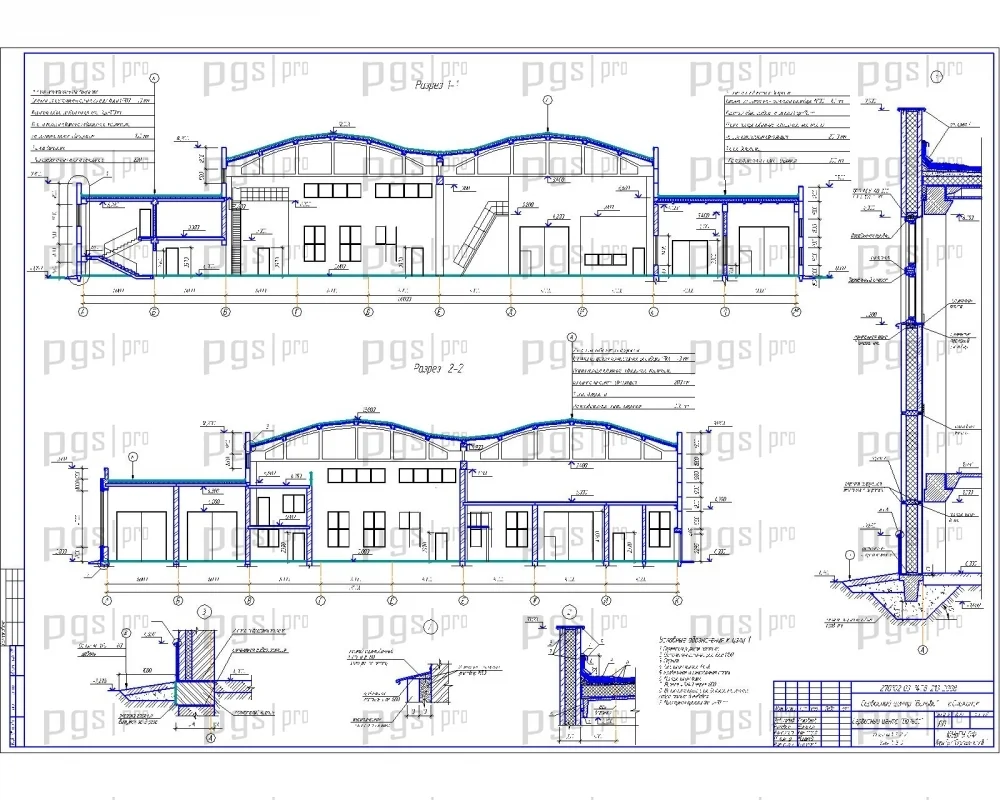

Конструктивная схема здания комбинированная — каркасная и каркасно-диафрагмовая. Выбор данного типа обусловлен большими размерами здания и разной функциональной принадлежностью помещений. Несущими конструкциями здания являются сборный железобетонный каркас в осях А-В по серии 1.020-1/87 с ригелями высотой 450 мм и плитами покрытия по серии 1.041.1-3, а также сборные железобетонные конструкции одноэтажных производственных зданий в осях В-М.

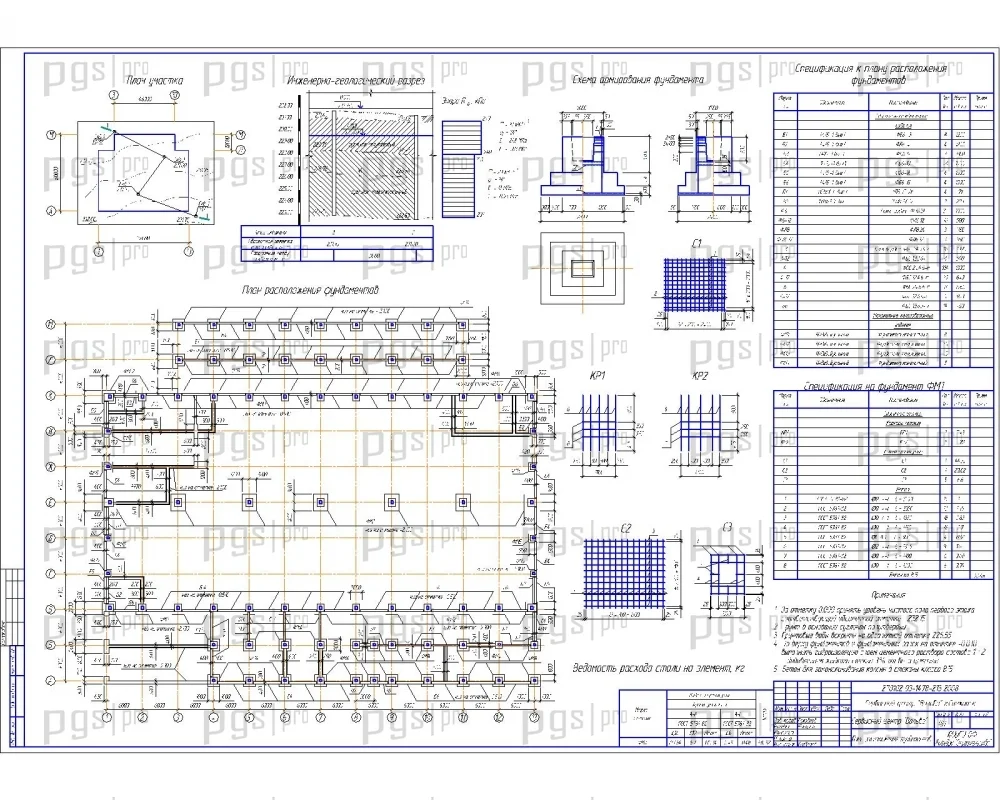

Фундаменты под стенами выполнены ленточные сборные из фундаментных плит по ГОСТ 13580-85 и бетонных блоков по ГОСТ 13579-78. Колонны заливаются в монолитные железобетонные фундаменты стаканного типа. Глубина заложения фундаментов составляет 1,95 м. Наружные стены — трехслойные панели с несущим слоем из полнотелого кирпича толщиной 380 мм, слоем теплоизоляции из пенополистирола ПСБ-С-25 ГОСТ 15588-86 толщиной 100 мм и защитно-декоративным самонесущим наружным слоем толщиной 120 мм. Внутренние стены и перегородки выполнены из полнотелого кирпича пластического формования К100/25 ГОСТ 530-95 на цементно-песчаном растворе М50.

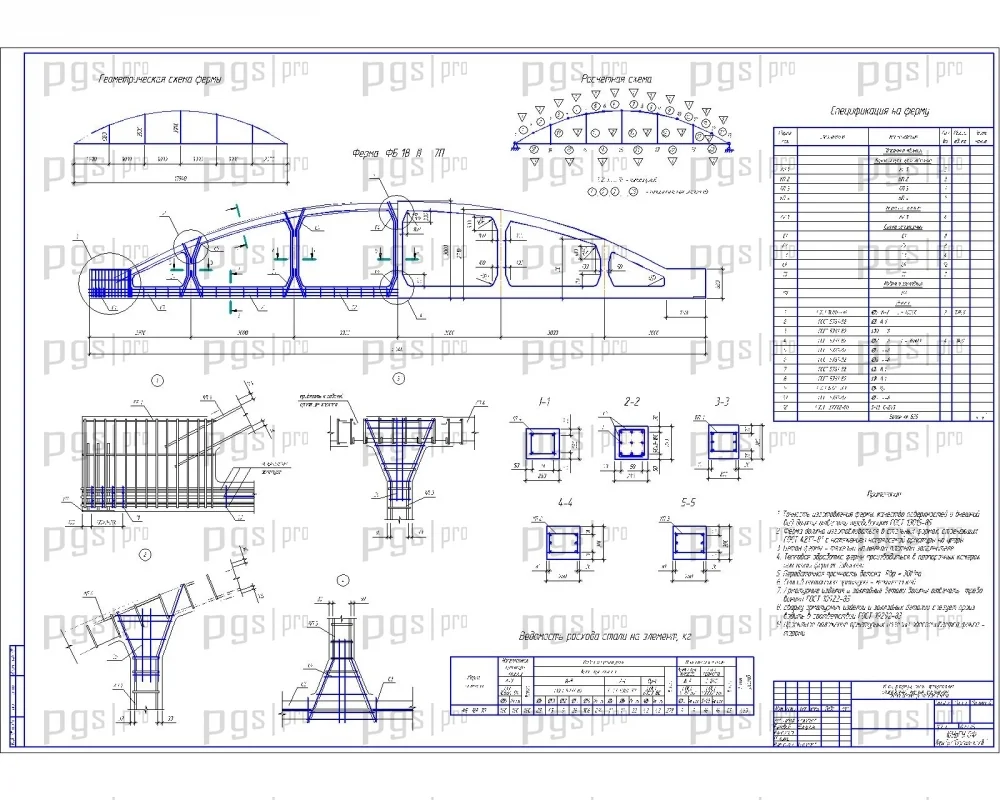

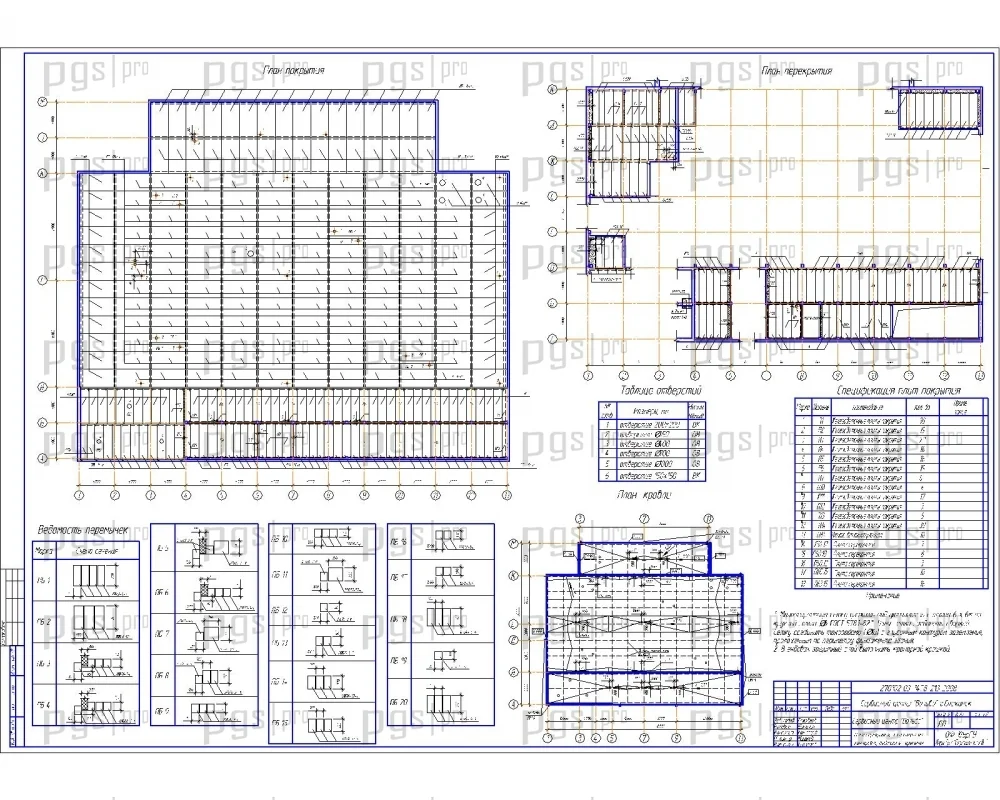

Перекрытия первого этажа в осях А-Г и Е-К выполняются из сборных железобетонных многопустотных плит. Покрытие в осях В-М — из сборных железобетонных ребристых плит 1,5 × 6 м и 3 × 6 м. Подстропильные фермы — сборные железобетонные по серии 1.463.1-19 пролетом 12 м, стропильные фермы — железобетонные пролетом 6 м по серии 1.462.1-10/89. Кровля плоская, рулонная, с внутренним водостоком. Утеплитель кровли — плиты минераловатные повышенной жесткости на синтетическом связующем ППЖ-200.1000.500.50 ГОСТ 22950-78 толщиной 200 мм.

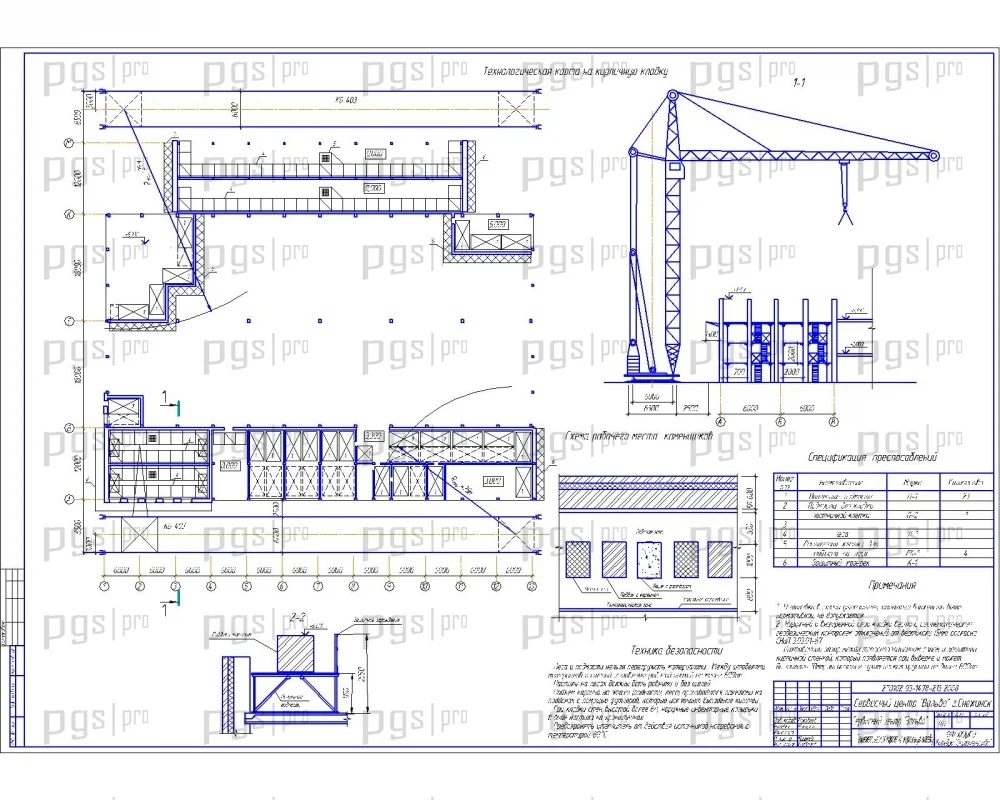

Технологическая карта на кирпичную кладку включает объемы работ, способы производства кладки наружных и внутренних стен, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Кладка выполняется с применением автокрана для подачи материалов на высоту, растворонасосов и специализированного инструмента.

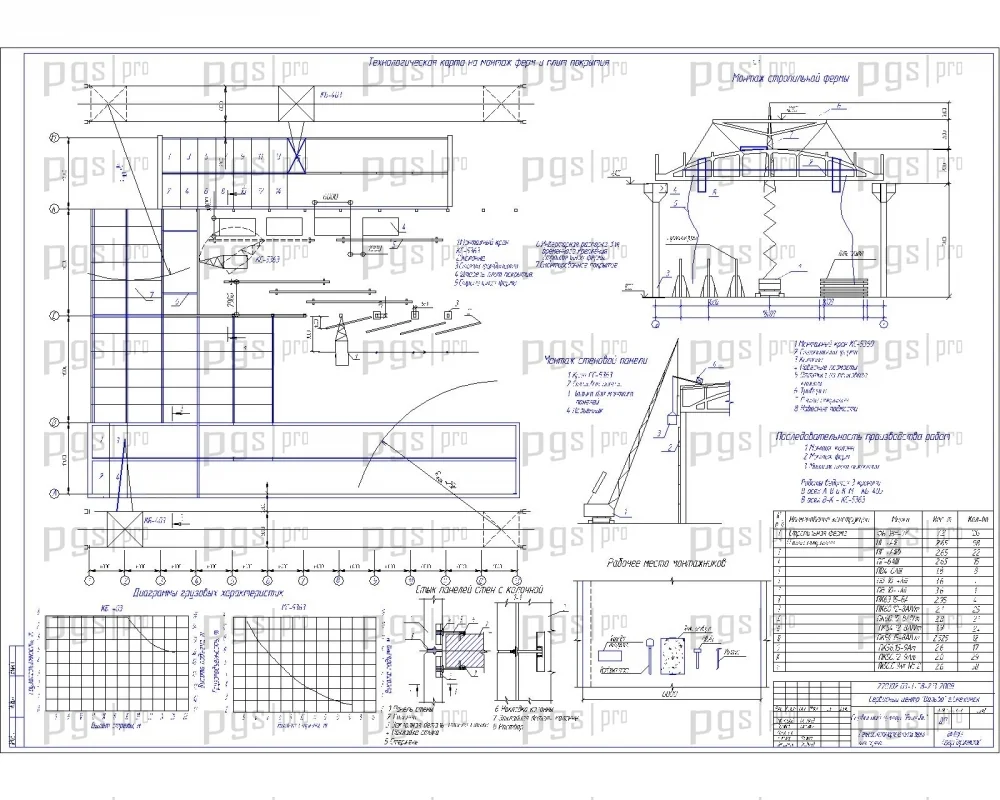

Технологическая карта на монтаж фермы и плит покрытия содержит технологию монтажа подстропильных и стропильных ферм, укладки ребристых плит покрытия, мероприятия по грузоподъемным работам и технике безопасности. Монтаж выполняется с применением автокрана грузоподъемностью 25 тонн с последующей сваркой и заделкой швов.

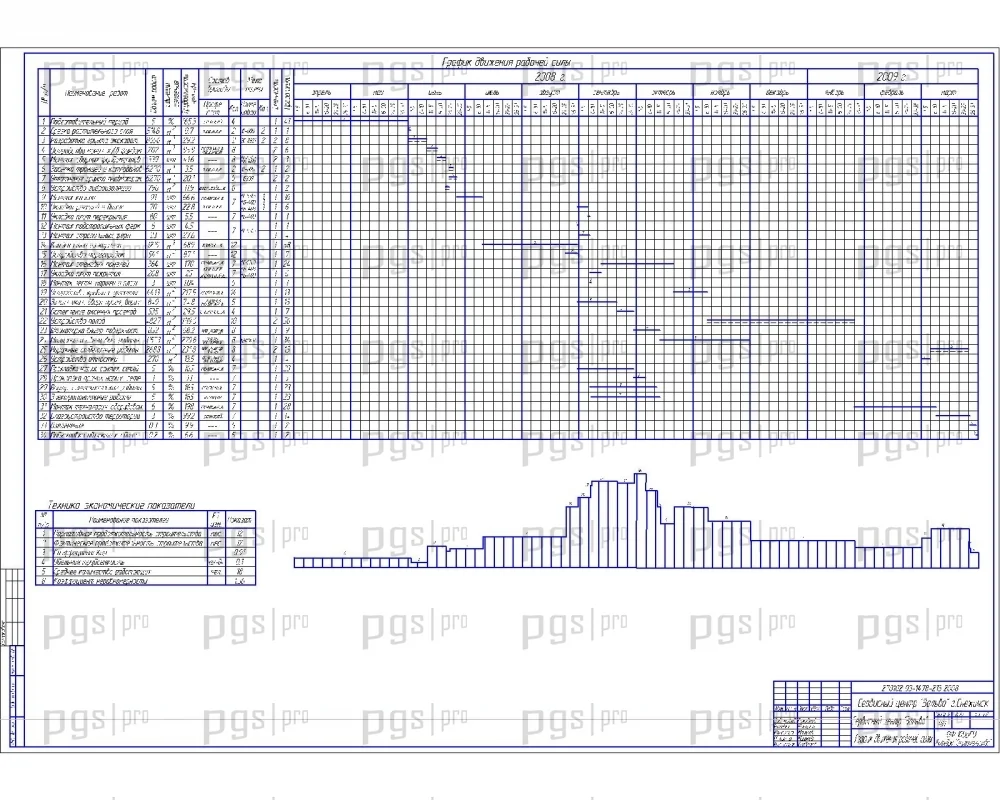

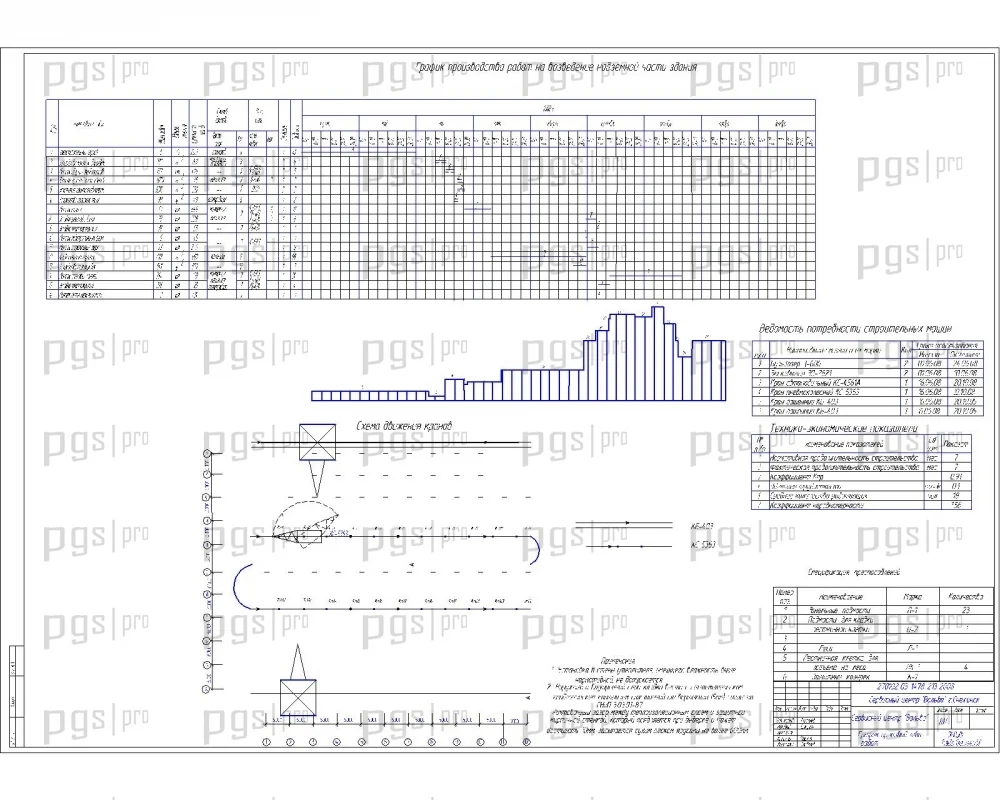

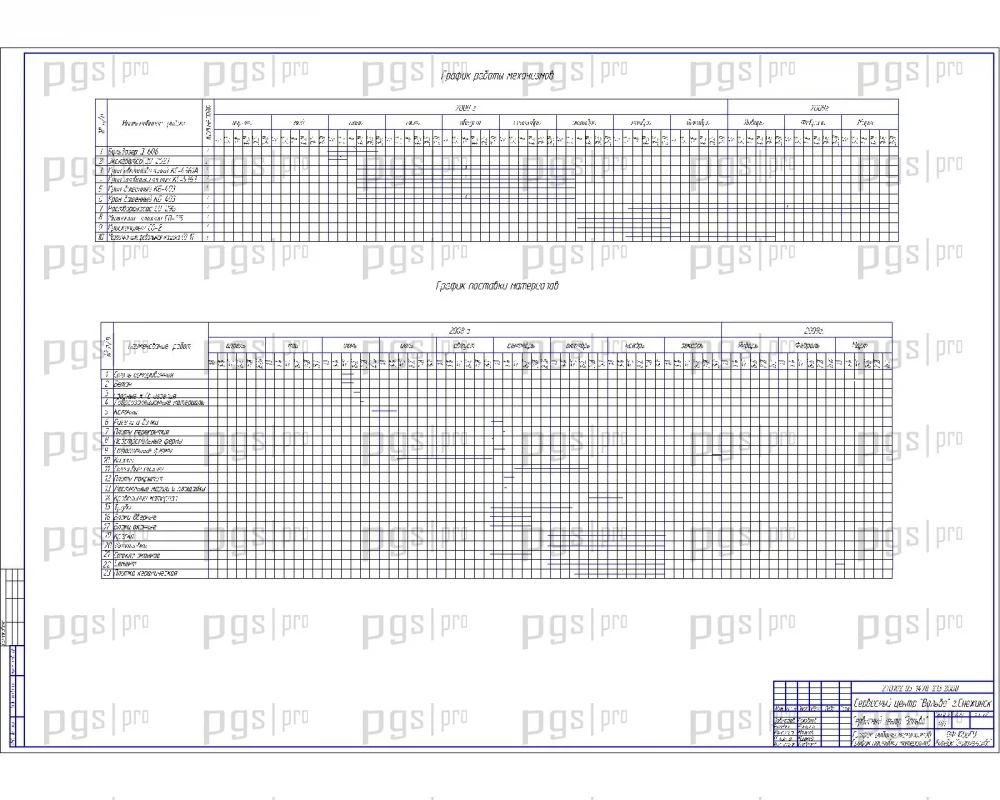

Календарный график производства работ составлен с учетом технологической последовательности возведения здания: земляные работы, устройство фундаментов, кладка стен, монтаж перекрытий, монтаж ферм и плит покрытия, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства.

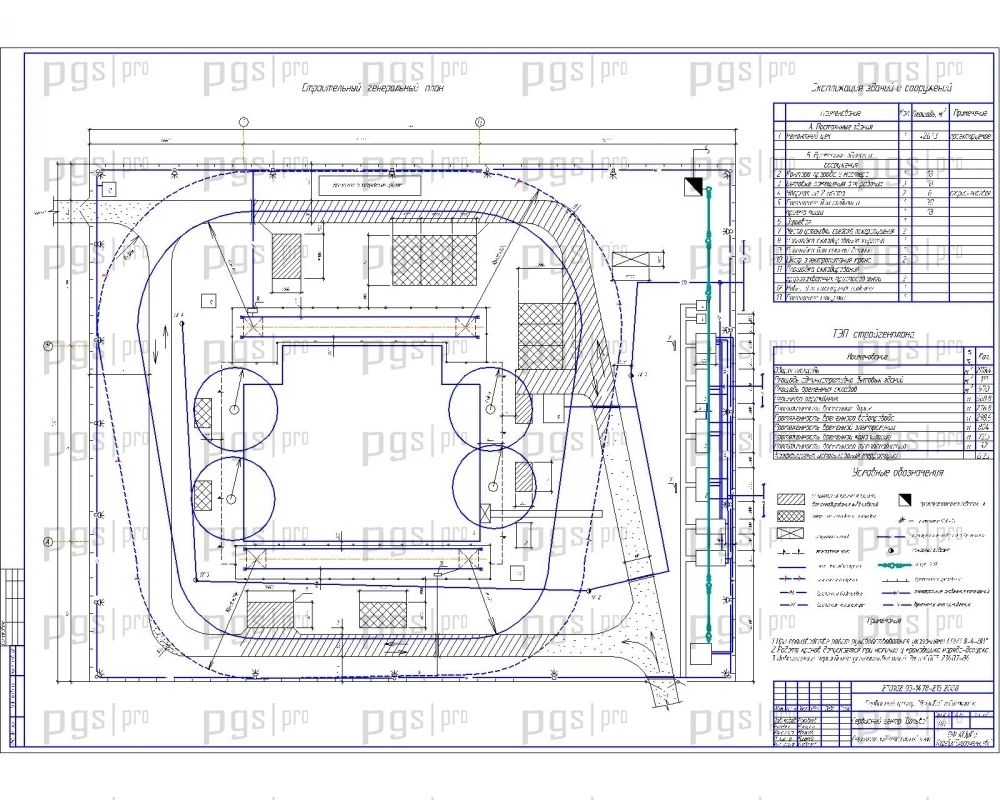

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Диплом №3011 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование сервисных центров автосалонов — востребованное направление в современном строительстве.
• Сложная конструктивная схема: комбинированная система (каркасная и каркасно-диафрагмовая) с расчетом фундаментов и ферм.

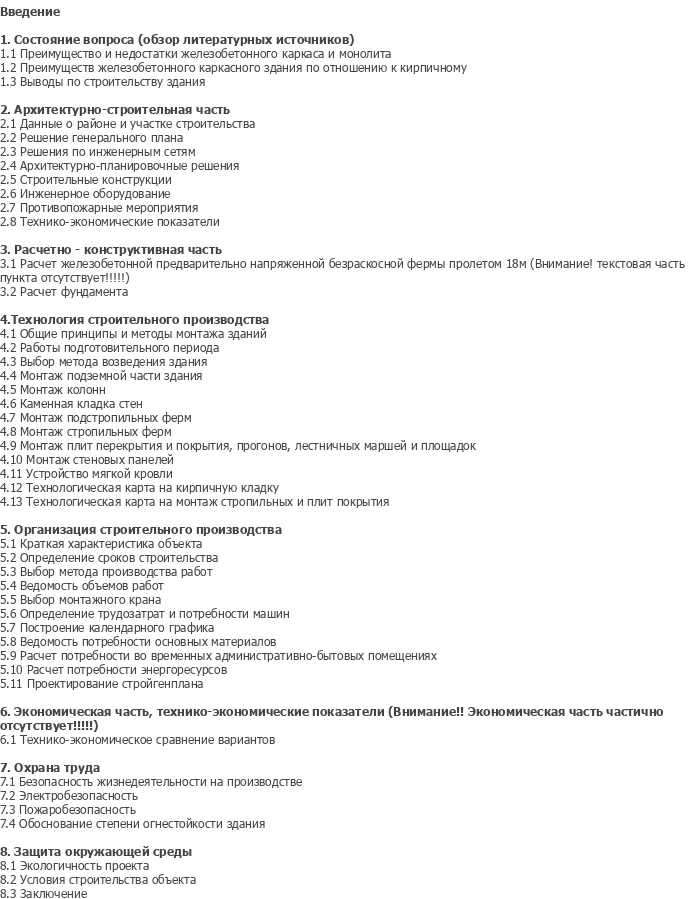

• Полная комплектация: 102 листа пояснительной записки и 14 листов графики AutoCAD и Компас — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, фермы, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3011 по доступной цене — 4 000 рублей.
