Дипломный проект №3012 «Автоматно-револьверный цех тракторного завода в г. Челябинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения автоматно-револьверных станков, санитарно-технических помещений и одного однопильного автомата. Проект выполнен с учетом климатических условий Челябинской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по машиностроительному производству.

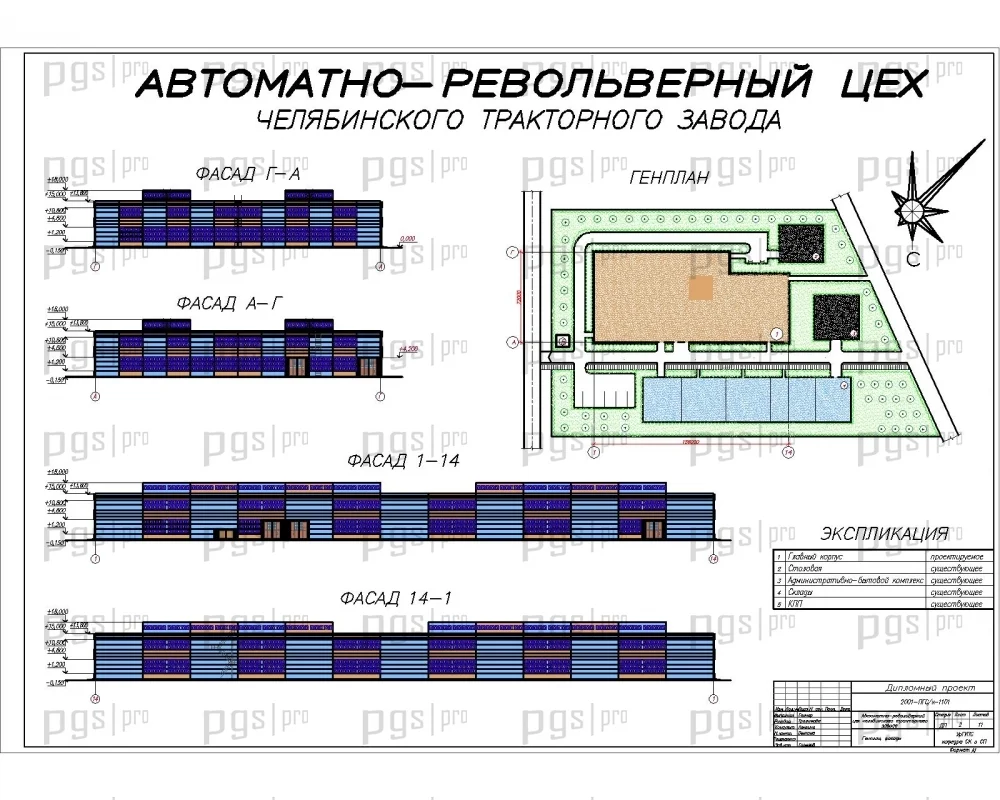

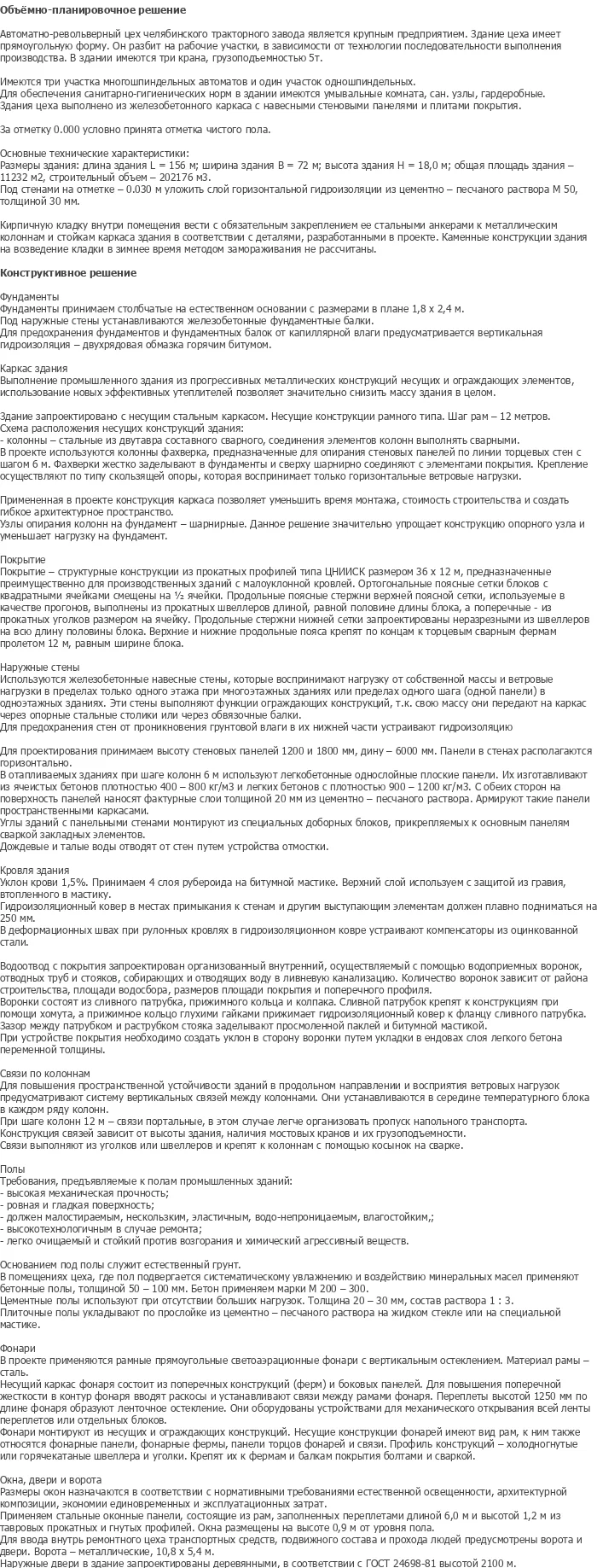

Проектируемый объект — одноэтажное производственное здание автоматно-револьверного цеха Челябинского тракторного завода, расположенное в городе Челябинск. Данный ПГС дипломный проект разработан с учетом специфики машиностроительного производства и современных требований к промышленной архитектуре. Здание цеха имеет прямоугольную форму в плане с размерами 156,0 м в длину и 72,0 м в ширину, общей площадью 11 232 м² и строительным объемом 202 176 м³. Высота здания составляет 18,0 м, что обеспечивает необходимые условия для размещения крупногабаритного технологического оборудования и трех мостовых кранов грузоподъемностью 5 тонн.

Цех предназначен для выполнения технологических операций на автоматно-револьверных станках, обеспечивающих высокопроизводительную обработку деталей тракторного производства. В составе здания предусмотрены зоны для размещения, хранения и демонстрации автомобильной техники, а также санитарно-технические помещения для персонала. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий машиностроительной отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3012 предлагает оптимальное соотношение цены и качества.

Особенностью проекта является применение несущего стального каркаса с шагом рам 12 метров и колоннами из двутавра составного сварного. Жесткость и геометрическая неизменяемость каркаса в поперечном направлении обеспечивается жесткой заделкой колонн в фундаменты и жестким креплением ригелей к колоннам на всех уровнях. Крепление стропильных балок — шарнирное. Применение стальных конструкций позволяет уменьшить время монтажа, стоимость строительства и создать гибкое архитектурное пространство. Узлы опирания колонн на фундамент — шарнирные, что значительно упрощает конструкцию опорного узла и уменьшает нагрузку на фундамент.

Функциональные связи в здании решены с учетом технологической последовательности производственного процесса. Здание цеха имеет три участка многошпиндельных автоматов и один участок одношпиндельных. Для обеспечения санитарно-гигиенических норм в здании имеются умывальные, комнаты, санузлы, гардеробные. За отметку 0,000 условно принята отметка чистого пола. На отметке -0,030 м уложен слой горизонтальной гидроизоляции из цементно-песчаного раствора М50 толщиной 30 мм.

Кирпичную кладку внутри помещения вести с обязательным закреплением ее стальными анкерами к металлическим колоннам и стойкам каркаса здания в соответствии с деталями, разработанными в проекте. Каменные конструкции здания на возведение кладки в зимнее время методом замораживания не рассчитаны. Основные технические характеристики: длина здания L = 156 м, ширина здания B = 72 м, высота здания H = 18,0 м, общая площадь здания — 11 232 м², строительный объем — 202 176 м³.

Для повышения пространственной устойчивости зданий в продольном направлении и восприятия ветровых нагрузок предусматривают систему вертикальных связей между колоннами. Они устанавливаются в середине температурного блока в каждом ряду колонн. При шаге колонн 12 м — связи продольные, в этом случае легче организовать пропуск напольного транспорта. Конструкция связей зависит от высоты здания, наличия мостовых кранов и их грузоподъемности. Связи выполняют из уголков или швеллеров и крепят к колоннам с помощью косынок на сварке.

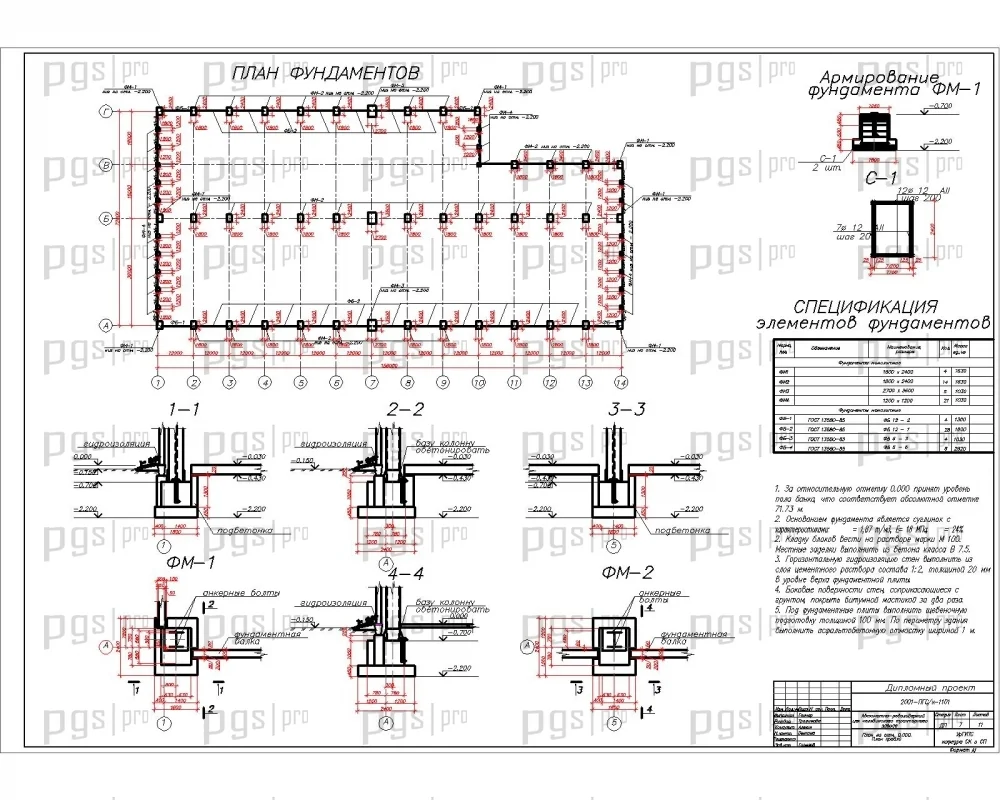

Конструктивное решение здания обусловлено его назначением и специфическими условиями технологии машиностроительного производства. Фундаменты принимаем столбчатые на естественном основании с размерами в плане 1,8 × 2,4 м. У наружных стен устанавливаются железобетонные фундаментные балки. Для предохранения фундаментов и фундаментных балок от капиллярной влаги предусматривается вертикальная гидроизоляция — двухрядная обмазка горячим битумом.

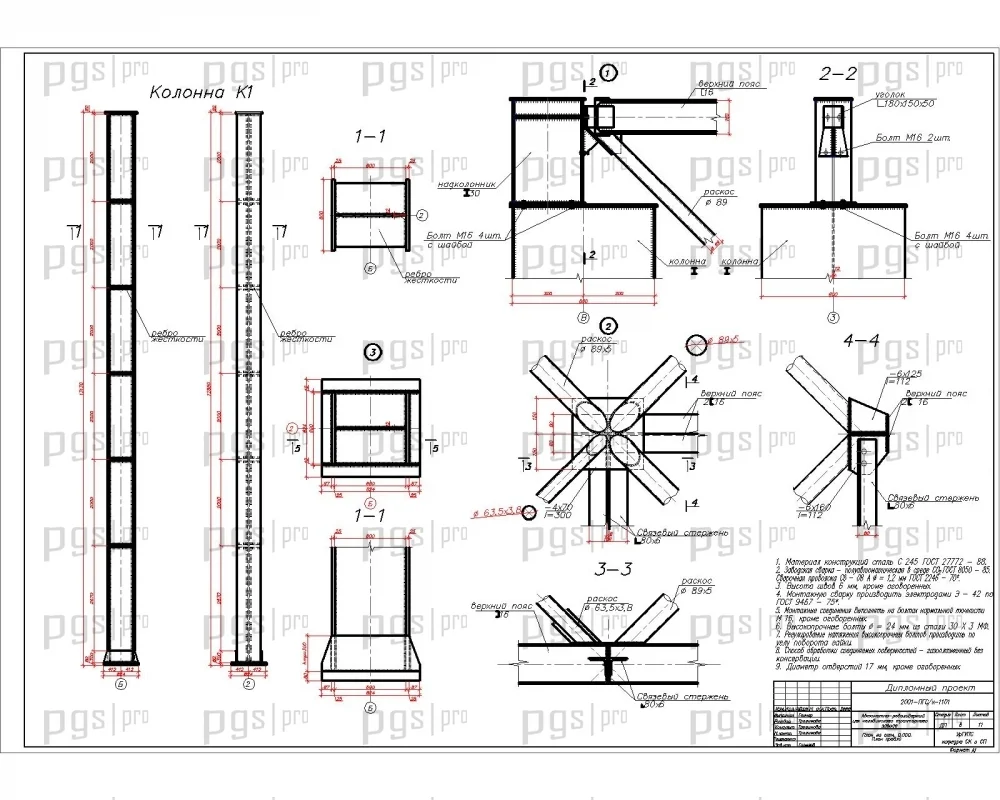

Каркас здания выполнен из прогрессивных металлических конструкций несущих и ограждающих элементов, использование новых эффективных утеплителей позволяет значительно снизить массу здания в целом. Здание запроектировано с несущим стальным каркасом. Несущие конструкции разного типа. Шаг рам — 12 метров. Схема расположения несущих конструкций здания включает: колонны — стальные из двутавра составного сварного, соединения элементов колонн выполнять сварными; в проекте используются колонны и фахверки, предназначенные для опирания стеновых панелей по линии торцевых стен с шагом 6 м. Фахверки жестко заделывают в фундаменты и сверху шарнирно соединяют с элементами покрытия. Крепление осуществляют по типу скользящей опоры, которая воспринимает только горизонтальные ветровые нагрузки.

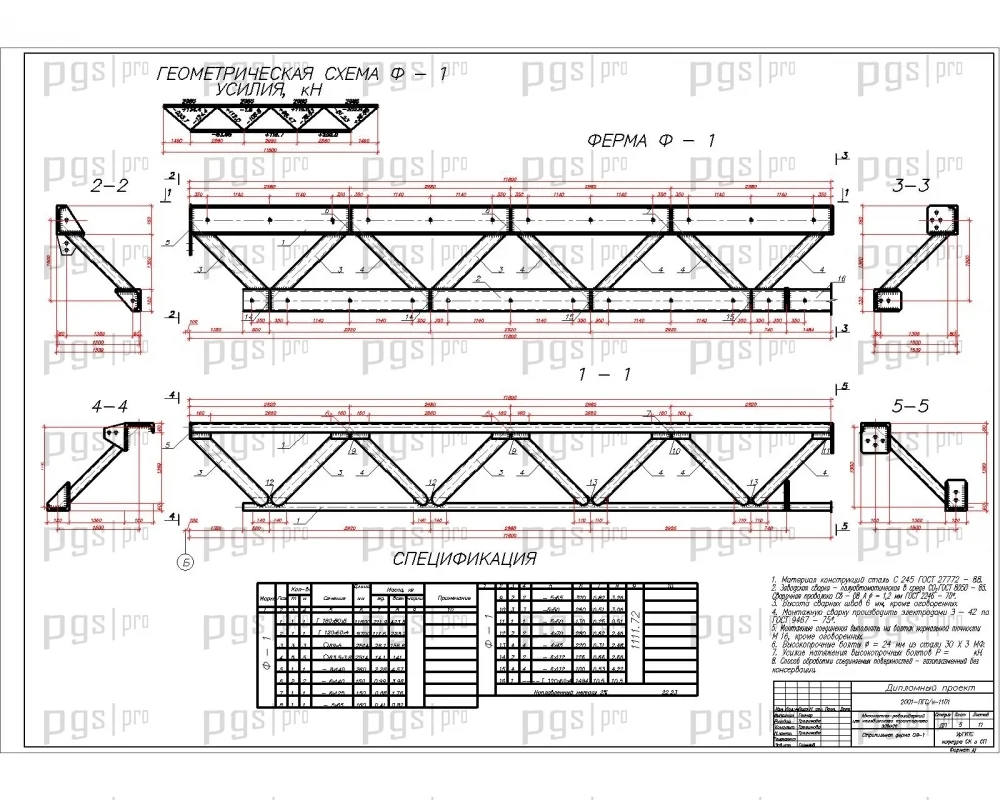

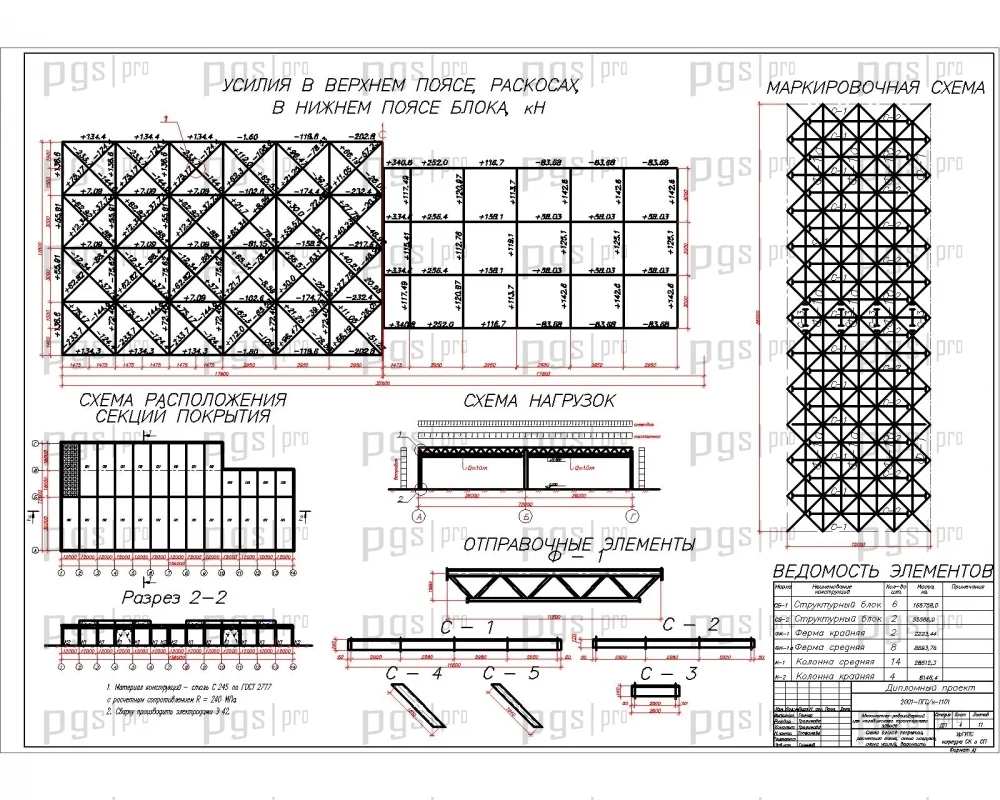

Покрытие — структурные конструкции из прокатных профилей типа ЦНИИСК размером 36 × 12 м, предназначенные преимущественно для производственных зданий с малоуклонной кровлей. Ортогональные поясные сетки блоков с квадратными ячейками смещены на уз ячейки. Продольные поясные стержни верхней поясной сетки, изготовленные в качестве прогонов, выполнены из прокатных швеллеров длиной, равной половине длины блока, в поперечные — из прокатных уголков размером на ячейку. Продольные стержни нижней сетки запроектированы неразрезными из швеллеров на всю длину половины блока. Верхние и нижние продольные пояса крепят по концам к торцевым сварным фермам пролетом 12 м, равным ширине блока.

Наружные стены используют железобетонные навесные стеновые панели, которые воспринимают нагрузку от собственной массы и ветровые нагрузки в пределах только одного этажа при многоэтажных зданиях или пределах одного шага (одной панели) в одноэтажных зданиях. Эти стены выполняют функцию ограждающих конструкций, так как свою массу они передают на каркас через опорные стальные стойки или через обвязочные балки. Для предохранения стен от проникновения грунтовой влаги в их нижней части устраивают гидроизоляцию. Для проектирования принимаем высоту стеновых панелей 1200 и 1800 мм, длину — 6000 мм. Панели в стенах располагаются в ячейках без притолстости. В оштукатуренных зданиях при шаге колонн 6 м используют легкобетонные однослойные плоские панели. Их изготавливают из ячеистых бетонов плотностью 400–800 кг/м³ и легких бетонов с плотностью 900–1200 кг/м³. С обеих сторон на поверхность панелей наносят фактурные слои толщиной 20 мм из цементно-песчаного раствора. Армируют такие панели пространственными каркасами. Углы зданий с панельными стенами монтируют из специальных доборных блоков, прикрепляемых к основным панелям сваркой закладных элементов. Дождевые и талые воды отводят от стен путем устройства отмостки.

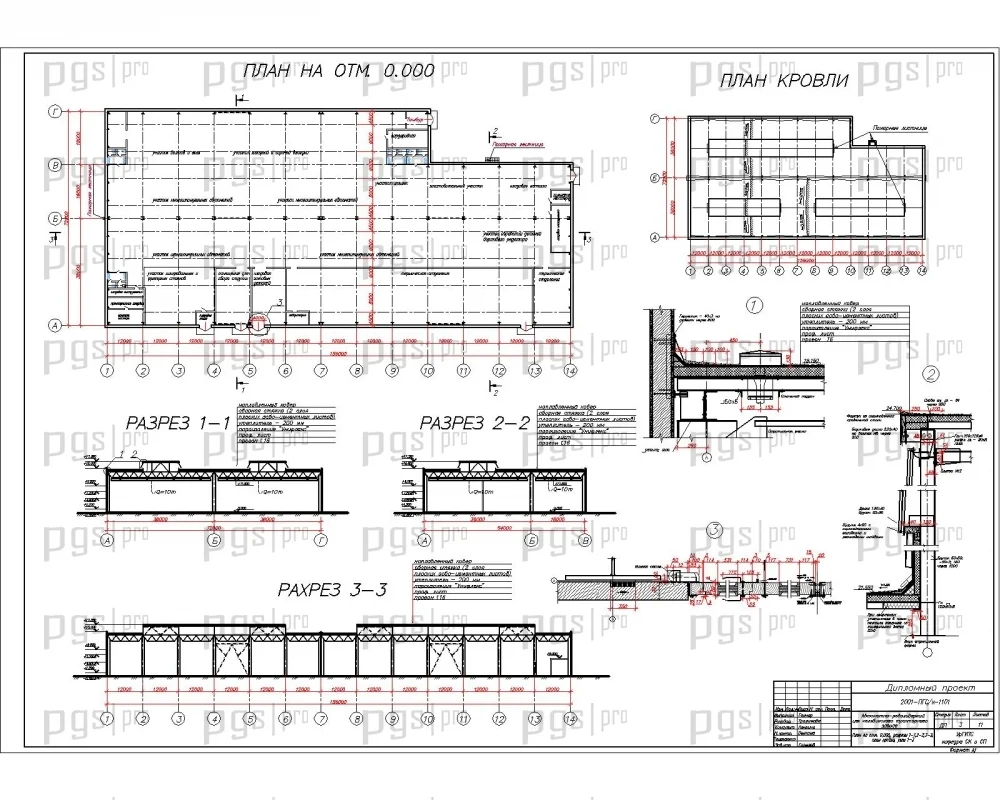

Кровля здания плоская с уклоном 1,5%. Принимаем 4 слоя рубероида на битумной мастике. Верхний слой используем с защитой из гравия, втопленного в мастику. Гидроизоляционный ковер в местах примыкания к стенам и другим выступающим элементам должен плавно подниматься на 250 мм. В деформационных швах при рулонных кровлях в гидроизоляционном ковре устраивают компенсаторы из оцинкованной стали. Водосток с покрытия запроектирован организованный внутренний, осуществляемый с помощью водоприемных воронок, отводных труб и стояков, собирающих и отводящих воду в ливневую канализацию. Количество воронок, размеры водосбора, размеры площади покрытия и поперечного профиля. Воронки состоят из сливного патрубка, прижимного кольца и колпака. Сливной патрубок крепят к конструкциям при помощи хомута, а прижимное кольцо глухими гайками прижимает гидроизоляционный ковер к фланцу сливного патрубка. Зазор между патрубком и раструбом стояка герметизируют просмоленной паклей и битумной мастикой. При устройстве покрытия необходимо создать уклон в сторону воронки путем укладки в ендовах слоя легкого бетона переменной толщины.

Фонари в проекте применяются рамные прямоугольные светоаэрационные с вертикальным остеклением. Материал рамы — сталь. Несущий каркас фонаря состоит из поперечных конструкций (ферм) и боковых панелей. Для повышения поперечной жесткости в контуре фонаря вводят раскосы и устанавливают связи между рамами фонаря. Переплеты высотой 1250 мм по длине фонаря образуют пенточное остекление. Они оборудованы устройствами для механического открывания всей пенты переплетов или отдельных блоков. Фонари монтируют из несущих и ограждающих конструкций. Несущие конструкции фонаря имеют вид рам, к ним также относятся фонарные панели, фонарные фермы, панели торцов фонарей и связи. Профиль конструкций — холодногнутые или горячекатаные швеллера и уголки. Крепят их к фермам и балкам покрытия болтами и сваркой.

Технологическая карта на земляные работы включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Работы выполняются с применением экскаватора и самосвалов с последующей планировкой и уплотнением грунта.

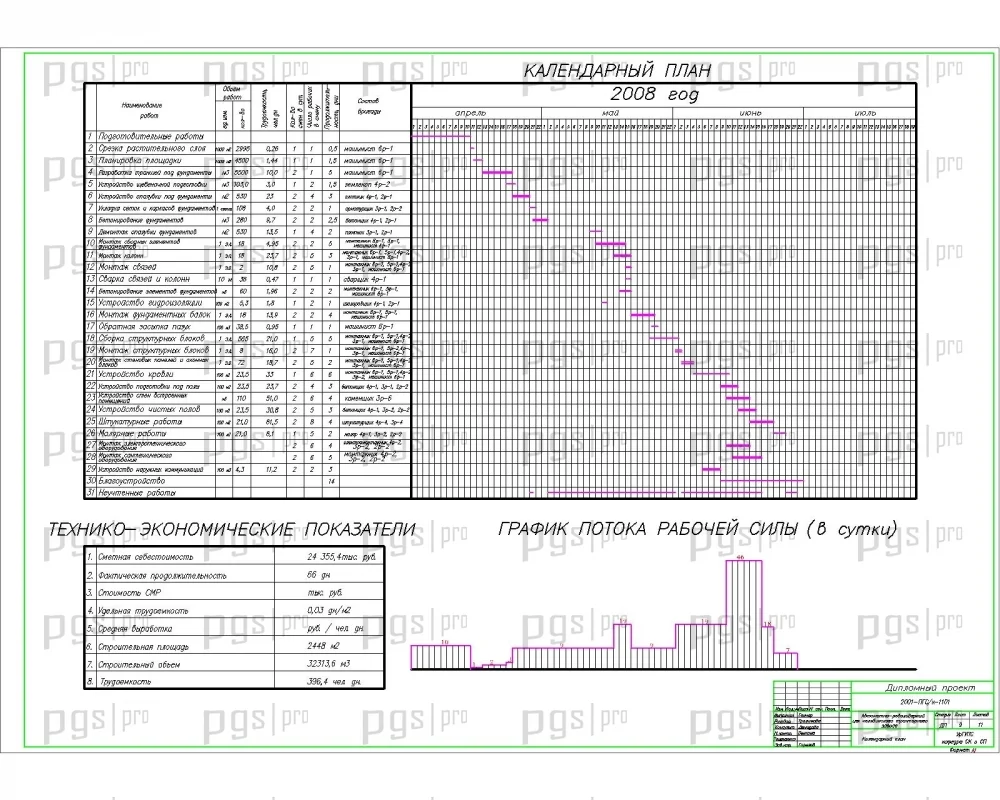

Календарный план составлен с учетом технологической последовательности работ при строительстве: устройство свайного фундамента и монолитного ростверка, монтаж стального каркаса, монтаж стропильных ферм и прогонов, укладка кровельных панелей, устройство железобетонных перекрытий, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

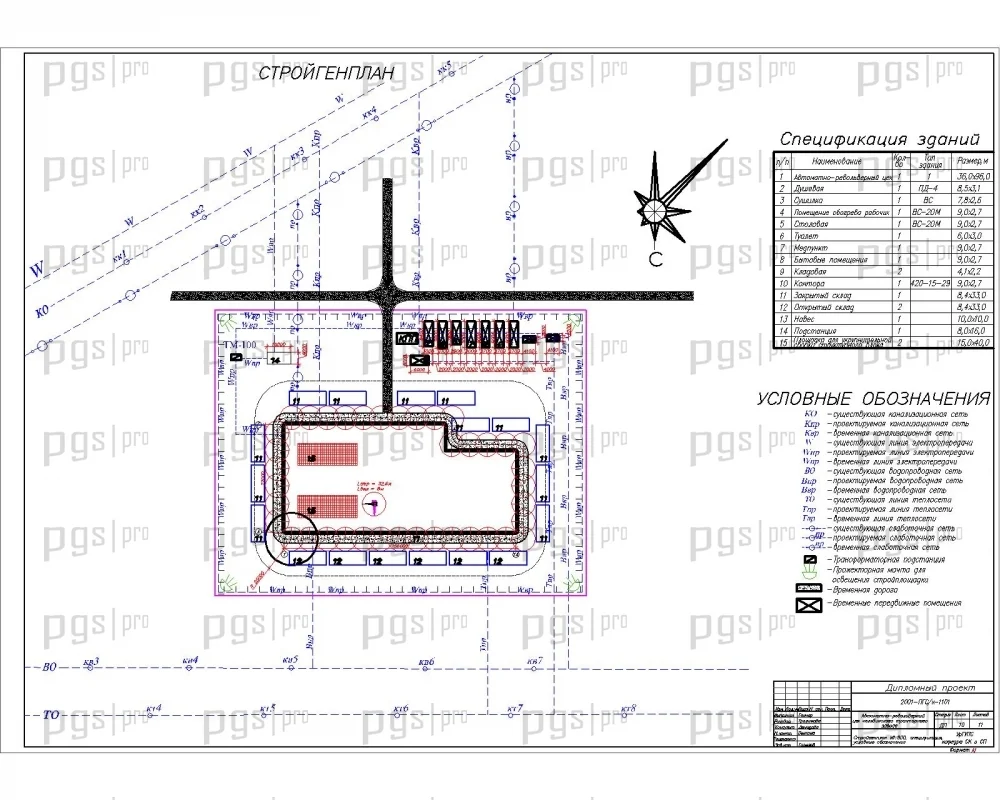

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

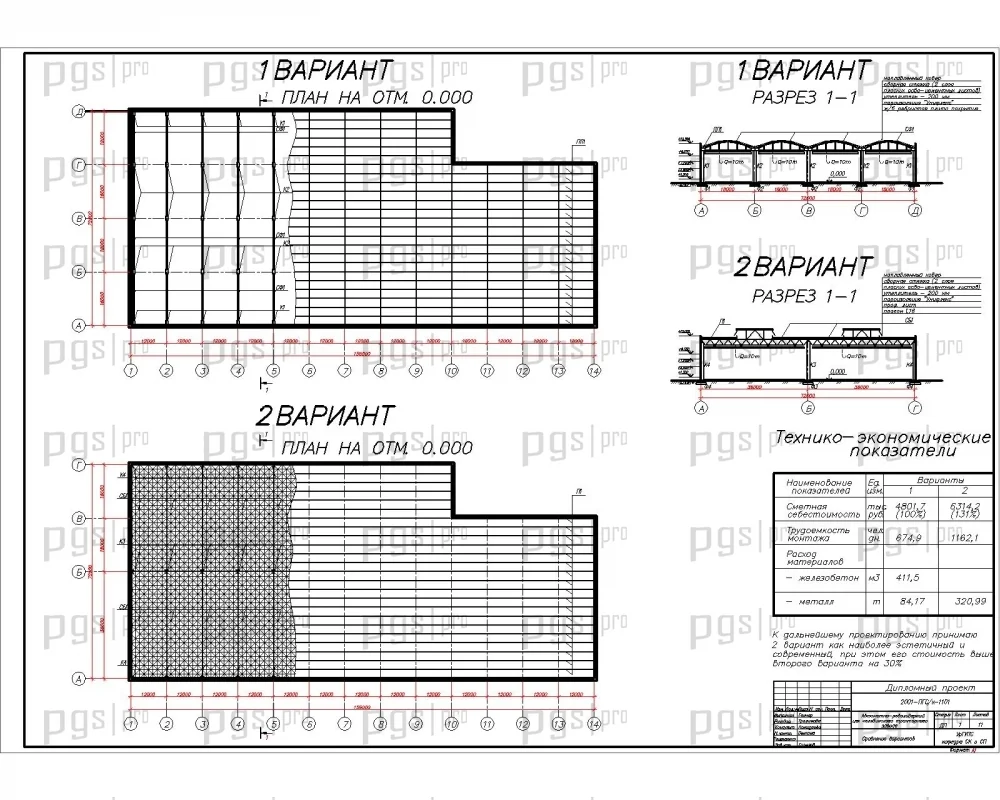

Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов. Сравнение вариантов конструктивных элементов включает технико-экономическое обоснование выбора оптимальных решений с учетом прочности, стоимости работ, сроков строительства и эксплуатационных характеристик.

Диплом №3012 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: машиностроительное производство — востребованное направление в современной промышленности.
• Сложный инженерный объект: стальной каркас с пролетом 72 м, три мостовых крана грузоподъемностью 5 тонн, плоская кровля со светоаэрационными фонарями.

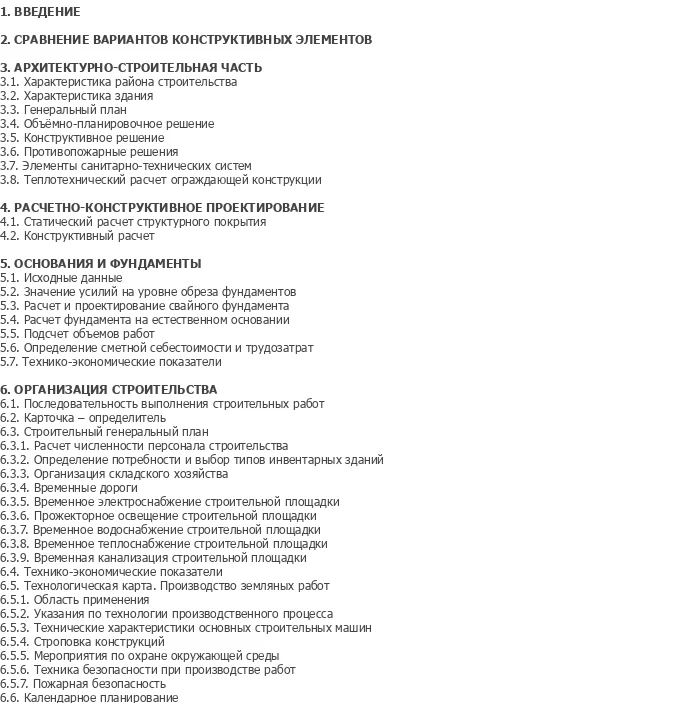

• Полная комплектация: 68 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент с монолитным ростверком, стальной каркас, стропильные фермы, навесные железобетонные панели, плоская кровля — расчет и конструирование всех основных элементов.
• Программный расчет: расчет конструкций выполнен в программе «ИСКРА», что соответствует современным требованиям проектирования.
• Практическая направленность: технологическая карта на земляные работы, календарный план, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3012 по доступной цене — 3 000 рублей.
