Дипломный проект №3013 «Цех по производству мостовых конструкций в г. Нижний Тагил» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для хранения и изготовления металлоконструкций мостового типа. Проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по металлургическому и мостостроительному производству.

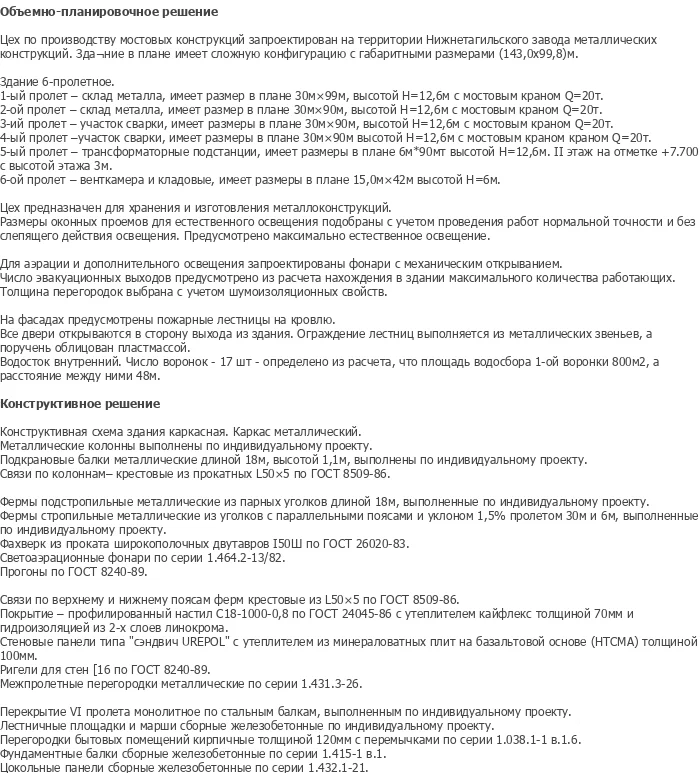

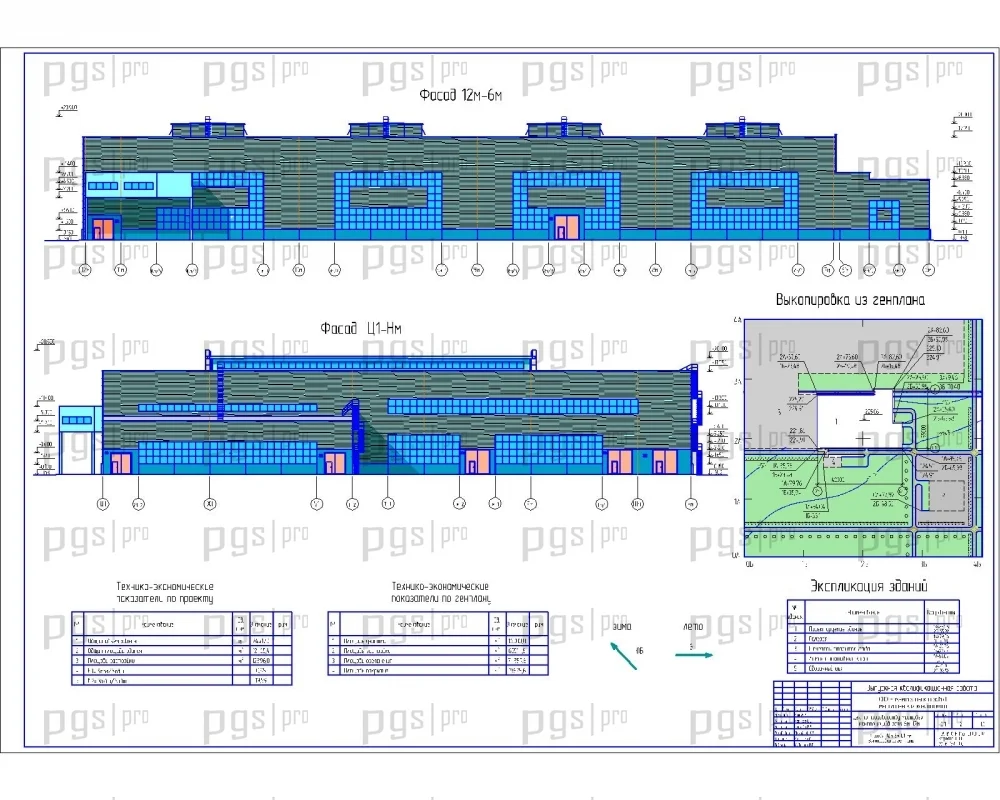

Проектируемый объект — цех по производству мостовых конструкций, расположенный на территории Нижнетагильского завода металлических конструкций в городе Нижний Тагил. Данный ПГС дипломный проект разработан с учетом специфики мостостроительного производства и современных требований к промышленной архитектуре. Здание цеха имеет сложную конфигурацию в плане с габаритными размерами 143,0 × 99,8 м и состоит из шести функционально связанных пролетов различного назначения и этажности. Общая высота основных производственных пролетов составляет 12,6 м, вспомогательных — 6,0 м.

Цех предназначен для хранения и изготовления металлоконструкций мостового типа. Размеры оконных проемов для естественного освещения подобраны с учетом проведения работ нормальной точности и без специального действия освещения. Предусмотрено максимально естественное освещение. Для защиты и дополнительного освещения запроектированы фонари с механическим открыванием. Число эвакуационных выходов из расчета на максимальное количество работающих в здании. Толщина перегородок выбрана с учетом шумоизоляционных свойств. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий металлургической и мостостроительной отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3013 предлагает оптимальное соотношение цены и качества.

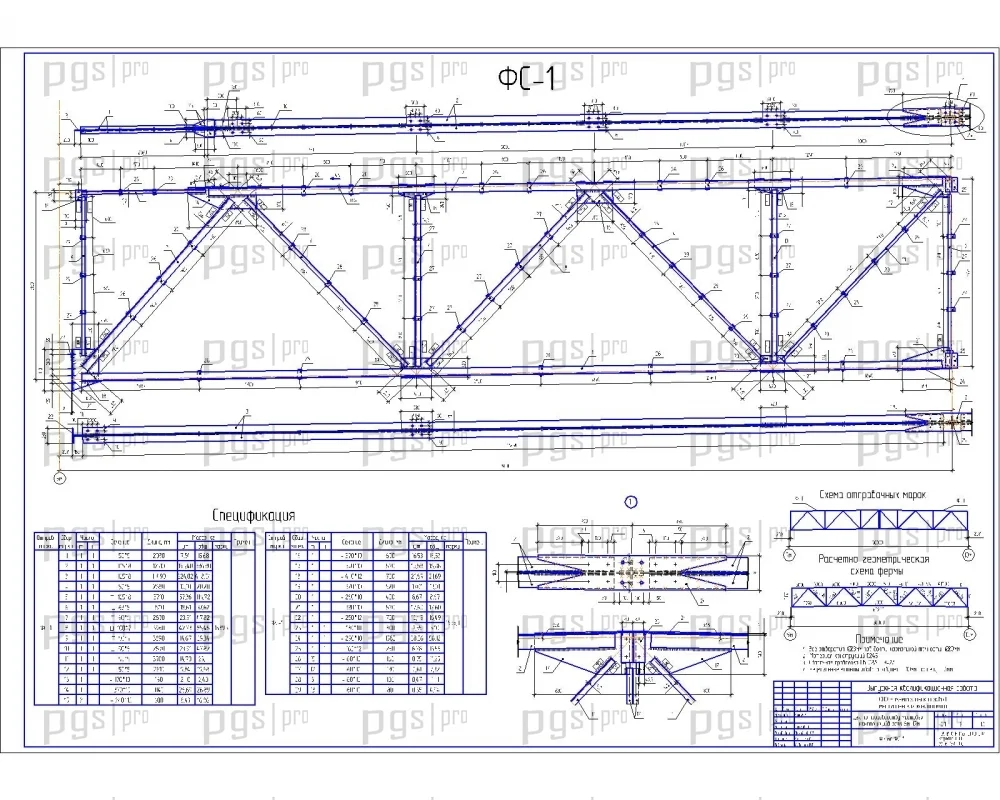

Особенностью проекта является применение несущего стального каркаса с металлическими колоннами, выполненными по индивидуальному проекту. Подкрановые балки металлические длиной 18 м, высотой 1,1 м, также выполнены по индивидуальному проекту. Связи по колоннам — крестовые из прокатных уголков L50×5 по ГОСТ 8509-86. Фермы подкрановые металлические из парных уголков по ГОСТ 8509-86, выполненные по индивидуальному проекту. Стропильные фермы металлические из уголков с параллельными поясами и уклоном 1,5% пролетом 30 м и 6 м, выполненные по индивидуальному проекту. Фахверки из проката широкополочных двутавров I50Ш по ГОСТ 26020-83. Светоаэрационные фонари по серии 1.464.2-13/82. Прогоны по ГОСТ 8240-89. Связи по верхнему и нижнему поясам ферм крестовые из L50×5 по ГОСТ 8509-86.

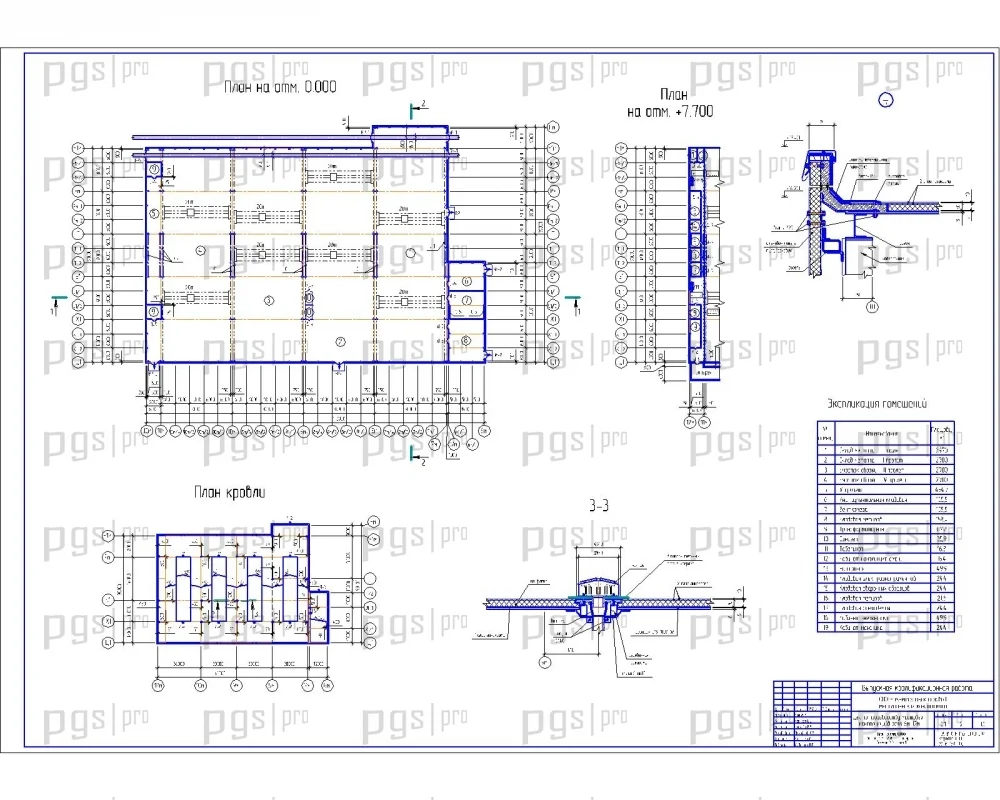

Здание 6-пролетное. Функциональное зонирование цеха отражает полный технологический цикл производства мостовых конструкций:

• 1-й пролет — склад металла, имеет размер в плане 30×99 м, высоту H=12,6 м с мостовым краном Q=20 т.
• 2-й пролет — склад металла, имеет размер в плане 30×99 м, высоту H=12,6 м с мостовым краном Q=20 т.
• 3-й пролет — участок сварки, имеет размеры в плане 30×99 м, высоту H=12,6 м с мостовым краном Q=20 т.
• 4-й пролет — участок сварки, имеет размеры в плане 30×99 м, высоту H=12,6 м с мостовым краном Q=20 т.
• 5-й пролет — трансформаторные подстанции, имеет размеры в плане 6×90 м, высоту H=12,6 м. II этаж на отметке +7,700 м.
• 6-й пролет — венткамера и кладовые, имеет размеры в плане 15,0×42 м, высоту H=6 м.

На фасадах предусмотрены пожарные лестницы на кровлю. Все двери открываются в сторону выхода из здания. Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой. Водосток внутренний. Число водосточных воронок — 17 шт, определено из расчета, что площадь водосбора 1-й воронки 800 м², а расстояние между ними 48 м.

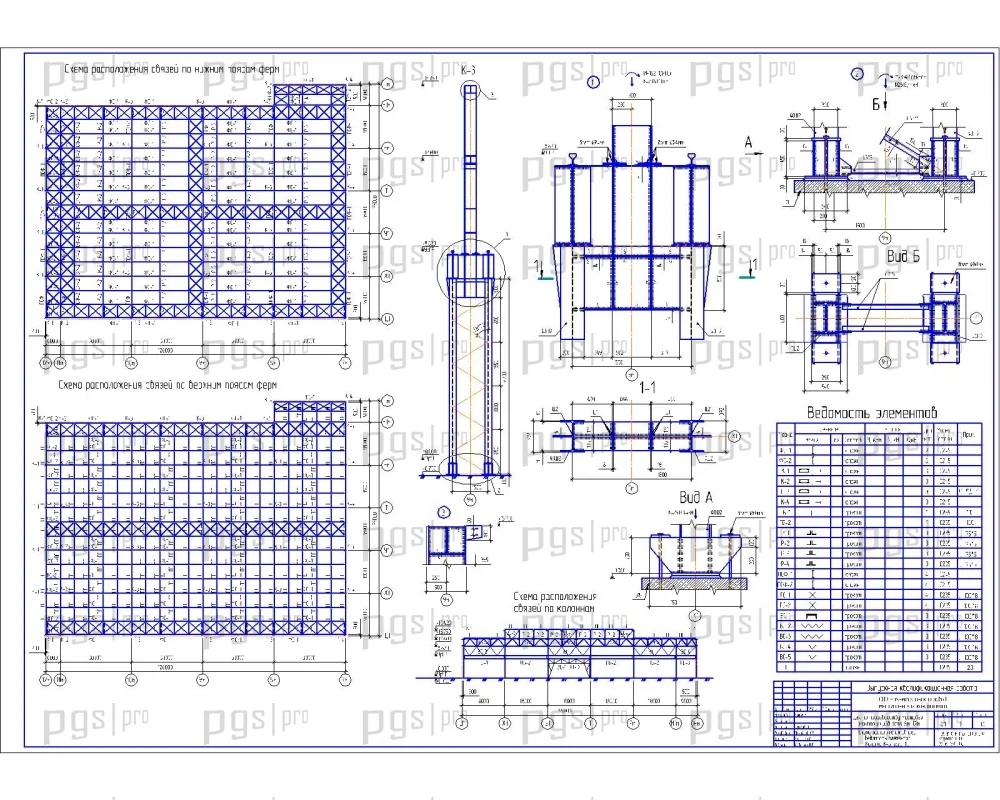

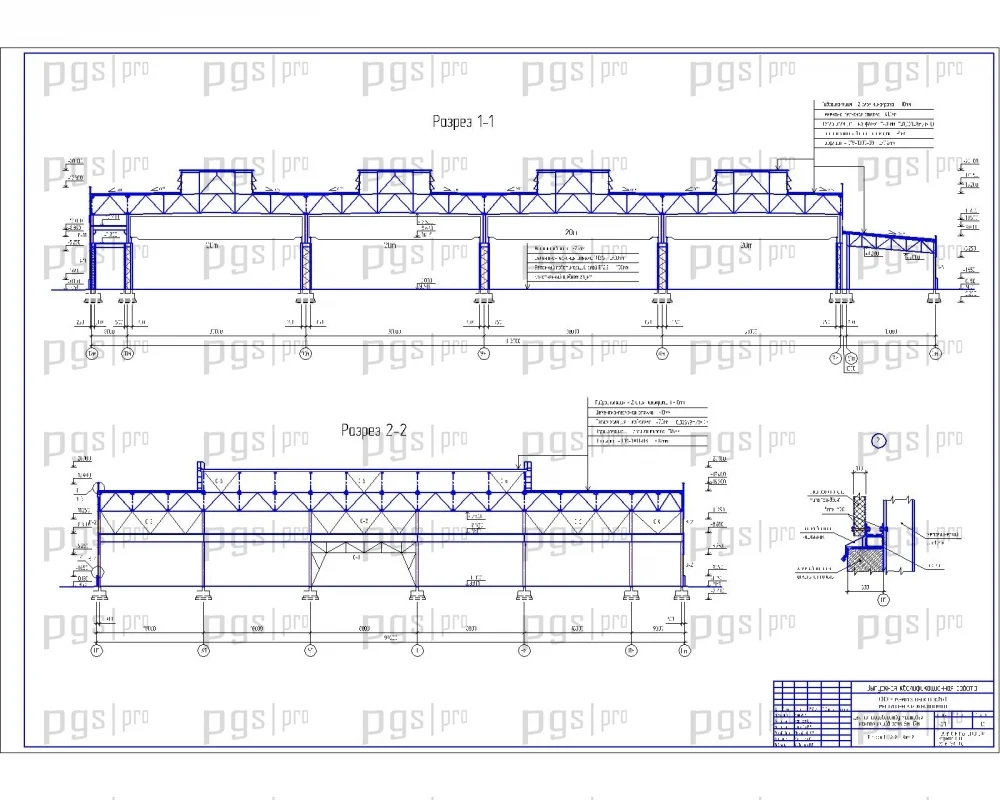

Конструктивная схема здания каркасная. Каркас металлический. Металлические колонны выполнены по индивидуальному проекту. Подкрановые балки металлические длиной 18 м, высотой 1,1 м, выполнены по индивидуальному проекту. Связи по колоннам — крестовые из прокатных L50×5 по ГОСТ 8509-86. Фермы подкрановые металлические из парных уголков по ГОСТ 8509-86, выполненные по индивидуальному проекту. Стропильные фермы металлические из уголков с параллельными поясами и уклоном 1,5% пролетом 30 м и 6 м, выполненные по индивидуальному проекту. Фахверки из проката широкополочных двутавров I50Ш по ГОСТ 26020-83. Светоаэрационные фонари по серии 1.464.2-13/82. Прогоны по ГОСТ 8240-89. Связи по верхнему и нижнему поясам ферм крестовые из L50×5 по ГОСТ 8509-86.

Покрытие — профилированный настил С18-1000-0,8 по ГОСТ 24045-86 с утеплителем кайфлекс толщиной 70 мм и гидроизоляцией из 2-х слоев линокрома. Стеновые панели типа «Сэндвич ИЗОРОЛ» с утеплителем из минераловатных плит на базальтовой основе (НТСМА) толщиной 100 мм. Ригели для стен Г16 по ГОСТ 8240-89. Межпролетные перегородки металлические по серии 1.431.3-26.

Перекрытие VI пролета монолитное по стальным балкам, выполненным по индивидуальному проекту. Лестничные площадки и марши сборные железобетонные по индивидуальному проекту. Перегородки бытовых помещений кирпичные толщиной 120 мм с перемычками по серии 1.038.1-1 в.1,6. Фундаментные балки сборные железобетонные по серии 1.415-1 в.1, 1.415-1 б.1. Цокольные панели сборные железобетонные по серии 1.432.1-21.

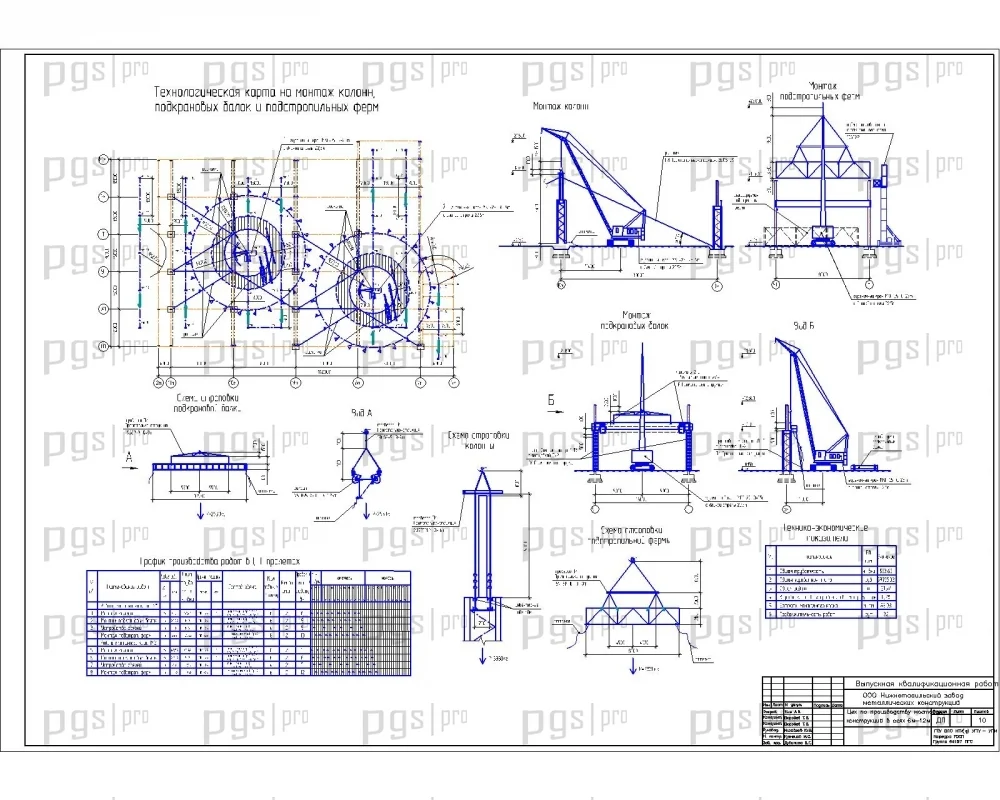

Технологическая карта на монтаж каркаса одноэтажного промышленного здания включает область применения, организацию и технологию выполнения работ, технику безопасности, требования к качеству и приемке работ, технико-экономические показатели по технологической карте. Монтаж выполняется с применением автокрана с последующей сваркой и антикоррозийной обработкой соединений.

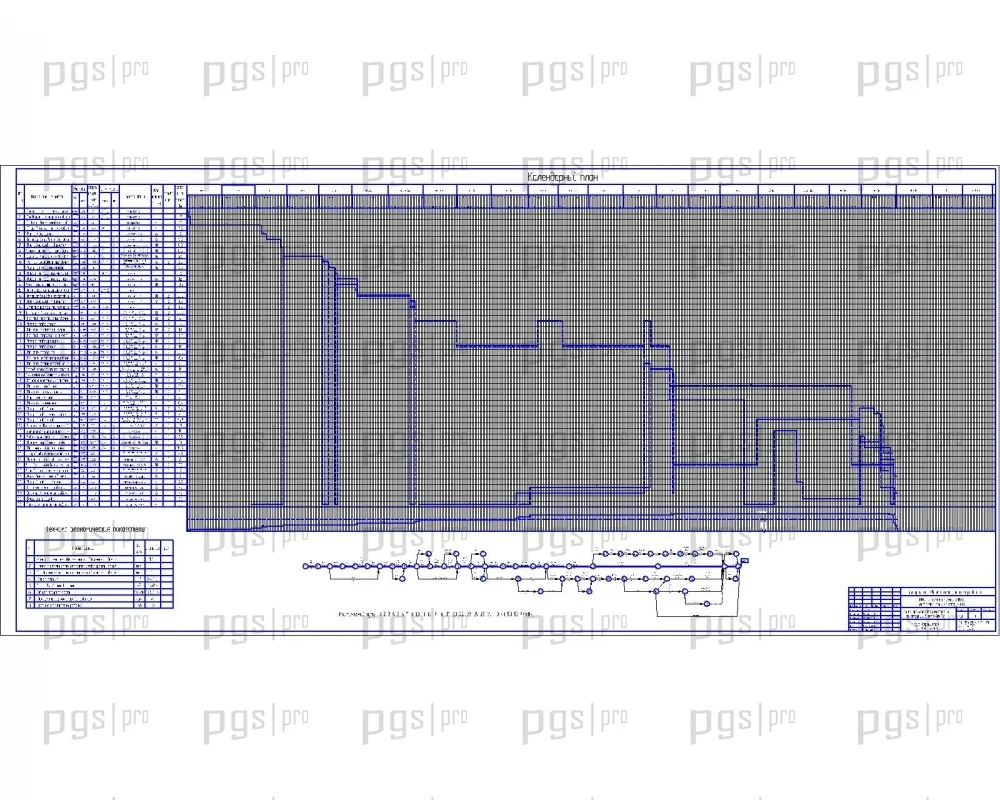

Календарный план и сетевой график составлены с учетом технологической последовательности работ при строительстве: устройство фундаментов, монтаж стального каркаса, монтаж подкрановых и стропильных ферм, устройство покрытия, отделочные работы, монтаж инженерных систем. Расчет сетевого графика выполнен в программе «SET GRAF». Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

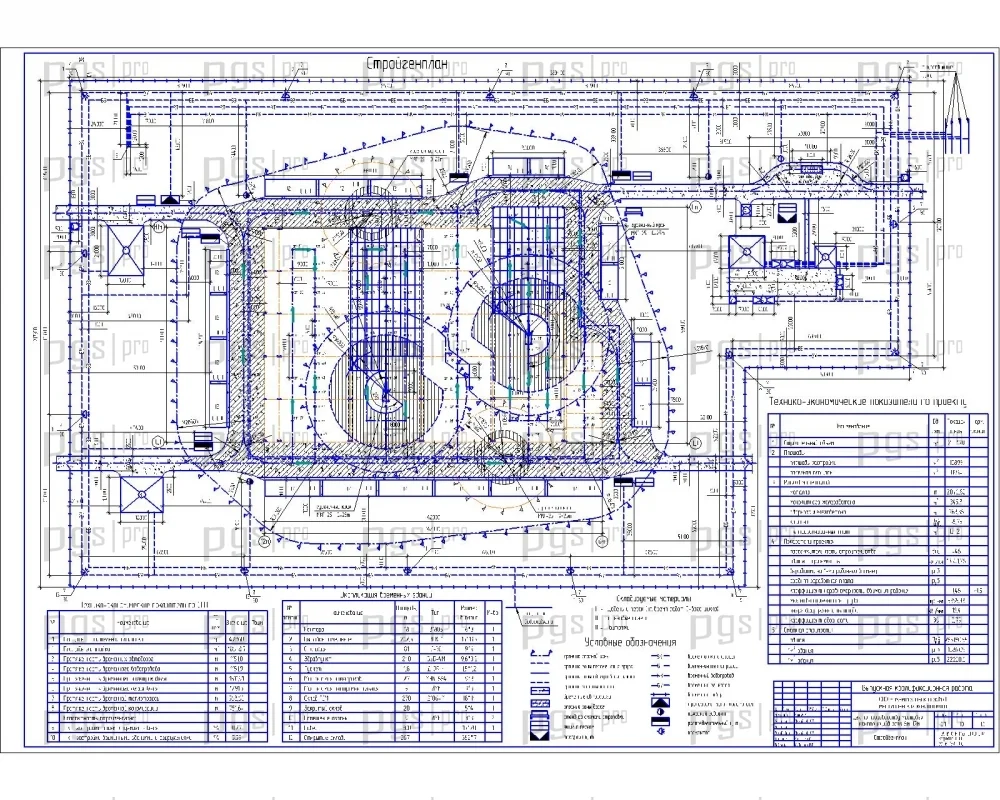

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

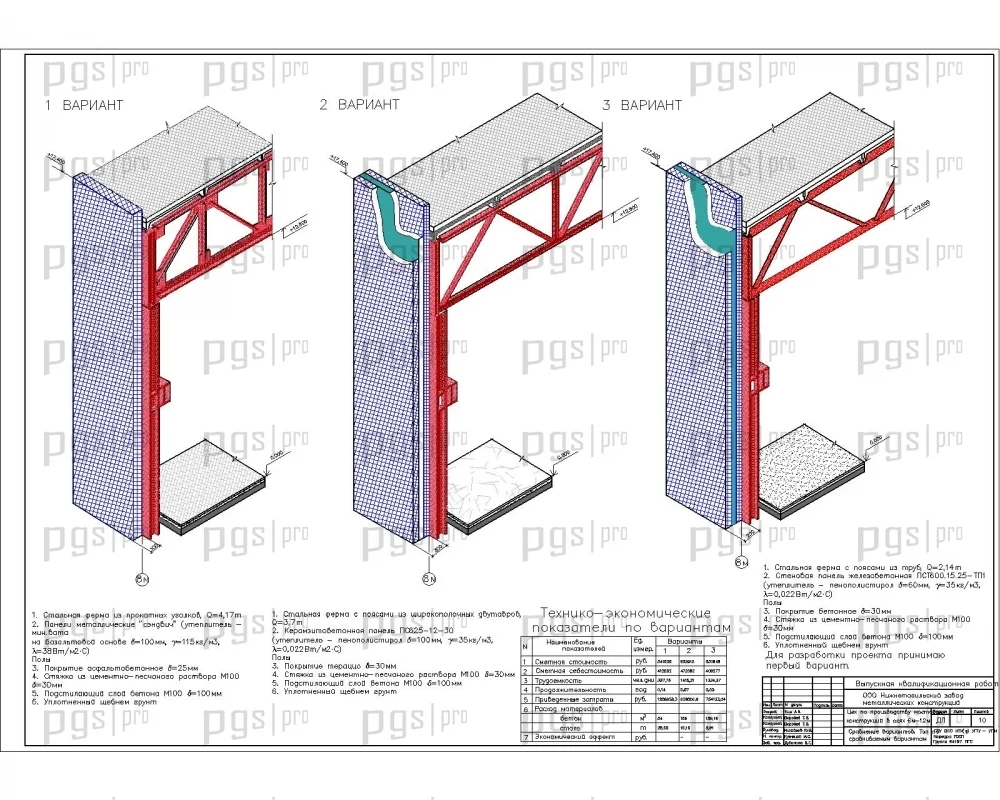

Сметная часть проекта включает локальные сметные расчеты, сводный сметный расчет стоимости строительства. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов. Сравнение вариантов конструктивных элементов включает технико-экономическое обоснование выбора оптимальных решений.

Диплом №3013 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производство мостовых конструкций — востребованное направление в современном мостостроении и металлургии.
• Сложный инженерный объект: 6-пролетное здание с различной этажностью, мостовые краны грузоподъемностью 20 тонн, сложная конфигурация в плане 143×99,8 м.

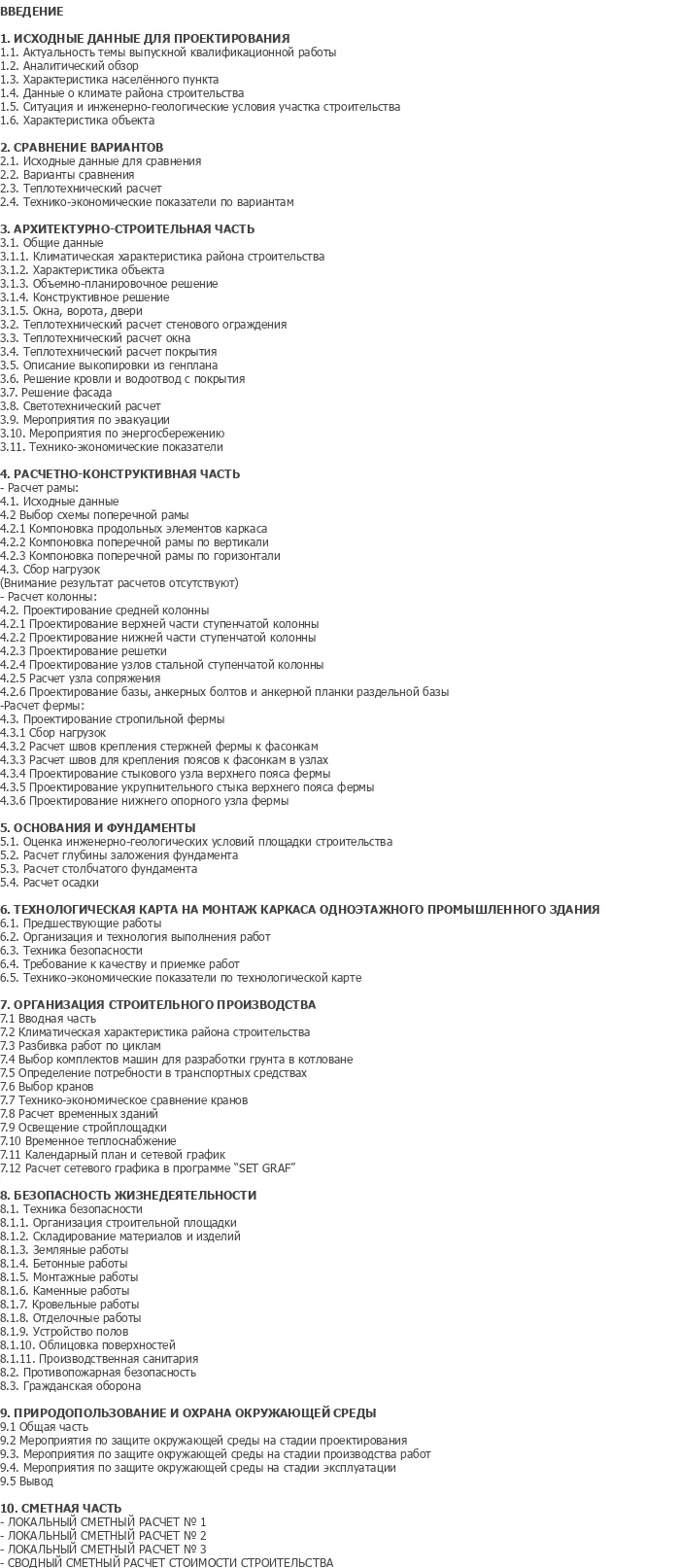

• Полная комплектация: 183 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

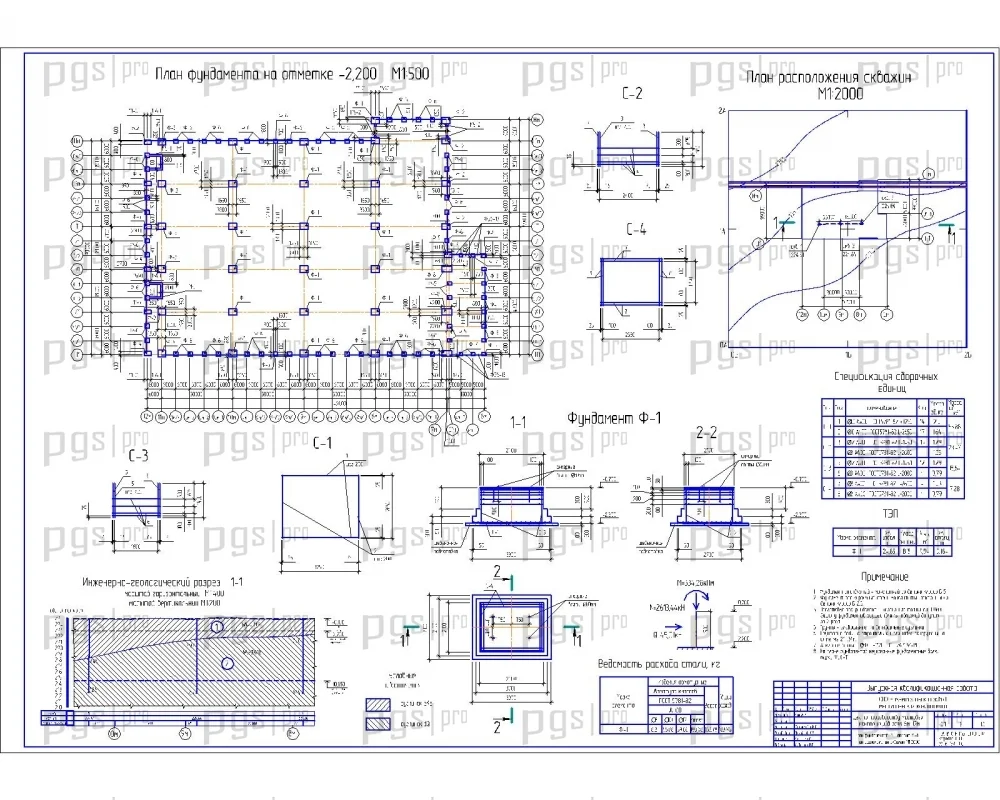

• Разнообразие конструкций: столбчатые фундаменты, стальной каркас с индивидуальными колоннами, подкрановые и стропильные фермы, сэндвич-панели, профилированный настил — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж каркаса, календарный план и сетевой график в программе «SET GRAF», строительный генплан, сметная часть с локальными и сводными сметами.
• Ручной расчет: расчет рамы и колонн выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3013 по доступной цене — 4 000 рублей.
