Дипломный проект №3014 «Цех по производству 11,5 тонн молочной продукции в сутки в г. Вологда» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий пищевой промышленности и предназначен для размещения технологического оборудования по производству молочной продукции мощностью 11,5 тонн в сутки. Проект выполнен с учетом климатических условий Вологодской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по пищевому производству.

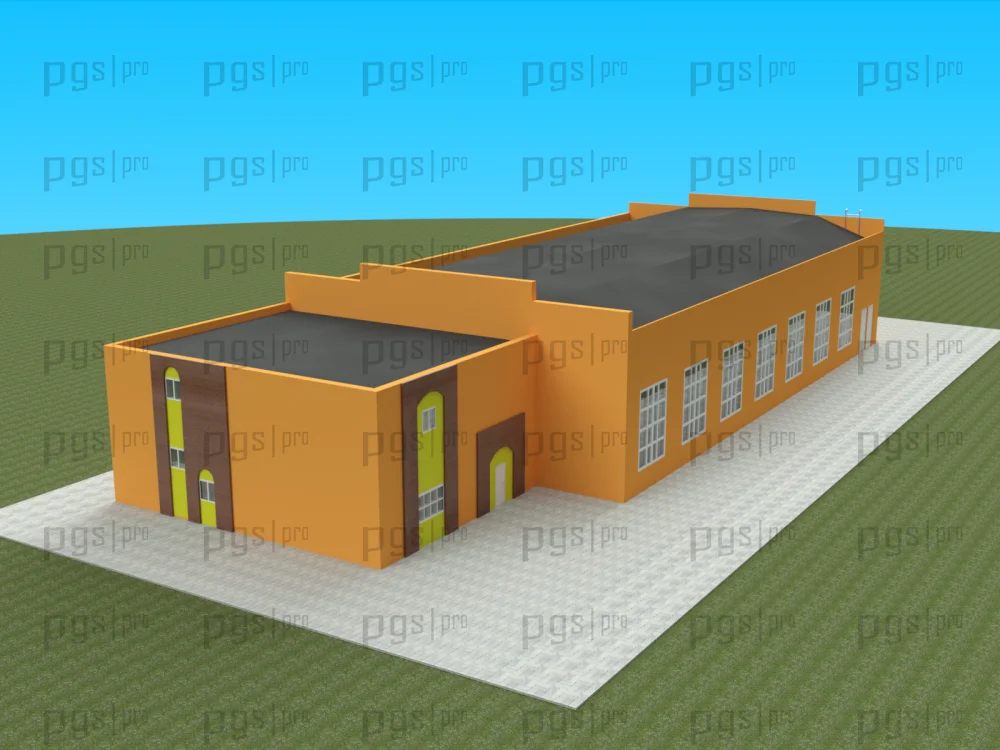

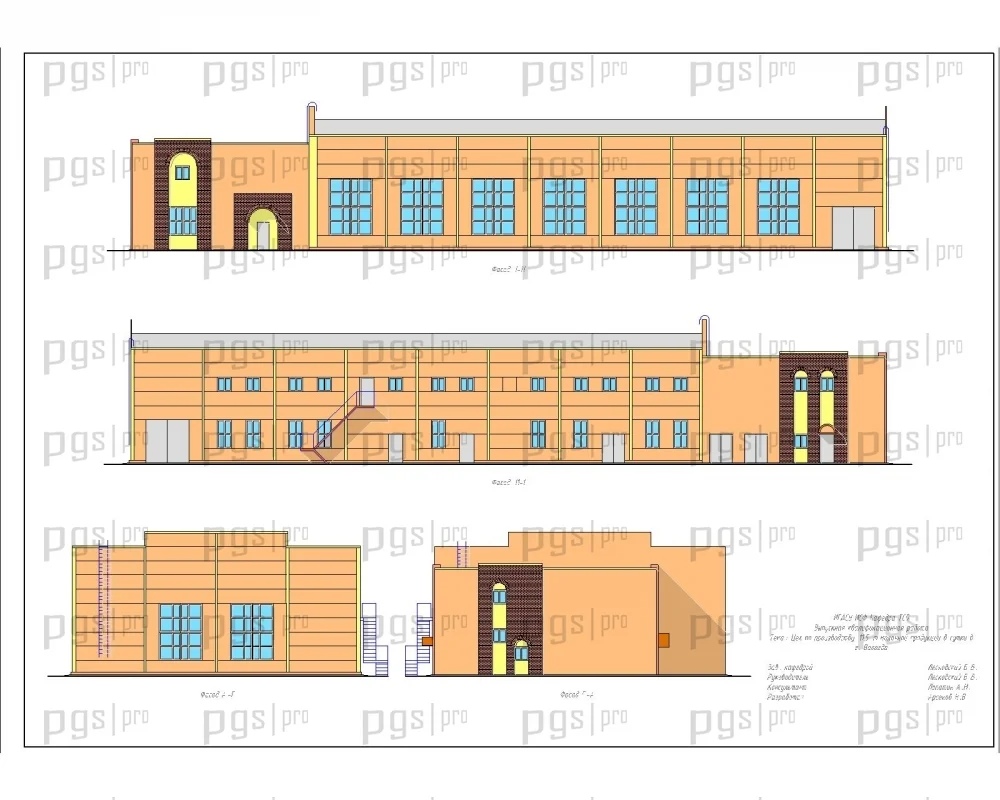

Проектируемый объект — цех по производству молочной продукции мощностью 11,5 тонн в сутки, расположенный в городе Вологда. Данный ПГС дипломный проект разработан с учетом специфики пищевого производства и современных требований к промышленной архитектуре. Здание цеха имеет Г-образную форму в плане и состоит из двух функционально связанных частей: производственного корпуса и пристроенного кирпичного двухэтажного производственно-бытового корпуса (АБК). Габаритные размеры здания составляют 63,0 м в длину, 24,0 м в ширину и 12,0 м в высоту.

Основной производственный корпус одноэтажный с высотой до низа стропильной конструкции 7,2 м, встроенная антресоль и пристроенный кирпичный двухэтажный производственно-бытовой корпус с размерами в осях 13–15 м, Б-Д — 18 м с высотой первого этажа 4,8 м, второго — 3,3 м. Производственная часть предусматривает цех по производству спичного масла, склад упаковочного материала, холодильная камера, цех по производству сгущенного молока, отделение централизованной мойки, склад дезосредств, склад сахара, склад готовой продукции и помещение для приема тары. Комната мастера и главного инженера, химическая лаборатория, кабинет заведующей производством расположены на втором этаже антресоли в каркасной части здания. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий пищевой промышленности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3014 предлагает оптимальное соотношение цены и качества.

Особенностью проекта является применение жестких поперечных рам из сборных железобетонных колонн и стропильных несущих конструкций. Заделка колонн в фундаменты жесткая, а опирание стропильных конструкций на колонны шарнирное. Жесткость сооружения обеспечивается горизонтальным диском покрытия и жесткостью поперечной рамы. Во встроенной антресоли по оси 4/1 в осях Г-Д и по оси Г в осях 3/1-4/1 расположены диафрагмы жесткости на первом этаже и на отметке 4,800 — связевые плиты. Шаг колонн 6 м, шаг стропильных конструкций 6 м. Во встроенной антресоли шаг колонн 6 м смещен на 3 м относительно колонн каркаса здания.

При принятии объемно-планировочных решений были учтены следующие требования: оптимальное размещение проектируемого здания на отведенной территории, обеспечение технологического процесса, обеспечение естественного освещения, обеспечение удобств для рабочего персонала. Проектируемое здание размещено на отведенной территории таким образом, что основные производственные помещения направлены на юго-запад, что позволяет наиболее полно использовать естественное освещение.

Высота здания в производственной части выбрана из условия размещения технологического оборудования, в частности установка вакуум-выпарная А2-ДВ-2 имеет высоту 6,5 м, с учетом зазора между конструкциями и требованиями унификации принята высота до низа стропильной конструкции 7,2 м. Бытовое обслуживание рабочего персонала предусмотрено в блоке санитарно-бытовых помещений, пристроенном к цеху, в составе которого: постирочная, гладильная, мужской и женский гардеробы уличной, домашней и специальной одежды, помещение для сушки одежды и обуви, кладовые чистой и грязной одежды, мужской и женский туалеты, кладовая уборочного инвентаря, душевая и комната личной гигиены женщин.

Основные производственные помещения включают: приемно-моечное отделение, маслоцех, склад упаковочного материала, холодильная камера, цех по производству сгущенного молока, отделение централизованной мойки, склад дезосредств, склад сахара, склад готовой продукции и помещение для приема тары. Комната мастера и главного инженера, химическая лаборатория, кабинет заведующей производством расположены на втором этаже антресоли в каркасной части здания. Для сообщения между этажами в здании запроектированы четыре лестницы: одна расположена в блоке санитарно-бытовых помещений, три другие в производственных помещениях. Также в каркасной части здания предусмотрена стальная пожарная лестница снаружи здания.

Конструктивное решение здания обусловлено его назначением и специфическими условиями технологии пищевого производства. Глубина заложения фундаментов назначена в результате совместного рассмотрения инженерно-геологических и гидрогеологических условий строительной площадки, сезонного промерзания и пучинистости грунтов, конструктивных и эксплуатационных особенностей здания, величины и характера нагрузки на основание. Отметка обреза фундамента — 0,15 м.

В каркасной части здания применяются монолитные железобетонные фундаменты ФМ1 и ФМ3 — под колонны сечением 400×400 мм и ФМ2 — под фахверковые колонны. Под колонны антресоли и колонны расположенные внутри здания применяются сборные фундаменты Ф1 марки Ф-18.9-1, с размерами подошвы 1800×1800 мм и высотой 0,9 м. Под диафрагму жесткости выполняется монолитный железобетонный фундамент ФМ. В кирпичной части здания применяются ленточные сборные железобетонные фундаментные блоки высотой 0,6 м, устанавливаются в два ряда по высоте с перевязкой на фундаментные плиты толщиной 0,3 м. Отметка низа подошвы фундаментной плиты — 1,650 м.

Для передачи веса стеновых панелей и внутренних перегородок на фундамент применяются фундаментные балки таврового сечения высотой 450 мм. Фундаментные балки устанавливаются на приливы фундаментов по слою раствора марки 100 толщиной 20 мм. В каркасной части здания применены железобетонные колонны квадратного сечения 400×400 мм длиной 8,1 м с шагом 6 м. Отметка оголовка колонны 7,2 м. Колонны встроенной антресоли также имеют квадратное сечение 400×400 мм, шаг колонн 6 м, крепление ригеля антресоли осуществляется к колоннам колонной высотой 150 мм. Для крепления стального ригеля Р-1 запроектированы стальные колонны К6 сечением 140×180 мм, выполненные из двух сварных швеллеров.

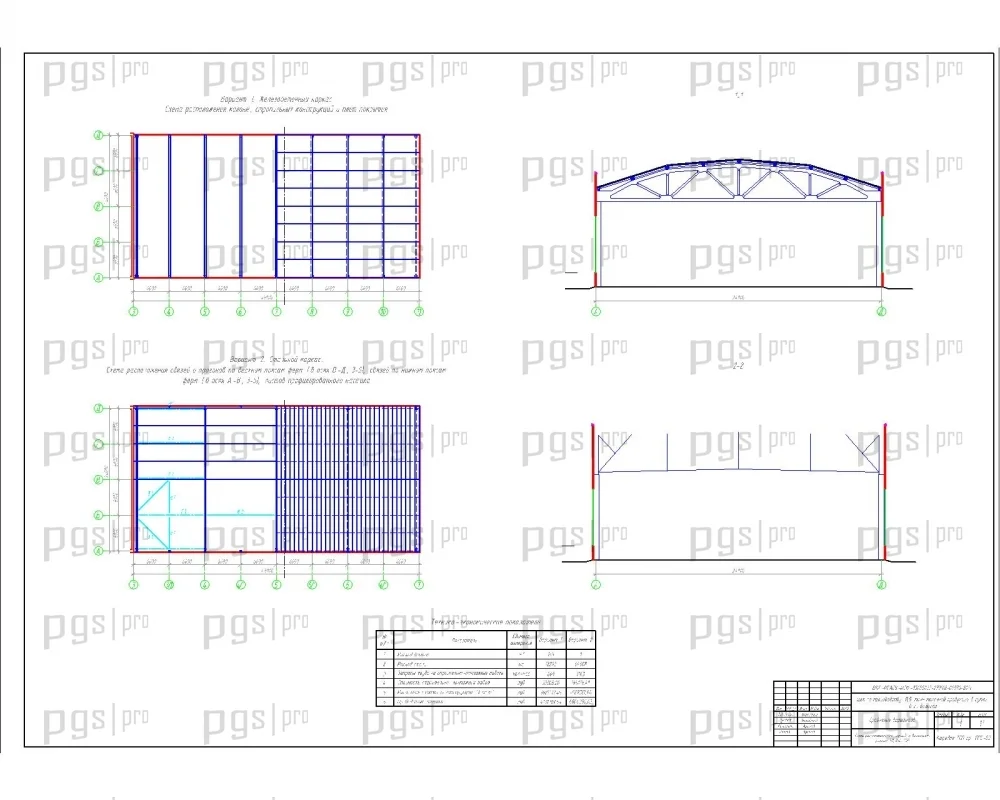

Фахверковые колонны предназначены для крепления торцевых стеновых панелей. Фахверковые колонны выполнены железобетонными, длиной 8,5 м. Для крепления торцевых стеновых панелей с краев на углу применены стальные стойки фахверка. Для перекрытия в производственной части здания, равного 24 м, применены железобетонные раскосные фермы марки 2ДС24-3Ж7 по серии 1.463.1-16 «Фермы стропильные железобетонные сегментные для покрытий одноэтажных промышленных зданий» пролетом 18 и 24 м. В качестве ригеля во встроенной антресоли для опирания плит перекрытия применены железобетонные ригели по серии 1.020-1/83, а также стальной ригель, выполненный из двутавра длиной 5,38 м.

Несущими элементами ограждающей части покрытия в каркасной части здания являются сборные железобетонные ребристые плиты Б1-6 м. В местах установки водоприемных воронок и под вентиляционные короба запроектированы плиты с отверстиями. Для покрытия и перекрытия в производственно-бытовом корпусе применяются сборные круглопустотные железобетонные плиты, длиной 6 м, шириной 1,5, 1,2 и 1 м, высотой 220 мм. Для перекрытия антресоли применяются сборные круглопустотные железобетонные плиты длиной 6 м и 3 м, шириной 1,2 м и 1,5 м. Наружные стены в производственном корпусе — сэндвич-панели «Венталл-С3gg» толщиной 100 мм. Крепление стен к колоннам осуществляется на доборных. Вертикальные стыковые швы заполняют минеральной ватой и закрываются металлическими холодногнутыми профилями. В производственно-бытовом корпусе наружные стены кирпичные двухслойной конструкции толщиной 490 мм. Несущий слой из кирпича силикатного (380 мм), утепляющий из минераловатных плит ROCKWOOL ФАСАД БАТС (100 мм), отделочный слой — декоративная штукатурка ROCKdecor по стеклосетке (10 мм).

Кровля наплавляемая с гидроизоляцией из двух слоев линокрома. Водосток внутренний. Уклон кровли в производственном корпусе образован геометрией сегментной фермы, в производственно-бытовом корпусе — 2,5%, образован разуклонкой из керамзитового гравия. В соответствии с назначением производственных участков в маслоцехе и цехе по производству сгущенного молока проектируются полы из асфальтобетона. Для защиты бетона от воздействия климатических и технологических форм коррозии — от бензина, машинного масла или щелочи, применяют защитный состав «Капилмарин». Все металлоконструкции окрашиваются краской АП-177 за 2 раза по грунтовке лаком 1 раз.

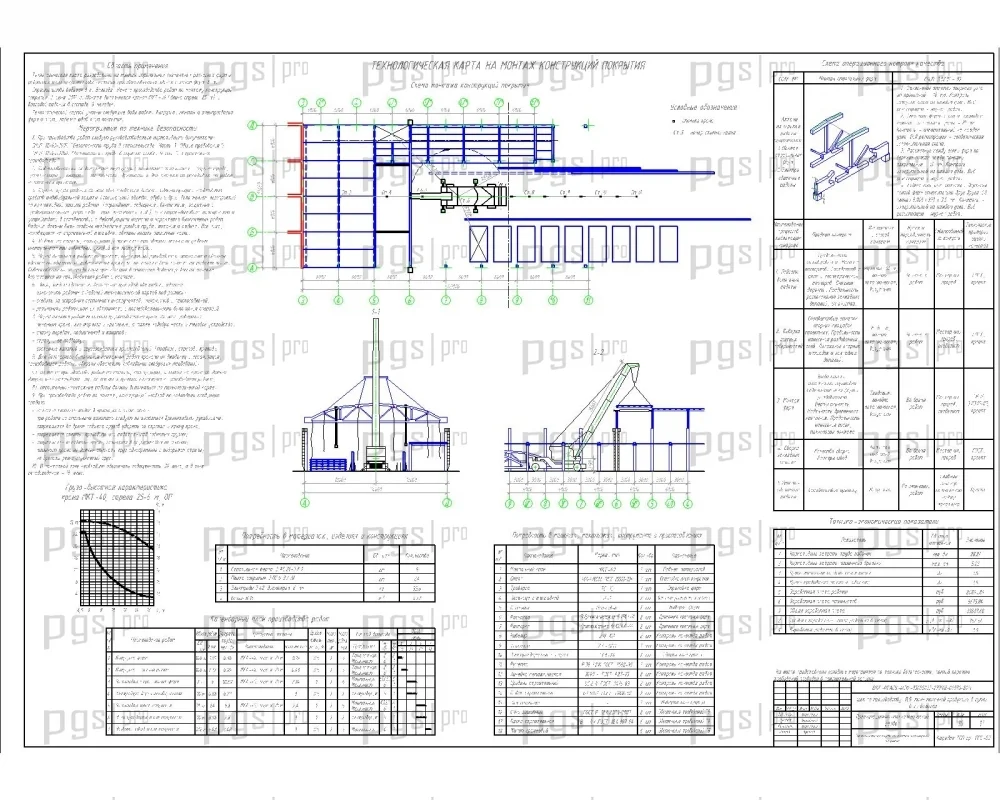

Технологическая карта на монтаж конструкций покрытия кровли включает область применения, организацию и технологию выполнения работ, организацию труда рабочих, выбор монтажных и монтажных приспособлений, материально-технические ресурсы, мероприятия по технике безопасности, определение объемов работ, калькуляцию трудовых затрат и заработной платы рабочих, технико-экономические показатели. Монтаж выполняется с применением автокрана с последующей сваркой и герметизацией швов.

Технологическая карта на устройство наплавляемой кровли из линокрома содержит технологию укладки рулонных материалов, организацию труда рабочих, требования к качеству и приемке работ, материально-технические ресурсы, мероприятия по технике безопасности, определение объемов работ, калькуляцию трудовых затрат и заработной платы рабочих, технико-экономические показатели.

Календарный план строительства составлен с учетом технологической последовательности работ при строительстве: устройство фундаментов, монтаж колонн и стропильных конструкций, монтаж стеновых панелей, устройство перекрытий и покрытия, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Экономическая часть проекта включает пояснительную записку к сметной документации на строительство цеха по производству 11,5 тонн молочной продукции в сутки в г. Вологда, технико-экономические показатели, сводный сметный расчет стоимости строительства, объектную смету №1 и локальную смету №1. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов. Сравнение вариантов конструктивных элементов включает технико-экономическое обоснование выбора оптимальных решений.

Диплом №3014 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производство молочной продукции — востребованное направление в современной пищевой промышленности.
• Сложный инженерный объект: комбинированная конструктивная схема с каркасной и кирпичной частями, антресолью и двухэтажным производственно-бытовым корпусом.
• Полная комплектация: 198 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: столбчатые и ленточные фундаменты, железобетонные колонны, раскосные фермы, сэндвич-панели, кирпичные стены — расчет и конструирование всех основных элементов.
• Программный расчет: расчет конструкций выполнен в программных комплексах «PLITA» и «ТеРеМОК», что соответствует современным требованиям проектирования.
• Практическая направленность: две технологические карты (монтаж покрытия и устройство кровли), календарный план, строительный генплан, сметная часть с объектной и локальной сметами.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3014 по доступной цене — 4 500 рублей.
