Дипломный проект №3015 «Производственный корпус комбикормового завода в г. Белгород» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения технологического оборудования по производству комбикормов. Проект выполнен с учетом климатических условий Белгородской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает полный комплект пояснительной записки и графической части, соответствующий требованиям вузовской подготовки.

Проектируемый объект — восьмиэтажный производственный корпус комбикормового завода, расположенный в городе Белгород. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям пищевой промышленности, энергоэффективности и технологичности. Здание состоит из трех блоков сложной в плане конфигурации и предназначено для размещения технологического оборудования по производству комбикормов, включая линии дробления, смешения, гранулирования и фасовки.

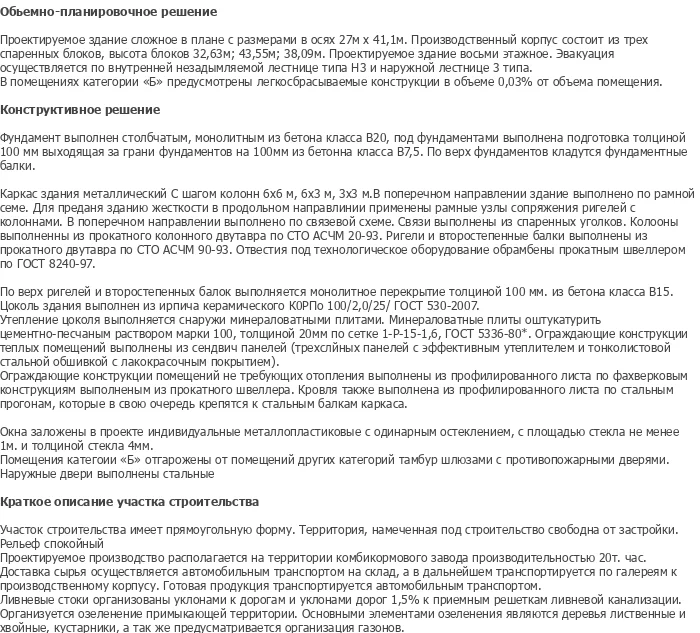

Габаритные размеры здания составляют 43,1 м в длину и 27,0 м в ширину при общей высоте 43,55 м. Высота этажей варьируется: 32,63 м, 43,55 м и 38,09 м для различных блоков в зависимости от технологического процесса. Эвакуация осуществляется по внутренней незадымляемой лестнице типа Н3 и наружной лестнице 3 типа. В помещениях категории «Б» предусмотрены легкосбрасываемые конструкции в объеме 0,03% от объема помещения. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3015 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании следующих функциональных зон: приемное отделение сырья, зоны дробления и смешения, гранулирования, охлаждения, фасовки и отгрузки готовой продукции, складские помещения, административно-бытовые помещения персонала, санузлы и технические помещения. Участок строительства имеет прямоугольную форму, территория свободна от застройки, рельеф спокойный. Проектируемое производство рассчитано на производительность 20 тонн комбикормов в час.

Функциональные связи в здании решены с учетом специфики технологического процесса производства комбикормов и требований к санитарно-гигиеническим нормам пищевой промышленности. Планировочная структура здания базируется на четком разделении технологических потоков сырья, полуфабрикатов и готовой продукции с обеспечением бесконфликтных связей между зонами.

План на отметке 0,000 включает приемное отделение сырья, зоны первичной обработки и складские помещения. План на отметке 12,000 отведен под основные технологические процессы: дробление, смешение и гранулирование. План на отметке 21,000 и выше — под вспомогательные технологические операции, административно-бытовые помещения и инженерное оборудование. В здании предусмотрены внутренние незадымляемые лестницы для обеспечения безопасной эвакуации персонала. Внутренняя отделка интерьеров и решение фасадов выполнены с учетом требований к производственным зданиям категории «Б».

Окна здания — индивидуальные металлопластиковые с одинарным остеклением, с площадью стекла не менее 1 м² и толщиной стекла 4 мм. Помещения категории «Б» отгорожены от помещений других категорий тамбур-шлюзами с противопожарными дверями. Наружные двери выполнены стальные. Кровля плоская, выполнена из профилированного листа по стальным прогонам, которые крепятся к стальным балкам каркаса. Ограждающие конструкции не требующих отопления помещений выполнены из профилированного листа по фахверковым конструкциям.

Конструктивная схема здания — каркасная из металлоконструкций. Каркас здания металлический с шагом колонн 6×6 м, 6×3 м, 3×3 м. В поперечном направлении здание выполнено по рамной схеме. Для придания зданию жесткости в продольном направлении применены рамные узлы сопряжения ригелей с колоннами. В поперечном направлении выполнено по связевой схеме. Связи выполнены из спаренных уголков. Колонны выполнены из прокатного колонного двутавра по СТО АСЧМ 20-93. Ригели и второстепенные балки выполнены из прокатного двутавра по СТО АСЧМ 90-93. Отверстия под технологическое оборудование обрамлены прокатным швеллером по ГОСТ 8240-97.

Фундаменты выполнены столбчатые, монолитные из бетона класса В20. Под фундаментами выполнена подготовка толщиной 100 мм выходящая за грани фундаментов на 100 мм из бетона класса В7,5. По верх фундаментов кладутся фундаментные балки. По верх ригелей и второстепенных балок выполняется монолитное перекрытие толщиной 100 мм из бетона класса В15. Щиток здания выполнен из кирпича керамического КОРПо 100/2,0/25 ГОСТ 530-2007.

Утепление щока выполняется снаружи минераловатными плитами. Минераловатные плиты оштукатуриваются цементно-песчаным раствором марки 100. Теплицей 20 мм по серии 1-Р-15-1,6, ГОСТ 536-80*. Ограждающие конструкции стальных помещений выполнены из сэндвич-панелей (трехслойных панелей с эффективным утеплителем и тонколистовой стальной обшивкой с лакокрасочным покрытием). Для обеспечения водо- и воздухонепроницаемости наружного слоя стены кладку наружного слоя выполняют с полным заполнением раствором горизонтальных и вертикальных швов.

Технологическая карта на устройство монолитного перекрытия включает объемы работ, способы производства бетонирования монолитной плиты, комплектацию машин и механизмов (автокран, бетононасос, вибраторы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Бетонирование выполняется с применением автокрана для подачи бетонной смеси и вибраторов для уплотнения. Выбор метода укладки и способов уплотнения бетонной смеси обоснован в технологической части проекта.

Календарный план производства работ составлен с учетом технологической последовательности возведения здания: устройство фундаментов, монтаж металлического каркаса, устройство монолитных перекрытий, монтаж ограждающих конструкций, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Участок строительства имеет прямоугольную форму, рельеф спокойный, территория свободна от застройки.

Технико-экономические показатели включают сметный расчет, объектную и локальную сметы, технико-экономическое обоснование выбора оптимального варианта конструктивных решений с учетом стоимости работ, сроков строительства и эксплуатационных характеристик. Проектирование производства рассчитано на производительность 20 тонн комбикормов в час.

Диплом №3015 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных корпусов пищевой промышленности — востребованное направление в современном строительстве.
• Сложный инженерный объект: восьмиэтажное здание из трех блоков с металлическим каркасом и монолитными перекрытиями.
• Программный расчет: конструкции рассчитаны в программных комплексах «Лира» и «Плита» — соответствует современным требованиям вузовской подготовки.
• Полная комплектация: 112 листов пояснительной записки и 9 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, металлический каркас, монолитные перекрытия, сэндвич-панели, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монолитное перекрытие, календарный план, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, технике безопасности и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3015 по доступной цене — 4 000 рублей.
