Дипломный проект №3016 «Завод по производству газобетонных блоков в г. Симферополь» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения технологического оборудования по производству газобетонных блоков мощностью 550 м³ в сутки. Проект выполнен с учетом климатических условий Республики Крым и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по производству строительных материалов.

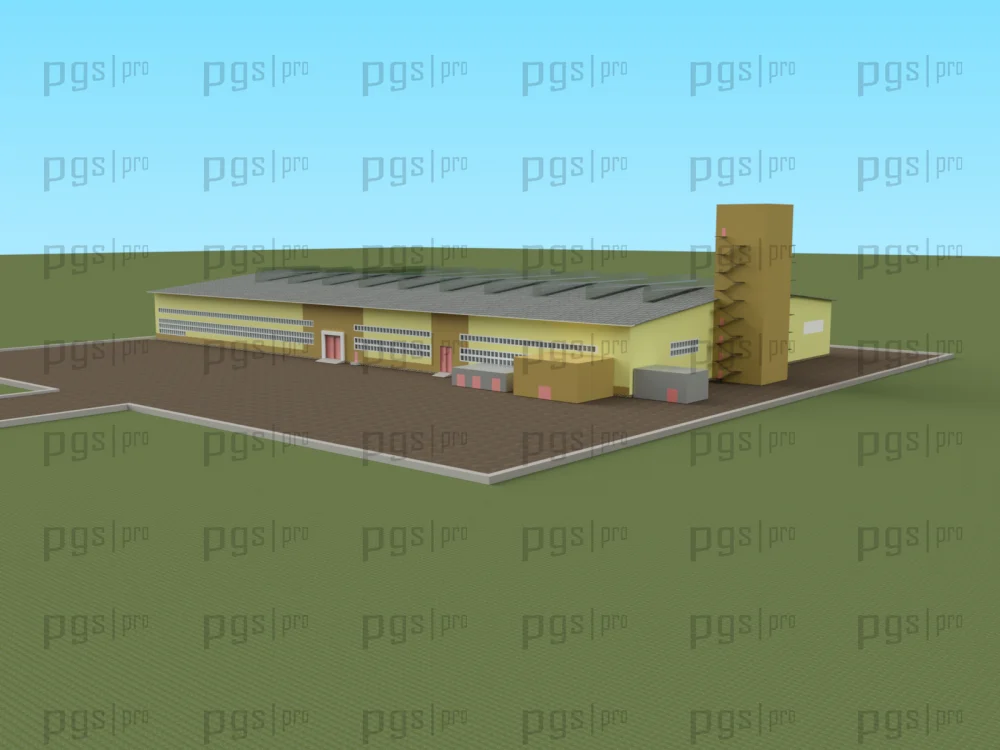

Проектируемый объект — завод по производству газобетонных блоков мощностью 550 м³ в сутки, расположенный в городе Симферополь. Данный ПГС дипломный проект разработан с учетом специфики производства строительных материалов и современных требований к промышленной архитектуре. Здание завода имеет прямоугольную форму в плане с габаритными размерами 132,0 м в длину, 72,0 м в ширину и 14,2 м в высоту. Здание имеет 4 пролета шириной 18 м. С 1-й по 10-ю ось здание имеет 3 пролета, с 10-й по 13-ю — 2 пролета.

Шаг колонн в основном составляет 12 м, а также в одиночных случаях — 6 м, что обусловлено технологическими требованиями. Два пролета здания оснащены мостовыми кранами грузоподъемностью 5 тонн. Температурный шов располагается по номерной оси 6. Пространственная жесткость обеспечивается связями по поясам ферм и между колоннами. Принята шарнирная схема рамного каркаса. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий строительной индустрии. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3016 предлагает оптимальное соотношение цены и качества.

Особенностью проекта является применение рамно-связевого смешанного каркаса, состоящего из железобетонных колонн, стальных несущих конструкций покрытия и стальных подкрановых балок. Пространственная жесткость здания обеспечивается рамами (шаг 12 м, пролет 18 м), связями в зоне действия мостовых кранов и диском покрытия, состоящим из стальных ферм, связей и профнастила. Здание в плане размером 132×72 м разделено по перечным антисейсмическим швами на блоки 60 м, 42 м и 30 м. Степень огнестойкости здания — III. Минимальные пределы огнестойкости строительных конструкций: стены внешние несущие E=15 мин, стены внутренние несущие (перегородки) EI=15 мин, колонны R=120 мин, фермы R=30 мин.

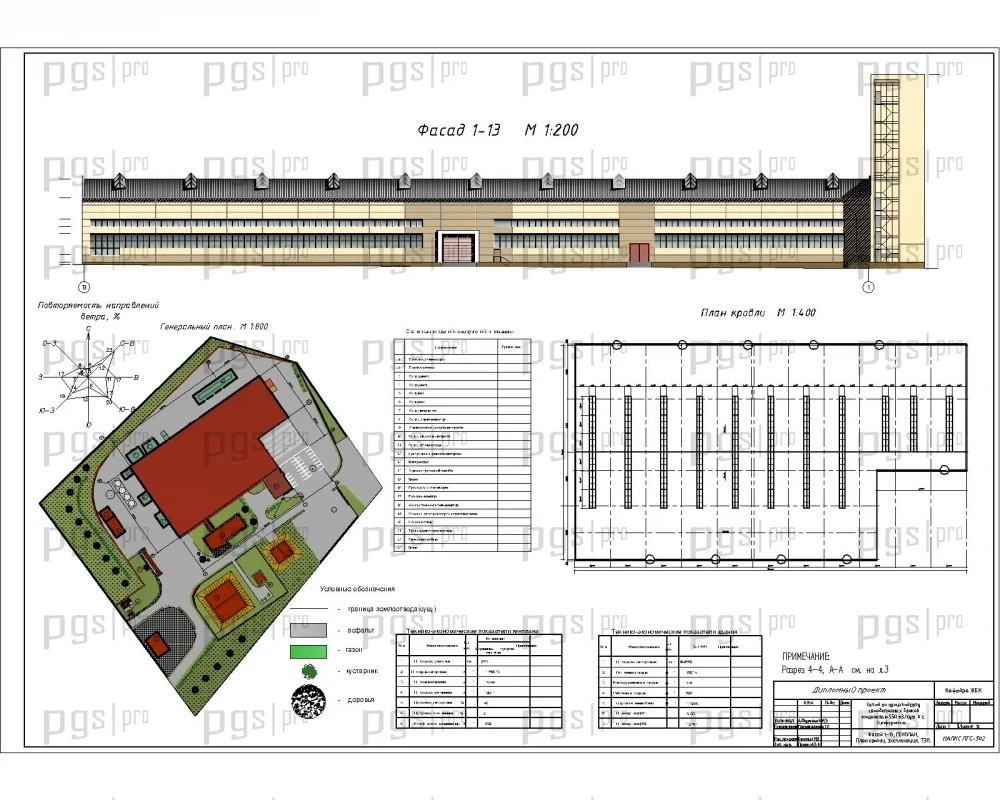

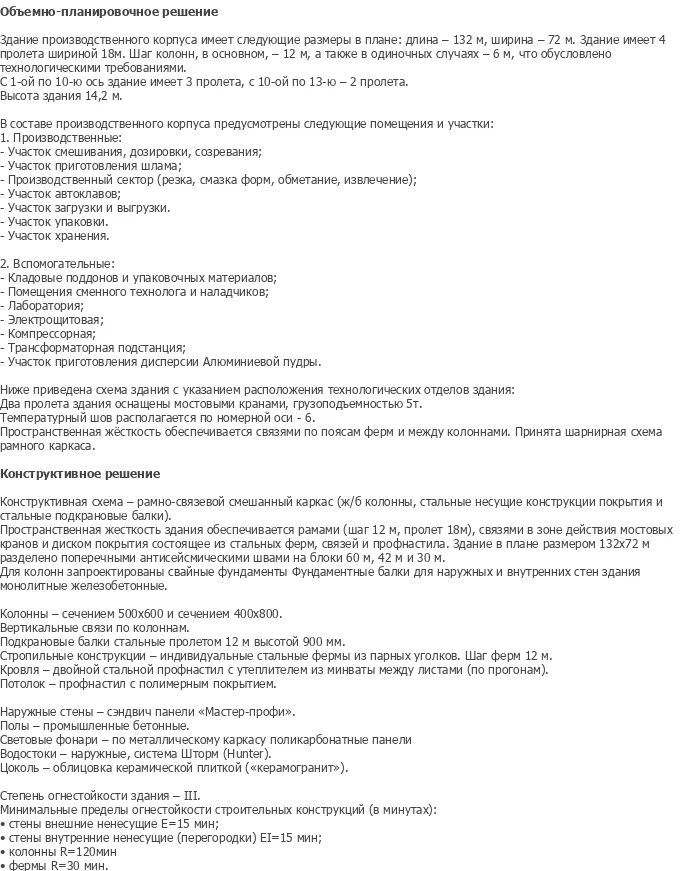

Здание производственного корпуса имеет следующие размеры в плане: длина — 132 м, ширина — 72 м. В составе производственного корпуса предусмотрены следующие помещения и участки:

• Производственные: участок смешивания, дозировки, созревания; участок приготовления шлама; производственный сектор (резка, смазка форм, обметание, извлечение); участок автоклавов; участок загрузки и выгрузки; участок упаковки; участок хранения.
• Вспомогательные: кладовые поддонов и упаковочных материалов; помещения сменного технолога и наладчиков; лаборатория; электрощитовая; компрессорная; трансформаторная подстанция; участок приготовления дисперсии алюминиевой пудры.

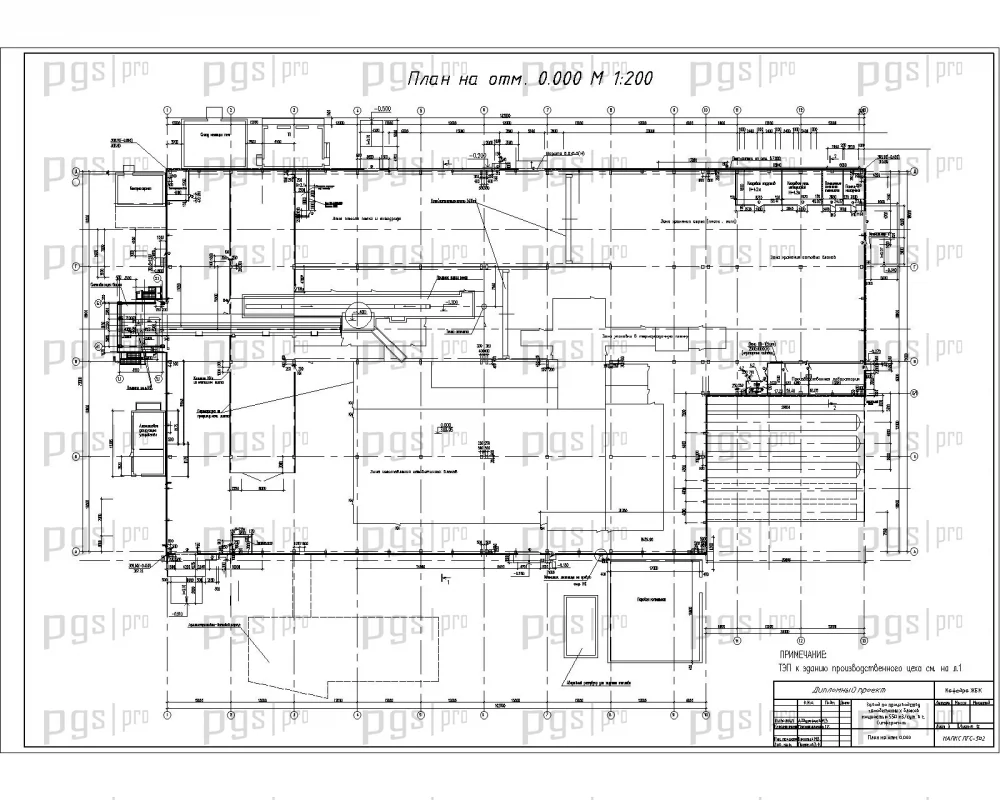

Ниже приведена схема здания с указанием расположения технологических отделов. Два пролета здания оснащены мостовыми кранами грузоподъемностью 5 тонн. Температурный шов располагается по номерной оси 6. Пространственная жесткость обеспечивается связями по поясам ферм и между колоннами. Принята шарнирная схема рамного каркаса. Водостоки наружные, система Шторм (Hunter). Цоколь облицован керамической плиткой «керамогранит».

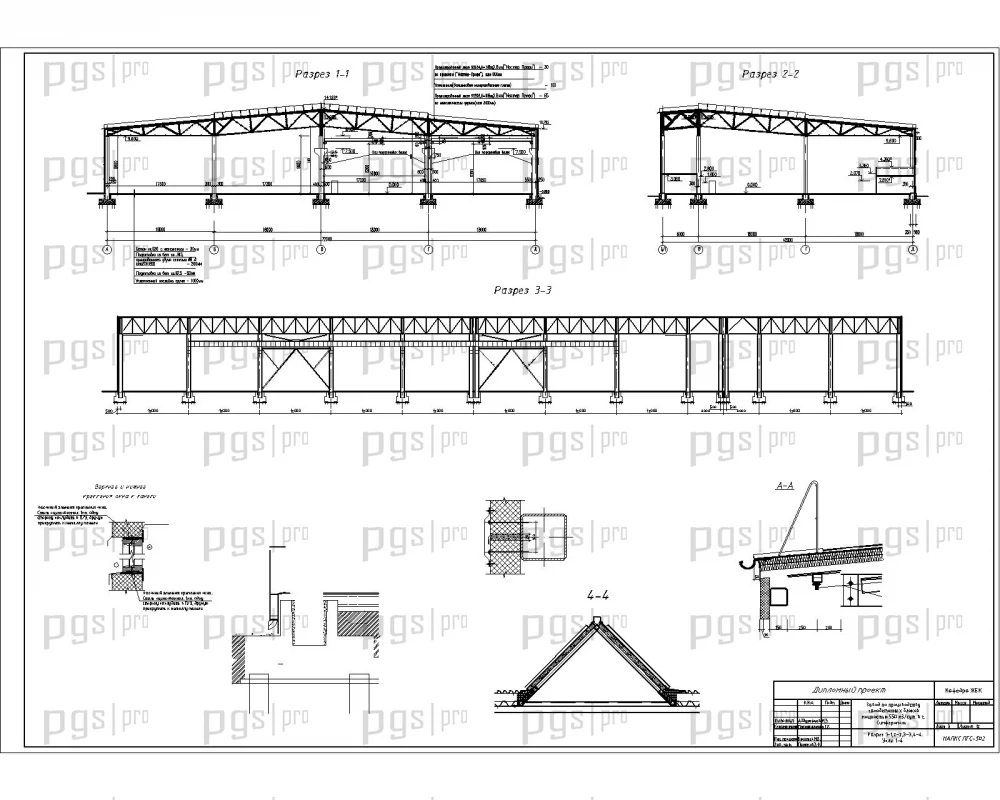

Конструктивная схема — рамно-связевой смешанный каркас (ж/б колонны, стальные несущие конструкции покрытия и стальные подкрановые балки). Пространственная жесткость здания обеспечивается рамами (шаг 12 м, пролет 18 м), связями в зоне действия мостовых кранов и диском покрытия, состоящим из стальных ферм, связей и профнастила. Здание в плане размером 132×72 м разделено по перечным антисейсмическим швами на блоки 60 м, 42 м и 30 м. Для колонн запроектированы свайные фундаменты. Фундаментные балки для наружных и внутренних стен здания монолитные железобетонные.

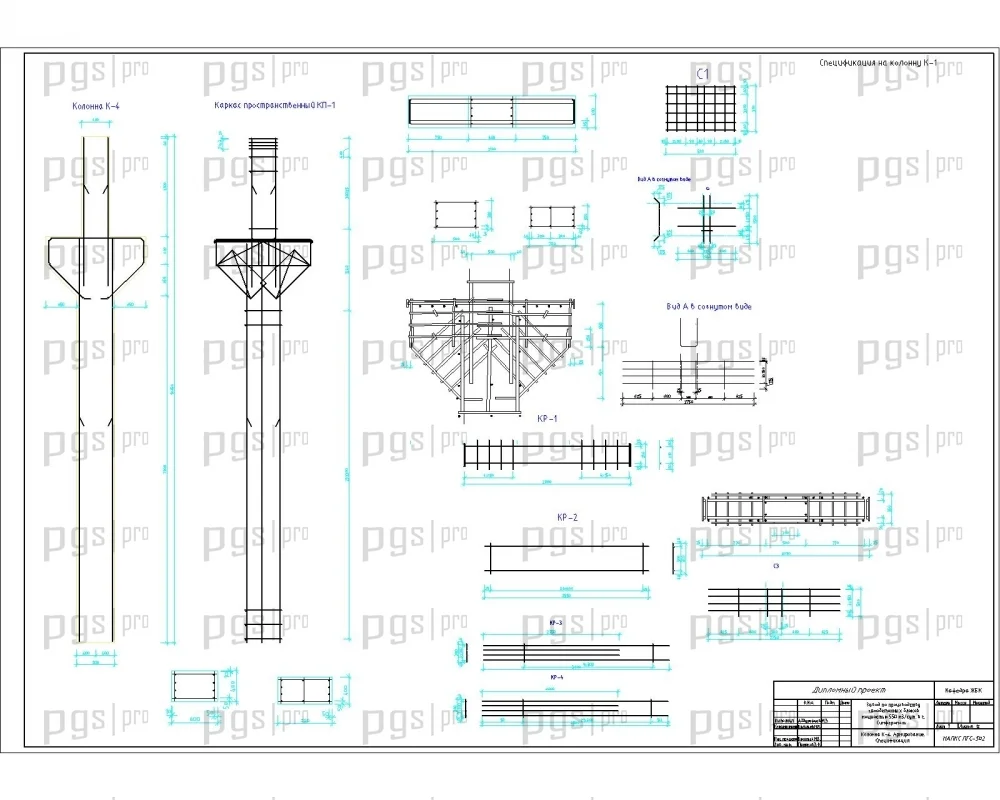

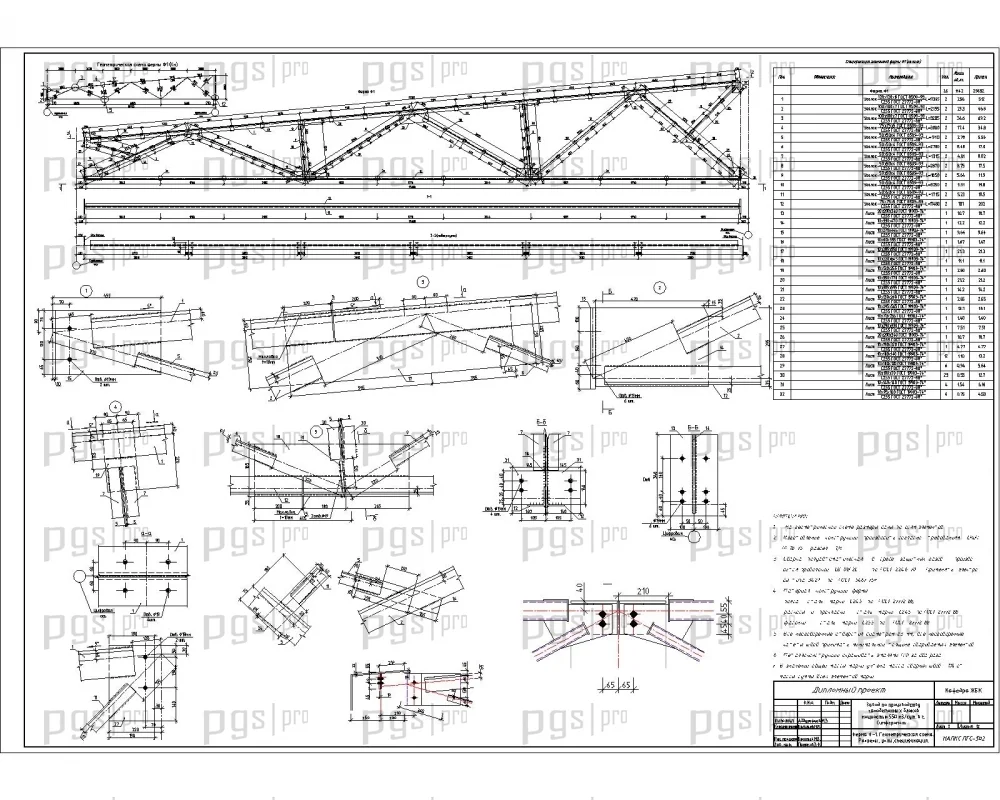

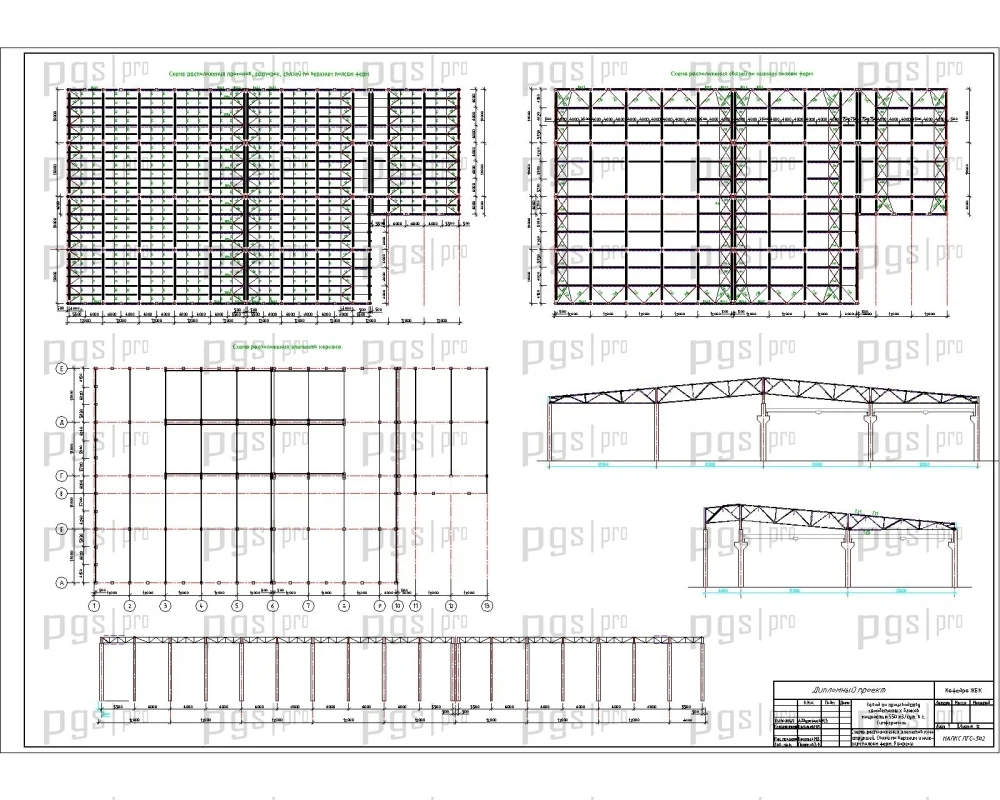

Колонны — сечением 500×600 мм и сечением 400×800 мм. Вертикальные связи по колоннам. Подкрановые балки стальные пролетом 12 м высотой 900 мм. Стропильные конструкции — индивидуальные стальные фермы из парных уголков. Шаг ферм 12 м. Кровля — двойной стальной профнастил с утеплителем из минваты между листами (по прогонам). Потолок — профнастил с полимерным покрытием. Наружные стены — сэндвич-панели «Мастер-профи». Полы — промышленные бетонные. Световые фонари — по металлическому каркасу поликарбонатные панели.

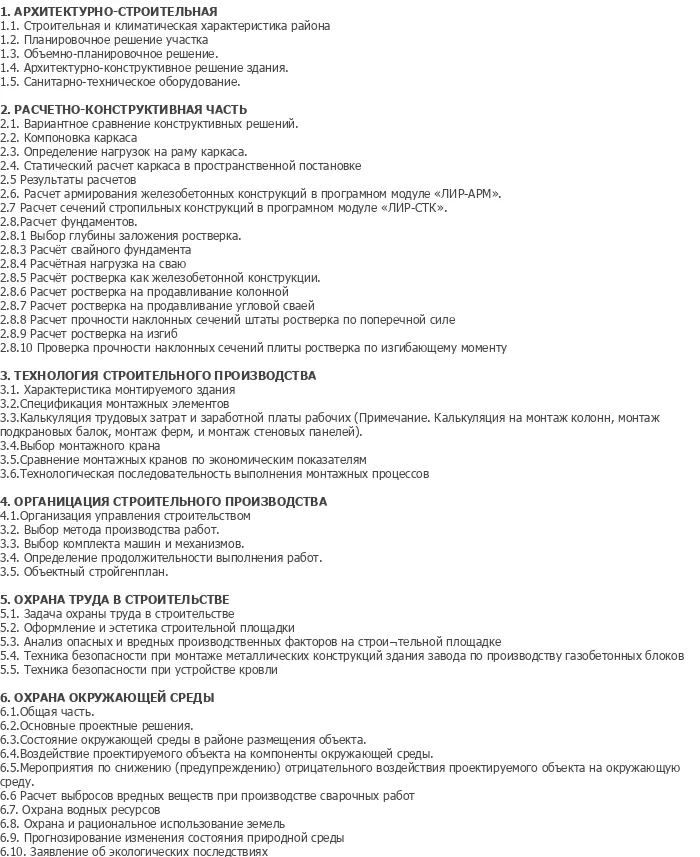

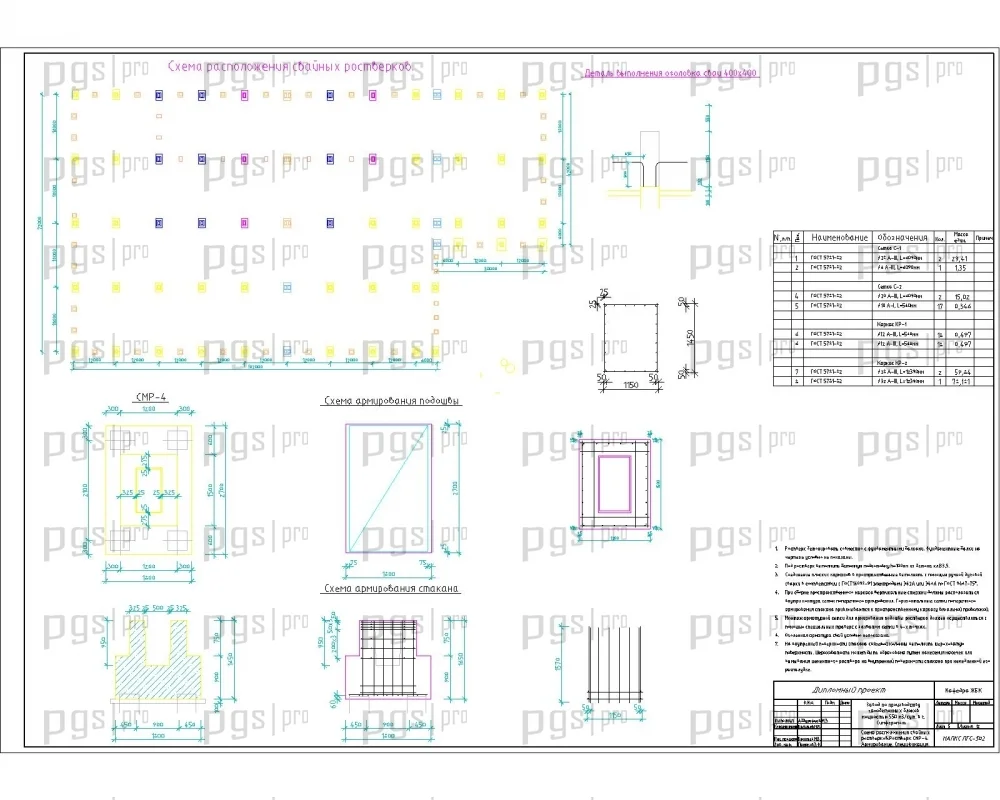

Расчет конструкций выполнен в программном комплексе «Лира 9.6». Расчетно-конструктивная часть включает вариантное сравнение конструктивных решений, компоновку каркаса, определение нагрузок на раму каркаса, статический расчет каркаса в пространственной постановке, результаты расчетов, расчет армирования железобетонных конструкций в программном модуле «ПИР-АРМ», расчет сечений стропильных конструкций в программном модуле «ПИР-СТК», расчет фундаментов (выбор глубины заложения ростверка, расчет свайного фундамента, расчетная нагрузка на сваю, расчет ростверка как железобетонной конструкции, расчет ростверка на продавливание колонной, расчет ростверка на продавливание угловой связью, расчет прочности наклонных сечений шпаты ростверка по поперечной силе, расчет ростверка на изгиб, проверка прочности наклонных сечений плиты ростверка по изгибающему моменту).

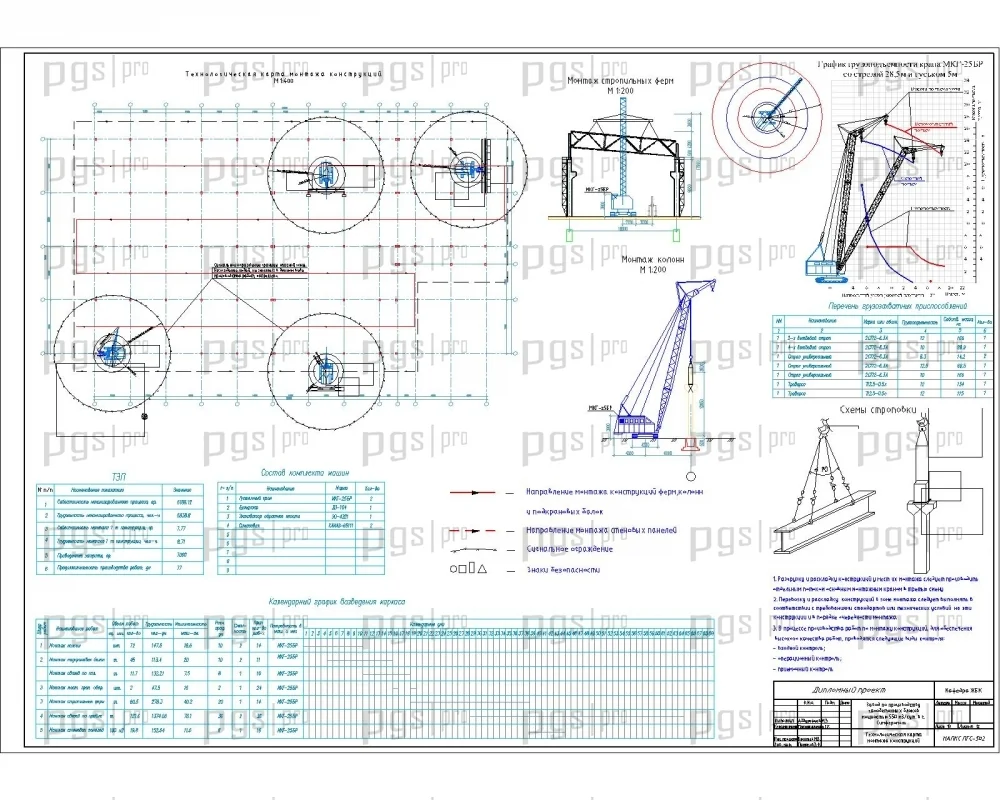

Технологическая карта на монтаж конструкций включает характеристику монтируемого здания, спецификацию монтажных элементов, калькуляцию трудовых затрат и заработной платы рабочих (калькуляция на монтаж колонн, монтаж подкрановых балок, монтаж ферм и монтаж стеновых панелей), выбор монтажного крана, сравнение монтажных кранов по экономическим показателям, технологическую последовательность выполнения монтажных процессов. Монтаж выполняется с применением автокрана с последующей сваркой и антикоррозийной обработкой соединений.

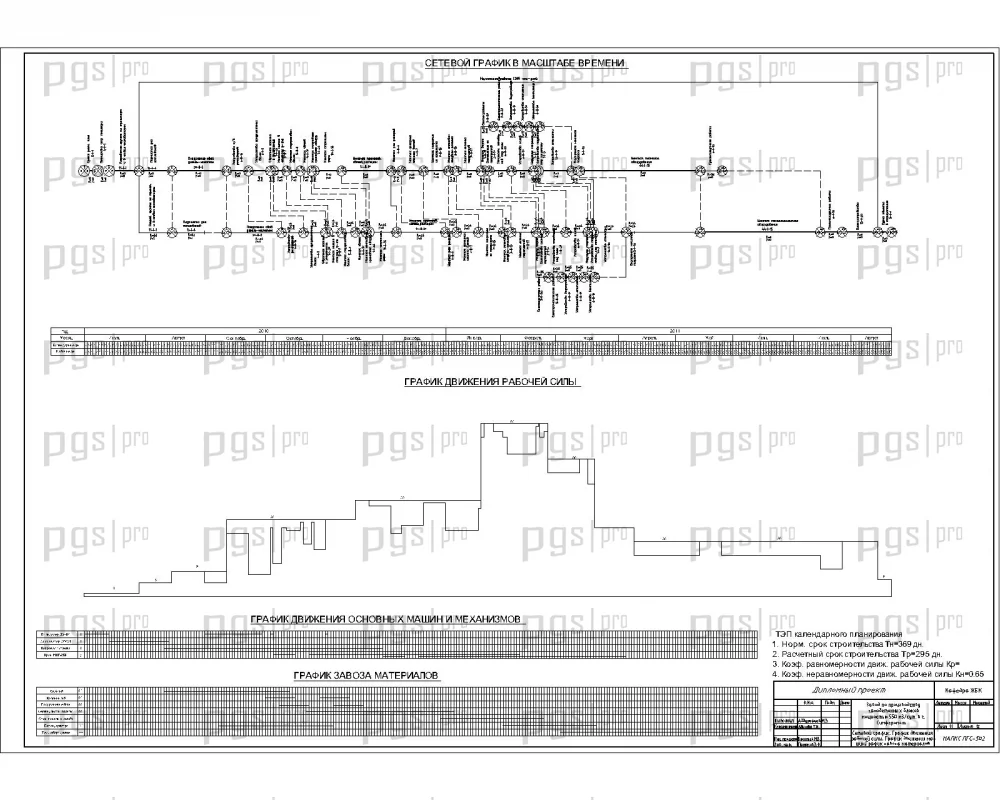

Календарный план и сетевой график составлены с учетом технологической последовательности работ при строительстве: устройство свайных фундаментов и монолитных ростверков, монтаж железобетонных колонн, монтаж подкрановых балок и стальных ферм, монтаж стеновых панелей, устройство покрытия, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

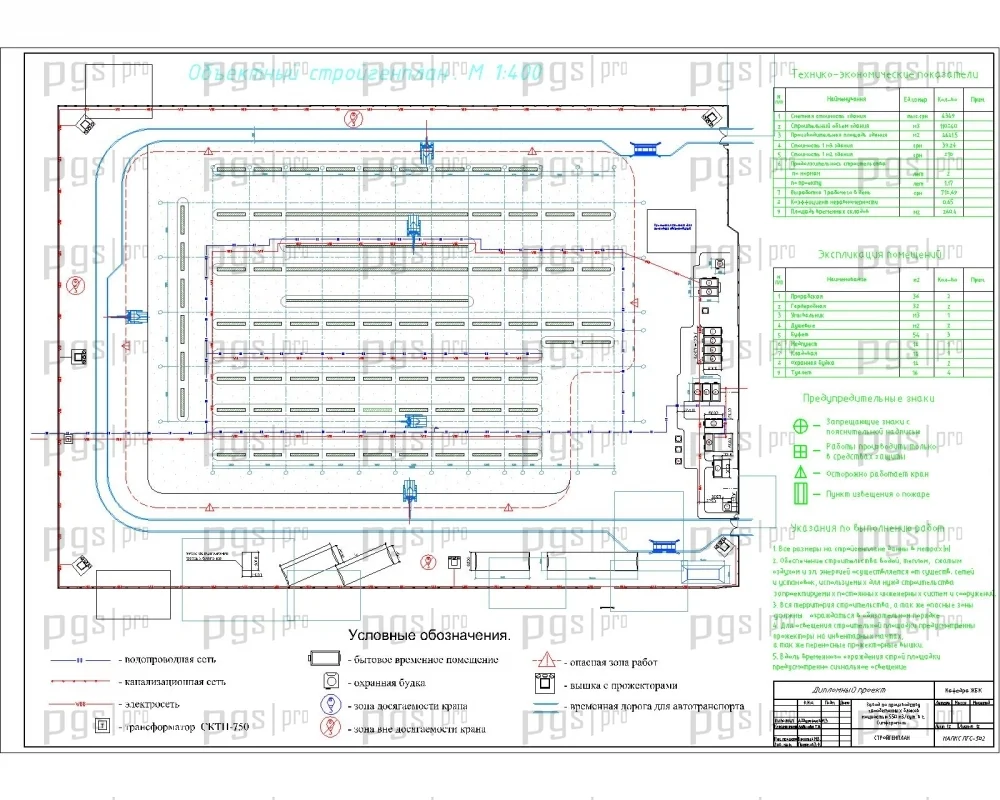

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

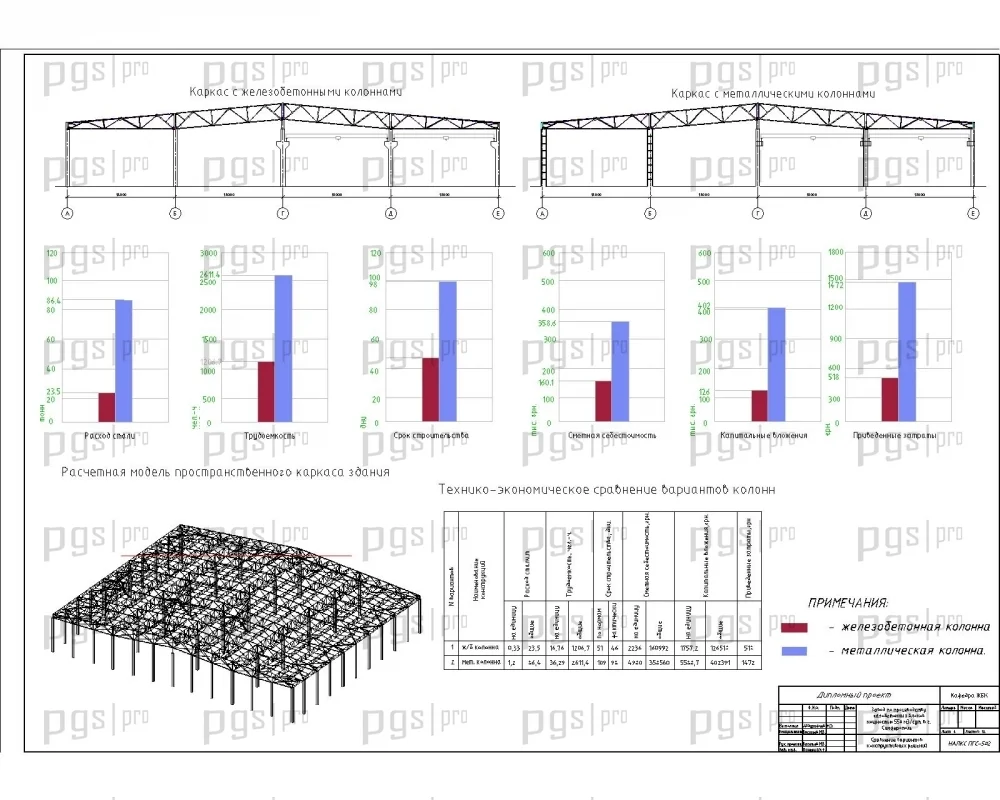

Экономическая часть проекта включает сметную документацию на строительство завода по производству газобетонных блоков в г. Симферополь, технико-экономические показатели, сводный сметный расчет стоимости строительства, объектную смету и локальные сметы. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов. Сравнение вариантов конструктивных элементов включает технико-экономическое обоснование выбора оптимальных решений.

Диплом №3016 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производство газобетонных блоков — востребованное направление в современной строительной индустрии.
• Сложный инженерный объект: 4-пролетное здание 132×72 м с мостовыми кранами грузоподъемностью 5 тонн, антисейсмические швы, смешанный каркас.
• Полная комплектация: 187 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайные фундаменты, железобетонные колонны, стальные фермы, подкрановые балки, сэндвич-панели, профнастил — расчет и конструирование всех основных элементов.
• Программный расчет: расчет конструкций выполнен в программном комплексе «Лира» и модулях «ПИР-АРМ», «ПИР-СТК», что соответствует современным требованиям проектирования.
• Практическая направленность: технологическая карта на монтаж конструкций, календарный план и сетевой график, строительный генплан, сметная часть с объектной и локальными сметами.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3016 по доступной цене — 5 000 рублей.
