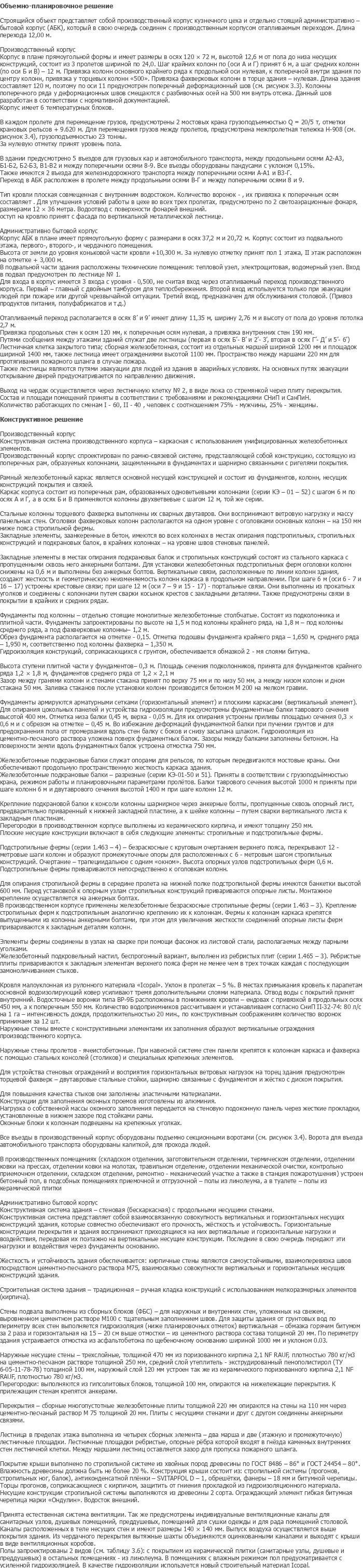

Дипломный проект №3017 «Кузнечный цех в г. Самара» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения технологического оборудования кузнечного производства. Проект выполнен с учетом климатических условий Самарской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает полный комплект пояснительной записки и графической части, соответствующий требованиям вузовской подготовки.

Проектируемый объект состоит из производственного корпуса кузнечного цеха и отдельно стоящего административно-бытового корпуса (АБК), соединенных между собой отапливаемым переходом длиной 12 метров. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям машиностроительной отрасли, энергоэффективности и функциональности. Производственный корпус предназначен для размещения кузнечного оборудования, включая молоты, прессы и термические печи.

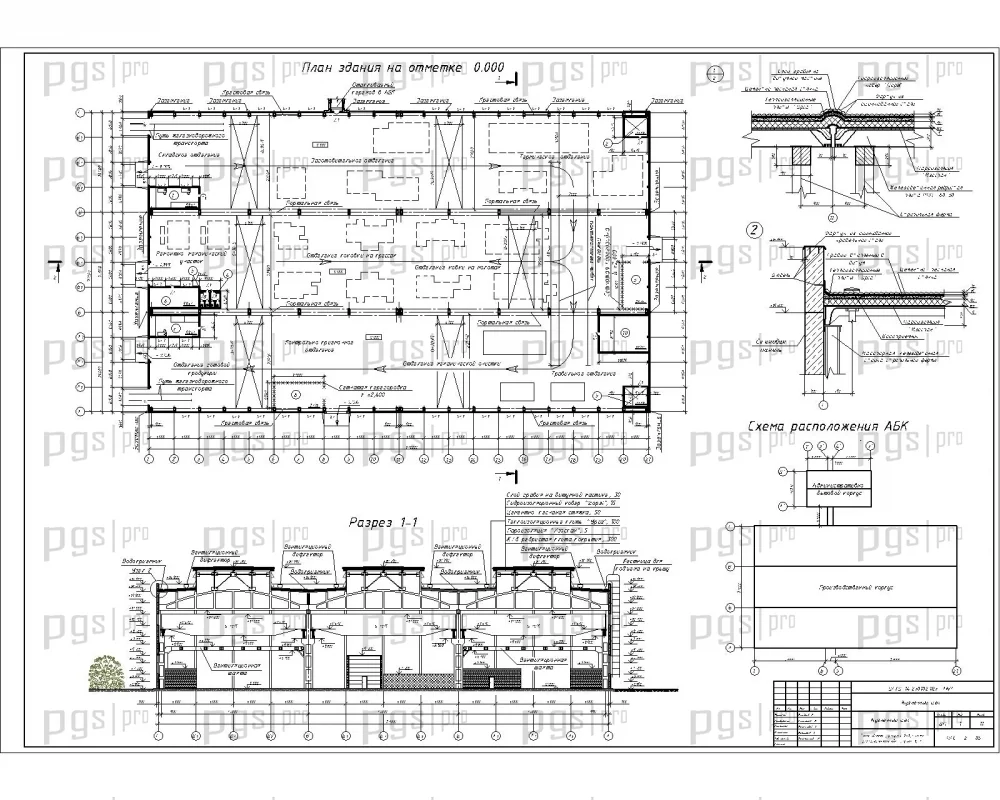

Производственный корпус имеет прямоугольную форму с размерами в осях 120 × 72 м и высотой 12,6 м от пола до низа несущих конструкций. Состоит из 3 пролетов шириной по 24 м. Шаг крайних колонн по осям А и Г принят 6 м, шаг средних колонн по осям Б и В — 12 м. Привязка осей основной кладиной крайних рядов к продольным осям нулевая, средней колонны — нулевая. Длина здания поперечного ряда у деформационных швов смещаются с разбивочных осей на 500 мм внутрь отсека. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3017 предлагает оптимальное соотношение цены и качества.

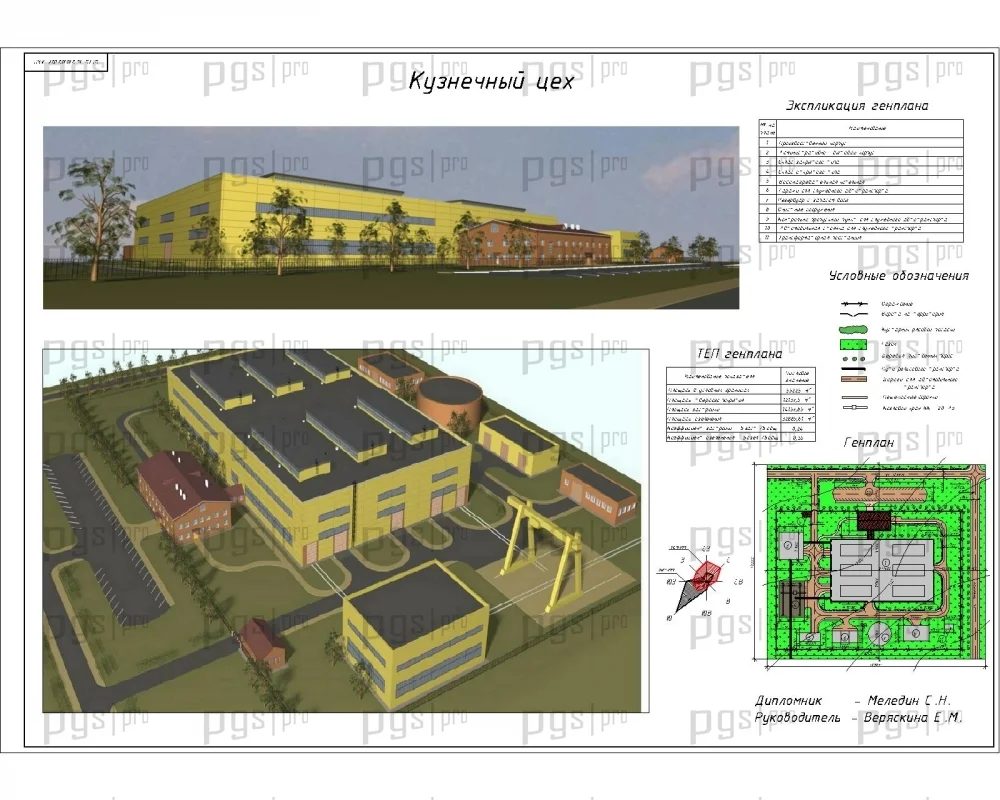

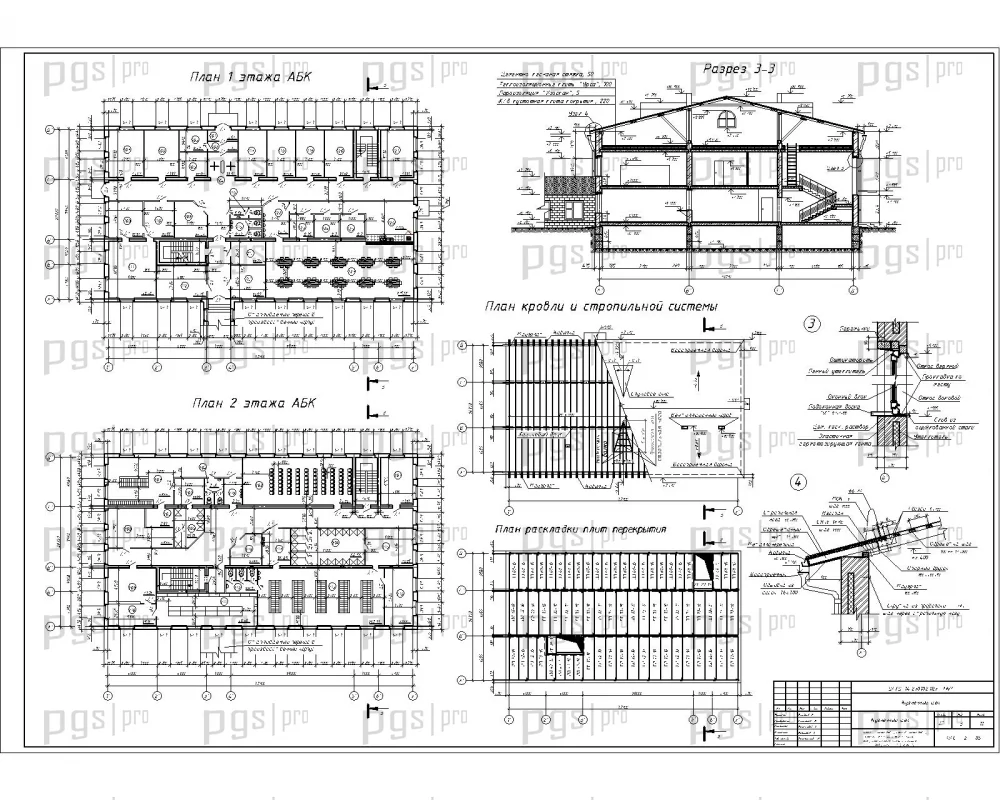

Административно-бытовой корпус имеет прямоугольную форму с размерами в осях 37,2 × 20,72 м и высотой 10,3 м. Корпус состоит из подвального этажа, первого, второго, мезонинного помещения. В подвальной части здания расположены технические помещения: тепловой узел, электрощитовая, водомерный узел. В здании АБК предусмотрены три входа: главный с уровня -0,500, вход через отапливаемый переход из производственного корпуса, и третий вход для обслуживания столовой. Количество работающих по сменам: I — 60, II — 40 человек с соотношением 75% мужчин и 25% женщин.

Функциональные связи в производственном корпусе решены с учетом специфики кузнечного производства и требований к технологическим потокам. В каждом пролете для перемещения грузов предусмотрены 2 мостовых крана грузоподъемностью Q = 20/5 тонн. Для перемещения грузов между пролетами предусмотрена межпролетная тележка Н-908 грузоподъемностью 23 тонны. В здании предусмотрено 5 въездов для грузовых кар и автомобильного транспорта между продольными осями А2-А3, Б1-Б2, Б2-Б3, В1-В2 и между поперечными осями 8-9.

Также имеется 2 въезда для железнодорожного транспорта между поперечными осями А-1 и В-Г. Переход в АБК расположен в пролете между продольными осями В-Г и между поперечными осями 8 и 9. Отапливаемый переход имеет длину 11,35 м, ширину 2,76 м и высоту от пола до уровня потолка 3,000 м. Привязка продольных стен к осям 120 мм, к поперечным осям нулевая, привязка внутренних стен 190 мм. В здании АБК между этажами служат две лестницы: первая в осях Б-Б' и 2-3, вторая в осях Г-Г' и 5-6'.

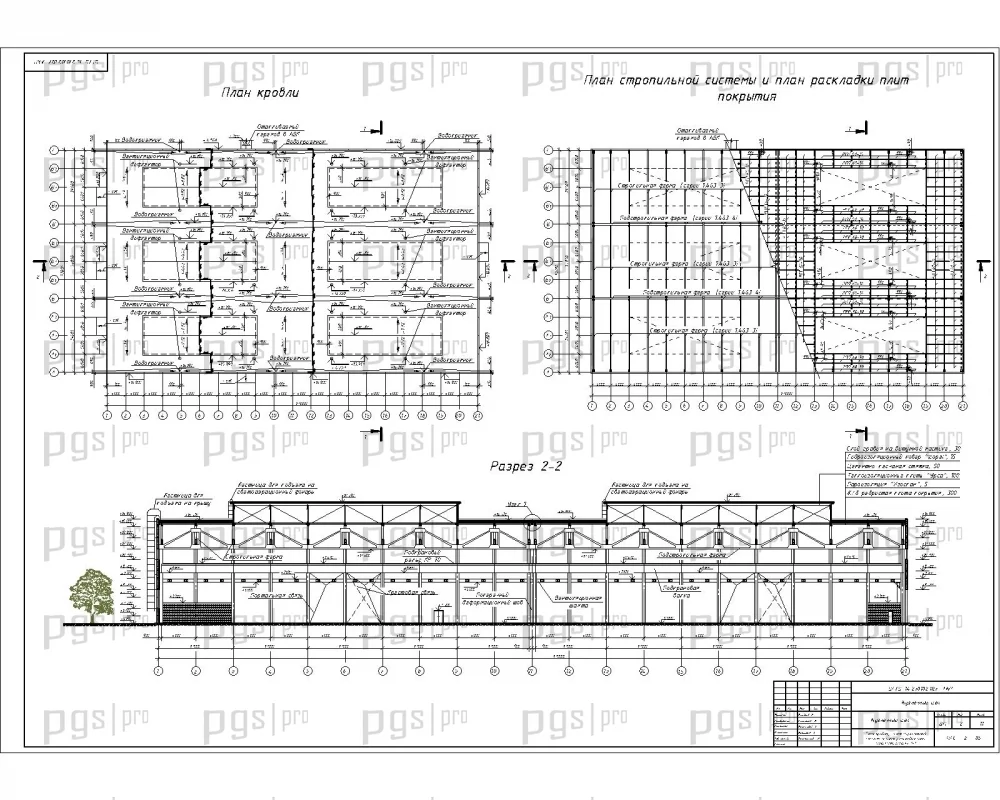

Кровля производственного корпуса плоская совмещенная с внутренним водостоком. Количество воронок рассчитано согласно СНиП II-32-74: 80 л/с на 1 га — интенсивность дождя, продолжительность 20 мин, по конструктивным соображениям количество воронок принимаем 12 штук. В АБК кровля по стропильной системе с гибкой битумной черепицей марки «Ондулин». Водосток внешний. Вход на кровлю производственного корпуса принят с фасада по вертикальной металлической лестнице.

Конструктивная система производственного корпуса — каркасная с использованием унифицированных железобетонных элементов. Производственный корпус спроектирован по рамно-связевой системе, представляющей собой конструкцию, состоящую из поперечных рам, образуемых колоннами, защемленными в фундаментах и шарнирно связанными с ригелями покрытия. Рамные железобетонные каркасы являются основной несущей конструкцией и состоят из фундаментов, колонн, несущих конструкций покрытия и связей.

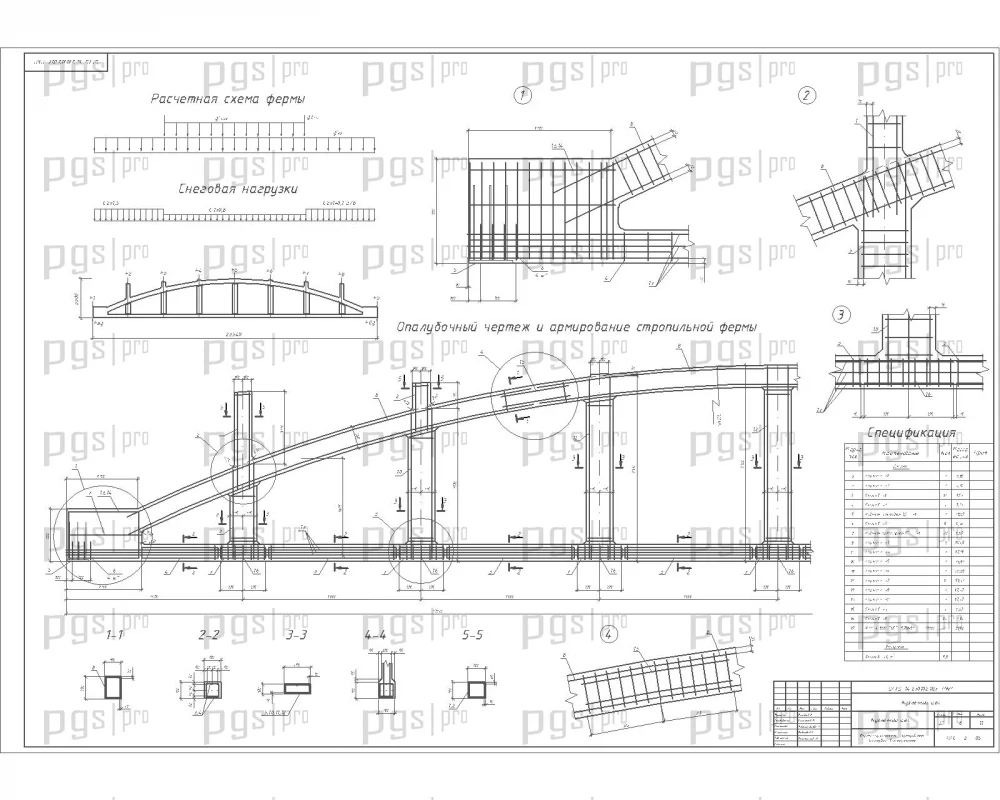

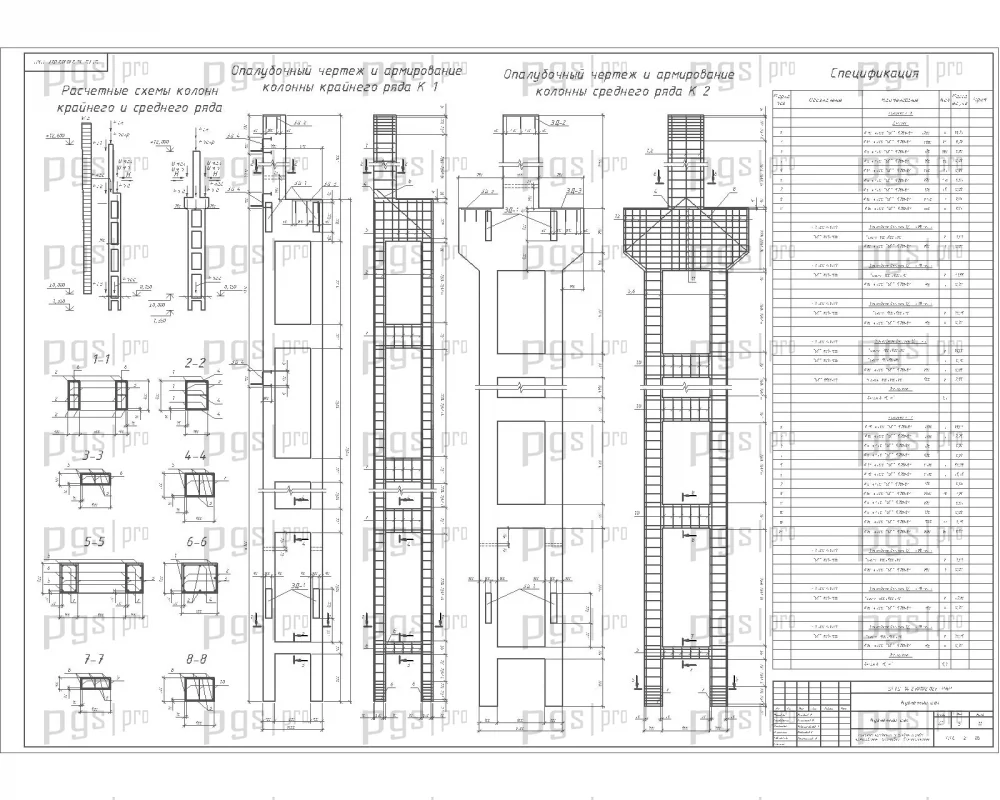

Каркас корпуса состоит из поперечных рам, образованных одноствольными колоннами (серии КЭ-01-52) с шагом 6 м по осях А и Г, и в осях Б и В применяются колонны двухветвевые с шагом 12 м той же серии. Стальные колонны торцевого фахверка выполнены из сварных двутавров. Они воспринимают ветровую нагрузку и массу стеновых панелей. Оголовки фахверковых колонн располагаются на одном уровне с оголовками основных колонн — на 150 мм ниже пояса стропильной фермы. Закладные элементы в местах опирания подкрановых балок и стропильных конструкций состоят из стального каркаса с пропущенными сквозь него анкерными болтами.

Фундаменты под колонны — отдельно стоящие монолитные железобетонные столбчатые. Состоят из подколонника и плитной части. Фундаменты запроектированы на высоте 1,5 м под колонны крайнего ряда, на 1,8 м — под колонны среднего ряда, а под фахверковые колонны — 1,2 м. Гидроизоляция из цементно-песчаного раствора М75. Гидроизоляция из бентонитовой шпаклевки. На поверхности земли вдоль фундаментных балок устроена отмостка 750 мм. Железобетонные подкрановые балки служат опорами для рельсов, по которым передвигаются мостовые краны. Подстропильные фермы (серии 1.463-4) — безраскосные с круглой очертанием верхнего пояса, пролетом 12 м.

Наружные стены пролетов — ячеистобетонные. При навесной системе стен панели крепятся к колоннам каркаса и фахверка с помощью стальных консолей (стойков) и специальных крепежных элементов. Для устройства стеновых ограждений и восприятия горизонтальных ветровых нагрузок на торец здания предусмотрен торцевой фахверк — двутавровые стальные стойки, шарнирно связанные с фундаментом и жестко с диском покрытия. Для повышения качества стыков они заполнены эластичными материалами. Ограждающий элемент — гибкая битумная черепица марки «Ондулин».

Административно-бытовой корпус имеет бескаркасную стеновую систему с продольными несущими стенами. Несущие конструкции — кирпичные стены, являющиеся самостоятельными, взаимоперевязка швов осуществляется цементно-песчаного раствора М75. Строительная система здания — традиционная ручная кладка конструкций с использованием мелкоразмерных элементов (кирпича). Наружные несущие стены — трехслойные, толщиной 470 мм из поризованного кирпича 2,1 NF RAUF, полностью 780 кг/м³, утеплитель пенополистирол 100 мм, наружный слой 120 мм из керамического поризованного кирпича 2,1 NF RAUF. Перекрытия — сборные многопустотные железобетонные плиты толщиной 220 мм. Покрытие крыш выполнено по стропильной системе из хвойных пород древесины по ГОСТ 8486-86 и ГОСТ 24454-80.

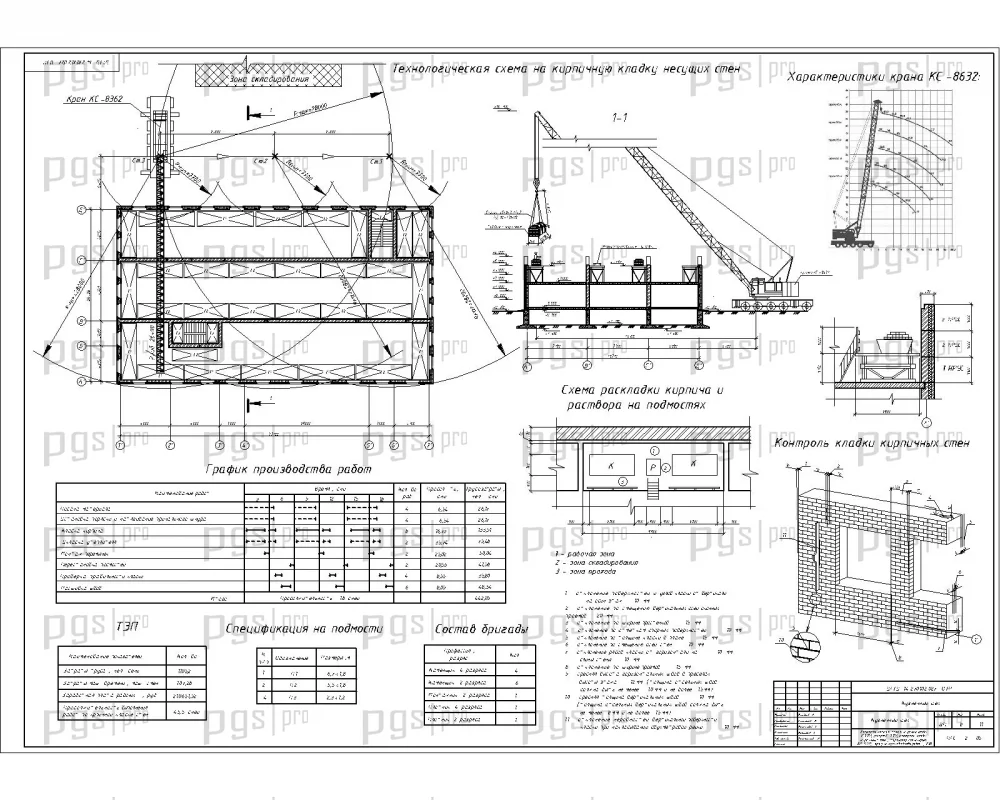

Технологическая карта на кирпичную кладку включает объемы работ, способы производства кладки наружных и внутренних стен АБК, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Кладка выполняется в зимних условиях с применением специальных присадок в раствор. Контроль качества работ включает проверку геометрии кладки, прочности раствора и вертикальности стен.

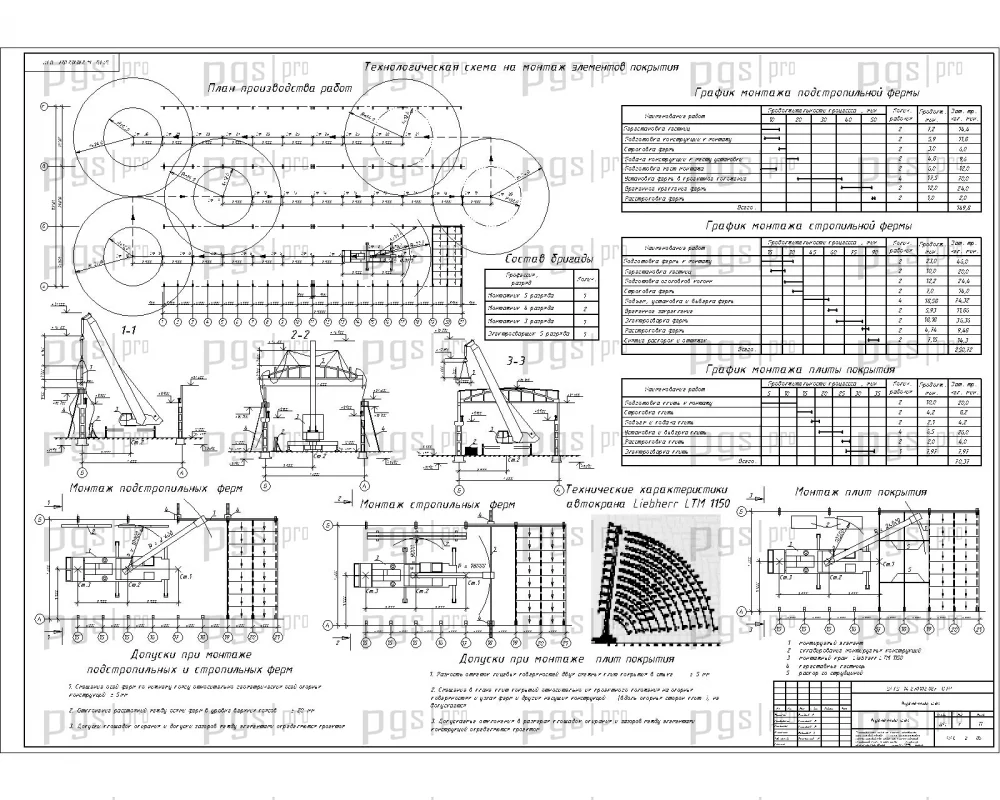

Технологическая карта на монтаж элементов покрытия содержит технологию монтажа стропильных и подстропильных ферм, укладки плит покрытия, мероприятия по грузоподъемным работам и технике безопасности. Монтаж выполняется с применением автокрана с последующей сваркой и заделкой швов. В проекте разработано сравнение вариантов монтажных кранов для выбора оптимального оборудования.

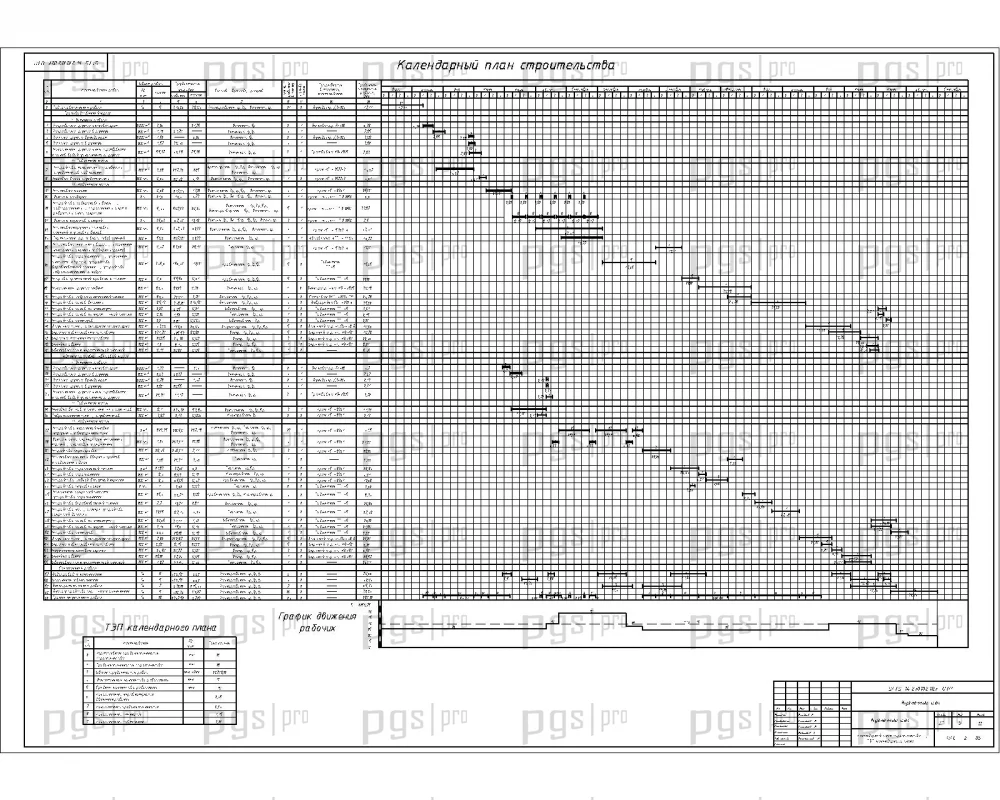

Календарный план строительства составлен с учетом технологической последовательности возведения здания: земляные работы, устройство фундаментов, монтаж металлического и железобетонного каркаса, монтаж покрытия, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ. Технико-экономические показатели календарного плана включены в графическую часть.

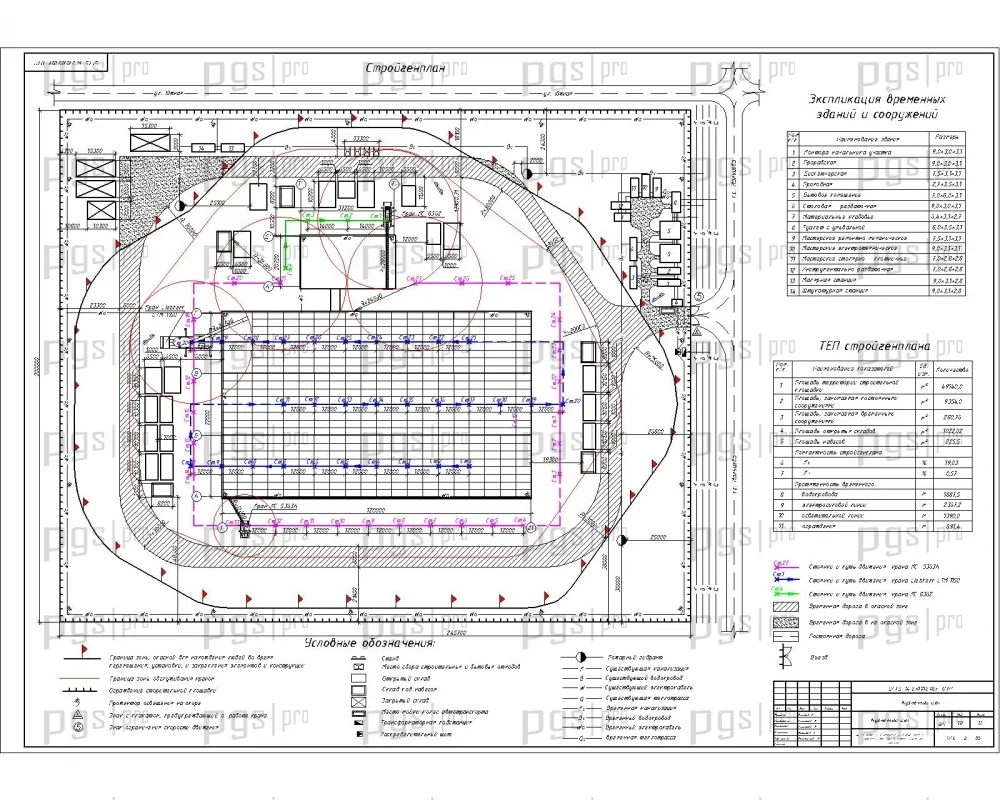

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Расчет опасных зон крана, расчет временных зданий, расчет складских помещений и площадок, планирование внутриплощадочных путей и подъездных дорог.

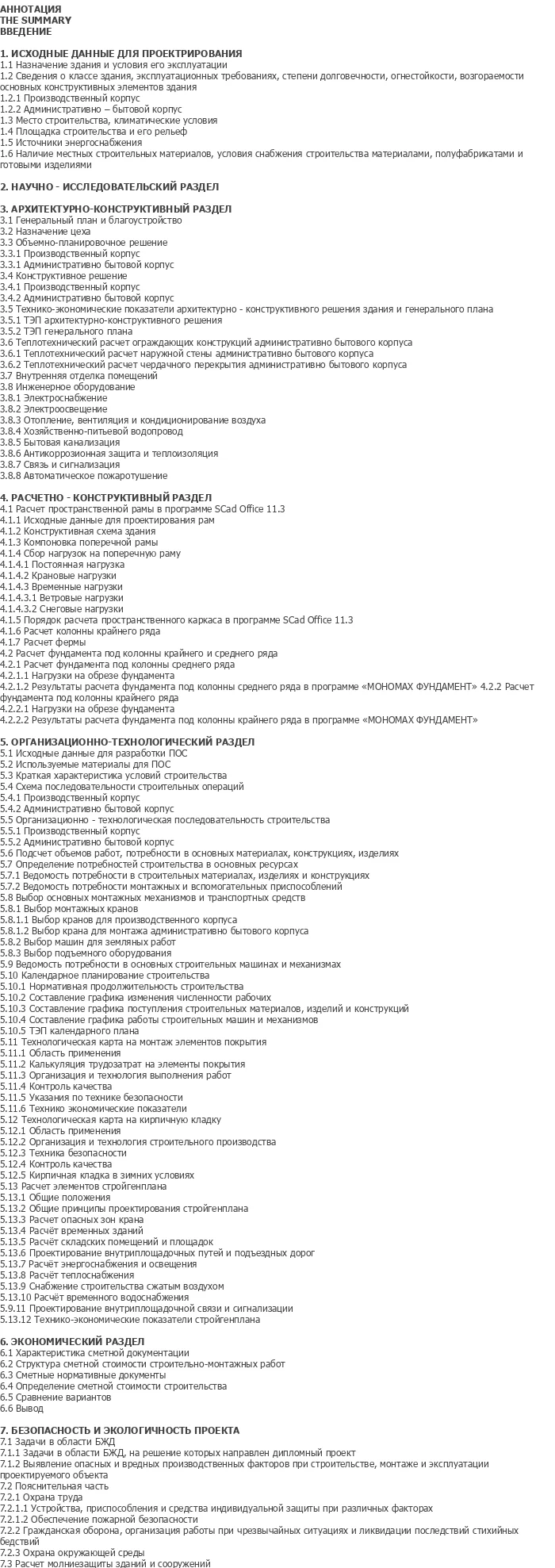

Диплом №3017 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных корпусов машиностроительной отрасли — востребованное направление в современном строительстве.
• Сложный инженерный объект: производственный корпус 120×72 м с мостовыми кранами и административно-бытовой корпус.

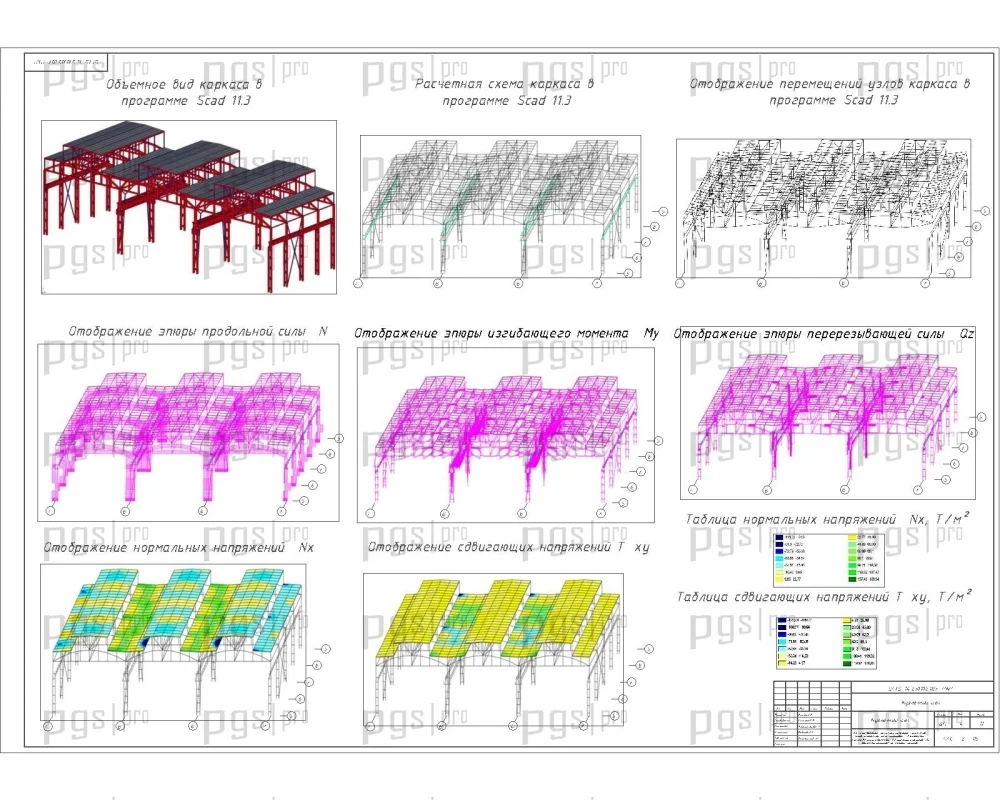

• Программный расчет: конструкции рассчитаны в программном комплексе «SCAD» — соответствует современным требованиям вузовской подготовки.
• Обширная пояснительная записка: 404 листа — один из самых объемных проектов в каталоге, глубокая проработка всех разделов.
• Разнообразие конструкций: фундаменты, железобетонный каркас, стальные фахверки, подкрановые балки, стропильные фермы, ячеистобетонные панели, трехслойные стены АБК.

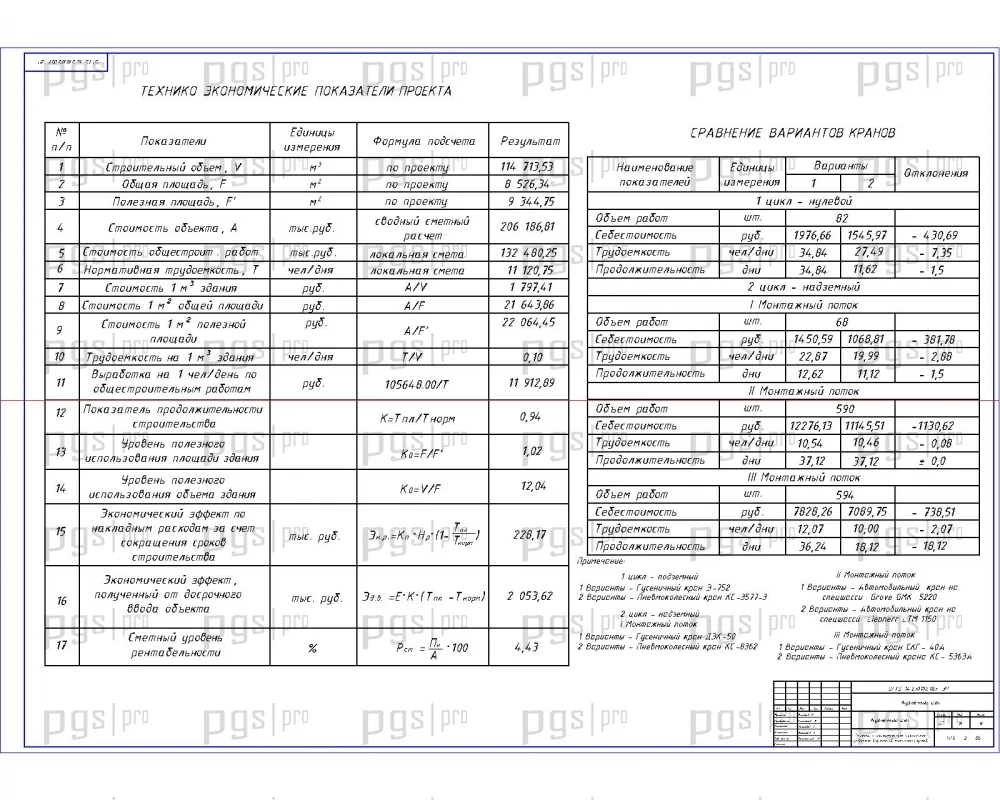

• Практическая направленность: две технологические карты, календарный план, строительный генплан, технико-экономические показатели, сравнение вариантов монтажных кранов.
