Дипломный проект №3022 «Цех по производству ферротитана на ОАО АВИСМА г. Березники» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения технологического оборудования по производству ферротитана — сплава железа и титана, используемого в металлургической промышленности. Проект выполнен с учетом климатических условий Пермского края и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по металлургическому производству.

Проектируемый объект — цех по производству ферротитана, расположенный на территории ОАО АВИСМА в городе Березники Пермского края. Данный ПГС дипломный проект разработан с учетом специфики металлургического производства и современных требований к промышленной архитектуре. Здание цеха имеет прямоугольную форму в плане с габаритными размерами 30,0 м в длину, 72,0 м в ширину и 13,2 м в высоту до низа несущих конструкций. Шаг колонн крайнего и среднего ряда составляет 6 м.

Цех оборудован мостовыми кранами: 2 крана в первом пролете, 1 кран во втором пролете. Принята схема с раздельными стойками (вертикальные крановые нагрузки передаются на подкрановые стойки, поэтому шатровая ветвь не испытывает их влияния, воспринимая лишь горизонтальные усилия от торможения крановой тележки). Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий металлургической отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3022 предлагает оптимальное соотношение цены и качества.

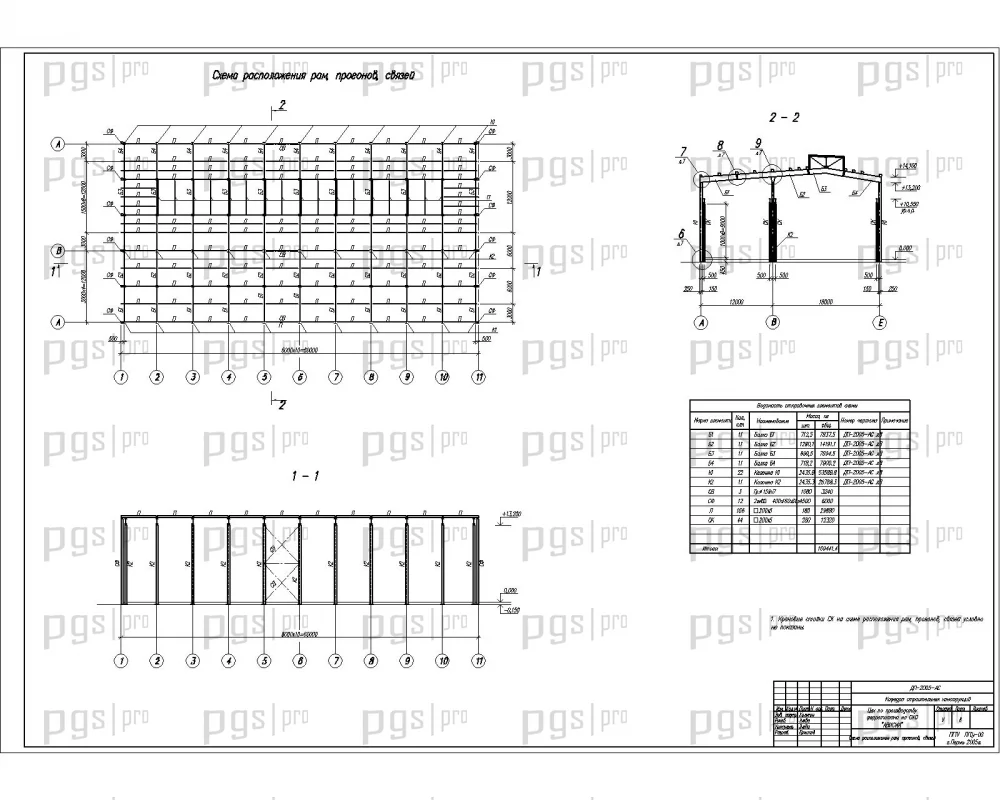

Особенностью проекта является применение каркаса стального типа «Канск» с несущими рамами из прокатных широкополочных и сварных двутавровых балок. Размеры в плане 30×72 м, здание двухпролетное с пролетами 12 м и 18 м. При такой схеме система стоек и ригелей образует поперечные рамы, которые вместе с другими элементами (фундаментные и подкрановые балки, прогоны и др.) и связями позволяют получить пространственно жесткий каркас необходимого объема. Эвакуационные выходы предусматриваются через двери (оси 2-3 ряд А, оси 9-10 ряд Е) и ворота, расположенные в торцах здания.

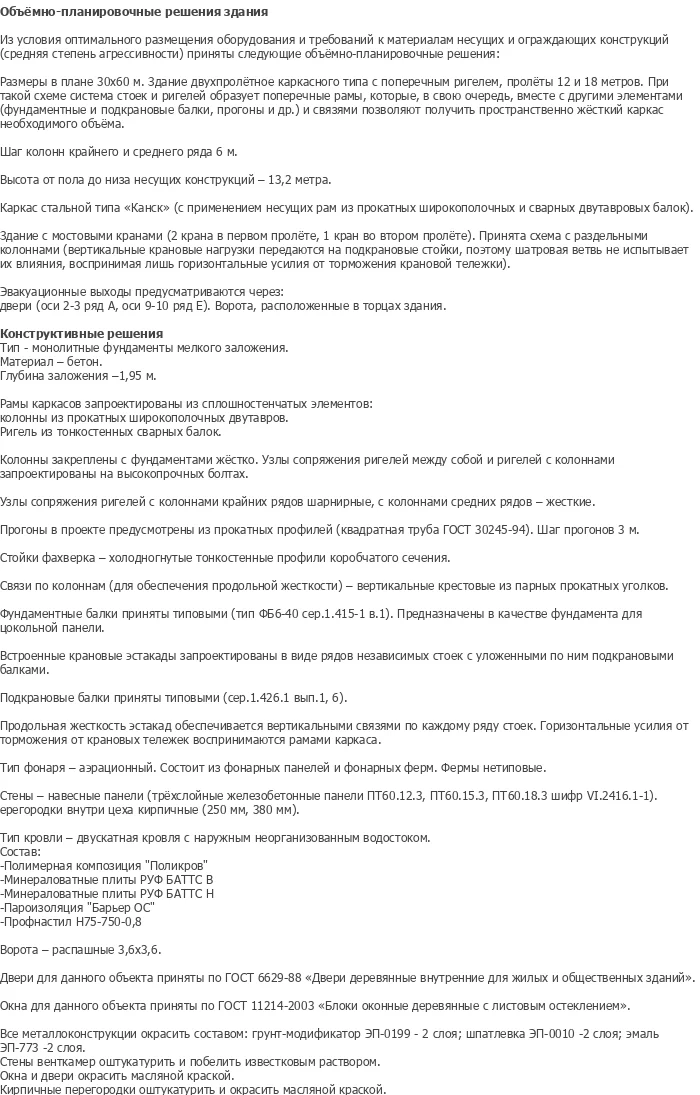

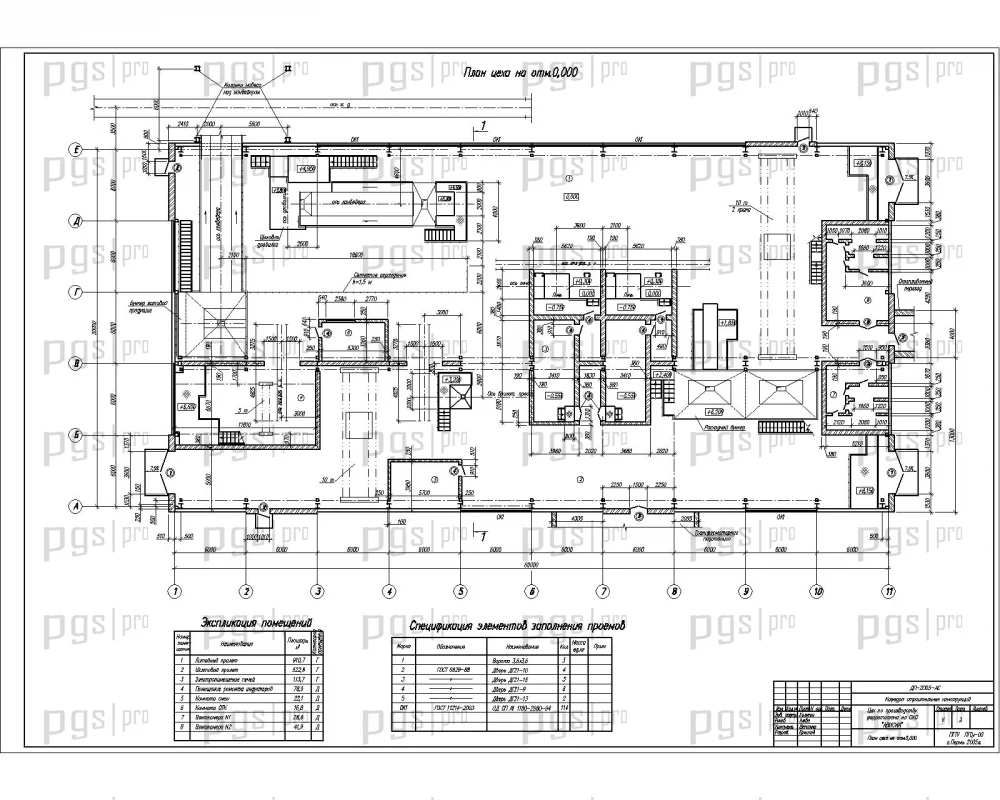

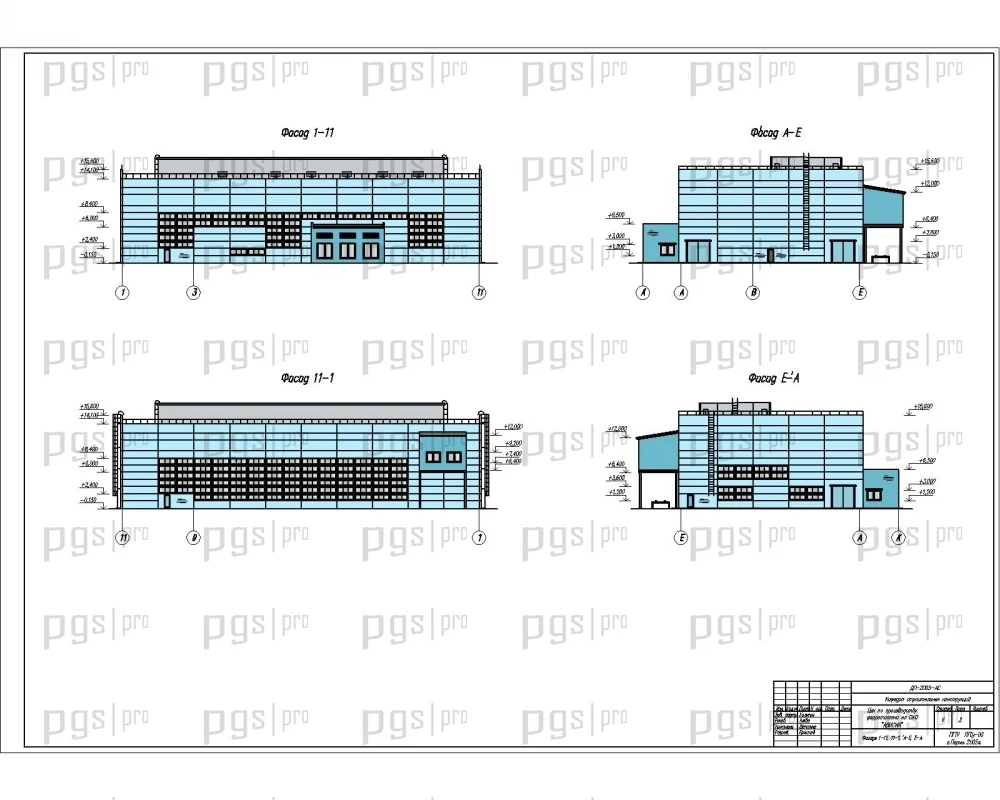

Из условия оптимального размещения оборудования и требований к материалам несущих и ограждающих конструкций (средняя степень агрессивности) приняты следующие объемно-планировочные решения. Размеры в плане 30×72 м, здание двухпролетное с пролетами 12 м и 18 м. Шаг колонн крайнего и среднего ряда 6 м. Высота от пола до низа несущих конструкций — 13,2 метра.

Каркас стальной типа «Канск» с применением несущих рам из прокатных широкополочных и сварных двутавровых балок. Здание с мостовыми кранами (2 крана в первом пролете, 1 кран во втором пролете). Принята схема с раздельными стойками — вертикальные крановые нагрузки передаются на подкрановые стойки, поэтому шатровая ветвь не испытывает их влияния, воспринимая лишь горизонтальные усилия от торможения крановой тележки. Эвакуационные выходы предусматриваются через двери (оси 2-3 ряд А, оси 9-10 ряд Е) и ворота, расположенные в торцах здания.

Встроенные крановые эстакады запроектированы в виде рядов независимых стоек с уложенными по ним подкрановыми балками. Продольная жесткость эстакад обеспечивается вертикальными связями по каждому ряду стоек. Горизонтальные усилия от торможения от крановых тележек воспринимаются рамами каркаса. Ворота — распашные 3,6×3,6 м. Двери для данного объекта приняты по ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий». Окна приняты по ГОСТ 11214-2003 «Блоки оконные деревянные с листовым остеклением».

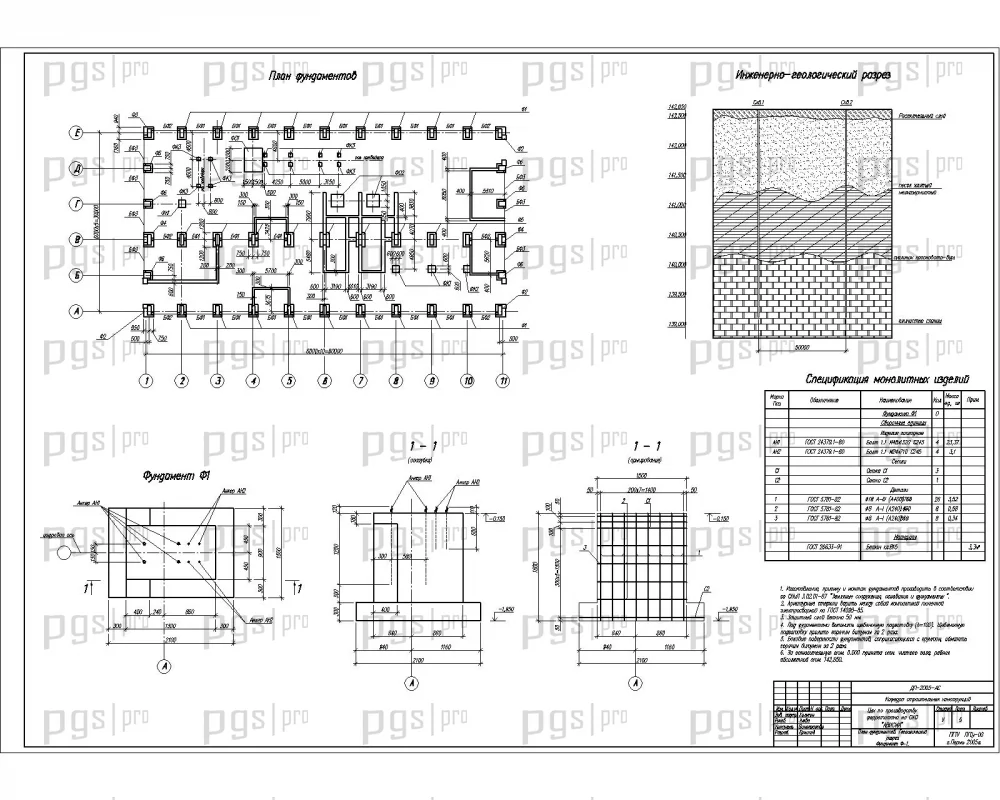

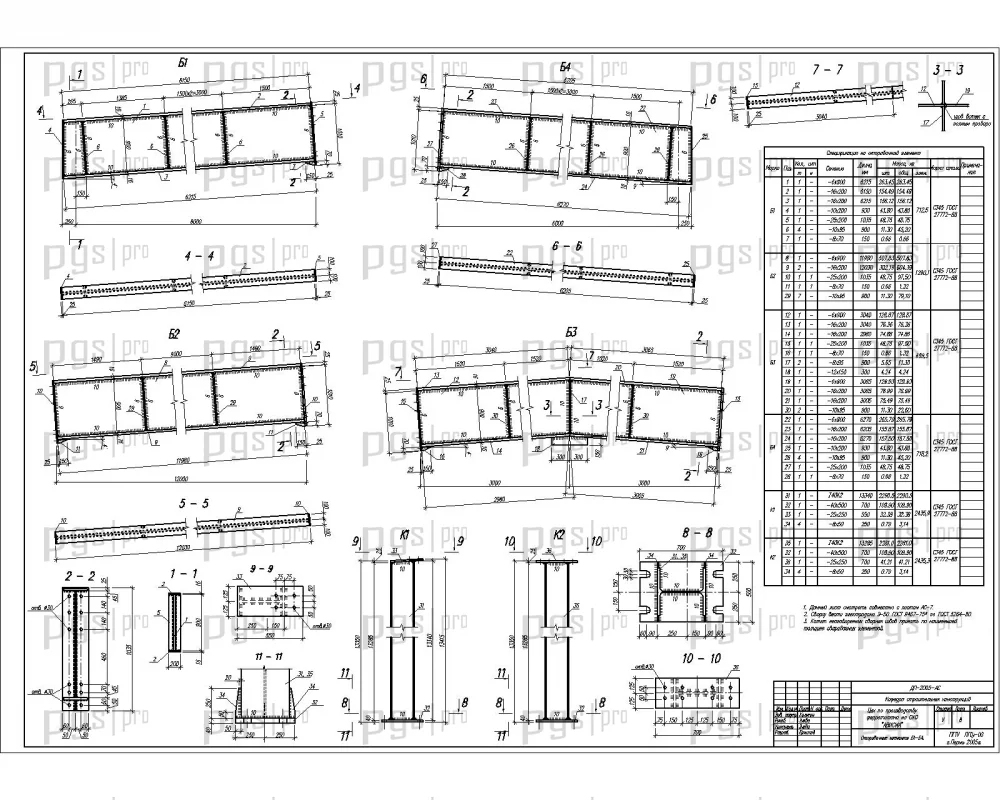

Конструктивное решение здания обусловлено его назначением и специфическими условиями технологии металлургического производства. Тип фундаментов — монолитные фундаменты мелкого заложения. Материал — бетон. Глубина заложения — 1,95 м. Рамы каркасов запроектированы из сплошностенчатых элементов: колонны из прокатных широкополочных двутавров, ригель из тонкостенных сварных балок.

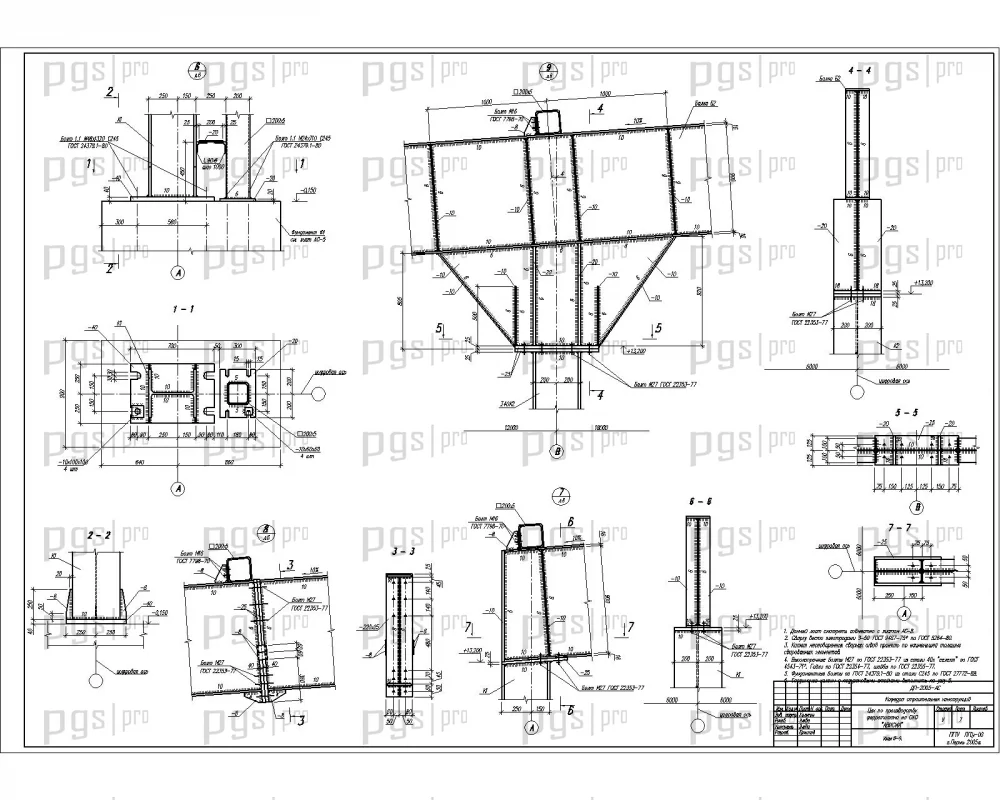

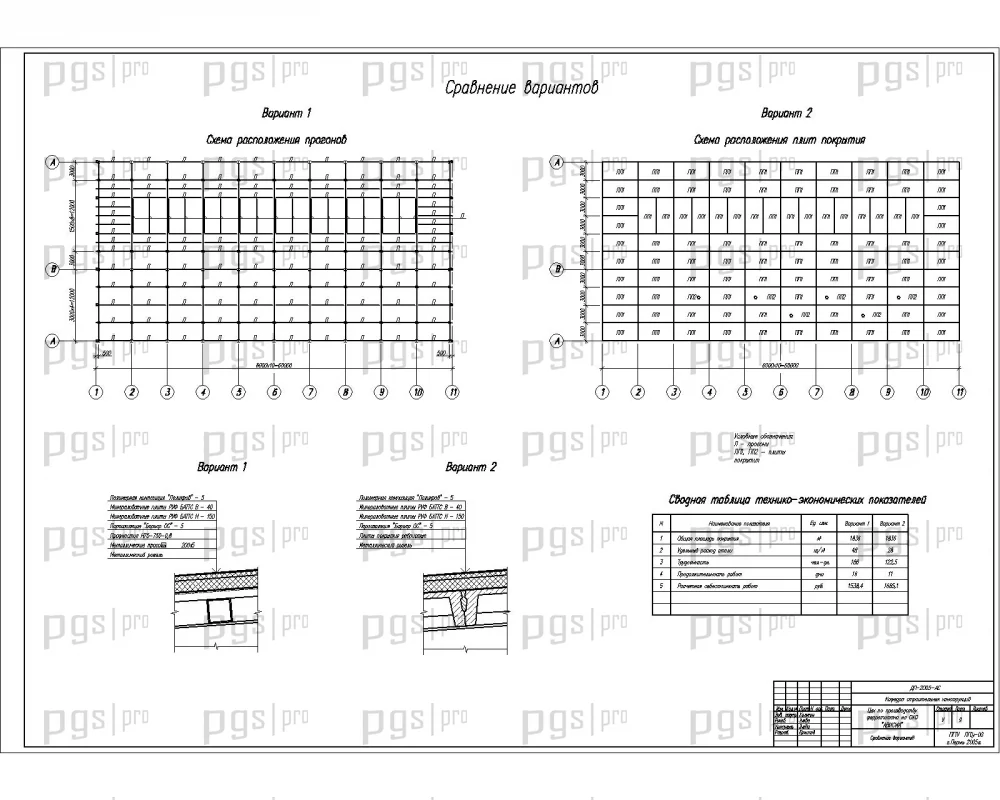

Колонны закреплены с фундаментами жестко. Узлы сопряжения ригелей между собой и ригелей с колоннами запроектированы на высокопрочных болтах. Узлы сопряжения ригелей с колоннами крайних рядов шарнирные, с колоннами средних рядов — жесткие. Прогоны в проекте предусмотрены из прокатных профилей (квадратная труба ГОСТ 30245-94), шаг прогонов 3 м. Стойки фахверка — холодногнутые тонкостенные профили коробчатого сечения. Связи по колоннам (для обеспечения продольной жесткости) — вертикальные крестовые из парных прокатных уголков.

Фундаментные балки приняты типовыми (тип ФБ6-40 сер.1.415-1 в.1). Предназначены в качестве фундамента для цокольной панели. Подкрановые балки приняты типовыми (сер.1.426.1 вып.1, 6). Тип фонаря — аэрационный. Состоит из фонарных панелей и фонарных ферм. Фермы нетиповые. Стены — навесные панели (трехслойные железобетонные панели ПТ60.12.3, ПТ60.15.3, ПТ60.18.3 шифр VI.2416.1-1). Перегородки внутри цеха кирпичные (250 мм, 380 мм).

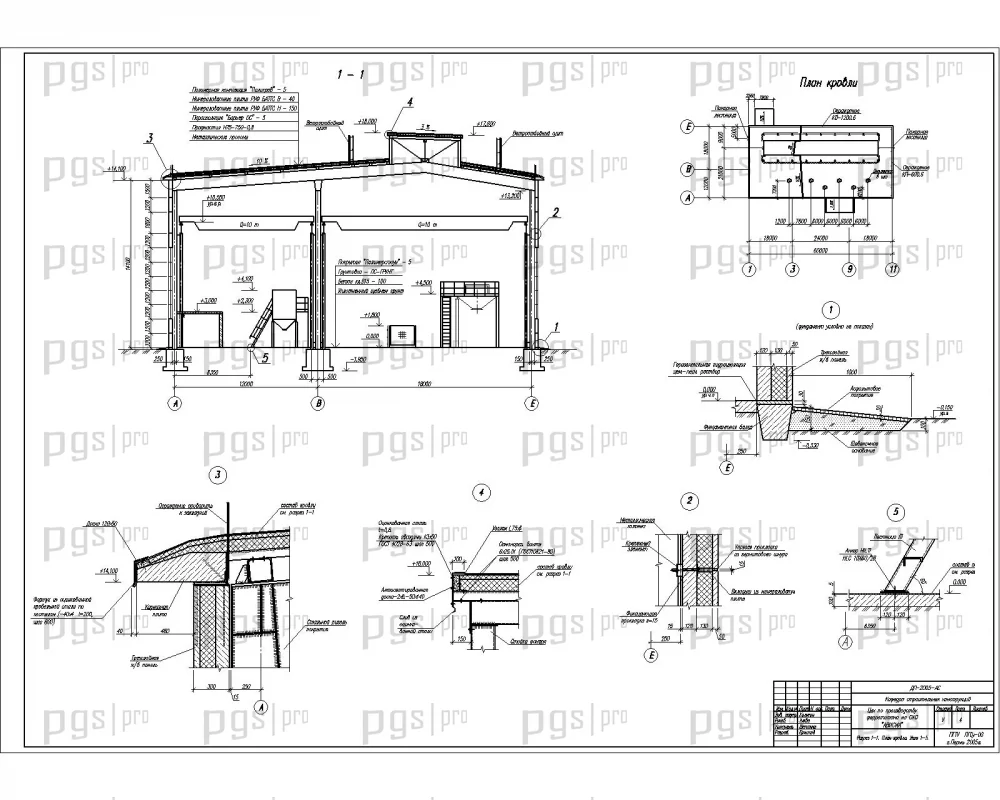

Тип кровли — двускатная кровля с наружным неорганизованным водостоком. Состав кровельного пирога: полимерная композиция «Поликров», минеральные плиты РУФ БАТТС В, минеральные плиты РУФ БАТТС Н, пароизоляция «Барьер ОС», профнастил Н75-750-0,8. Все металлоконструкции окрашиваются составом: грунт-модификатор ЭП-0199 — 2 слоя; шпатлевка ЭП-0010 — 2 слоя; эмаль ЭП-773 — 2 слоя. Стены вентилируются оштукатурить и побелить известковым раствором. Окна и двери окрасить масляной краской. Кирпичные перегородки оштукатурить и окрасить масляной краской.

Технологическая карта на монтаж стеновых панелей включает исходные данные, спецификацию сборных элементов, определение объемов работ, калькуляцию трудовых затрат, сводную ведомость трудоемкости работ и потребности в машинно-сменах, карточку-определитель работ и ресурсов сетевого графика, расчет потребностей строительства в воде, расчет потребности во временном электроснабжении, определение потребности во временных зданиях и сооружениях, определение площадей складов. Монтаж выполняется с применением автокрана с последующей сваркой и герметизацией швов.

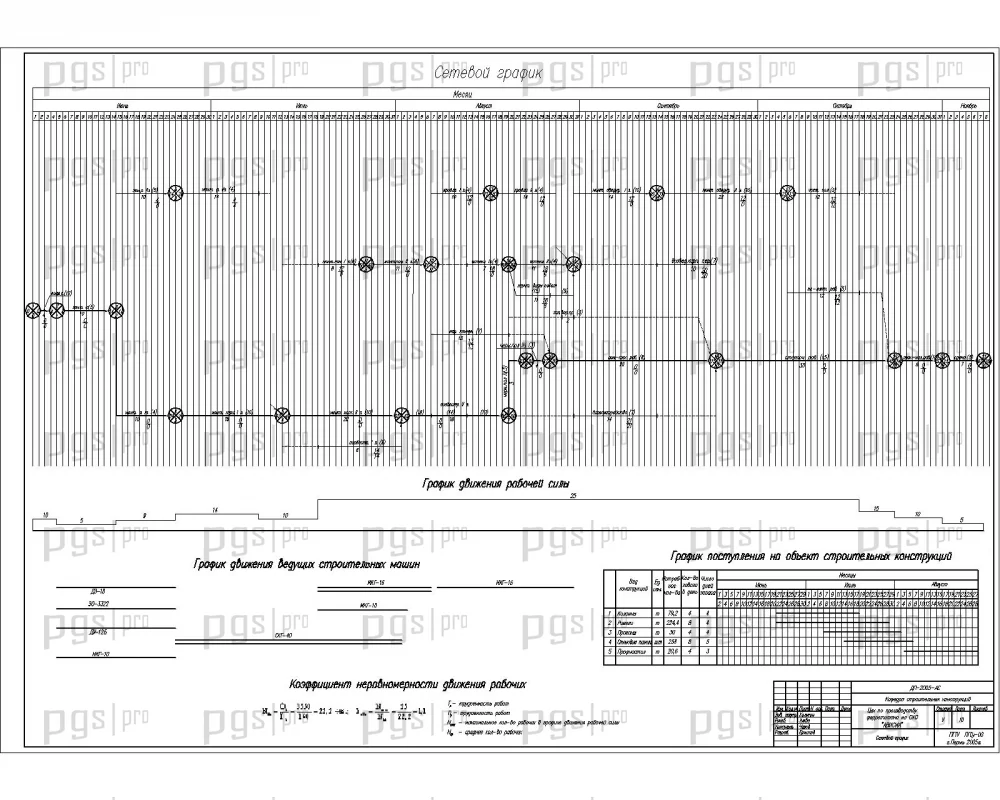

Календарный план и сетевой график составлены с учетом технологической последовательности работ при строительстве: устройство монолитных фундаментов, монтаж стальных колонн и ригелей, монтаж подкрановых балок и прогонов, монтаж стеновых панелей, устройство покрытия, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

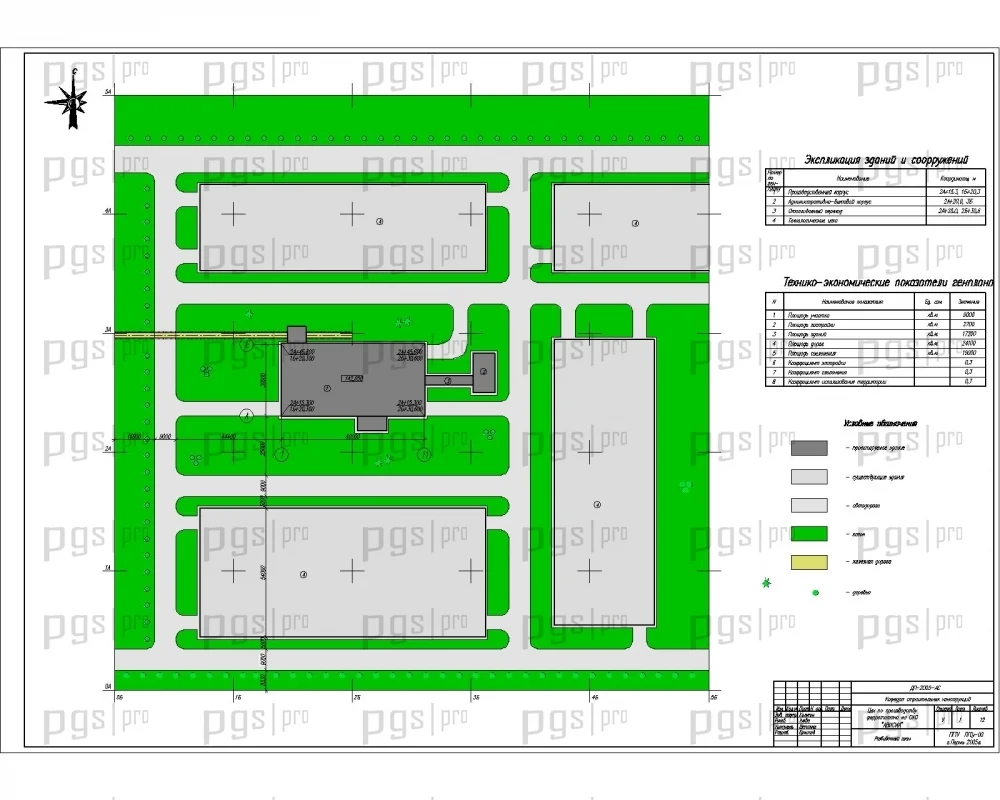

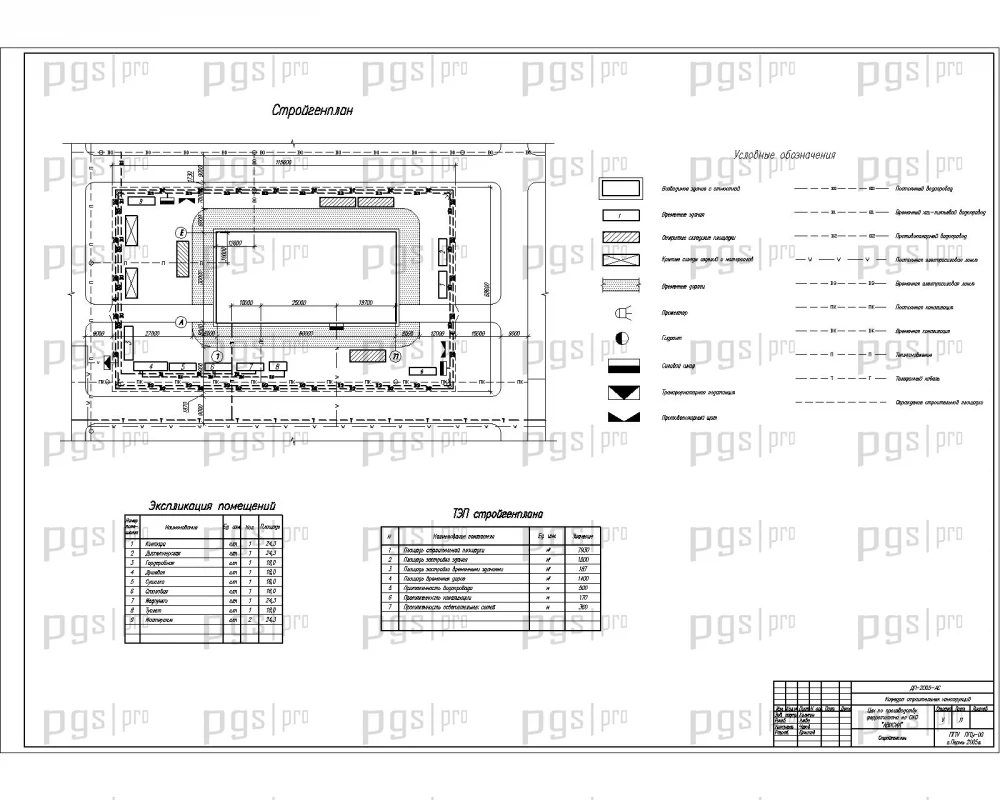

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Экономическая часть проекта включает локальный сметный расчет на общестроительные работы, локальный сметный расчет на сантехнические работы, локальный сметный расчет на электротехнические работы, объектный сметный расчет, сводный сметный расчет стоимости строительства. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов.

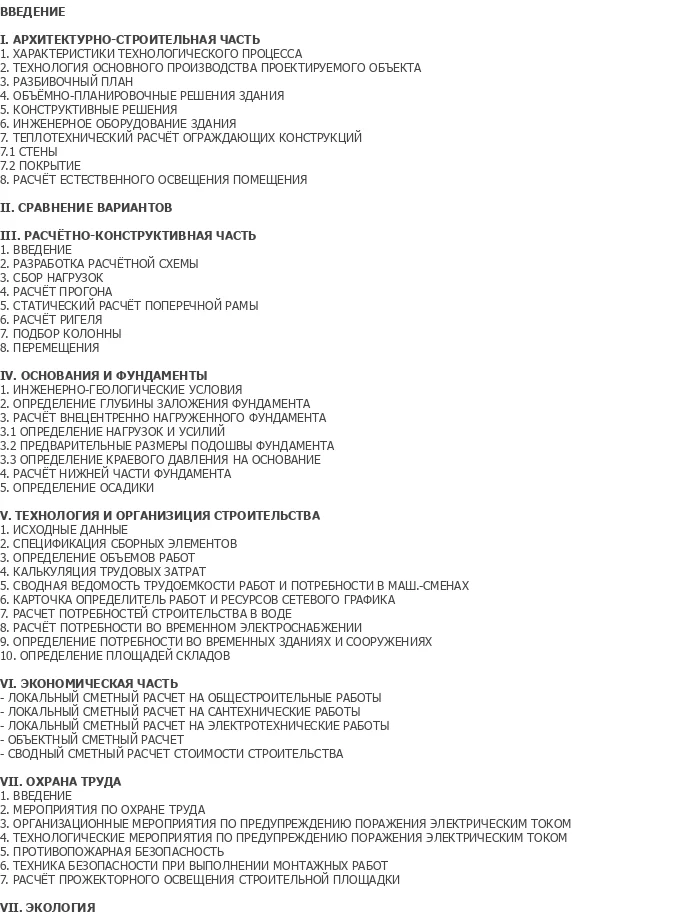

Диплом №3022 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производство ферротитана — востребованное направление в современной металлургической промышленности.
• Сложный инженерный объект: двухпролетное здание 30×72 м с мостовыми кранами, каркас типа «Канск», раздельные крановые стойки.
• Полная комплектация: 105 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные фундаменты, стальной каркас типа «Канск», колонны из широкополочных двутавров, трехслойные железобетонные панели, кирпичные перегородки — расчет и конструирование всех основных элементов.
• Ручной расчет: расчет конструкций выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Практическая направленность: технологическая карта на монтаж стеновых панелей, календарный план и сетевой график, строительный генплан, сметная часть с локальными и сводными сметами.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3022 по доступной цене — 3 500 рублей.
