Дипломный проект №3025 «Здание распределительного устройства 220 кВ с релейным щитом на территории ПС 220/110/35 кВ в г. Могоча» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений энергетической отрасли и предназначен для размещения высоковольтного оборудования распределительного устройства 220 кВ и релейного щита. Проект выполнен с учётом климатических условий Забайкальского края и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части в формате AutoCAD, что полностью соответствует требованиям вузовской подготовки по направлению промышленное и гражданское строительство.

Проектируемый объект — здание распределительного устройства 220 кВ с релейным щитом на территории подстанции 220/110/35 кВ в городе Могоча Забайкальского края. Данный шаблон проекта разработан с учётом современных требований к энергетическим объектам, энергоэффективности и функциональности. Особенность проекта — применение комбинированной рамно-связевой конструктивной схемы стального каркаса с разделением здания на два функциональных блока: блок релейного щита (РЩ) и блок закрытого распределительного устройства 220 кВ (ЗРУ 220 кВ), разделённых антисейсмическим швом шириной 60 мм из-за перепада высот.

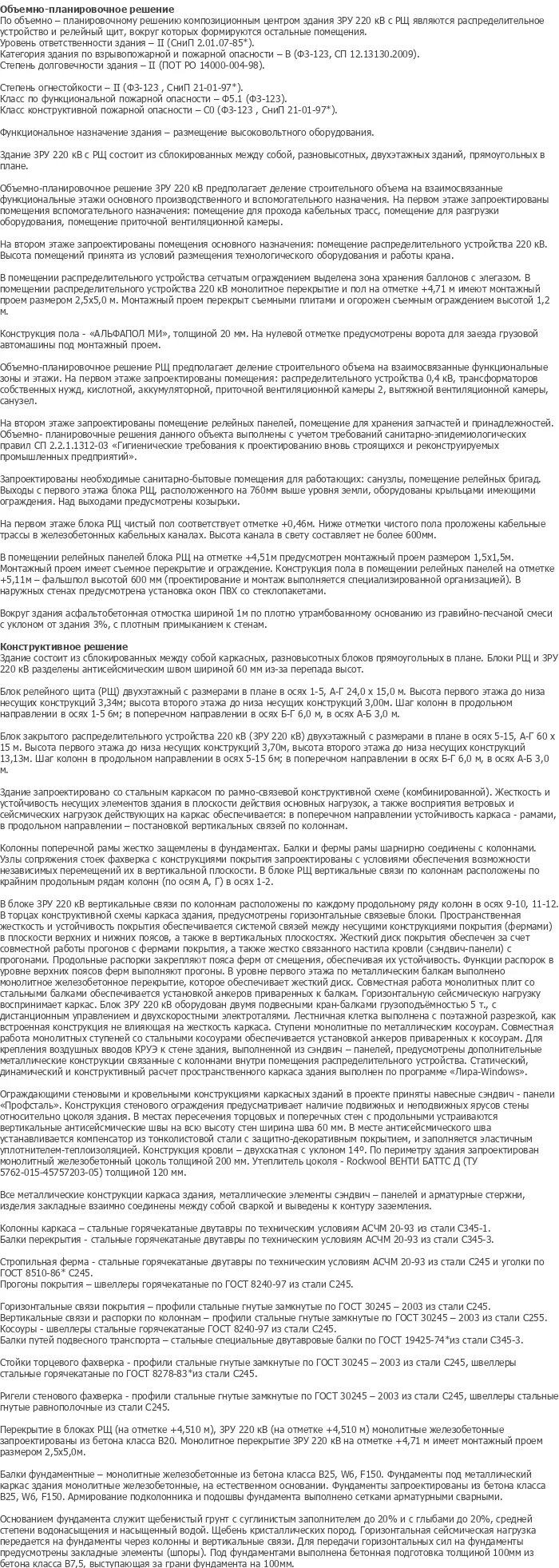

Здание ЗРУ 220 кВ с РЩ состоит из сблокированных между собой, разновысотных, двухэтажных зданий, прямоугольных в плане. Уровень ответственности здания — II (СНиП 2.01.07-85*). Категория здания по взрывопожарной и пожарной опасности — В (ФЗ-123, СП 12.13130.2009). Степень долговечности здания — II (ГОСТ РО 14000-004-98). Степень огнестойкости — II (ФЗ-123, СНиП 21-01-97*). Класс по функциональной пожарной опасности — С0 (ФЗ-123). Класс конструктивной пожарной опасности — С0 (ФЗ-123, СНиП 21-01-97*). Функциональное назначение здания — размещение высоковольтного оборудования. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию энергетических объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3025 предлагает оптимальное соотношение цены и качества.

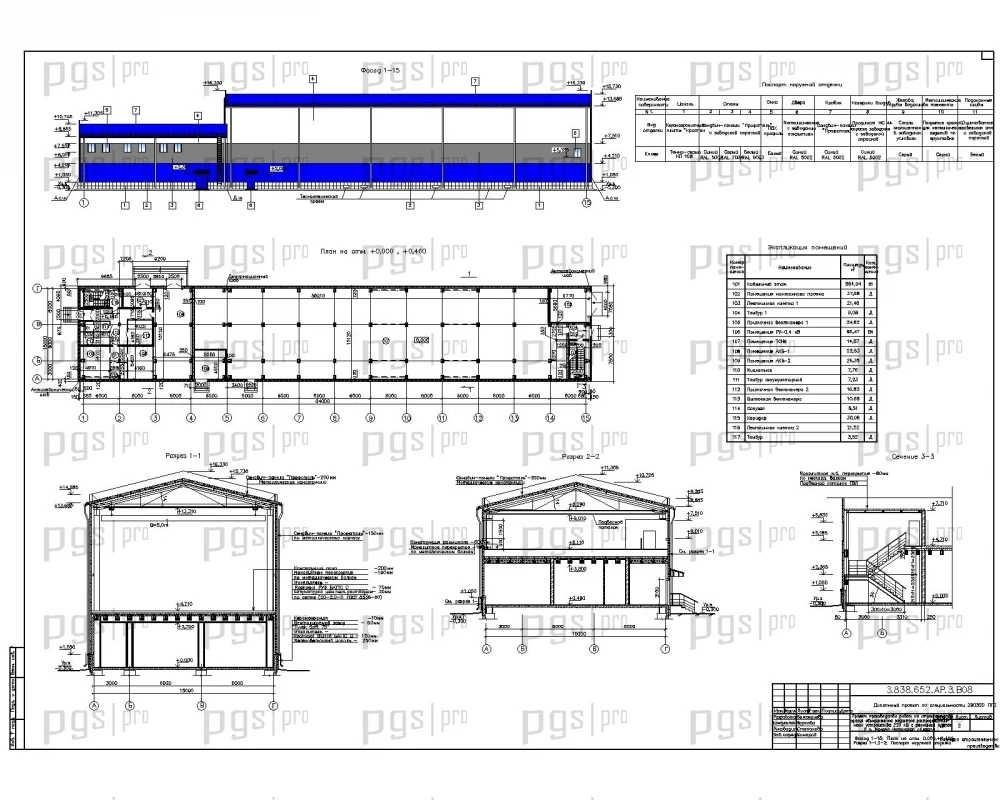

Объёмно-планировочное решение предполагает деление строительного объёма на взаимосвязанные функциональные этажи основного производственного и вспомогательного назначения. На первом этаже запроектированы помещения вспомогательного назначения: помещение для прокладки кабельных трасс, помещение для разгрузки оборудования, помещение приточной вентиляционной камеры. На втором этаже запроектированы помещения основного назначения: помещение распределительного устройства 220 кВ. Высота помещений принята из условий размещения технологического оборудования и работы крана.

Функциональные связи в здании решены с учётом специфики энергетического объекта и требований к санитарно-гигиеническим нормам. Планировочная структура здания базируется на чётком разделении основного производственного зала распределительного устройства, релейных панелей, вспомогательных помещений и санитарно-бытовых помещений для работающих.

В помещении распределительного устройства сетчатым ограждением выделена зона хранения баллонов с элегазом. В помещении распределительного устройства 220 кВ монолитное перекрытие и пол на отметке +4,71 м имеют монтажный проём размером 2,5×5,0 м. Монтажный проём перекрыт стенными плитами и огорожен съёмным ограждением высотой 1,2 м. Конструкция пола — «АЛЬФАПОЛ МП», толщиной 20 мм. На нулевой отметке предусмотрены ворота для въезда грузовой автомашины под монтажный проём.

Объёмно-планировочное решение РЩ предполагает деление строительного объёма на взаимосвязанные функциональные зоны и этажи. На первом этаже запроектированы помещения: распределительного устройства 0,4 кВ, трансформаторов собственных нужд, кислотной, аккумуляторной, приточной вентиляционной камеры 2, вытяжной вентиляционной камеры, санузел. На втором этаже запроектированы помещение релейных панелей, помещение для хранения запасных и принадлежностей. Общепланировочные решения данного объекта выполнены с учётом требований санитарно-эпидемиологических правил СП 2.2.1.1312-03 «Гигиенические требования к проектированию вновь строящихся и реконструируемых промышленных предприятий». Запроектированы необходимые санитарно-бытовые помещения для работающих: санузлы, помещение релейных бригад. Выходы с первого этажа блока РЩ, расположенного на 760 мм выше уровня земли, оборудованы крыльями имеющими ограждения. Над выходами предусмотрены козырьки. На первом этаже блока РЩ чистый пол соответствует отметке +0,46 м. Ниже отметки чистого пола проложены кабельные трассы в железобетонных кабельных каналах. Высота канала в свету составляет не более 600 мм. В помещении релейных панелей блока РЩ на отметке +4,51 м предусмотрен монтажный проём размером 1,5×1,5 м. Монтажный проём имеет съемное перекрытие и ограждение. Конструкция пола в помещении релейных панелей на отметке +5,11 м — фальшпол высотой 600 мм (проектирование и монтаж выполняется специализированной организацией). В наружных стенах предусмотрена установка окон ПВХ со стеклопакетами.

Здание состоит из сблокированных между собой каркасных, разновысотных блоков прямоугольных в плане. Блоки РЩ и ЗРУ 220 кВ разделены антисейсмическим швом шириной 60 мм из-за перепада высот. Блок релейного щита (РЩ) двухэтажный с размерами в плане в осях 1–5, А–Г 24,0 × 15,0 м. Высота первого этажа до низа несущих конструкций 3,34 м; высота второго этажа до низа несущих конструкций 3,0 м. Шаг колонн в продольном направлении в осях 1–5 6 м; в поперечном направлении в осях Б–Г 6,0 м, в осях А–Б 3,0 м. Блок закрытого распределительного устройства 220 кВ (ЗРУ 220 кВ) двухэтажный с размерами в плане в осях 5–15, А–Г 60 × 15 м. Высота первого этажа до низа несущих конструкций 3,7 м, высота второго этажа до низа несущих конструкций 13,1 м. Шаг колонн в продольном направлении в осях 5–15 6 м; в поперечном направлении в осях Б–Г 6,0 м, в осях А–Б 3,0 м.

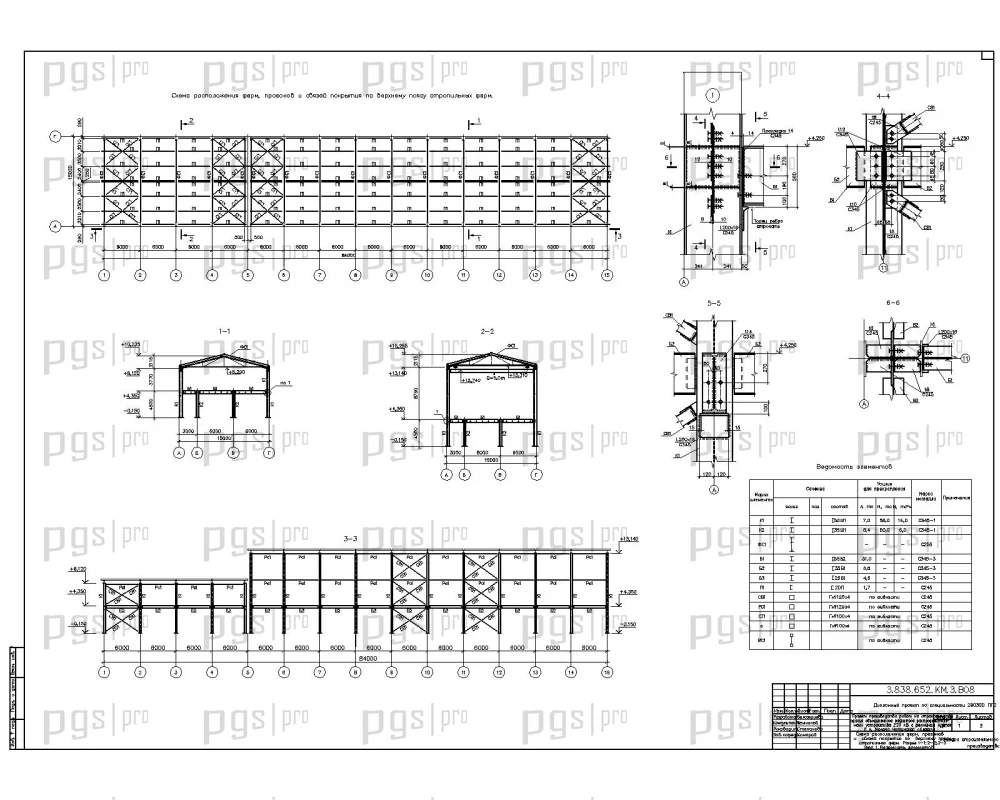

Здание запроектировано со стальным каркасом по рамно-связевой конструктивной схеме (комбинированной). Жёсткость и устойчивость несущих элементов здания в плоскости действия основных нагрузок, а также восприятия ветровых и сейсмических нагрузок действующих на каркас обеспечивается: в поперечном направлении устойчивость каркаса — рамами, в продольном направлении — постановкой вертикальных связей по колоннам. Колонны поперечной рамы жёстко защемлены в фундаментах. Балки и фермы рамы шарнирно соединены с колоннами. Узлы сопряжения стоек фахверка с конструкциями покрытия и устойчивость обеспечены в условиях обеспечения возможности независимых перемещений их в вертикальной плоскости. В блоке РЩ вертикальные связи по колоннам расположены по крайним продольным рядам колонн (по осям А, Г) в осях 1–2. В блоке ЗРУ 220 кВ вертикальные связи по пополам расположены по каждому продольному ряду колонн в осях 9–10, 11–12.

В торцах конструктивной схемы каркаса здания, предусмотрены горизонтальные связевые блоки. Пространственная жёсткость и устойчивость покрытия обеспечивается системой связей между несущими конструкциями покрытия (фермами) в плоскости верхних и нижних поясов, а также в вертикальных плоскостях. Жёсткий диск покрытия обеспечен за счёт совместной работы прогонов и ферм покрытия, а также жёстко связанного балками выполненного монолитного железобетонного перекрытия, которое обеспечивает жёсткий диск. Совместная работа монолитных плит со стальными балками обеспечивается установкой анкеров приваренных к балкам. Горизонтальную сейсмическую нагрузку воспринимает каркас. Блок ЗРУ 220 кВ оборудован двумя подвесными кран-балками грузоподъёмностью 5 т, с дистанционным управлением и двухскоростным электроприводом. Лестничные клетки выполнена в постановке разрезов, как встроенная конструкция не влияющая на жёсткость каркаса. Ступени монолитные по металлическим косоурам. Совместная работа монолитных ступеней со стальными косоурами обеспечивается установкой анкеров приваренных к косоурам. Уравнительные конструкции КРУЗ к стене здания, выполненной из сэндвич — панелей, предусмотрены дополнительные металлические конструкции уравнения с колоннами внутри помещения распределительного устройства. Статический, динамический и конструктивный расчёт пространственного каркаса здания выполнен по программе «Лира-Windows» версия 9.4.

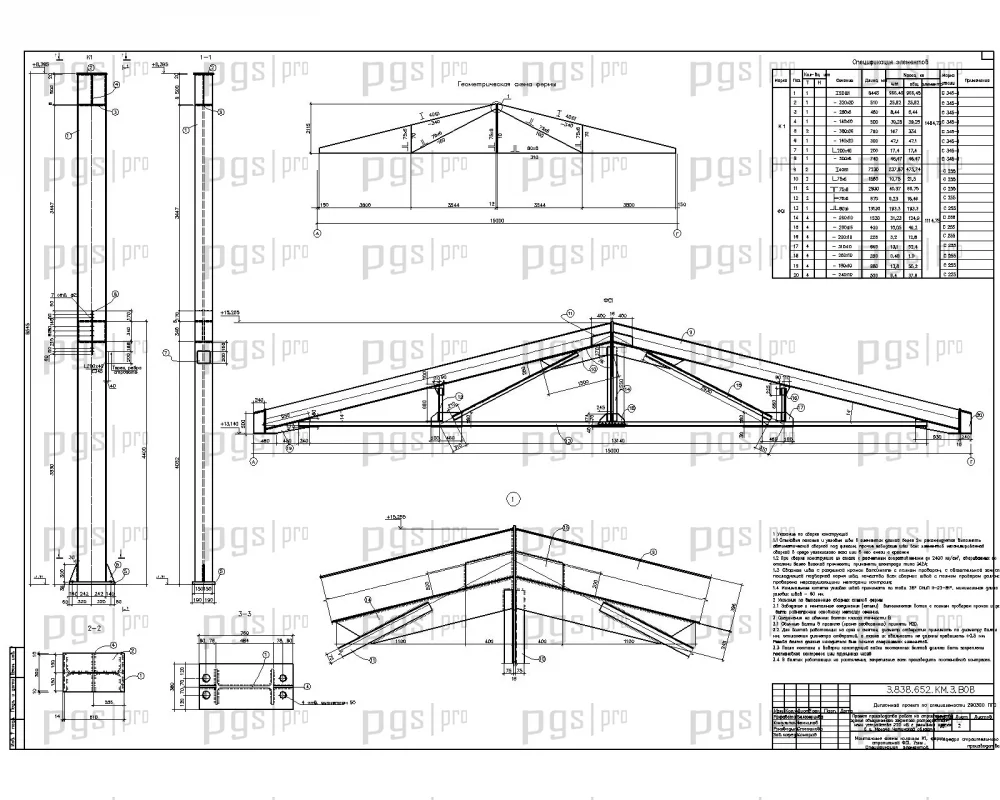

Все металлические конструкции каркаса здания, металлические элементы сэндвич — панелей и арматурные стержни, изделия закладные взаимно соединены между собой сваркой и выведены к контуру заземления. Колонны каркаса — стальные горячекатаные двутавры по техническим условиям АСЧМ 20-93 из стали С345-1. Балки перекрытий — стальные горячекатаные двутавры по техническим условиям АСЧМ 20-93 из стали С345-3. Стропильные фермы — стальные горячекатаные двутавры по техническим условиям АСЧМ 20-93 из стали С245 и уголки по ГОСТ 8510-86, С245. Прогоны покрытия — швеллеры горячекатаные по ГОСТ 8240-97 из стали С245. Горизонтальные связи покрытия — профили стальные гнутые замкнутые по ГОСТ 30245 – 2003 из стали С245. Вертикальные связи и распорки по колоннам — профили стальные гнутые замкнутые по ГОСТ 30245 – 2003 из стали С255. Косоуры — швеллеры стальные горячекатаные ГОСТ 8240-97 из стали С245. Балки путей подвесного транспорта — стальные специальные двутавровые балки по ГОСТ 19425-74 из стали С345-3. Стойки стенового фахверка — профили стальные гнутые замкнутые по ГОСТ 30245 – 2003 из стали С245, швеллеры стальные горячекатаные по ГОСТ 8278-83 из стали С245. Ригели стенового фахверка — профили стальные гнутые замкнутые по ГОСТ 30245 – 2003 из стали С245, швеллеры стальные гнутые из стали С245.

Ограждающими стеновыми и кровельными конструкциями каркасных зданий в проекте приняты навесные сэндвич-панели «Профисталь». Конструкция стенового ограждения предусматривает наличие подвижных и неподвижных ярусов стены относительно цоколя здания. В местах пересечения торцовых и поперечных стен продольными устраиваются вертикальные антисейсмические швы на всю высоту стен ширина шва 60 мм. В месте антисейсмического шва устанавливается компенсатор из тонколистовой стали с защитно-декоративным покрытием и заполняется эластичным уплотнителем-теплоизоляцией. Конструкция кровли — двухскатная с уклоном 14°. По периметру здания запроектирован монолитный железобетонный цоколь толщиной 200 мм. Утеплитель цоколя — Rockwool ВЕНТИ БАТТС Д (ТУ 5762-015-45757203-05) толщиной 120 мм.

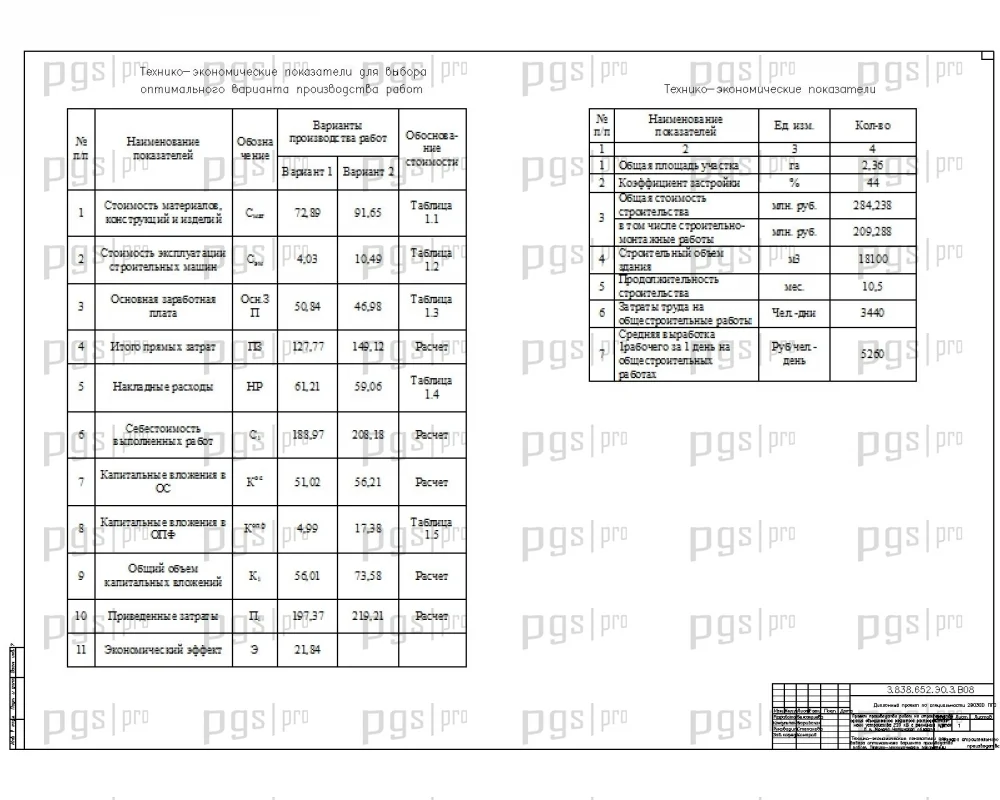

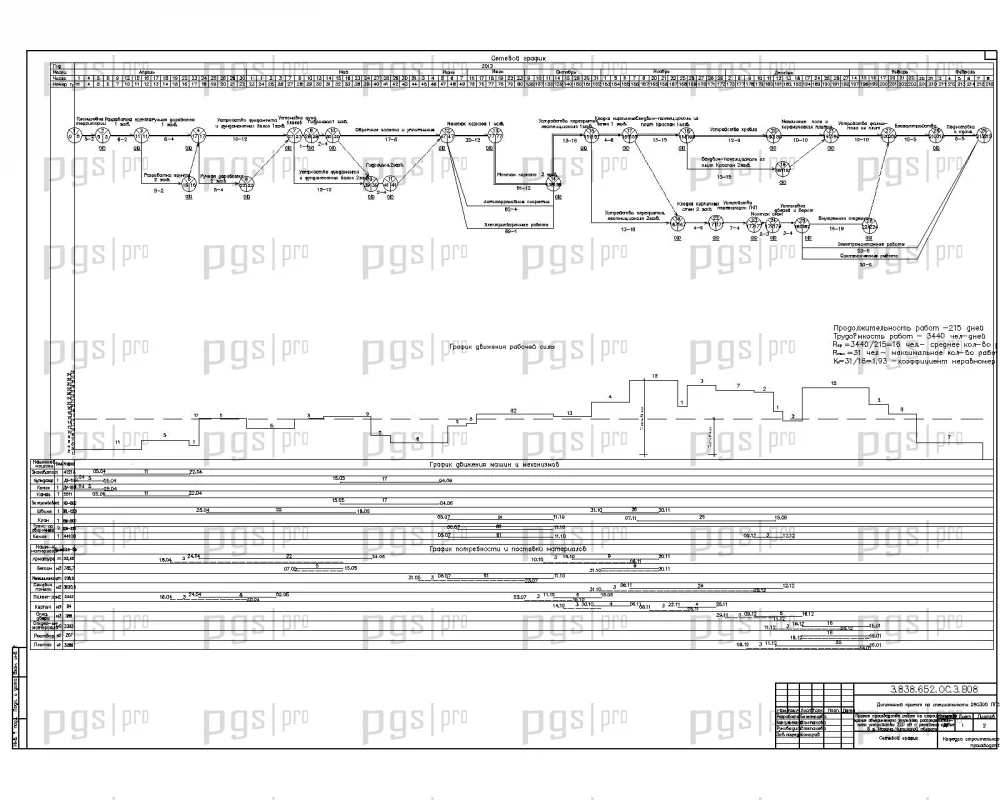

В организационной части дипломного проекта разработаны сетевой график, строительный генплан и технико-экономические показатели. Сетевой график составлен с учётом технологической последовательности строительно-монтажных работ: нулевые работы, возведение фундаментов, монтаж стального каркаса, устройство перекрытий, монтаж ограждающих конструкций, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

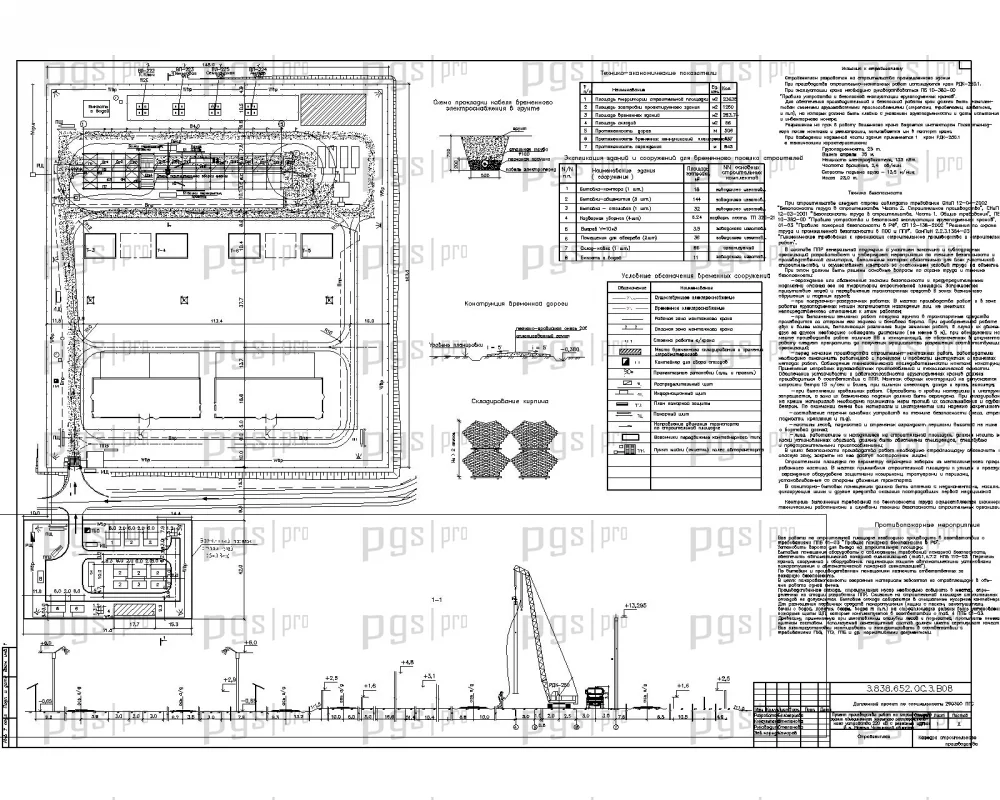

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. В состав графической части входят общеплощадочный стройгенплан и технико-экономические показатели.

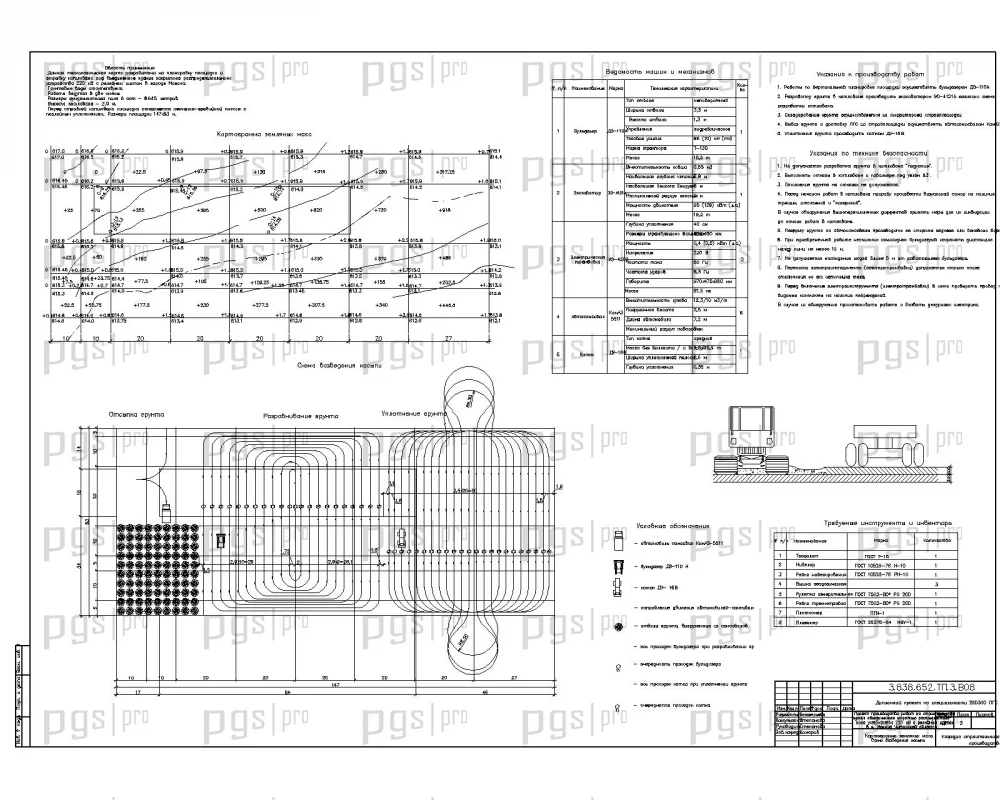

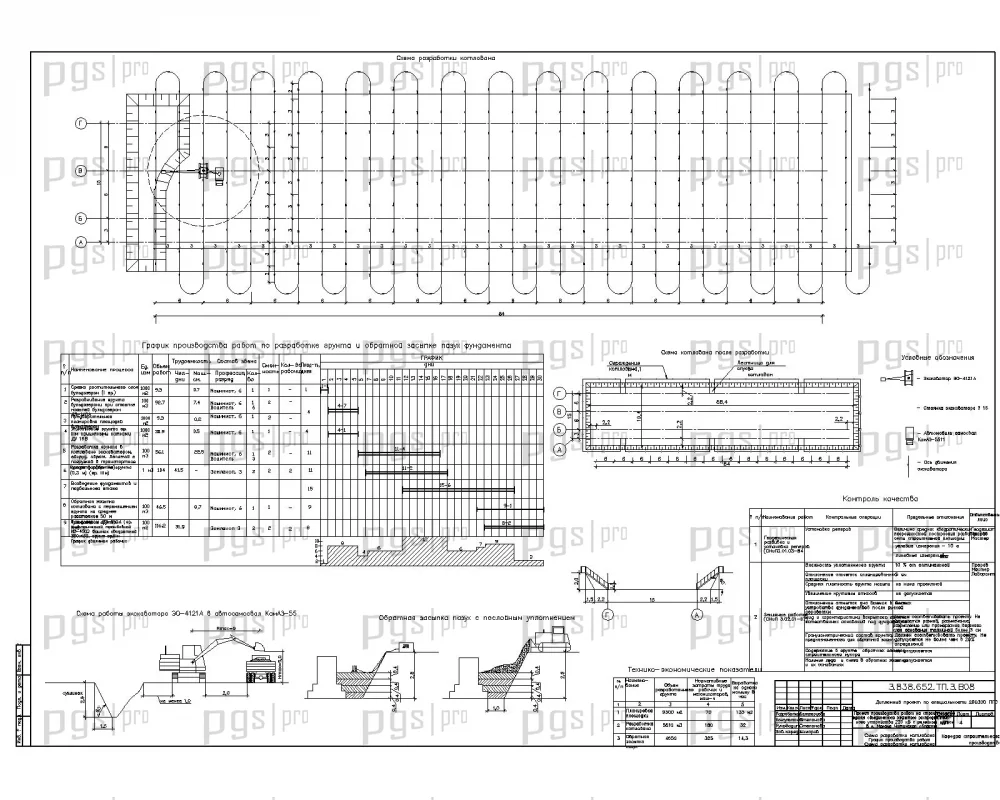

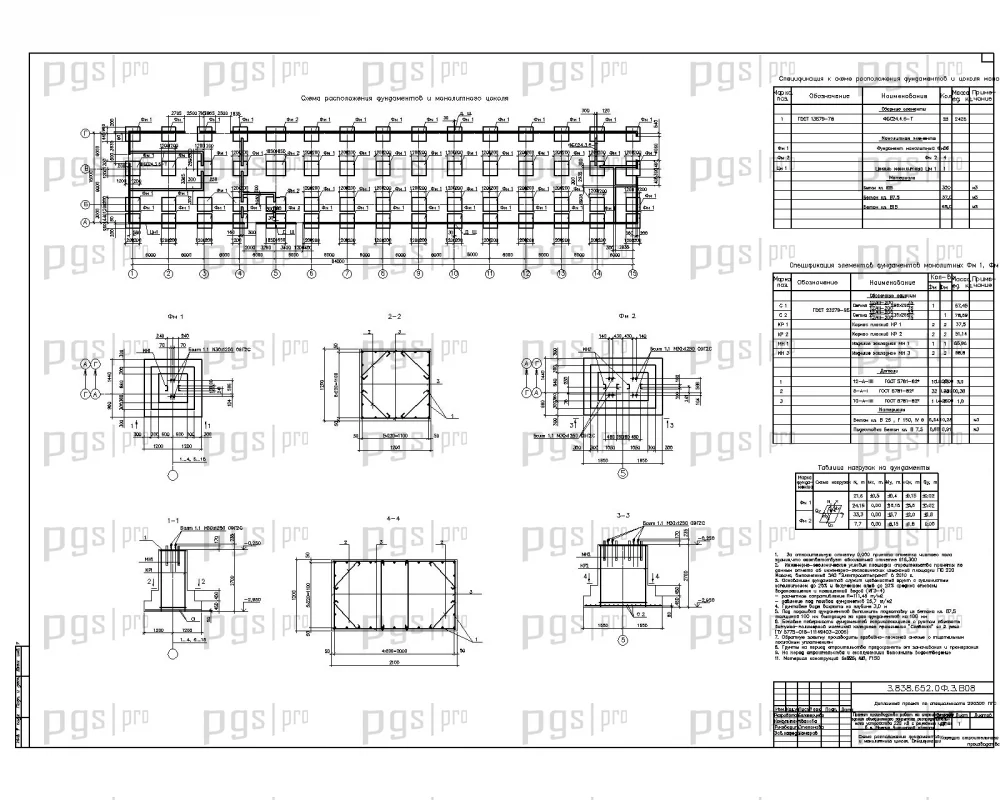

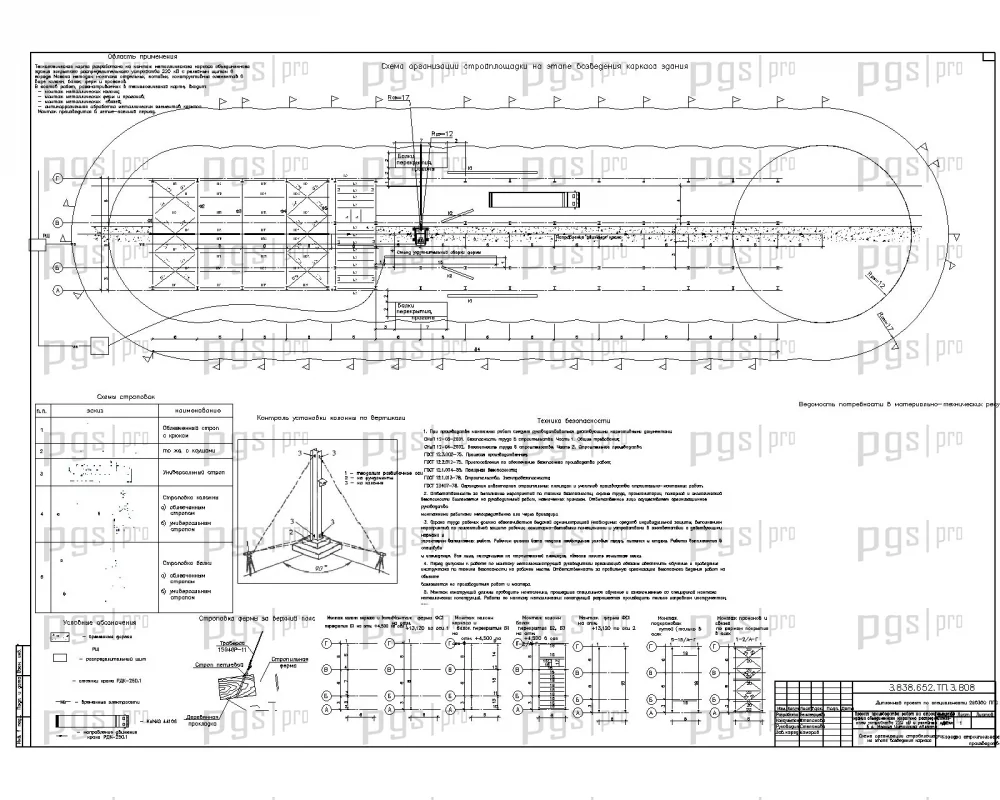

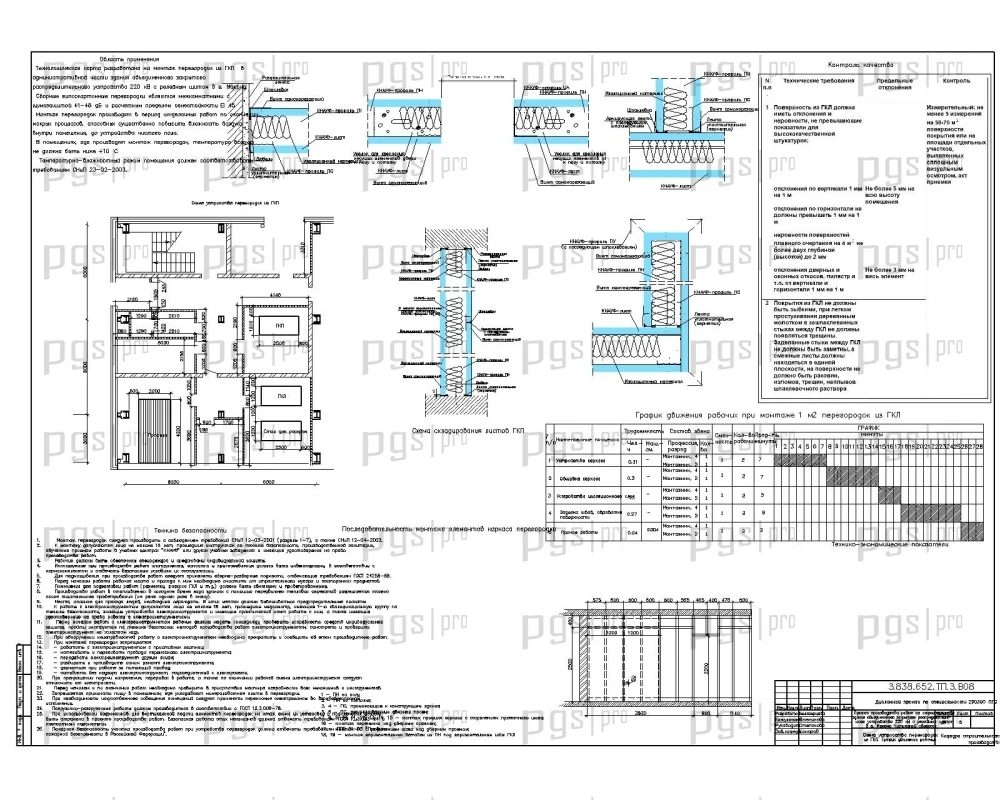

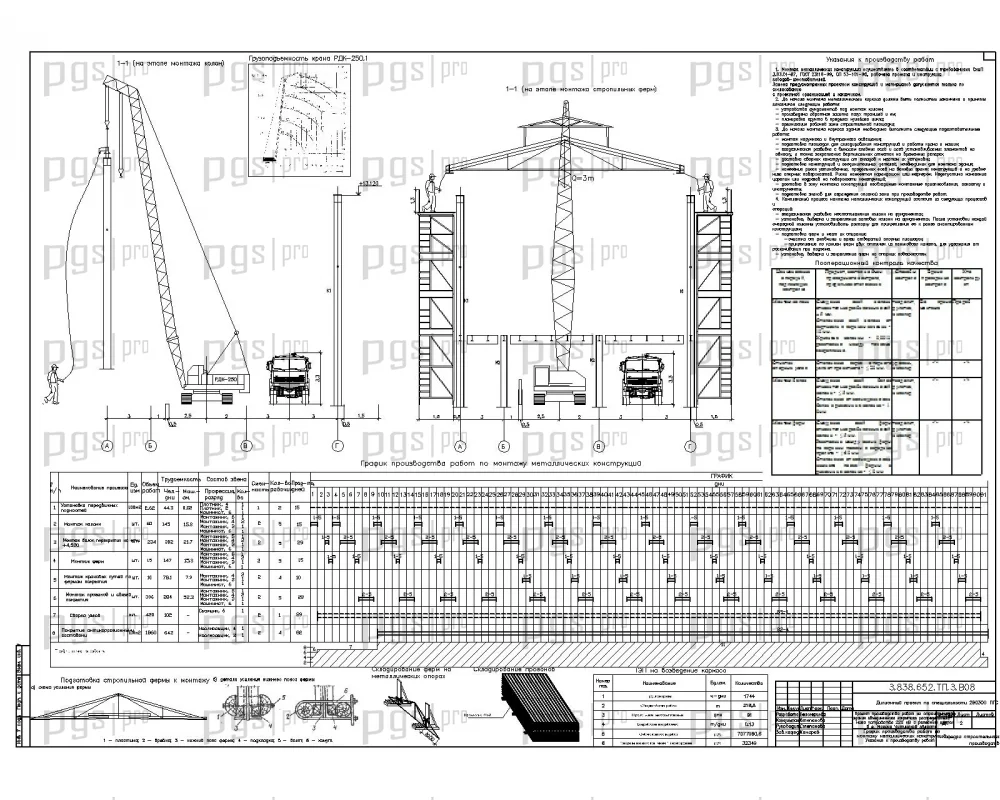

Технологическая часть диплома включает разработку технологических карт на монтаж стального каркаса, разработку котлована, устройство перегородок на металлическом каркасе комплектной системы КНАУФ, применение гипсокартонных листов. Рассмотрены вопросы выбора метода производства работ, калькуляции затрат труда и машинного времени, карточки-определителя работ, графика движения рабочей силы. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита деревянных элементов от гниения и возгорания. В разделе оснований и фундаментов выполнен анализ инженерно-геологических условий площадки, расчёт свайных фундаментов, выбор глубины заложения ростверка, выбор несущего слоя, расчёт сваи методом послойного суммирования, подбор арматуры, проверка давления под нижним концом свай. Проведено сравнение вариантов фундаментов: отдельно стоящего столбчатого фундамента на естественном основании и свайного фундамента под колонну.

Диплом №3025 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная тематика: проектирование здания распределительного устройства 220 кВ — специализированное и востребованное направление в энергетическом строительстве.
• Сложная конструктивная схема: комбинированная рамно-связевая схема стального каркаса с антисейсмическим швом и разновысотными блоками — объект повышенной сложности.
• Полная комплектация: 203 листа пояснительной записки и 12 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты (монолитные железобетонные, свайные), стальные колонны, балки, фермы, связи, узлы, сэндвич-панели — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологические карты, сетевой график, строительный генплан, технико-экономические показатели, сравнение вариантов фундаментов.
• Расчёт в Лира-Windows: современный программный комплекс, применяемый в проектных организациях для расчёта пространственных каркасов.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды и чрезвычайным ситуациям.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3025 по доступной цене — 4 000 рублей.
