Дипломный проект №3026 «Производственный корпус отделения полимерных покрытий г. Липецк» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения технологического оборудования по нанесению полимерных покрытий на металлические изделия. Проект выполнен с учетом климатических условий Липецкой области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по машиностроительному производству.

Проектируемый объект — производственный корпус отделения полимерных покрытий, расположенный в городе Липецк. Данный ПГС дипломный проект разработан с учетом специфики машиностроительного производства и современных требований к промышленной архитектуре. Здание корпуса имеет прямоугольную форму в плане с габаритными размерами 252,0 м в длину, 24,0 м в ширину и 12,0 м в высоту. Производственный корпус состоит из одного пролета А-Б с длиной в осях 1...22 — 252 м. Величина пролета по строительным осям 24 м. Шаг колонн — 12 м.

Здание оборудовано тремя мостовыми кранами различной грузоподъемности: в осях 1...7 — Q=50/12,5 т, в осях 7...14 — Q=10 т, в осях 14...22 — Q=32/5 т. Уровень головки подкранового рельса этих кранов на отметке +12,000. В осях 18...22 расположен полукозловой кран Q=16 т. Здание относится ко взрывопожарной и пожарной опасности к категории В1, поэтому все металлические конструкции окрашены огнезащитным составом «Файзфлекс». Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий машиностроительной отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3026 предлагает оптимальное соотношение цены и качества.

Особенностью проекта является применение стального каркаса с системой связей по поясам ферм и между колоннами, обеспечивающей пространственную жесткость. Колонны стальные двухветвевые с проходом в надкрановой части. Подкрановые балки стальные двутавровые. Стропильные фермы стальные с параллельными поясами из парных уголков. Прогоны покрытия стальные решетчатые пролетом 12 м. Расчет конструкций выполнен в программе «Прогон», что соответствует современным требованиям автоматизированного проектирования.

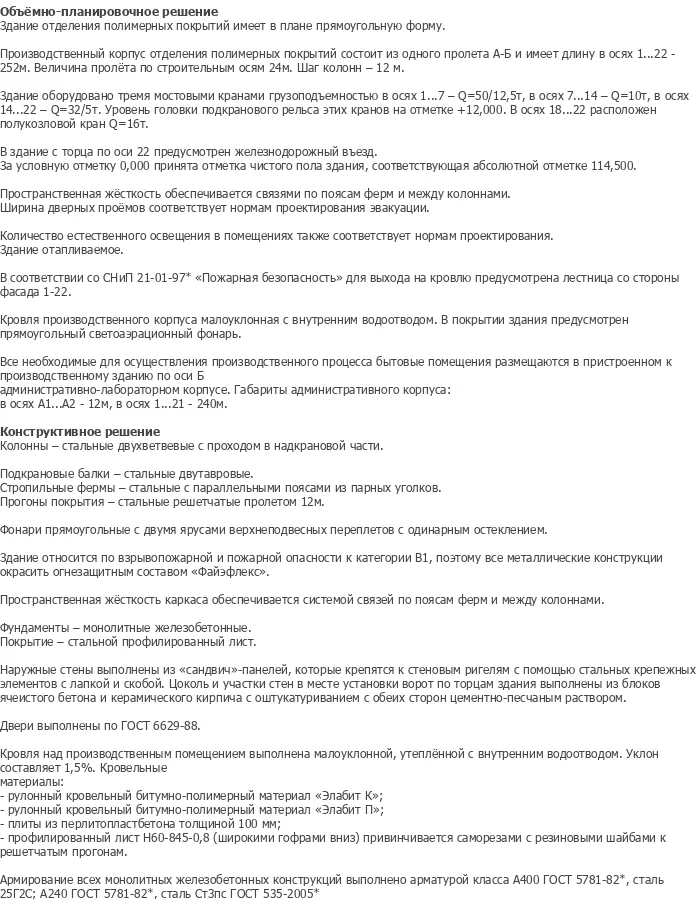

Здание отделения полимерных покрытий имеет в плане прямоугольную форму. Производственный корпус отделения полимерных покрытий состоит из одного пролета А-Б и имеет длину в осях 1...22 — 252 м. Величина пролета по строительным осям 24 м. Шаг колонн — 12 м. Здание оборудовано тремя мостовыми кранами грузоподъемностью: в осях 1...7 — Q=50/12,5 т, в осях 7...14 — Q=10 т, в осях 14...22 — Q=32/5 т. Уровень головки подкранового рельса этих кранов на отметке +12,000. В осях 18...22 расположен полукозловой кран Q=16 т.

В здание с торца по оси 22 предусмотрен железнодорожный въезд. За условную отметку 0,000 принята отметка чистого пола здания, соответствующая абсолютной отметке 114,500. Пространственная жесткость обеспечивается связями по поясам ферм и между колоннами. Ширина дверных проемов соответствует нормам проектирования эвакуации. Количество естественного освещения в помещениях также соответствует нормам проектирования. Здание отапливаемое.

В соответствии со СНиП 21-01-97 «Пожарная безопасность» для выхода на кровлю предусмотрена лестница со стороны фасада 1-22. Кровля производственного корпуса малоуклонная с внутренним водостоком. В покрытии здания предусмотрен прямоугольный светоаэрационный фонарь. Фонари прямоугольные с двумя ярусами верхнеподвесных переплетов с одинарным остеклением. Все необходимые для осуществления производственного процесса бытовые помещения размещаются в пристроенном к производственному зданию по оси Б административно-бытовом корпусе. Габариты административного корпуса: в осях А1...А2 — 12 м, в осях 1...21 — 240 м.

Конструктивное решение здания обусловлено его назначением и специфическими условиями технологии нанесения полимерных покрытий. Колонны — стальные двухветвевые с проходом в надкрановой части. Подкрановые балки — стальные двутавровые. Стропильные фермы — стальные с параллельными поясами из парных уголков. Прогоны покрытия — стальные решетчатые пролетом 12 м. Фонари прямоугольные с двумя ярусами верхнеподвесных переплетов с одинарным остеклением.

Здание относится ко взрывопожарной и пожарной опасности к категории В1, поэтому все металлические конструкции окрашены огнезащитным составом «Файзфлекс». Пространственная жесткость каркаса обеспечивается системой связей по поясам ферм и между колоннами. Фундаменты — монолитные железобетонные. Покрытие — стальной профилированный лист. Наружные стены выполнены из сэндвич-панелей, которые крепятся к стеновым ригелям с помощью стальных крепежных элементов с лапкой и скобой. Цоколь и участки стен в месте установки ворот по торцам здания выполнены из блоков ячеистого бетона и керамического кирпича с оштукатуриванием с обеих сторон цементно-песчаным раствором.

Кровля над производственным помещением выполнена малоуклонной, утепленной с внутренним водостоком. Уклон составляет 1,5%. Кровельные материалы: рулонный кровельный битумно-полимерный материал «Элабит К»; рулонный кровельный битумно-полимерный материал «Элабит П»; плиты из перлитопластбетона толщиной 100 мм; профилированный лист Н60-845-0,8 (широкими гофрами вниз) привинчивается саморезами с резиновыми шайбами к решетчатым прогонам. Армирование всех монолитных железобетонных конструкций выполнено арматурой класса А400 ГОСТ 5781-82, сталь 25Г2С; А240 ГОСТ 5781-82, сталь Ст3пс ГОСТ 535-2005.

Технологическая карта на монтаж каркаса и стенового ограждения включает характеристику площадки строительства, геодезическую подготовку площадки, объемы строительно-монтажных работ, выбор комплекта машин для земляных работ, выбор грузоподъемных механизмов для монтажа конструкций, объектный строительный план с расчетом временных административно-бытовых зданий, складов строительных материалов и конструкций, временного водоснабжения и электроснабжения, теплоснабжения площадки строительства и здания, методы производства строительно-монтажных работ, охрану окружающей среды при ведении СМР, карточку-определитель работ календарного графика. Монтаж выполняется с применением автокрана с последующей сваркой и антикоррозийной обработкой соединений.

Календарный график составлен с учетом технологической последовательности работ при строительстве: устройство монолитных железобетонных фундаментов, монтаж стальных колонн и ригелей, монтаж подкрановых балок и стропильных ферм, монтаж прогонов и связей, монтаж стеновых панелей, устройство покрытия, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Экономическая часть проекта включает сметную документацию на строительство производственного корпуса отделения полимерных покрытий, технико-экономические показатели, сводный сметный расчет стоимости строительства, объектную смету и локальные сметы. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов. Сравнение вариантов конструктивных элементов включает технико-экономическое обоснование выбора оптимальных решений.

Диплом №3026 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производство полимерных покрытий — востребованное направление в современном машиностроении.
• Сложный инженерный объект: крупнопролетное здание 252×24 м с четырьмя мостовыми кранами различной грузоподъемности (до 50/12,5 т), полукозловой кран 16 т.

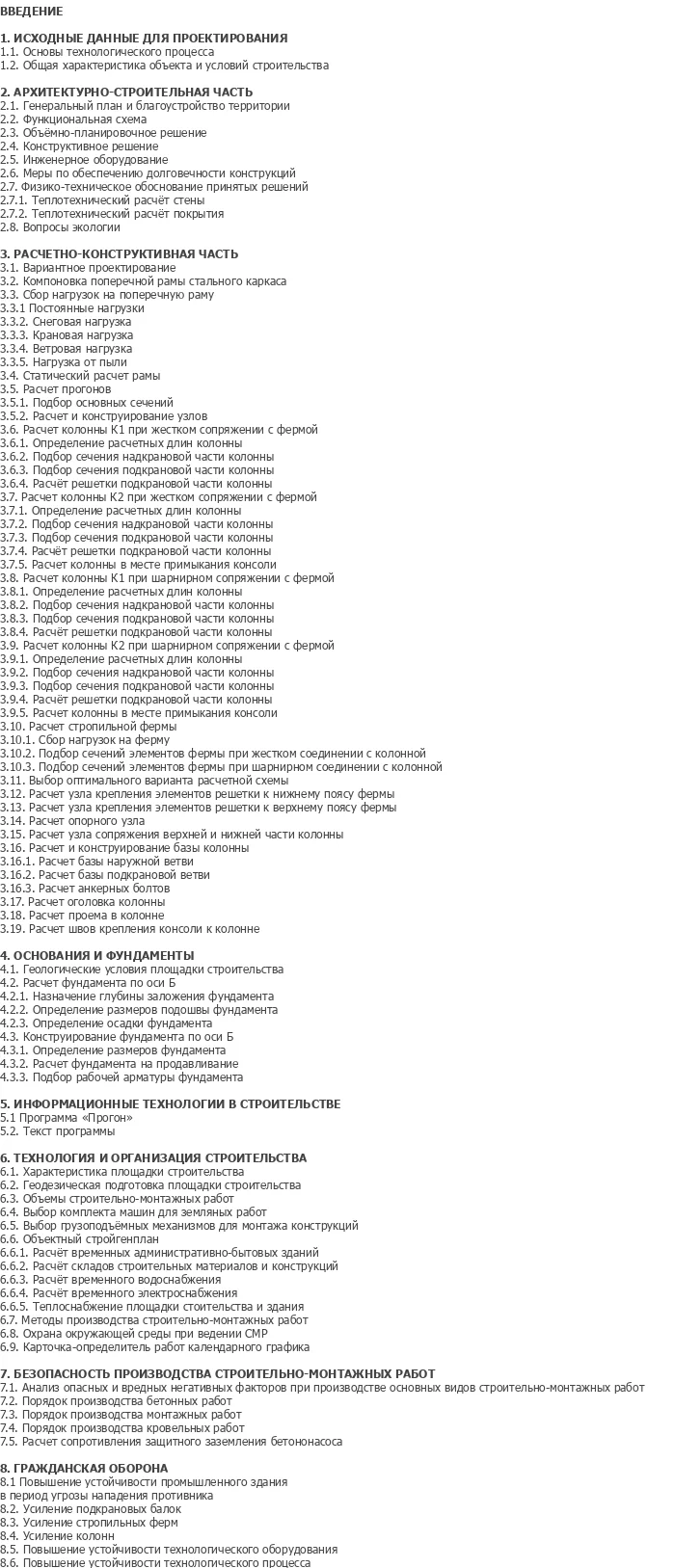

• Полная комплектация: 176 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные железобетонные фундаменты, стальной каркас, двухветвевые колонны, стропильные фермы, решетчатые прогоны, сэндвич-панели — расчет и конструирование всех основных элементов.
• Программный расчет: расчет конструкций выполнен в программе «Прогон», что соответствует современным требованиям автоматизированного проектирования.
• Практическая направленность: технологическая карта на монтаж каркаса и стенового ограждения, календарный график, строительный генплан, сметная часть с объектной и локальными сметами.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды, гражданскую оборону.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3026 по доступной цене — 3 500 рублей.
