Дипломный проект №3027 «Несущие конструкции главного корпуса Новгородской ТЭЦ» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения энергетического оборудования тепловой электростанции. Проект выполнен с учетом климатических условий Новгородской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, что делает его оптимальным выбором для студентов, которым необходимо купить проект или скачать проект по энергетическому строительству.

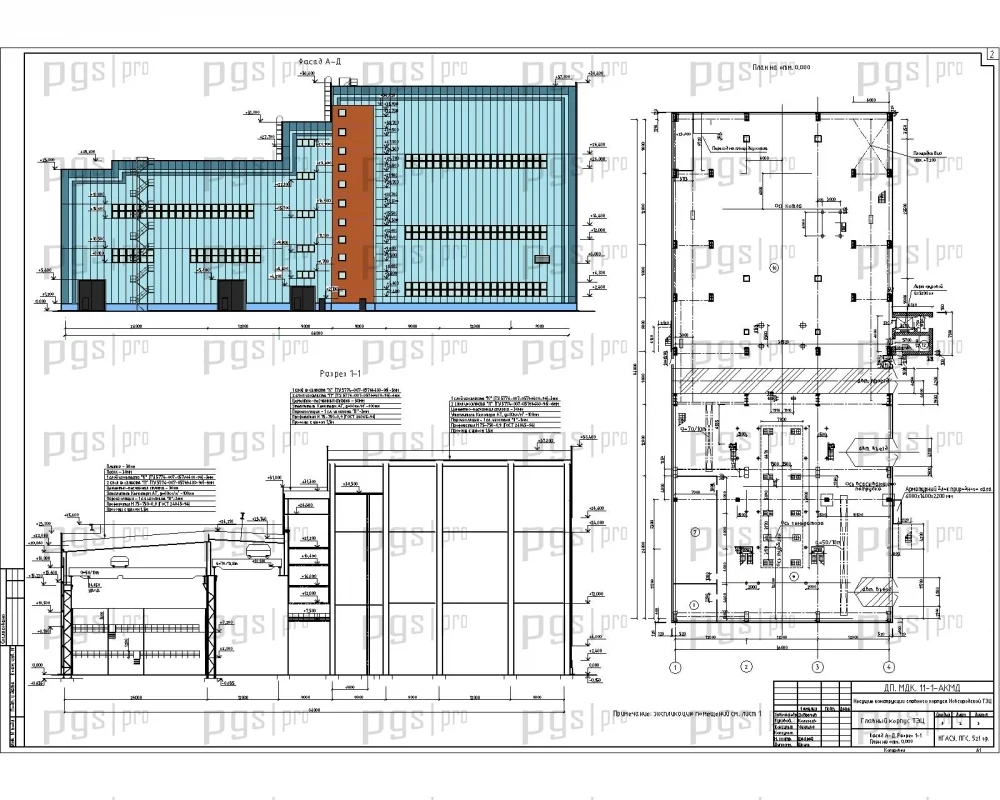

Проектируемый объект — главный корпус Новгородской ТЭЦ, представляющий собой сложное многофункциональное здание энергетического назначения. Данный ПГС дипломный проект разработан с учетом специфики теплосилового производства и современных требований к промышленной архитектуре. Здание корпуса имеет размеры в плане: длина — 84 м, ширина — 36 м. Ширина пролетов здания варьируется от 9 м до 24 м. Шаг колонн составляет 12 м. Общая высота здания — 38,4 м, что обусловлено наличием семиэтажной этажерки дезаераторного отделения.

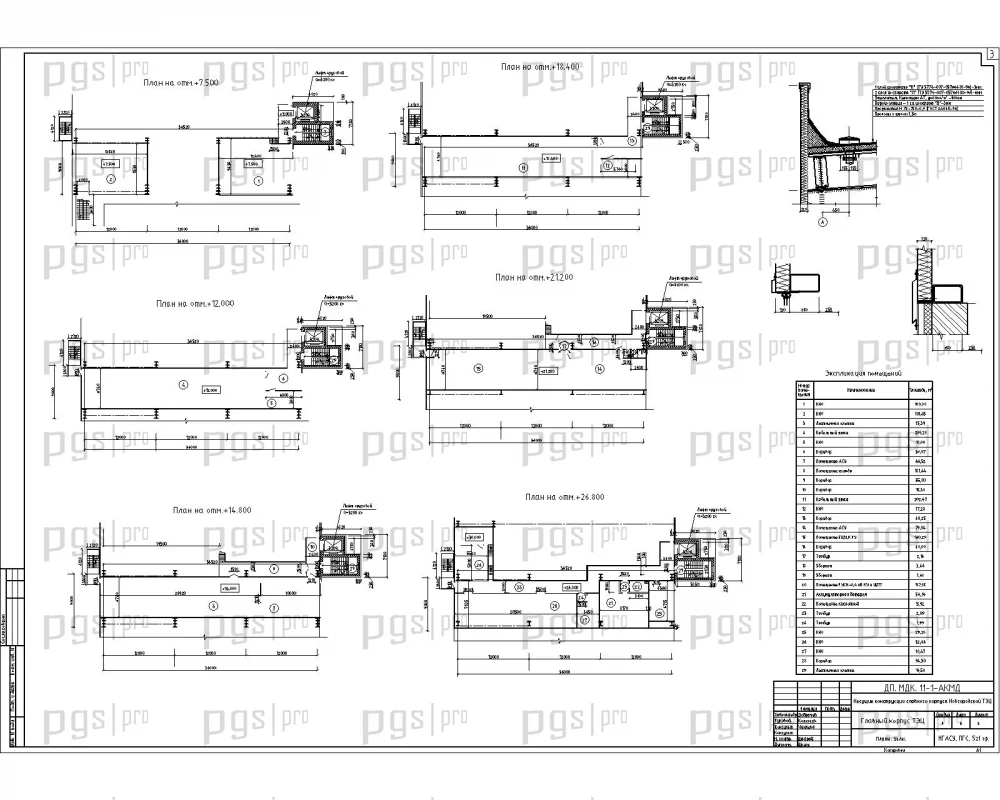

Главный корпус ТЭЦ состоит из машинного, котельного и дезаераторного отделений. Котел напольный. Вдоль всего цеха и на разных отметках предусмотрены проходы из машинного отделения в дезаераторное. Дезаераторное отделение имеет свой собственный вход с лестницей на все этажи. На каждом этаже располагается оборудование для обеспечения общего функционирования ТЭЦ. В машинном отделении имеется 2 крана легкого режима работы грузоподъемностью 50/10 тонн в одном пролете и 70/10 тонн в другом пролете. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию энергетических объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3027 предлагает оптимальное соотношение цены и качества.

Здание отапливаемое с расчетной температурой внутреннего воздуха +18°С. Водосток здания организован внутренний. К зданию пристраивается лестничная клетка с лифтом из кирпичной кладки. Окна выполнены из алюминиевых переплетов с двухкамерным стеклопакетом. Поперечная рама сооружения представляет собой комбинированную систему из этажерки (7 этажей) — дезаераторное отделение, двухпролетного одноэтажного машинного отделения и пристраиваемого во вторую очередь котельного отделения.

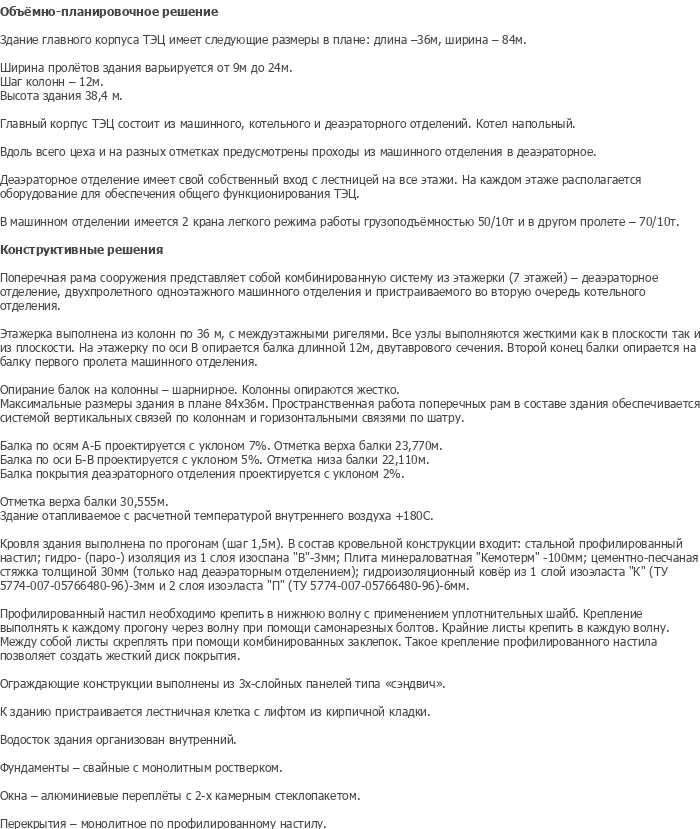

Здание главного корпуса ТЭЦ имеет следующие размеры в плане: длина — 84 м, ширина — 36 м. Ширина пролетов здания варьируется от 9 м до 24 м. Шаг колонн — 12 м. Высота здания — 38,4 м. Главный корпус ТЭЦ состоит из машинного, котельного и дезаераторного отделений. Котел напольный. Вдоль всего цеха и на разных отметках предусмотрены проходы из машинного отделения в дезаераторное.

Дезаераторное отделение имеет свой собственный вход с лестницей на все этажи. На каждом этаже располагается оборудование для обеспечения общего функционирования ТЭЦ. В машинном отделении имеется 2 крана легкого режима работы грузоподъемностью 50/10 тонн в одном пролете и 70/10 тонн в другом пролете. Балка по оси А-Б проектируется с уклоном 7%. Отметка верха балки 30,555 м. Балка по оси Б-В проектируется с уклоном 5%. Отметка низа балки 22,110 м. Балка покрытия дезаераторного отделения проектируется с уклоном 2%.

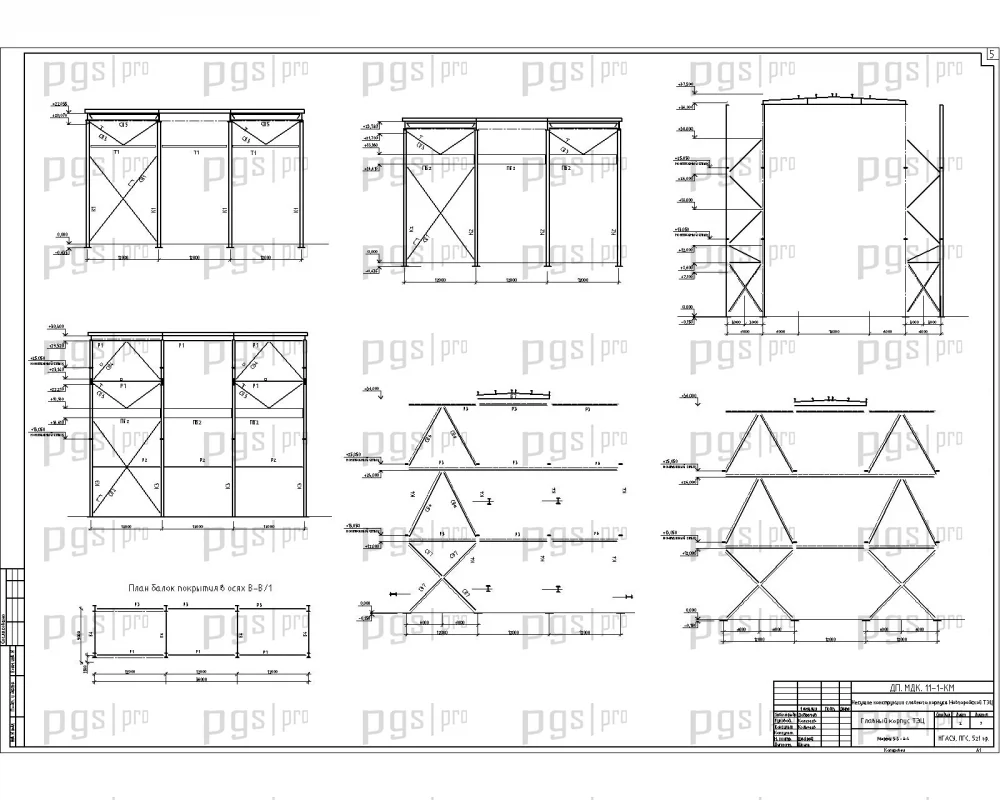

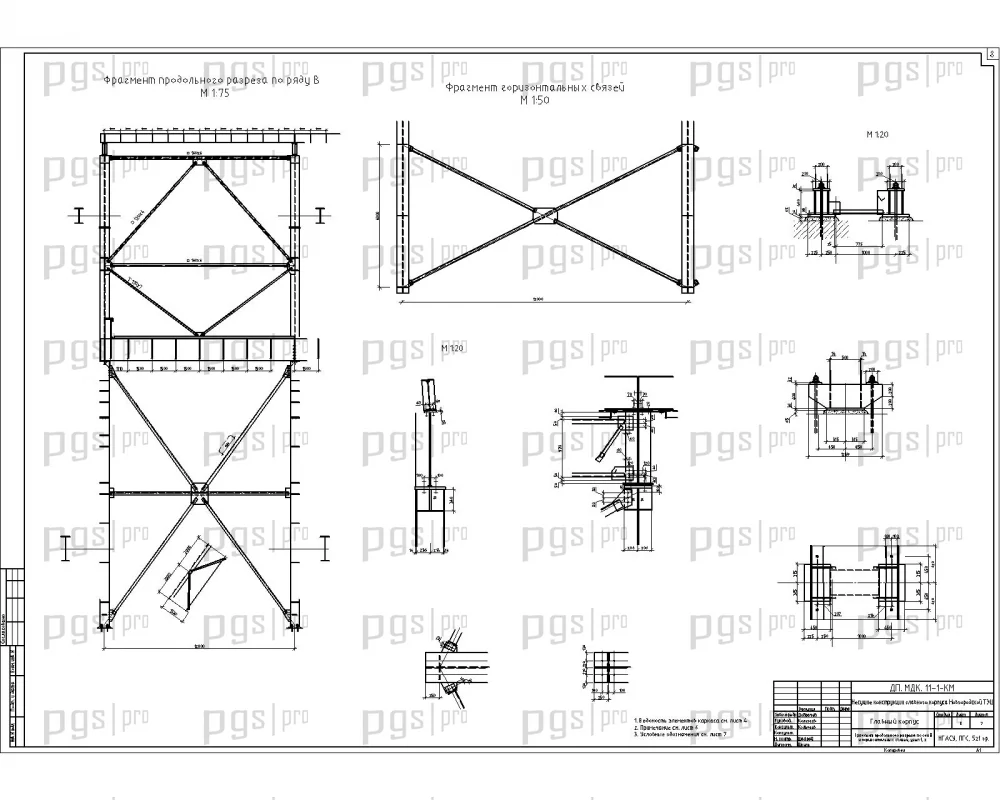

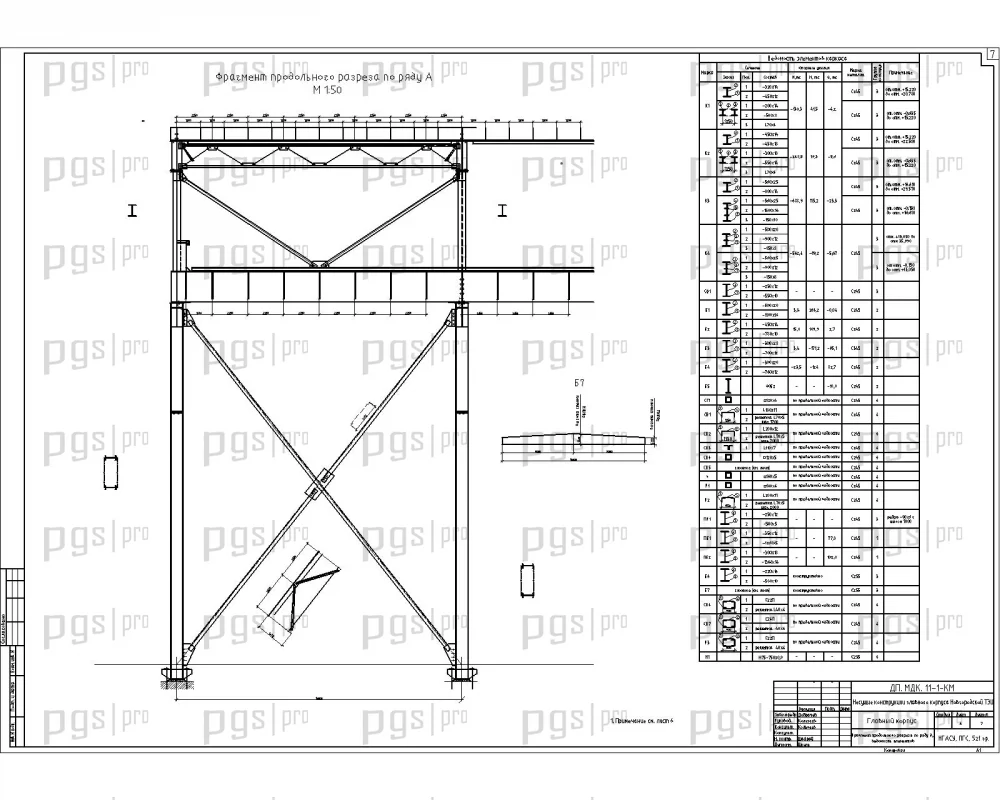

К зданию пристраивается лестничная клетка с лифтом из кирпичной кладки. Водосток здания организован внутренний. Окна — алюминиевые переплеты с двухкамерным стеклопакетом. Здание отапливаемое с расчетной температурой внутреннего воздуха +18°С. Максимальные размеры здания в плане 84×36 м. Пространственная работа поперечных рам в составе здания обеспечивается системой вертикальных связей по колоннам и горизонтальными связями по шатру.

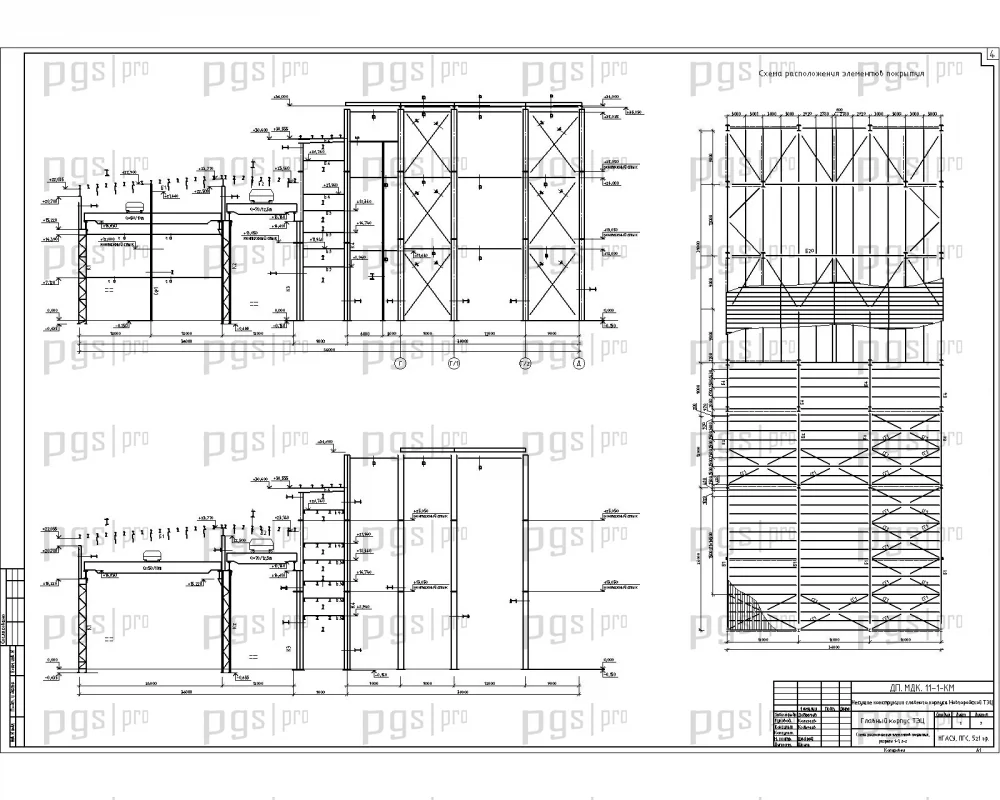

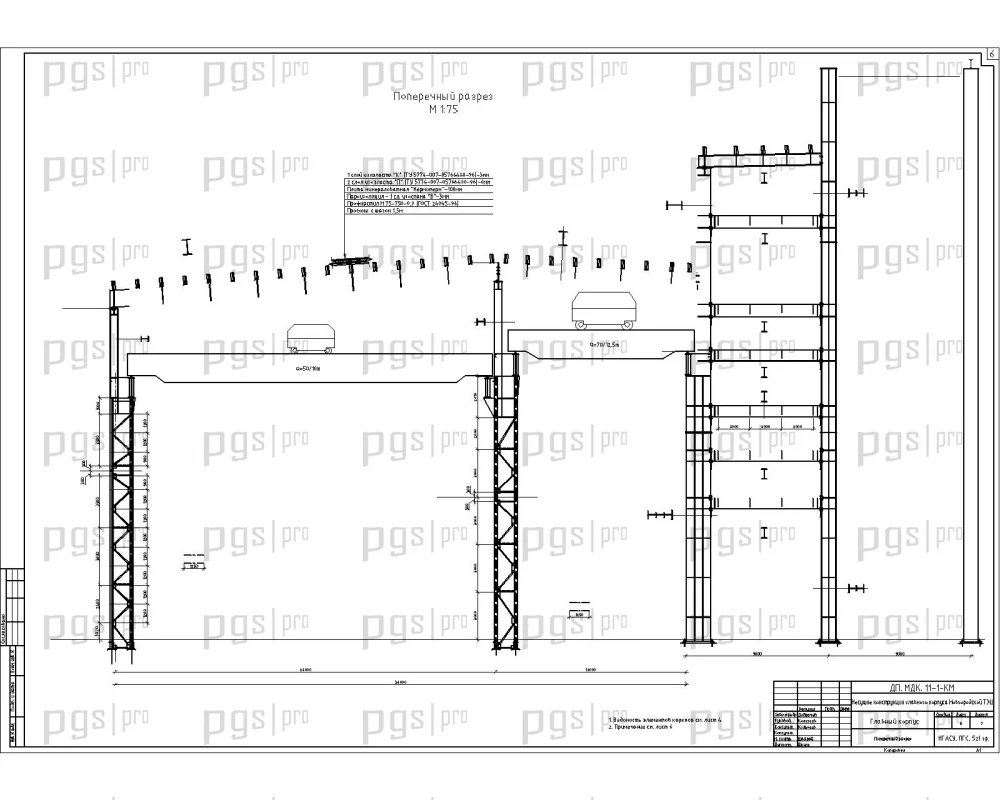

Поперечная рама сооружения представляет собой комбинированную систему из этажерки (7 этажей) — дезаераторное отделение, двухпролетного одноэтажного машинного отделения и пристраиваемого во вторую очередь котельного отделения. Этажерка выполнена из колонн высотой 36 м с междуэтажными ригелями. Все узлы выполняются жесткими как в плоскости так и из плоскости. На этажерку по оси В опирается балка длиной 12 м двутаврового сечения. Второй конец балки опирается на балку первого пролета машинного отделения. Опирание балок на колонны — шарнирное. Колонны опираются жестко. Фундаменты — свайные с монолитным ростверком.

Кровля здания выполнена по прогонам (шаг 1,5 м). В состав кровельной конструкции входит: стальной профилированный настил; гидро- и пароизоляция из 1 слоя изолана «В» толщиной 3 мм; плита минераловатная «Кемотерм» толщиной 100 мм; цементно-песчаная стяжка толщиной 30 мм (только над дезаераторным отделением); гидроизоляционный ковер из 1 слоя изоласта «К» и 2 слоев изоласта «П». Профилированный настил необходимо крепить в нижнюю волну с применением уплотнительных шайб. Крепление выполнять к каждому прогону через волну при помощи самонарезных болтов. Крайние листы крепить в каждую волну. Между собой листы скреплять при помощи комбинированных заклепок. Такое крепление профилированного настила позволяет создать жесткий диск покрытия.

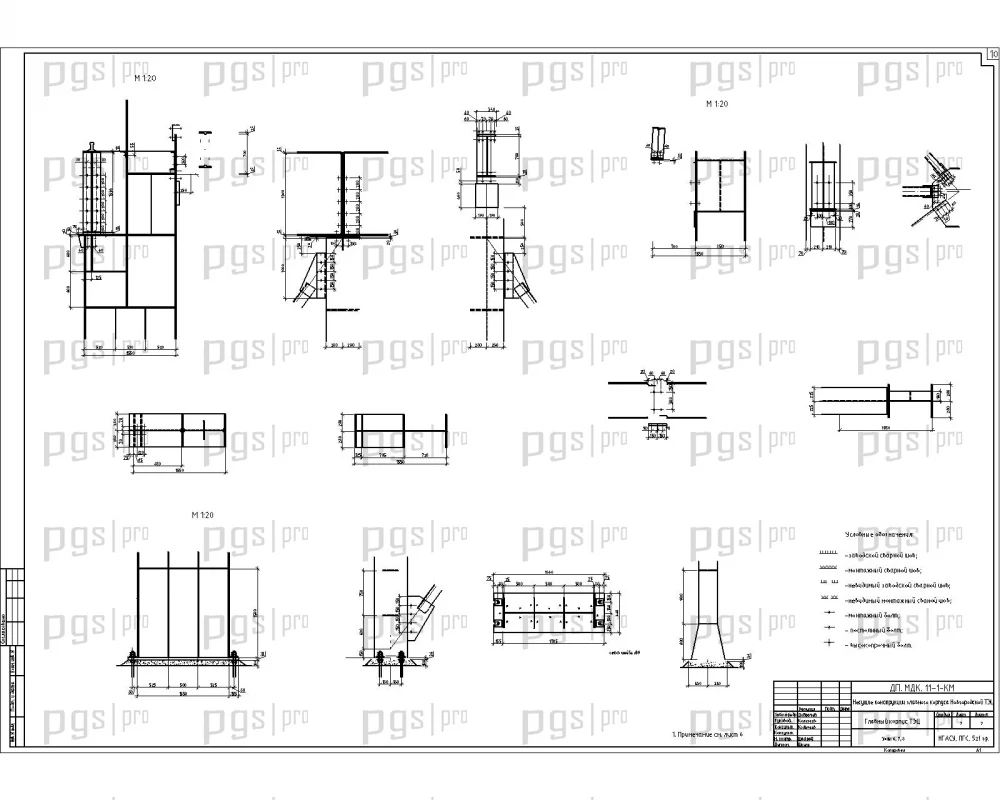

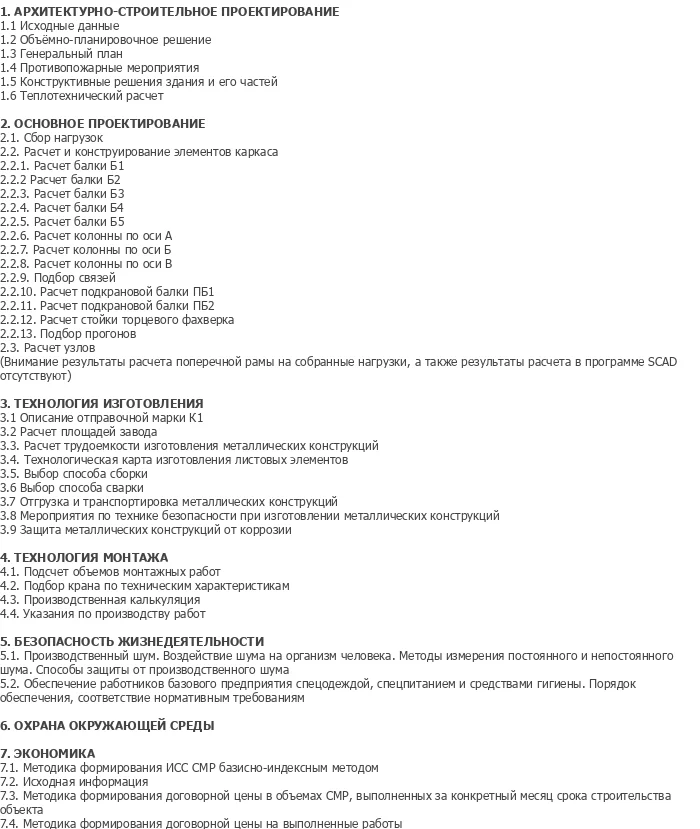

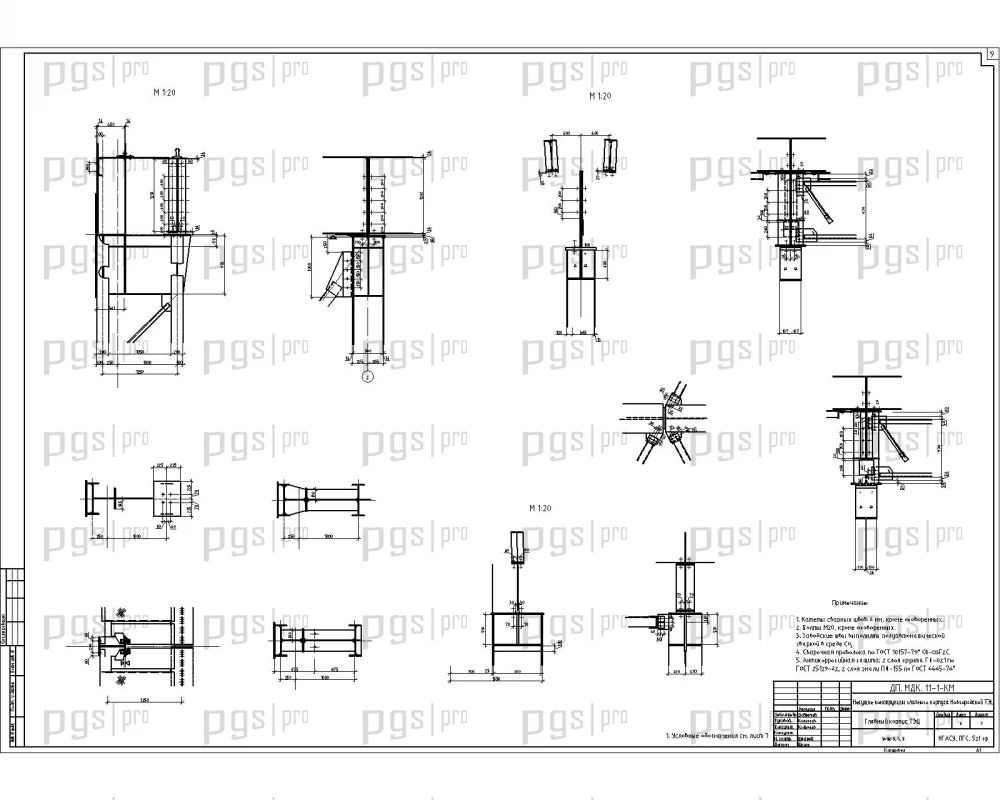

Ограждающие конструкции выполнены из трехслойных панелей типа «Сэндвич». Перекрытия — монолитные по профилированному настилу. Армирование всех монолитных железобетонных конструкций выполнено арматурой класса А400 ГОСТ 5781-82, сталь 25Г2С; А240 ГОСТ 5781-82, сталь Ст3пс ГОСТ 535-2005. Расчетно-конструктивная часть включает сбор нагрузок, расчет и конструирование элементов каркаса, расчет балок Б1-Б5, расчет колонн по осям А, Б, В, подбор связей, расчет подкрановых балок ПБ1 и ПБ2, расчет стойки торцевого фахверка, подбор прогонов, расчет узлов.

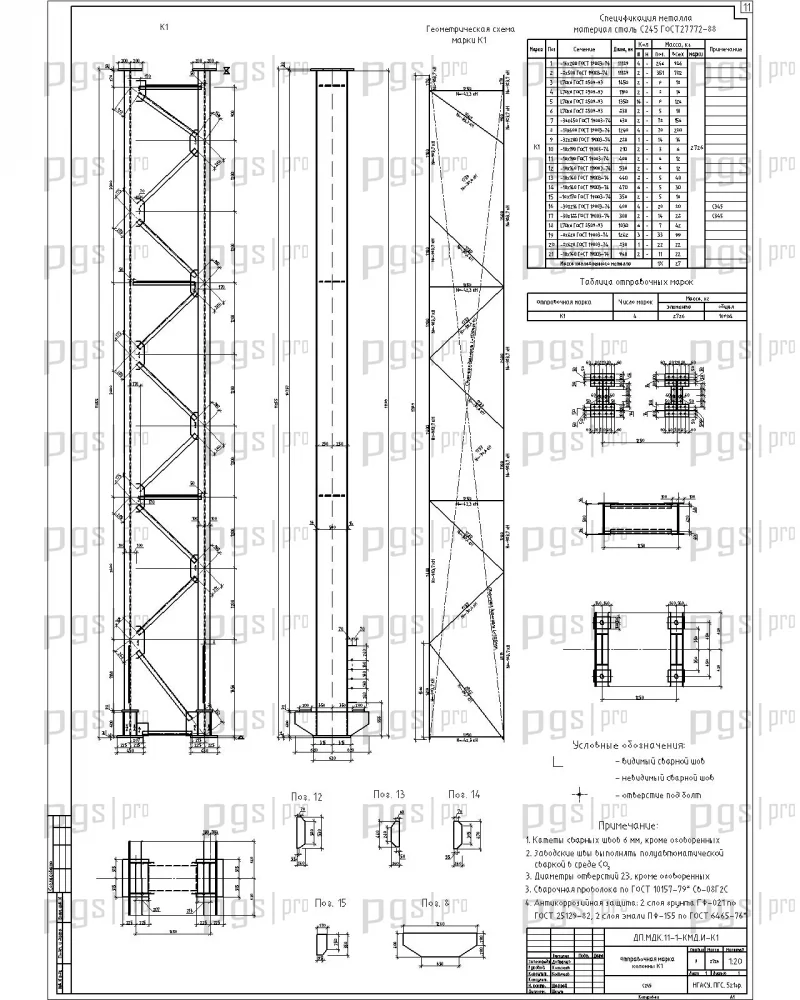

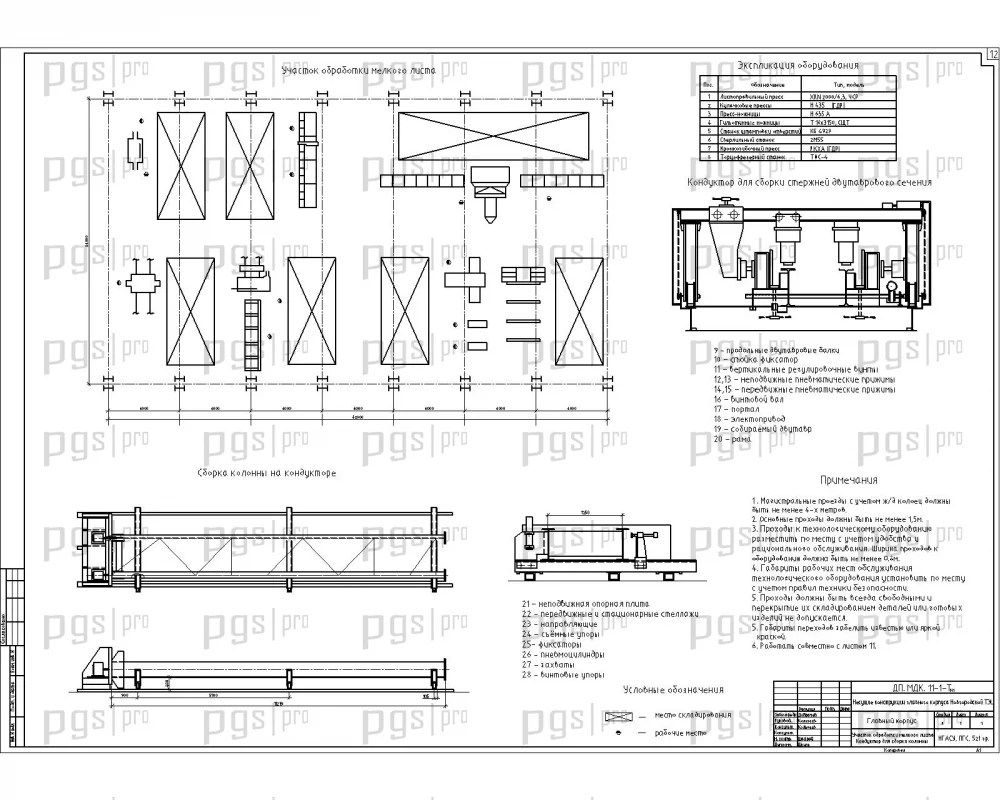

Технология изготовления металлических конструкций включает описание отправочной марки К1, расчет площадей завода, расчет трудоемкости изготовления металлических конструкций, теоретическое определение трудоемкости изготовления отправочного элемента по основным технологическим операциям, определение трудоемкости изготовления по методике ЦНИИПСК, определение трудоемкости изготовления по заводским нормам, технологическая карта изготовления листовых элементов, выбор способа сборки, способы сварки, отгрузка и транспортировка металлических конструкций, мероприятия по технике безопасности при изготовлении металлических конструкций, защита металлических конструкций от коррозии.

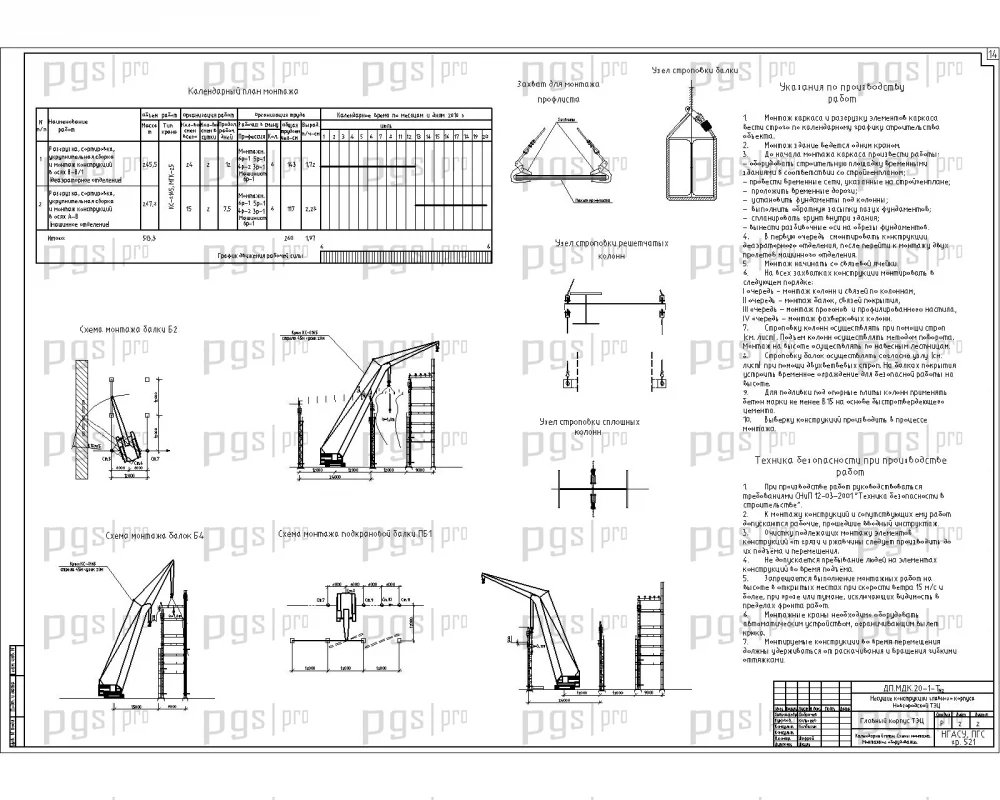

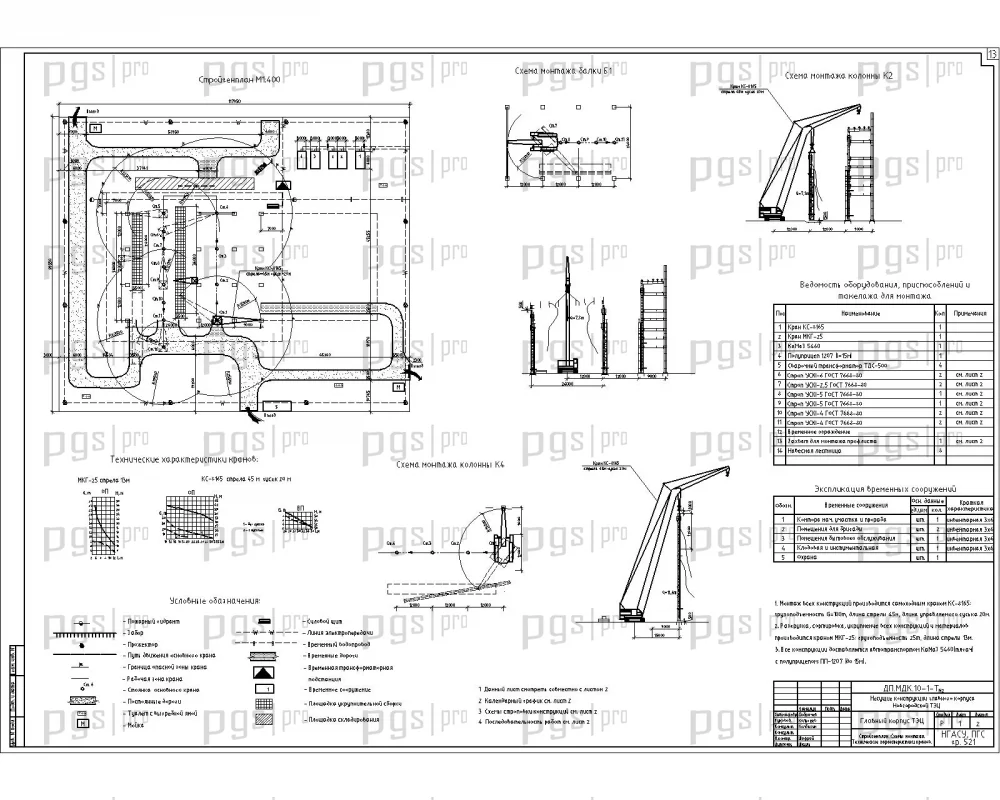

Технология монтажа металлических конструкций включает подсчет объемов монтажных работ, подбор крана по техническим характеристикам, производственную калькуляцию, общие указания по производству работ, указания по подготовке к производству работ, технологию и организацию монтажных работ, строительный генеральный план, общие требования по безопасности труда, мероприятия по безопасности работе кранов при монтаже. Монтаж выполняется с применением автокрана с последующей сваркой и антикоррозийной обработкой соединений.

Календарный план составлен с учетом технологической последовательности работ при строительстве: устройство свайных фундаментов и монолитного ростверка, монтаж стальных колонн этажерки и машинного отделения, монтаж междуэтажных ригелей и балок, монтаж покрытия, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

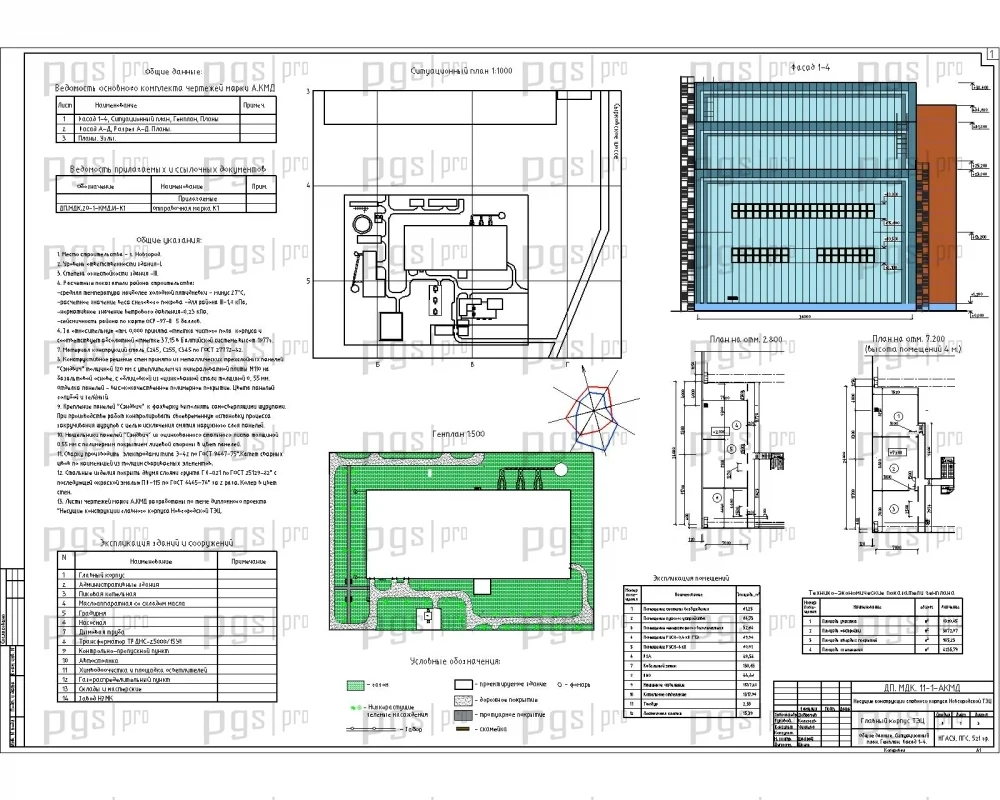

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Экономическая часть проекта включает методику формирования ИСС СМР базисно-индексным методом, исходную информацию для расчета, методику формирования договорной цены в объемах СМР, выполненных за конкретный месяц срока строительства объекта, методику формирования договорной цены на выполненные работы. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего в день, строительный объем здания, сметную стоимость 1 м² общей площади здания, нормативную продолжительность строительства и коэффициент использования основных фондов.

Диплом №3027 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: энергетическое строительство — востребованное направление в современной промышленности.
• Сложный инженерный объект: комбинированная система с семиэтажной этажеркой дезаераторного отделения, двухпролетным машинным отделением и пристраиваемым котельным отделением, высота до 38,4 м.
• Полная комплектация: 150 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайные фундаменты с монолитным ростверком, стальной каркас этажерки высотой 36 м, колонны с междуэтажными ригелями, профилированный настил, трехслойные панели — расчет и конструирование всех основных элементов.
• Ручной расчет: расчет конструкций выполнен вручную, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Практическая направленность: технология изготовления и монтажа металлических конструкций, календарный план, строительный генплан, сметная часть с ИСС СМР.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3027 по доступной цене — 2 900 рублей.
