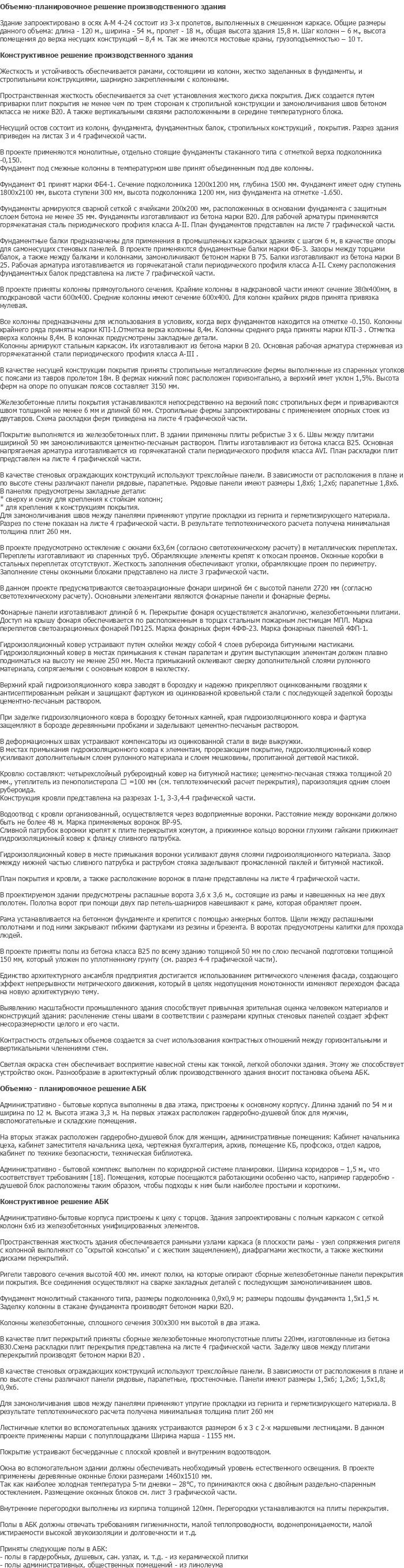

Дипломный проект №3028 «Ремонтно-механический цех завода подшипников скольжения в г. Тамбов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для ремонта и обслуживания подшипников скольжения. Проект выполнен с учётом климатических условий Тамбовской области и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части в формате AutoCAD, что полностью соответствует требованиям вузовской подготовки по направлению промышленное и гражданское строительство.

Проектируемый объект — ремонтно-механический цех завода подшипников скольжения в городе Тамбов, предназначенный для ремонта и обслуживания подшипников скольжения. Данный шаблон проекта разработан с учётом современных требований к промышленным зданиям машиностроительной отрасли, энергоэффективности и технологической функциональности. Особенность проекта — применение железобетонного каркаса с пролётами 18 м, что обусловлено технологическими требованиями размещения ремонтного оборудования, мостовых кранов грузоподъёмностью 10 тонн и транспортных коммуникаций.

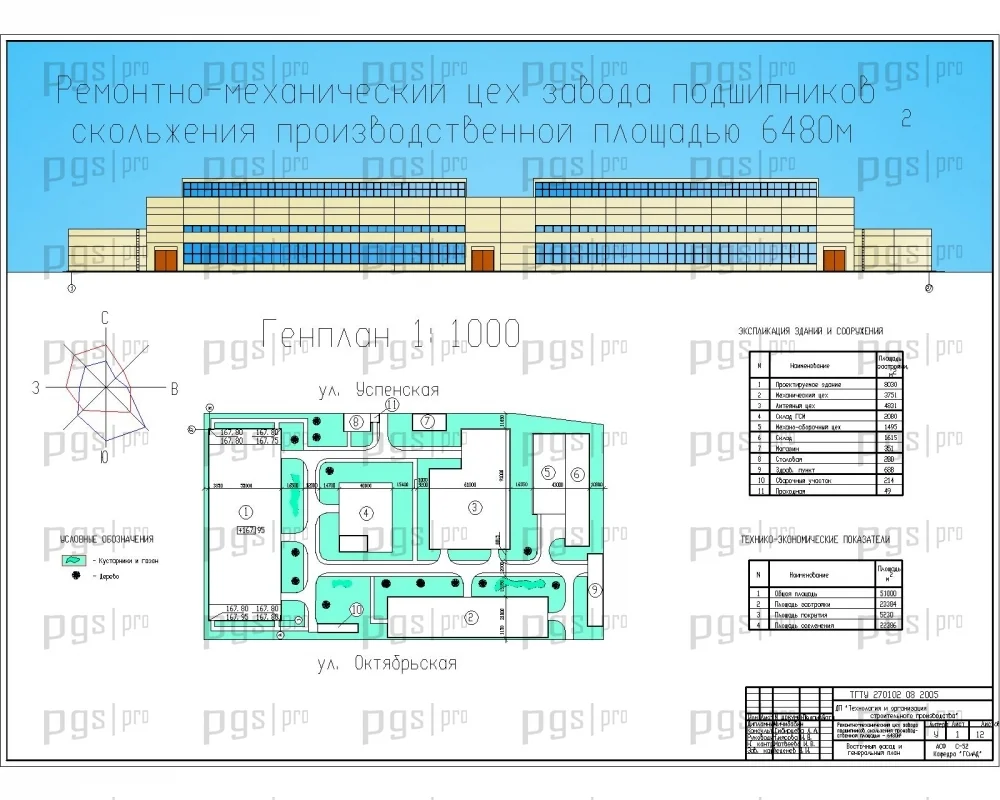

Здание имеет следующие габаритные размеры: длина — 120 м, ширина — 54 м. Ширина пролётов составляет 18 м, шаг колонн — 6 м. Высота производственного зала до низа несущих конструкций — 8,4 м. Также имеются мостовые краны грузоподъёмностью 10 тонн. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий машиностроительной отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3028 предлагает оптимальное соотношение цены и качества.

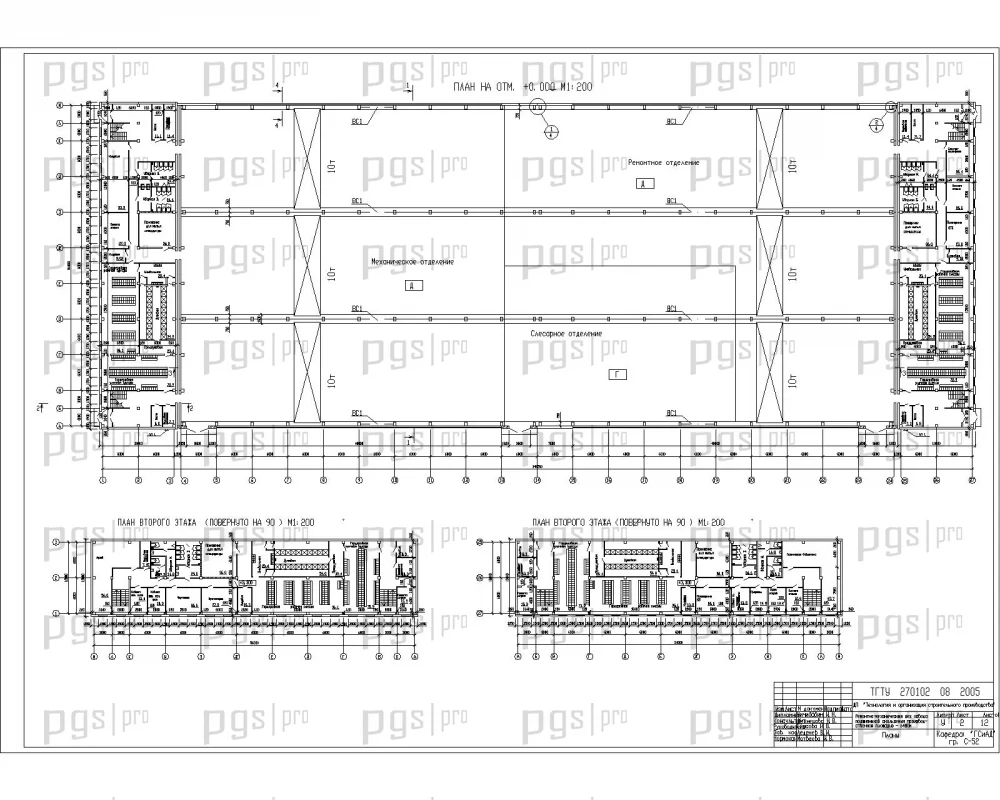

К зданию пристроен административно-бытовой корпус (АБК) на два этажа с длиной 54 м и шириной 12 м. Высота этажа — 3,3 м. На первых этажах расположен гардеробно-душевой блок для мужчин, вспомогательные и складские помещения. На вторых этажах расположен гардеробно-душевой блок для женщин, административные помещения: кабинет начальника цеха, кабинет заместителя начальника цеха, чертежная бухгалтерия, архив, помещение КБ, профсоюз, отдел кадров, кабинет по технике безопасности, техническая библиотека. АБК выполнен по коридорной системе планировки с шириной коридоров 1,5 м. Помещения, которые посещаются работающими особенно часто, например гардеробно-душевой блок, расположены таким образом, чтобы подходы к ним были наиболее простыми и короткими.

Функциональные связи в здании решены с учётом специфики ремонтного производства и требований к технологическим потокам оборудования, деталей и персонала. Планировочная структура цеха базируется на чётком разделении основного производственного зала, вспомогательных помещений, административно-бытового комплекса (АБК) и складских помещений.

Основной производственный зал имеет габаритные размеры 120 × 54 м с высотой до низа несущих конструкций 8,4 м. В здании предусмотрены распашные ворота 3,6 × 3,6 м, состоящие из рамы и навешенных на неё двух полотен. Полотна ворот при помощи двух пар петель-шарниров навешивают к раме, которая обрамляет проём. Рама устанавливается на бетонном фундаменте и крепится с помощью анкерных болтов. Щели между рассчелинами полотнами и под ними закрывают гибкими фартуками из резины и брезента. В воротах предусмотрены калитки для прохода людей.

Архитектурный облик здания формируется ритмическим членением фасада, создающего эффект перпендикулярного метрического движения, который в целях недопущения монотонности изменяют переходом фасада на новую архитектурную тему. Выявлению масштабности промышленного здания способствует привычная зрительная оценка человеком материалов и конструкций здания: расчленение стены швами в соответствии с размерами крупных стеновых панелей создаёт эффект несоразмерности целого и его части. Контрастность отдельных объёмов создаётся за счёт использования контрастных отношений между горизонтальными и вертикальными членениями стен. Светлая окраска стен обеспечивает восприятие навесной стены как тонкой, лёгкой оболочки здания. Этому же способствует устройство окон. Разнообразие в архитектурный облик производственного здания вносит постановка объёма АБК.

Жёсткость и устойчивость обеспечивается рамами, состоящими из колонн, жёстко заделанных в фундаменты, и стропильных конструкций, шарнирно закреплённых с колоннами. Пространственная жёсткость обеспечивается за счёт установления жёсткого диска покрытия. Диск создаётся путём приварки плит покрытия не менее чем по трём сторонам к стропильной конструкции и замоноличивания швов бетоном класса не ниже B20. А также вертикальными связями, расположенными в середине температурного блока.

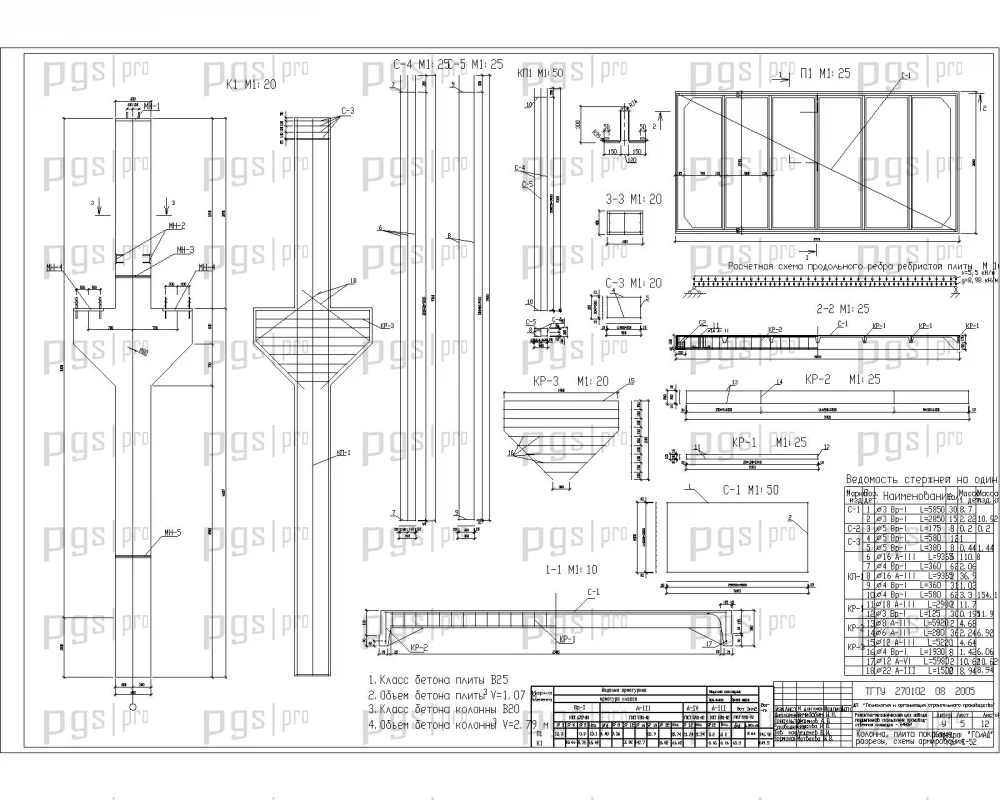

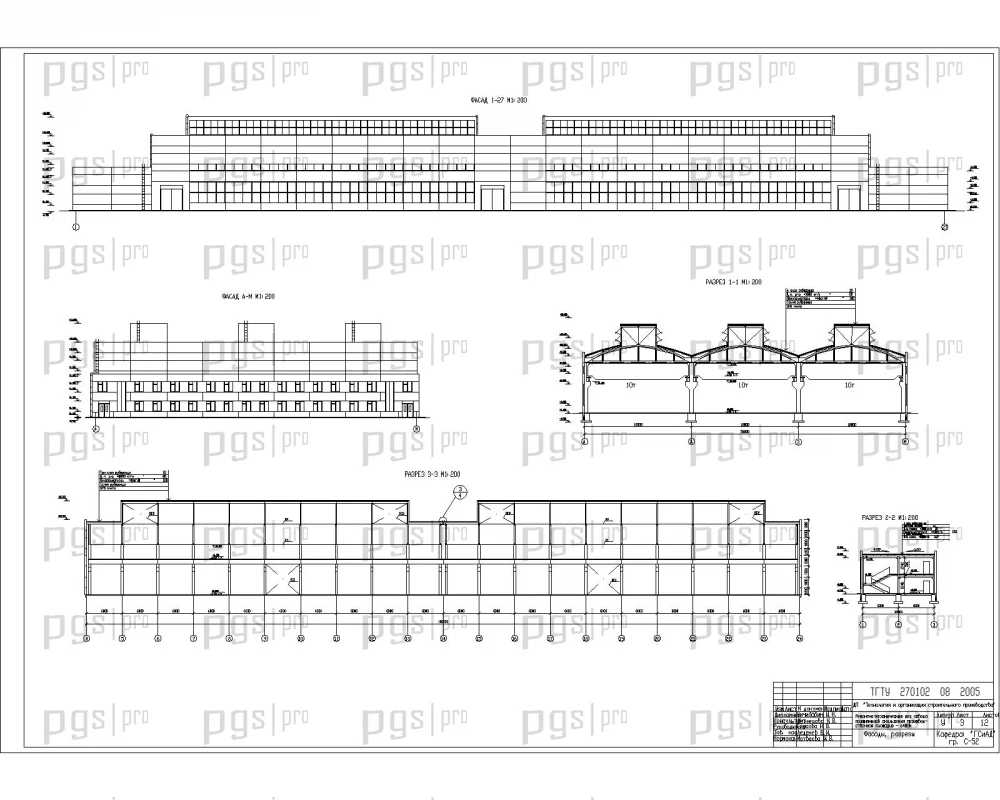

Несущий остов состоит из колонн, фундаментных балок, стропильных конструкций, покрытия. Разрез здания приведён на листах 3 и 4 графической части. В проекте применяются монолитные, отдельно стоящие фундаменты стаканного типа с отметкой верха подколонника -0,150. Фундамент под смежные колонны в температурном шве принят объединённым под две колонны. Фундамент Ф1 принят марки ФБ4-1. Сечение подколонника 1200×1200 мм, глубина 1500 мм. Фундамент имеет одну ступень 1800×2100 мм, высота ступени 300 мм, высота подколонника 1200 мм, низ фундамента на отметке -1,650.

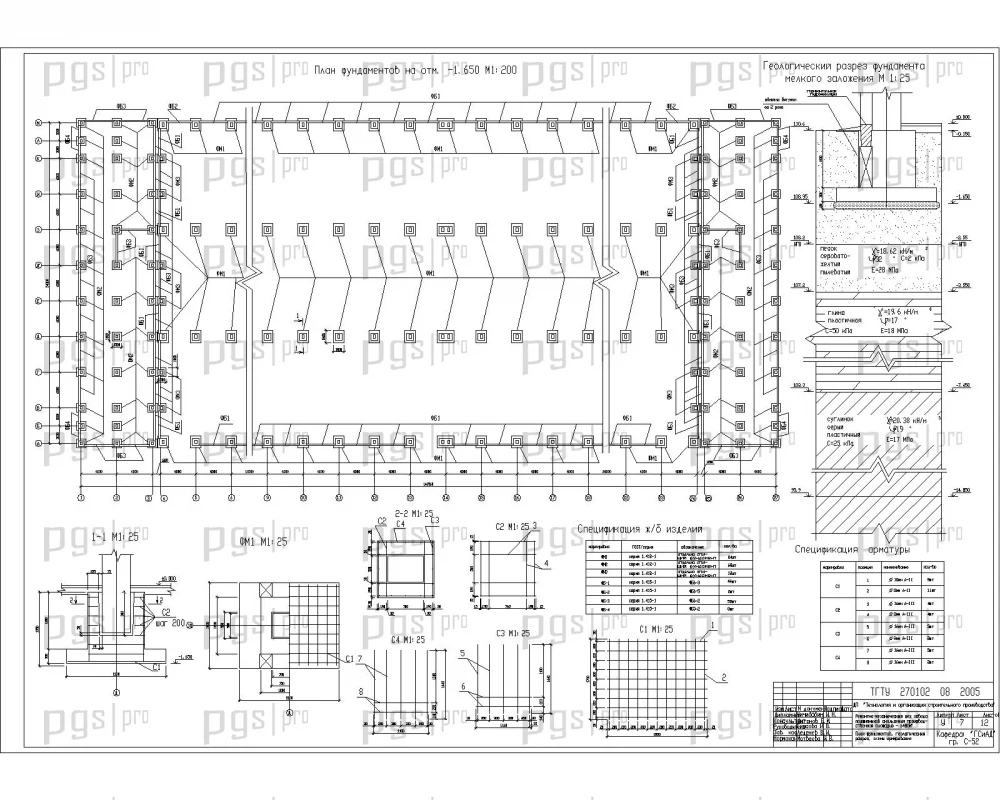

Фундаменты армированы стальной сеткой с ячейками 200×200 мм, расположенных в основании фундамента с защитным слоем бетона не менее 35 мм. Фундаменты изготавливают из бетона марки B20. Для рабочей арматуры применяется горячекатаная сталь периодического профиля класса A-II. План фундаментов представлен на листе 7 графической части. Фундаментные балки предназначены для применения в промышленных каркасных зданиях шириной 6 м, в качестве опор для самонесущих стеновых панелей. В проекте применяются фундаментные балки марки БФ-3. Зазоры между торцами балок, а также между балками и колоннами, замоноличивают бетоном марки B75. Балки изготавливают из бетона марки B25. Рабочая арматура изготавливается из горячекатаной стали периодического профиля класса A-II. Схема расположения фундаментных балок представлена на листе 7 графической части.

В проекте приняты колонны прямоугольного сечения. Крайние колонны в надкрановой части имеют сечение 380×400 мм, в подкрановой части 600×400. Средние колонны имеют сечение 600×400. Для колонн крайних рядов принята привязка 250 мм. Колонны предназначены для использования в условиях, когда верх фундаментов находится на отметке -0,150. Колонны крайнего ряда приняты марки КП1-1. Отметка верха колонны 8,4 м. Колонны среднего ряда приняты марки КП1-3. Отметка верха 8,4 м. В колоннах предусмотрены закладные детали. Колонны армированы стальным каркасом. Изготавливаются из бетона марки B20. Основная рабочая арматура стержневая из горячекатаной стали периодического профиля класса A-III.

В качестве несущей конструкции покрытия приняты стропильные металлические фермы выполненные из спаренных уголков с поясами из тавров пролётом 18 м. В фермах нижний пояс расположен горизонтально, а верхний имеет уклон 1,5%. Высота фермы на опоре по отпускам поясов составляет 3150 мм. Железобетонные плиты покрытия устанавливаются непосредственно на верхний пояс стропильных ферм и привариваются швом толщиной не менее 6 мм и длиной 60 мм. Стропильные фермы запроектированы с применением опорных стоек из двутавров. Схема раскладки ферм приведена на листе 4 графической части. Покрытие выполняется из железобетонных плит ребристые 3 × 6 м. Швы между плитами шириной 50 мм замоноличиваются цементно-песчаным раствором. Плиты изготавливают из бетона класса B25. Основная рабочая арматура прямоугольного сечения из горячекатаной стали периодического профиля класса AVI. План раскладки плит представлен на листе 4 графической части.

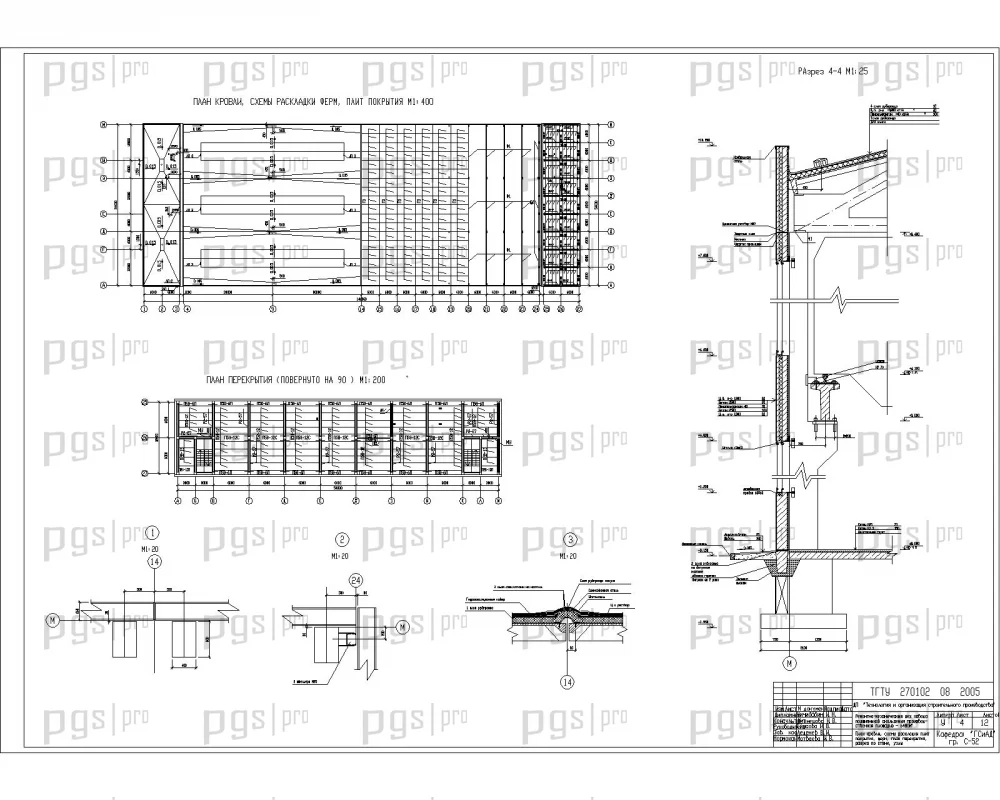

В качестве стеновых ограждающих конструкций используют трёхслойные панели. В зависимости от расположения в плане и высоте стены различают панели рядовые, парапетные. Рядовые панели имеют размеры 1,8×6 м; парапетные 1,8×6 м. В панелях предусмотрены закладные детали: сварки и снизу для крепления к стойкам или колонне; для крепления к конструкциям покрытия. Для замоноличивания швов между панелями применяют упругие прокладки из гернита и герметизирующего материала. Разрез по стене показан на листе 4 графической части. В результате теплотехнического расчёта получена минимальная толщина плит 260 мм.

В проекте предусмотрено остекление с окнами 6×3,6 м (согласно светотехническому расчёту) в металлических переплётах. Переплёты изготавливают из спаренных труб. Обрамляющие элементы крепят к откосам проёмов. Оконные коробки в стальных переплётах отсутствуют. Жёсткость заполнения обеспечивают уголки, обрамляющие проём по периметру. Заполнение стены оконными блоками представлено на листе 3 графической части. В данном проекте предусматриваются светозащитные фонари шириной 6 м с высотой панели 2720 мм (согласно светотехническому расчёту). Основными элементами являются фонарные панели и фонарные фермы. Фонарные панели изготавливают длиной 6 м. Перекрытия фонаря осуществляется аналогично, железобетонными плитами. Доступ на крышу фонаря обеспечивается по расположенным в торцах стальным пожарным лестницам МПЛ. Марка переплётов светозащитных фонарей П0125. Марка фонарных ферм 4ФФ-23. Марка фонарных панелей 4ФП-1.

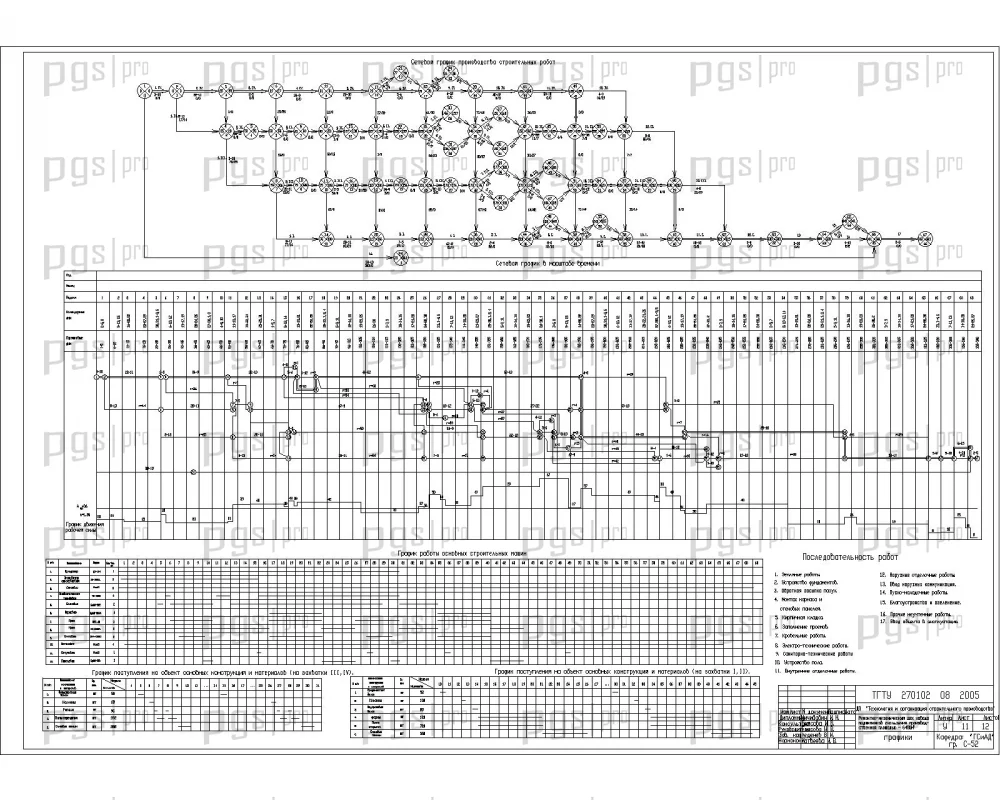

В организационной части дипломного проекта разработаны сетевой график, строительный генплан и технико-экономические показатели. Сетевой график составлен с учётом технологической последовательности монтажных работ: возведение фундаментов, монтаж колонн, стропильных ферм, подкрановых балок, связей, ограждающих конструкций, устройство кровли, отделочные работы. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

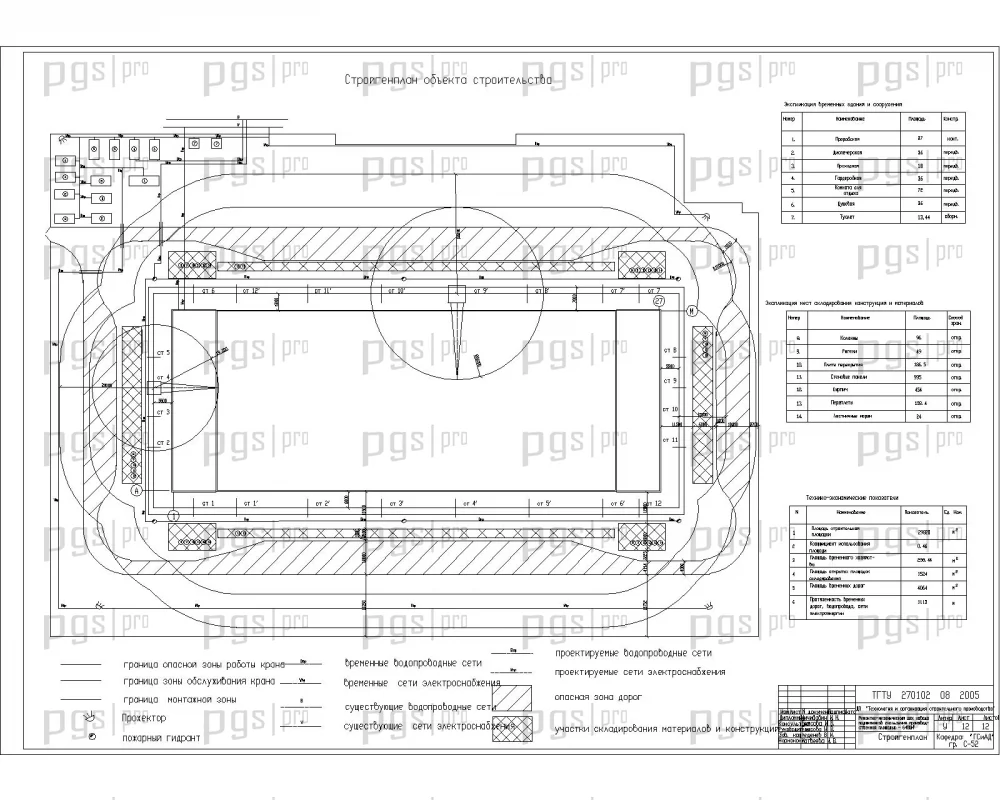

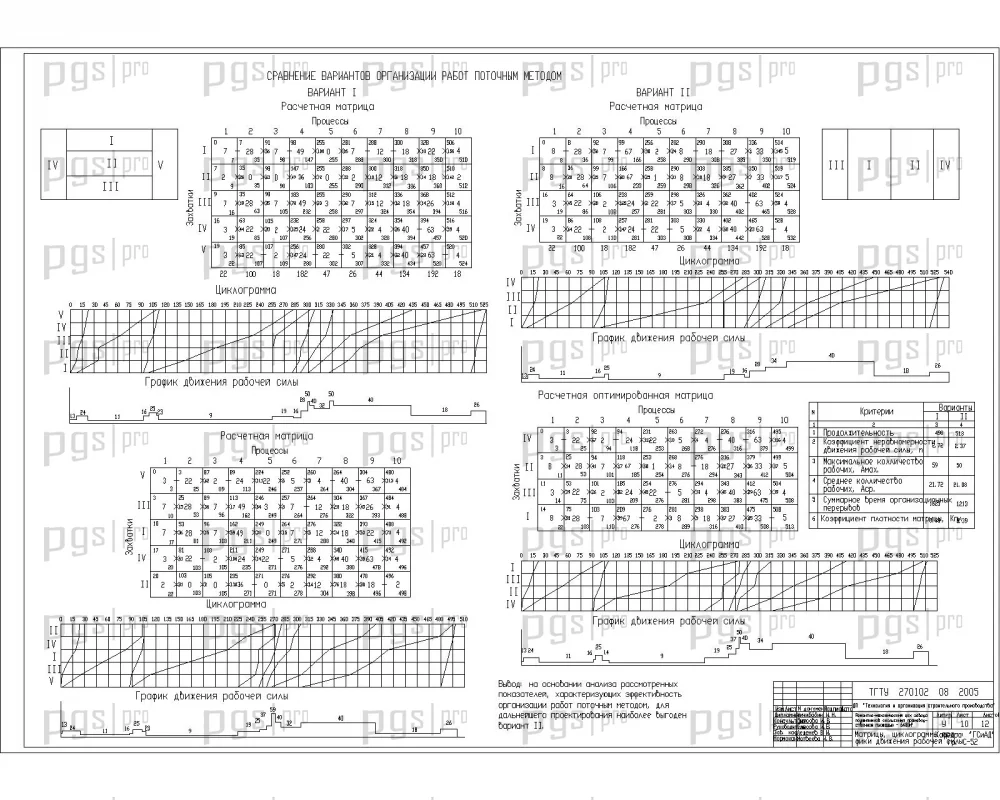

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. В состав графической части входят общеплощадочный стройгенплан и сравнение вариантов организации работ поточным методом.

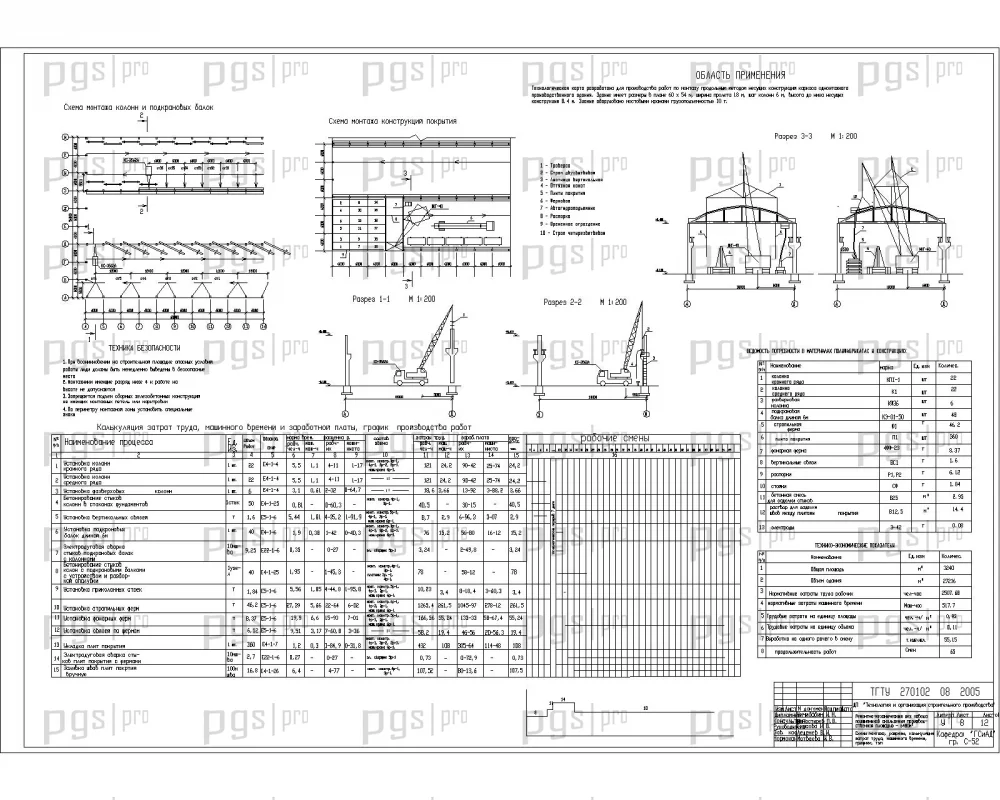

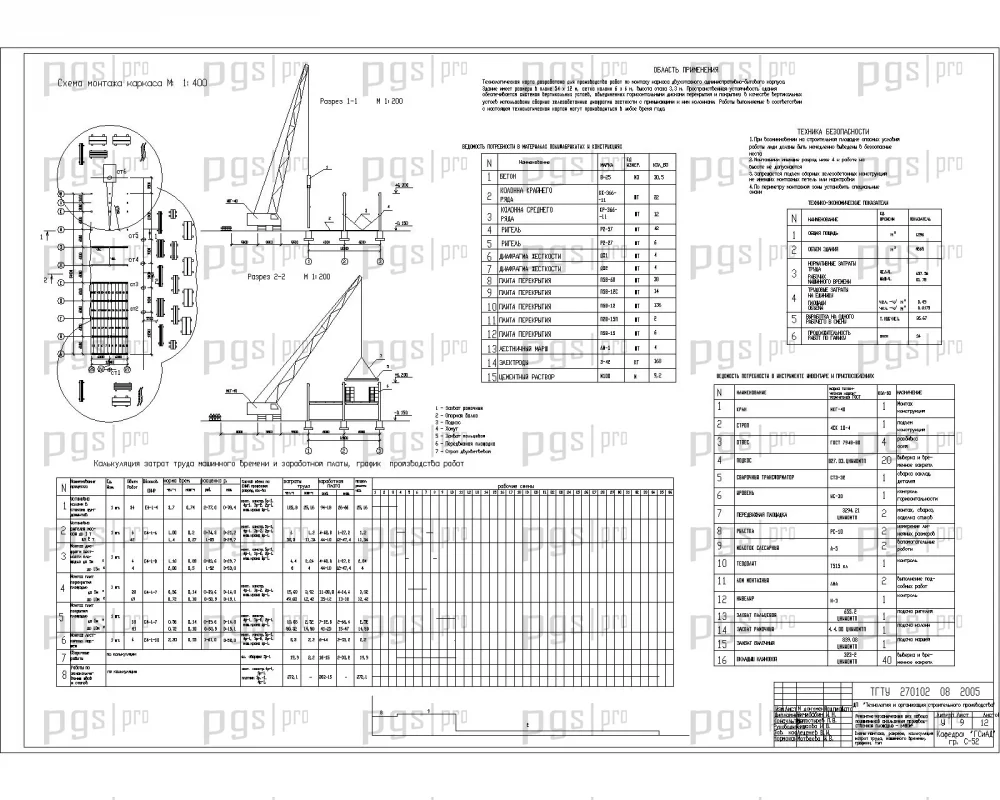

Технологическая часть диплома включает разработку технологических карт на монтаж каркаса одноэтажного промышленного здания продольным методом и монтаж каркаса двухэтажного административно-бытового корпуса. Рассмотрены вопросы выбора метода производства работ, калькуляции затрат труда и машинного времени, карточки-определителя работ, графика движения рабочей силы. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита деревянных элементов от гниения и возгорания. В разделе оснований и фундаментов выполнён расчёт отдельно стоящих столбчатых фундаментов на естественном основании. Проведено сравнение вариантов организации работ поточным методом с разработкой сетевой модели, построением и оптимизацией сетевого графика в масштабе времени, расчётом потребности в материально-технических, транспортных ресурсах, теплоснабжении строительной площадки.

Диплом №3028 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная тематика: проектирование ремонтно-механического цеха — специализированное и востребованное направление в машиностроительном строительстве.
• Сложная конструктивная схема: железобетонный каркас с пролётами 18 м, мостовые краны 10 тонн, светозащитные фонари — объект повышенной сложности.

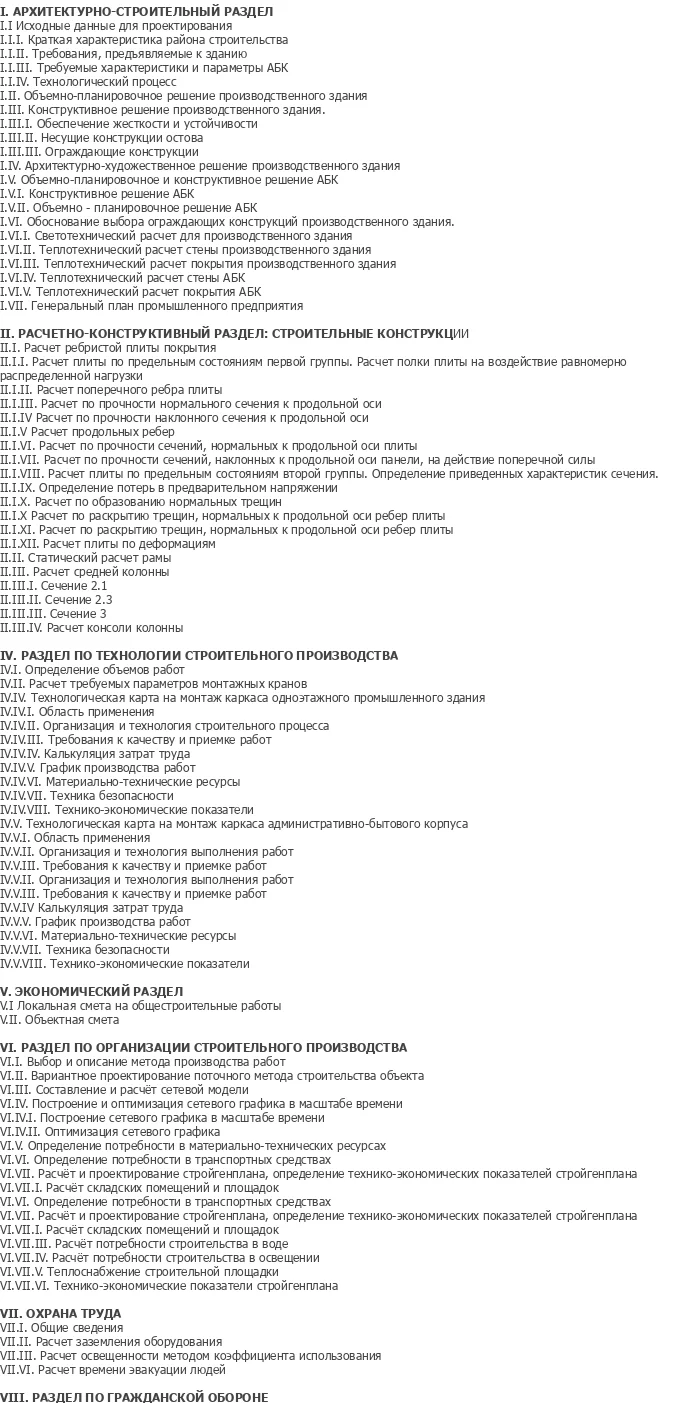

• Полная комплектация: 185 листов пояснительной записки и 12 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты (монолитные стаканного типа), колонны, стропильные фермы, плиты покрытия, трёхслойные панели — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологические карты, сетевой график, строительный генплан, сравнение вариантов организации работ, технико-экономические показатели.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды и гражданской обороне.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3028 по доступной цене — 4 000 рублей.
