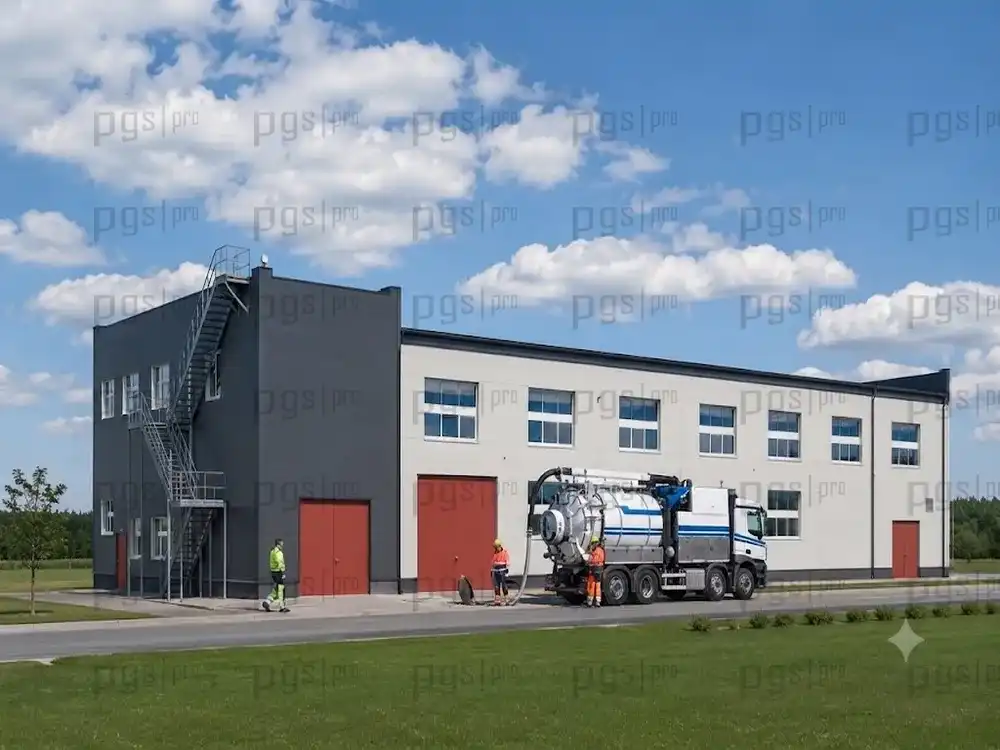

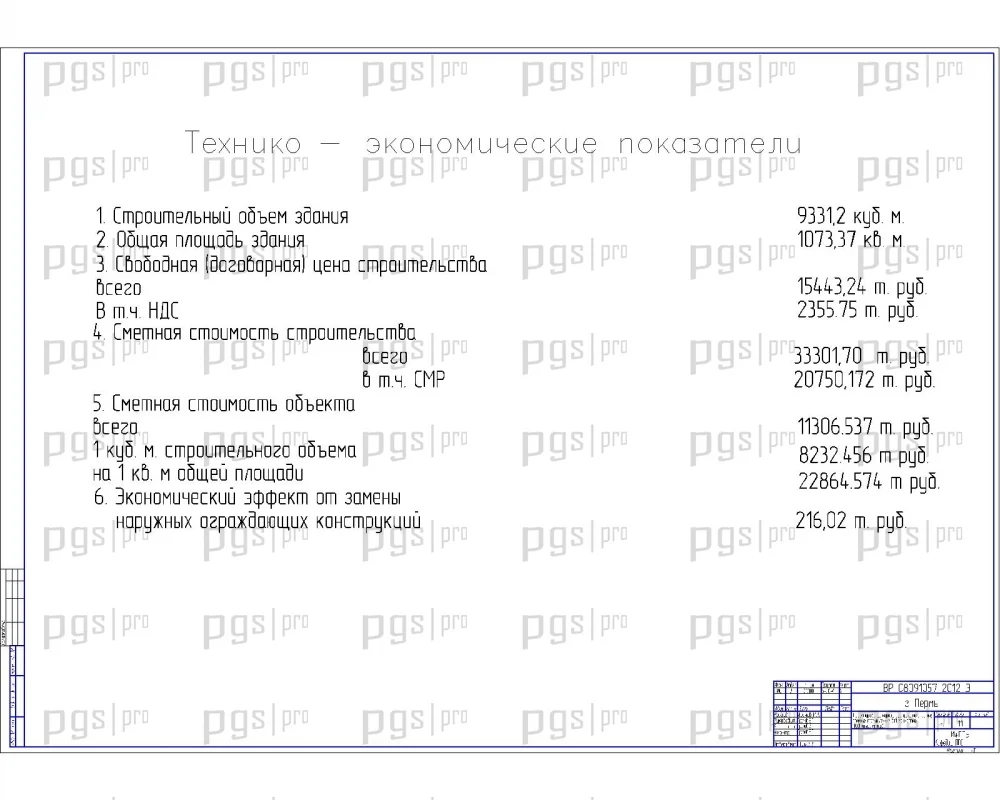

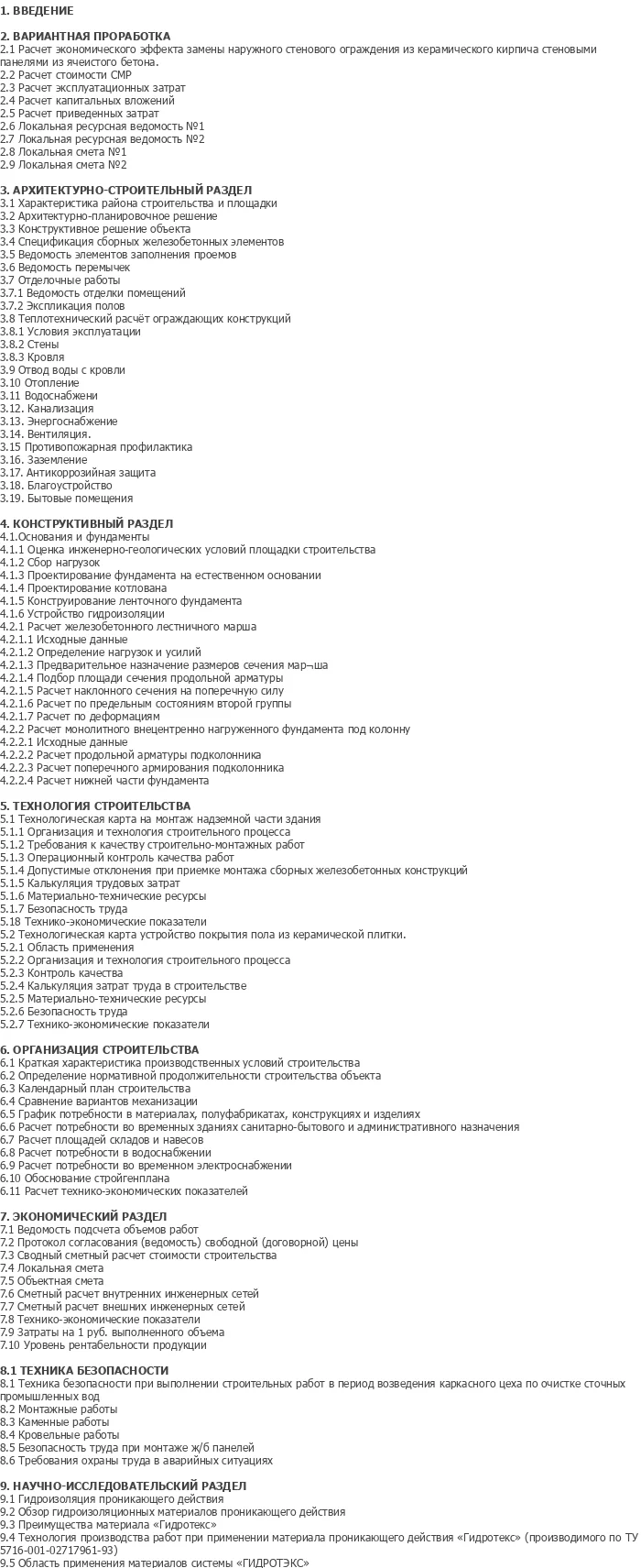

Диплом ПГС цех по очистки сточных промышленных вод состоит из 11 чертежей автокада и 152 листов word пояснительной записки. Проектируемой здания с пролетом прямоугольной формы шириной 18 метров и длинной 42 метра, шаг колонн 6 метров. С торца цеха пристроен двухэтажный корпус АБК, шириной 6 метров.

Конструктивные решения:
- Схема здания: каркасная сборная для цеха и стеновая для АБК;
- Фундамент: под цехом столбчатые стаканного типа, под АБК ленточный;
- Колонны: сечением 400 х 400 мм;
- Стены: цеха панели, АБК кирпичные;
- Перекрытия: ж.б. плиты;
- Крыша: плоская.

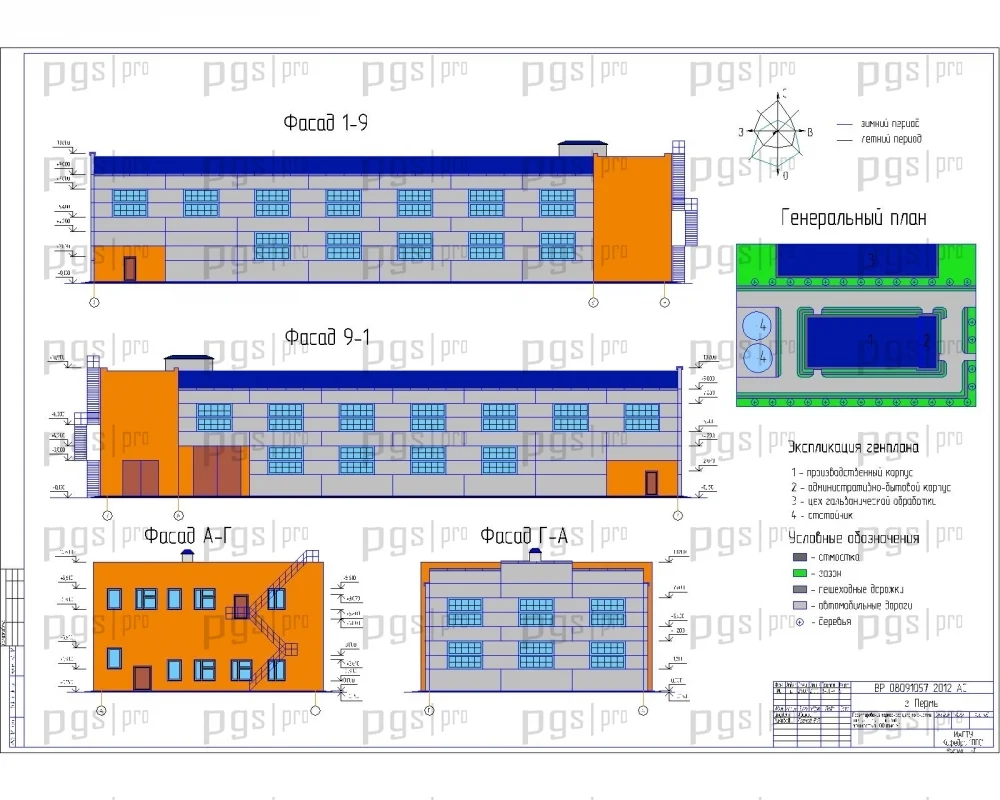

Габаритные размеры здания:
Длина: 48,0 м;
Ширина: 18,0 м;
Высота: 10,8 м.

Расчет конструкций: ручным способом.

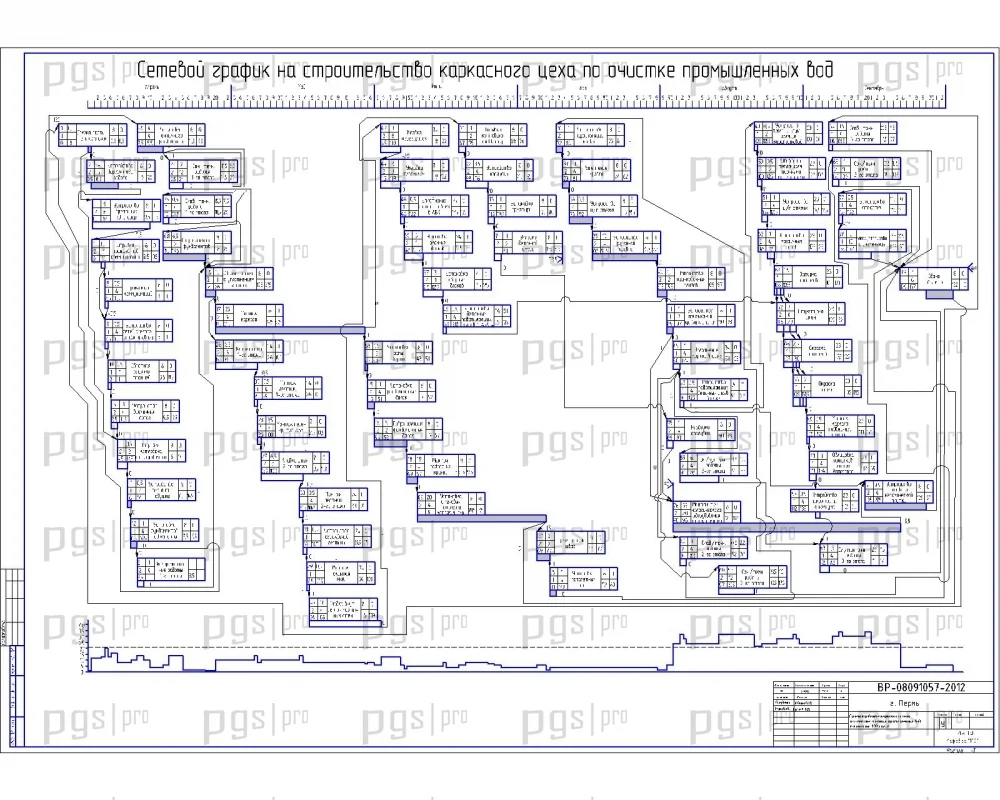

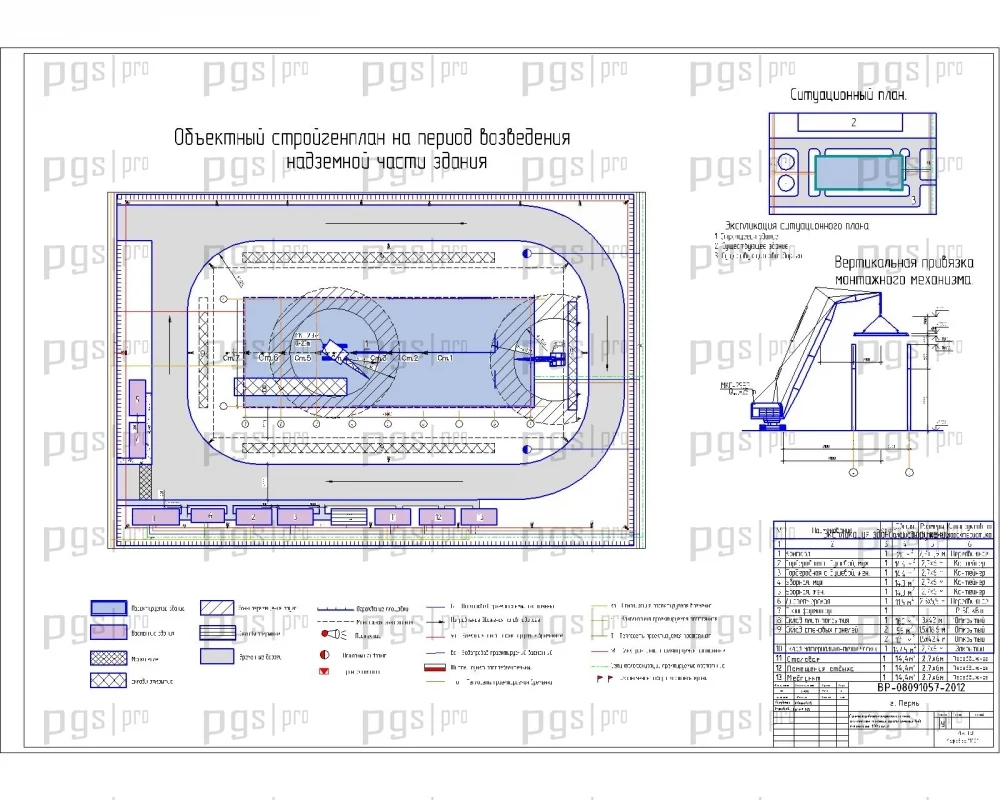

Технологические карты (ППР) на следующие работы:

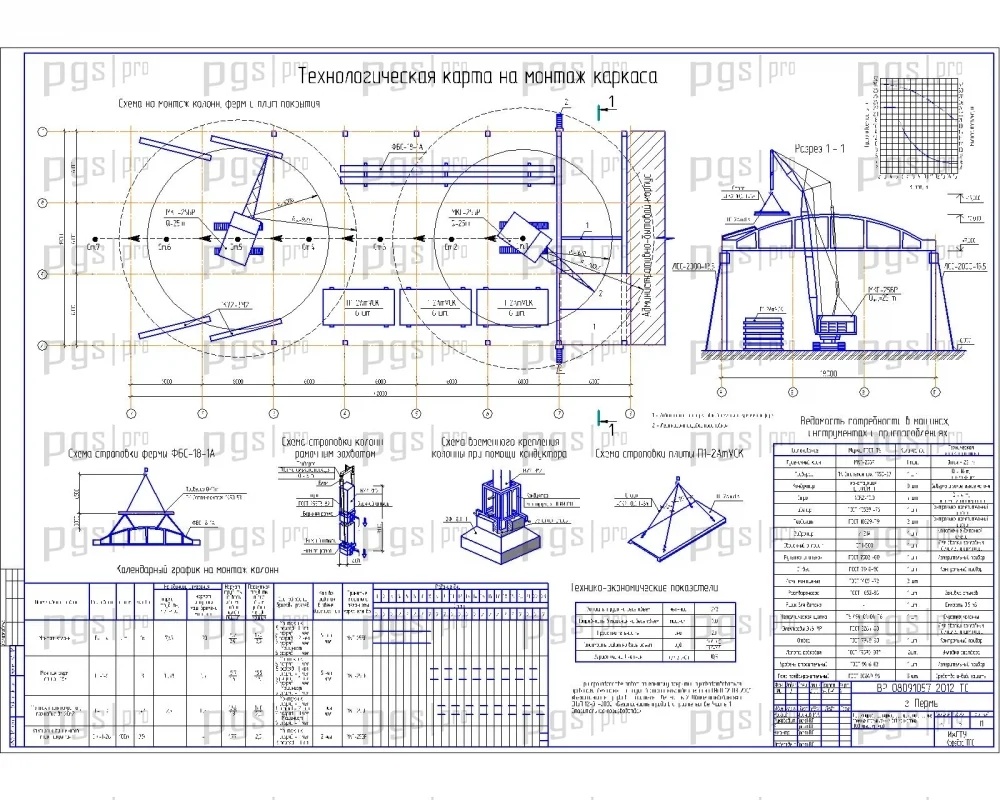

- на монтаж каркаса;

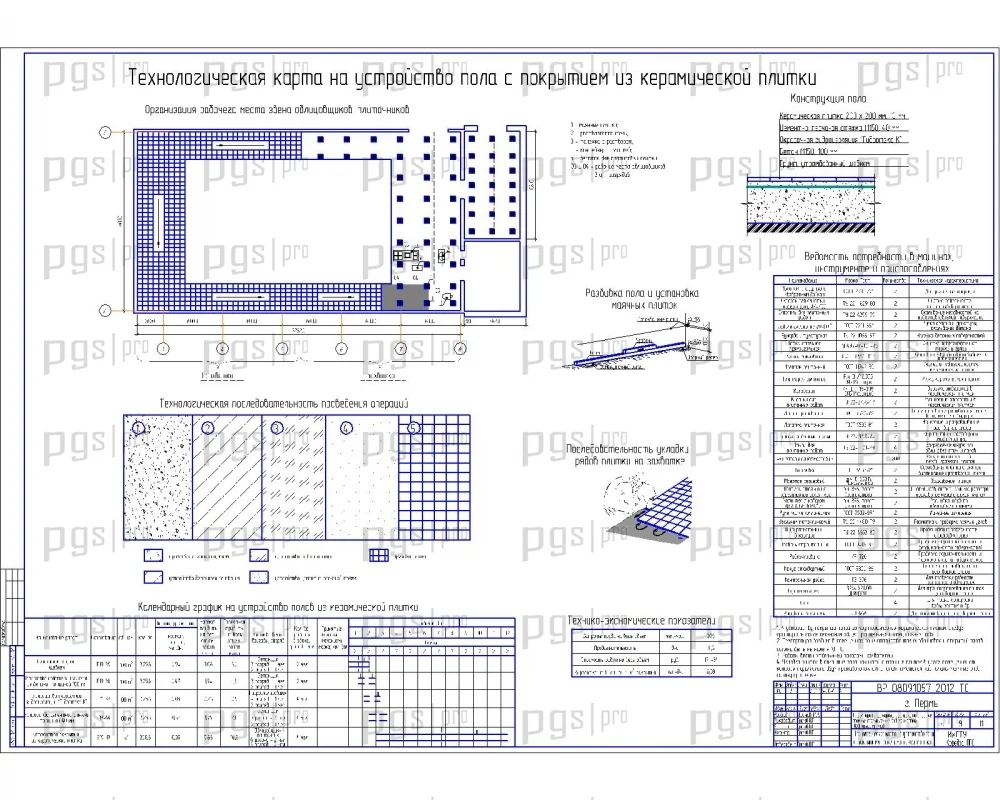

- на устройство пола.

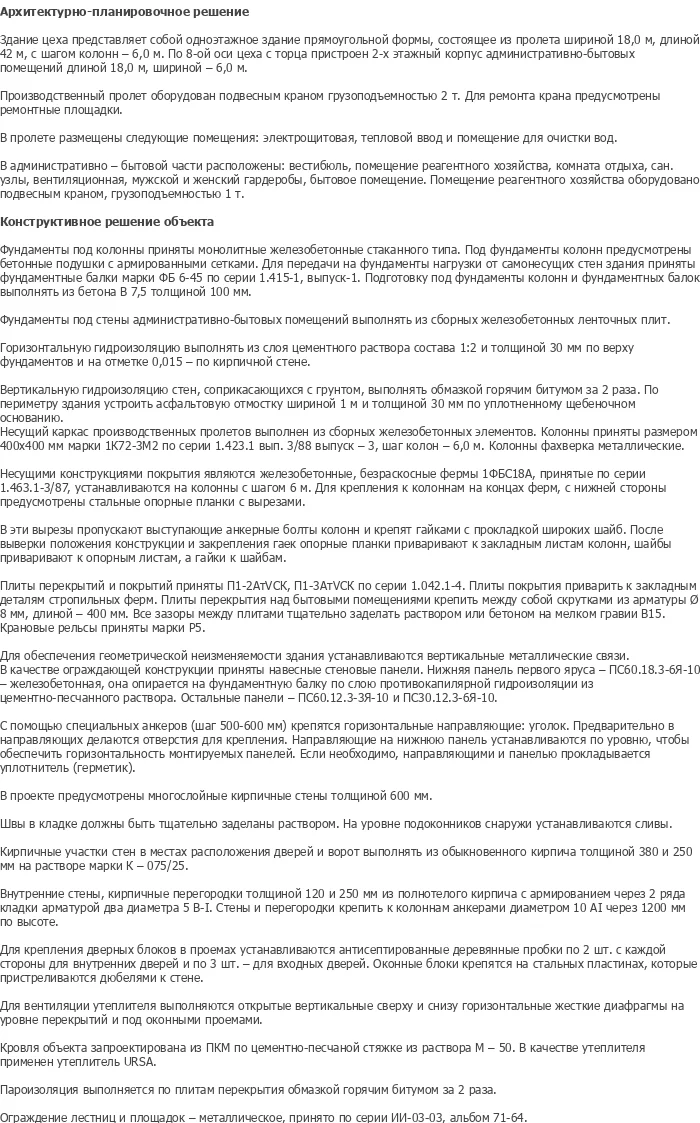

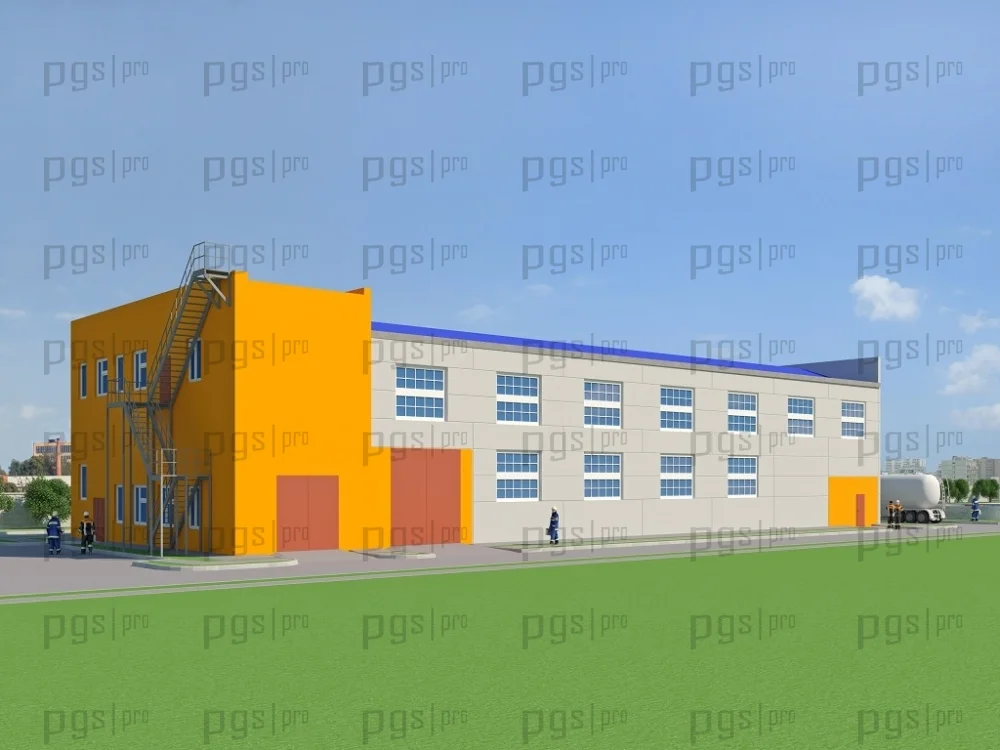

Архитектурно-планировочное решение

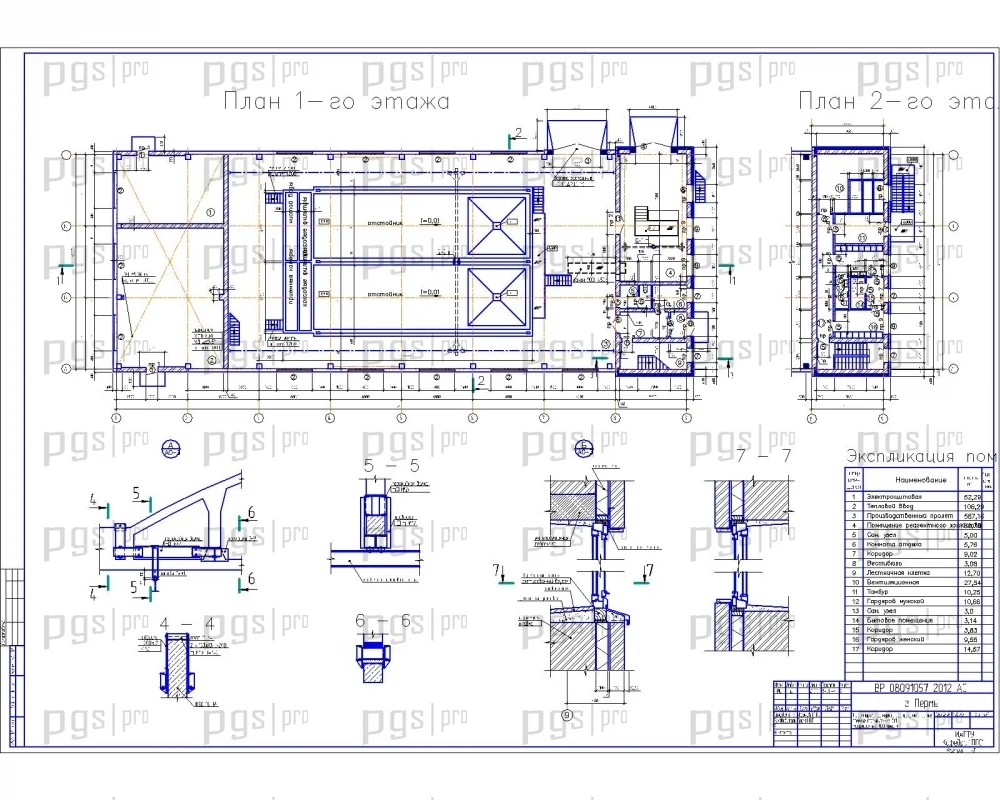

Здание цеха представляет собой одноэтажное здание прямоугольной формы, состоящее из пролета шириной  18,0 м,  длиной 42 м,  с шагом колонн – 6,0 м. По 8-ой оси цеха с торца пристроен 2-х этажный корпус административно-бытовых помещений длиной 18,0 м, шириной – 6,0 м.

Производственный пролет оборудован подвесным краном грузоподъемностью 2 т. Для ремонта крана предусмотрены ремонтные площадки.

В пролете размещены следующие помещения: электрощитовая, тепловой ввод и помещение для очистки вод.

В административно – бытовой части  расположены: вестибюль, помещение реагентного хозяйства, комната отдыха, сан. узлы, вентиляционная, мужской и женский гардеробы, бытовое помещение. Помещение реагентного хозяйства оборудовано подвесным краном, грузоподъемностью 1 т.

Конструктивное решение объекта

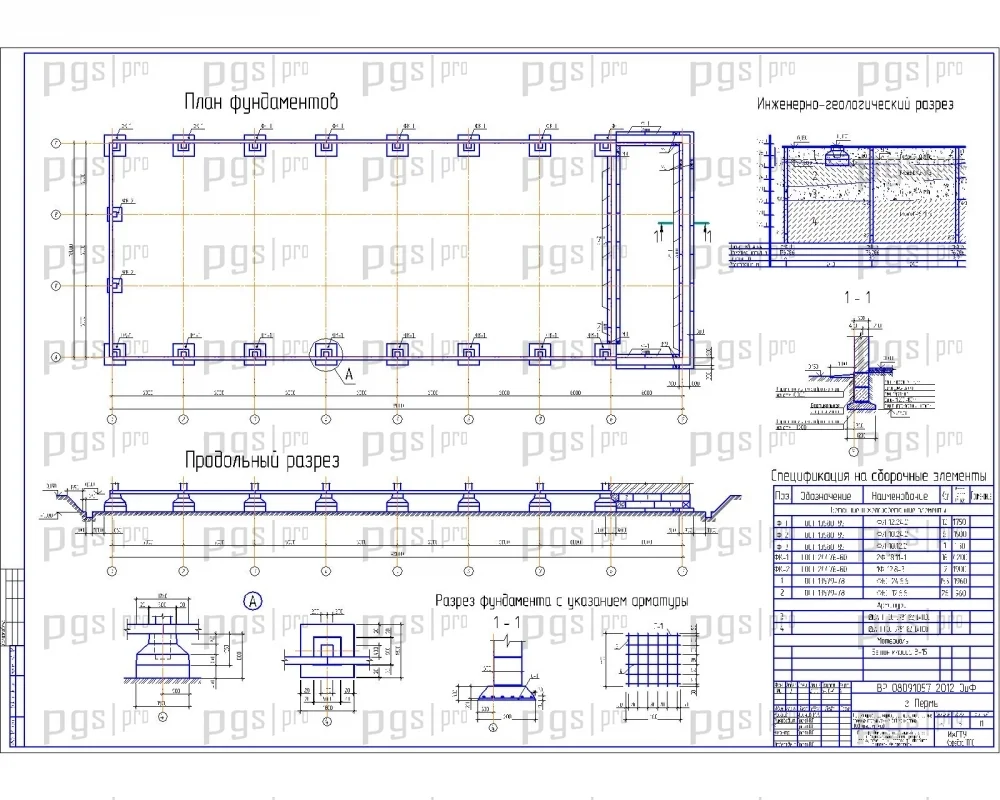

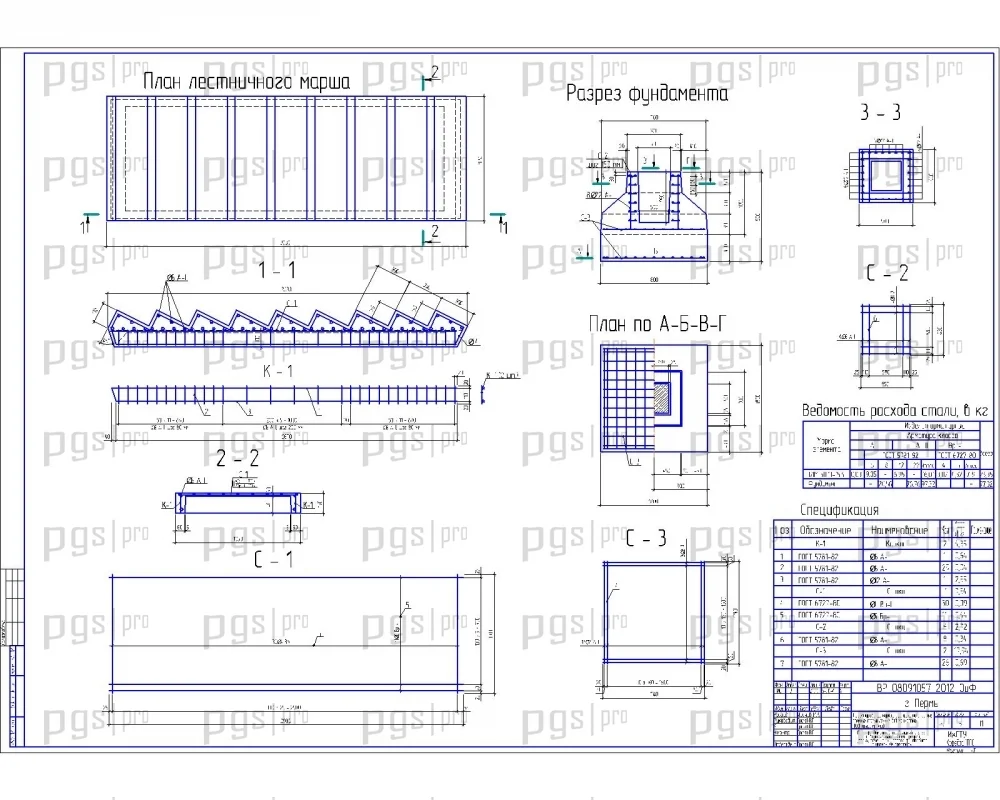

Фундаменты под колонны приняты монолитные железобетонные стаканного типа. Под фундаменты колонн предусмотрены бетонные подушки с армированными сетками. Для передачи на фундаменты нагрузки от самонесущих стен здания приняты фундаментные балки марки ФБ 6-45  по серии 1.415-1, выпуск-1. Подготовку под фундаменты колонн и фундаментных балок выполнять из бетона В 7,5 толщиной 100 мм.

Фундаменты под стены административно-бытовых помещений выполнять из сборных железобетонных ленточных плит.

Горизонтальную гидроизоляцию выполнять из слоя цементного раствора состава 1:2 и толщиной 30 мм по верху фундаментов и на отметке 0,015 – по кирпичной стене.

Вертикальную гидроизоляцию стен, соприкасающихся с грунтом, выполнять  обмазкой горячим битумом за 2 раза. По периметру здания устроить асфальтовую отмостку шириной 1 м и толщиной 30 мм по уплотненному щебеночном основанию.

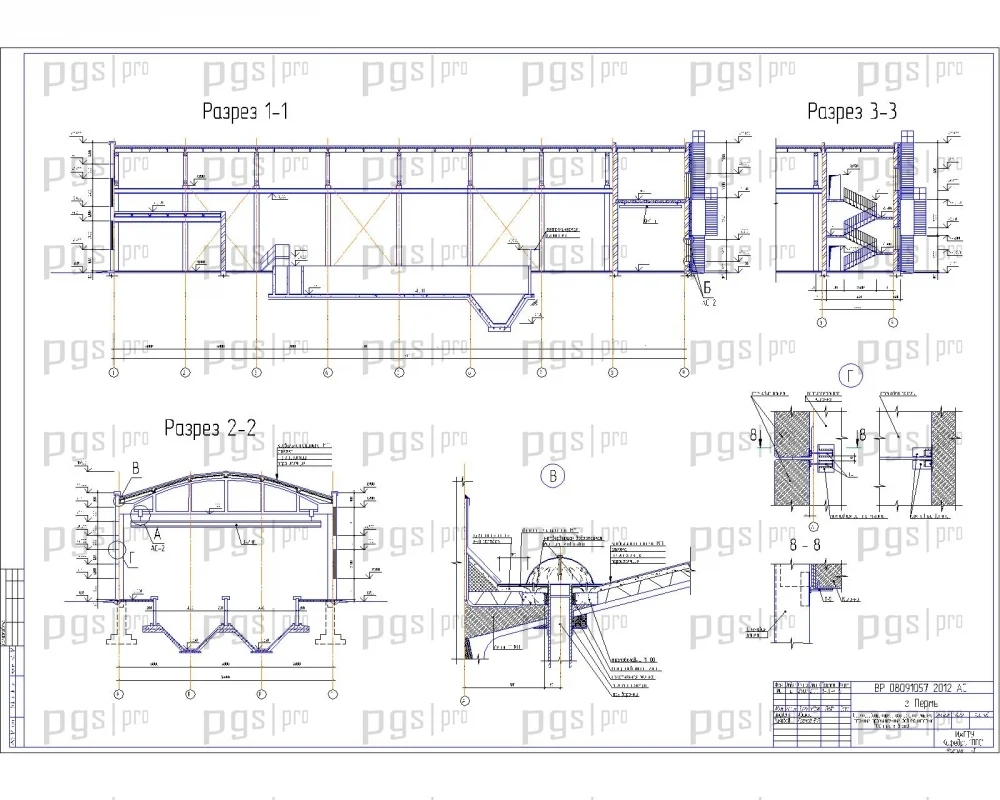

Несущий каркас производственных пролетов выполнен из сборных железобетонных элементов. Колонны приняты размером 400х400 мм марки 1К72-3М2 по серии 1.423.1 вып. 3/88 выпуск – 3, шаг колон – 6,0 м. Колонны фахверка металлические.

Несущими конструкциями покрытия являются железобетонные, безраскосные фермы 1ФБС18А, принятые по серии  1.463.1-3/87, устанавливаются на колонны с шагом 6 м. Для крепления к колоннам на концах ферм, с нижней стороны предусмотрены стальные опорные планки с вырезами.

В эти вырезы пропускают выступающие анкерные болты колонн и крепят гайками с прокладкой широких шайб. После выверки положения конструкции и закрепления гаек опорные планки приваривают к закладным листам колонн, шайбы приваривают к опорным листам, а гайки к шайбам.

Плиты перекрытий и покрытий приняты П1-2АтVСК, П1-3АтVСК по серии 1.042.1-4. Плиты покрытия приварить к закладным деталям стропильных ферм. Плиты перекрытия над бытовыми помещениями крепить между собой скрутками из арматуры Ø 8 мм, длиной – 400 мм. Все зазоры между плитами тщательно заделать раствором или бетоном на мелком гравии В15.
Крановые рельсы приняты марки Р5.

Для обеспечения геометрической неизменяемости здания устанавливаются вертикальные металлические связи.

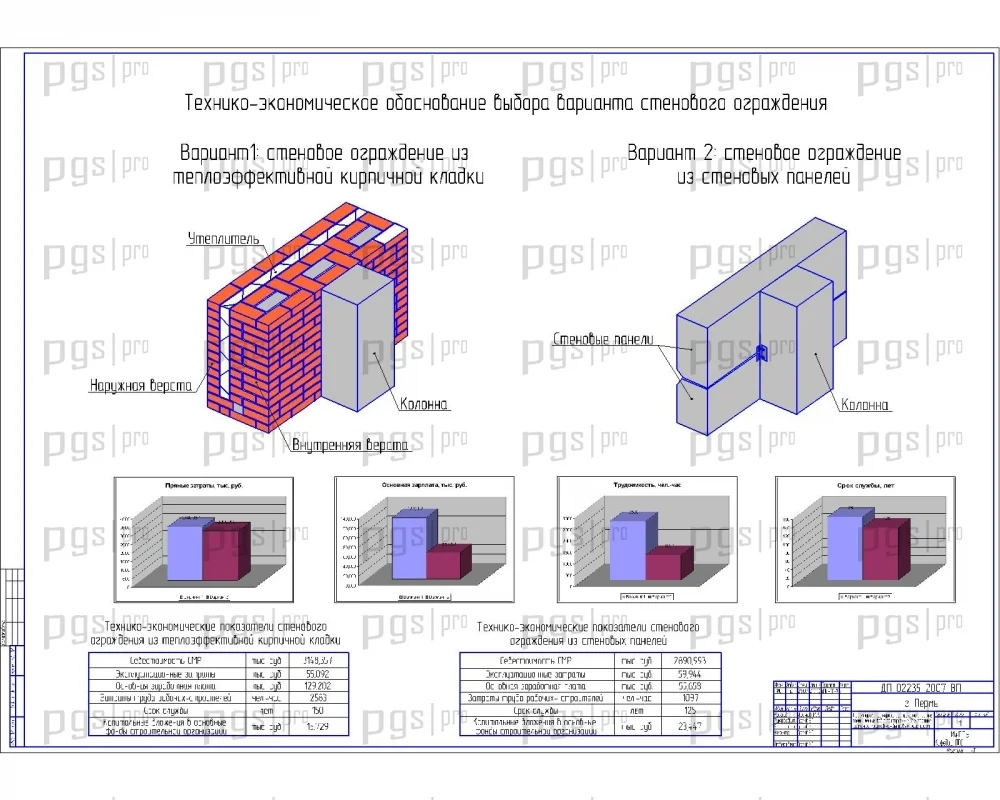

В качестве ограждающей конструкции приняты навесные стеновые панели. Нижняя панель первого яруса – ПС60.18.3-6Я-10 – железобетонная, она опирается на фундаментную балку по слою противокапилярной гидроизоляции из цементно-песчанного раствора. Остальные панели – ПС60.12.3-3Я-10 и ПС30.12.3-6Я-10.

С помощью специальных анкеров (шаг 500-600 мм) крепятся горизонтальные направляющие: уголок. Предварительно в направляющих делаются отверстия для крепления. Направляющие на нижнюю панель устанавливаются по уровню, чтобы обеспечить горизонтальность монтируемых панелей. Если необходимо, направляющими и панелью прокладывается уплотнитель (герметик).

В проекте предусмотрены многослойные кирпичные стены толщиной 600 мм.

Швы в кладке должны быть тщательно заделаны раствором. На уровне подоконников снаружи устанавливаются сливы.

Кирпичные участки стен в местах расположения дверей и ворот выполнять из обыкновенного кирпича толщиной 380 и 250 мм на растворе марки К – 075/25.

Внутренние стены, кирпичные перегородки толщиной 120 и 250 мм из полнотелого кирпича с армированием через 2 ряда кладки арматурой два диаметра 5 В-I. Стены и перегородки крепить к колоннам анкерами диаметром 10 АI через 1200 мм по высоте.

Для крепления дверных блоков в проемах устанавливаются антисептированные  деревянные пробки по 2 шт. с каждой стороны для внутренних дверей и по 3 шт. – для входных дверей. Оконные блоки крепятся на стальных пластинах, которые пристреливаются дюбелями к стене.

Для вентиляции утеплителя выполняются открытые вертикальные сверху и снизу горизонтальные жесткие диафрагмы на уровне перекрытий и под оконными проемами.

Кровля объекта запроектирована из ПКМ по цементно-песчаной стяжке из раствора М – 50.  В качестве утеплителя применен  утеплитель URSA.

Пароизоляция выполняется по плитам перекрытия обмазкой горячим битумом за 2 раза.

Ограждение лестниц  и площадок – металлическое, принято по серии ИИ-03-03, альбом 71-64.
