Дипломный проект №3031 «Закрытая крановая эстакада КМК в г. Новокузнецк» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для обслуживания металлургического производства на территории коксохимического комбината. Проект выполнен с учётом климатических условий Кемеровской области и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части в формате AutoCAD, что полностью соответствует требованиям вузовской подготовки по направлению промышленное и гражданское строительство.

Проектируемый объект — закрытая крановая эстакада коксохимического комбината в городе Новокузнецк, предназначенная для обслуживания металлургического производства. Данный шаблон проекта разработан с учётом современных требований к промышленным зданиям металлургической отрасли, энергоэффективности и технологической функциональности. Особенность проекта — применение металлического каркаса с двухпролётными поперечными рамами пролётом 36 м, что обусловлено технологическими требованиями размещения мостовых электрических кранов грузоподъёмностью 16/16 тонн и транспортных коммуникаций.

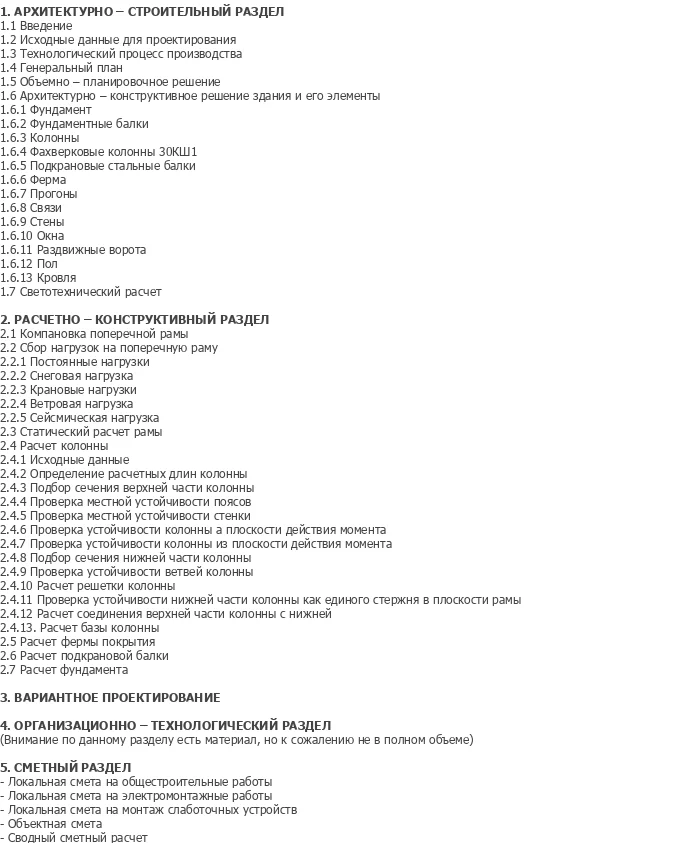

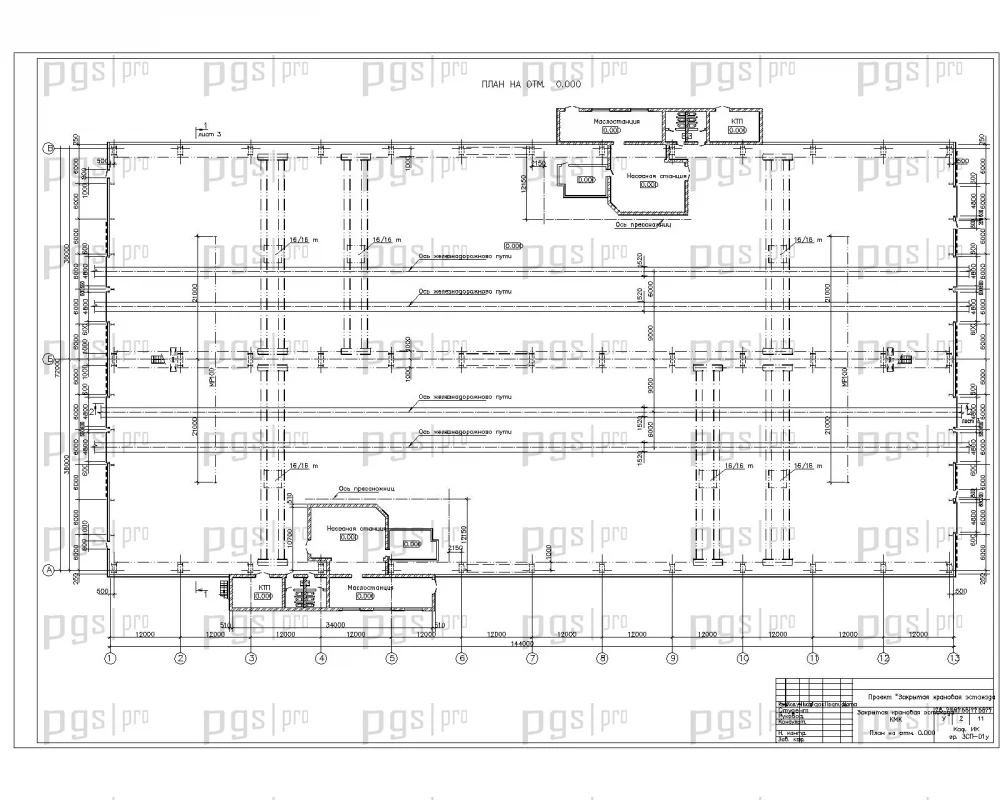

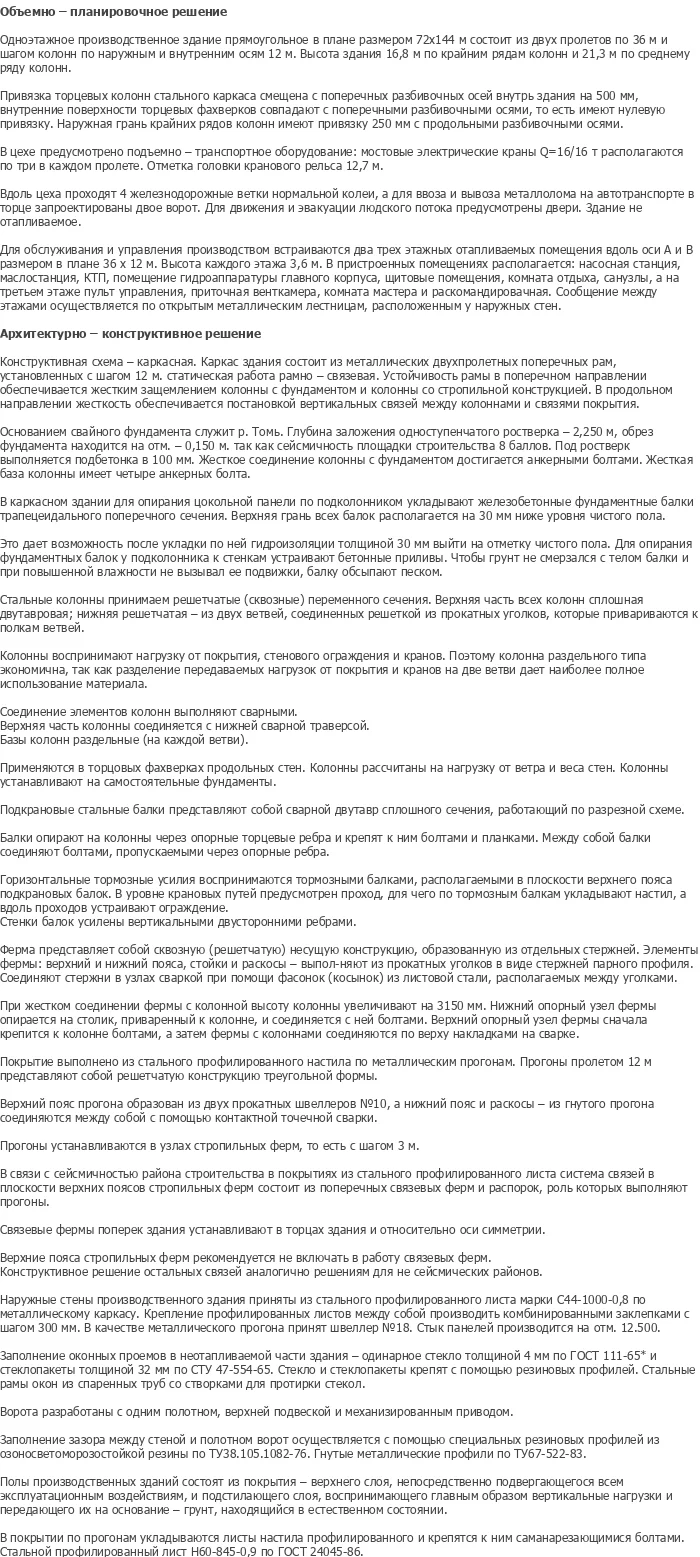

Здание имеет следующие габаритные размеры: длина — 144 м, ширина — 72 м. Ширина пролётов составляет 36 м, шаг колонн — 12 м. Высота по крайним рядам колонн — 16,8 м, по среднему ряду — 21,3 м. В здании предусмотрены мостовые электрические краны Q=16/16 т, расположенные по три в каждом пролёте. Отметка головки кранового рельса — 12,7 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий металлургической отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3031 предлагает оптимальное соотношение цены и качества.

Здание не отапливаемое. Вдоль каждого пролёта запроектированы 4 железнодорожные пути нормальной колеи, а для ввоза и вывоза металлолома в торце запроектированы двое ворот. Для движения и эвакуации людского потока предусмотрены двери. Для обслуживания и управления производством встроены два трёхэтажных отапливаемых помещения вдоль оси А с размером в плане 36 × 12 м. Высота каждого этажа — 3,6 м. В пристроенных помещениях располагаются: насосная станция, маслостанция, КПП, помещение гидропривода плавильного корпуса, щитовые помещения, комната отдыха, санузлы, а на третьем этаже пульт управления, приточная венткамера, комната мастера и раскомандированная. Сообщение между этажами осуществляется по открытым металлическим лестницам, расположенным у наружных стен.

Функциональные связи в здании решены с учётом специфики металлургического производства и требований к технологическим потокам металлолома, персонала и оборудования. Планировочная структура эстакады базируется на чётком разделении основного производственного зала, вспомогательных помещений и административно-технических блоков.

Основной производственный зал имеет габаритные размеры 144 × 72 м с высотой до низа несущих конструкций 16,8 м (по крайним рядам) и 21,3 м (по среднему ряду). В здании предусмотрены ворота для ввоза и вывоза металлолома на автотранспорте, а также двери для движения и эвакуации людского потока. Вдоль каждого пролёта запроектированы 4 железнодорожные пути нормальной колеи. Привязка торцевых колонн стального каркаса смещена с поперечных разбивочных осей внутрь здания на 500 мм, внутренних — совпадает с поперечными разбивочными осями. Наружная грань крайних рядов колонн имеет привязку 250 мм с продольными разбивочными осями.

Встроенные трёхэтажные помещения вдоль оси А имеют размеры в плане 36 × 12 м с высотой этажа 3,6 м. В них располагаются: насосная станция, маслостанция, КПП, помещение гидропривода плавильного корпуса, щитовые помещения, комната отдыха, санузлы, пульт управления, приточная венткамера, комната мастера и раскомандированная. Сообщение между этажами осуществляется по открытым металлическим лестницам, расположенным у наружных стен. Заполнение оконных проёмов в неотапливаемой части здания — одинарное стекло толщиной 4 мм по ГОСТ 111-65 и стеклопакеты толщиной 32 мм по СТ 47-554-65. Стёкла в стеклопакеты крепят с помощью резиновых профилей. Стальные рамы окон из спаренных труб со створками для протирки стёкол.

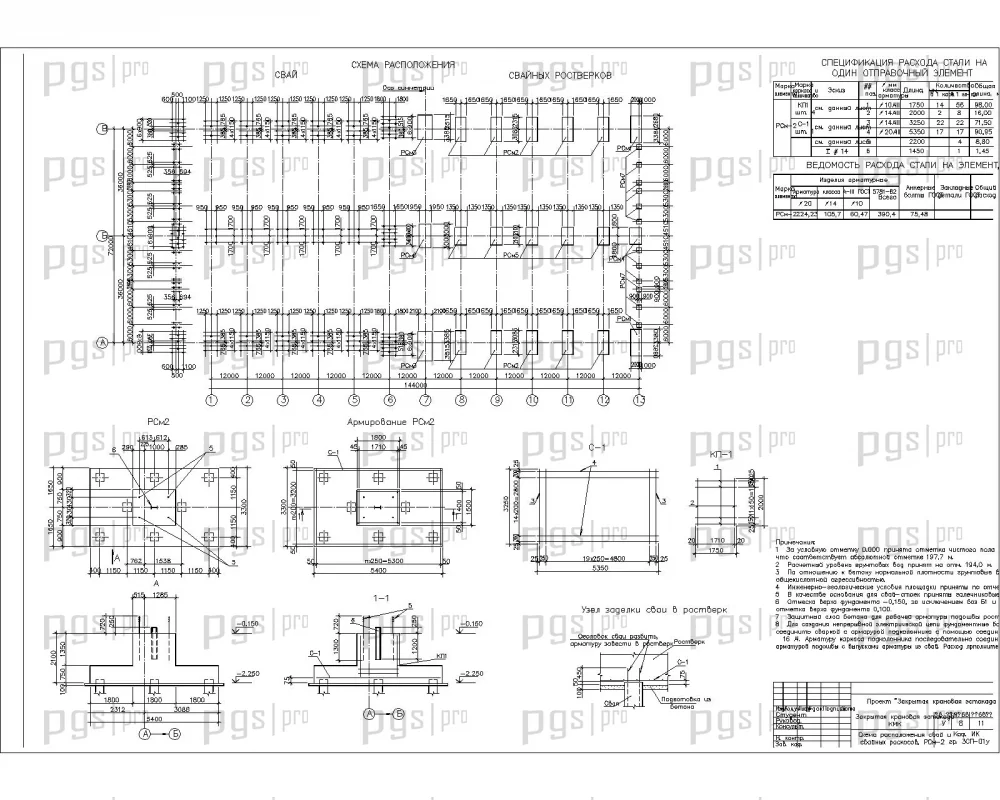

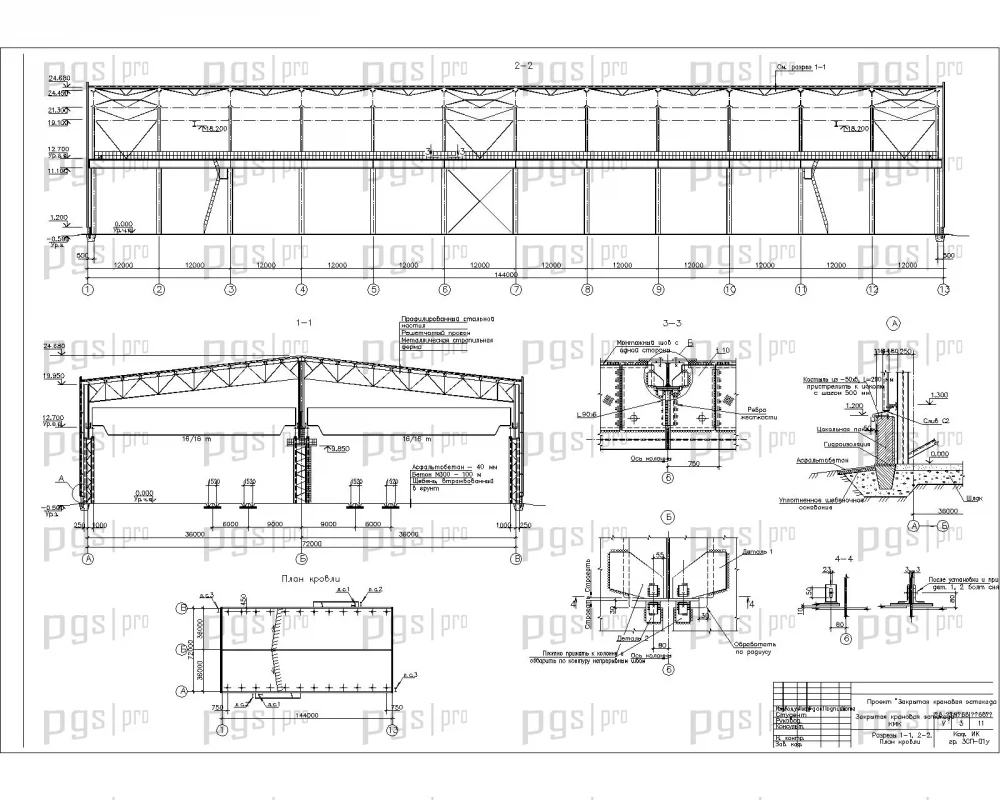

Конструктивная схема — каркасная. Каркас здания состоит из металлических двухпролётных поперечных рам, установленных с шагом 12 м. Статическая работа рамы — рамно-связевая. Устойчивость рамы в поперечном направлении обеспечивается жёстким защемлением колонны с фундаментом и колонны со стропильной конструкцией. В продольном направлении жёсткость обеспечивается постановкой вертикальных связей между колоннами и связями покрытия. Основанием сваёного фундамента служит р. Томь. Глубина заложения однорядного ростверка — 2,250 м, обрез фундамента находится на отм. -0,150 м. Так как сейсмичность площадки строительства 8 баллов, под ростверк выполняется подбетонка в 100 мм. Жёсткое соединение колонны с фундаментом достигается анкерными болтами. Жёсткая база колонны имеет четыре анкерных болта.

В качестве основания для опирания цокольной панели по подколоннику укладывают железобетонные фундаментные балки трапецеидального поперечного сечения. Верхняя грань всех балок располагается на 30 мм ниже уровня чистого пола. Это даёт возможность после укладки по ней гидроизоляции толщиной 30 мм выйти на отметку чистого пола. Для опирания фундаментных балок у подколонника к стенкам устраивают бетонные привалы. Чтобы грунт не смёрзался с телом балки и при повышенной влажности не вызывал её подвижки, балку обсыпают песком.

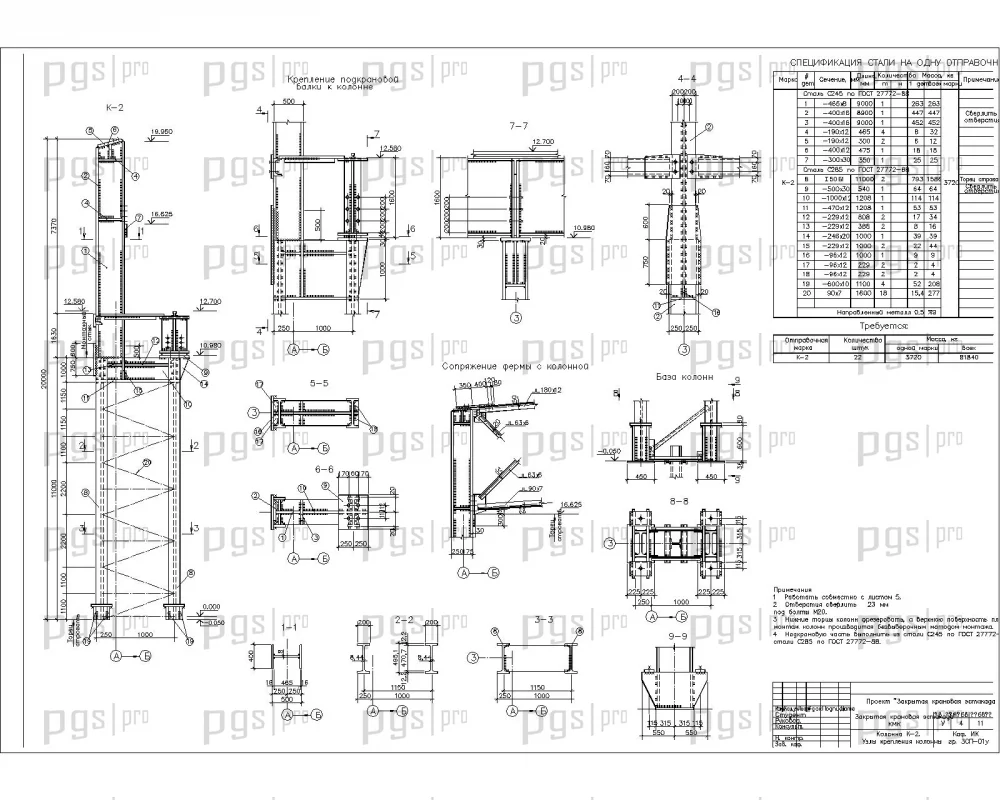

Стальные колонны принимаем решётчатые (сквозные) переменного сечения. Верхняя часть всех колонн сплошная двутавровая, нижняя решётчатая — из двух ветвей, соединённых решёткой из прокатных уголков, которые привариваются к полкам ветвей. Колонны воспринимают нагрузку от покрытия, стенового ограждения и кранов. Поэтому колонна раздельного типа ажономична, так как разделение передаваемых нагрузок от покрытия и кранов на две ветви даёт наиболее полное использование материала. Соединение элементов колонн выполняют сварными. Верхняя часть колонны соединяется с нижней сварной траверсой. Базы колонн раздельные (на каждой ветви). Применяются в торцевых фахверках продольных стен. Колонны рассчитаны на нагрузку от ветра и веса стен. Колонны устанавливают на самостоятельные фундаменты.

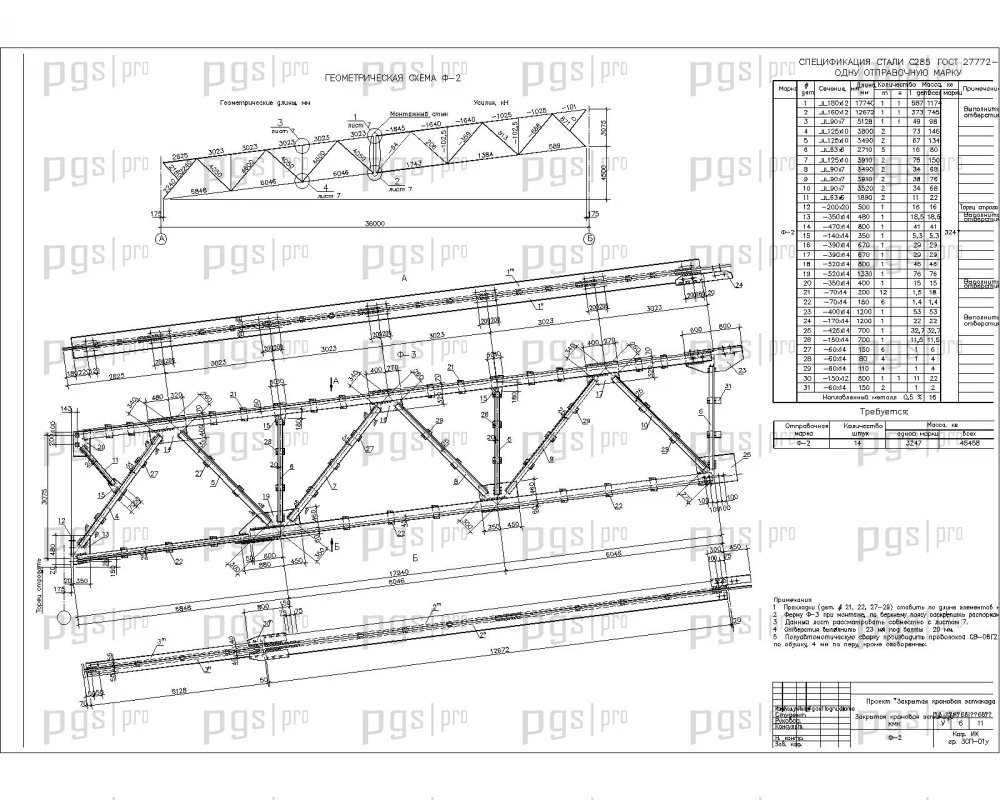

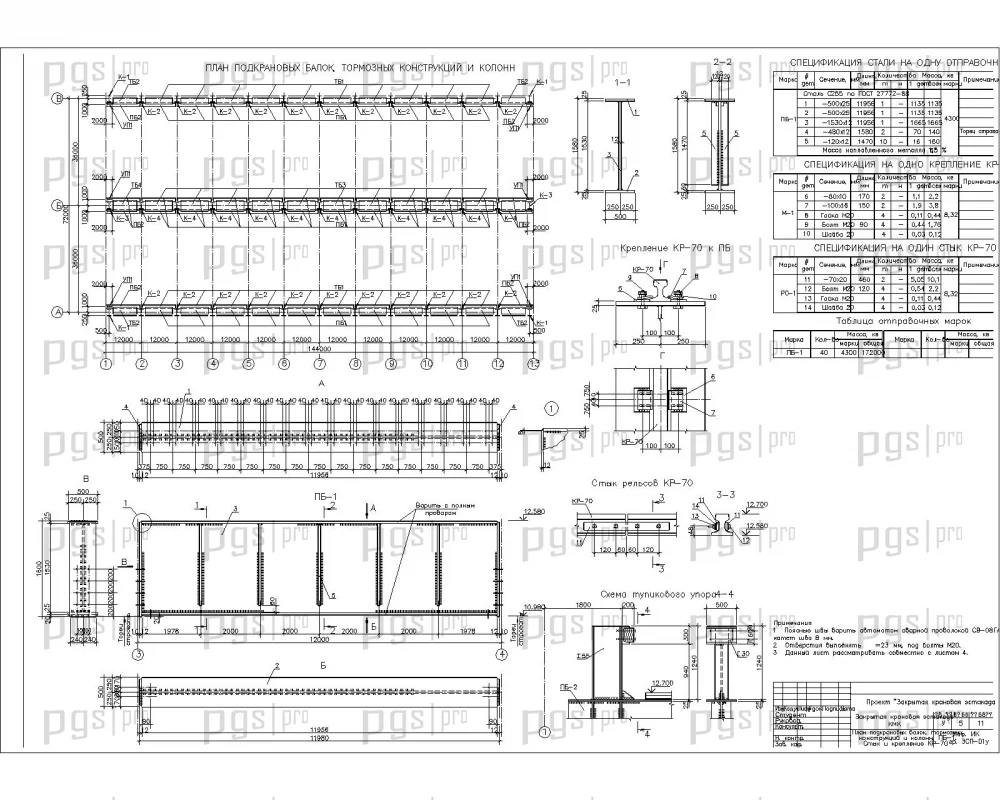

Подкрановые стальные балки представляют собой сварной двутавр сплошного сечения, работающий по разрезной схеме. Балки опирают на колонны через опорные ребра и крепят к ним болтами и планками. Между собой балки соединяют болтами, пропускаемыми через опорные ребра. Горизонтальные тормозные усилия воспринимаются тормозными балками, располагаемыми в плоскости верхнего пояса подкрановых балок. В уровне крайних путей предусмотрен проход, для чего по тормозным балкам укладывают настил, а вдоль проходов устраивают ограждение. Стержни балок усилены вертикальными двусторонними ребрами. Фермы представляют собой связную (решётчатую) несущую конструкцию, образованную из отдельных стержней. Элементы фермы: верхний и нижний пояса, стойки и раскосы — выполнены из прокатных уголков в виде стержней парного профиля. Соединение стержней в узлах сваркой при помощи фасонок (косынок) из листовой стали, располагаемых между уголками.

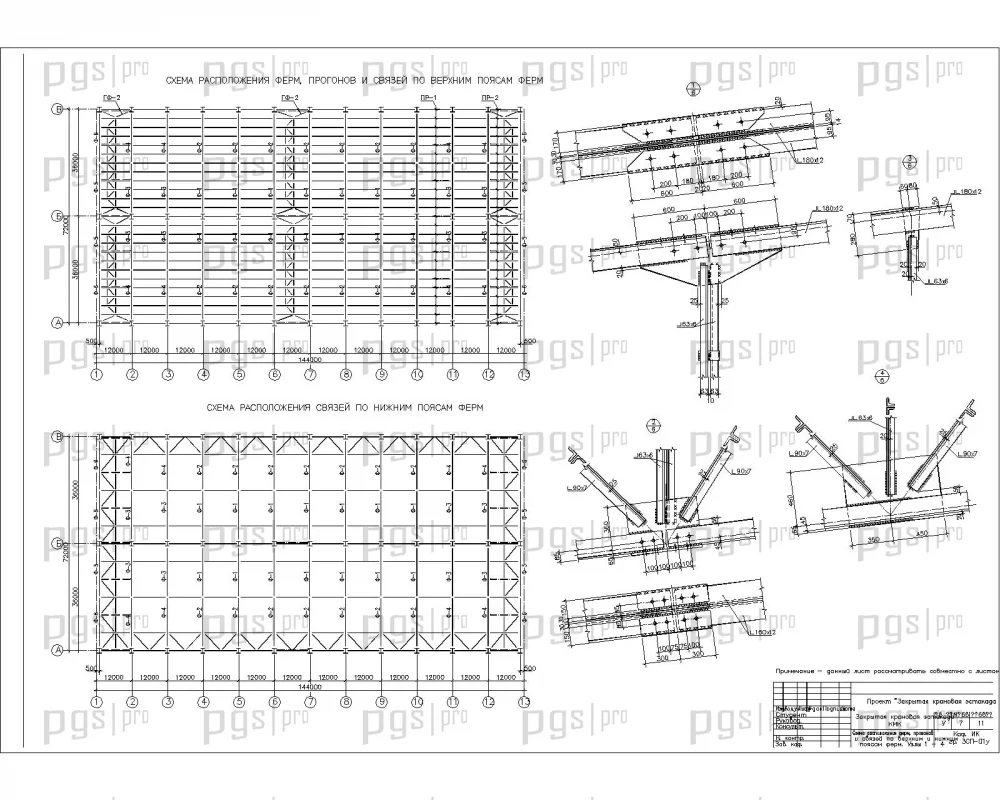

При жёстком соединении фермы с колонной высоту колонны увеличивают на 3150 мм. Нижний опорный узел фермы опирается на стойку, приваренную к колонне, и соединяется с ней болтами. Верхний опорный узел фермы сначала крепится к колонне болтами, а затем фермы с колоннами соединяются по верху накладками на сварке. Покрытие выполнено из стального профилированного настила по металлическим прогонам. Прогоны пролётом 12 м представляют собой решётчатую конструкцию треугольной формы. Верхний пояс прогона образован из двух прокатных швеллеров №10, а нижний пояс и раскосы — из гнутого прогона соединяются между собой с помощью контактной точечной сварки. Прогоны устанавливаются в узлах стропильных ферм, то есть с шагом 3 м. В связи с сейсмичностью района строительства в покрытиях из стального профилированного листа система связей в плоскости верхних поясов стропильных ферм состоит из поперечных связевых ферм и распорок, роль которых выполняют прогоны. Связевые фермы поперёк здания устанавливают в торцах здания и относительно оси симметрии. Верхние пояса стропильных ферм рекомендуется не включать в работу связевых ферм. Конструктивное решение остальных связей аналогично решениям для несейсмических районов.

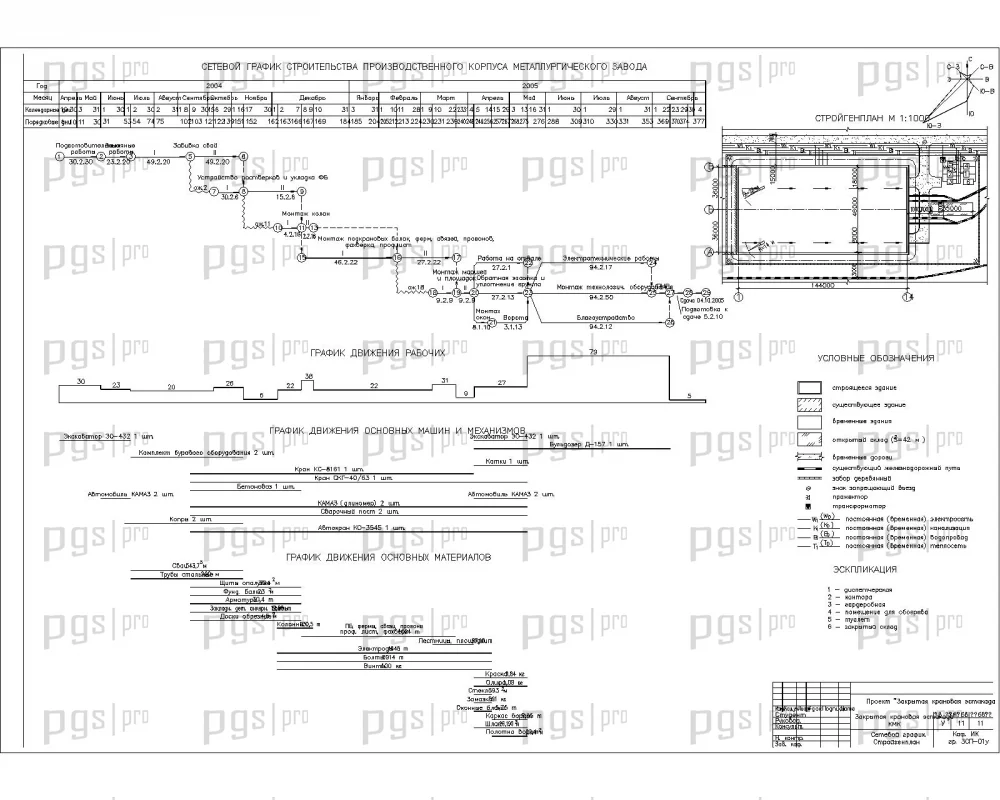

В организационной части дипломного проекта разработаны сетевой график, строительный генплан и технико-экономические показатели. Сетевой график составлен с учётом технологической последовательности монтажных работ: возведение фундаментов, монтаж колонн, стропильных ферм, подкрановых балок, связей, ограждающих конструкций, устройство кровли, отделочные работы. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

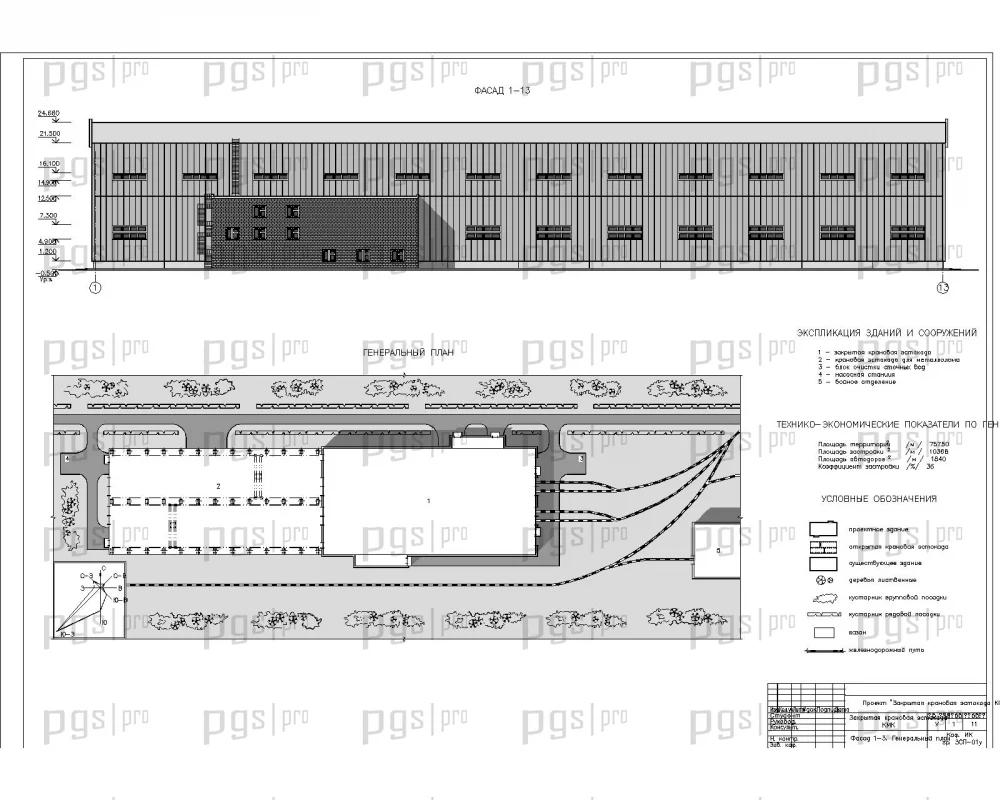

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. В состав графической части входят стройгенплан, сетевой график, сравнение вариантов, технико-экономические показатели.

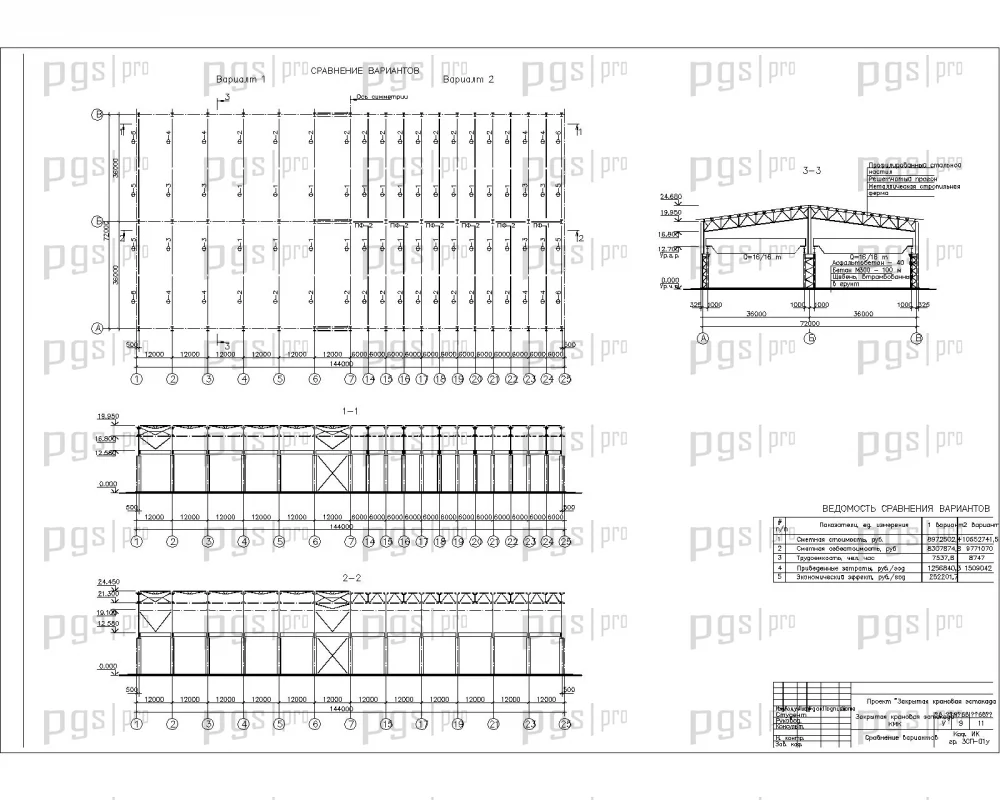

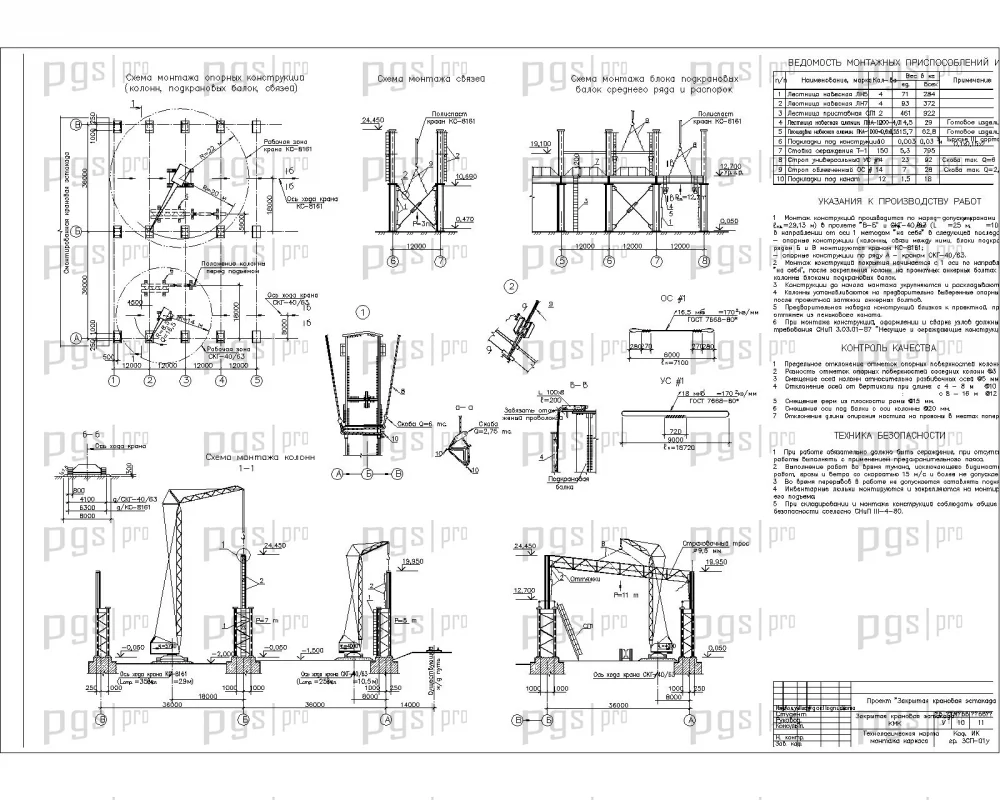

Технологическая часть диплома включает разработку технологической карты на монтаж каркаса одноэтажного промышленного здания. Рассмотрены вопросы выбора метода производства работ, калькуляции затрат труда и машинного времени, карточки-определителя работ, графика движения рабочей силы. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита деревянных элементов от гниения и возгорания. В разделе оснований и фундаментов выполнён расчёт фундамента на естественном основании. Проведено сравнение вариантов организации работ с технико-экономическим обоснованием выбора оптимального решения. В сметном разделе выполнены локальные сметы на общестроительные, электромонтажные и монтаж слаботочных устройств работы, объектная смета и сводный сметный расчёт.
