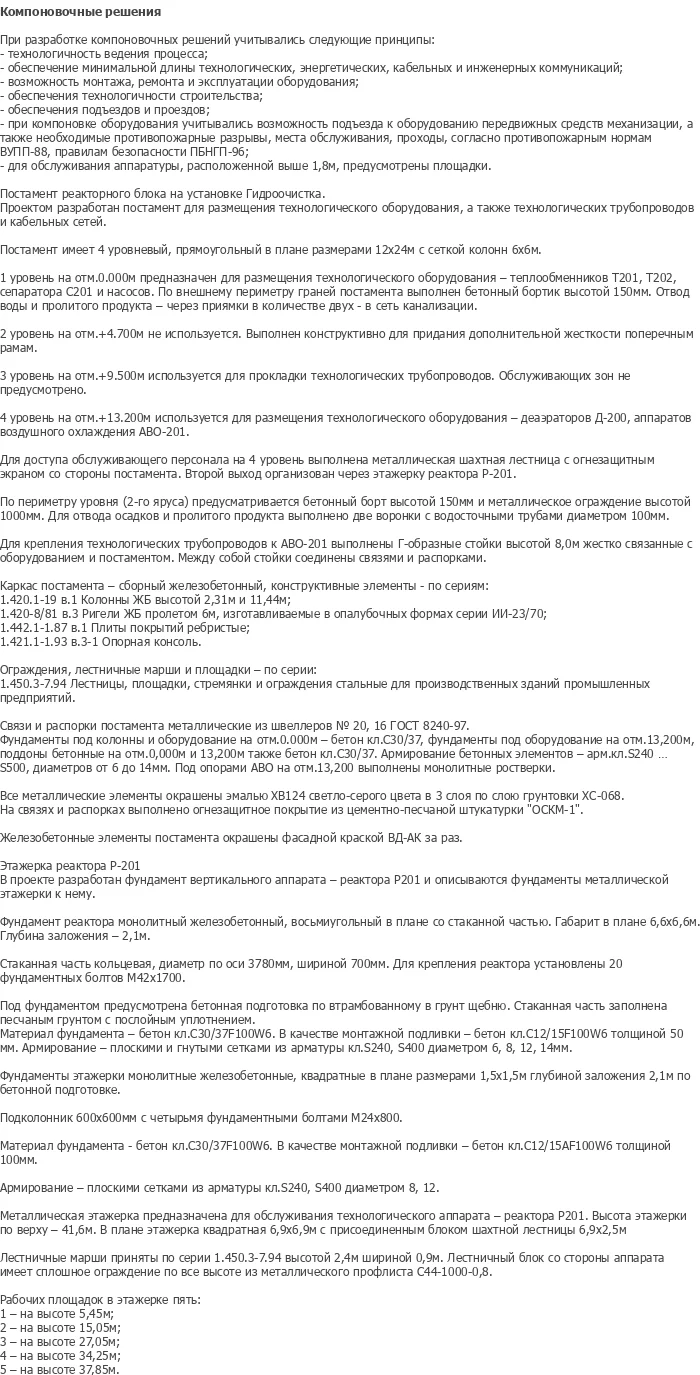

Дипломный проект №3033 «Реакторный блок на установке гидроочистка» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений нефтеперерабатывающей отрасли и предназначен для размещения реакторного оборудования установки гидроочистки нефтепродуктов. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части в формате AutoCAD, что полностью соответствует требованиям вузовской подготовки по направлению промышленное и гражданское строительство. Проект может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела.

Проектируемый объект — реакторный блок на установке гидроочистки нефтепродуктов, представляющий собой сложное многоуровневое технологическое сооружение нефтеперерабатывающей отрасли. Данный шаблон проекта разработан с учётом современных требований к промышленным объектам повышенной опасности, энергоэффективности и технологической функциональности. Особенность проекта — применение комбинированной конструктивной схемы с металлической этажеркой реактора, железобетонным постаментом и ригелями поперечной рамы, что обусловлено спецификой размещения высокотехнологичного реакторного оборудования.

Реакторный блок включает в себя многоярусную металлическую этажерку для обслуживания реактора, массивный железобетонный постамент и систему вспомогательных конструкций. В составе проекта выполнено вариантное проектирование фундаментов с технико-экономическим сравнением вариантов. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию промышленных сооружений нефтеперерабатывающей и химической отраслей. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3033 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение на территории объекта реакторного оборудования, системы трубопроводов, вспомогательных площадок и технологических коммуникаций. Объект относится к категории взрывоопасных и пожароопасных производств, что накладывает повышенные требования к конструктивной надёжности, противопожарной защите и организации безопасной эксплуатации. Данный готовый диплом ПГС включает полный комплект расчётов, конструирования и организационно-технологических решений.

Функциональные связи в сооружении решены с учётом специфики нефтеперерабатывающего производства и требований к технологическим потокам сырья, продуктов и персонала. Планировочная структура реакторного блока базируется на чётком разделении зоны размещения реакторного оборудования, технологических площадок обслуживания и вспомогательных помещений.

Основной объём сооружения формируется многоярусной металлической этажеркой реактора, обеспечивающей доступ к оборудованию на различных отметках. Железобетонный постамент служит основанием для реактора и воспринимает значительные технологические нагрузки. Вокруг объекта запроектированы дорожные покрытия и озеленение территории. На территории предусмотрены площадки для размещения вспомогательного оборудования, резервуаров и технологических коммуникаций. Въезд и подъезд к сооружению организованы с учётом требований пожарной безопасности и технологического транспорта.

Архитектурный облик объекта формируется функциональной необходимостью размещения высокотехнологичного оборудования. Высотная доминанта создаётся многоярусной этажеркой реактора с системой лестничных маршей и площадок обслуживания. Контраст между массивным железобетонным постаментом и лёгкой металлической этажеркой создаёт характерный силуэт промышленного сооружения. Территория объекта благоустроена с учётом требований экологической безопасности и санитарно-защитных зон.

Конструктивная схема реакторного блока представляет собой сложное многоуровневое сооружение, состоящее из металлической этажерки реактора, железобетонного постамента и системы ригелей поперечной рамы. Этажерка реактора выполнена из металлоконструкций и предназначена для размещения площадок обслуживания на различных отметках высоты. Конструирование этажерки включает расчёт и проектирование колонн, балок, площадок и лестничных маршей с учётом технологических нагрузок и требований безопасности.

Железобетонный постамент является массивной конструкцией, воспринимающей нагрузки от реакторного оборудования и передающей их на основание. Постамент запроектирован с учётом динамических нагрузок, температурных деформаций и агрессивного воздействия технологических сред. Ригель поперечной рамы железобетонного постамента рассчитан на восприятие изгибающих моментов и поперечных сил от оборудования и технологических нагрузок.

В разделе оснований и фундаментов выполнено вариантное проектирование с технико-экономическим сравнением двух вариантов фундамента под реактор: монолитного фундамента и свайного фундамента. Расчёт фундамента под реактор Р-201 включает определение глубины заложения, расчёт плиты фундамента, расчёт стакана, определение осадки основания методом послойного суммирования. Все расчёты оформлены с полным выводом формул, таблиц и пояснительных схем. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита железобетонных элементов от агрессивных сред.

В организационной части дипломного проекта разработаны календарный (сетевой) график, строительный генплан и технико-экономические показатели. Календарный (сетевой) график составлен с учётом технологической последовательности строительно-монтажных работ: нулевые работы, устройство фундамента под реактор, возведение железобетонного постамента, монтаж металлической этажерки, устройство технологических площадок, отделочные работы. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. В состав графической части входят стройгенплан, план дорожных покрытий и озеленения, разбивочный и ситуационный план.

Технологическая часть диплома включает разработку технологических карт на устройство фундамента под реактор и устройство железобетонного постамента. Рассмотрены вопросы выбора комплектов машин и механизмов для производства работ, калькуляции затрат труда и машинного времени, материально-технических ресурсов, техники безопасности и охраны труда. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита железобетонных элементов от агрессивного воздействия. В разделе экономики строительства выполнены сметные расчёты, сводный сметный расчёт стоимости строительства объекта, технико-экономические показатели.

Диплом №3033 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная тематика: проектирование реакторного блока на установке гидроочистки — специализированное и востребованное направление в нефтеперерабатывающем строительстве.
• Сложная конструктивная схема: многоуровневое сооружение с металлической этажеркой, железобетонным постаментом и ригелями — объект повышенной сложности.

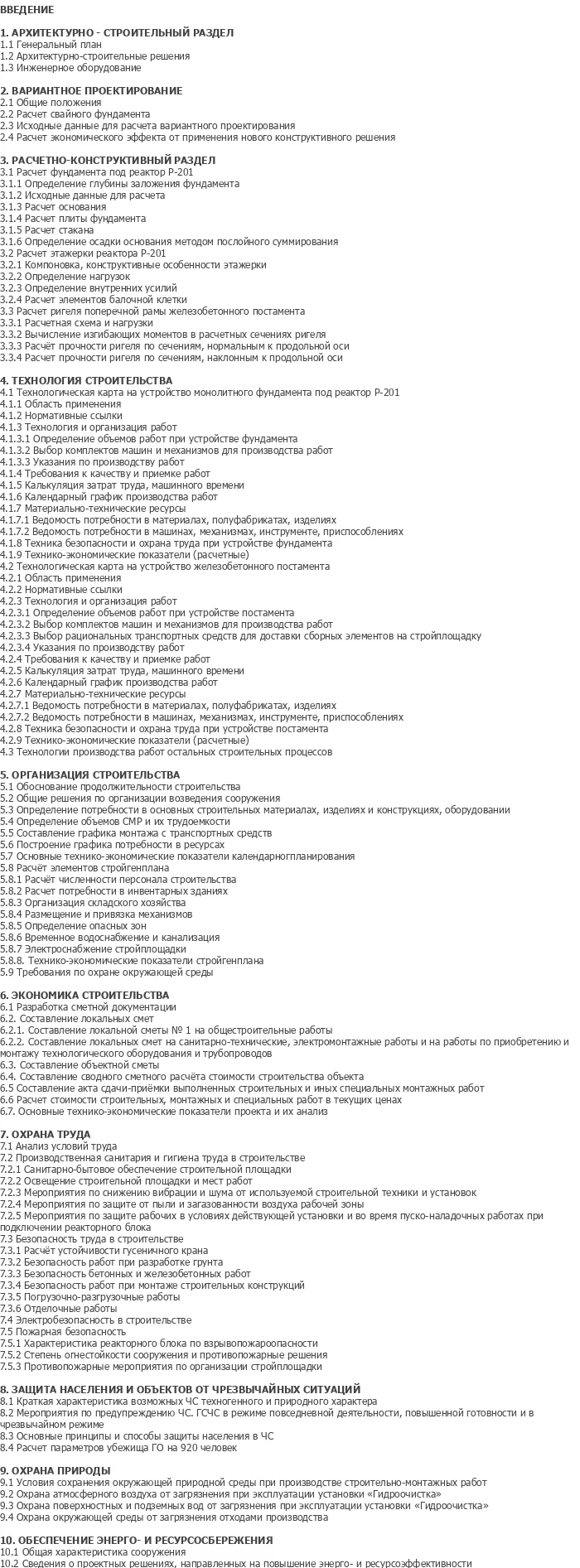

• Полная комплектация: 206 листов пояснительной записки и 12 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты (монолитные и свайные в вариантах), этажерка реактора, постамент, ригели — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный (сетевой) график, строительный генплан, технико-экономические показатели, вариантное проектирование.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды, безопасности жизнедеятельности и защите населения от чрезвычайных ситуаций.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3033 по доступной цене — 4 500 рублей.
