Дипломный проект №3034 «Цех лущеного шпона ЗАО «Ивановомебель» в г. Иваново» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для производства лущеного шпона на мебельном предприятии. Проект выполнен с учётом климатических условий Ивановской области и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части в формате AutoCAD, что полностью соответствует требованиям вузовской подготовки по направлению промышленное и гражданское строительство.

Проектируемый объект — цех лущеного шпона ЗАО «Ивановомебель» в городе Иваново, предназначенный для производства лущеного шпона в составе мебельного производственного комплекса. Данный шаблон проекта разработан с учётом современных требований к промышленным зданиям деревообрабатывающей отрасли, энергоэффективности и технологической функциональности. Особенность проекта — применение сборного железобетонного каркаса с рамно-связевой конструктивной схемой, пролётом 24 м и шагом колонн 12 м, что обусловлено технологическими требованиями размещения лущильных станков, сушильных камер и складирования шпона.

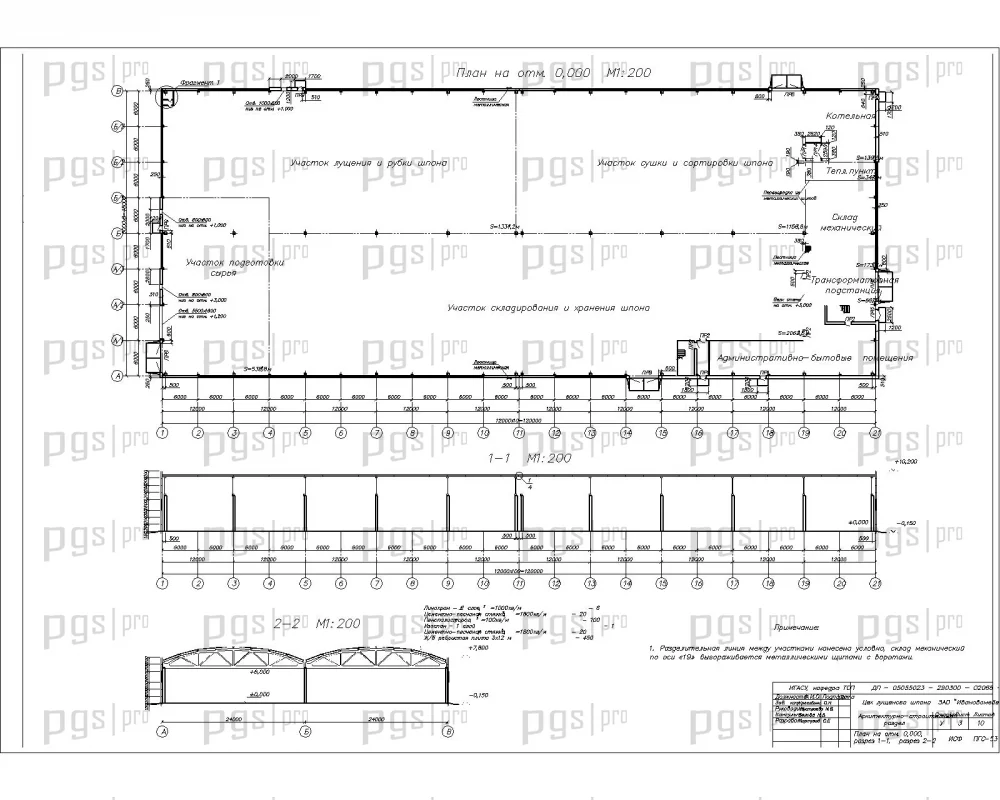

Здание имеет следующие габаритные размеры: длина — 120 м, ширина — 48 м. Ширина пролётов составляет 24 м, шаг колонн — 12 м. Высота производственного зала до низа несущих конструкций — 12 м. Здание состоит из двух деформационных блоков длиной 60 м каждый. Общая развёрнутая площадь в осях — 5760 м². Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий деревообрабатывающей отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3034 предлагает оптимальное соотношение цены и качества.

Цех лущеного шпона запроектирован в составе следующих технологических участков: участок подготовки сырья площадью 538,8 м²; участок лущения и рубки шпона площадью 1331,2 м²; участок сушки и сортировки площадью 1150,6 м²; участок складирования и хранения шпона площадью 2062,5 м²; помещение котельной площадью 139,5 м²; помещение теплового пункта площадью 34,2 м²; складское помещение площадью 173,6 м²; помещение трансформаторной подстанции площадью 66,3 м²; административно-бытовые помещения площадью 253,2 м². К зданию пристроен двухэтажный административно-бытовой корпус. Данный готовый диплом ПГС включает полный комплект расчётов, конструирования и организационно-технологических решений.

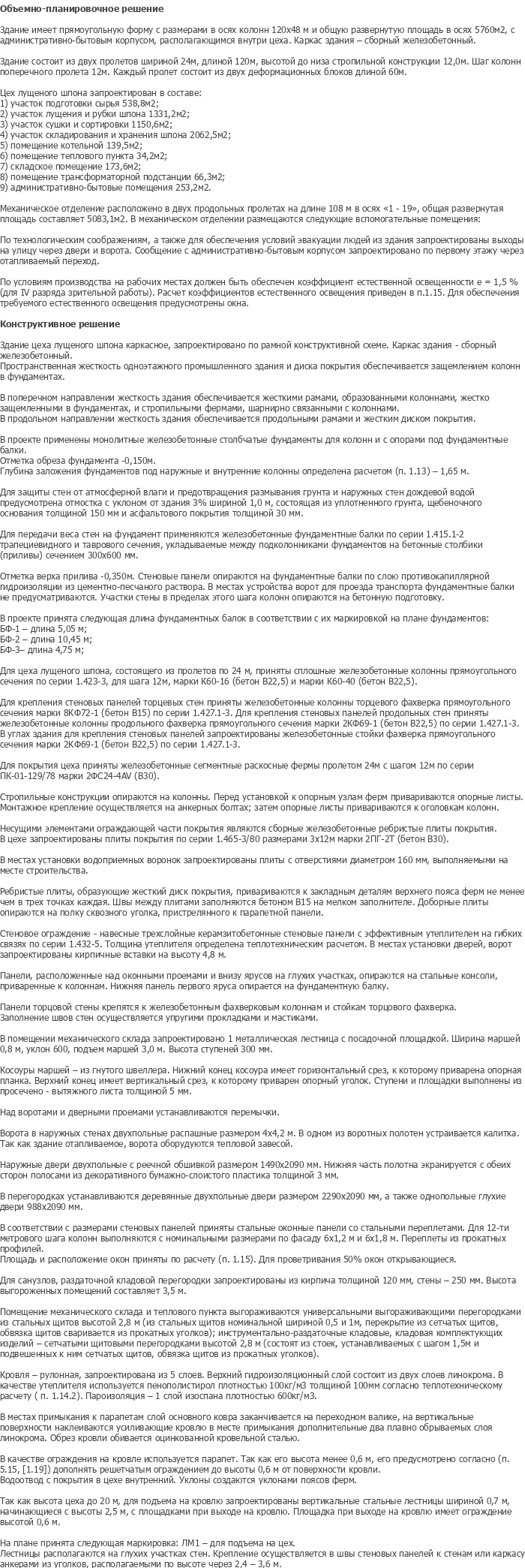

Функциональные связи в здании решены с учётом специфики деревообрабатывающего производства и требований к технологическим потокам сырья, полуфабрикатов и готовой продукции. Планировочная структура цеха базируется на чётком разделении технологических участков: подготовки сырья, лущения и рубки, сушки и сортировки, складирования и хранения шпона, а также вспомогательных и административно-бытовых помещений.

Основной производственный зал имеет габаритные размеры 120 × 48 м с высотой до низа несущих конструкций 12 м. Механическое отделение расположено в двух пролётах шириной 24 м, длиной 108 м в осях «1–19», общая развёрнутая площадь составляет 5083,1 м². В механическом отделении размещаются вспомогательные помещения: помещение котельной, теплового пункта, складское помещение, трансформаторная подстанция. По технологическим соображениям, а также для обеспечения условий эвакуации людей из здания запроектированы выходы и ворота. Сообщение с административно-бытовым корпусом запроектировано по первому этажу через отапливаемый переход.

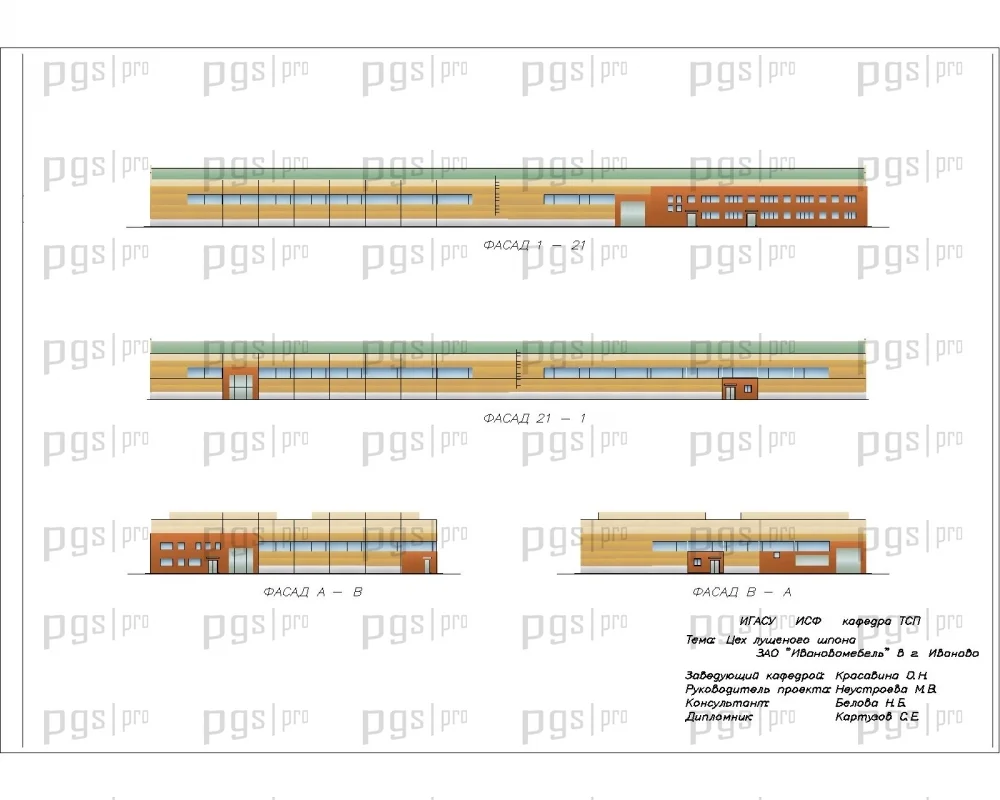

По условиям производства на рабочих местах должен быть обеспечен коэффициент естественной освещённости e = 1,5 %. Таблица IV разряда зрительной работы. Расчёт коэффициентов естественного освещения приведён в п.1.15. Для обеспечения требуемого естественного освещения предусмотрены окна. Архитектурный облик здания формируется ритмическим членением фасада, создающего эффект промышленной функциональности. Светлая окраска стеновых панелей обеспечивает восприятие здания как современного производственного объекта. Разнообразие в архитектурный облик производственного здания вносит постановка объёма АБК с контрастной отделкой.

Конструктивная схема — каркасная. Каркас здания — сборный железобетонный. Пространственная жёсткость одноэтажного промышленного здания и диска покрытия обеспечивается защемлением колонн в фундаментах. В поперечном направлении жёсткость здания обеспечивается жёсткими рамами, образованными колоннами, жёстко защемлёнными в фундаментах, и стропильными фермами, шарнирно связанными с колоннами. В продольном направлении жёсткость здания обеспечивается продольными рамами и жёстким диском покрытия.

В проекте применены монолитные железобетонные столбчатые фундаменты для колонн и с опорами под фундаментные балки. Отметка обреза фундамента -0,150. Глубина заложения фундаментов под наружные и внутренние колонны определена расчётом (п. 1.13) — 1,65 м. Для защиты стен от атмосферной влаги и предотвращения размывания грунта и наружных стен дождевой водой предусмотрена отмостка с уклоном от здания 3% шириной 1,0 м, состоящая из уплотнённого грунта, щебёночного основания толщиной 150 мм и асфальтового покрытия толщиной 30 мм.

Для передачи веса стен на фундамент применяются железобетонные фундаментные балки по серии 1.415.1-2 с преднапряжённым и таврового сечения, укладываемые между подколонниками фундаментов на бетонные столбики (приливы) сечением 300×600 мм. Отметка верха прилива -0,350. Стеновые панели опираются на фундаментные балки по слою противокапиллярной гидроизоляции из цементно-песчаного раствора. В местах устройства ворот для проезда транспорта фундаментные балки не предусматриваются. Участки стены в пределах этого шага колонн опираются на бетонную подготовку.

Для цеха лущеного шпона, состоящего из пролётов по 24 м, приняты сплошные железобетонные колонны прямоугольного сечения по серии 1.423-3, для шага 12 м, марки К60-16 (бетон B22,5) и марки К60-40 (бетон B22,5). Для крепления стеновых панелей торцевых стен приняты железобетонные колонны торцевого фахверка прямоугольного сечения марки ВКФ-72-1 (бетон B15) по серии 1.427.1-3. Для крепления стеновых панелей продольных стен приняты железобетонные колонны продольного фахверка прямоугольного сечения марки 2КФ69-1 (бетон B22,5) по серии 1.427.1-3. В углах здания для крепления стеновых панелей запроектированы железобетонные стойки фахверка прямоугольного сечения марки 2КФ69-1 (бетон B22,5) по серии 1.427.1-3.

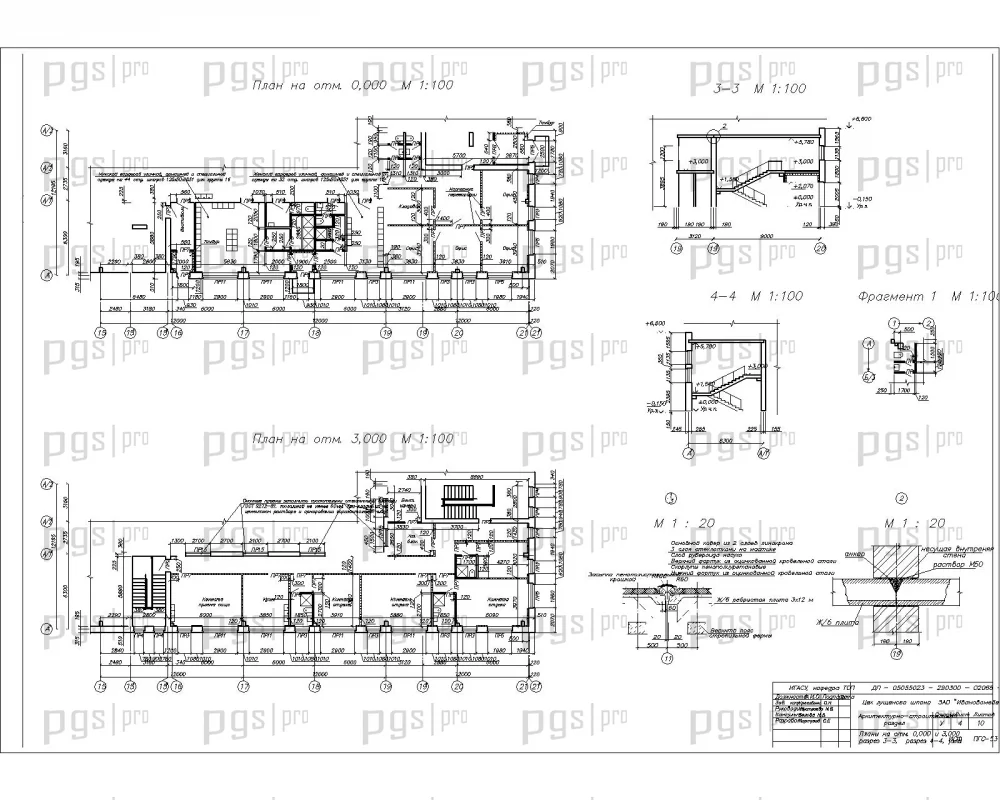

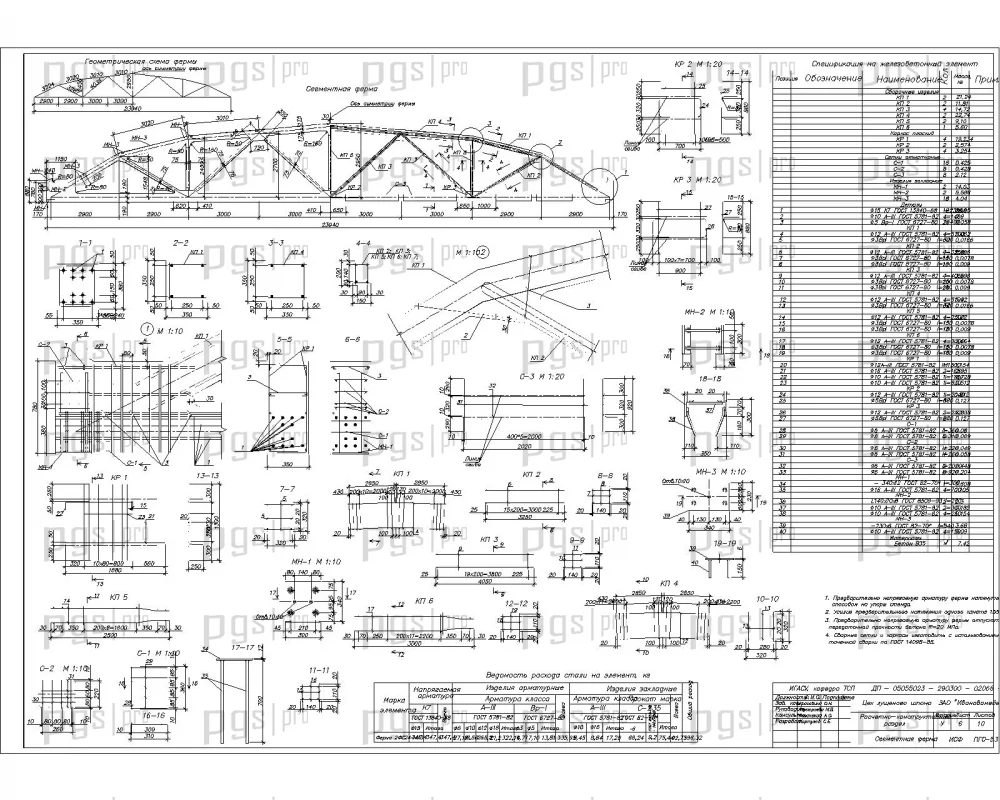

Для покрытия цеха приняты железобетонные сегментные раскосные фермы пролётом 24 м с шагом 12 м по серии 1КП-129/78 марки 2ОС24-4АВ (В30). Стропильные конструкции опираются на колонны. Перед установкой к опорным узлам ферм привариваются опорные листы. Монтажное крепление осуществляется на анкерных болтах; затем опорные листы привариваются к оголовкам колонн. Несущими элементами ограждающей части покрытия являются сборные железобетонные ребристые плиты покрытия. В цехе запроектированы плиты покрытия по серии 1.465-3/80 размерами 3×12 м марки 2ПГ-2Т (бетон B30).

В местах установки водоприёмных воронок запроектированы плиты с отверстиями диаметром 160 мм, выполняемыми на месте строительства. Ребристые плиты, образующие жёсткий диск покрытия, привариваются к закладным деталям верхнего пояса ферм не менее чем в трёх точках каждая. Швы между плитами заполняются бетоном B15 на мелком заполнителе. Доборные плиты опираются на полку сквозного уголка, пристёгнутого к парапетной панели. Стеновое ограждение — навесные трёхслойные керамзитобетонные стеновые панели с эффективным утеплителем на гибких связях по серии 1.432-5. Толщина утеплителя определена теплотехническим расчётом. В местах установки дверей, ворот запроектированы кирпичные вставки на высоту 4,8 м.

Панели, расположенные над оконными проёмами и внизу ярусов на глухих участках, опираются на стальные консоли, приваренные к колоннам. Нижняя панель первого яруса опирается на фундаментную балку. Панели торцевой стены крепятся к железобетонным колоннам и стойкам торцевого фахверка. Заполнение швов стен осуществляется упругими прокладками и мастиками. В помещении механического склада запроектирована 1 металлическая лестница с посадочной площадкой. Ширина маршей 0,8 м, уклон 60°, подъём маршей 3,0 м. Высота ступеней 300 мм.

Косоуры маршей — из гнутого швеллера. Нижний конец косоура имеет горизонтальный срез, к которому приварена опорная планка. Верхний конец имеет вертикальный срез, к которому приварен опорный уголок. Ступени и площадки выполнены из просечно-вытяжного листа толщиной 5 мм. Над воротами и дверными проёмами устанавливаются перемычки. Ворота в наружных стенах двухпольные распашные размером 4×2,4 м. В одном из воротных полотен устраивается калитка. Так как здание отапливаемое, ворота оборудуются тепловой завесой. Наружные двери двухпольные с реечной обшивкой размером 1490×2090 мм. Нижняя часть полотна экранируется с обеих сторон полосами из декоративного бумажно-слоистого пластика толщиной 3 мм.

В перегородках устанавливаются деревянные двухпольные двери размером 2290×2090 мм, а также однопольные глухие двери 989×2090 мм. В соответствии с размерами стеновых панелей приняты стальные оконные панели со стальными переплётами. Для 12-ти пролётных рядов колонн выполняются с номинальными размерами по фасаду 6×1,2 м и 6×1,8 м. Переплёты из прокатных профилей. Площадь остекления окон принята по расчёту (п. 1.15). Для проветривания 50% окон открывающиеся. Для санузлов, раздаточной кладовой перегородки запроектированы из кирпича толщиной 120 мм, стены — 250 мм. Высота выгородочных помещений составляет 3,5 м.

Помещения механического склада и теплового пункта выгороживаются универсальными выгородочными перегородками из стальных щитов высотой 2,8 м (из стальных щитов номинальной шириной 0,5 и 1 м, перекрытия из сетчатых щитов, обвязка щитов сваривается из прокатных уголков); инструментально-раздаточные кладовые, кладовая комплектующих изделий — сетчатыми щитовыми перегородками высотой 2,8 м (состоят из стоек, устанавливаемых с шагом 1,5 м и подвешенных к ним сетчатых щитов, обвязка щитов из прокатных уголков). Кровля — рулонная, запроектирована из 5 слоёв. Верхний гидроизоляционный слой состоит из двух слоёв линокрома. В качестве утеплителя используется пенополистирол плотностью 100 кг/м³ толщиной 100 мм согласно теплотехническому расчёту (п. 1.14.2). Пароизоляция — 1 слой изоспана плотностью 600 кг/м³.

В местах примыкания к парапетам слой основного ковра заканчивается на переходном валике, на вертикальные поверхности наклеиваются усиливающие кровлю в месте примыкания дополнительные два плавно обрываемых слоя линокрома. Обрез кровли обивается оцинкованной кровельной сталью. В качестве ограждения на кровле используется парапет. Так как его высота менее 0,6 м, его предусмотрено согласно (п. 5.15, [1.19]) дополнить решётчатым ограждением до высоты 0,6 м от поверхности кровли. Водосток с покрытия в цехе внутренний. Уклоны создаются уклонами поясов ферм. Так как высота цеха до 20 м, для подъёма на кровлю запроектированы вертикальные стальные лестницы шириной 0,7 м, начинающиеся с высоты 2,5 м, с площадками при выходе на кровлю. Площадка при выходе на кровлю имеет ограждение высотой 0,6 м.

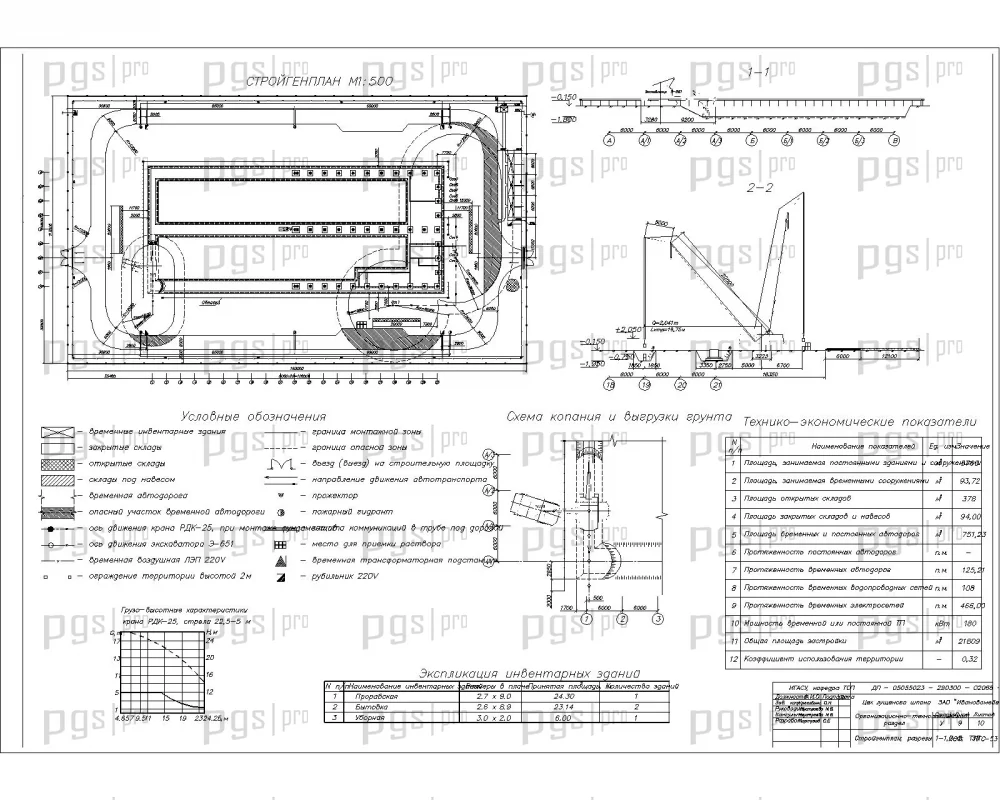

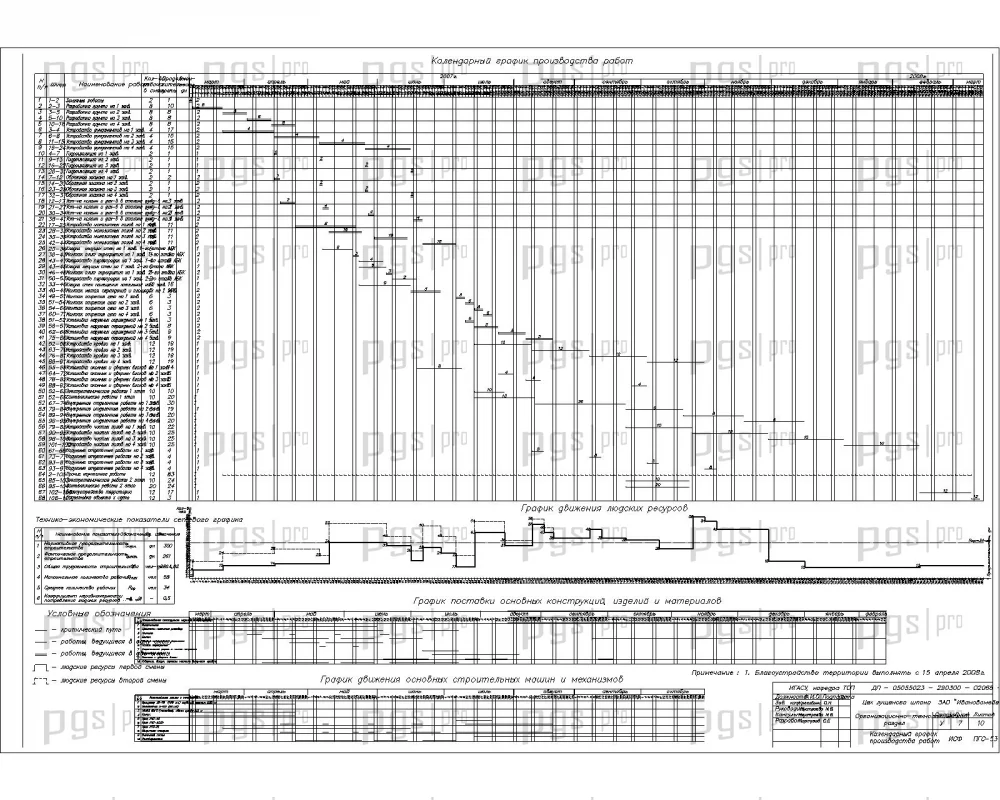

В организационной части дипломного проекта разработаны календарный график, строительный генплан и технико-экономические показатели. Календарный график составлен с учётом технологической последовательности монтажных работ: возведение фундаментов, монтаж колонн, стропильных ферм, подкрановых балок, связей, ограждающих конструкций, устройство кровли, отделочные работы. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

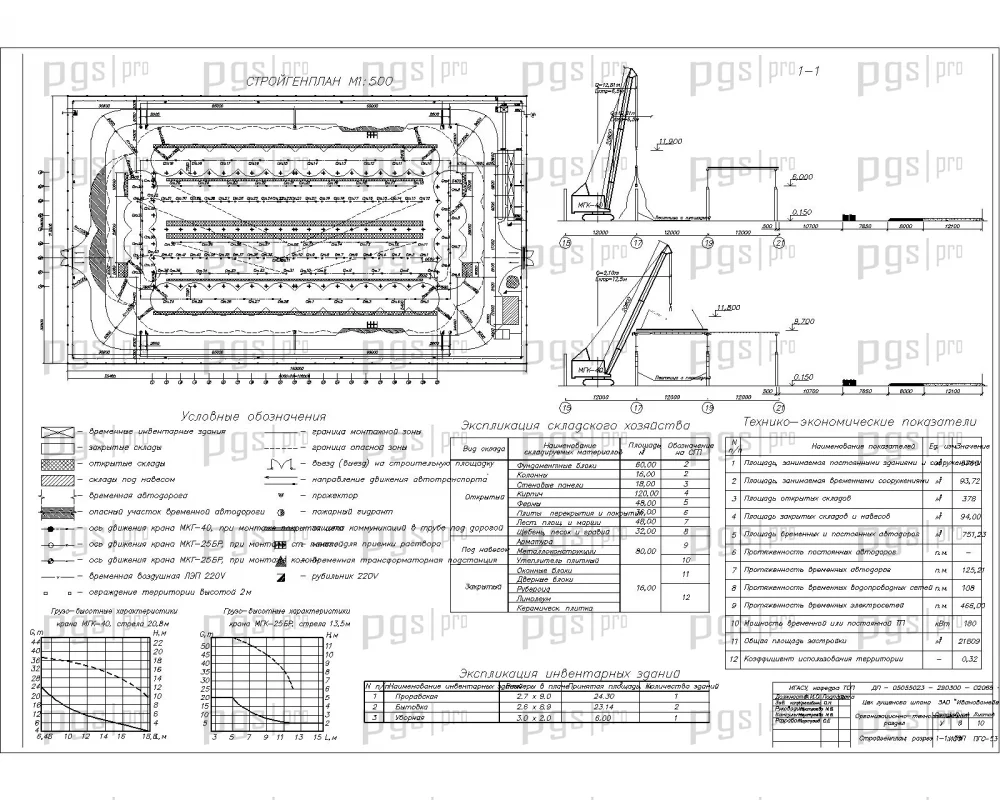

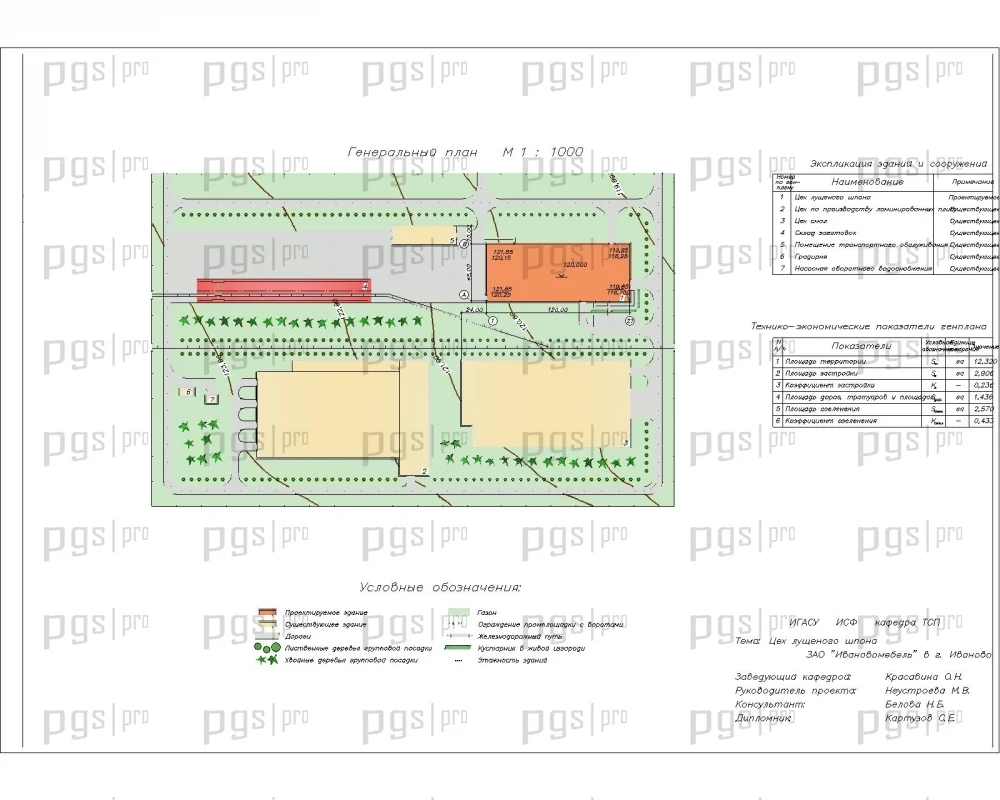

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. В состав графической части входят стройгенплан подземной и надземной части, схемы монтажа, технико-экономические показатели.

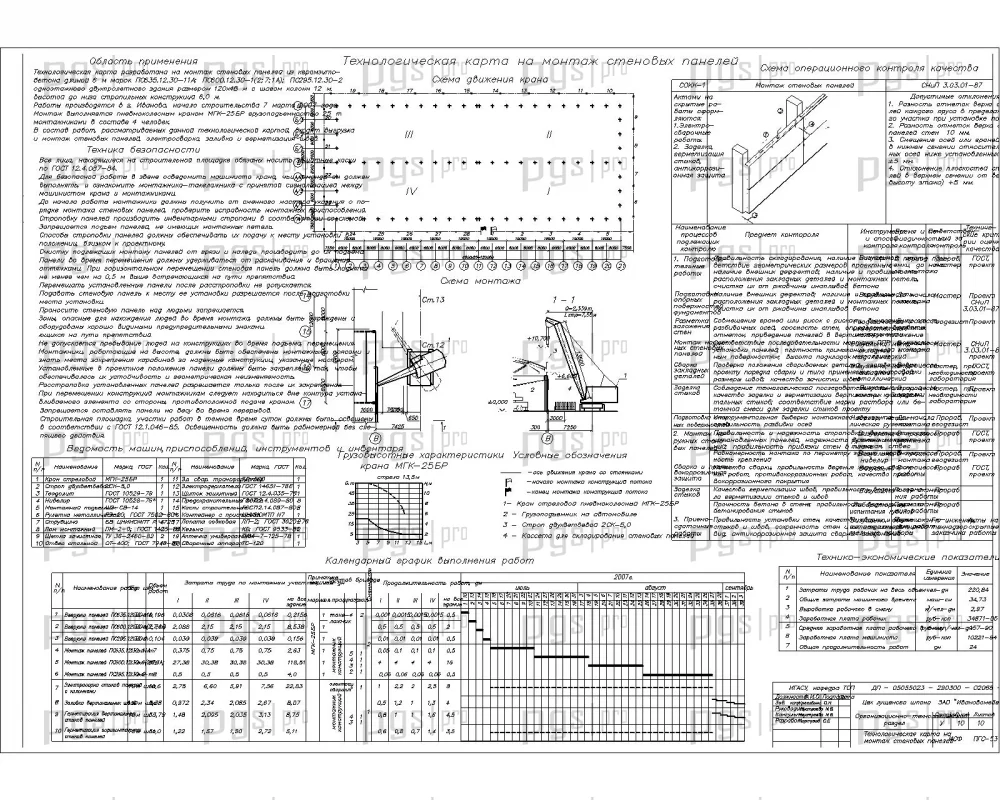

Технологическая часть диплома включает разработку технологической карты на монтаж стеновых панелей. Рассмотрены вопросы выбора метода производства работ, калькуляции затрат труда и машинного времени, карточки-определителя работ, графика движения рабочей силы. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита деревянных элементов от гниения и возгорания. В разделе оснований и фундаментов выполнён расчёт фундамента на естественном основании. Проведено сравнение вариантов организации работ с технико-экономическим обоснованием выбора оптимального решения. В сметном разделе выполнены локальные сметы, объектная смета и сводный сметный расчёт.

Диплом №3034 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Уникальная тематика: проектирование цеха лущеного шпона — специализированное и востребованное направление в деревообрабатывающем строительстве.
• Сложная конструктивная схема: сборный железобетонный каркас с пролётами 24 м, сегментные раскосные фермы, двухпролётная система — объект повышенной сложности.

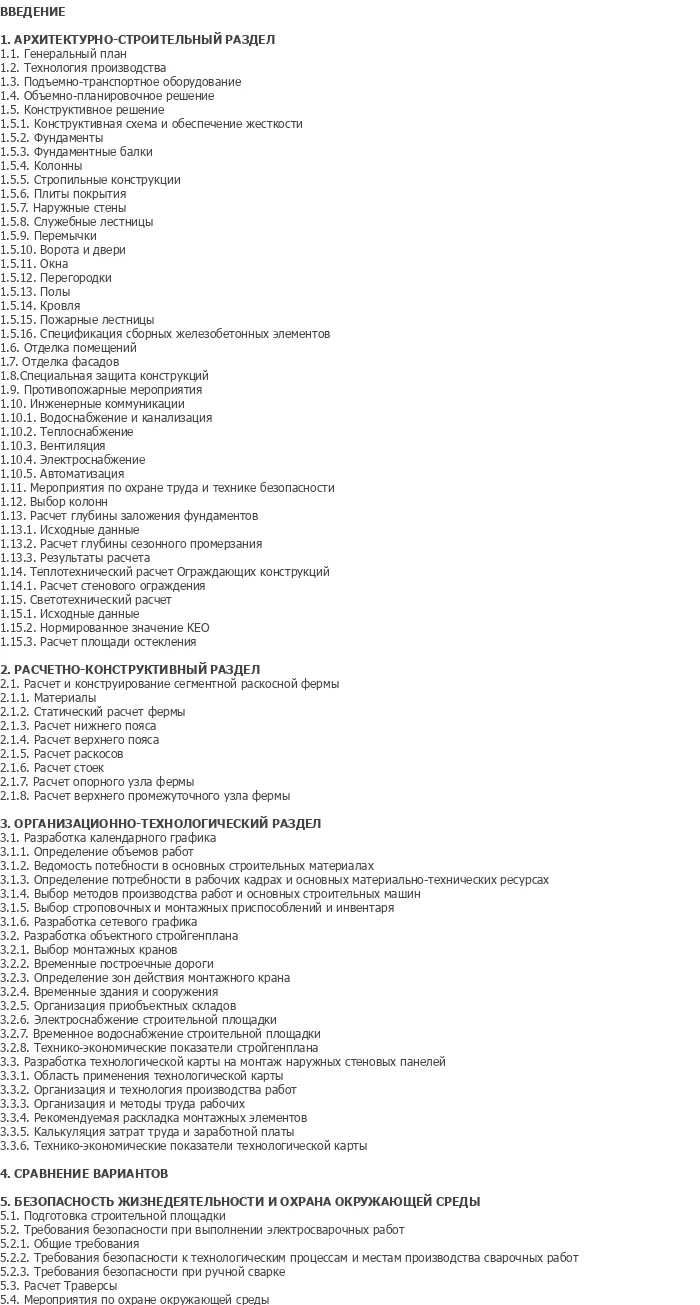

• Полная комплектация: 136 листов пояснительной записки и 10 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты (монолитные столбчатые), колонны, стропильные фермы, плиты покрытия, стеновые панели, кирпичные вставки — расчёт и конструирование всех основных элементов.

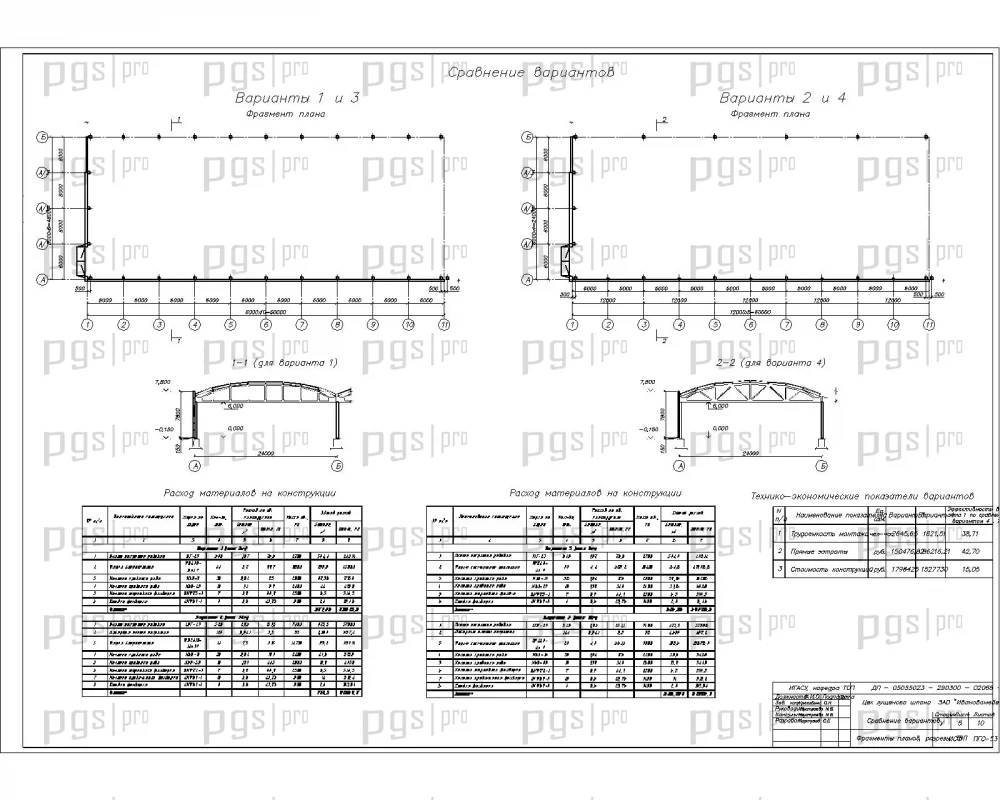

• Практическая направленность: технологическая карта на монтаж стеновых панелей, календарный график, строительный генплан, технико-экономические показатели, сравнение вариантов.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды и технике безопасности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №3034 по доступной цене — 4 000 рублей.
