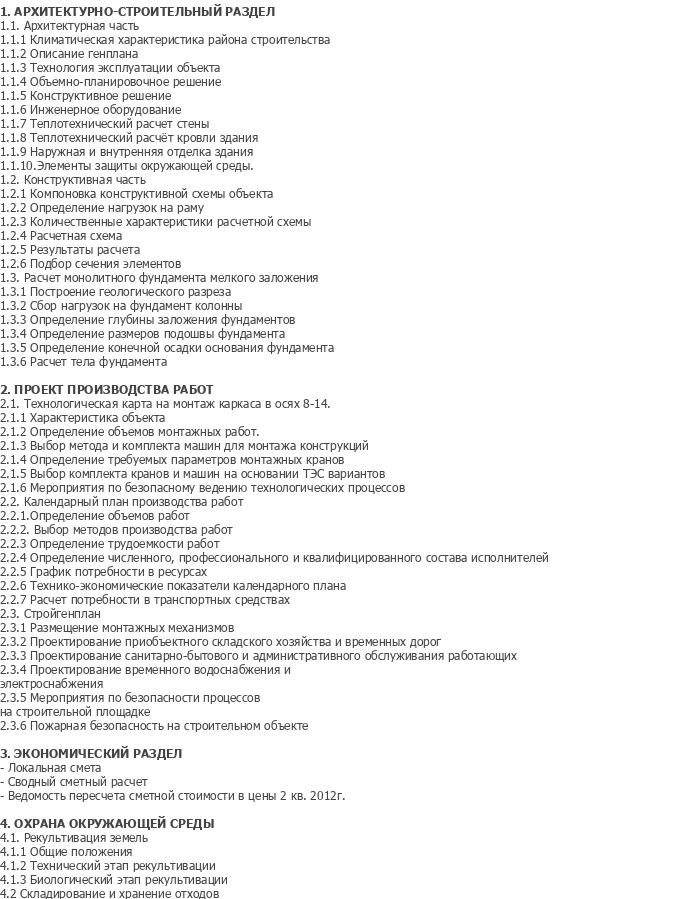

Дипломный проект №3036 «Корпус производства спирта в п. Черноголовка Московской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для производства спирта с совмещённым административно-бытовым корпусом. Проект выполнен с учётом климатических условий Московской области и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела. Данный ПГС дипломный проект включает 161 лист пояснительной записки и 10 листов графической части в формате AutoCAD, что полностью соответствует требованиям вузовской подготовки по направлению промышленное и гражданское строительство.

Проектируемый объект — корпус производства спирта в посёлке Черноголовка Московской области, представляющий собой сложное многофункциональное производственное здание с совмещённым административно-бытовым корпусом. Данный шаблон проекта разработан с учётом современных требований к промышленным зданиям пищевой промышленности, энергоэффективности и технологической функциональности. Особенность проекта — применение металлического каркаса с колоннами и фермами в металлоконструкциях, что обусловлено необходимостью создания больших пролётных помещений и ширин, а также применением укрупнённых сеток колонн.

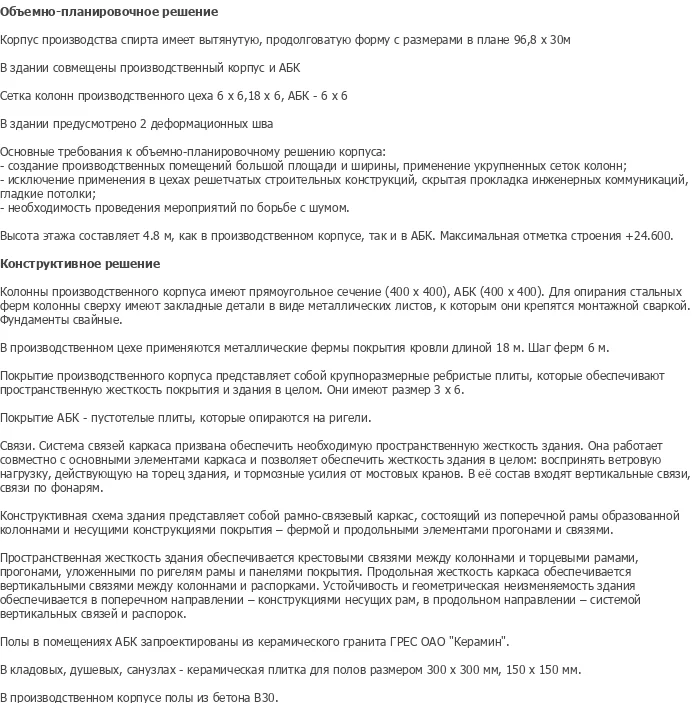

Здание имеет вытянутую, продолговатую форму с размерами в плане 96,8 × 30 м и высотой 24,6 м. В здании совмещены производственный корпус и АБК. Сетка колонн производственного цеха составляет 6 × 6, 18 × 6, а АБК — 6 × 6. В здании предусмотрено 2 деформационных шва. Высота этажа составляет 4,8 м, как в производственном корпусе, так и в АБК. Максимальная отметка строения +24,600. Данный ПГС дипломный проект подходит студентам кафедры «Металлоконструкции», преподавателям и специалистам по проектированию промышленных зданий пищевой отрасли. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3036 предлагает оптимальное соотношение цены и качества.

Основные требования к объёмно-планировочному решению корпуса включают: создание производственных помещений большой площади и ширины, применение укрупнённых сеток колонн, исключение применения в цехах решётчатых строительных конструкций, скрытая прокладка инженерных коммуникаций, гладкие потолки, необходимость проведения мероприятий по борьбе с шумом. Данный готовый диплом ПГС включает полный комплект расчётов, конструирования и организационно-технологических решений.

Функциональные связи в здании решены с учётом специфики производства спирта и требований к технологическим потокам сырья, полуфабрикатов и готовой продукции. Планировочная структура корпуса базируется на чётком разделении производственного цеха и административно-бытового корпуса с обеспечением бесконтактных связей между технологическими потоками и административными функциями.

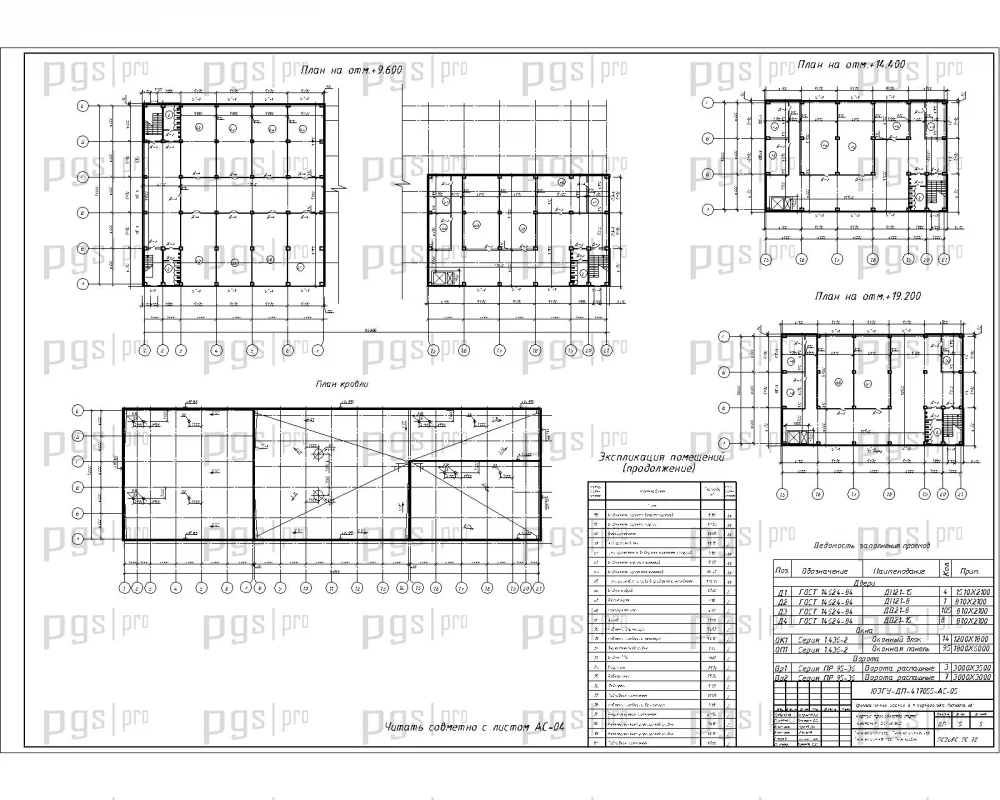

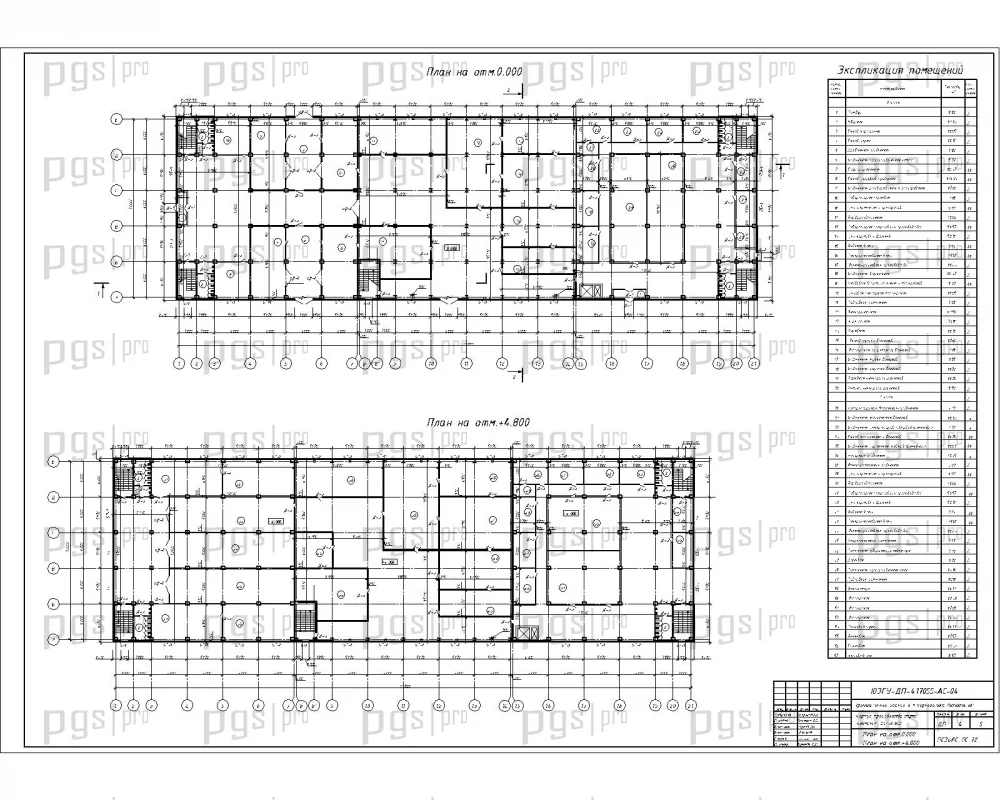

Основной производственный зал имеет габаритные размеры 96,8 × 30 м с высотой этажа 4,8 м. В здании предусмотрены производственные помещения большой площади и ширины с укрупнённой сеткой колонн 6 × 6, 18 × 6. Инженерные коммуникации проложены скрытно, потолки выполнены гладкими. В АБК сетка колонн 6 × 6 обеспечивает размещение административных, бытовых и вспомогательных помещений. В здании предусмотрено 2 деформационных шва, обеспечивающих компенсацию температурных деформаций и осадок основания.

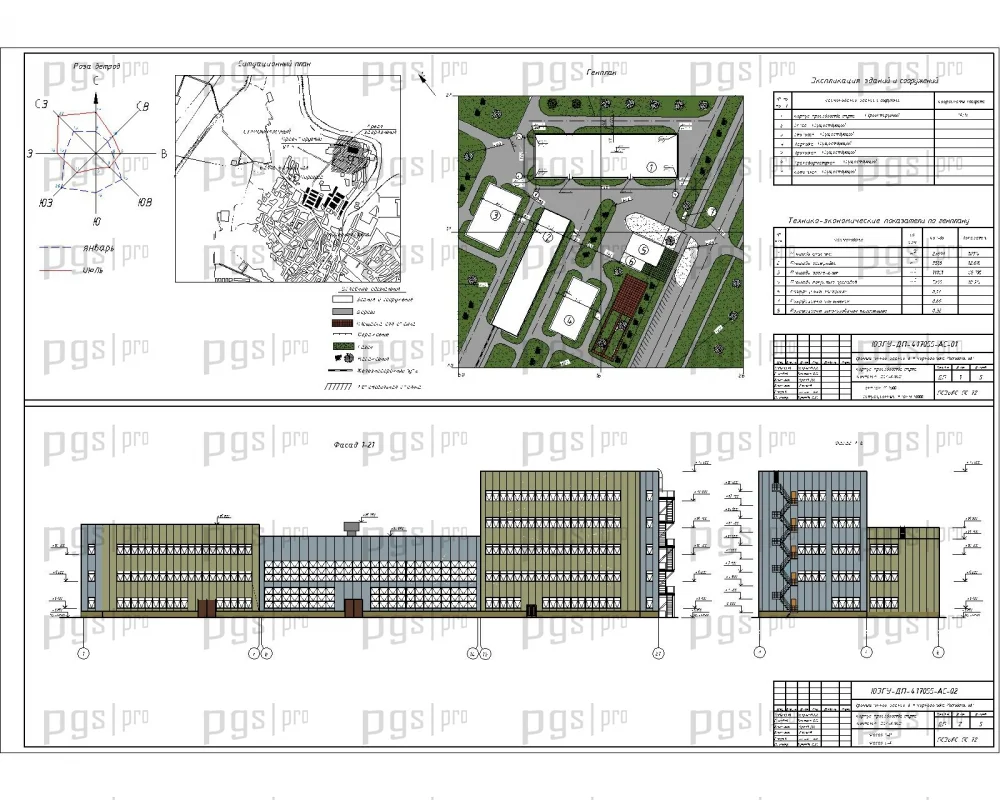

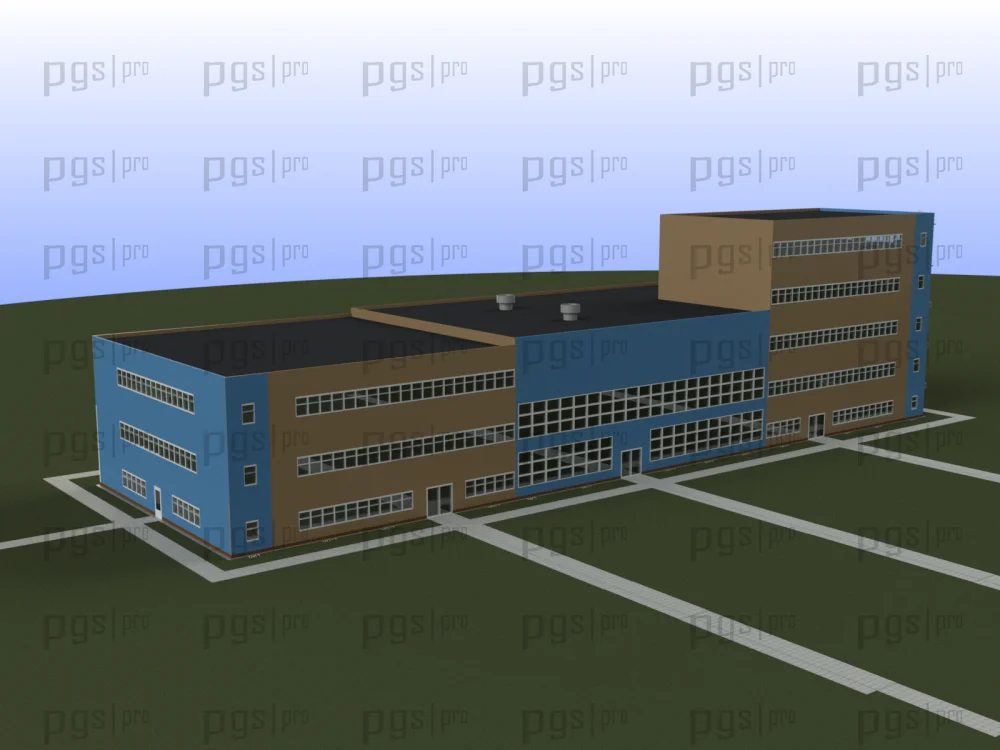

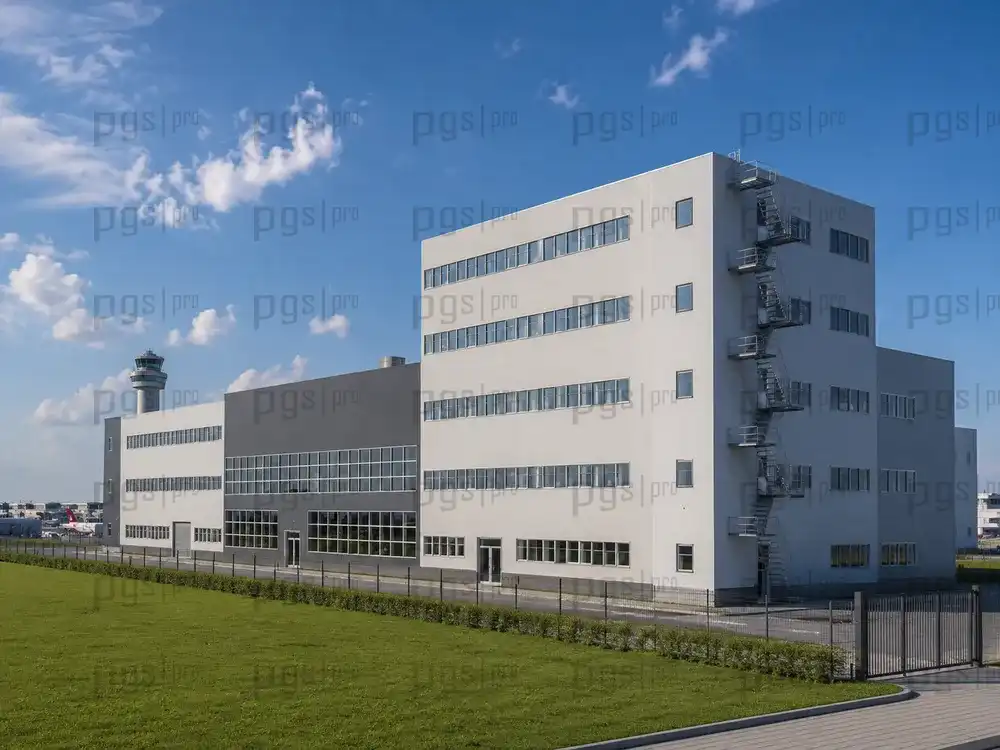

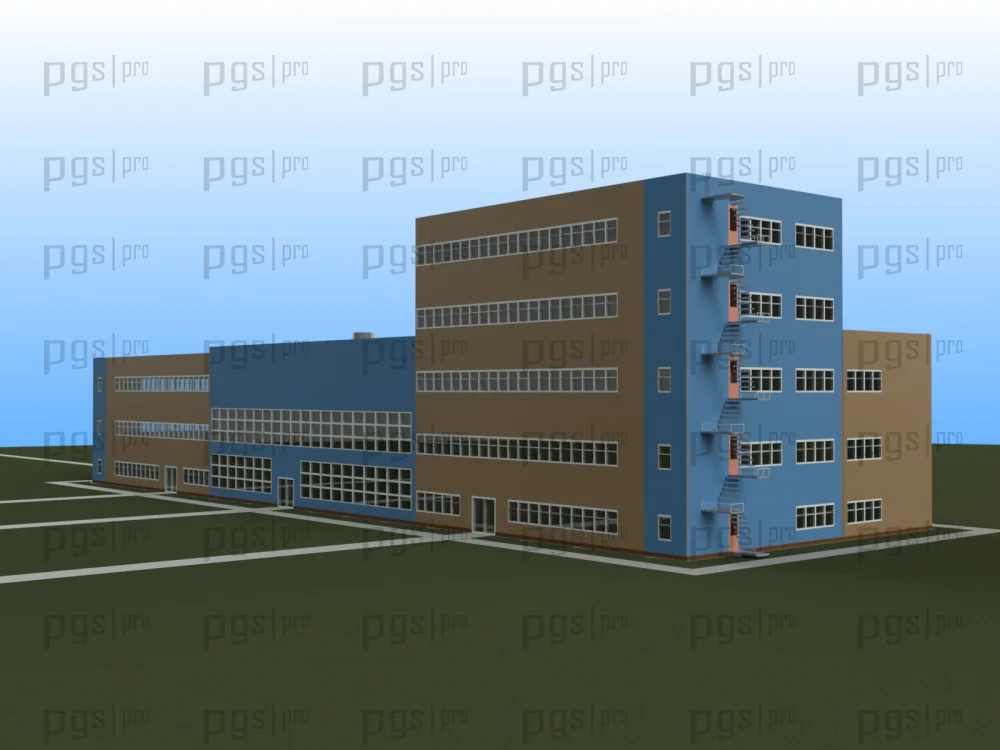

Архитектурный облик здания формируется вытянутой продолговатой формой корпуса с ритмическим членением фасада по колоннам и оконным проёмам. Совмещение производственного корпуса и АБК в одном объёме создаёт компактную и функциональную планировочную структуру. Визуализация объекта демонстрирует современный промышленный облик здания с чётким разделением функциональных зон по высоте и фасадному решению.

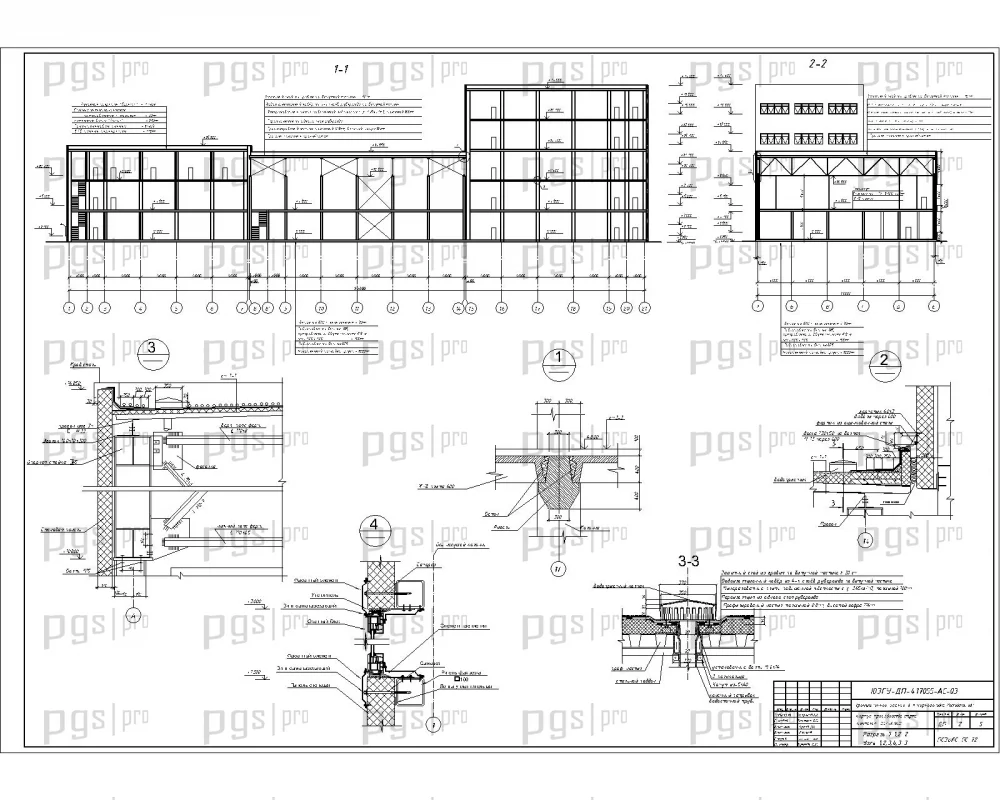

Конструктивная схема здания представляет собой рамно-связевой каркас, состоящий из поперечной рамы, образованной колоннами и несущими конструкциями покрытия — фермой и продольными элементами прогонами и связями. Колонны и фермы здания запроектированы в металлоконструкциях. Пространственная жёсткость здания обеспечивается совместной работой основных элементов каркаса: восприятие ветровой нагрузки, действующей на торец здания, и тормозных усилий от мостовых кранов.

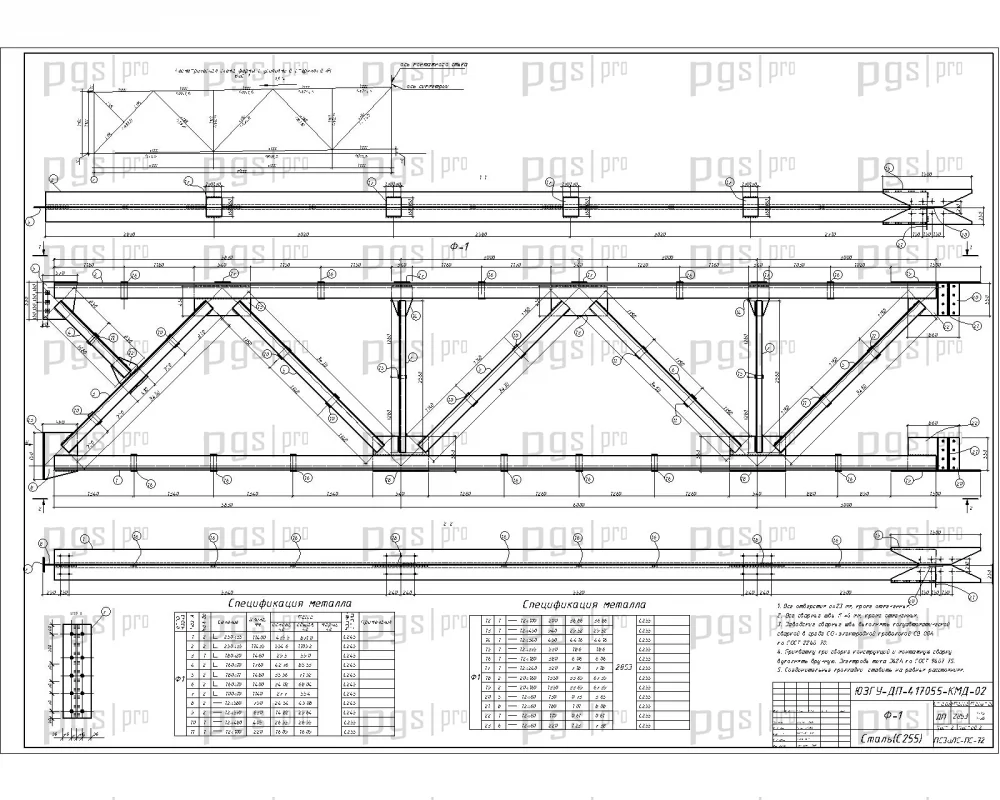

В производственном цехе применяются металлические фермы покрытия кровли длиной 18 м с шагом ферм 6 м. Покрытие производственного корпуса представляет собой крупноразмерные ребристые плиты, которые обеспечивают пространственную жёсткость покрытия и здания в целом. Они имеют размер 3 × 6. Покрытие АБК — пустотелые плиты, которые опираются на ригели. Связи, система связей каркаса призвана обеспечить необходимую пространственную жёсткость здания. Она работает совместно с основными элементами каркаса и позволяет обеспечить жёсткость здания в целом. В её состав входят вертикальные связи, связи по фонарям.

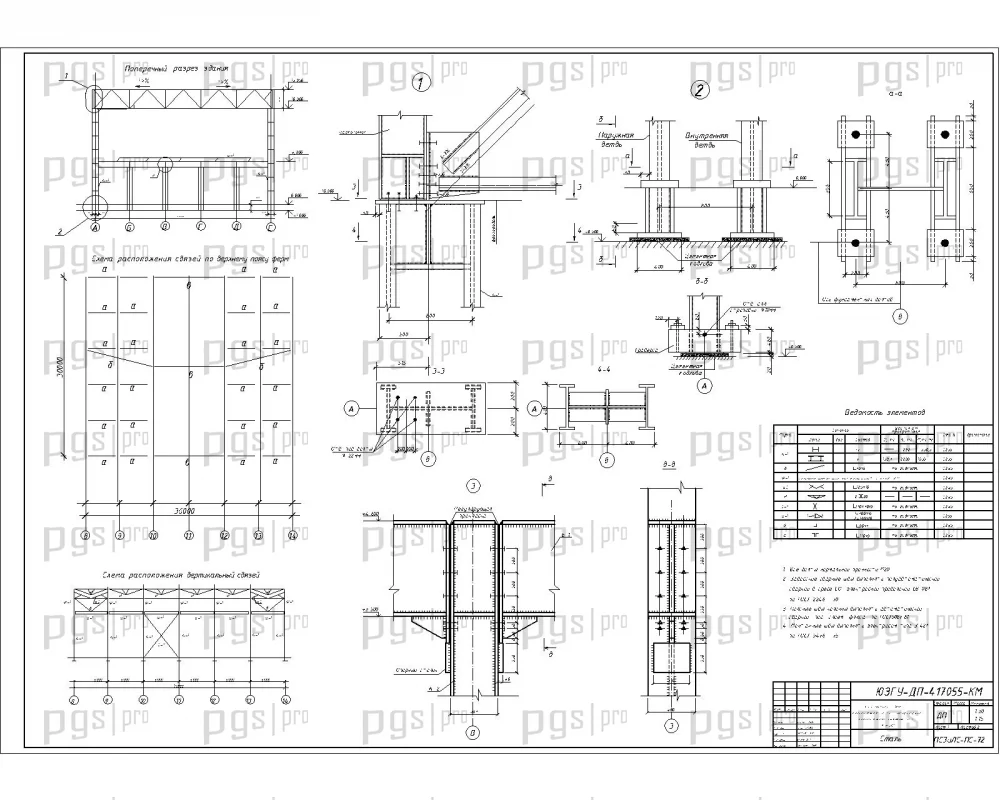

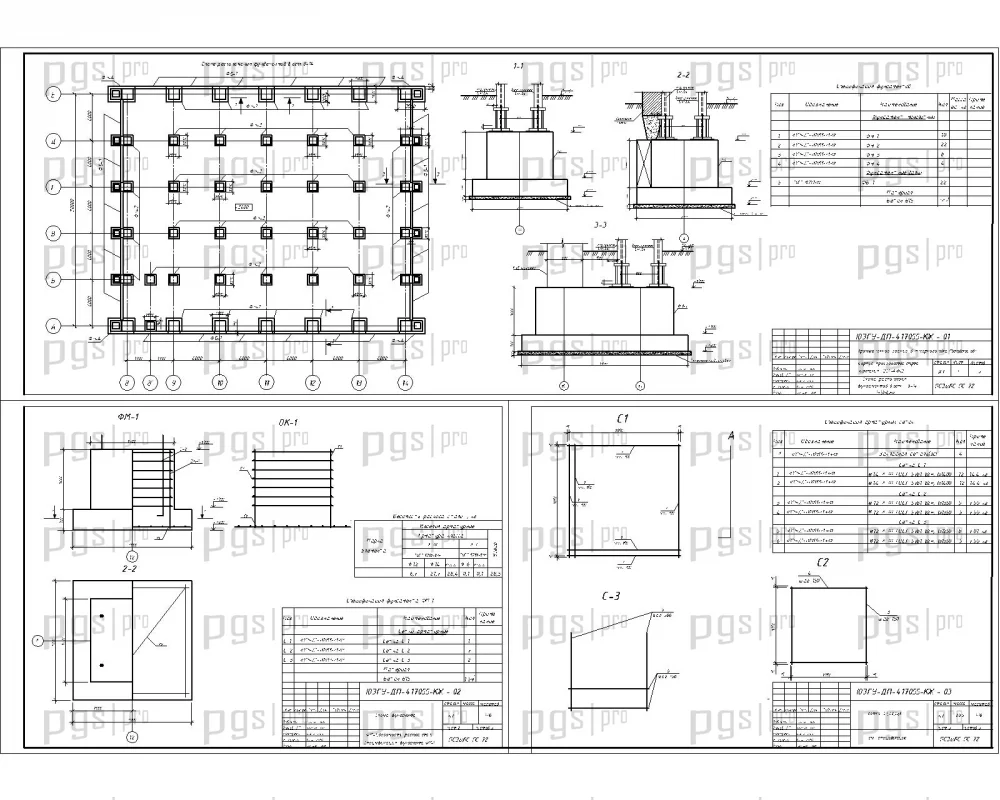

Колонны производственного корпуса имеют прямоугольное сечение 400 × 400, АБК — 400 × 400. Для опирания стальных ферм колонны сверху имеют закладные детали в виде металлических листов, к которым они крепятся монтажной сваркой. Фундаменты — свайные. Расчёт металлического каркаса выполнен в программном комплексе «SCAD», расчёт фундамента выполнен ручным способом. Все расчёты оформлены с полным выводом формул, таблиц и пояснительных схем. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита деревянных элементов от гниения и возгорания.

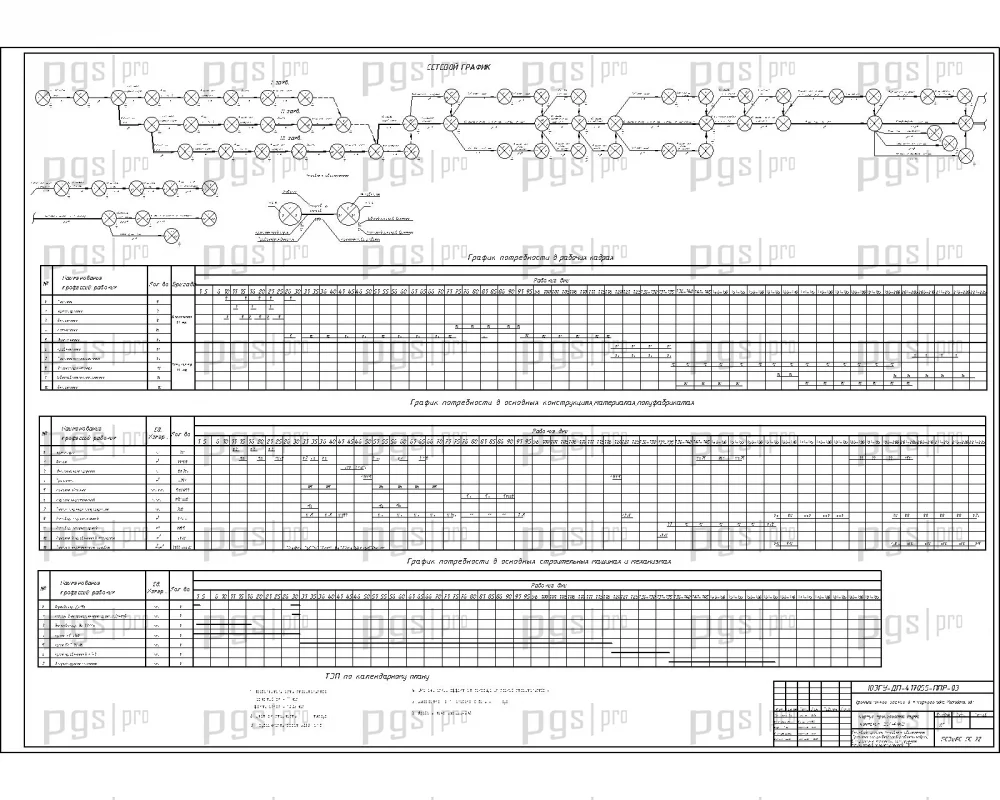

В организационной части дипломного проекта разработаны сетевой график, строительный генплан и технико-экономические показатели. Сетевой график составлен с учётом технологической последовательности монтажных работ: возведение свайных фундаментов, монтаж металлических колонн, ферм покрытия, ригелей, связей, укладка плит перекрытия, монтаж ограждающих конструкций, отделочные работы. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

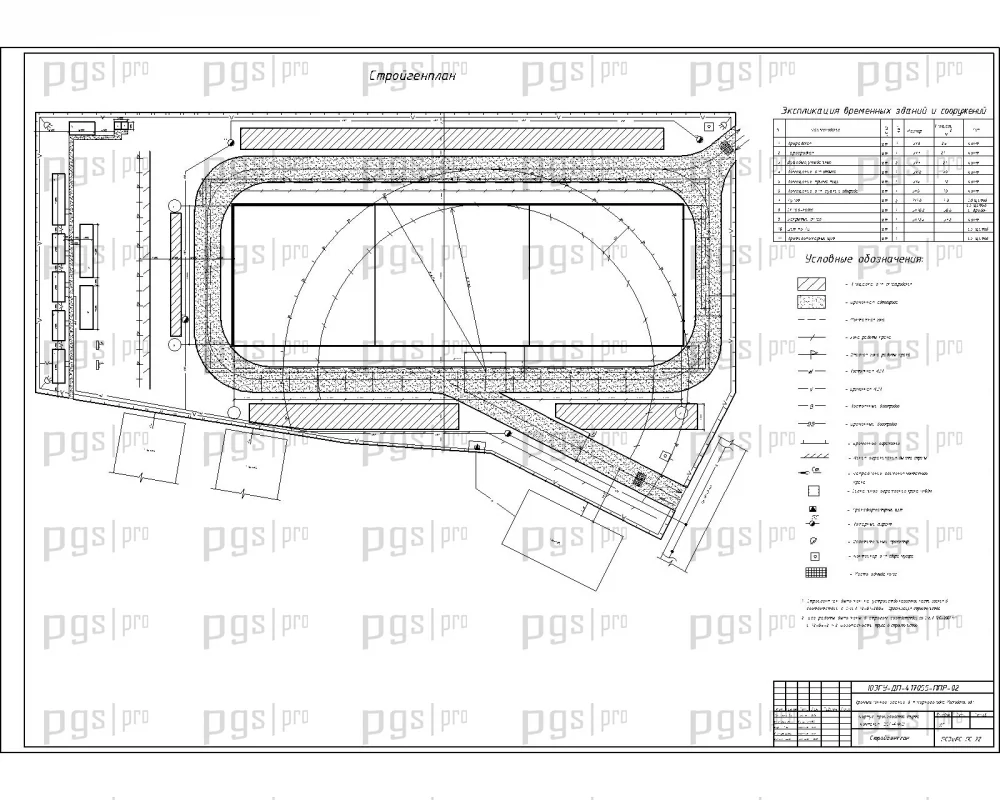

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчёт численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. В состав графической части входят фасады, генеральный план, ситуационный план, планы на отметках, разрезы, узлы, конструирование фундамента, конструирование металлической фермы, технологическая карта на монтаж, сетевой график, стройгенплан.

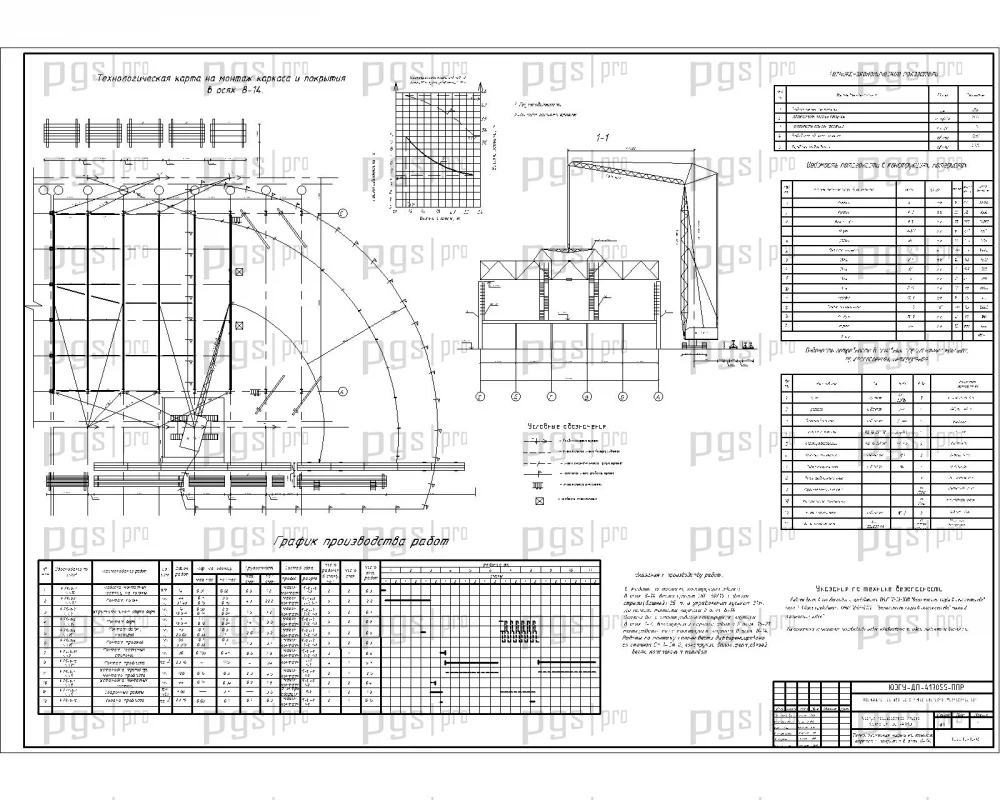

Технологическая часть диплома включает разработку технологической карты на монтаж конструкций. Рассмотрены вопросы выбора метода производства работ, комплектации машин и механизмов, трудовых затрат, техники безопасности и охраны труда. Проектом предусмотрена антикоррозийная защита металлических конструкций и защита деревянных элементов от гниения и возгорания. В разделе экономики строительства выполнены сметные расчёты, технико-экономические показатели строительства.
