Дипломный проект №3037 «Корпус химического производства в г. Благовещенск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения технологического оборудования химического производства. Проект выполнен с учетом климатических условий Амурской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

Проектируемый объект — корпус химического производства, расположенный в городе Благовещенск Амурской области. Данный готовый диплом ПГС разработан для размещения технологического оборудования химического производства и включает производственные, вспомогательные и бытовые помещения. Здание относится к производственным зданиям повышенной ответственности с повышенными требованиями к вентиляции, освещению и химической стойкости конструкций.

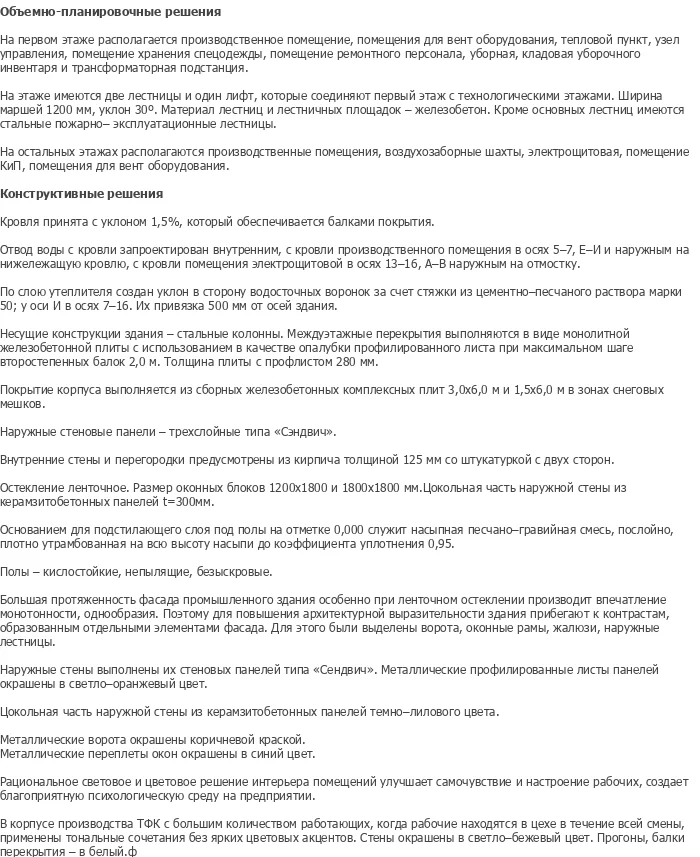

Здание состоит из главного производственного корпуса и примыкающего бытового корпуса. На первом этаже главного корпуса расположены производственное помещение, помещения для вентиляционного оборудования, тепловой пункт, узел управления, помещение хранения слепоотжимов, помещение ремонтного персонала, уборная, кладовая уборочного инвентаря и трансформаторная подстанция. На остальных этажах размещаются производственные помещения, воздухозаборные шахты, электрощитовая, помещение КИП и помещения для вентиляционного оборудования. Бытовой корпус включает душевые, гардеробные, комнаты приема пищи и административные помещения.

Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3037 предлагает полный комплект материалов для успешной защиты.

Функциональная планировка здания базируется на четком разделении производственных, вспомогательных и бытовых зон с обеспечением бесконтактных связей между чистыми и загрязненными зонами. На первом этаже главного корпуса имеются две лестницы и один лифт, соединяющие первый этаж с технологическими этажами. Ширина маршей лестниц составляет 1200 мм, уклон 300. Материал лестниц и лестничных площадок — железобетон. Кроме основных лестниц предусмотрены стальные пожарно-эксплуатационные лестницы.

Остекление здания выполнено ленточным способом с применением оконных блоков размером 1200×1800 мм и 1800×1800 мм. Большая протяженность фасада промышленного здания особенно при ленточном остеклении производит впечатление монотонности, поэтому для повышения архитектурной выразительности применены контрастные элементы: выделены ворота, оконные рамы, жалюзи, наружные лестницы. Наружные стены выполнены из стеновых панелей типа «Сэндвич» с металлическими профилированными листами, окрашенными в светло-оранжевый цвет. Цокольная часть — из керамзитобетонных панелей темно-лилового цвета. Металлические ворота окрашены коричневой краской, а металлические переплеты окон — в синий цвет.

Рациональное световое и цветовое решение интерьера производственных помещений улучшает самочувствие и настроение рабочих, создает благоприятную психологическую среду на предприятии. В корпусе производства ТОК с большим количеством работающих, когда рабочие находятся в цехе в течение всей смены, применены тональные сочетания без ярких цветовых акцентов. Стены окрашены в светло-бежевый цвет, прогоны, балки перекрытия — в белый.

Несущие конструкции здания выполнены по каркасной схеме с применением стальных колонн и механизированных балок. Междуэтажные перекрытия выполняются в виде монолитных железобетонных плит с использованием в качестве опалубки профилированного листа при максимальном шаге второстепенных балок 2,0 м. Толщина плиты с профилем составляет 280 мм. Покрытие корпуса выполняется из сборных железобетонных комплексных плит размером 3,0×6,0 м и 1,5×6,0 м, в зонах снеговых мешков предусмотрены усиленные конструкции.

Кровля здания принята с уклоном 1,5%, который обеспечивается балками покрытия. Отвод воды с кровли запроектирован внутренним дренажем с кровли производственного помещения в осях 5–7, Е–И и наружным на нижележащую кровлю, а с кровли помещения электрощитовой в осях 13–16, А–В — наружным на отмостку. По слою утеплителя создан уклон в сторону водосточных воронок за счет стяжки из цементно-песчаного раствора марки 50; у оси И в осях 7–16 привязка составляет 500 мм от оси здания.

Наружные стеновые панели — трехслойные типа «Сэндвич». Внутренние стены и перегородки предусмотрены из кирпича толщиной 125 мм со штукатуркой с двух сторон. Цокольная часть наружной стены выполнена из керамзитобетонных панелей толщиной 300 мм. Основание для подстилающего слоя под полы на отметке 0,000 служит насыпная песчано-гравийная смесь, послойно, плотно утрамбованная на всю высоту насыпи до коэффициента уплотнения 0,95. Полы — кислотостойкие, нельзящие, безыскровые, что соответствует специфике химического производства.

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологическая карта на возведение каркаса здания содержит объемы работ, способы производства монтажа стальных колонн и балок, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей сортировкой и вывозом строительного мусора.

Технологическая карта на монтаж стеновых панелей включает детальные схемы укладки панелей, узлы крепления, требования к качеству и приемке работ, а также технику безопасности при выполнении монтажных операций. Сетевой график составлен с учетом технологической последовательности работ: подготовка строительной площадки, возведение фундаментов, монтаж каркаса, устройство перекрытий, монтаж стеновых панелей, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Выбор крана обоснован грузоподъемностью, вылетом стрелы и условиями монтажа на стесненной строительной площадке.

Диплом №3037 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий химической промышленности — востребованное направление в современном строительстве.
• Сложный инженерный объект: многоэтажное производственное здание с каркасной системой, монолитными и сборными железобетонными перекрытиями, специальными полами.

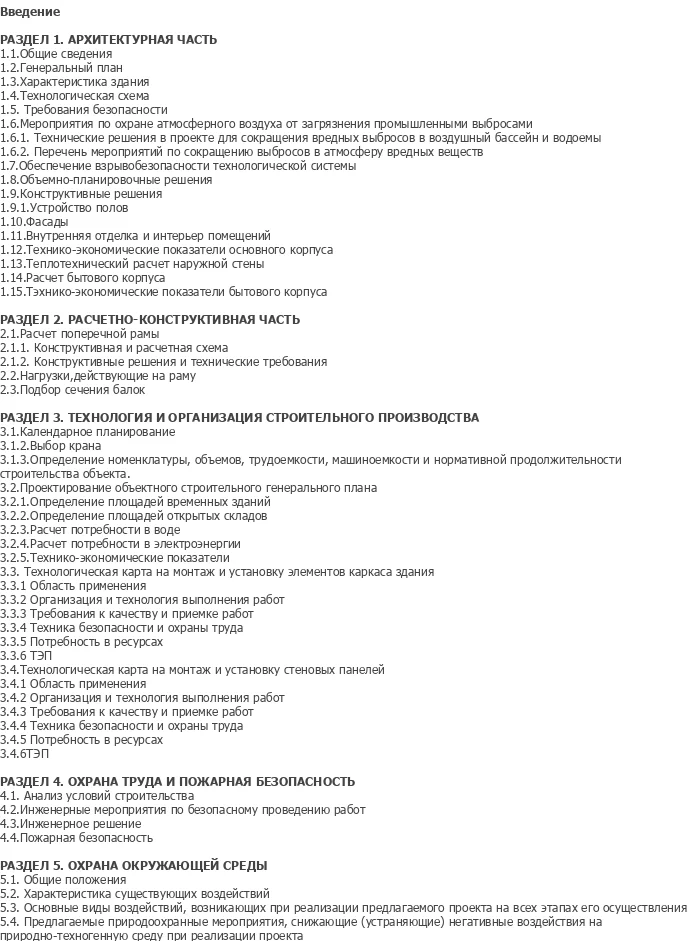

• Полная комплектация: 144 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стеновые панели, монолитные и сборные перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, сетевой график, строительный генплан, выбор крана, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 4 000 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3037 по доступной цене.
