Дипломный проект №3038 «Станция диагностики и техобслуживания в г. Петропавловск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для диагностики и технического обслуживания автомобилей. Проект выполнен с учетом климатических условий Северного Казахстана и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части.

Проектируемый объект — одноэтажное производственное здание станции диагностики и технического обслуживания автомобилей, расположенное в городе Петропавловск. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям автосервиса, энергоэффективности и функциональности. Здание имеет прямоугольную форму в плане и относится ко II классу ответственности со степенью огнестойкости III.

Особенность проекта — однопролётная конструктивная схема с большим пролетом 24,0 м в поперечном направлении, что обеспечивает свободную планировку производственных помещений. Высота до низа стропильных конструкций составляет 7,2 м, максимальная высота здания — 9,6 м. В составе здания предусмотрено 38 помещений различного функционального назначения. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3038 предлагает оптимальное соотношение цены и качества.

Проект предусматривает оснащение здания пожарной и охранной сигнализацией, противопожарным водопроводом, а также полный комплекс инженерных систем: водоснабжение, канализация, отопление, вентиляция, электроснабжение и связь. Здание оборудуется пожарными кранами и съемами для эвакуации при пожаре.

Функциональные связи в здании решены с учетом специфики автосервиса и требований к технологическим процессам диагностики и ремонта автомобилей. Планировочная структура базируется на четком разделении зон приемки, диагностики, ремонта и хранения.

Производственные помещения размещены в едином объеме с учетом технологической последовательности обслуживания автомобилей. В здании предусмотрены зоны для размещения диагностического оборудования, подъемников, смотровых канав и хранения запасных частей. Входная группа организована с учетом удобства подъезда транспорта и разграничения потоков персонала и клиентов.

Относительная отметка 0,000 соответствует абсолютной отметке 159,480. В здании предусмотрены различные типы полов в зависимости от назначения помещений: цементные, покрытые линолеумом, из керамической плитки. В производственной части здания покрытие выполняется из асфальтобетона. Водосток от кровли организован наружный через водосборные лотки и желоб по водосточным трубам на отмостку.

Конструктивная схема здания — полный каркас с самонесущими навесными стеновыми панелями. Каркас здания монтируется из сборных железобетонных элементов. Сетка колонн составляет 6,0 м в продольном направлении и 24,0 м в поперечном.

Фундаменты — сборные железобетонные столбчатые типа ФАЗ-1 и ФАЗ-3-1, устанавливаемые на обрезы фундаментных балок. Фундамент устанавливается на щебеночную подготовку толщиной 100 мм. Фундаментные балки укладываются на специально заготовленные бетонные столбики. Наружные стены выполнены из керамзитобетонных панелей. Покрытие — сборные железобетонные плиты.

Кровля рулонная, представляет собой гибкий легкий водоизоляционный ковер, состоящий из 3 слоев рубероида на битумной мастике. В качестве утеплителя используется жовата. Перегородки в здании запроектированы из керамического кирпича марки КР/150/15 по ГОСТ 530-95 на растворе марки М50, толщиной 120 мм. Двери наружные и внутренние деревянные с глухими и полотняными полотнами по ГОСТ 14624-84. Ворота металлические двухпольные распашные.

Технологическая карта на монтаж каркаса включает объемы работ, способы производства монтажа сборных железобетонных элементов каркаса, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей проверкой правильности установки элементов.

Календарный план составлен с учетом технологической последовательности работ: устройство фундаментов, монтаж каркаса, укладка плит покрытия, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели: сметная стоимость объекта — 2 874 464,2 руб., сметная стоимость строительных работ — 1 039 338,11 руб., выработка на одного рабочего в день — 8626,87 руб., строительный объем здания — 1830 м³, сметная стоимость 1 м² общей площади здания — 14 465,31 руб., нормативная продолжительность строительства — 133 дня, продолжительность строительства — 121 день, коэффициент использования основных фондов — 1,23 процента.

Диплом №3038 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производственные здания автосервиса — востребованное направление в современном строительстве.
• Сложный инженерный объект: большепролетное одноэтажное здание с полным каркасом и развитой инженерией.

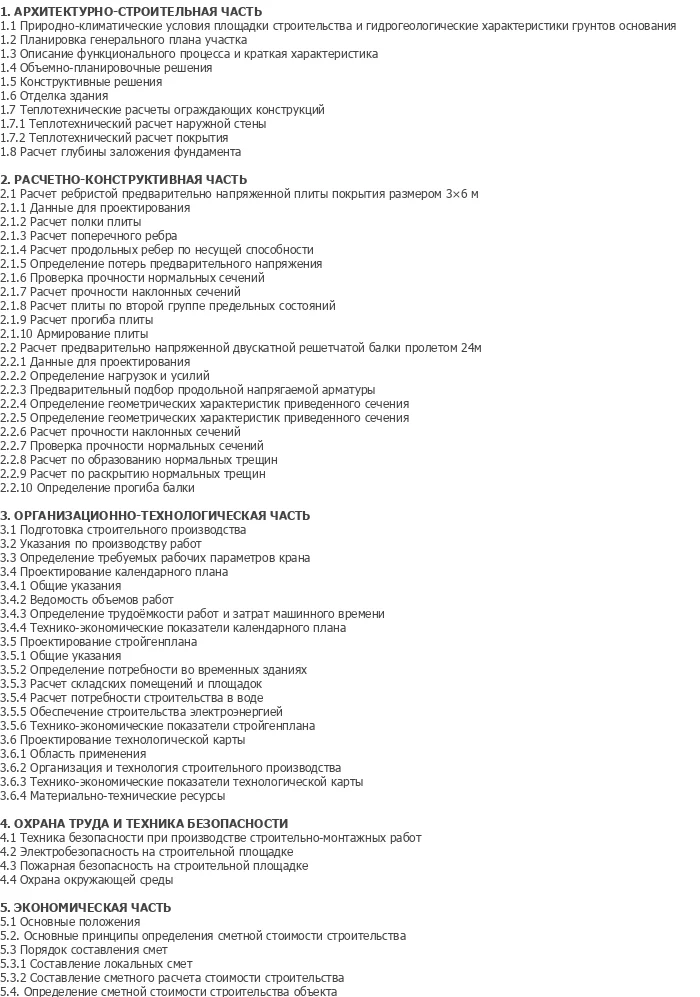

• Полная комплектация: 209 листов пояснительной записки и 8 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, каркас, плиты покрытия, рулонная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж каркаса, календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3038 по доступной цене — 4 000 рублей.
