Дипломный проект №3039 «Здание по производству деревянных конструкций в г. Людиново» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для размещения производства деревянных конструкций с объемом продукции 90 тыс. м3 в год. Проект выполнен с учетом климатических условий Калужской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

Проектируемый объект — производственное здание по изготовлению деревянных конструкций, расположенное в городе Людиново Калужской области. Данный готовый диплом ПГС разработан для размещения технологического оборудования лесопильного и столярного производства с объемом выпуска продукции 90 тыс. м3 в год. Здание имеет Г-образную форму в плане и состоит из двух функциональных блоков: основного производственного цеха и административно-бытового корпуса (АБК), объединенных в одно здание с различными конструктивными решениями.

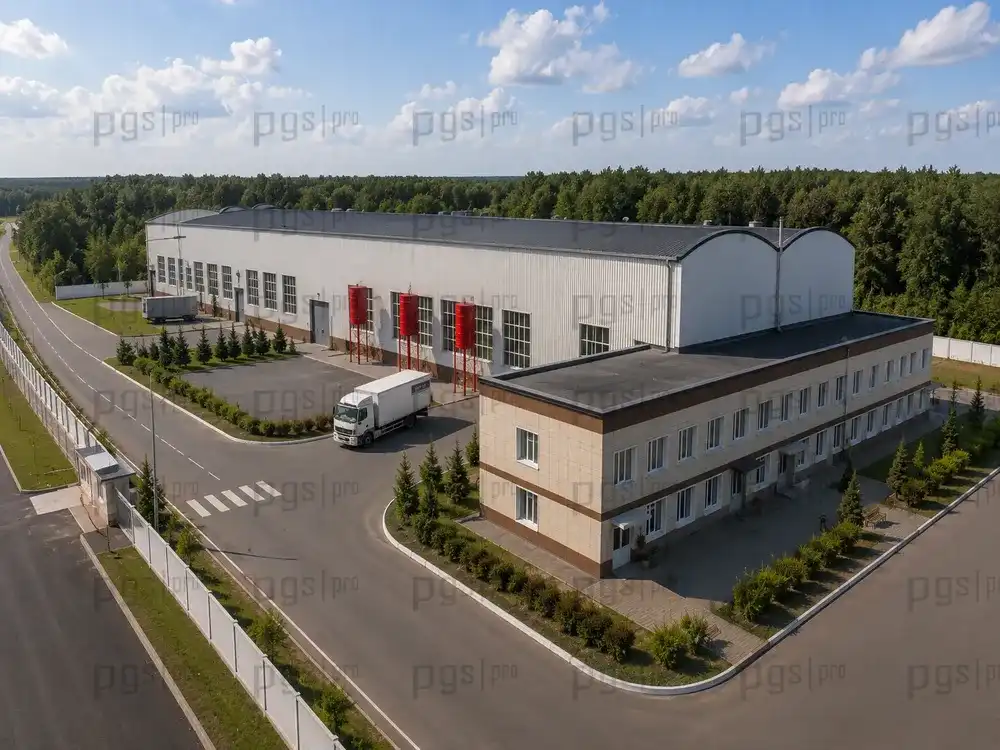

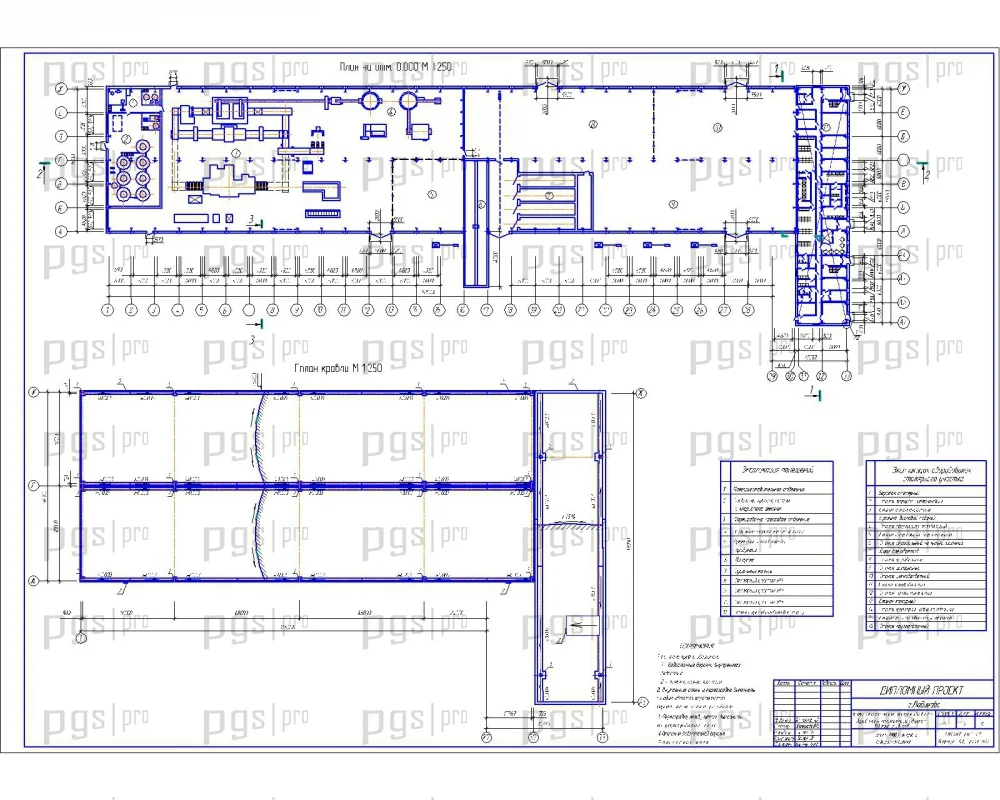

Производственный блок представляет собой одноэтажное здание с арочным покрытием, а АБК — двухэтажное здание с плоской кровлей. Общая площадь здания составляет 7060,56 м2, в том числе основное производство — 6348 м2 и административно-бытовые помещения — 712,56 м2. Длина здания в осях 1-33 составляет 187,05 м, ширина в осях А1-Ж — 58,95 м, высота до затяжки — 11,95 м. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3039 предлагает полный комплект материалов для успешной защиты.

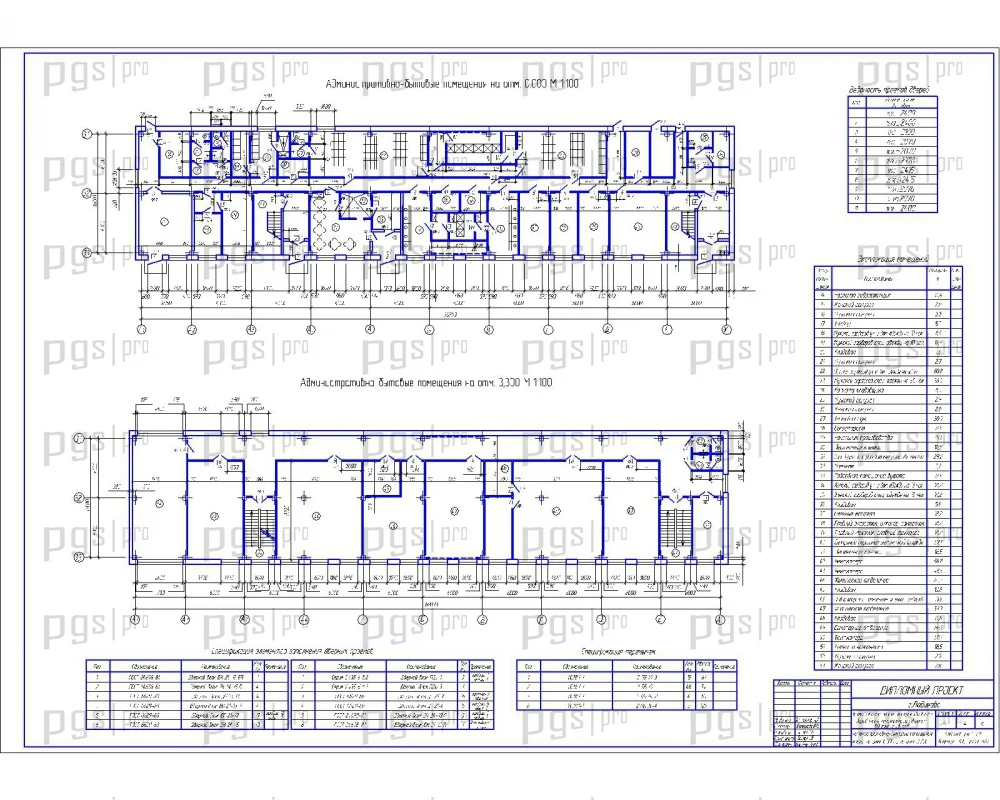

Производственный блок включает основное производственное помещение, помещения для вентиляционного оборудования, тепловой пункт, узел управления, помещение хранения слепоотжимов, помещение ремонтного персонала, уборную, кладовую уборочного инвентаря и трансформаторную подстанцию. АБК включает административные, бытовые и санитарно-технические помещения для обслуживающего персонала.

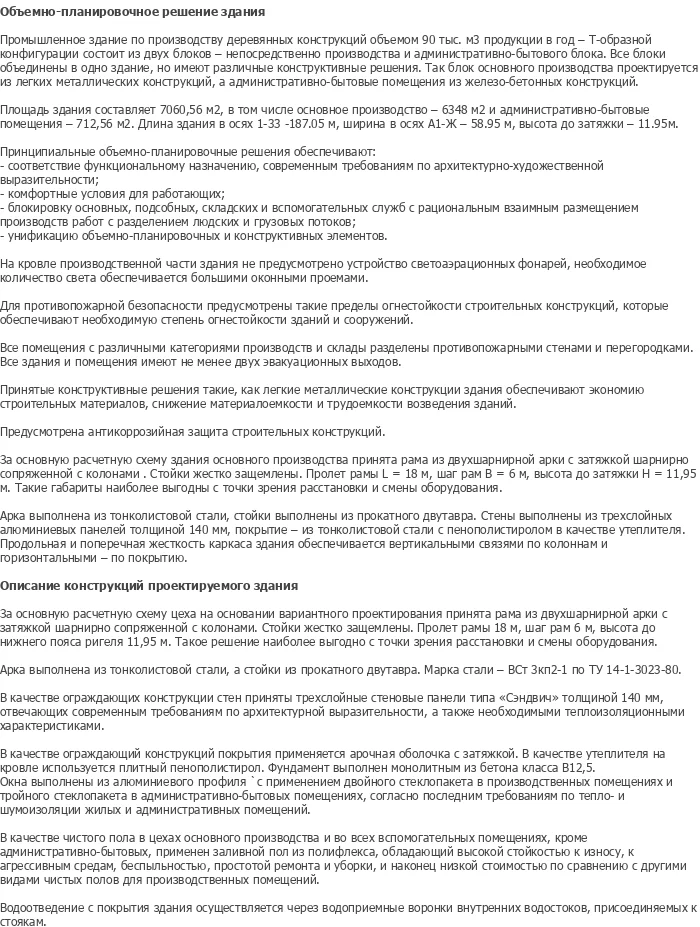

Функциональная планировка здания базируется на четком разделении производственных, вспомогательных и административно-бытовых зон с обеспечением рациональных взаимосвязей между ними. Принципиальные объемно-планировочные решения обеспечивают соответствие функциональному назначению, современным требованиям по архитектурно-художественной выразительности, комфортные условия для работающих, унификацию объемно-планировочных и конструктивных элементов.

На кровле производственной части здания не предусмотрено устройство светозащитных фонарей, необходимое количество света обеспечивается большими оконными проемами. Для противопожарной безопасности предусмотрены такие меры как огнестойкость строительных конструкций, обеспечивающие необходимую степень огнестойкости зданий и сооружений. Все помещения с различными категориями производств и склады разделены противопожарными стенами и перегородками. Все здания и помещения имеют не менее двух эвакуационных выходов.

Рациональное световое и цветовое решение интерьера производственных помещений улучшает самочувствие и настроение рабочих, создает благоприятную психологическую среду на предприятии. В корпусе производства с большим количеством работающих применены тональные сочетания без ярких цветовых акцентов. Стены окрашены в светло-бежевый цвет, прогоны и балки перекрытия — в белый.

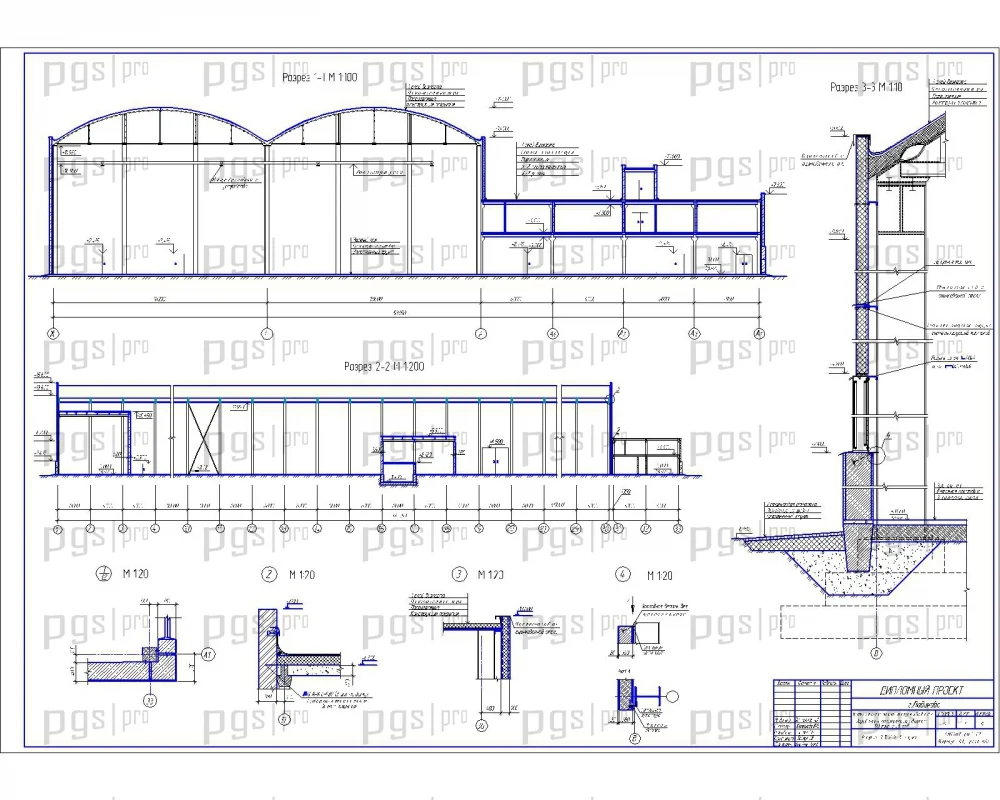

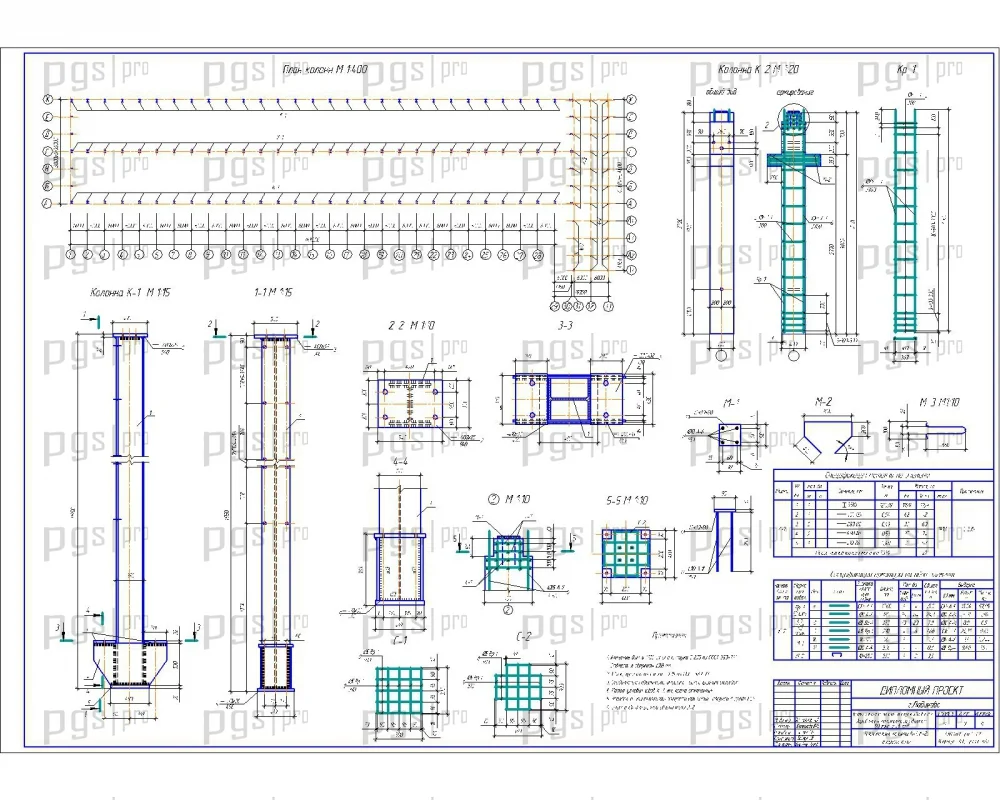

Основной расчетной схемой здания основного производства принята рама из двухшарнирной арки с затяжкой шарнирно сопряженной с колоннами. Стойки жестко защемлены. Пролет рамы L = 18 м, шаг рам B = 6 м, высота до нижнего пояса ригеля 11,95 м. Такие габариты наиболее выгодны с точки зрения расстановки и смены оборудования. Арка выполнена из тонкостенной стали, стойки — из прокатного двутавра. Марка стали — ВСт 3кп2-1 по ТУ 14-1-3023-80.

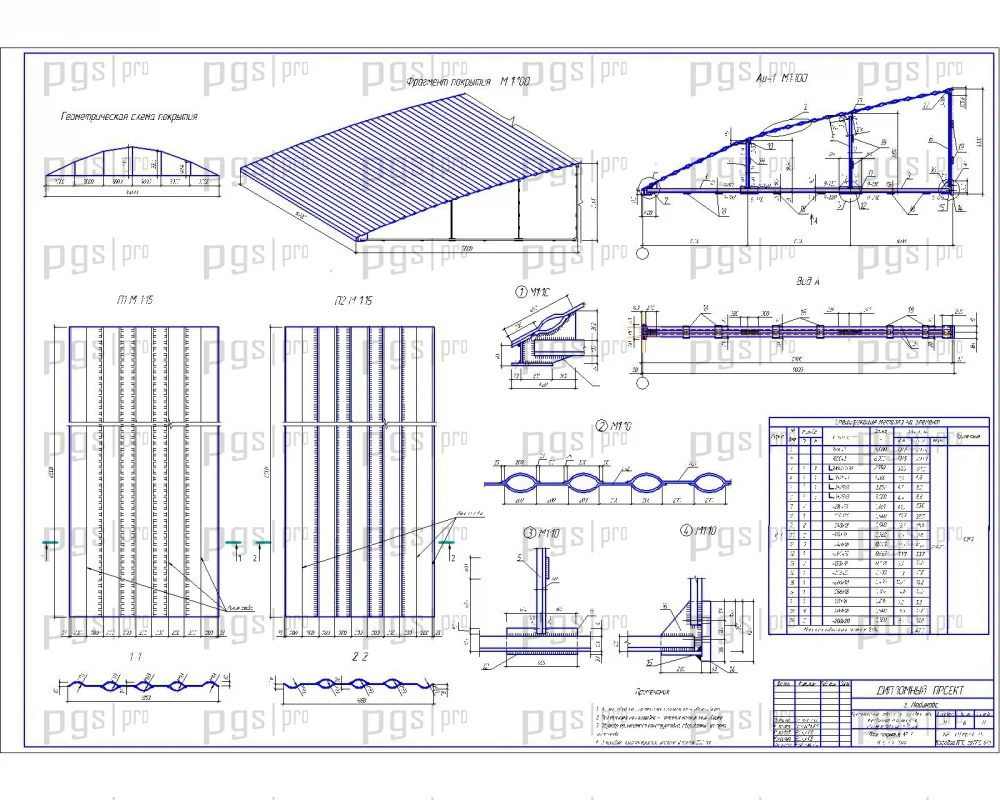

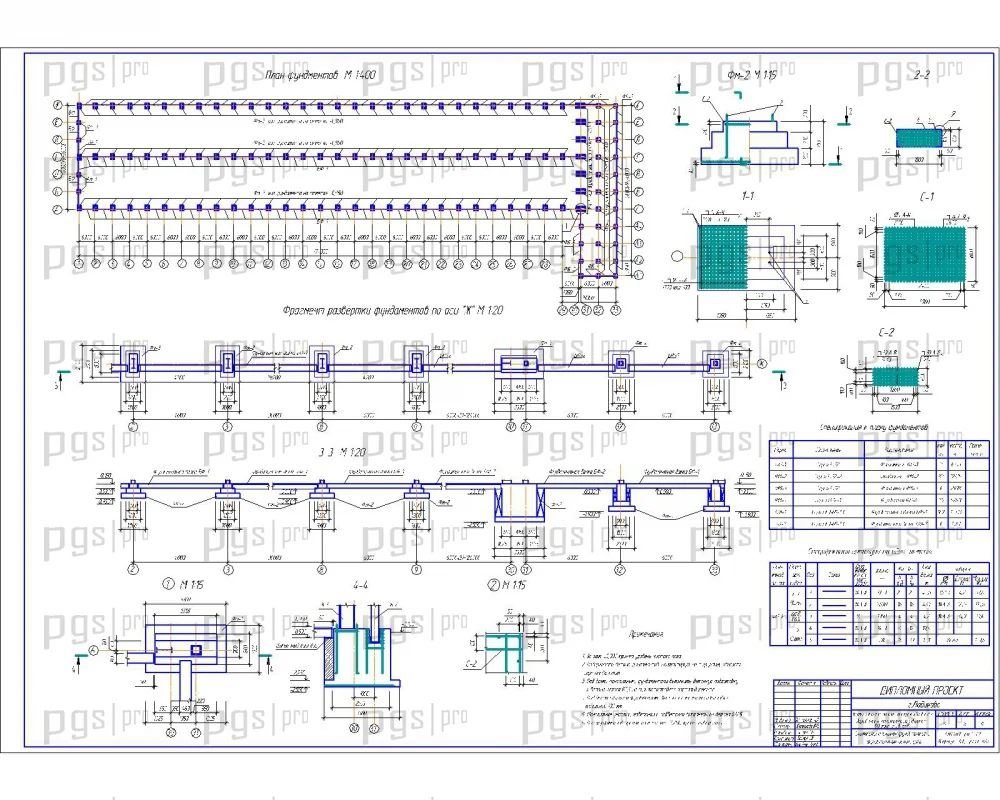

К каркасу ограждающих конструкций стен принят три панели трехслойные панели типа «Сэндвич» толщиной 140 мм, отвечающие современным требованиям по архитектурной выразительности, а также необходимыми теплоизоляционными характеристиками. В качестве ограждающей конструкции покрытия применяется арочная оболочка с затяжкой. В качестве утеплителя на кровле используется плитный пенополистирол. Фундамент выполнен монолитным из бетона класса В12,5.

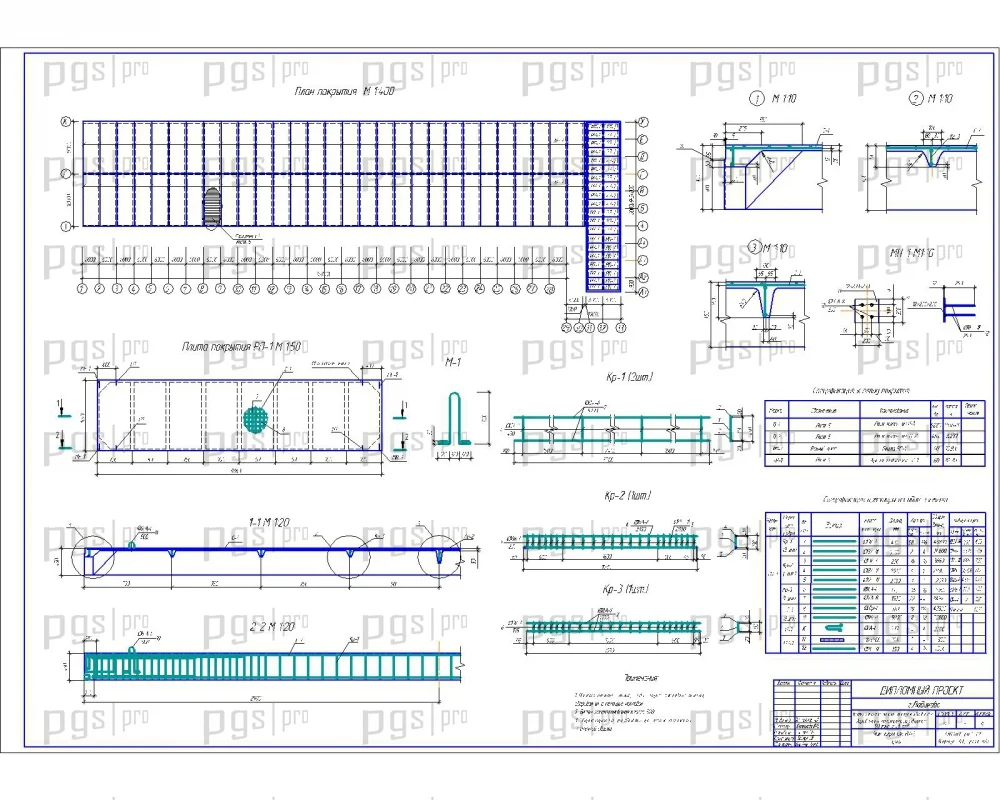

АБК выполнен из железобетонных конструкций с применением сборных плит перекрытия. Окна выполнены из алюминиевого профиля с применением двойного стеклопакета в административно-бытовых помещениях, согласно последним требованиям по тепло- и шумоизоляции жилых и административных помещений. В качестве чистого пола в цехах основного производства и во всех вспомогательных помещениях, кроме административно-бытовых, применен заливной пол из полифлекса, обладающий высокой стойкостью к износу, к агрессивным средам, бесшовностью, простотой ремонта и уборки, а также низкой стоимостью по сравнению с другими видами чистых полов для производственных помещений.

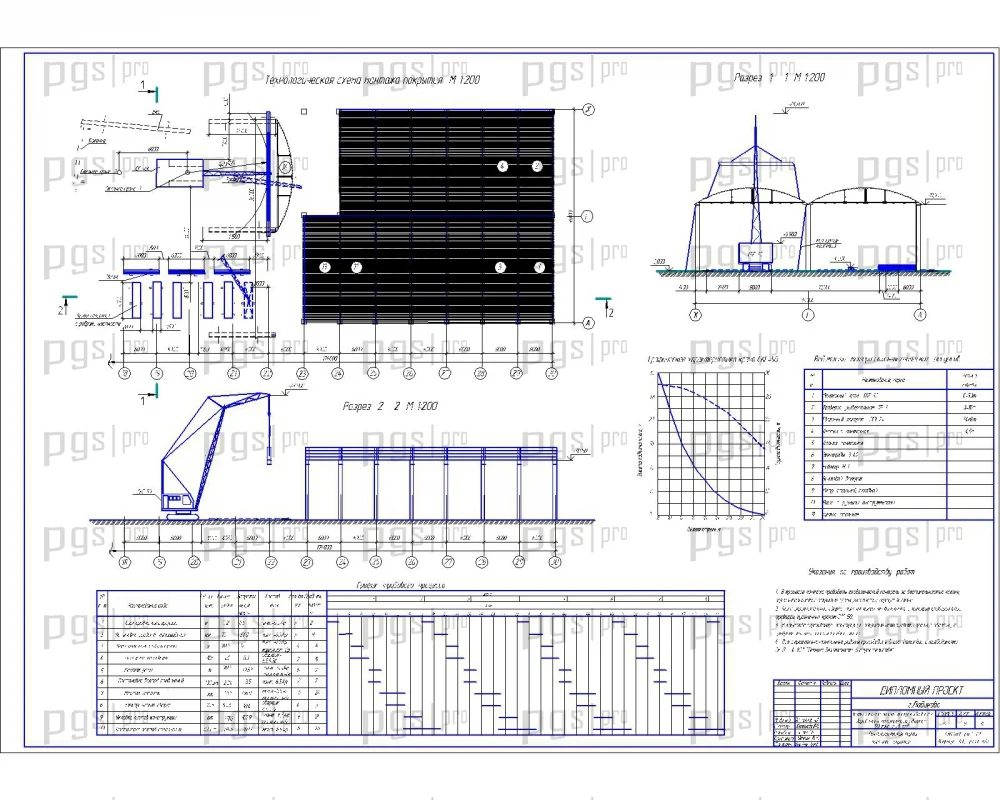

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологическая карта на монтаж покрытий содержит объемы работ, способы производства монтажа арочных оболочек и стальных колонн, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей сортировкой и вывозом строительного мусора.

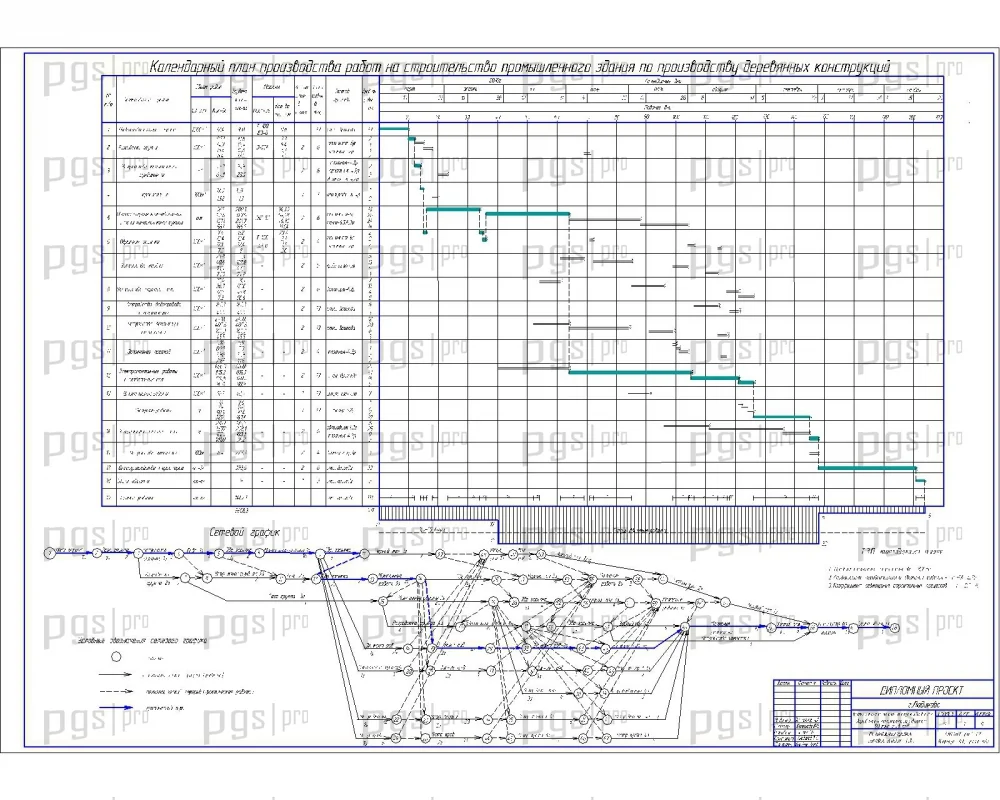

Календарный и сетевой график составлены с учетом технологической последовательности работ: подготовка строительной площадки, возведение фундаментов, монтаж каркаса, устройство покрытия, монтаж стеновых панелей, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ. Вариантное проектирование каркаса здания включает технико-экономическое обоснование выбора оптимального варианта конструктивной схемы с учетом прочности, стоимости работ, сроков строительства и эксплуатационных характеристик.

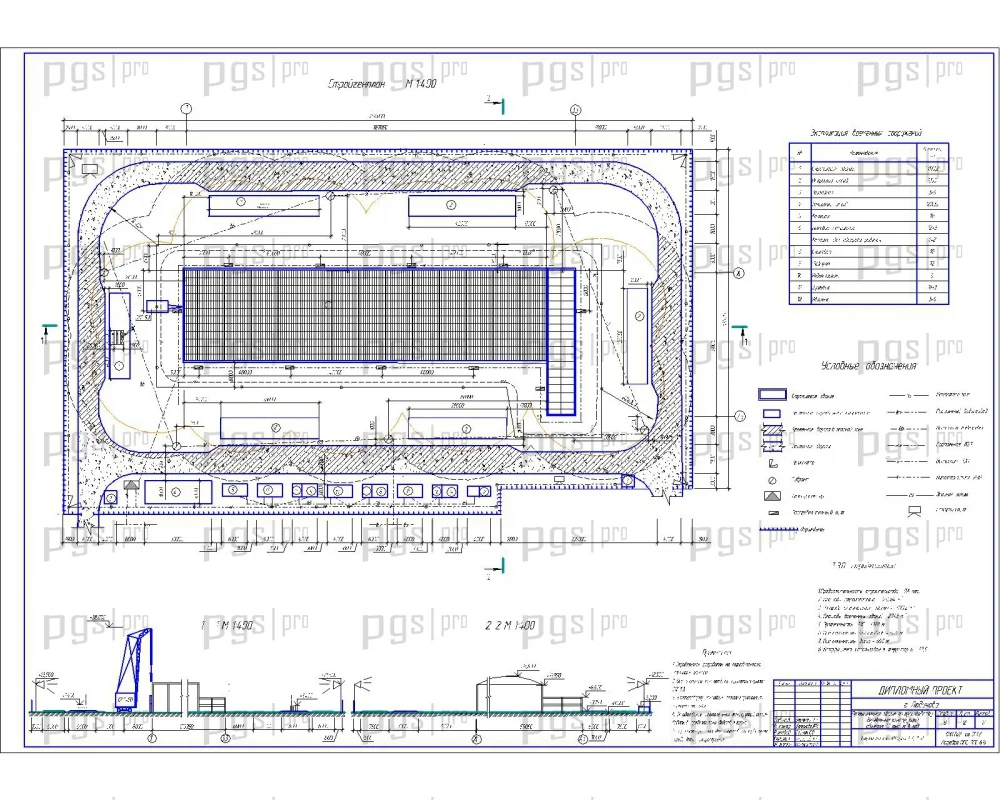

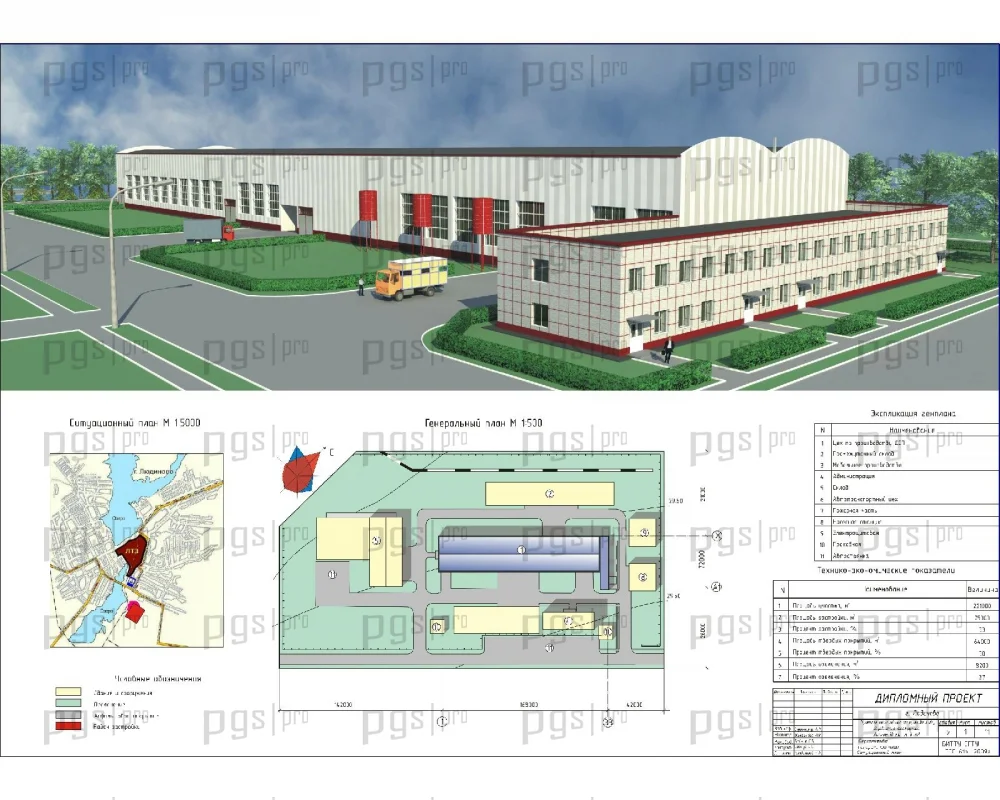

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Расчет конструкций произведен в программе «Лира», что обеспечивает высокую точность и надежность проектных решений.

Диплом №3039 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий деревообрабатывающей промышленности — востребованное направление в современном строительстве.
• Сложный инженерный объект: комбинированное здание с двумя различными конструктивными системами — легкие металлоконструкции и железобетонный каркас.

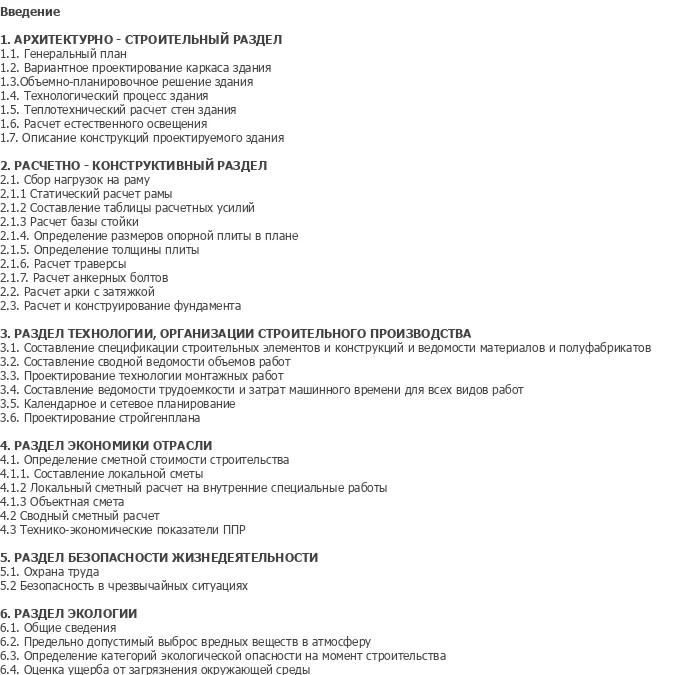

• Полная комплектация: 174 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стеновые панели, арочные покрытия, сборные перекрытия, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж покрытий, календарный и сетевой график, строительный генплан, вариантное проектирование, технико-экономические показатели.
• Современные методы расчета: расчет конструкций выполнен в программе «Лира», что соответствует современным требованиям проектирования.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 3 400 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3039 по доступной цене.
