Дипломный проект №3040 «Цех для изготовления и хранения металлопроката электрометаллургического завода в Калужской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения прокатного стана, холодильного отделения, отделки и хранения готовой металлопродукции. Проект выполнен с учетом климатических условий Калужской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

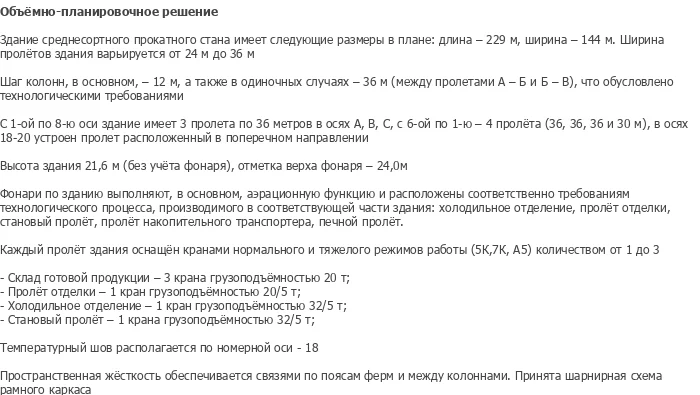

Проектируемый объект — цех для изготовления и хранения металлопроката электрометаллургического завода, расположенный в Калужской области. Данный готовый диплом ПГС разработан для размещения среднесортного прокатного стана с пролетами от 24 м до 36 м, что обусловлено технологическими требованиями. Здание имеет следующие размеры в плане: длина — 229 м, ширина — 144 м. Шаг колонн, в основном, — 12 м, а также в одиночных случаях — 36 м (между пролетами А — Б и Б — В).

С 1-й по 8-ю ось здание имеет 3 пролета по 36 метров в осях А, В, С, с 6-й по 1-ю — 4 пролета (36, 36, 36 и 30 м), в осях 18-20 устроен пролет, расположенный в поперечном направлении. Каждый пролет здания оснащен кранами нормального и тяжелого режимов работы (5К, 7К, А5) количеством от 1 до 3. Склад готовой продукции — 3 крана грузоподъемностью 20 т; пролет отделки — 1 кран грузоподъемностью 20/5 т; холодильное отделение — 1 кран грузоподъемностью 32/5 т; становый пролет — 1 крана грузоподъемностью 32/5 т. Температурный шов располагается по номерной оси 18. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий с крановым оборудованием, а также специалистам по проектированию металлургических объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3040 предлагает полный комплект материалов для успешной защиты.

Фонари по зданию выполняют, в основном, аэрационную функцию и расположены соответственно требованиям технологического процесса, производимого в соответствующей части здания: холодильное отделение, пролет отделки, становый пролет, пролет накопительного транспортера, печной пролет. Пространственная жесткость обеспечивается связями по поясам ферм и между колоннами. Принята шарнирная схема рамного каркаса.

Функциональная планировка здания базируется на четком разделении производственных зон с учетом технологического процесса металлургического производства. Принципиальные объемно-планировочные решения обеспечивают соответствие функциональному назначению, современным требованиям по архитектурно-художественной выразительности, комфортные условия для работающих, унификацию объемно-планировочных и конструктивных элементов.

На кровле производственной части здания предусмотрены фонари, выполняющие аэрационную функцию и обеспечивающие естественное освещение производственных помещений. Для противопожарной безопасности предусмотрены огнестойкие строительные конструкции, обеспечивающие необходимую степень огнестойкости зданий и сооружений. Все помещения с различными категориями производств и склады разделены противопожарными стенами и перегородками. Все здания и помещения имеют не менее двух эвакуационных выходов.

Рациональное световое и цветовое решение интерьера производственных помещений улучшает самочувствие и настроение рабочих, создает благоприятную психологическую среду на предприятии. В корпусе производства с большим количеством работающих, когда рабочие находятся в цехе в течение всей смены, применены тональные сочетания без ярких цветовых акцентов. Стены окрашены в светло-бежевый цвет, прогоны и балки перекрытия — в белый.

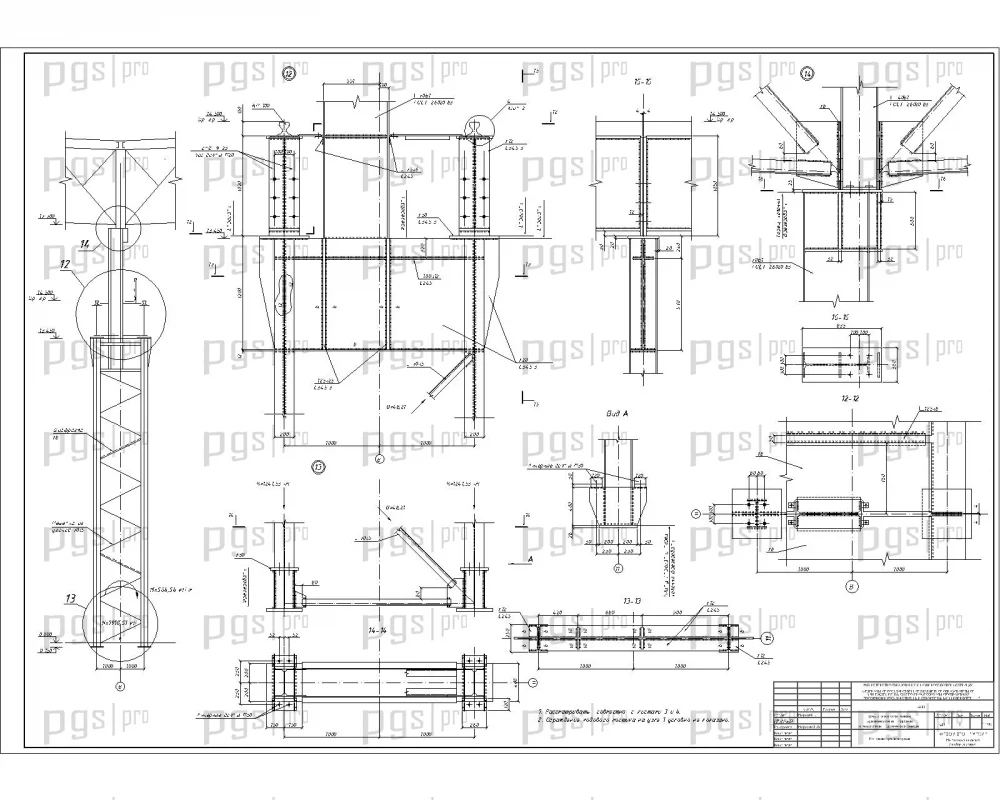

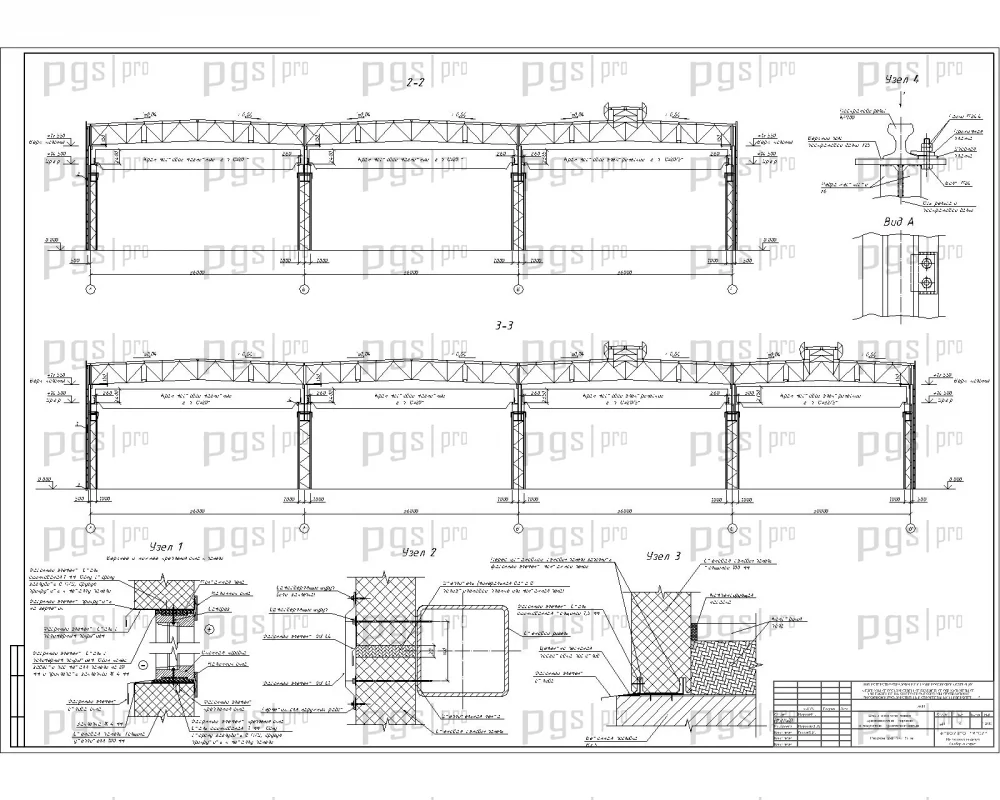

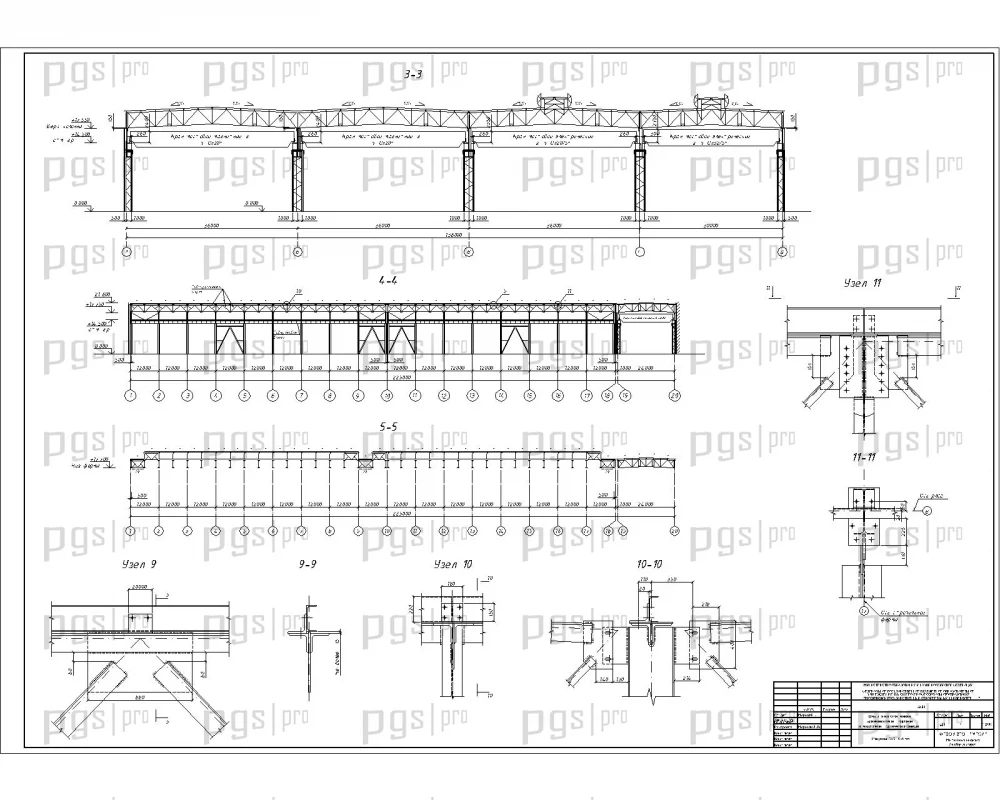

Несущие конструкции здания выполнены по каркасной схеме с применением стальных колонн и стропильных ферм. Пространственная жесткость обеспечивается связями по поясам ферм и между колоннами. Принята шарнирная схема рамного каркаса. На основе расчетной схемы цеха на основании вариантного проектирования принята рама из двухшарнирной арки с затяжкой шарнирно сопряженной с колоннами. Стойки жестко защемлены. Пролет рамы 18 м, шаг рам 6 м, высота до нижнего пояса ригеля 11,95 м. Такое решение наиболее выгодно с точки зрения расстановки и смены оборудования.

Арка выполнена из тонкостенной стали, а стойки — из прокатного двутавра. Марка стали — ВСт 3кп2-1 по ТУ 14-1-3023-80. В качестве ограждающих конструкций стен принят три панели трехслойные панели типа «Сэндвич» толщиной 140 мм, отвечающие современным требованиям по архитектурной выразительности, а также необходимыми теплоизоляционными характеристиками. В качестве ограждающей конструкции покрытия применяется арочная оболочка с затяжкой. В качестве утеплителя на кровле используется плитный пенополистирол. Фундамент выполнен монолитным из бетона класса В12,5.

Окна выполнены из алюминиевого профиля с применением двойного стеклопакета в административно-бытовых помещениях, согласно последним требованиям по тепло- и шумоизоляции жилых и административных помещений. В качестве чистого пола в цехах основного производства и во всех вспомогательных помещениях, кроме административно-бытовых, применен заливной пол из полифлекса, обладающий высокой стойкостью к износу, к агрессивным средам, бесшовностью, простотой ремонта и уборки, а также низкой стоимостью по сравнению с другими видами чистых полов для производственных помещений. Предусмотрена антикоррозийная защита строительных конструкций.

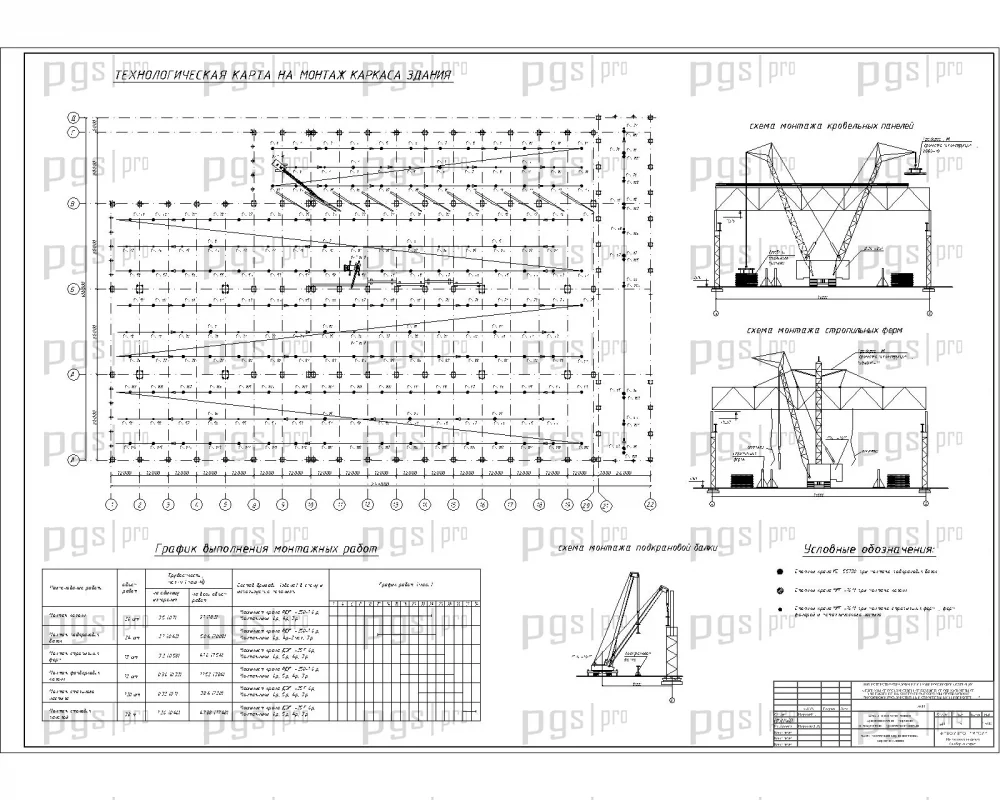

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологическая карта на монтаж каркаса здания содержит объемы работ, способы производства монтажа стальных колонн и ферм покрытия, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей сортировкой и вывозом строительного мусора.

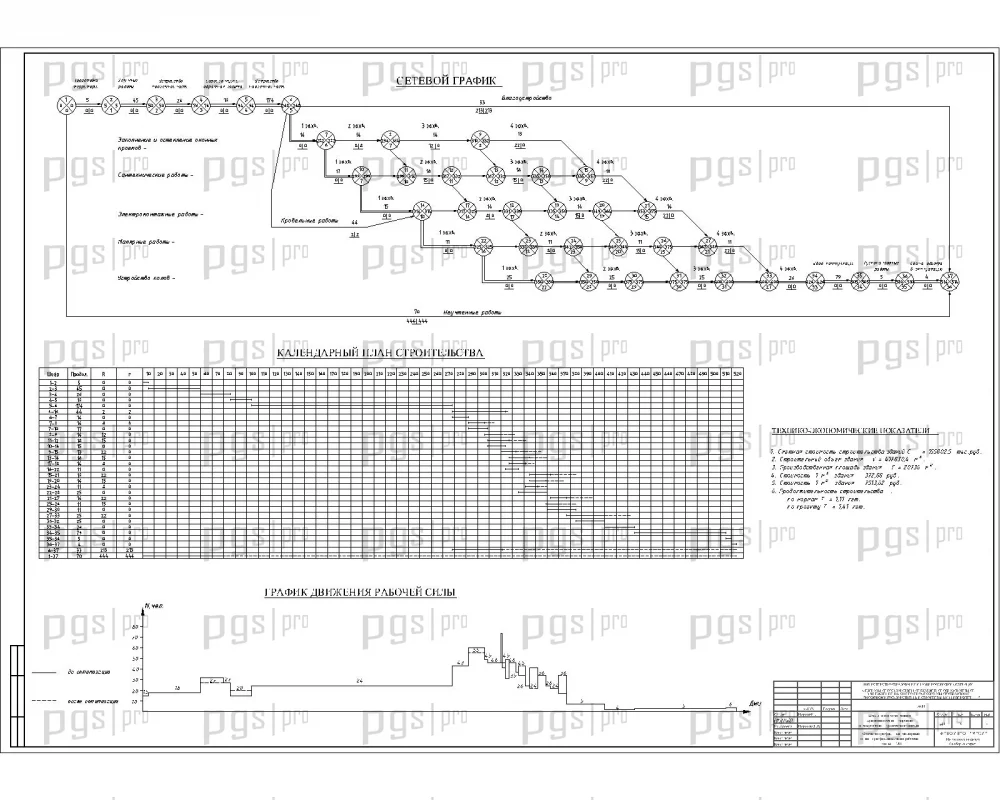

Сетевой график и календарный план составлены с учетом технологической последовательности работ: подготовка строительной площадки, возведение фундаментов, монтаж каркаса, устройство покрытия, монтаж стеновых панелей, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ. График движения рабочей силы содержит расчет численности персонала по этапам строительства.

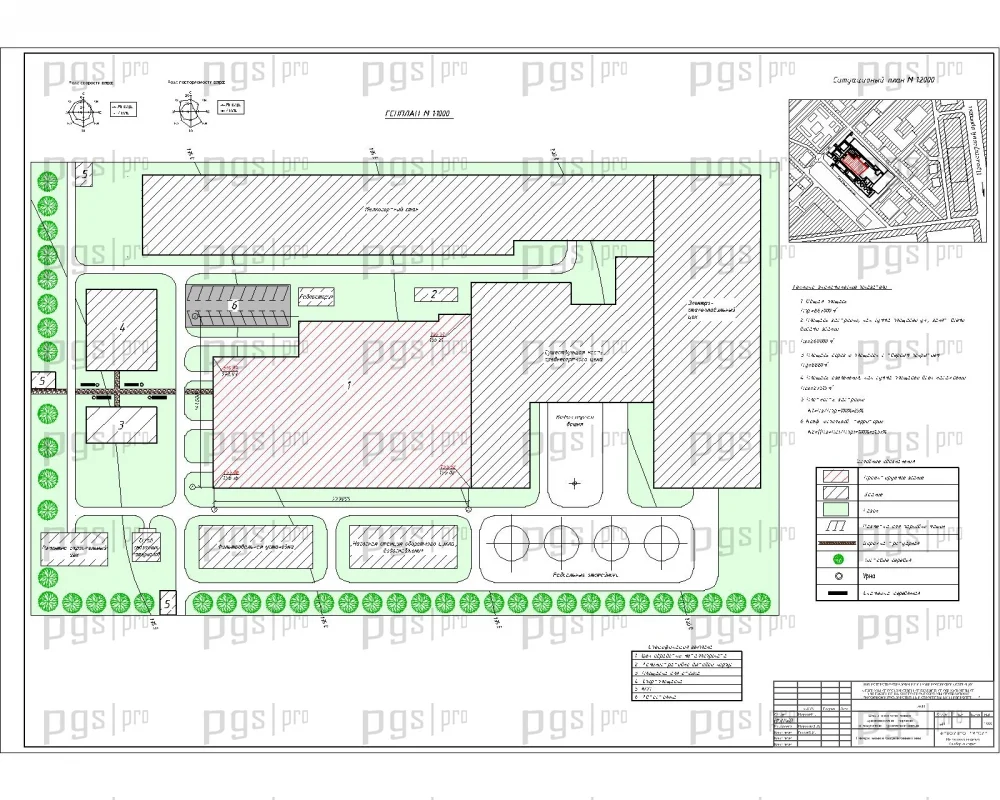

Общеплощадочный строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Сравнение вариантов ферм покрытия включает технико-экономическое обоснование выбора оптимального варианта конструктивной схемы с учетом прочности, стоимости работ, сроков строительства и эксплуатационных характеристик.

Диплом №3040 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий металлургической промышленности — востребованное направление в современном строительстве.
• Сложный инженерный объект: крупнопролетное производственное здание с крановым оборудованием, стальным каркасом и арочными покрытиями.
• Полная комплектация: 146 листов пояснительной записки и 15 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стеновые панели, стропильные фермы, сборные перекрытия, плоская кровля с фонарями — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на монтаж каркаса, сетевой график, календарный план, строительный генплан, сравнение вариантов ферм, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 4 000 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3040 по доступной цене.
