Дипломный проект №3042 «Цех монтажных заготовок, расположенный в г. Волгодонск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения технологического оборудования по изготовлению монтажных заготовок. Проект выполнен с учетом климатических условий Ростовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

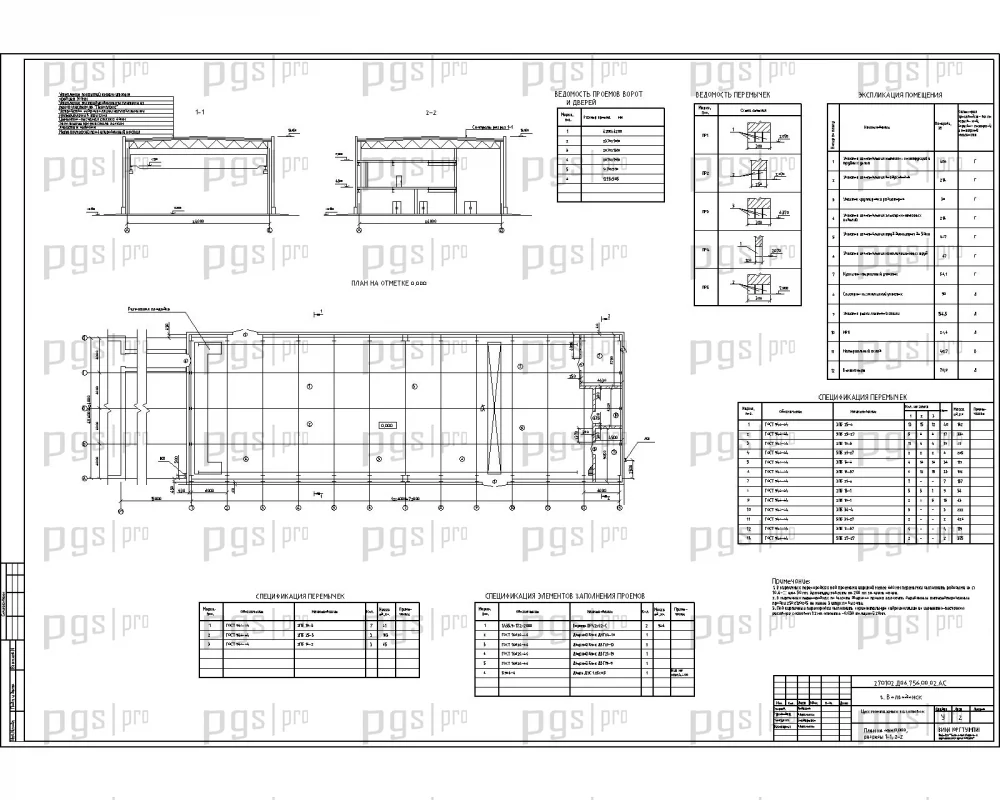

Проектируемый объект — цех монтажных заготовок, расположенный в городе Волгодонск Ростовской области. Данный готовый диплом ПГС разработан для размещения технологического оборудования по изготовлению монтажных заготовок. По объемно-планировочному решению здание является одноэтажным, бесфонарным, однопролетным. Общие габаритные размеры по осям составляют 24,0 × 72,0 м. Шаг колонн — 6000 мм. В середине цеха существует температурный шов. Цех имеет два воротных входа размерами 4200 × 4200 мм, что позволит в будущем использовать цех в максимальном рабочем режиме и позволит завозить материал не создавая проблем для отгрузки уже изготовленных изделий.

После завершения строительства цеха будет построено здание АБК размерами 24,0 × 12,0 м, которое в последствии будет соединено отапливаемым переходом из кирпичной кладки с цехом монтажных заготовок. Переход будет иметь размеры в осях 3000 × 15000 мм. В осях 12-13, А-Д существует двухэтажная кирпичная ремонтная площадка, служащая в одно время на первом этаже как складское помещение, она позволит в быстрый и короткий срок ремонтировать электрический кран грузоподъемностью 50 т. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий с крановым оборудованием, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3042 предлагает полный комплект материалов для успешной защиты.

Особенности технологического процесса оказывают влияние на то, что в цехе существует подъемно-транспортное оборудование в виде мостового крана грузоподъемностью 50 т среднего режима работы. По системе инженерного оборудования здание относится к отапливаемому, по параметрам воздушной среды и системе воздухообмена к предприятию с искусственной вентиляцией. Общая высота здания составляет 13,05 м. Основными объемами здания по высоте являются отапливаемый цех до низа стропильных ферм на отметке 10,8 м.

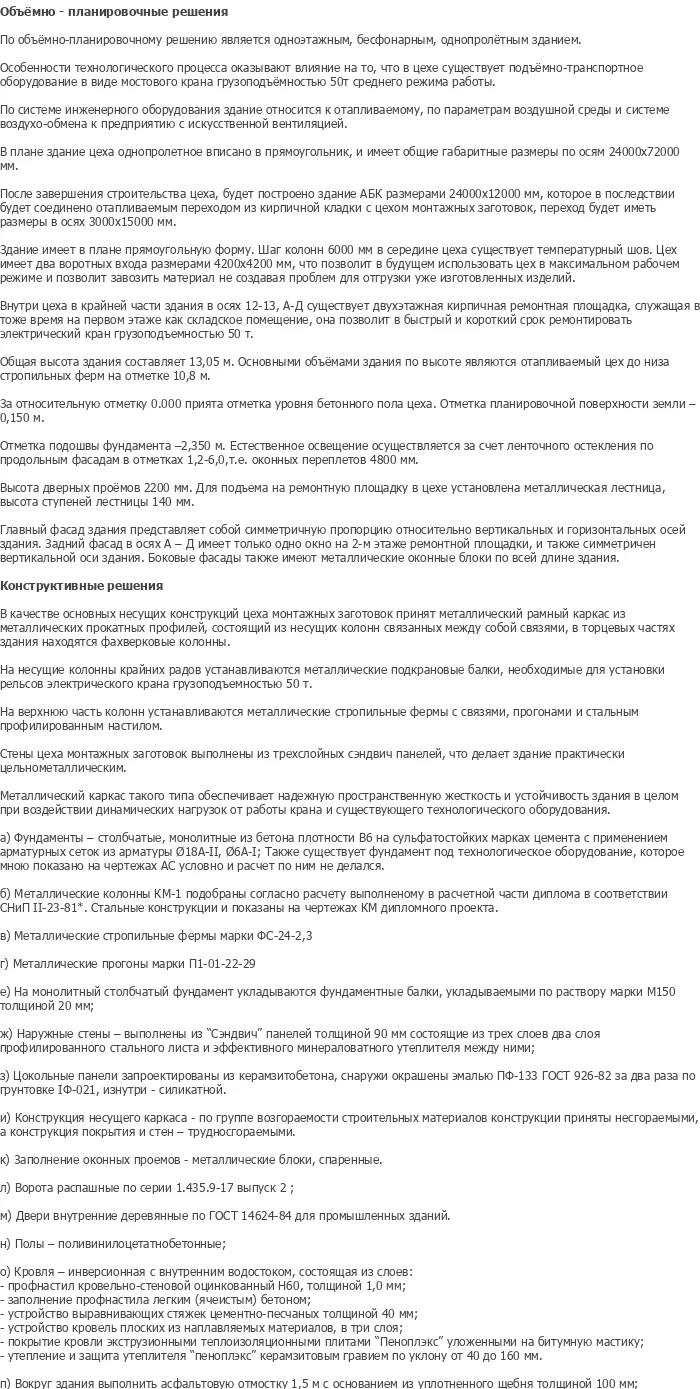

Функциональная планировка здания базируется на четком разделении производственных, вспомогательных и ремонтных зон с обеспечением рациональных взаимосвязей между ними. По объемно-планировочному решению здание является одноэтажным, бесфонарным, однопролетным. В плане здание цеха однопролетное вписано в прямоугольник. Особенности технологического процесса оказывают влияние на то, что в цехе существует подъемно-транспортное оборудование в виде мостового крана грузоподъемностью 50 т среднего режима работы.

Относительную отметку 0,000 принята отметка уровня бетонного пола цеха. Отметка планировочной поверхности земли — 0,150 м. Отметка подошвы фундамента — 2,350 м. Естественное освещение осуществляется за счет ленточного остекления по продольным фасадам в отметках 1,2-6,0, то есть оконных переплетов 4800 мм. Высота дверных проемов 2200 мм. Для подъема на ремонтную площадку в цехе установлена металлическая лестница, высота ступеней лестницы 140 мм.

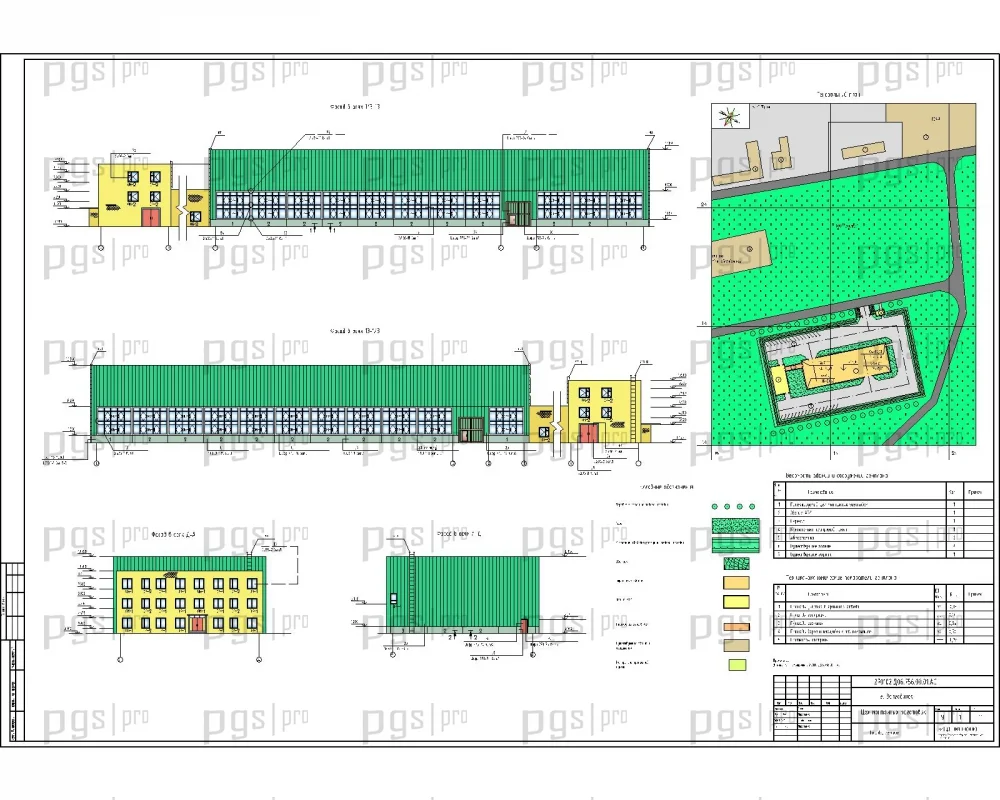

Главный фасад здания представляет собой симметричную пропорцию относительно вертикальных и горизонтальных осей здания. Задний фасад в осях А — Д имеет только одно окно на 2-м этаже ремонтной площадки, и также симметричен вертикальной оси здания. Боковые фасады также имеют металлические оконные блоки по всей длине здания. Заполнение оконных проемов — металлические блоки, спаренные. Ворота распашные по серии 1.435.9-17 выпуск 2. Двери внутренние деревянные по ГОСТ 14624-84 для промышленных зданий.

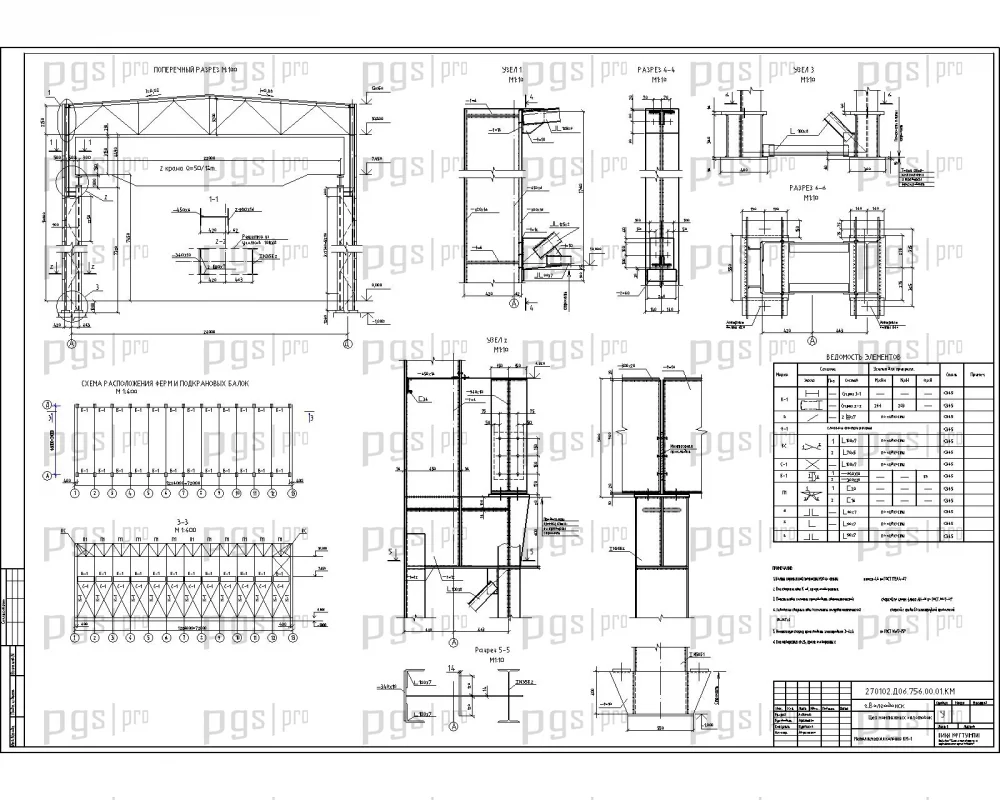

В качестве основных несущих конструкций цеха монтажных заготовок принят металлический рамный каркас из металлических прокатных профилей, состоящий из несущих колонн связанных между собой связями. В торцевых частях здания находятся фахверковые колонны. На несущие колонны крайних рядов устанавливаются металлические подкрановые балки, необходимые для установки рельсов электрического крана грузоподъемностью 50 т. На верхнюю часть колонн устанавливаются металлические стропильные фермы с связями, прогонами и стальным профилированным настилом.

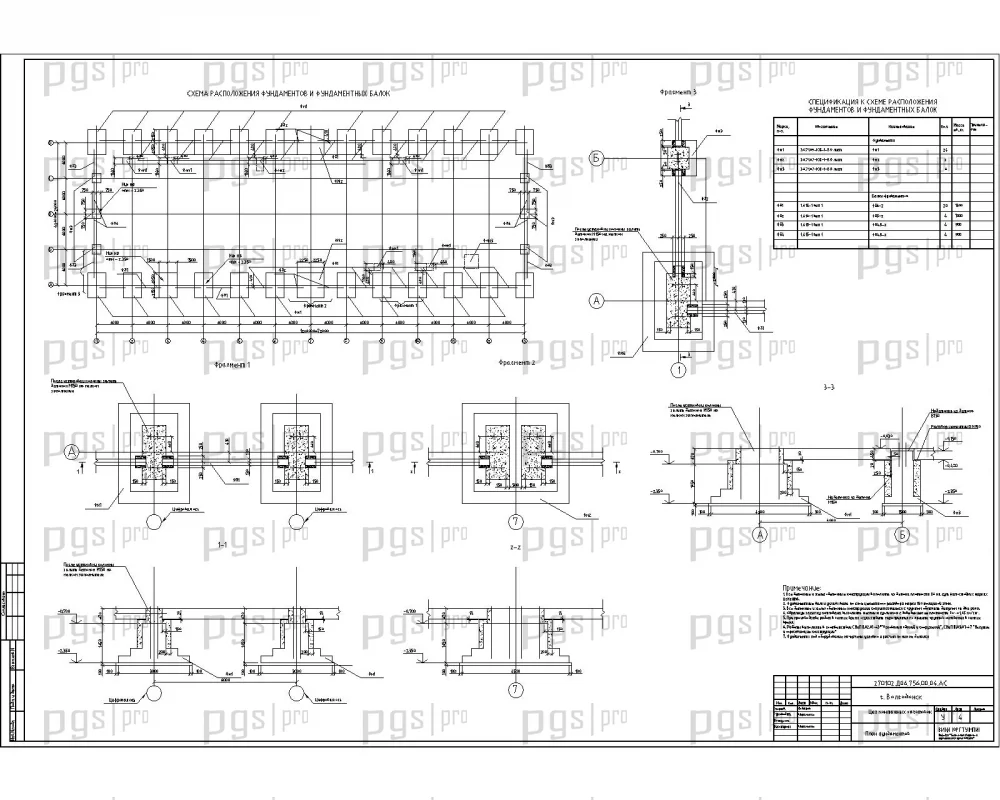

Стефы цеха монтажных заготовок выполнены из трехслойных сэндвич-панелей, что делает здание практически цельнометаллическим. Металлический каркас такого типа обеспечивает надежную пространственную жесткость и устойчивость здания в целом при воздействии динамических нагрузок от работы крана и существующего технологического оборудования. Фундаменты — монолитные столбчатые из бетона прочности В6 на сульфатостойких марках цемента с применением арматурных сеток из арматуры Ø18А-II, Ø6А-I. Также существует фундамент под технологическое оборудование.

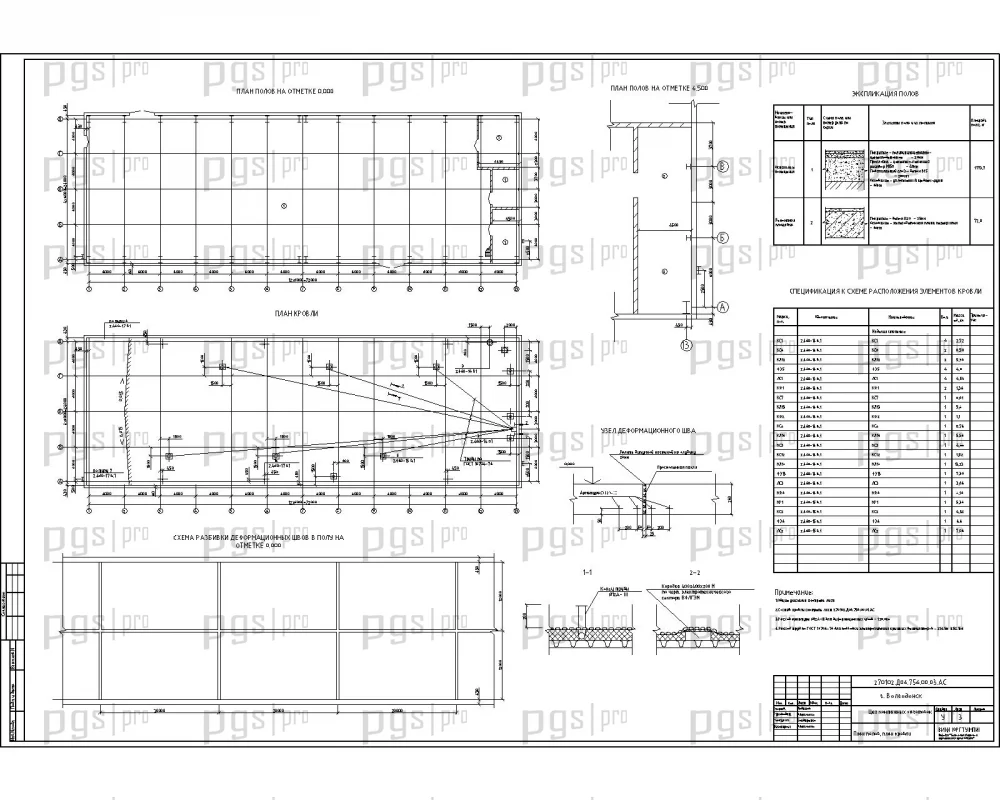

Металлические стропильные фермы марки ФС-24-2,3. Металлические прогоны марки П1-01-22-29. Наружные стены выполнены из «Сэндвич» панелей толщиной 90 мм, состоящие из трех слоев: два слоя профилированного стального листа и эффективного минераловатного утеплителя между ними. Цокольные панели запроектированы из керамзитобетона, снаружи окрашены эмалью ПФ-133 ГОСТ 926-82 за два раза по грунтовке ГФ-021, изнутри — силикатной. По группе возгораемости строительных материалов конструкции несущего каркаса приняты негорючими, а конструкция покрытия и стен — трудносгораемыми. Полы — поливинилцетонатобетонные.

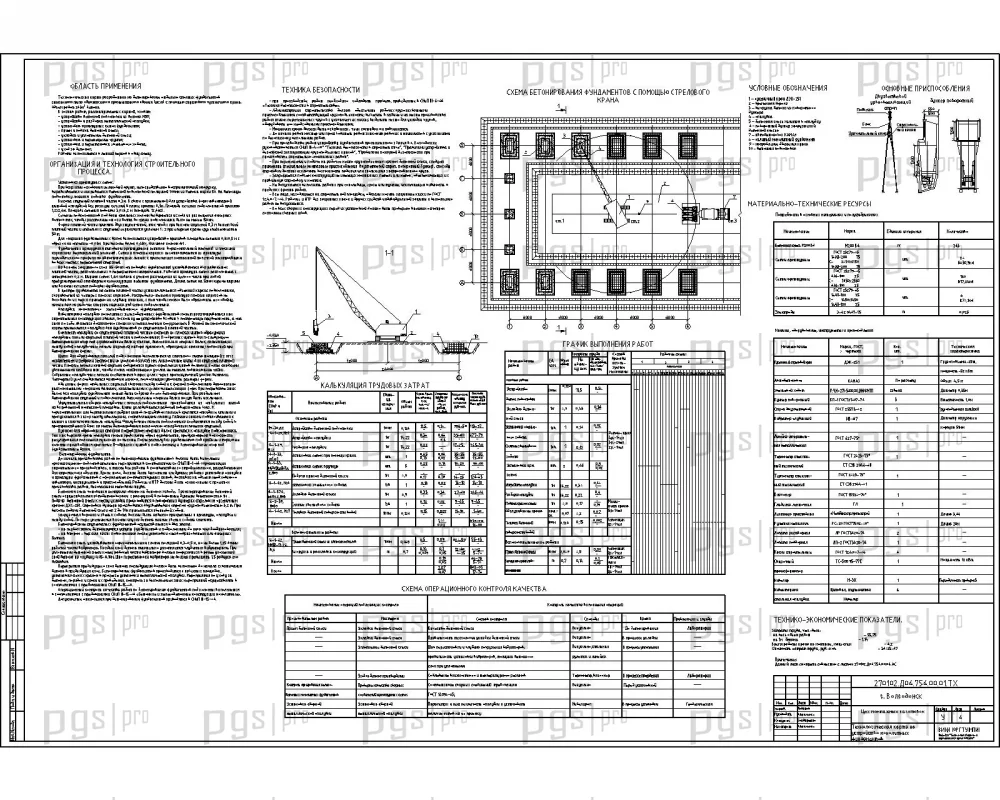

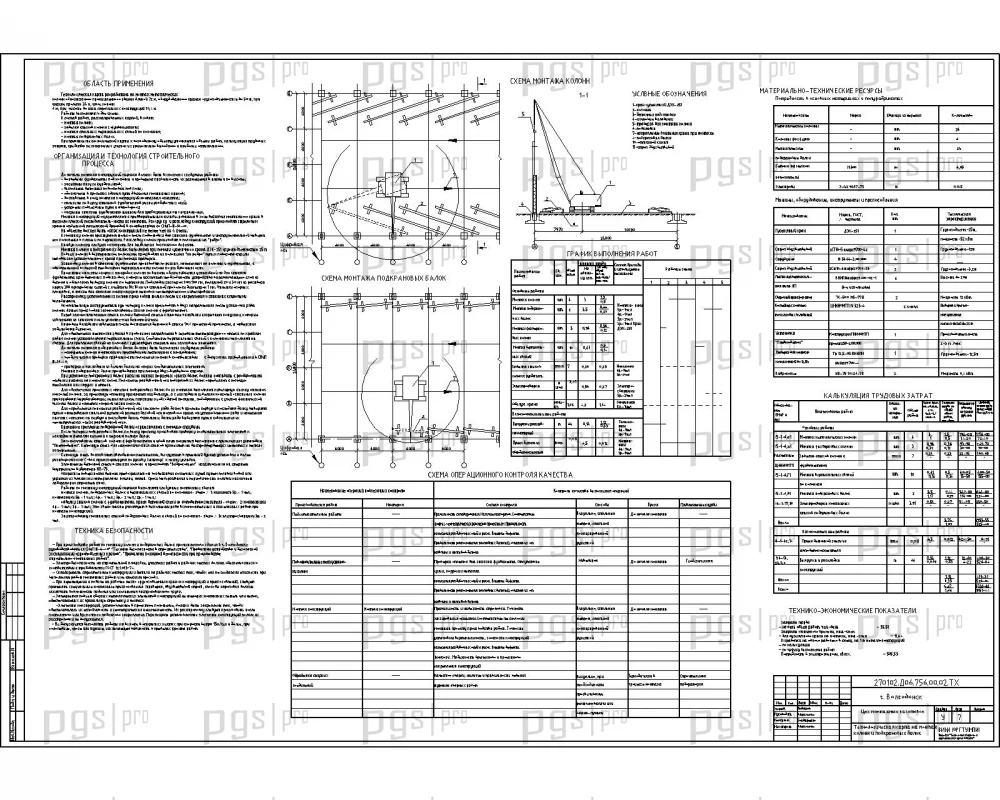

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологическая карта на устройство монолитного фундамента содержит объемы работ, способы производства бетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Технологическая карта на монтаж колонн и подкрановых балок включает детальные схемы установки металлоконструкций, требования к качеству и приемке работ.

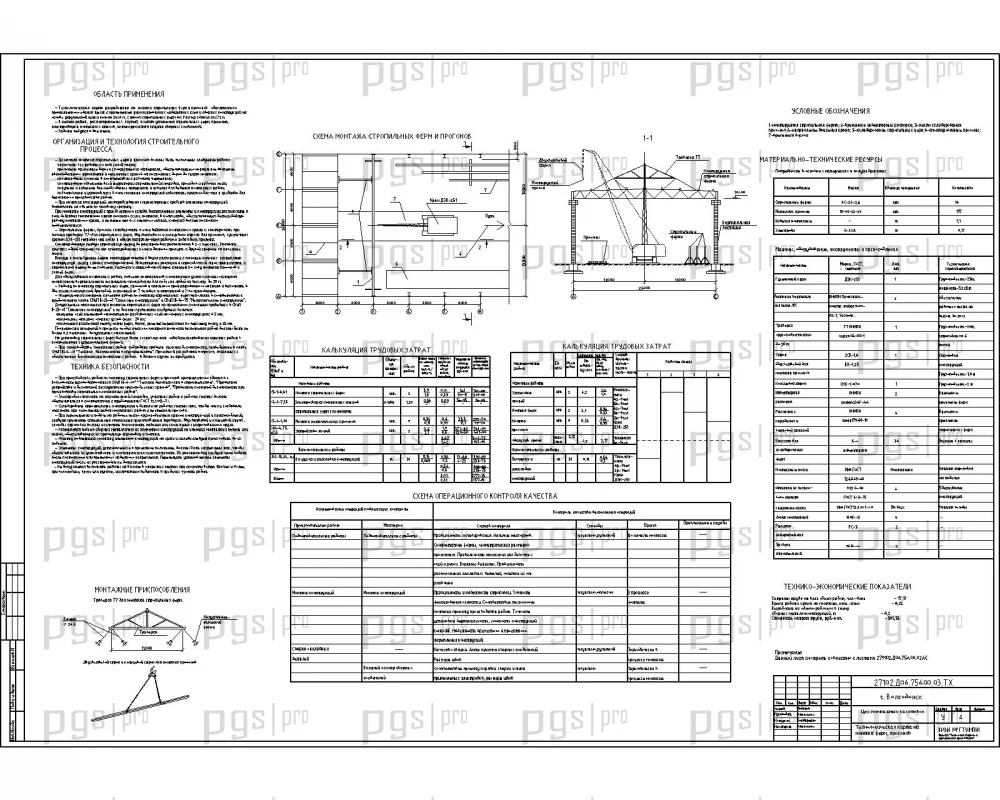

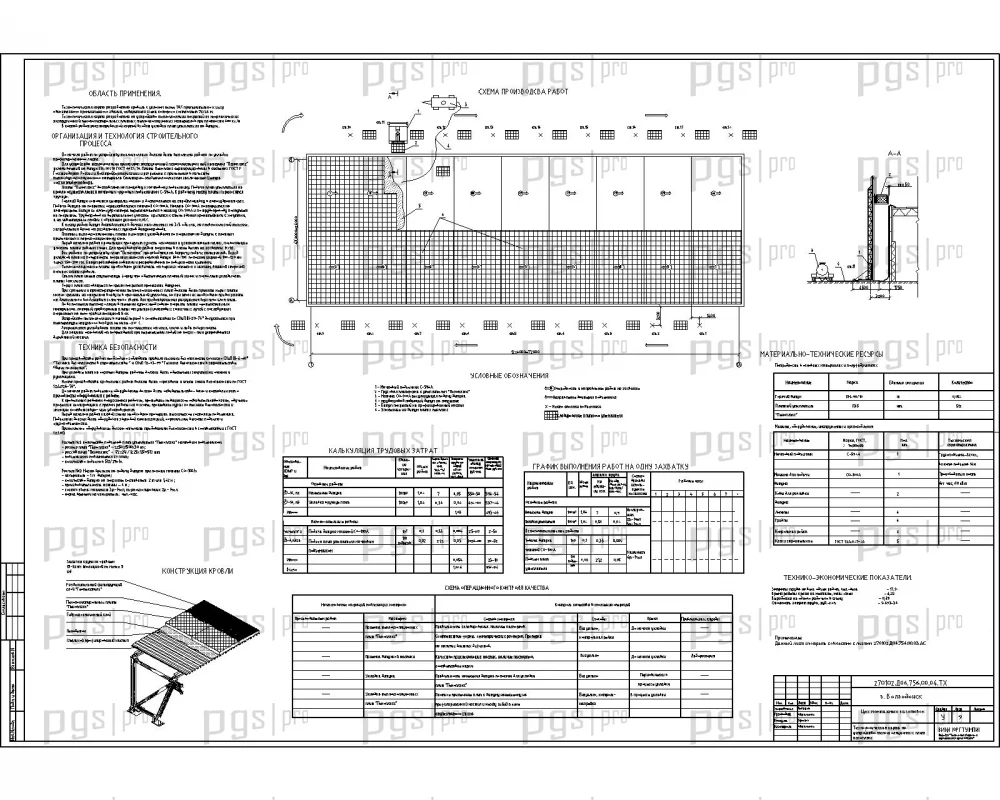

Технологическая карта на монтаж стропильных ферм и прогонов содержит объемы работ, способы производства монтажа ферм покрытия, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности. Монтаж выполняется с применением автокрана. Технологическая карта на устройство теплоизоляционных плит пеноплэкс включает технологию укладки утеплителя с защитой керамзитовым гравием по уклону от 40 до 160 мм.

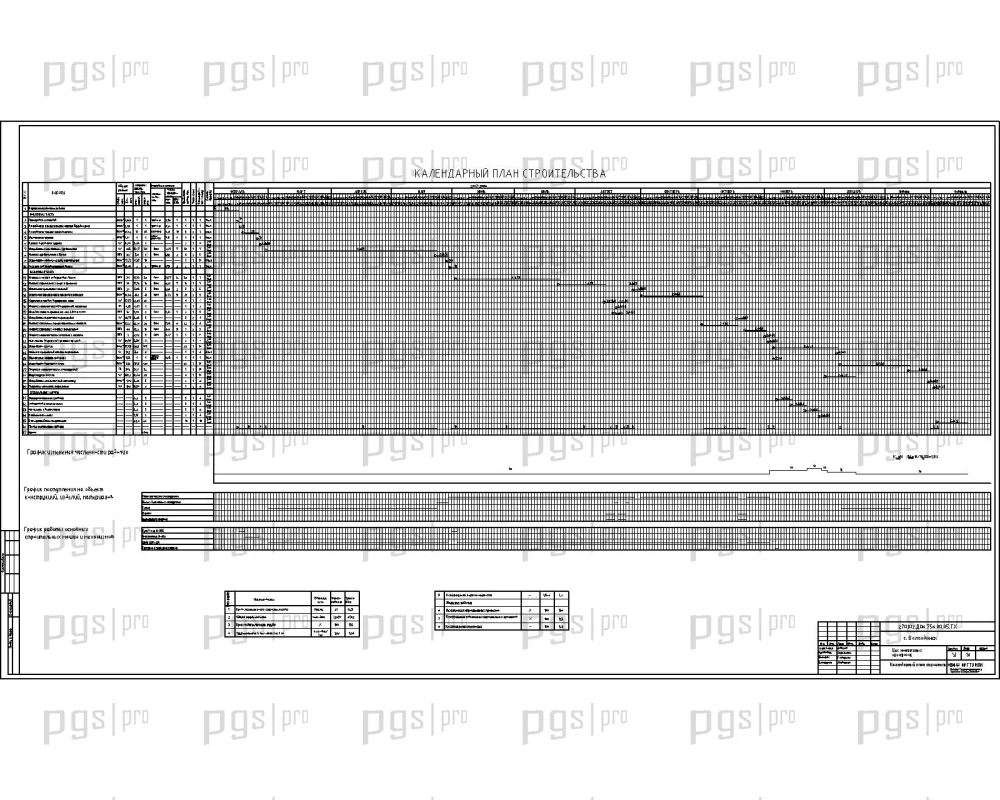

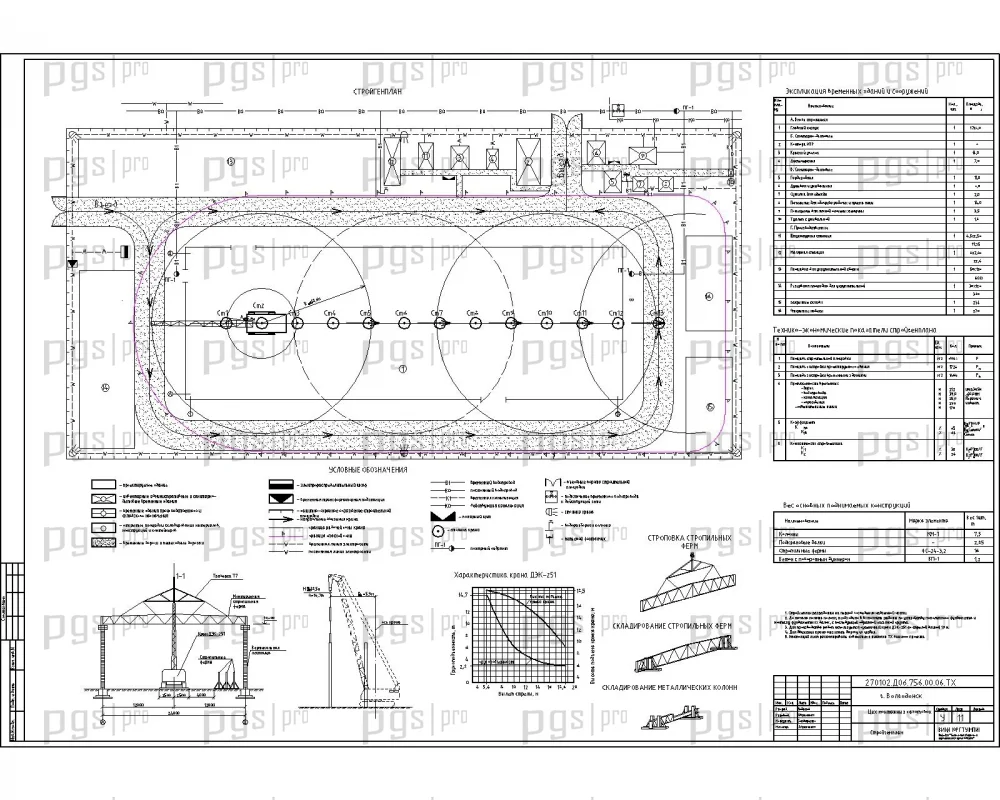

Календарный план строительства составлен с учетом технологической последовательности работ: подготовка строительной площадки, возведение фундаментов, монтаж каркаса, устройство покрытия, монтаж стеновых панелей, отделочные работы, монтаж инженерных систем. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Проведено сравнение вариантов кровли с технико-экономическим обоснованием выбора инверсионной кровли.

Диплом №3042 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий машиностроительной промышленности — востребованное направление в современном строительстве.
• Сложный инженерный объект: однопролетное производственное здание с крановым оборудованием грузоподъемностью 50 т, металлическим каркасом и инверсионной кровлей.

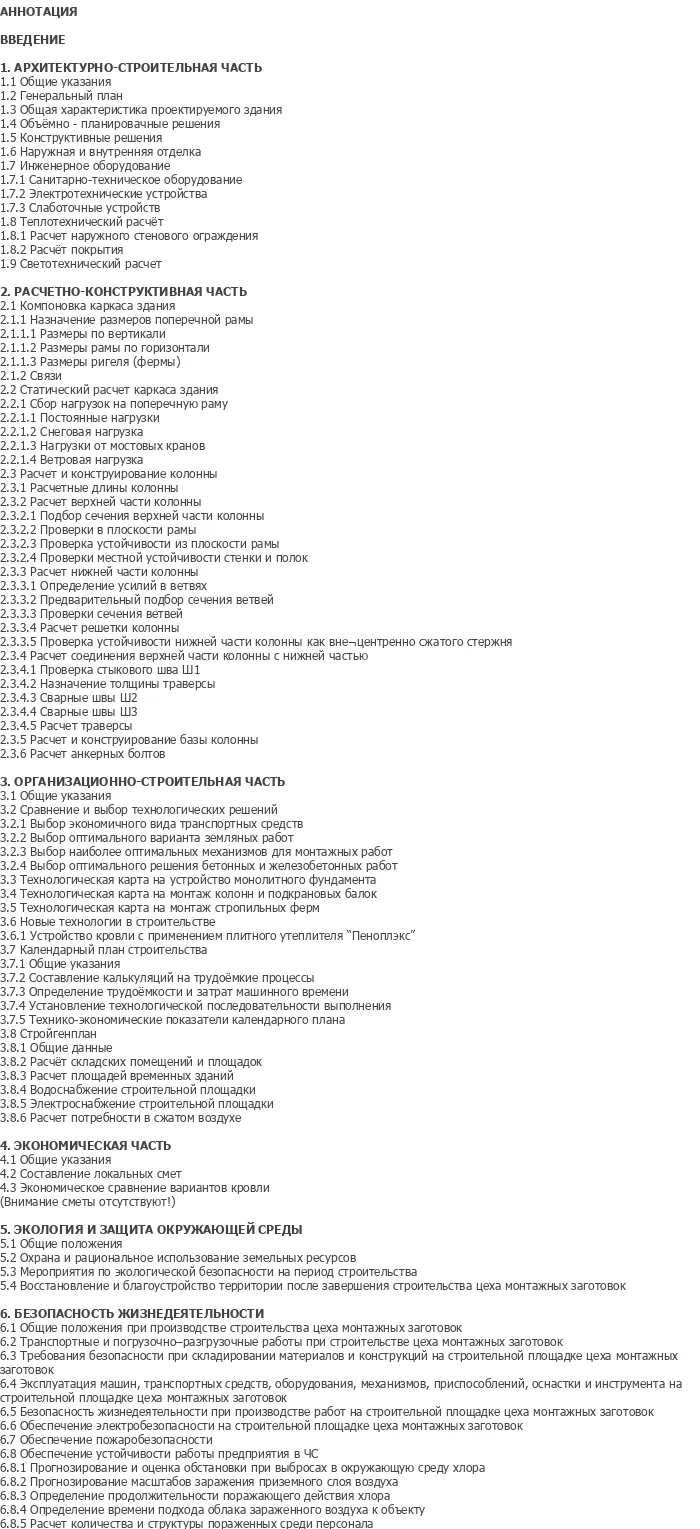

• Полная комплектация: 182 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные фундаменты, сэндвич-панели, стропильные фермы, металлические прогоны, инверсионная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: четыре технологические карты (фундамент, колонны и балки, фермы и прогоны, пеноплэкс), календарный план, строительный генплан, сравнение вариантов кровли, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС, включает полный расчет колонны, фермы, фундамента.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 4 000 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3042 по доступной цене.
