Дипломный проект №3043 «Предприятие по ремонту автокранов и другой строительной техники в г. Саратов» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения производства по ремонту автокранов и строительной техники. Проект выполнен с учетом климатических условий Саратовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

Проектируемый объект — предприятие по ремонту автокранов и другой строительной техники, расположенное в городе Саратов. Данный готовый диплом ПГС разработан для размещения производственного цеха по ремонту автокранов и вспомогательной ремонтной техники. Возводимый цех в плане имеет простую квадратную форму размерами по осям 84×84 м, имеет три пролета. Шаг колонн — 6 м, шаг колонн фахверка — 6 м. В каждом пролете запроектирован мостовой кран грузоподъемностью Q=20 т с режимом работы 7К и проходом вдоль кранового пути.

Все подсобные помещения и лаборатории запроектированы таким образом, чтобы к ним был возможен подъезд вспомогательной ремонтной техники, а также объектов ремонта непосредственно. По системе инженерного оборудования здание относится к отапливаемому, по параметрам воздушной среды и системе воздухообмена к предприятию с искусственной вентиляцией. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий с крановым оборудованием, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3043 предлагает полный комплект материалов для успешной защиты.

Кроме основного производственного цеха проект включает административно-бытовой корпус (АБК) размерами 48,0 × 18,0 м и высотой 7,5 м на два этажа. АБК запроектирован с отдельным входом и связан с цехом отапливаемым переходом. На территории предприятия предусмотрены площадки для стоянки ремонтируемой техники, складские помещения и зона разборки агрегатов.

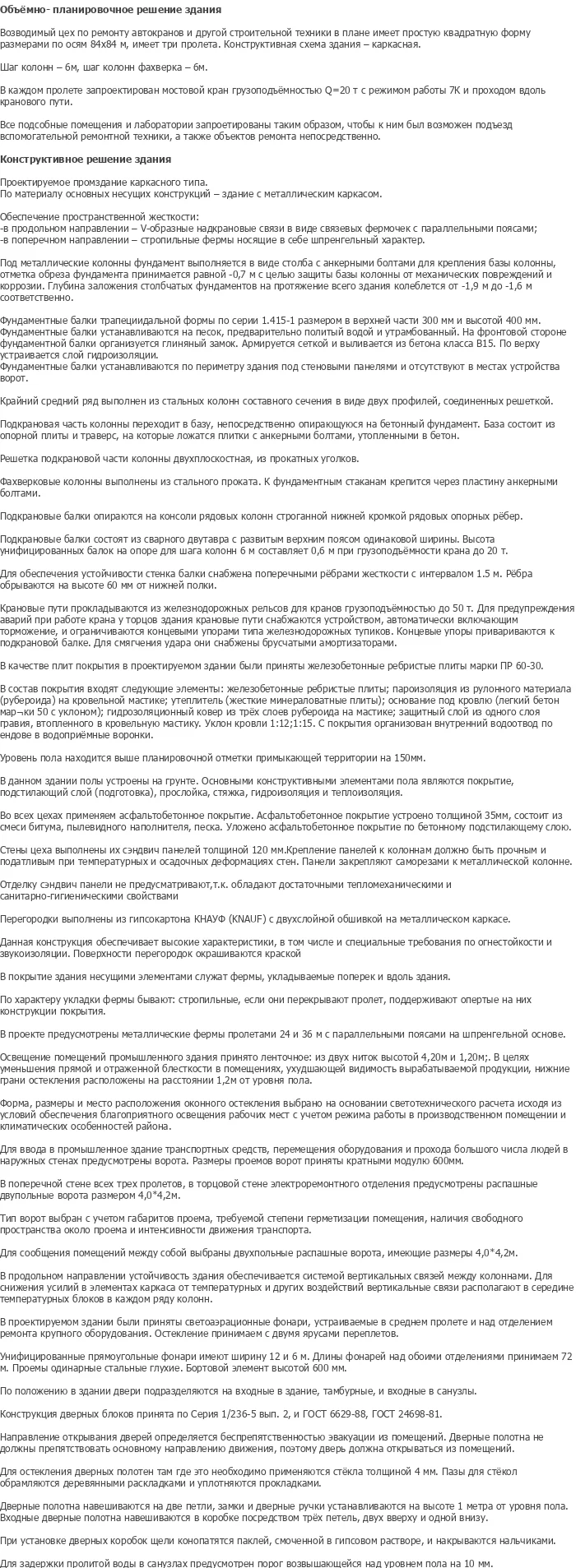

Функциональная планировка здания базируется на четком разделении производственных, вспомогательных и административно-бытовых зон с обеспечением рациональных взаимосвязей между ними. По объемно-планировочному решению здание цеха является одноэтажным, бесфонарным, трехпролетным. В плане цех имеет простую квадратную форму размерами 84×84 м с тремя пролетами.

Естественное освещение осуществляется за счет ленточного остекления по продольным фасадам в отметках 1,2-6,0, то есть оконных переплетов 4800 мм. Высота дверных проемов 2200 мм. Для подъема на ремонтную площадку в цехе установлены металлические лестницы. Главный фасад здания представляет собой симметричную пропорцию относительно вертикальных и горизонтальных осей здания. Боковые фасады имеют металлические оконные блоки по всей длине здания. Заполнение оконных проемов — металлические блоки, спаренные. Ворота распашные по серии 1.435.9-17 выпуск 2. Двери внутренние деревянные по ГОСТ 14624-84 для промышленных зданий.

Для противопожарной безопасности предусмотрены огнестойкие строительные конструкции, обеспечивающие необходимую степень огнестойкости зданий и сооружений. Все помещения с различными категориями производств разделены противопожарными стенами и перегородками. Все здания и помещения имеют не менее двух эвакуационных выходов. Рациональное световое и цветовое решение интерьера производственных помещений улучшает самочувствие и настроение рабочих, создает благоприятную психологическую среду на предприятии.

Проектируемое здание каркасного типа. По материалу основных несущих конструкций — здание с металлическим каркасом. Обеспечение пространственной жесткости: в продольном направлении — V-образные надкрановые связи в виде связевых фермочек с параллельными поясами; в поперечном направлении — стропильные фермы носящие в себе шпренгельный характер. Под металлические колонны фундамент выполняется в виде столба с анкерными болтами для крепления базы колонны. Отметка обреза фундамента принимается равной -0,7 м с целью защиты базы колонны от механических повреждений и коррозии. Глубина заложения столбчатых фундаментов на протяжении всего здания колеблется от -1,9 м до -1,6 м соответственно.

Фундаментные балки трапецеидальной формы по серии 1.415-1 размером в верхней части 300 мм и высотой 400 мм. Фундаментные балки устанавливаются на песок, предварительно политый водой и утрамбованный. На фронтовой стороне устраивается слой гидроизоляции глиняный замок. Армируется сеткой и заливается из бетона класса В15. По верку фундаментные балки устанавливаются по периметру здания под стеновыми панелями и отсутствуют в местах устройства ворот. Крайний средний ряд выполнен из стальных колонн составного сечения в виде двух профилей, соединенных решеткой. Подкрановая часть колонны переходит в базу, непосредственно опирающуюся на бетонный фундамент. База состоит из опорной плиты и траверс, на которые ложатся плитки с анкерными болтами, утопленными в бетон.

Решетка подкрановой части колонны двухплоскостная, из прокатных уголков. Фахверковые колонны выполнены из стального проката. К фундаментным стаканам крепятся через пластину анкерными болтами. Подкрановые балки опираются на консоли рядовых колонн строганой нижней кромкой рядовых опорных ребер. Подкрановые балки состоят из сварного двутавра с развитым верхним поясом одинаковой ширины. Высота унифицированных балок на опоре для шага колонн 6 м составляет 0,6 м при грузоподъемности крана до 20 т. Для обеспечения устойчивости стенка балки снабжена поперечными ребрами жесткости с интервалом 1,5 м.

Крановые пути прокладываются из железнодорожных рельсов для кранов грузоподъемностью до 50 т. Для предупреждения аварий при работе крана у торцов здания крайние пути снабжаются устройством, автоматически включающим торможение, и ограничиваются концевыми упорами типа железнодорожных тупиков. Концевые упоры привариваются к подкрановой балке. Для смягчения удара они снабжены брусчатыми амортизаторами. В качестве плит покрытия в проектируемом здании были приняты железобетонные ребристые плиты марки ПР 60-30.

В состав покрытия входят следующие элементы: железобетонные ребристые плиты; пароизоляция из рулонного материала (рубероида) на кровельной мастике; утеплитель (жесткие минераловатные плиты); основание под кровлю (легкий бетон марки М50 с уклоном); гидроизоляционный ковер из трех слоев рубероид на мастике; защитный слой из одного слоя гравия, втопленного в кровельную мастику. Уклон кровли 1:12 и 1:15. С покрытия организован внутренний водосток по ендове в водоприемные воронки. Уровень пола находится выше планировочной отметки примыкающей территории на 150 мм.

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологическая карта на работы подземного цикла содержит объемы работ, способы производства разработки грунта, устройства фундаментов, комплектацию машин и механизмов (экскаватор, бульдозер, самосвалы, автокран), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Работы выполняются с применением механизированной разработки грунта.

Технологическая карта на работы надземного цикла включает объемы работ, способы производства монтажа металлоконструкций, устройства покрытия, монтажа стеновых панелей, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности. Монтаж выполняется с применением автокрана с последующей сортировкой и вывозом строительного мусора. Календарный график составлен с учетом технологической последовательности работ: подготовка строительной площадки, возведение фундаментов, монтаж каркаса, устройство покрытия, монтаж стеновых панелей, отделочные работы, монтаж инженерных систем.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметные расчеты, расчет договорной цены, объектную и сводную сметы, показатели экономической эффективности проекта.

Диплом №3043 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий для ремонта строительной техники — востребованное направление в современном строительстве.
• Сложный инженерный объект: крупногабаритное трехпролетное производственное здание с крановым оборудованием грузоподъемностью 20 т, металлическим каркасом и плоской кровлей.

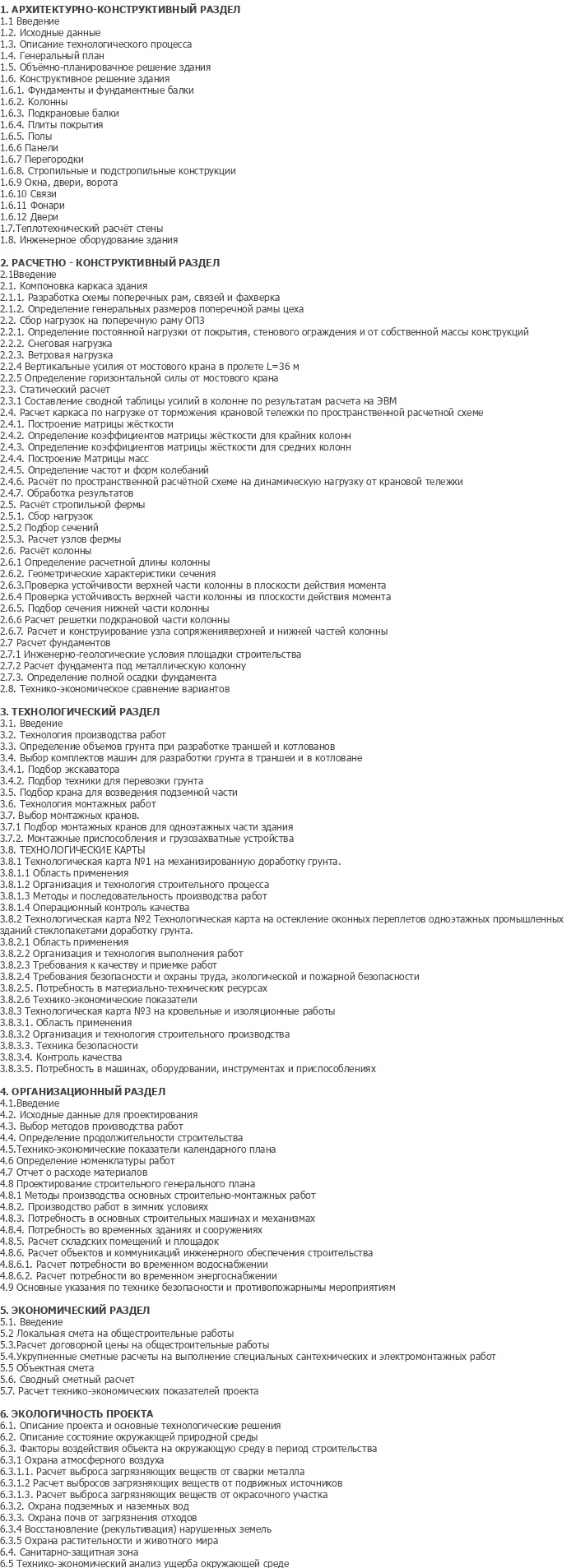

• Полная комплектация: 310 листов пояснительной записки и 11 листов графики AutoCAD — объем значительно превышает требования вузовской подготовки.
• Разнообразие конструкций: столбчатые фундаменты, сэндвич-панели, стропильные фермы, сборные перекрытия, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на подземный и надземный цикл, календарный график, строительный генплан, технико-экономические показатели.
• Современные методы расчета: расчет конструкций выполнен в программе «Скад», что соответствует современным требованиям проектирования.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 3 900 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3043 по доступной цене.
