Дипломный проект №3044 «Завод по выпуску коммунальной спецтехники в г. Елабуга» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения производства коммунальной специальной техники. Проект выполнен с учетом климатических условий Республики Татарстан и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

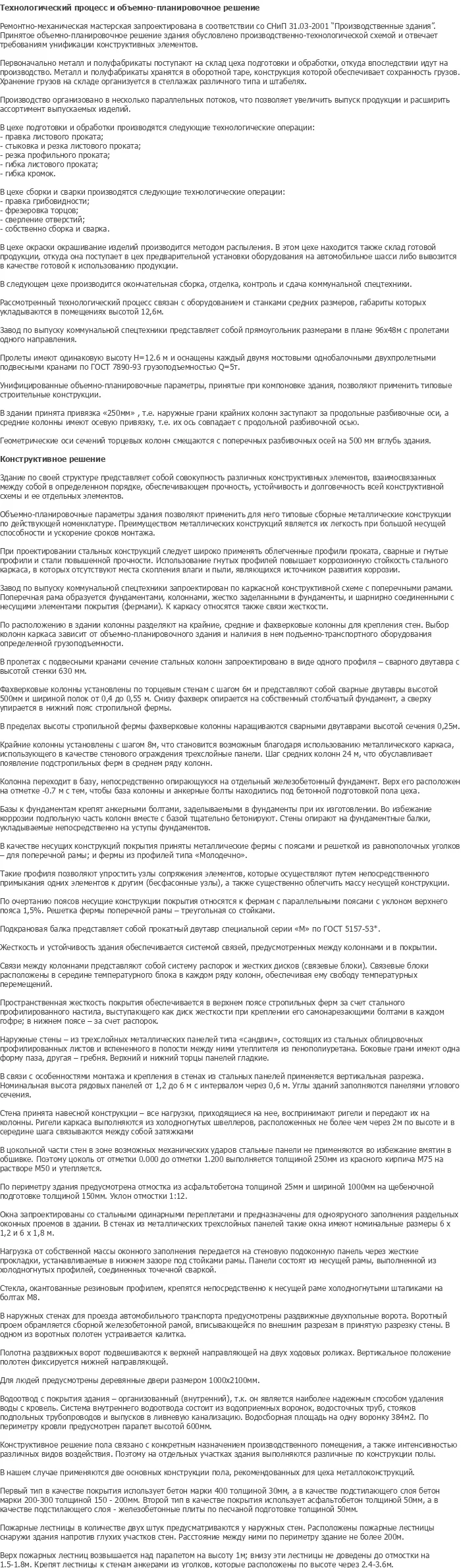

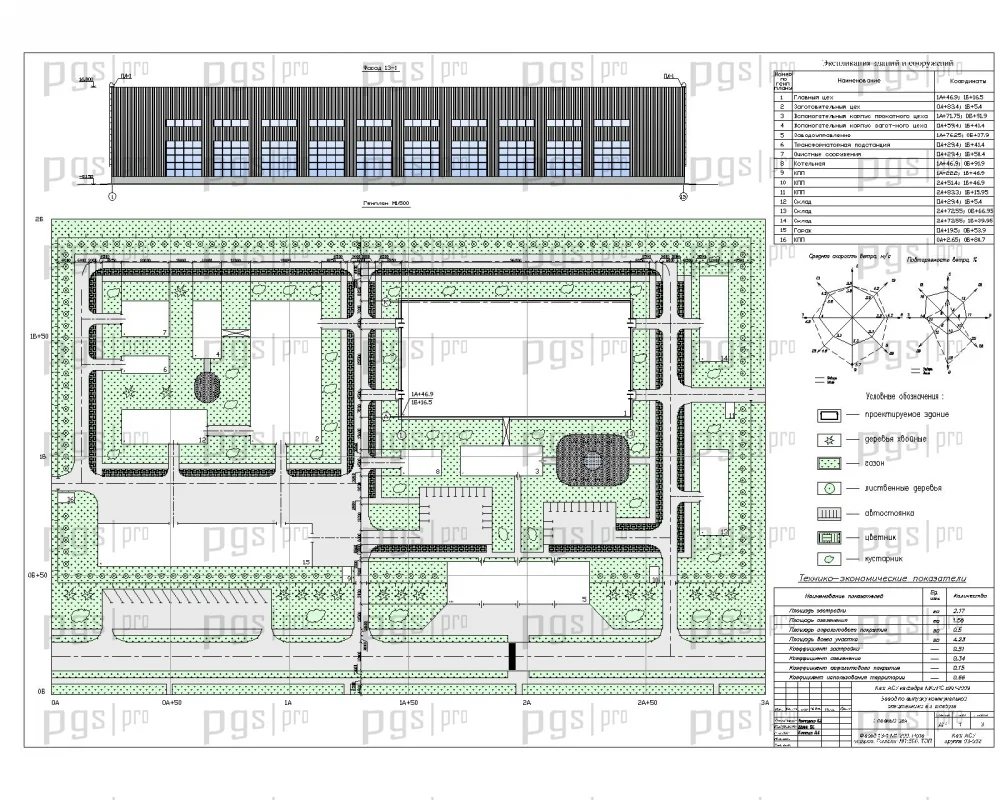

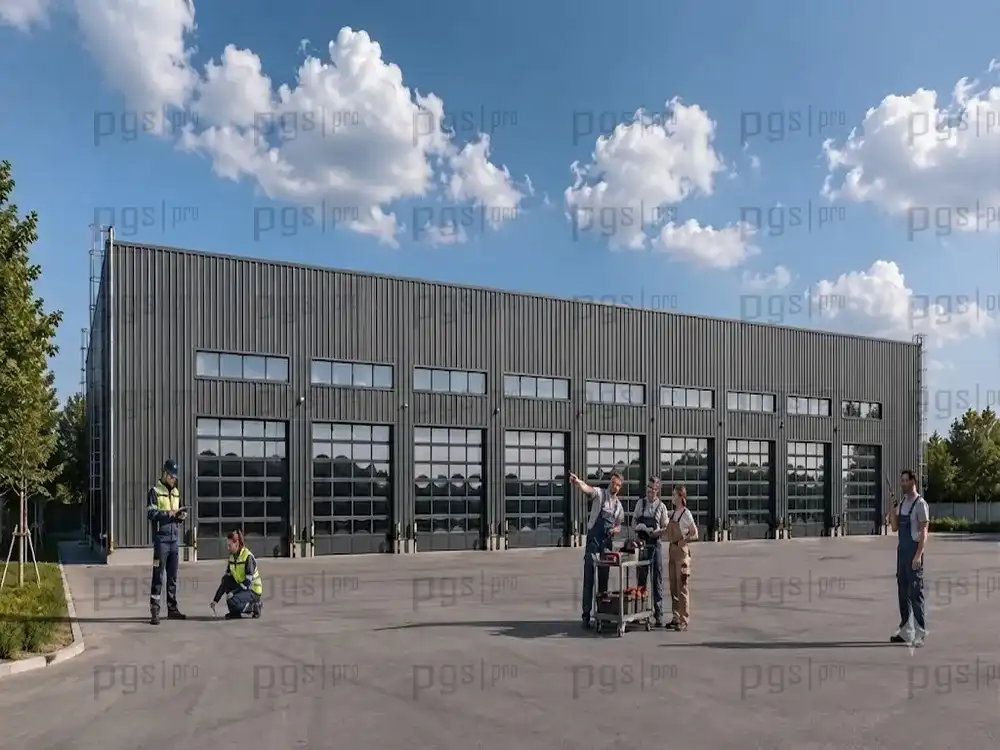

Проектируемый объект — завод по выпуску коммунальной спецтехники, расположенный в городе Елабуга Республики Татарстан. Данный готовый диплом ПГС разработан для размещения производства коммунальной специальной техники. Завод по выпуску коммунальной спецтехники представляет собой прямоугольник размерами в плане 96×48 м с пролетами одного направления. Пролеты имеют одинаковую высоту H=12,6 м и оснащены каждый двумя мостовыми однобалочными двухпролетными козловыми кранами по ГОСТ 7890-93 грузоподъемностью Q=5 т.

Ремонтно-механическая мастерская запроектирована в соответствии со СНиП 31.03-2001 «Производственные здания». Принятое объемно-планировочное решение здания обусловлено производственно-технологической схемой и отвечает требованиям унификации конструктивных элементов. Производство организовано в несколько параллельных потоков, что позволяет увеличить выпуск продукции и расширить ассортимент выпускаемых изделий. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий с крановым оборудованием, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3044 предлагает полный комплект материалов для успешной защиты.

В цехе подготовки и обработки производятся следующие технологические операции: правка листового проката, стыковка и резка листового проката, резка профильного проката, гибка листового проката, гибка кромок. В цехе сборки и сварки производятся следующие технологические операции: правка прибивности, фрезеровка торцов, сверление отверстий, собственно сборка и сварка. В цехе окраски окрашивание изделий производится методом распыления. В следующем цехе производится окончательная сборка, отделка, контроль и сдача коммунальной спецтехники.

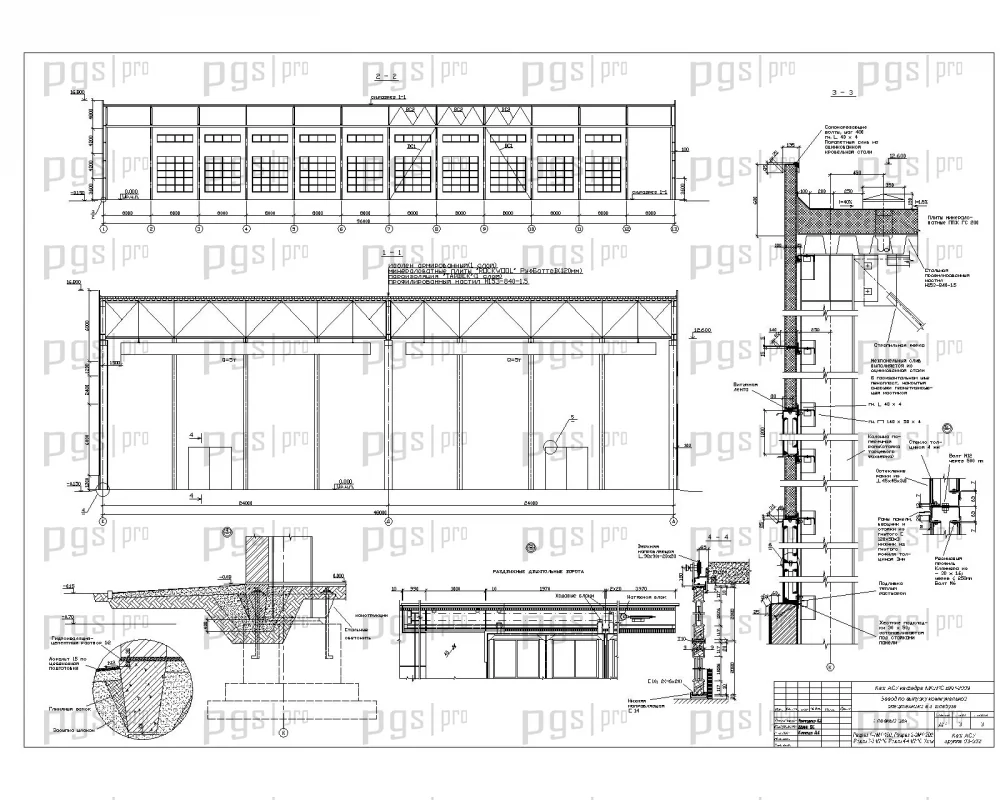

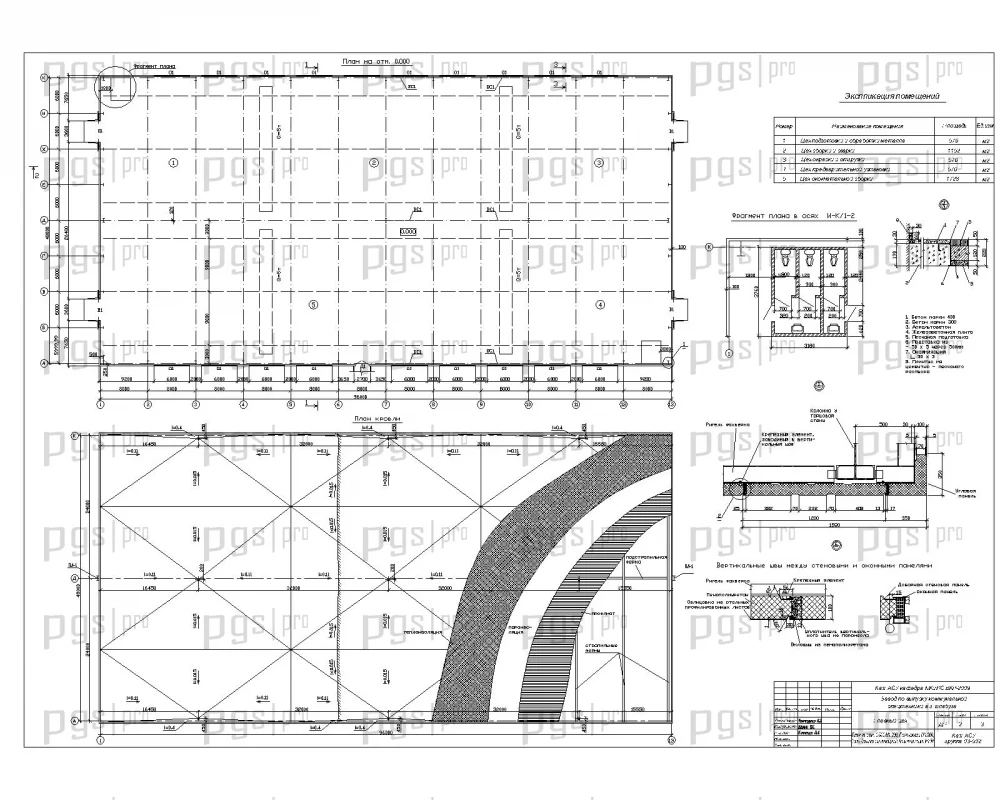

Функциональная планировка здания базируется на четком разделении производственных зон с учетом технологического процесса выпуска коммунальной спецтехники. Унифицированные объемно-планировочные параметры, принятые при компоновке здания, позволяют применить типовые строительные конструкции. В здании принята привязка «250 мм», то есть наружные грани крайних колонн заступают за продольные разбивочные оси, а средние колонны имеют осеваю привязку, то есть их ось совпадает с продольной разбивочной осью. Геометрические оси сечений торцевых колонн смещаются с поперечных разбивочных осей на 500 мм вглубь здания.

Пролеты имеют одинаковую высоту H=12,6 м и оснащены каждый двумя мостовыми однобалочными двухпролетными козловыми кранами по ГОСТ 7890-93 грузоподъемностью Q=5 т. Естественное освещение осуществляется за счет ленточного остекления. Окна запроектированы со стальными одинарными переплетами и предназначены для одноярусного заполнения раздельных оконных проемов в здании. В стенах из металлических трехслойных панелей такие окна имеют номинальные размеры 6 × 1,2 и 6 × 1,5 м. Нагрузка от собственной массы оконного заполнения передается на стеновую подоконную панель через жесткие прокладки, устанавливаемые в нижнем зазоре под стойками рамы.

Для людей предусмотрены деревянные двери размером 1000×2100 мм. Водоотвод с покрытия здания — организованный (внутренний), т.к. он является наиболее надежным способом удаления воды с кровли. Система внутреннего водостока состоит из водоприемных воронок, водосточных труб, стояков подпольных трубопроводов и выпусков в ливневую канализацию. Водосборная площадь на одну воронку 384 м2. По периметру кровли предусмотрен парапет высотой 600 мм. Расположены пожарные лестницы снаружи здания напротив глухих участков стен. Расстояние между ними по периметру здание не более 200 м.

Здание по своей структуре представляет собой совокупность различных конструктивных элементов, взаимосвязанных между собой в определенном порядке, обеспечивающем прочность, устойчивость и долговечность всей конструктивной схемы и ее отдельных элементов. Объемно-планировочные параметры здания позволяют применить для него типовые сборные металлические конструкции по действующей номенклатуре. Преимуществом металлических конструкций является их легкость при большой несущей способности и ускорение сроков монтажа.

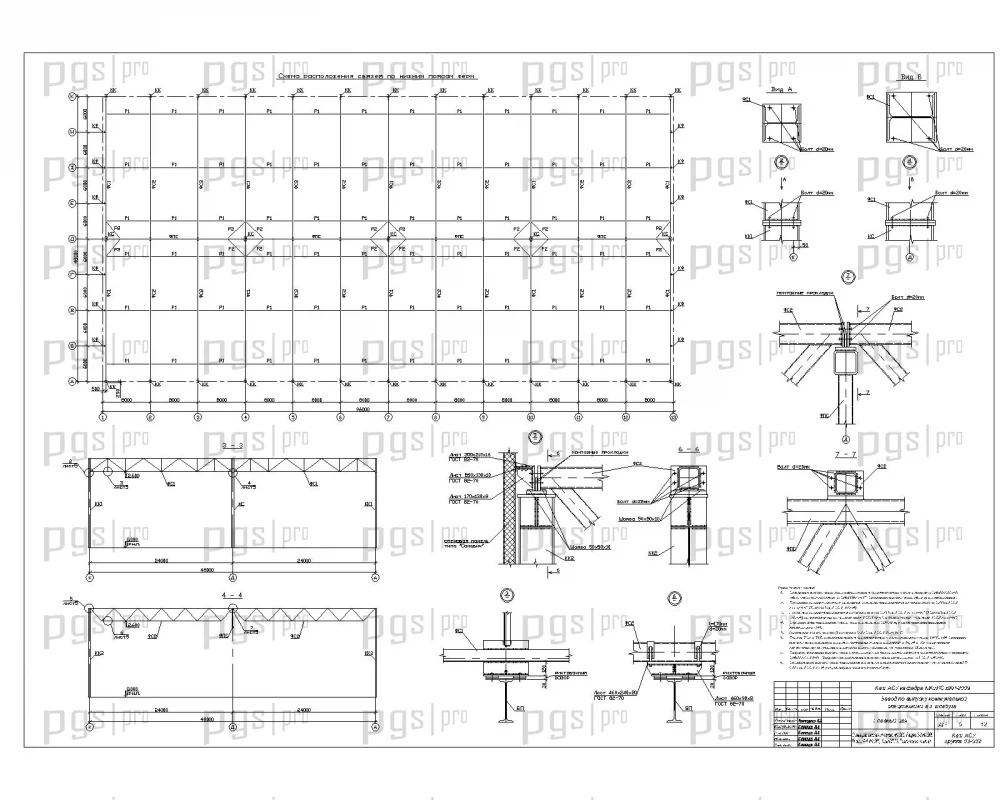

При проектировании стальных конструкций следует широко применять облегченные профили проката, сварные и гнутые профили и стали повышенной прочности. Использование гнутых профилей повышает коррозионную стойкость стального каркаса, в которых отсутствуют места скопления влаги и пыли, являющихся источником развития коррозии. Завод по выпуску коммунальной спецтехники запроектирован по каркасной конструктивной схеме с поперечными рамами. Поперечная рама образуется фундаментами, колоннами, жестко заделанными в фундаменты, и шарнирно соединенными с несущими элементами покрытия (фермами). К каркасу относятся также связи жесткости.

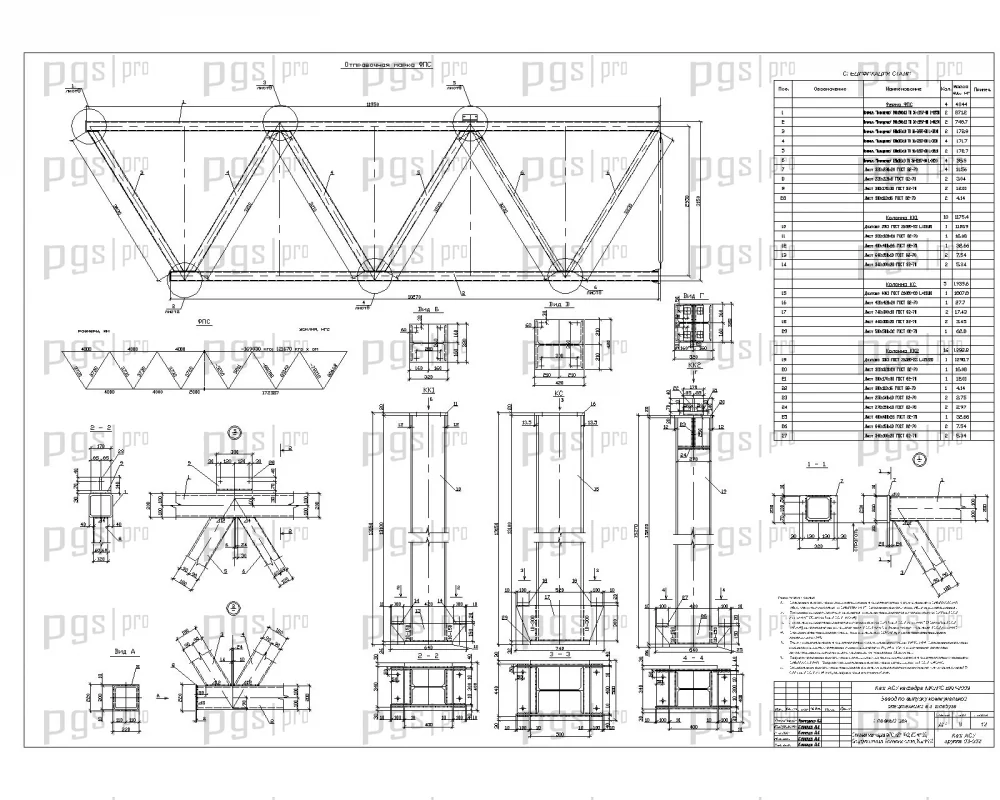

По расположению в здании колонны разделяют на крайние, средние и фахверковые колонны для крепления стен. Выбор колонн каркаса зависит от объемно-планировочного здания и наличия в нем подъемно-транспортного оборудования определенной грузоподъемности. В пролетах с подкрановыми кранами сечение стальных колонн запроектировано в виде одного профиля — сварного двутавра с высотой стенки 630 мм. Фахверковые колонны установлены по торцевым стенам с шагом 6 м и представляют собой сварные двутавры высотой 500 мм и шириной полок от 0,4 до 0,55 м. Снизу фахверк опирается на собственный столбчатый фундамент, а сверху упирается в нижний пояс стропильной фермы.

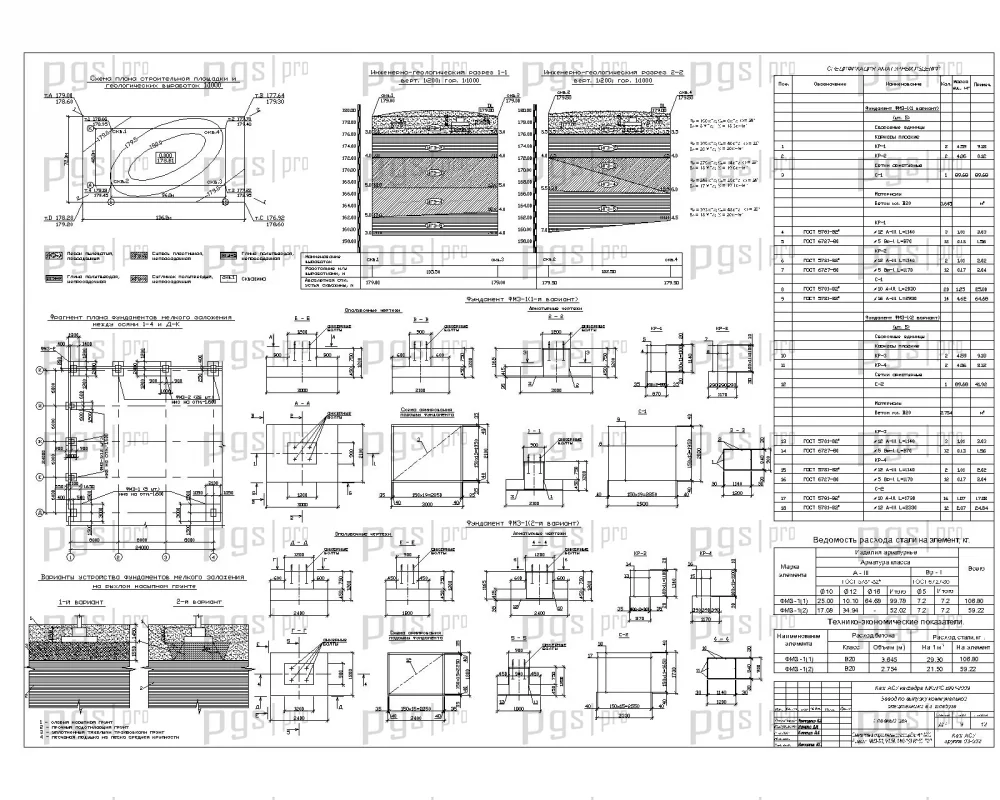

Крайние колонны установлены с шагом 8 м, что становится возможным благодаря использованию металлического каркаса, использующего в качестве стенового ограждения трехслойные панели. Шаг средних колонн 24 м, что обуславливает появление подстропильных ферм в среднем ряду колонн. Колонна переходит в базу, непосредственно опирающуюся на отдельный железобетонный фундамент. Верх его расположен на отметке -0,7 м с тем, чтобы база колонны и анкерные болты находились под бетонной подготовкой пола цеха. Базы и фундаменты крепят анкерными болтами, заделываемыми в фундаменты при их изготовлении. Избежание коррозии подпольную часть колонн вместе с базой тщательно бетонируют. Стены опирают на фундаментные балки, укладываемые непосредственно на уступы фундаментов.

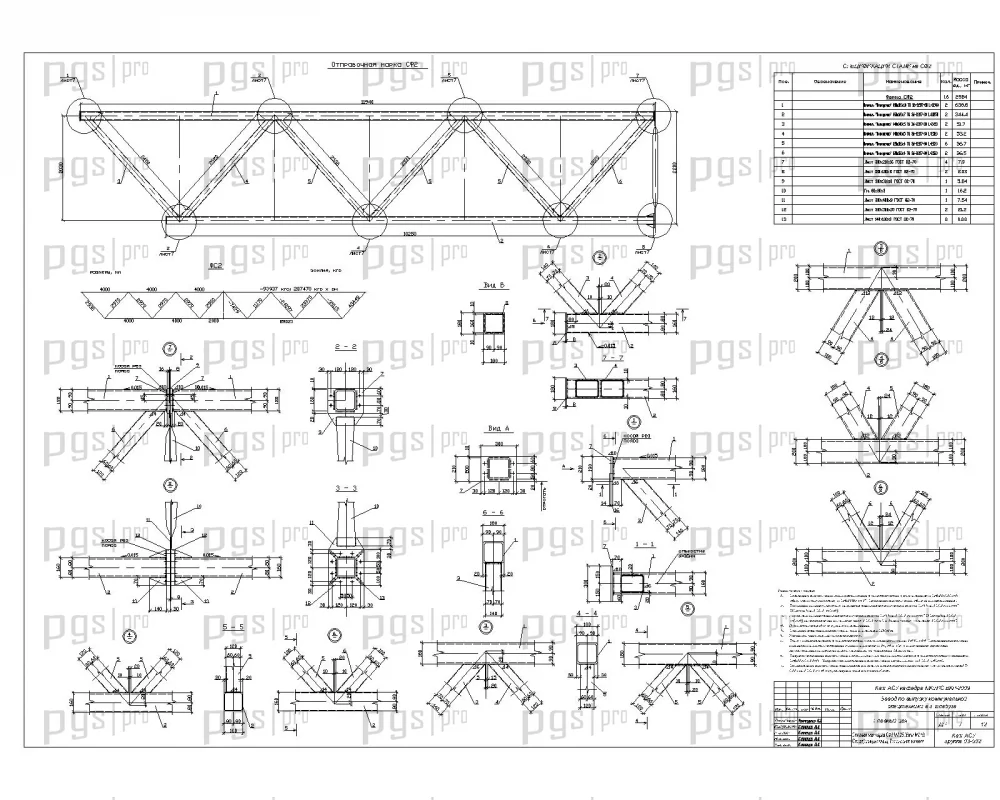

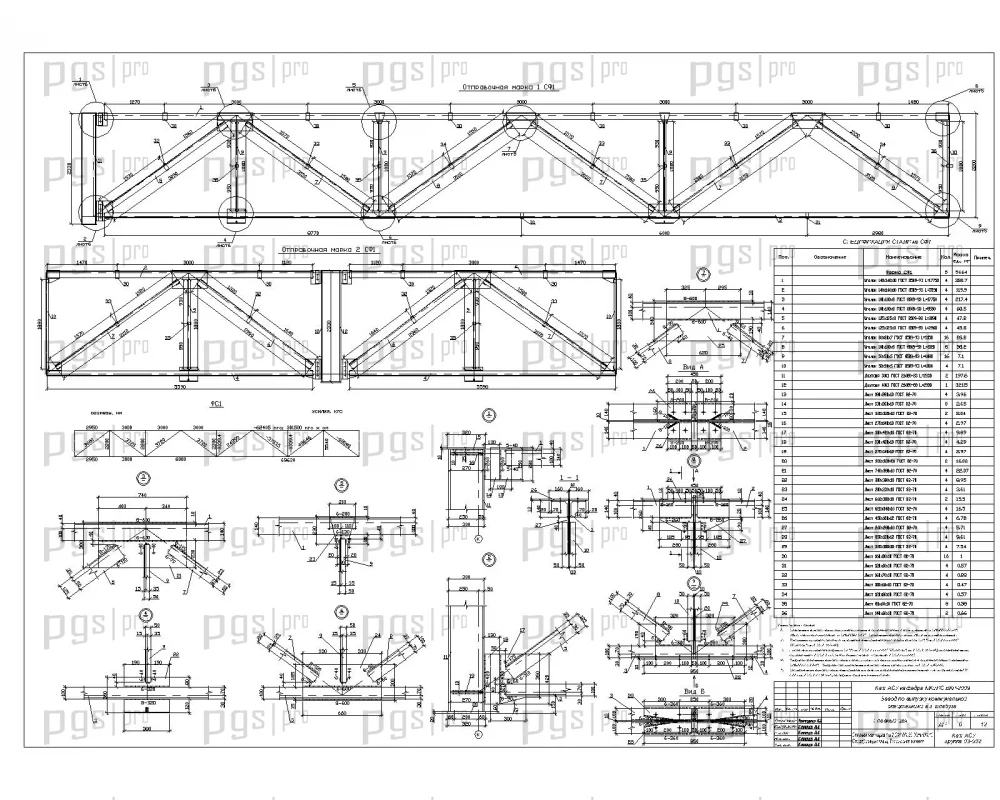

В качестве несущих конструкций покрытия приняты металлические фермы с поясами и решеткой из равнополочных уголков — для поперечной рамы; и фермы из профилей типа «Молодечно». Такие профиля позволяют упростить узлы сопряжения элементов, которые осуществляют путем непосредственного примыкания одних элементов к другим (бесфасонные узлы), а также существенно облегчить массу несущей конструкции. По очертаниям поясов несущие конструкции покрытия относятся к фермам с параллельными поясами с уклоном верхнего пояса 1,5%. Решетка фермы поперечной рамы — треугольная со стойками. Подкрановая балка представляет собой прокатный двутавр специальной серии «М» по ГОСТ 5157-53*.

Наружные стены — из трехслойных металлических панелей типа «сэндвич», состоящих из стальных облицовочных профилированных листов и вспененного в полости между ними утеплителя из пенополиуретана. Боковые грани имеют одна форму паза, другая — гребня. Верхний и нижний торцы панелей гладкие. В связи с особенностями монтажа и крепления в стенах из стальных панелей применяется вертикальная разрезка. Номинальная высота рядовых панелей от 1,2 до 6 м с интервалом через 0,6 м. Углы зданий заполняются панелями углового сечения. Стена принята навесной конструкции — все нагрузки, приходящиеся на нее, воспринимают ригели и передают их на колонны. Ригели каркаса выполняются из холодногнутых швеллеров, расположенных не более чем через 2 м по высоте и в середине шага связываются между собой затяжками.

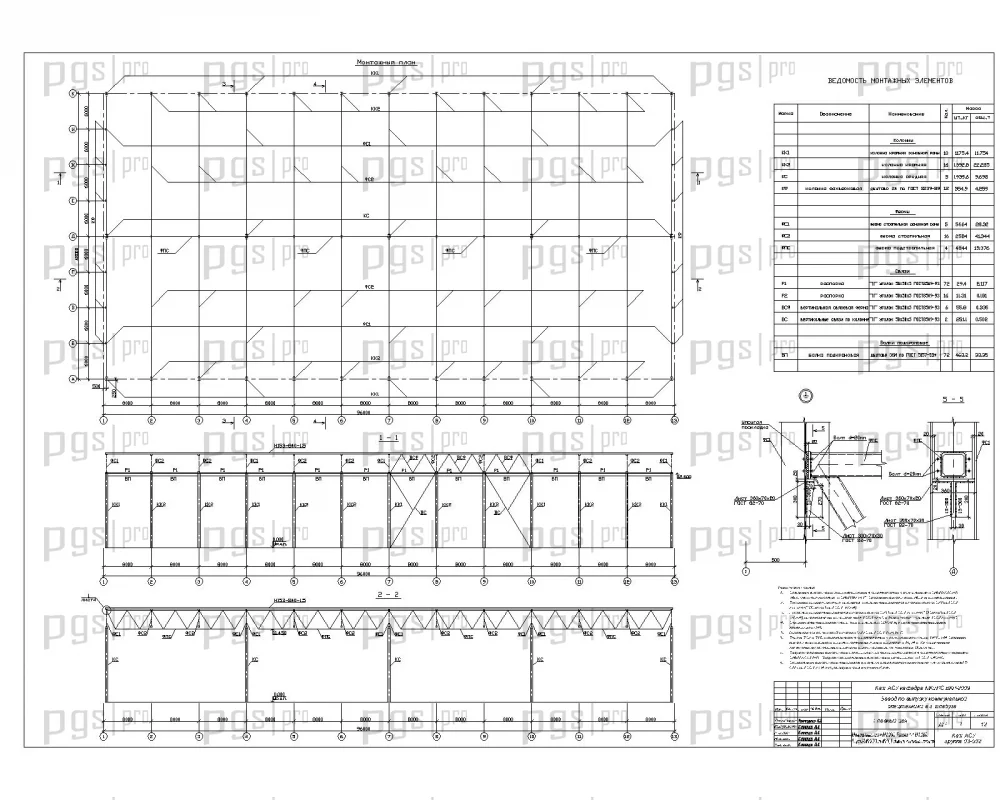

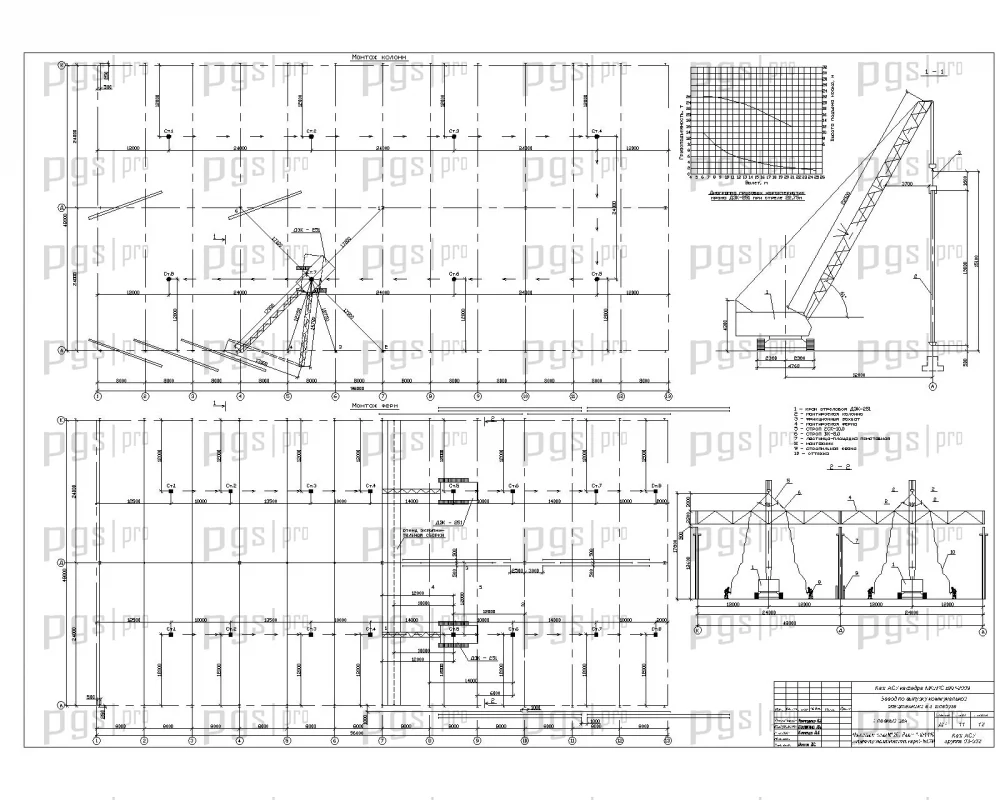

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологические карты содержат объемы работ, способы производства земляных работ, устройства монолитных железобетонных фундаментов, монтажных работ, комплектацию машин и механизмов (экскаватор, бульдозер, самосвалы, автокран), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Выбор монтажного крана и его привязка к объекту выполнены с учетом грузоподъемности, вылета стрелы и условий монтажа.

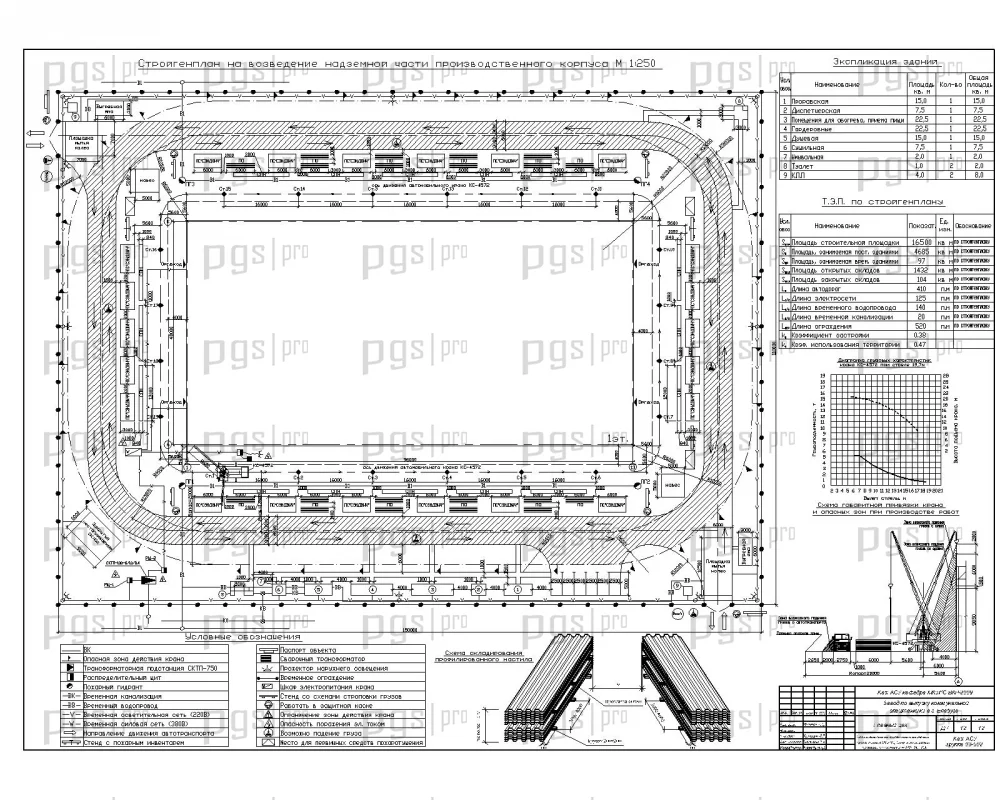

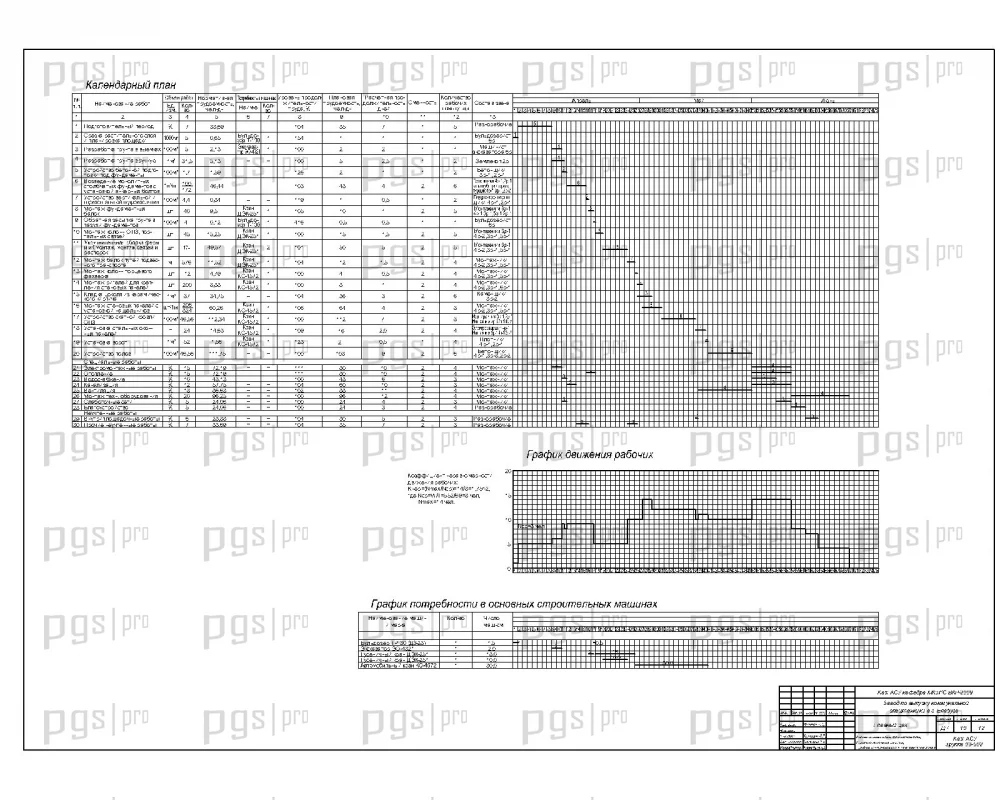

Календарный план строительства составлен с учетом технологической последовательности работ: подготовка строительной площадки, земляные работы, устройство монолитных железобетонных фундаментов, монтажные работы, устройство покрытия, монтаж стеновых панелей, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций.

Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Проведено сравнение вариантов конструктивных решений с технико-экономическим обоснованием выбора оптимального варианта. Технико-экономические показатели включают локальную смету, объектную смету, сводный сметный расчет стоимости строительства и показатели экономической эффективности проекта.

Диплом №3044 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий машиностроительной промышленности — востребованное направление в современном строительстве.
• Сложный инженерный объект: крупногабаритное производственное здание с крановым оборудованием, металлическим каркасом и плоской кровлей.

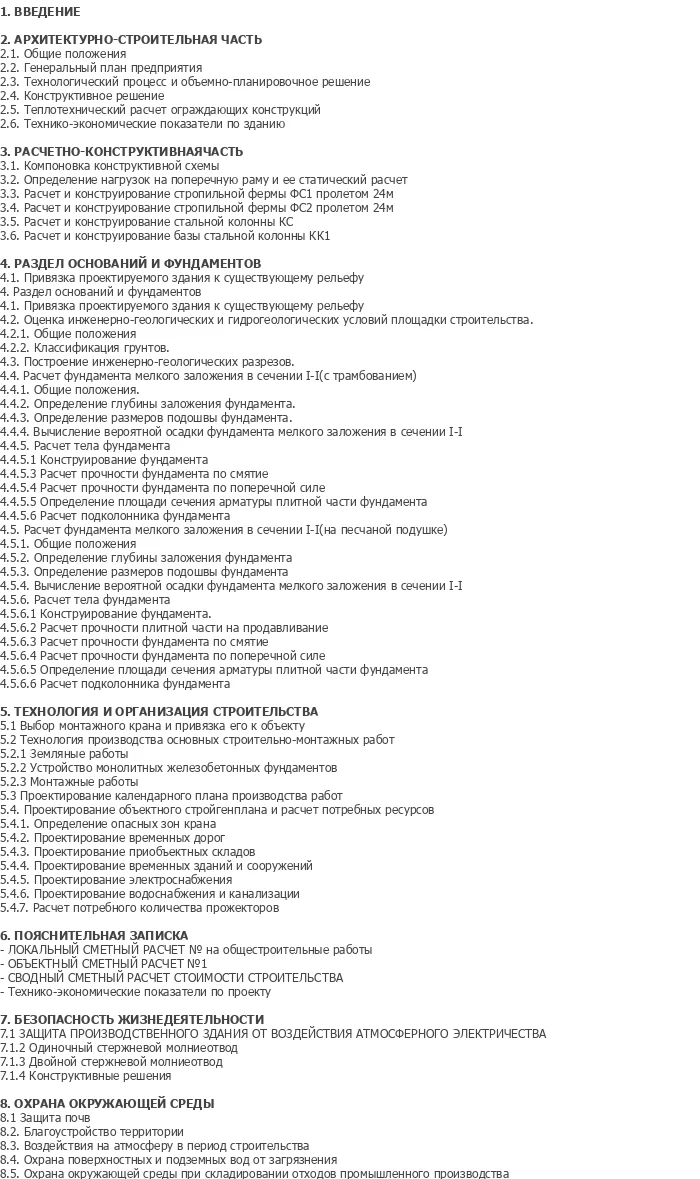

• Полная комплектация: 92 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные фундаменты, сэндвич-панели, стропильные фермы двух типов (ФС1 и ФС2), металлические прогоны, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный план, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 3 900 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3044 по доступной цене.
