Дипломный проект №3045 «Производственный центр дефектоскопии в г. Ярославль» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения производственных, лабораторных и административно-бытовых помещений центра дефектоскопии. Проект выполнен с учетом климатических условий Ярославской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

Проектируемый объект — производственный центр дефектоскопии, расположенный в городе Ярославль. Данный готовый диплом ПГС разработан для размещения лабораторно-производственных, административно-бытовых и вспомогательных помещений центра дефектоскопии. Проектируемое здание представляет собой 4-этажный прямоугольный в плане объем с цокольным техническим этажом и скатной стропильной крышей. К основной части здания примыкают одноэтажные выступающие объемы окрасочной в осях 9-10, Д-Е, стоянки на 2 автомобиля в осях 1-2, А-Г и входных тамбуров в осях 2-3 и 5-8.

Проектируемое 4-этажное здание соответствует требованиям II степени огнестойкости. Площадь этажа — 537 кв. м, численность работающих — 94 чел. Максимально в здании может находиться до 164 чел. Планировочное решение предусматривает собой набор административно-бытовых и производственных помещений, имеющих выход в общий коридор, ведущий в лестничные клетки. Естественный свет в коридоры поступает через окна и витражи тамбуров, через остекленные двери лестничных клеток, а также через витражи и остекленные двери тамбуров. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование многоэтажных производственно-административных зданий, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3045 предлагает полный комплект материалов для успешной защиты.

Цокольный этаж имеет два эвакуационных выхода и предназначен для размещения кладовых, инженерных сетей, кабельных разводок и технических помещений. В здании предусмотрены две рассредоточенные лестничные клетки. В каждой из них запроектированы два выхода: основная лестничная клетка в осях 6-7 оборудована на уровне первого этажа выходом наружу через вестибюль, и выходом на чердак по закрепленной на стене металлической стремянке через противопожарный люк. Другая лестничная клетка имеет выход на чердак по закрепленной на стене металлической стремянке и далее через противопожарный люк, а на уровне первого этажа имеет выход через тамбур непосредственно наружу.

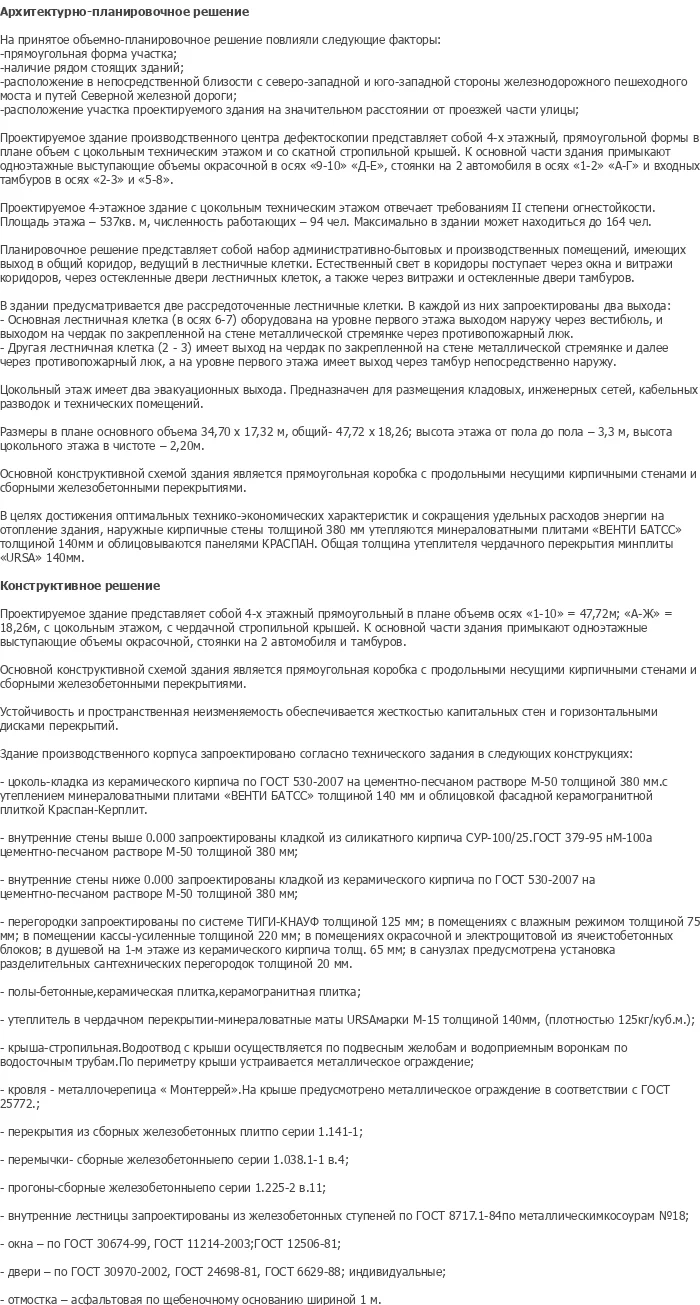

Функциональная планировка здания базируется на четком разделении производственных, лабораторных, административно-бытовых и технических зон с обеспечением рациональных взаимосвязей между ними. На принятое объемно-планировочное решение повлияли следующие факторы: прямоугольная форма участка, наличие рядом стоящих зданий, расположение в непосредственной близости с северо-западной и юго-западной стороны железнодорожного пешеходного моста и путей Северной железной дороги, расположение участка проектируемого здания на значительном расстоянии от проезжей части улицы.

Окна запроектированы по ГОСТ 30674-99, ГОСТ 11214-2003, ГОСТ 12506-81. Двери — по ГОСТ 30970-2002, ГОСТ 24698-81, ГОСТ 6629-88, индивидуальные. Внутренние лестницы запроектированы из железобетонных ступеней по ГОСТ 8717.1-84 по металлическим косоурам №18. Полы — бетонные, керамическая плитка, керамогранитная плитка. Утеплитель в чердачном перекрытии — минераловатные маты URSAмарки М-15 толщиной 140 мм, плотностью 125 кг/куб.м. Водоотвод с крыши осуществляется по подвесным желобам и водоприемным воронкам по водосточным трубам. По периметру крыши устраивается металлическое ограждение.

Для достижения оптимальных технико-экономических характеристик и сокращения удельных расходов энергии на отопление здания наружные кирпичные стены толщиной 380 мм утепляются минераловатными плитами «ВЕНТИ БАТСС» толщиной 140 мм и облицовываются панелями КРАСПАН. Общая толщина утеплителя чердачного перекрытия минплиты URSA — 140 мм. В здании предусмотрены все необходимые инженерно-коммуникационные системы для обеспечения технологического процесса дефектоскопии.

Проектируемое здание представляет собой 4-этажный прямоугольный в плане объем с цокольным этажом, с чердачной стропильной крышей. К основной части здания примыкают одноэтажные выступающие объемы окрасочной, стоянки на 2 автомобиля и тамбуров. Основной конструктивной схемой здания является прямоугольная коробка с продольными несущими кирпичными стенами и сборными железобетонными перекрытиями. Устойчивость и пространственная неизменяемость обеспечивается жесткостью капитальных стен и горизонтальными дисками перекрытий.

Наружные стены запроектированы из керамического кирпича по ГОСТ 530-2007 на цементно-песчаном растворе М-50 толщиной 380 мм с утеплением минераловатными плитами «ВЕНТИ БАТСС» толщиной 140 мм и облицовкой фасадной керамогранитной плиткой Краспан-Керплит. Внутренние стены выше отметки 0,000 запроектированы кладкой из силикатного кирпича СУР-100/25 по ГОСТ 379-95 на цементно-песчаном растворе М-50 толщиной 380 мм. Внутренние стены ниже отметки 0,000 запроектированы кладкой из керамического кирпича по ГОСТ 530-2007 на цементно-песчаном растворе М-50 толщиной 380 мм.

Перегородки запроектированы по системе ТИПИ-КНАУФ толщиной 125 мм; в помещениях с влажным режимом — толщиной 75 мм; в помещениях касс-усиленные толщиной 220 мм; в помещениях окрасочной и электрощитовой из ячеистобетонных блоков; в душевой на 1-м этаже из керамической кирпича толщиной 65 мм. В санузлах предусмотрена установка разделительных сантехнических перегородок толщиной 20 мм. Перекрытия из сборных железобетонных плит серии 1.141-1. Перемычки — сборные железобетонные по серии 1.038-1 в.4. Прогоны — сборные железобетонные по серии 1.225-2 в.11.

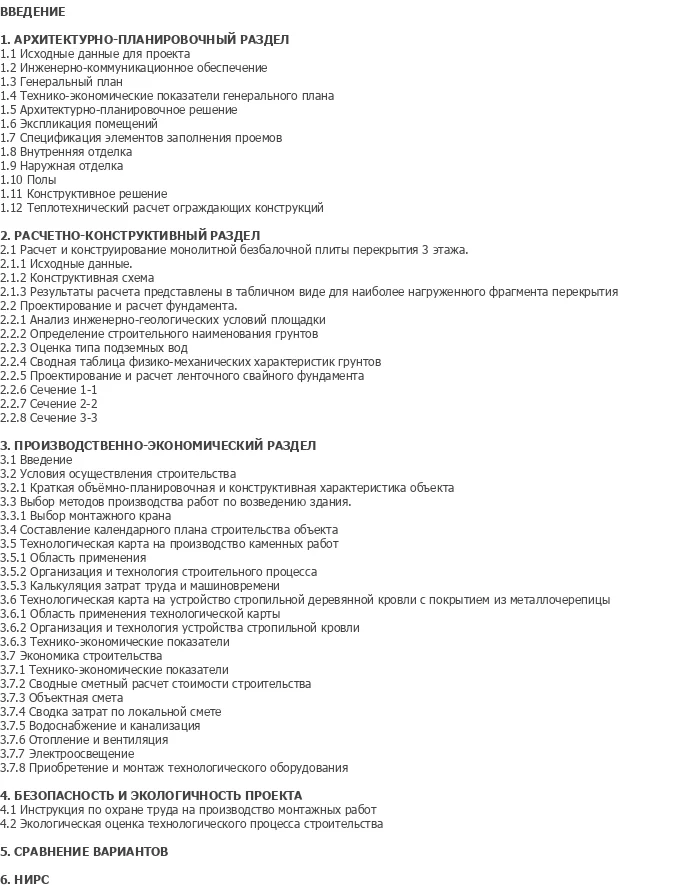

Расчетно-конструктивный раздел включает расчет и конструирование монолитной безбалочной плиты перекрытия 3 этажа. Проектирование и расчет фундамента включает анализ инженерно-геологических условий площадки, определение строительного наименования грунтов, оценку типа подземных вод, сводную таблицу физико-механических характеристик грунтов, проектирование и расчет ленточного свайного фундамента. Проведено технико-экономическое сравнение вариантов железобетонного монолитного перекрытия.

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологическая карта на производство каменных работ содержит объемы работ, способы производства кладки кирпичных стен, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Работы выполняются с применением механизированной подачи раствора и контроля качества кладки.

Технологическая карта на устройство стропильной деревянной кровли с покрытием из металлочерепицы включает объемы работ, способы производства монтажа стропильной системы, укладки кровельного материала, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности. Календарный план производства работ составлен с учетом технологической последовательности: подготовка строительной площадки, земляные работы, устройство фундаментов, возведение стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Проведено технико-экономическое сравнение вариантов железобетонного монолитного перекрытия с обоснованием выбора оптимального решения.

Диплом №3045 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственно-административных зданий с лабораторными помещениями — востребованное направление в современном строительстве.
• Сложный инженерный объект: многоэтажное здание с цокольным этажом, монолитной плитой перекрытия, комплексной системой утепления и энергоэффективности.
• Полная комплектация: 110 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: ленточный свайный фундамент, кирпичные стены с утеплением, сборные и монолитные перекрытия, стропильная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на каменные работы и стропильную кровлю, календарный план, строительный генплан, сравнение вариантов перекрытия, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС, включает полный расчет монолитной плиты перекрытия и фундамента.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 4 500 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3045 по доступной цене.
