Дипломный проект №3046 «Корпус по ремонту и обслуживанию строительной техники в г. Курган» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения производственных, ремонтных и вспомогательных помещений по ремонту и обслуживанию строительной техники. Проект выполнен с учетом климатических условий Курганской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

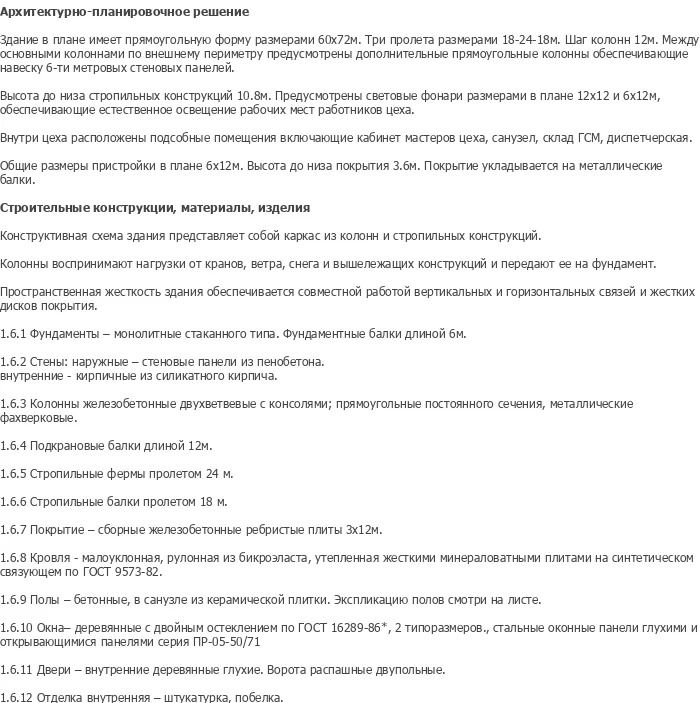

Проектируемый объект — корпус по ремонту и обслуживанию строительной техники, расположенный в городе Курган. Данный готовый диплом ПГС разработан для размещения технологического оборудования по ремонту и техническому обслуживанию строительных машин и механизмов. Здание в плане имеет прямоугольную форму размерами 60×72 м. Три пролета размерами 18-24-18 м. Шаг колонн составляет 12 м. Между основными колоннами по внешнему периметру предусмотрены дополнительные прямоугольные колонны, обеспечивающие навеску 6-метровых стеновых панелей.

Высота до низа стропильных конструкций составляет 10,8 м. Предусмотрены световые фонари размерами в плане 12×12 м и 6×12 м, обеспечивающие естественное освещение рабочих мест работников цеха. Внутри цеха расположены подсобные помещения, включающие кабинет мастеров цеха, санузел, склад ГСМ, диспетчерскую. Общие размеры пристройки в плане составляют 6×12 м. Высота до низа покрытия пристройки — 3,6 м. Покрытие пристройки укладывается на металлические балки. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий с крановым оборудованием, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3046 предлагает полный комплект материалов для успешной защиты.

Функциональная планировка здания базируется на четком разделении производственных, ремонтных, складских и бытовых зон с обеспечением рациональных взаимосвязей между ними. Здание имеет три пролета размерами 18-24-18 м, что позволяет разместить мостовые краны и обеспечить свободное перемещение ремонтируемой техники внутри цеха. Шаг колонн 12 м обеспечивает оптимальную сетку для размещения технологического оборудования и подъемно-транспортных механизмов.

Предусмотрены световые фонари размерами в плане 12×12 м и 6×12 м, расположенные в соответствии с требованиями к естественному освещению производственных помещений. Внутри цеха расположены подсобные помещения: кабинет мастеров цеха, санузел, склад ГСМ, диспетчерская. Общие размеры пристройки в плане 6×12 м с высотой до низа покрытия 3,6 м. Покрытие пристройки укладывается на металлические балки. Для противопожарной безопасности предусмотрены огнестойкие строительные конструкции, обеспечивающие необходимую степень огнестойкости зданий и сооружений.

Окна запроектированы деревянные с двойным остеклением по ГОСТ 16289-86, 2 типоразмеров, стальные оконные панели глухими и открывающимися панелями серии ПР-05-50/71. Двери внутренние деревянные глухие. Ворота распашные двупольные. Отделка внутренняя — штукатурка, побелка. Полы — бетонные, в санузле из керамической плитки.

Конструктивная схема здания представляет собой каркас из колонн и стропильных конструкций. Колонны воспринимают нагрузки от кранов, ветра, снега и вышележащих конструкций и передают их на фундамент. Пространственная жесткость здания обеспечивается совместной работой вертикальных и горизонтальных связей и жестких дисков покрытия. Фундаменты — монолитные стаканного типа. Фундаментные балки длиной 6 м.

Стены наружные выполнены из стеновых панелей из пенобетона, внутренние — кирпичные из силикатного кирпича. Колонны — железобетонные двухветвевые с консолями, прямоугольные постоянного сечения, металлические фахверковые. Подкрановые балки длиной 12 м. Стропильные фермы пролетом 24 м. Стропильные балки пролетом 18 м. Покрытие — сборные железобетонные ребристые плиты 3×12 м.

Кровля — малоуклонная, рулонная из бикроэласта, утепленная жесткими минераловатными плитами на синтетическом связующем по ГОСТ 9573-82. Расчетно-конструктивный раздел включает расчет колонны среднего ряда с выбором сечения, конструированием покрытия и кровли, расчетом нагрузок (грузовая площадь колонны, постоянные, крановые, снеговые, ветровые нагрузки), определением усилий M, N, Q от расчетных нагрузок в сечениях средней колонны, расчетом армирования подкрановой части двухветвевой колонны и ветвей. Также выполнен расчет предварительно напряженной двускатной балки покрытия L=18,0 м с расчетом на прочность, трещиностойкость, геометрические характеристики сечений.

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологические карты содержат объемы работ, способы производства строительно-монтажных работ, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Работы включают подготовительный период, земляные работы, устройство фундаментов, монтаж двухветвевых и фахверковых железобетонных и металлических колонн, монтаж стропильных ферм и балок, подкрановых балок, плит покрытия и фонарей, каменные работы, установку оконных и дверных блоков, отделочные работы, устройство полов.

Выбор монтажных кранов выполнен с учетом грузоподъемности, вылета стрелы и условий монтажа на строительной площадке. Разработана технологическая карта на монтаж стропильных балок и ферм, подкрановых балок и плит покрытия. График производства работ составлен с учетом технологической последовательности: подготовка строительной площадки, земляные работы, устройство фундаментов, монтаж каркаса, устройство покрытия, монтаж стеновых панелей, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметные расчеты, расчет договорной цены, объектную и сводную сметы, показатели экономической эффективности проекта.

Диплом №3046 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий для ремонта строительной техники — востребованное направление в современном строительстве.
• Сложный инженерный объект: трехпролетное производственное здание с крановым оборудованием, железобетонным каркасом и малоуклонной кровлей.
• Полная комплектация: 202 листа пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные фундаменты стаканного типа, стеновые панели из пенобетона, железобетонные двухветвевые колонны, стропильные фермы и балки, сборные ребристые плиты — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, график производства работ, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС, включает полный расчет колонны, балки покрытия, фундамента.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 4 000 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3046 по доступной цене.
