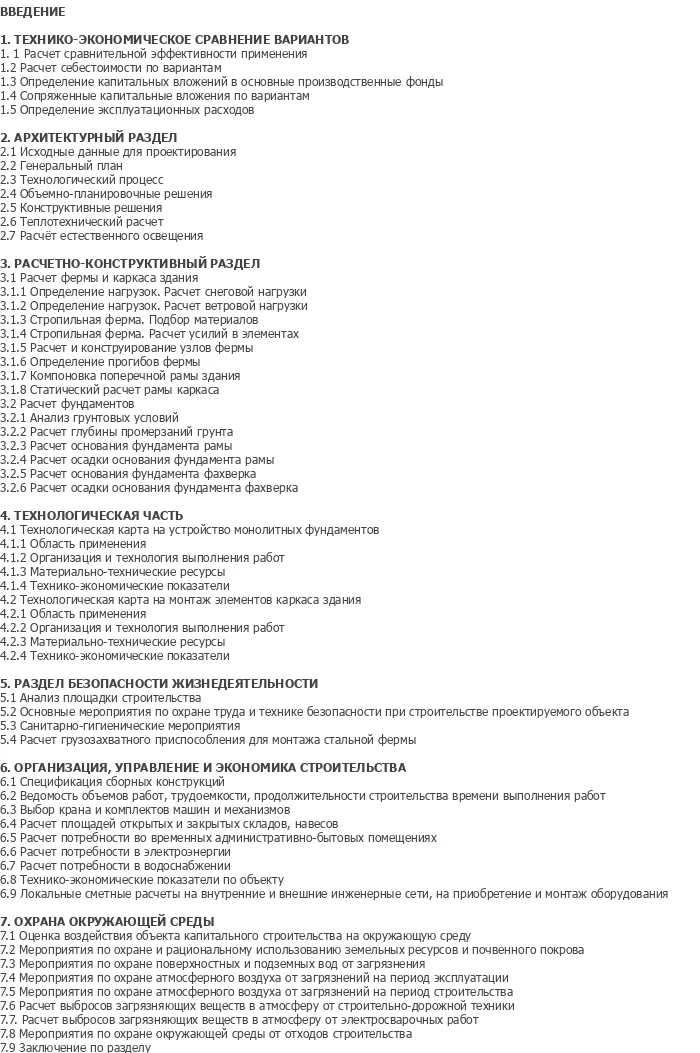

Дипломный проект №3047 «Завод по переработке твердых буровых отходов на месторождении Карачаганак РК» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и сооружений и предназначен для размещения технологического оборудования по переработке твердых буровых отходов. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его отличным шаблоном проекта для студентов строительных специальностей.

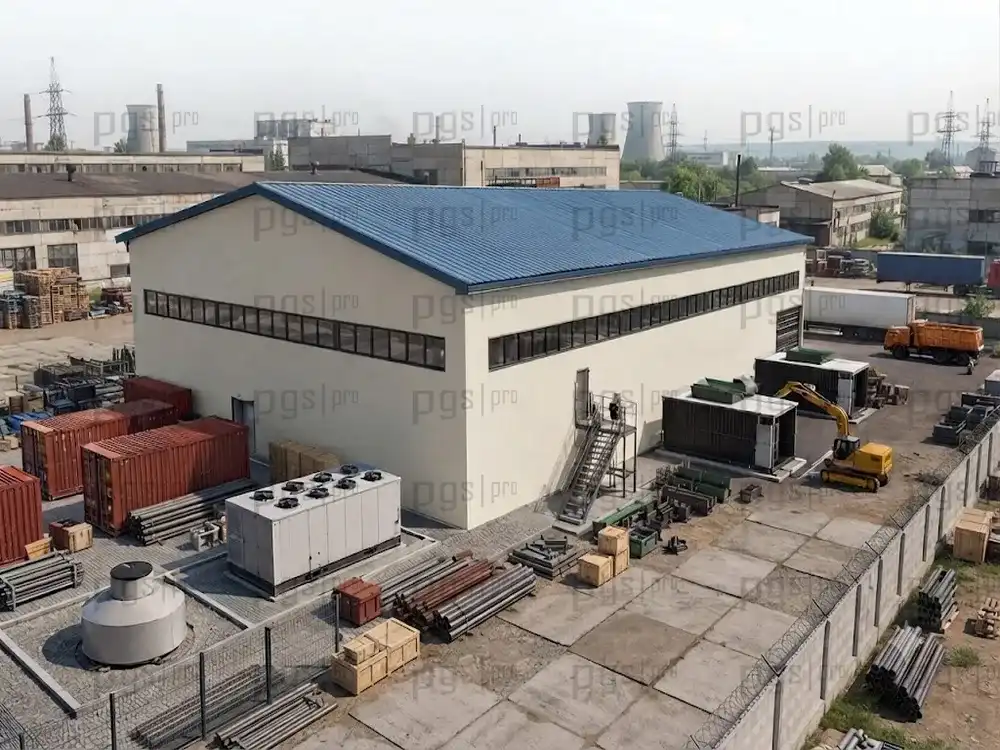

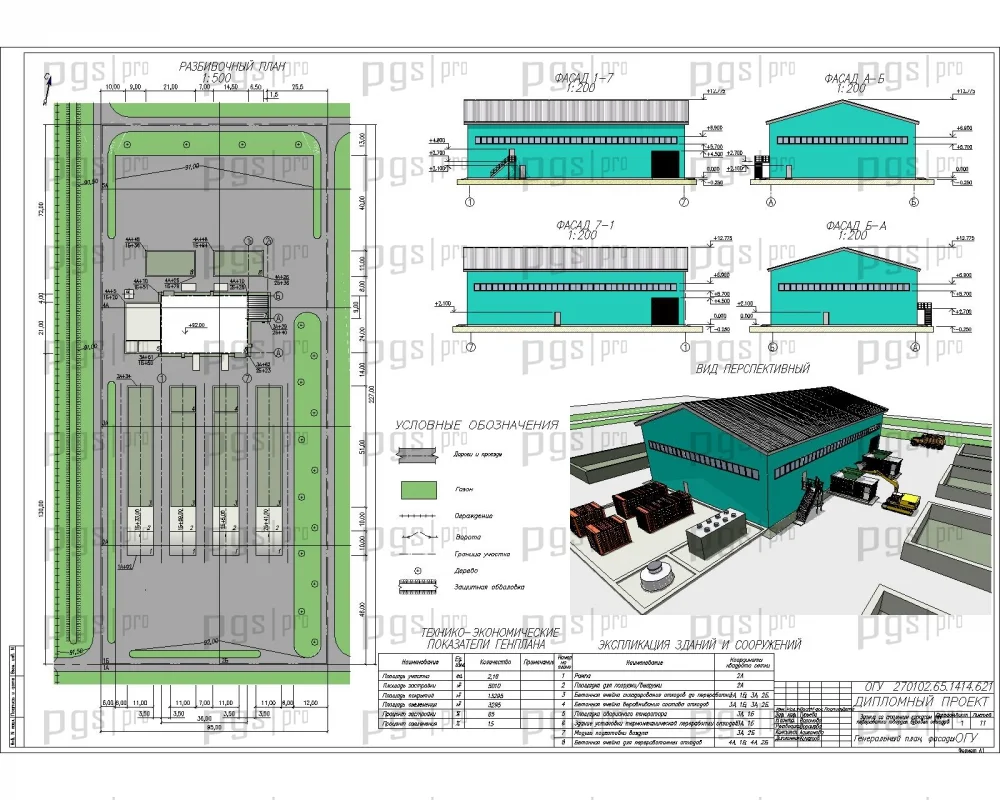

Проектируемый объект — завод по переработке твердых буровых отходов, расположенный на месторождении Карачаганак Республики Казахстан. Данный готовый диплом ПГС разработан для размещения технологического оборудования по переработке твердых буровых отходов, образующихся в процессе бурения нефтяных и газовых скважин. Здание завода одноэтажное, однопролетное, бескрановое, со стальным каркасом. Корпус прямоугольный в плане с размерами в осях 36×24 м, шаг колонн 6 м.

Высота здания до нижнего пояса стропильной фермы составляет 8,4 м, по коньку — 12,78 м. Площадь здания — 880 м2. Для доступа в здание персонала установлены черные одностворчатые двери размером 2,1×1,0 м. Для монтажа оборудования и доступа техники в здание предусмотрена установка двух роллетных ворот с размерами проема 4,5×4,5 м. Эвакуационные выходы расположены с каждой стороны здания. Данный дипломная работа подходит студентам строительных специальностей, изучающих проектирование производственных зданий с металлическим каркасом, а также специалистам по проектированию промышленных объектов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3047 предлагает полный комплект материалов для успешной защиты.

Водоснабжение предусматривается от сети производственного водопровода экологического центра, точка врезки расположена с южной стороны участка. Проектом предусмотрено водоснабжение здания для удовлетворения производственных потребностей в воде. Для противопожарных целей используется существующая система противопожарных гидрантов, расположенных по периметру проектируемого участка с шагом 50 метров. Канализация производственная в наружную сеть. Отопление — воздушное, электрическое. Вентиляция — приточная и вытяжная с механическим побуждением. Горячее водоснабжение не предусмотрено. Электроснабжение — основное от центральной трансформаторной подстанции, резервное — от генераторов.

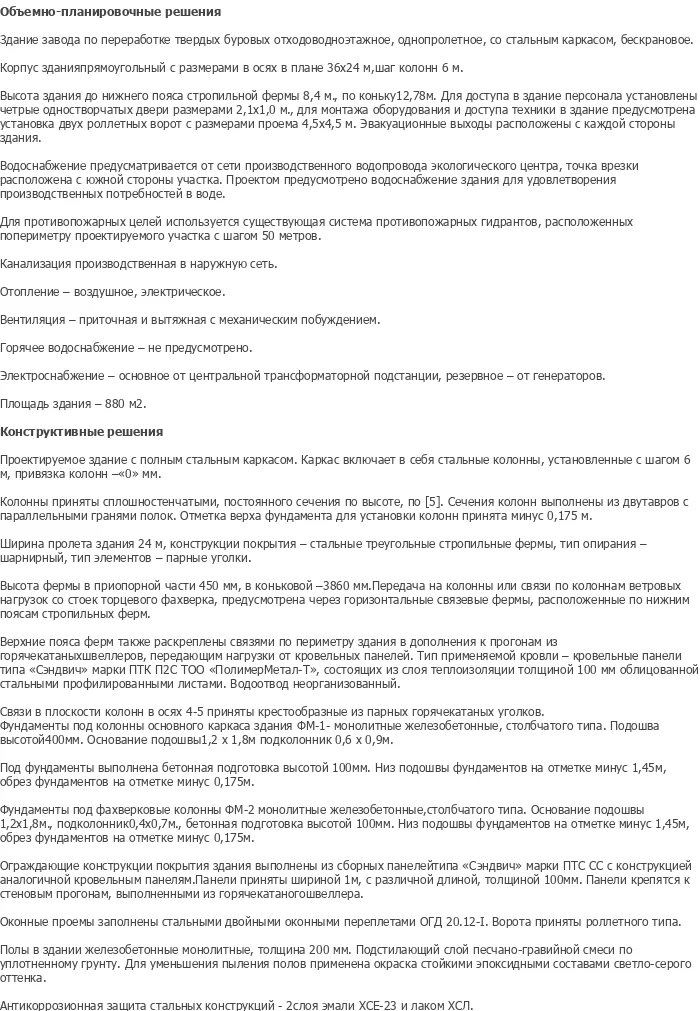

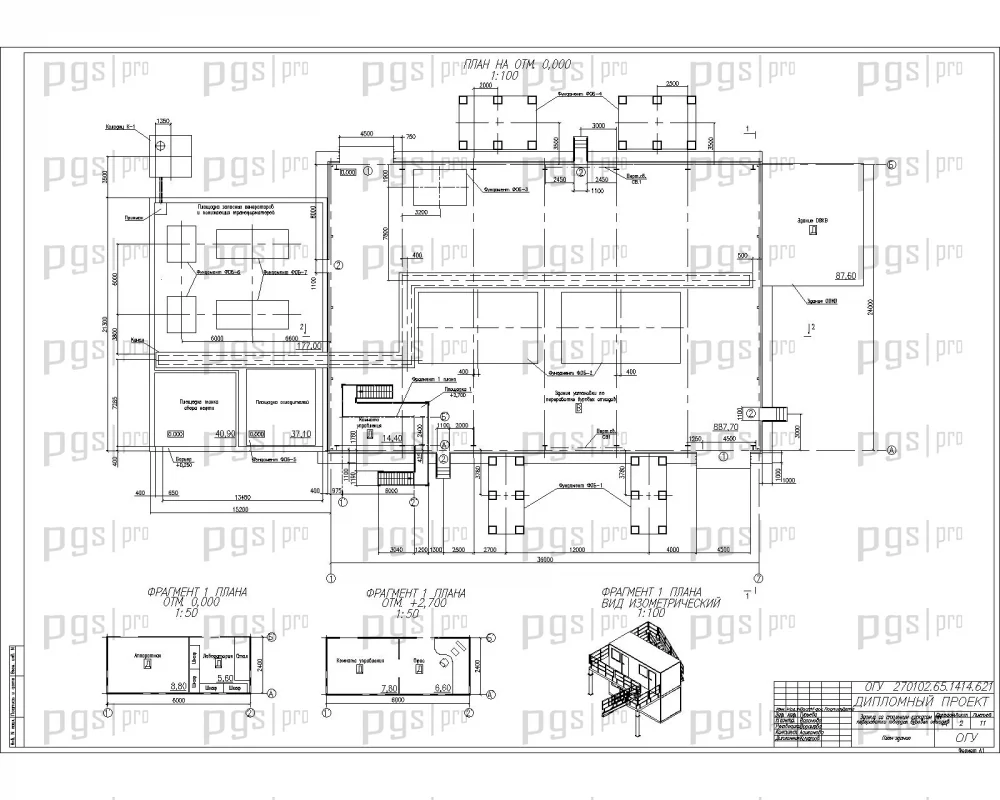

Функциональная планировка здания базируется на четком разделении производственных, складских и вспомогательных зон с обеспечением рациональных взаимосвязей между ними. Здание одноэтажное, однопролетное, со стальным каркасом, бескрановое. Корпус прямоугольный в плане с размерами в осях 36×24 м, шаг колонн 6 м. Высота до нижнего пояса стропильной фермы 8,4 м, по коньку 12,78 м.

Для доступа персонала установлены черные одностворчатые двери размером 2,1×1,0 м. Для монтажа оборудования и доступа техники предусмотрены две роллетные ворота с размерами проема 4,5×4,5 м. Эвакуационные выходы расположены с каждой стороны здания. Оконные проемы запроектированы для естественного освещения производственных помещений. Полы в здании железобетонные монолитные, толщиной 200 мм. Подстилающий слой песчано-гравийной смеси по уплотненному грунту. Для уменьшения пыления полов применена окраска стойкими эпоксидными составами светло-серого оттенка.

Для противопожарной безопасности предусмотрены огнестойкие строительные конструкции, обеспечивающие необходимую степень огнестойкости зданий и сооружений. Все помещения с различными категориями производств разделены противопожарными стенами и перегородками. Все здания и помещения имеют не менее двух эвакуационных выходов. Окна запроектированы стальные одинарные переплеты глухими и открывающимися панелями серии ПР-05-50/71.

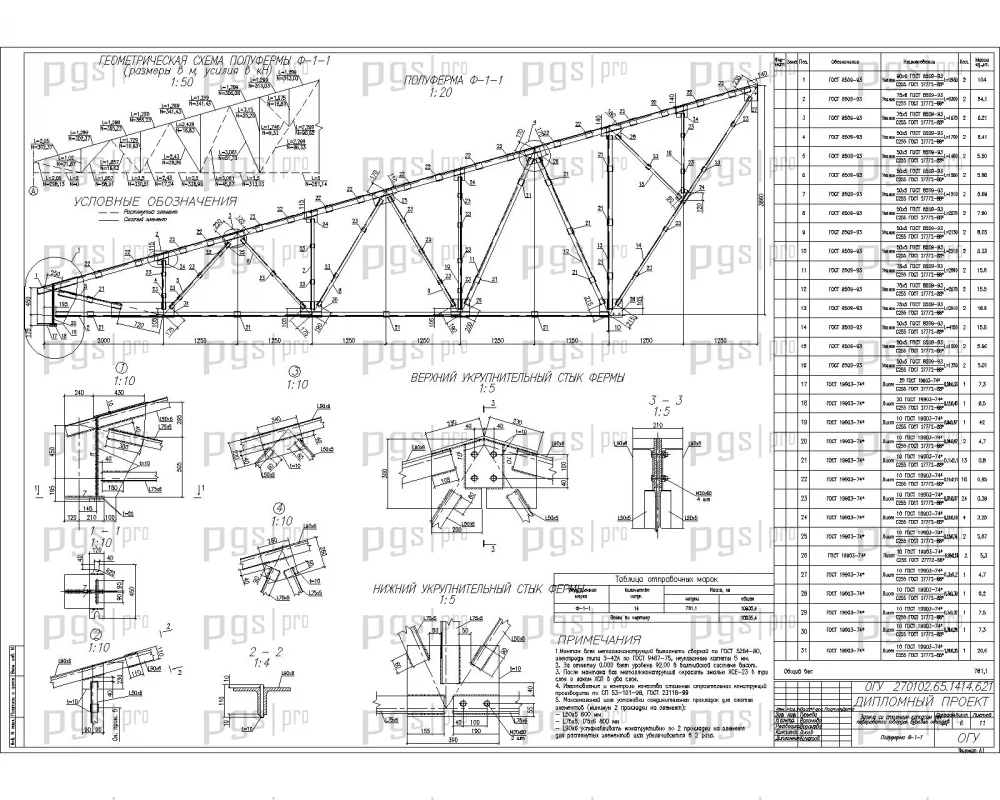

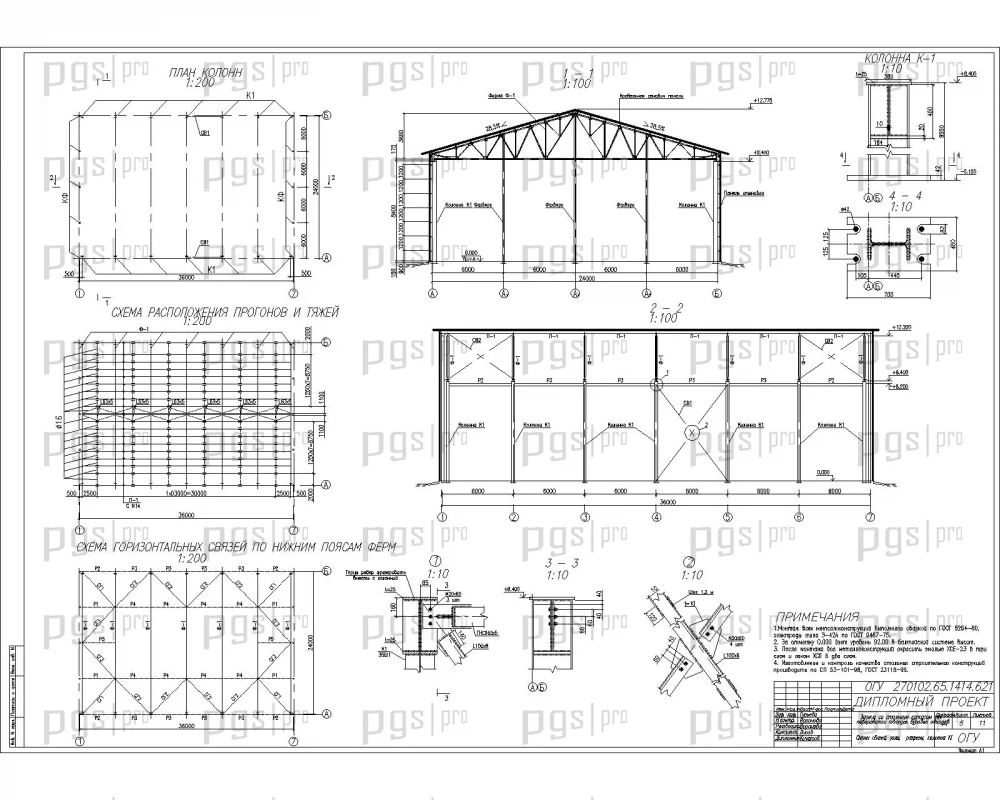

Конструктивная схема здания — металлический каркас. Каркас включает в себя стальные колонны, установленные с шагом 6 м, привязка колонн — «0». Колонны приняты сплошностенчатыми, постоянного сечения по высоте. Сечения колонн выполнены из двутавров с параллельными гранями полок. Отметка верха фундамента для установки колонн принята минус 0,175 м. Ширина пролета здания 24 м. Конструкции покрытия — стальные треугольные стропильные фермы, тип опирания — шарнирный, тип элементов — парные уголки.

Высота фермы в пропорной части 450 мм, в коньковой — 3860 мм. Передача на колонны или связи по колоннам ветровых нагрузок со стоек торцевого фахверка предусмотрена через горизонтальные связевые фермы, расположенные по нижним поясам стропильных ферм. Верхние пояса ферм также раскреплены связями по периметру здания в дополнение к прогонам из горячекатаных швеллеров, передающим нагрузки от кровельных панелей. Тип применяемой кровли — кровельные панели типа «Сэндвич» марки ПТС СС 200 «ПолиМерМетал-Т», состоящие из трех слоев: теплоизоляции толщиной 100 мм облицованной стальными профилированными листами.

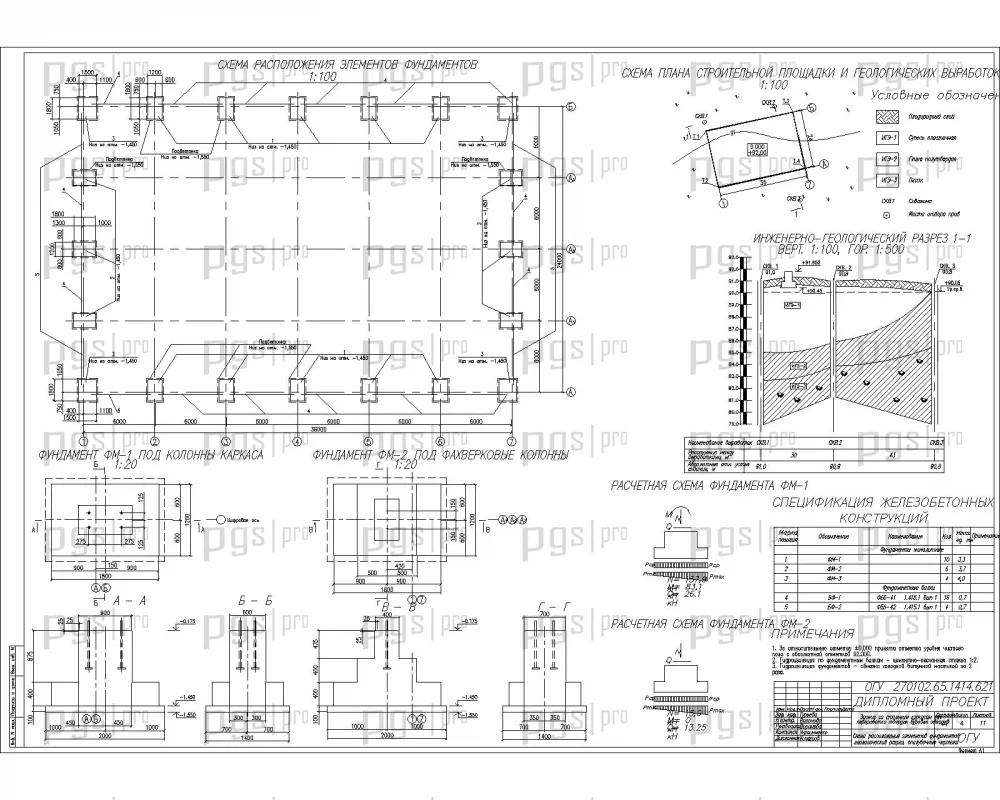

Фундаменты под колонны основного каркаса здания ФМ-1 — монолитные железобетонные, столбчатого типа. Подошва высотой 400 мм, основание подошвы 1,2×1,8 м, подколонник 0,6×0,9 м. Под фундаменты выполнена бетонная подготовка высотой 100 мм. Низ подошвы фундаментов на отметке минус 1,45 м, обрез фундаментов на отметке минус 0,175 м. Фундаменты под фахверковые колонны ФМ-2 — монолитные железобетонные, столбчатого типа. Основание подошвы 1,2×1,8 м, подколонник 0,4×0,7 м, бетонная подготовка высотой 100 мм. Низ подошвы фундаментов на отметке минус 1,45 м, обрез фундаментов на отметке минус 0,175 м.

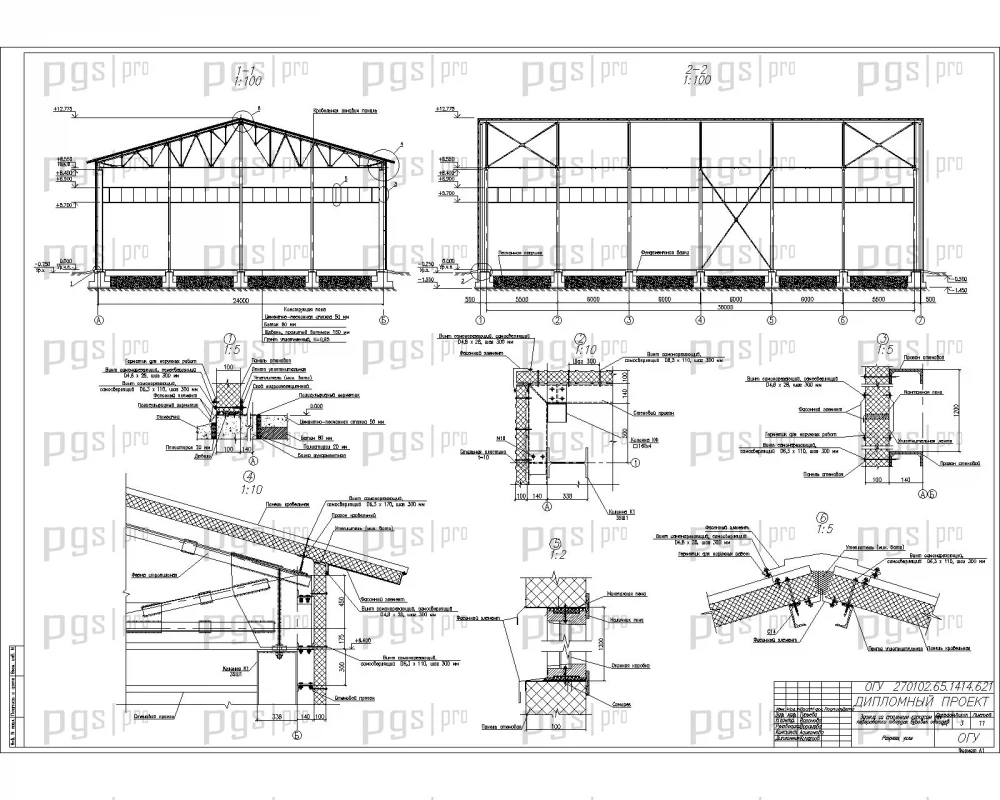

Ограждающие конструкции покрытия выполнены из сборных панелей «Сэндвич» марки ПТС СС с конструкцией аналогичной кровельным панелям. Панели приняты шириной 1 м, с различной длиной, толщиной 100 мм. Панели крепятся к стеновым прогонам, выполненным из горячекатаного швеллера. Оконные проемы заполнены стальными двойными оконными переплетами ОГД 20.12-1. Ворота приняты роллетного типа. Расчет конструкций произведен в программных комплексах «StaadPro» и «MathCad», что обеспечивает высокую точность и надежность проектных решений. Антикоррозийная защита стальных конструкций — 2 слоя эмали ХСЕ-23 и лаком ХСП.

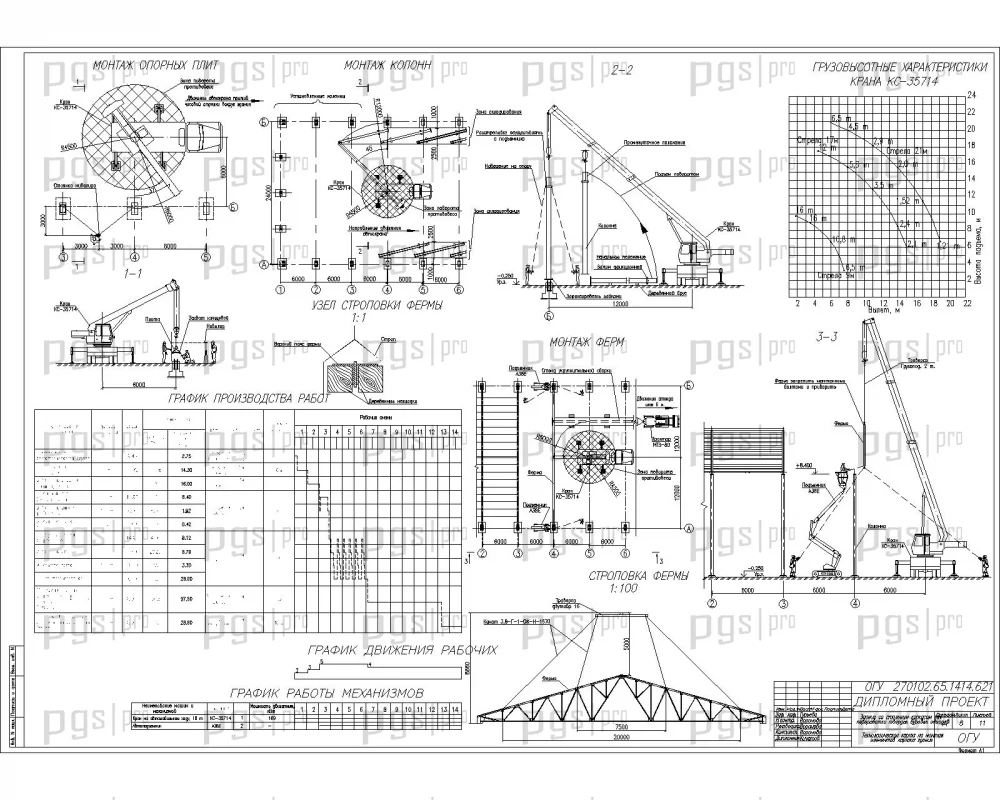

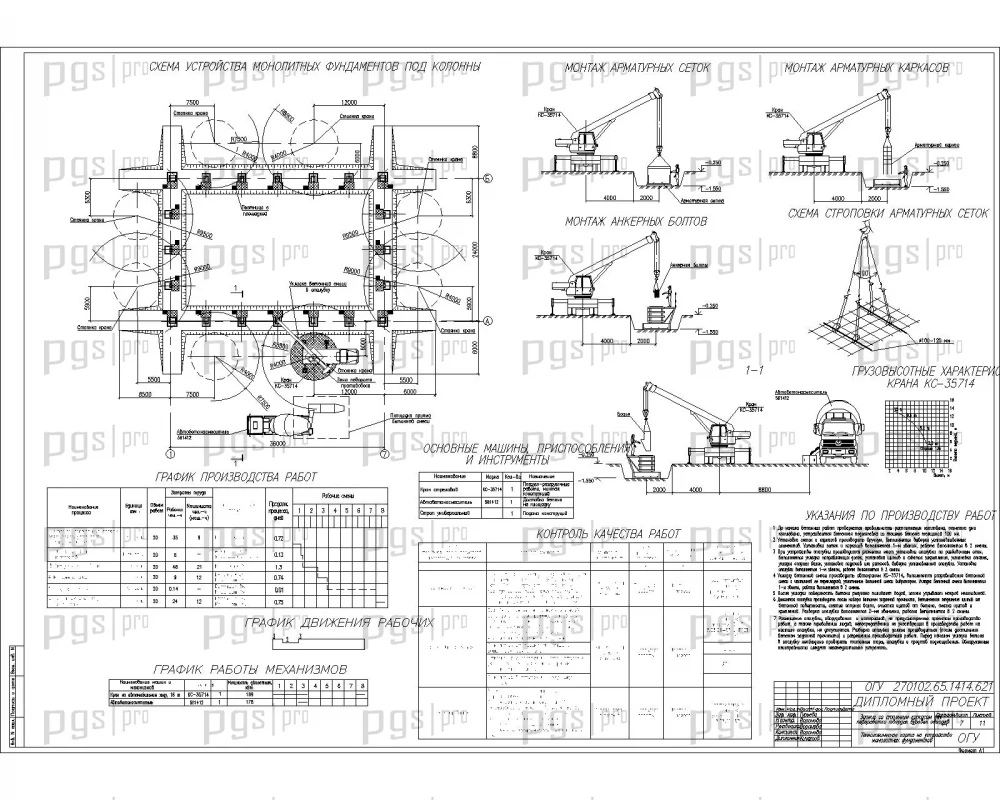

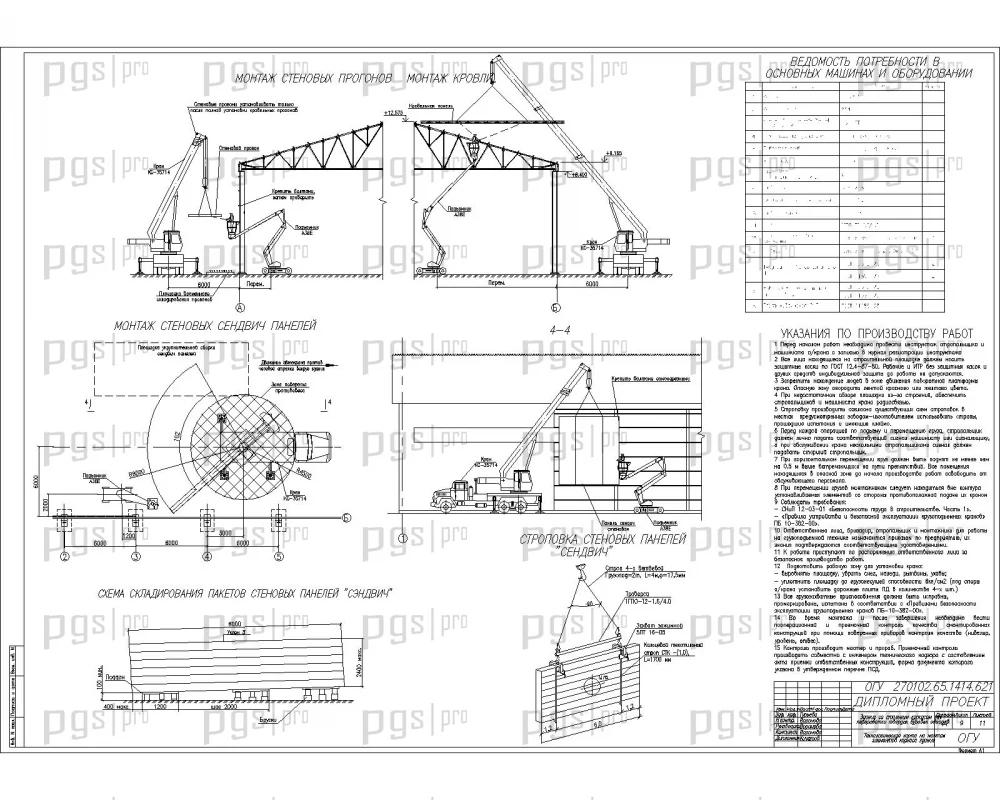

Дипломный проект включает полный комплект технологических и организационных решений, характерных для готовых дипломов ПГС промышленной направленности. Технологическая карта на устройство монолитных фундаментов содержит объемы работ, способы производства бетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Технологическая карта на монтаж элементов каркаса здания включает детальные схемы установки стальных колонн, стропильных ферм и связей, требования к качеству и приемке работ, а также технику безопасности при выполнении монтажных операций.

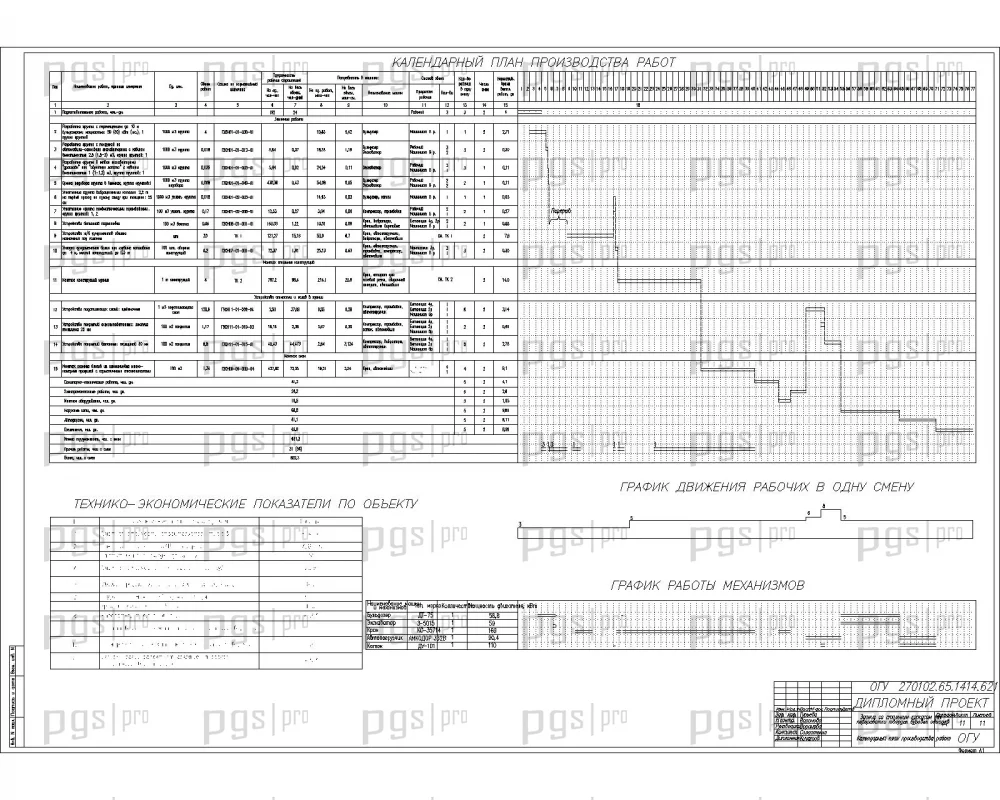

Календарный план производства работ составлен с учетом технологической последовательности: подготовка строительной площадки, земляные работы, устройство монолитных железобетонных фундаментов, монтаж стальных колонн и связей, монтаж стропильных ферм, устройство кровельных панелей, монтаж стеновых панелей, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

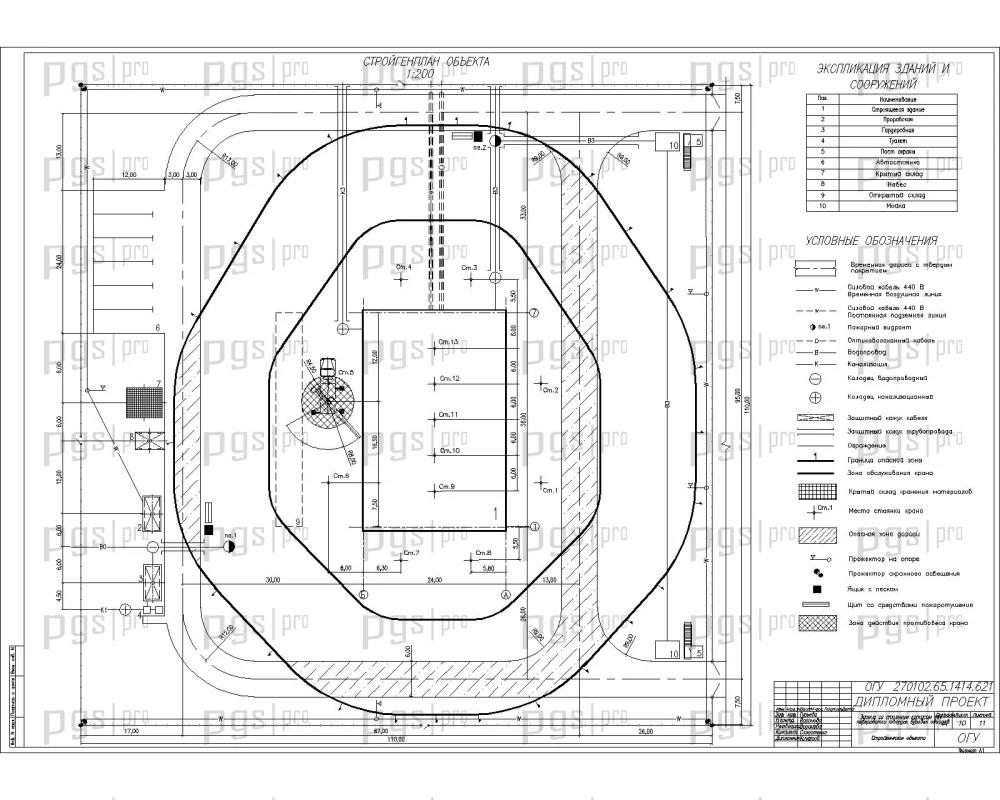

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают технико-экономическое сравнение вариантов, расчет сравнительной эффективности применения, расчет себестоимости по вариантам, определение капитальных вложений в основные производственные фонды, сопряженные капитальные вложения по вариантам, определение эксплуатационных расходов.

Диплом №3047 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование производственных зданий для переработки буровых отходов — востребованное направление в современном строительстве и экологии.
• Сложный инженерный объект: однопролетное производственное здание с металлическим каркасом, треугольными стропильными фермами и панельным покрытием.
• Полная комплектация: 152 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные железобетонные фундаменты, стеновые и кровельные панели «Сэндвич», стальные стропильные фермы, связи — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на устройство фундаментов и монтаж каркаса, календарный план, строительный генплан, технико-экономические показатели, сравнение вариантов.
• Современные методы расчета: расчет конструкций выполнен в программах «StaadPro» и «MathCad», что соответствует современным требованиям проектирования.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.
• Доступная стоимость: 6 000 рублей — оптимальное соотношение цены и качества для готового диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3047 по доступной цене.
