Дипломный проект №3051 «Цех для ремонта спецтехники в г. Новосибирск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для ремонта спецтехники автотранспортного управления. Проект выполнен с учетом климатических условий Новосибирской области и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части.

Проектируемый объект — одноэтажное двухпролётное производственное здание цеха для ремонта спецтехники автотранспортного управления, расположенное в городе Новосибирск. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям автосервиса, энергоэффективности и функциональности. Здание имеет прямоугольную конфигурацию в плане с сеткой колонн 18×12 м, шириной каждого пролёта 18 м и высотой пролёта 12 м.

Особенность проекта — применение мостовых кранов грузоподъёмностью 10 т, обеспечивающих технологическую возможность перемещения крупногабаритного оборудования и узлов спецтехники в процессе ремонта. Здание отапливаемое, с естественным освещением через стальные окна с двойным остеклением. В составе цеха предусмотрены два основных помещения: бокс для сборки и венткамера. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3051 предлагает оптимальное соотношение цены и качества.

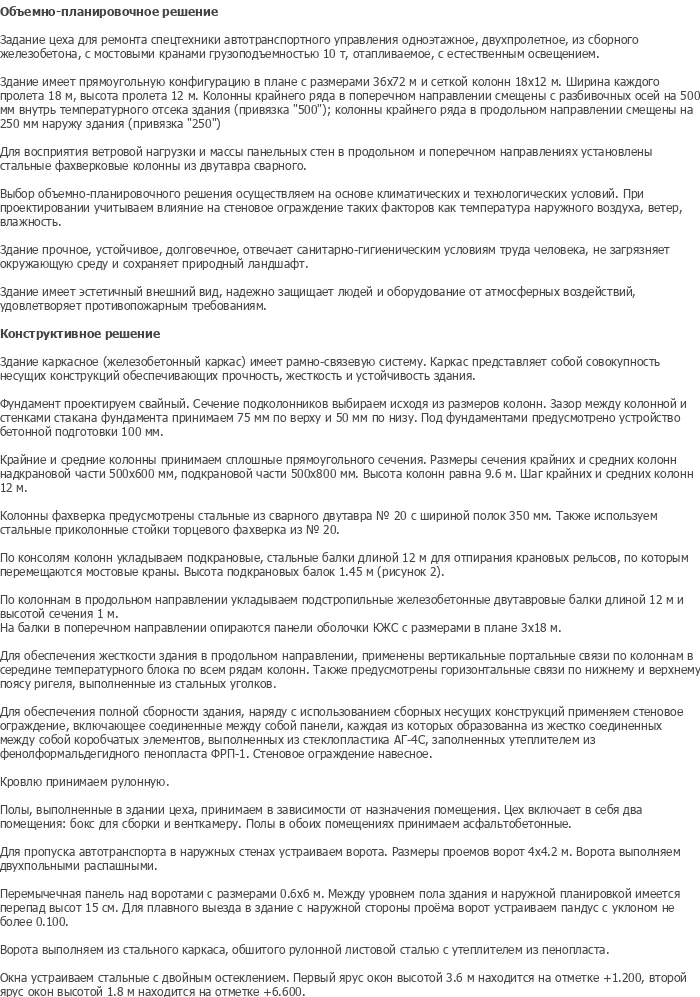

Здание спроектировано с учетом санитарно-гигиенических норм, противопожарных требований и экологических ограничений. Выбор объёмно-планировочного решения осуществлён на основе климатических и технологических условий с учетом влияния на стеновое ограждение таких факторов как температура наружного воздуха, ветер и влажность.

Функциональные связи в здании решены с учетом специфики ремонта спецтехники и требований к технологическим процессам. Планировочная структура базируется на четком разделении зон ремонта, сборки и вспомогательных помещений с обеспечением беспрепятственного перемещения автотранспорта и грузов.

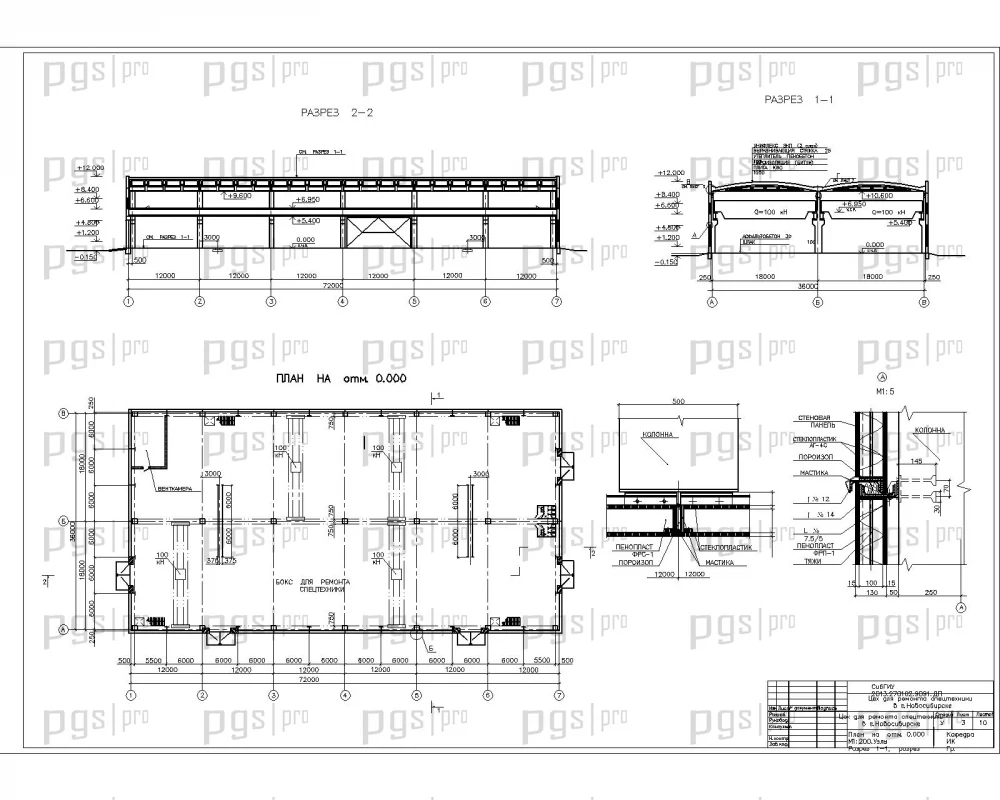

Здание имеет прямоугольную конфигурацию в плане с двумя пролётами шириной по 18 м каждый. Колонны крайнего ряда в поперечном направлении смещены с разбивочных осей на 500 мм внутрь температурного отсека здания (привязка «500»), а в продольном направлении — на 250 мм наружу здания (привязка «250»). Для восприятия ветровой нагрузки и массы панельных стен в продольном и поперечном направлениях установлены стальные фахверковые колонны из сварного двутавра.

Для пропуска автотранспорта в наружных стенах устроены ворота размерами 4×4,2 м, выполненные двухпольными распашными из стального каркаса, обшитого рулонной листовой сталью с утеплителем из пенопласта. Перемычки над воротами имеют размеры 0,6×6 м. Между уровнем пола здания и наружной планировкой предусмотрен перепад высот 15 см с пандусом для плавного выезда. Окна стальные с двойным остеклением: первый ярус высотой 3,6 м на отметке +1,200, второй ярус высотой 1,8 м на отметке +6,600.

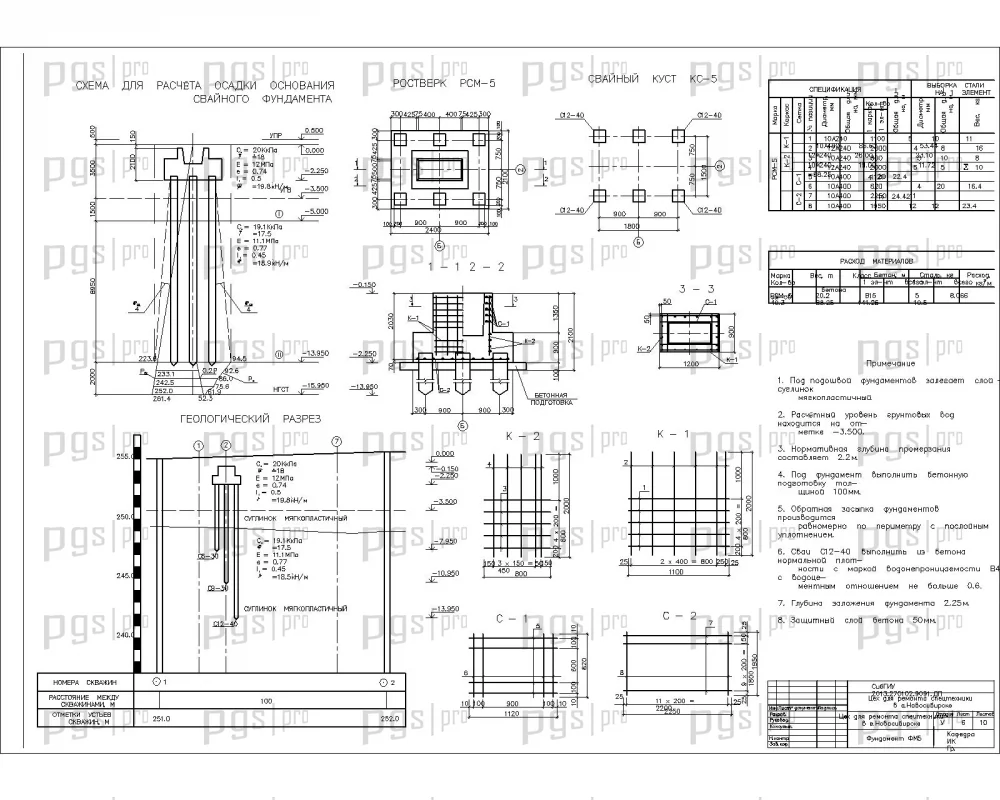

Конструктивная схема здания — железобетонный каркас с рамно-связевой системой. Каркас представляет собой совокупность несущих конструкций, обеспечивающих прочность, жёсткость и устойчивость здания. Фундамент — свайный. Сечение подколонников выбирается исходя из размеров колонн с зазором 75 мм по верху и 50 мм по низу. Под фундаментами предусмотрено устройство бетонной подготовки толщиной 100 мм.

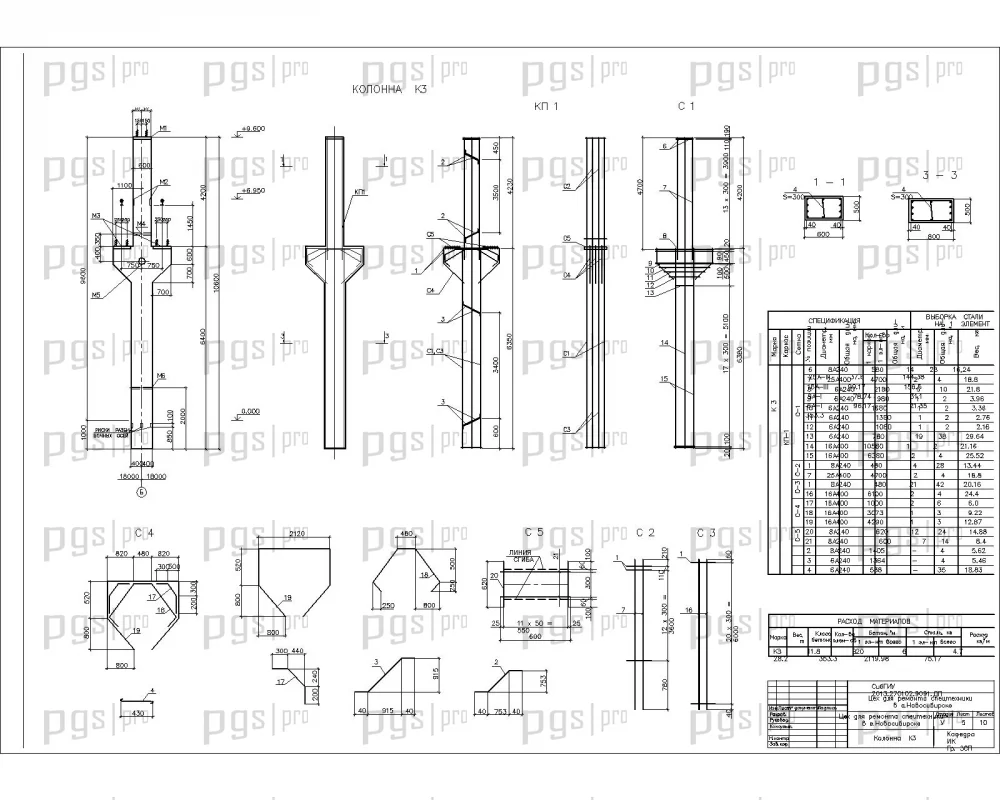

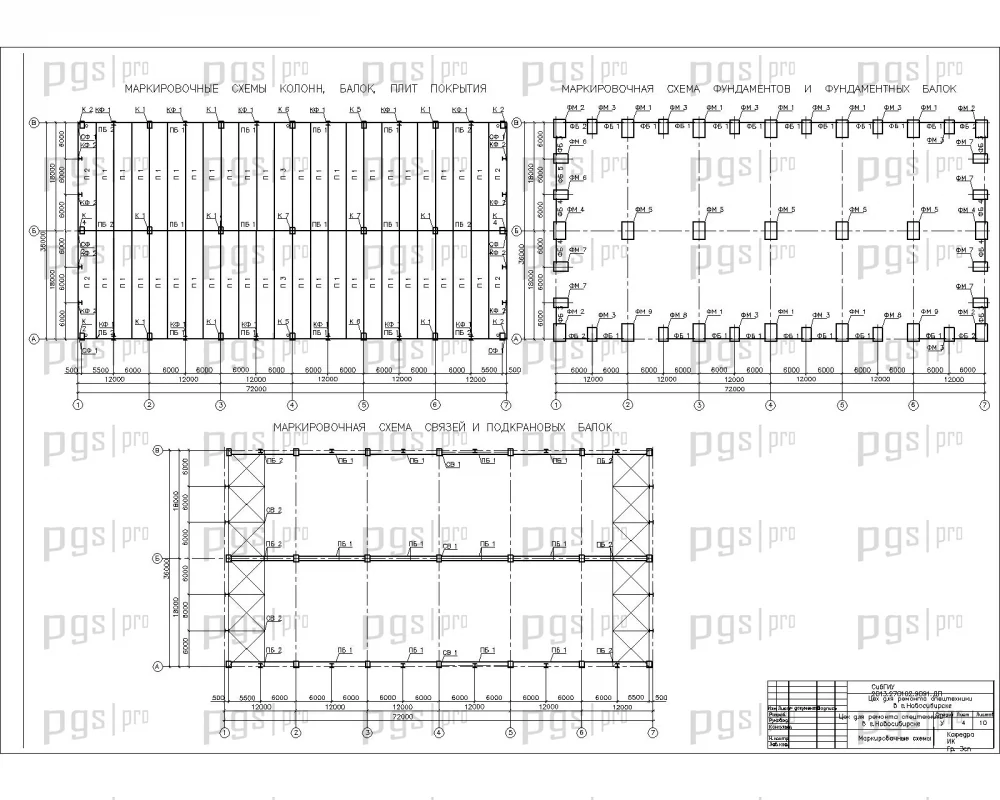

Крайние и средние колонны принимаются сплошные прямоугольного сечения: надкрановая часть 500×600 мм, подкрановая часть 500×800 мм. Высота колонн равна 9,6 м, шаг крайних и средних колонн — 12 м. Колонны фахверка — стальные из сварного двутавра № 20 с шириной полок 350 мм. По консолям колонн укладываются подкрановые сплошные балки длиной 12 м высотой 1,45 м для отпирания крановых рельсов, по которым перемещаются мостовые краны грузоподъёмностью 10 т.

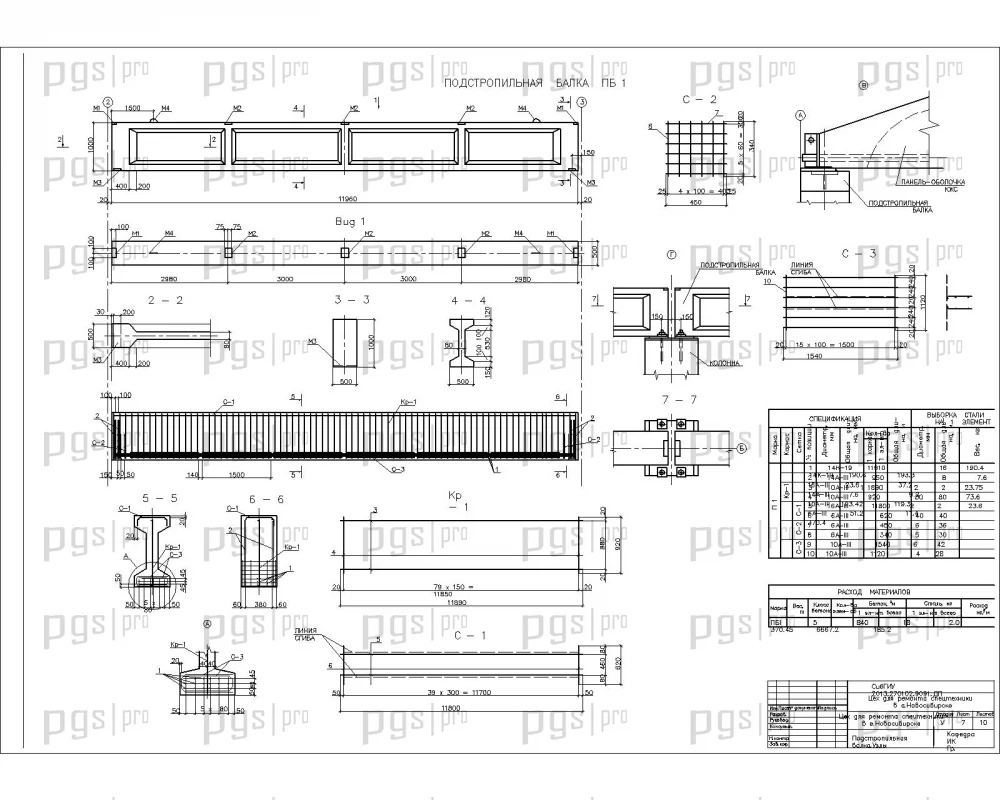

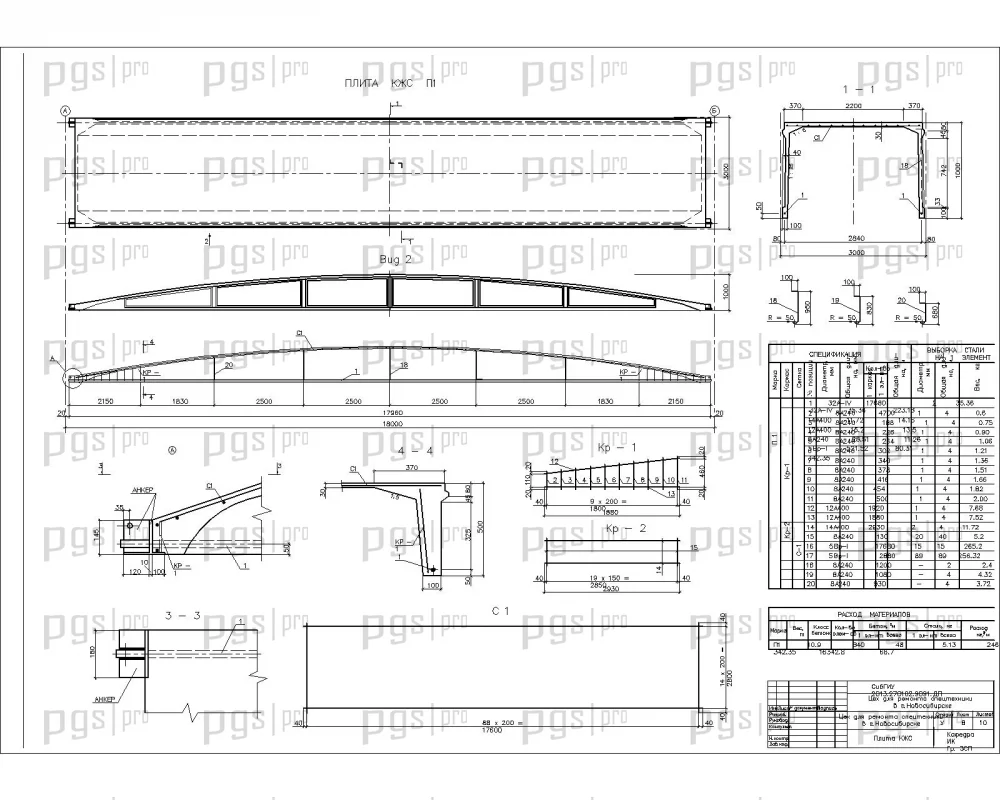

По колоннам в продольном направлении укладываются подстропильные железобетонные двутавровые балки длиной 12 м и высотой сечения 1 м. На балки в поперечном направлении опираются панели оболочки КЖС с размерами в плане 3×18 м. Для обеспечения жёсткости здания в продольном направлении применены вертикальные портальные связи по колоннам в середине температурного блока во всех рядах колонн, а также горизонтальные связи по нижнему и верхнему поясу ригеля из стальных уголков. Стеновое ограждение навесное, включающее панели из жёстко соединённых коробчатых элементов стеклопластика АГ-4С, заполненных утеплителем из фенолоформальдегидного пенопласта ФРП-1. Кровля — рулонная. Полы в обоих помещениях — асфальтобетонные.

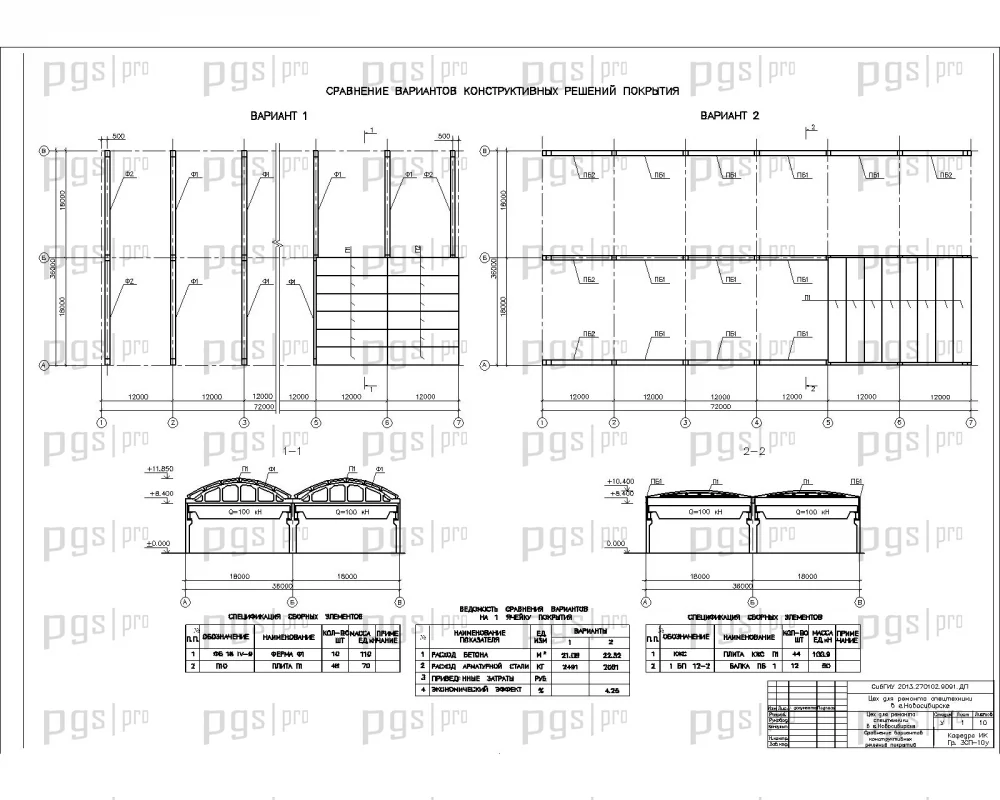

Сравнение вариантов конструктивных решений покрытий включает технико-экономическое обоснование выбора оптимального варианта с учетом прочности, стоимости работ, сроков строительства и эксплуатационных характеристик. В проекте рассмотрены альтернативные решения для обеспечения наилучшего соотношения показателей.

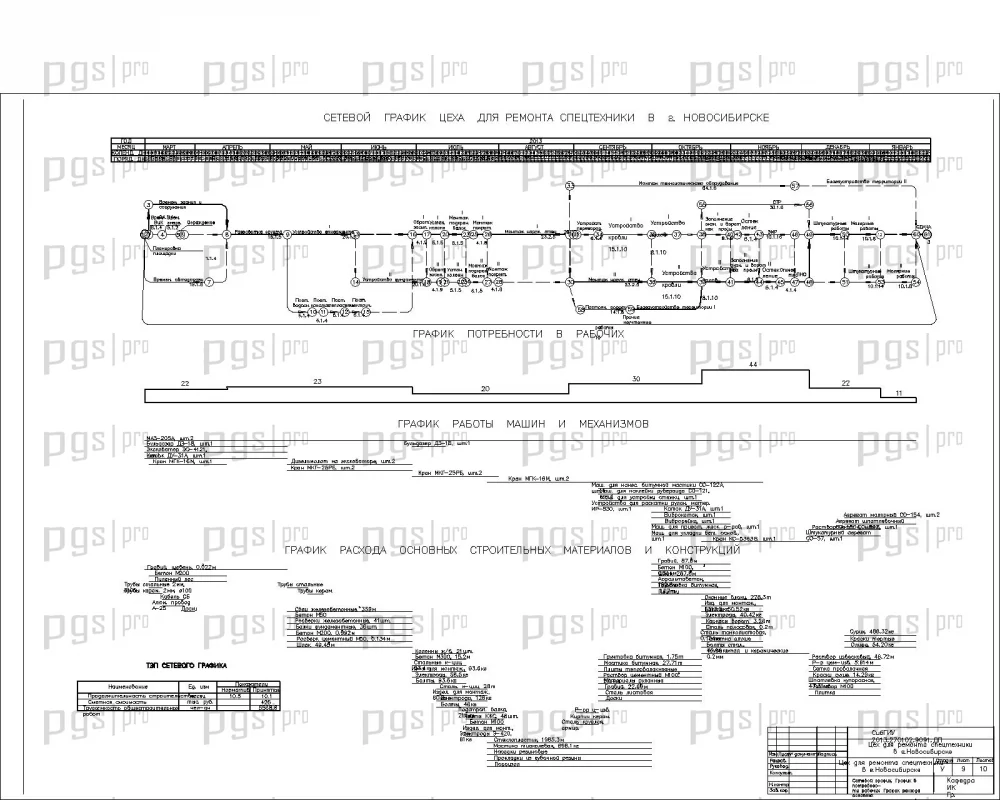

Сетевой график и календарный план составлены с учетом технологической последовательности работ при строительстве: устройство свайного фундамента, монтаж колонн и связей, монтаж подкрановых и подстропильных балок, укладка панелей оболочки, устройство кровли, монтаж стенового ограждения, отделочные работы. Применяются для оптимизации критического пути строительства и сокращения общей продолжительности работ.

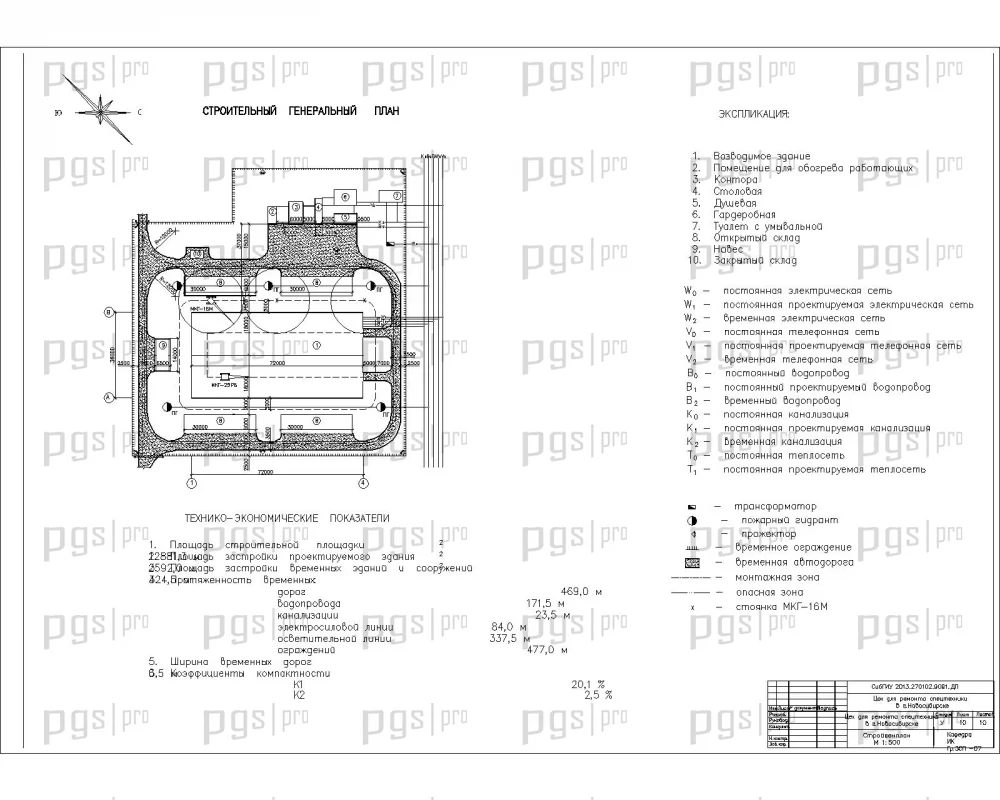

Объектный строительный генплан содержит размещение временных зданий и сооружений, складов строительных материалов и металлоконструкций, подъездных дорог, площадок для монтажа кранов, коммуникаций. Выполнен расчет площадей складов, потребности строительства в воде и электроэнергии, количества прожекторов и работающих на строительной площадке, временных зданий, а также технико-экономические показатели стройгенплана.

Расчётно-конструктивный раздел включает компоновку поперечной рамы, сбор нагрузок на раму (постоянные, временные, снеговая и крановая нагрузки), расчёт свайного фундамента с определением глубины заложения подошвы ростверка, выбором типа свай, расчётом ростверка на продавливание колонной и угловой связью, расчётом на изгиб, определением осадки основания и горизонтального перемещения. Выполнен расчёт колонны (надкрановая и подкрановая части, подкрановая консоль), панели-оболочки КЖС по общей несущей способности и устойчивости, расчёт диафрагм на поперечную силу, анкеров, потерь предварительного напряжения арматуры, а также расчёт подстропильной балки.

Диплом №3051 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производственные здания для ремонта спецтехники — востребованное направление в современном строительстве.
• Сложный инженерный объект: двухпролётное здание с мостовыми кранами грузоподъёмностью 10 т и свайным фундаментом.

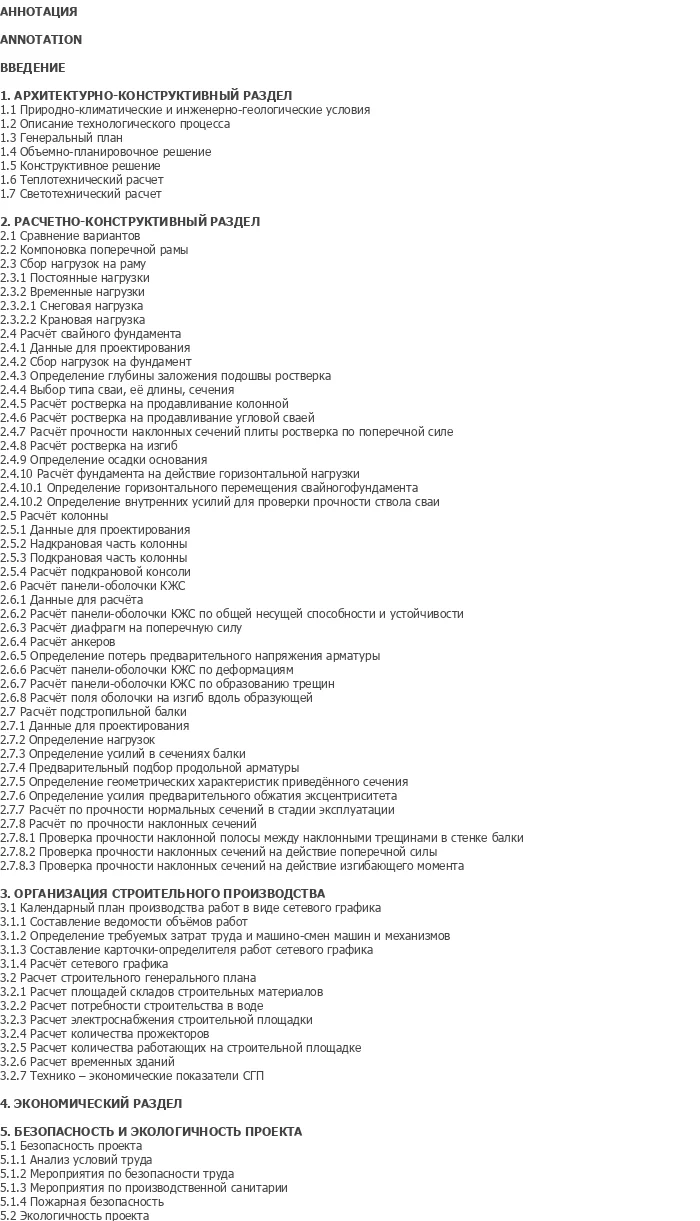

• Полная комплектация: полный комплект пояснительной записки 218 листов и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент, железобетонные колонны, подкрановые и подстропильные балки, панели оболочки КЖС, стальные фахверковые колонны — расчет и конструирование всех основных элементов.
• Практическая направленность: сравнение вариантов, сетевой график, объектный стройгенплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического и светотехнического разделов.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности, экологичности и экономике.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3051 по доступной цене — 3 900 рублей.
