Дипломный проект №3052 «Станция по производству углекислоты в с. Троицкое Сахалинской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для производства углекислоты. Проект выполнен с учетом климатических условий Сахалинской области и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части.

Проектируемый объект — одноэтажное производственное здание станции по производству углекислоты, расположенное в селе Троицкое Сахалинской области. Данный ПГС дипломный проект разработан с учетом современных требований к производственным зданиям химической промышленности, энергоэффективности и функциональности. Здание состоит из двух блоков: производственного блока размерами в осях 10×12 м с максимальной высотой 7,23 м и ремонтно-бытового блока размерами в осях 12×12 м с максимальной высотой 5,06 м.

Особенность проекта — высокая шумность производства углекислоты, что потребовало применения шумоизолирующих перегородок, шумовых экранов и специальных архитектурно-планировочных решений. Уровень шума в рабочих зонах не превышает допустимого для 9 сотрудников. Здание спроектировано с учетом суровых климатических условий Сахалина, включая ветровые нагрузки до 150 кг/м² и температуры до -50°C. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию производственных зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3052 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании следующих функциональных зон: производственный цех с операторской, вспомогательные производственные помещения (ремонт, заправка и окраска баллонов, хранение баллонов), административно-бытовые помещения (кабинеты мастера, менеджера, директора, бухгалтера, гардероб, душевая, санитарный узел). Главный вход размещен в ремонтно-бытовом блоке с юго-восточной стороны здания, связь с производственным блоком осуществляется через коридор.

Функциональные связи в здании решены с учетом специфики производства углекислоты и требований к санитарно-гигиеническим нормам. Планировочная структура базируется на четком разделении производственных, вспомогательных и административно-бытовых зон с обеспечением эвакуационных выходов через окна и двери.

Производственный и ремонтно-бытовой блоки включают три группы помещений: производственный цех с операторской, группу вспомогательных производственных помещений (ремонт, заправка и окраска баллонов, хранение баллонов), группу административно-бытовых помещений (кабинеты мастера и менеджера, кабинеты директора и бухгалтера, гардероб на 9 сотрудников с местом приема пищи, душевая и санитарный узел). Главный вход размещен в ремонтно-бытовом блоке с юго-восточной стороны здания.

Наружные стены здания приняты по типу «сэндвич», окна из ПВХ, двери наружные из ПВХ, внутренние по ГОСТ 6629-88 и ГОСТ 24698-81, ворота по серии 1.435.2-28. Наружные стены помещений дополнительно утеплены минераловатными плитами «Rockwool» с обшивкой из ТВП. Перегородки предусмотрены из гипсоволокнистых листов на металлическом каркасе по серии 1.031.9-3.01 «Комплексные системы КНАУФ», толщиной 115 мм. Для помещений с влажным режимом приняты перегородки из влагостойкого ГВЛ (ГВЛВ). Помещения вспомогательного производственного цеха отделены от административно-бытовых противопожарными перегородками из керамзитобетонных камней толщиной 190 мм. Кровельное покрытие — рулонная кровля «ИЗОЭЛАСТ» по утеплителю из тонких минераловатных плит «ROCKWOOL» по профнастилу.

Конструктивная схема здания — рамная с пространственным стальным каркасом, имеющим рамные узлы в продольном и поперечном направлениях. Пространственная жесткость и устойчивость каркаса обеспечивается жесткостью рам в двух направлениях. Соединение колонн с фундаментом — жесткое. Каркас здания (колонны и ригели) выполнен из двутавровых прокатных профилей с параллельными полками по СТО АСЧМ 20-93. Марка стали для колонн — С255 по ГОСТ 27772-88*, ригелей — С255, второстепенные элементы — С245.

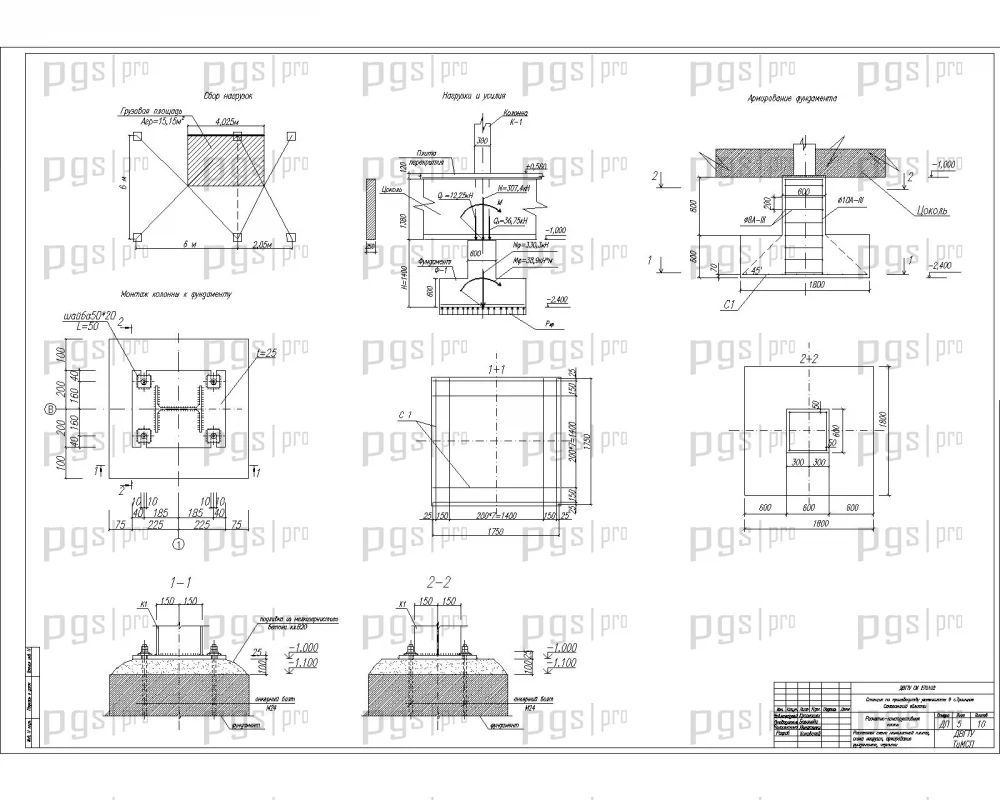

Фундаменты — монолитные столбчатые железобетонные, выбранные на основе инженерно-геологических изысканий строительной площадки. Сравнение технико-экономических показателей сборных и монолитного фундаментов показало, что монолитные фундаменты выгоднее, так как при небольшой разнице затрат труда меньше затрат на транспортировку и меньшая стоимость работ. Основание под фундаменты — суглинистый прут с песчаным прослоечным заполнителем до 40% со следующими физическими характеристиками: Rн=2,01 т/м³, E=35 МПа, Сн=7 кПа, γ=390. За отметку 0,000 принята отметка пола первого этажа, соответствующая абсолютной отметке на генплане 36,300. Цокольная стенка — монолитная железобетонная из бетона класса B15, F75, толщиной 250 мм.

В здании принято безбалочное монолитное железобетонное перекрытие толщиной 120 мм, класса B15, F75. Армирование плиты перекрытия выполняется четырьмя арматурными сетками, укладываемыми поверх внахлест, и стержневой арматурой. Конструктивное решение наружных стен — навесные наружные стены из теплоэффективных «сэндвич»-панелей толщиной 380 мм. Конструкции перегородок — стационарные перегородки из гипсоволокнистых листов на металлическом каркасе и перегородки из керамзитобетонных камней. Предел огнестойкости перегородок не менее 45 минут. Звукоизоляция между направляющими, полом и потолком обеспечивается уплотнительной лентой. Заполнение перегородок производится негорючей минеральной плитой толщиной 50 мм. Каркас обшивается двумя слоями гипсоволокнистых листов толщиной 2×10 мм с обеих сторон. Толщина звукоизоляции внутри перегородки — 50 мм. Конструкция крыльца и пандусы выполнены из монолитного бетона класса B15, F75.

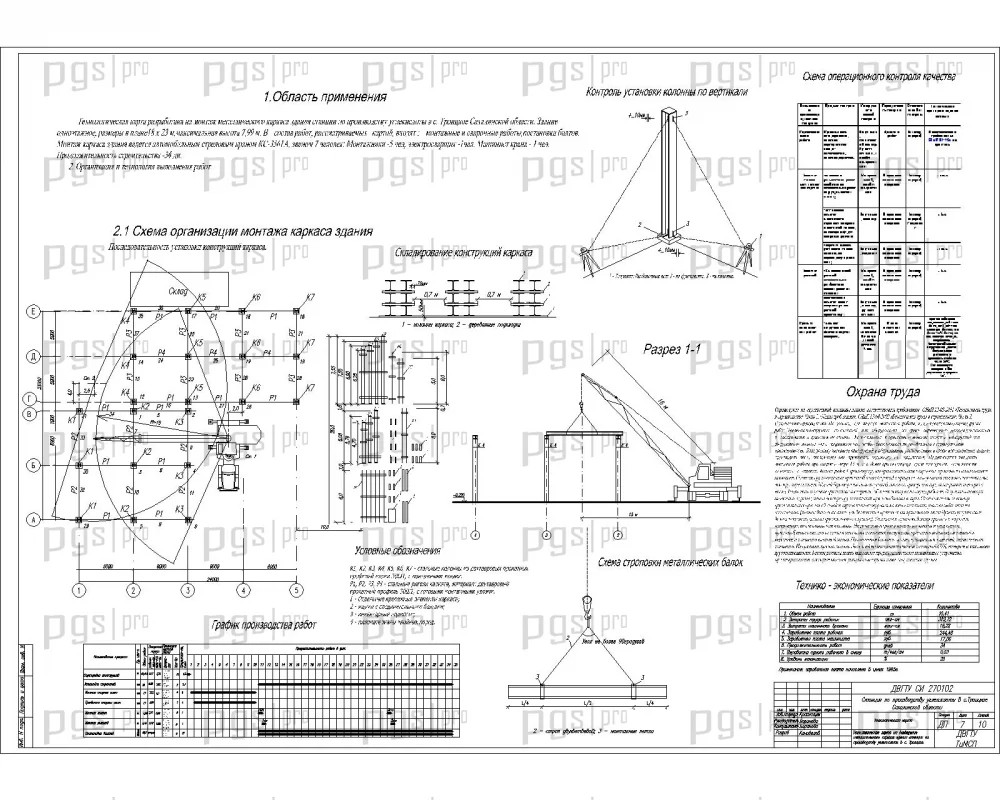

Технологическая карта на возведение металлического каркаса здания включает объемы работ, способы производства монтажа стальных конструкций каркаса, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением грузоподъёмных кранов с последующей проверкой правильности установки элементов и качества сварных соединений.

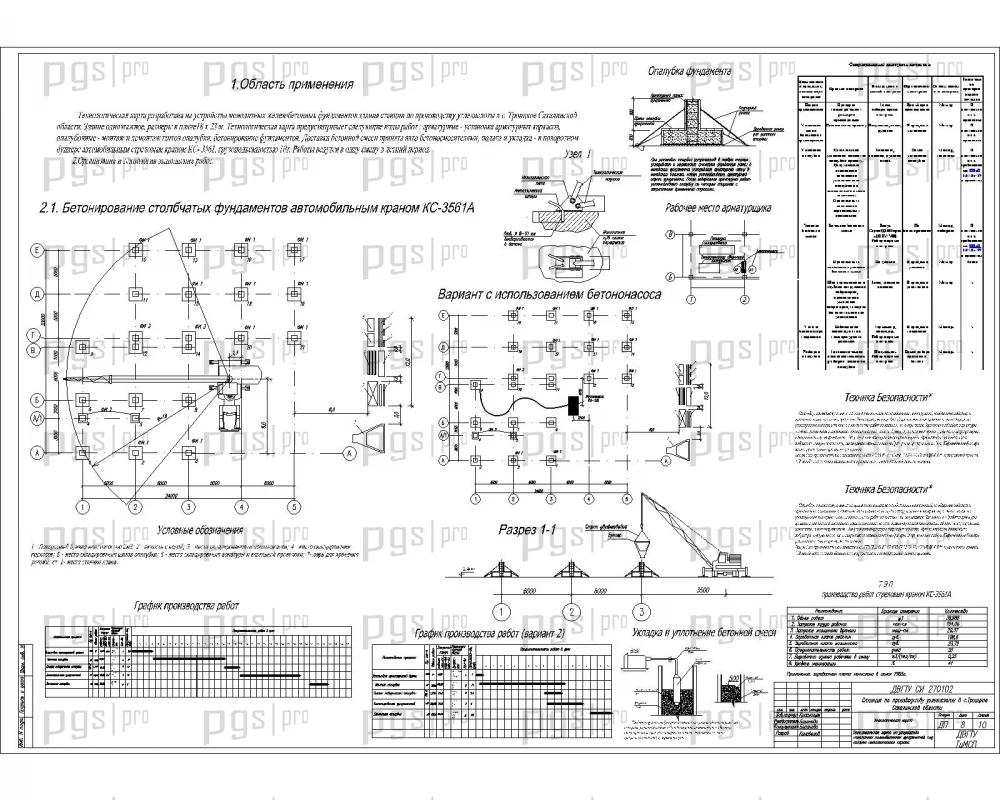

Технологическая карта на устройство монолитных железобетонных фундаментов содержит технологию выполнения земляных работ, устройства бетонной подготовки, армирования и бетонирования фундаментов, выбора монтажных кранов и приспособлений, операционный контроль качества, материально-технические ресурсы, калькуляцию затрат труда, машинного времени и заработной платы, технику безопасности и технико-экономические показатели.

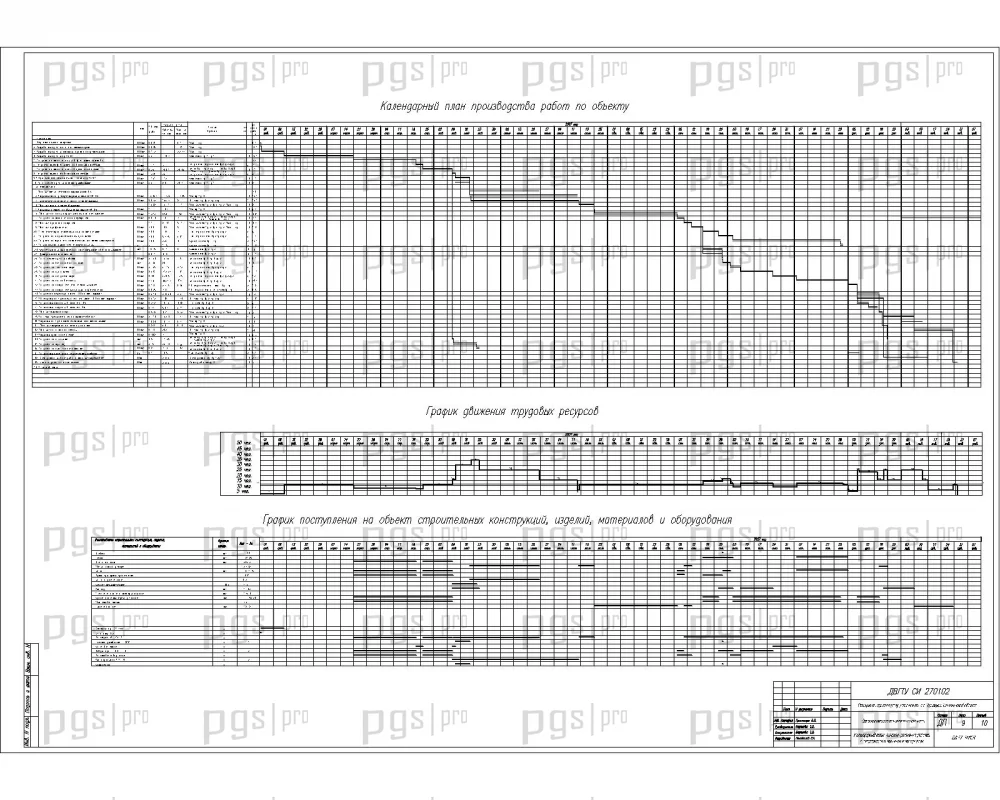

Календарный план производства работ составлен с учетом технологической последовательности работ при строительстве станции: земляные работы, устройство монолитных фундаментов, монтаж стального каркаса, устройство монолитного перекрытия, монтаж стеновых панелей, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

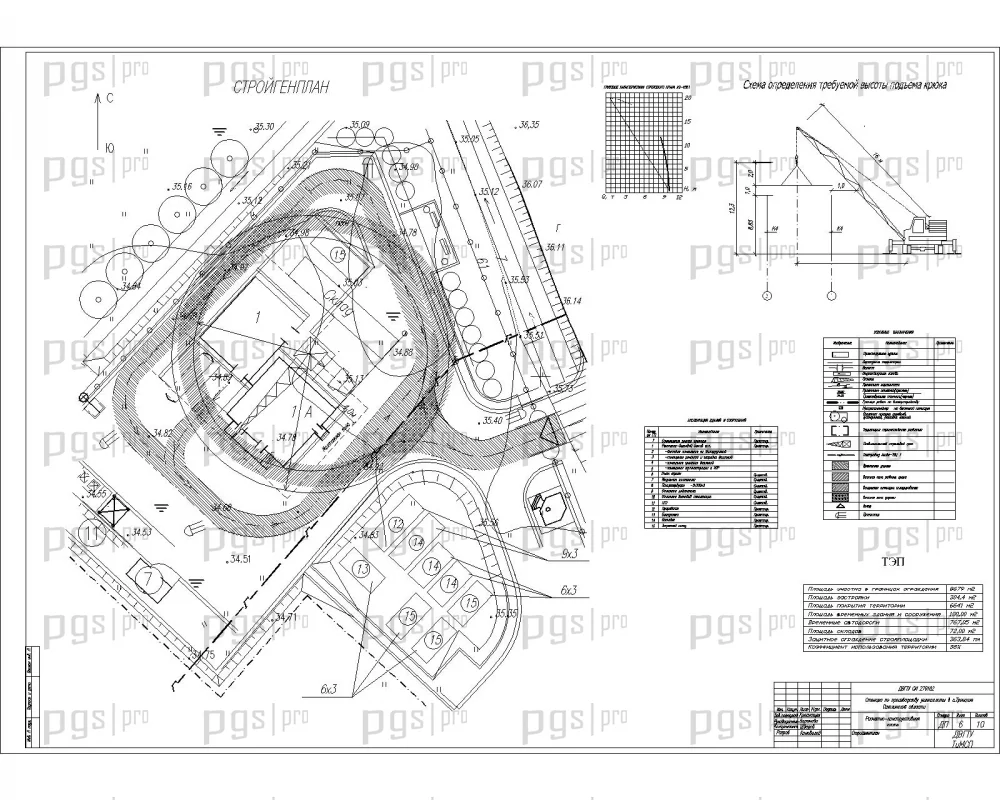

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов и металлоконструкций, подъездных дорог, площадок для монтажа кранов, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Диплом №3052 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: производственные здания химической промышленности — востребованное направление в современном строительстве.
• Сложный инженерный объект: здание с металлическим каркасом, монолитными фундаментами и перекрытиями, спроектированное для суровых климатических условий.
• Полная комплектация: полный комплект пояснительной записки 134 листа и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитные фундаменты, стальной каркас, монолитное перекрытие, сэндвич-панели, рулонная кровля — расчет и конструирование всех основных элементов.

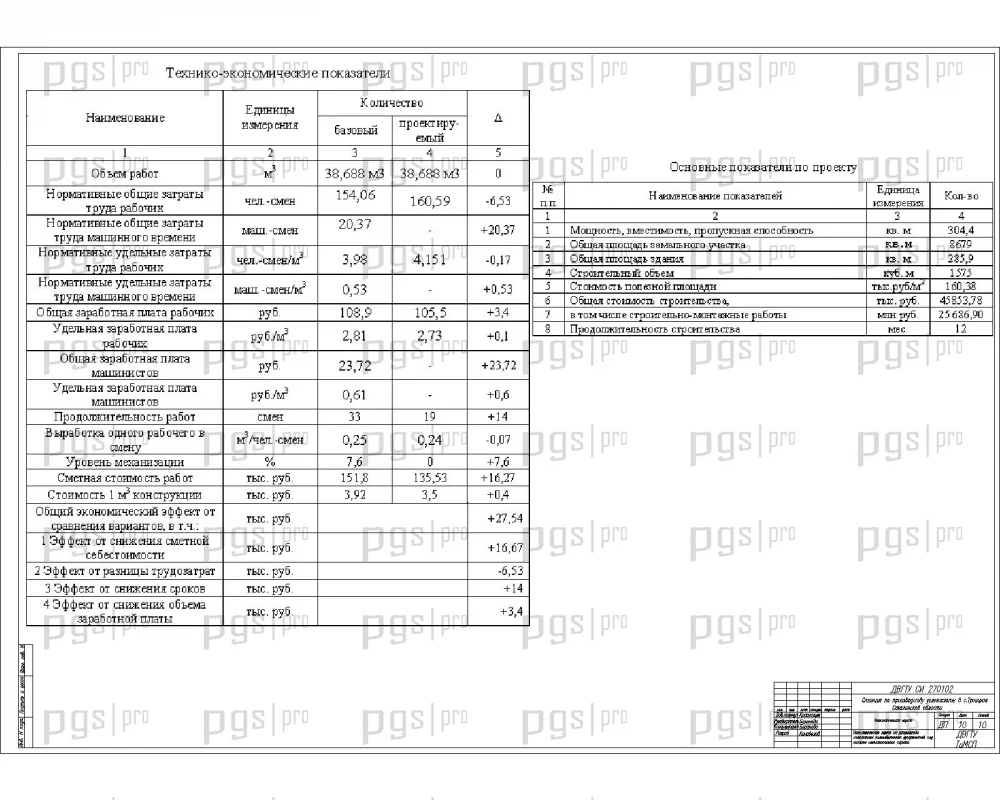

• Практическая направленность: технологические карты на возведение каркаса и устройство фундаментов, календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3052 по доступной цене — 4 000 рублей.
