Дипломный проект №3053 «Здание АБК металлургического завода в г. Шахты» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории производственных зданий и предназначен для административно-бытового корпуса металлургического завода. Проект выполнен с учетом климатических условий Ростовской области и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части.

Проектируемый объект — трехэтажное здание административно-бытового корпуса металлургического завода, расположенное в городе Шахты Ростовской области. Данный ПГС дипломный проект разработан с учетом современных требований к административным зданиям промышленных предприятий, энергоэффективности и функциональности. Здание имеет Г-образную форму в плане, высота каждого этажа составляет 3600 мм. Выше третьего этажа, на отметке +10.800, расположены две венткамеры и зимний сад круглой формы в плане.

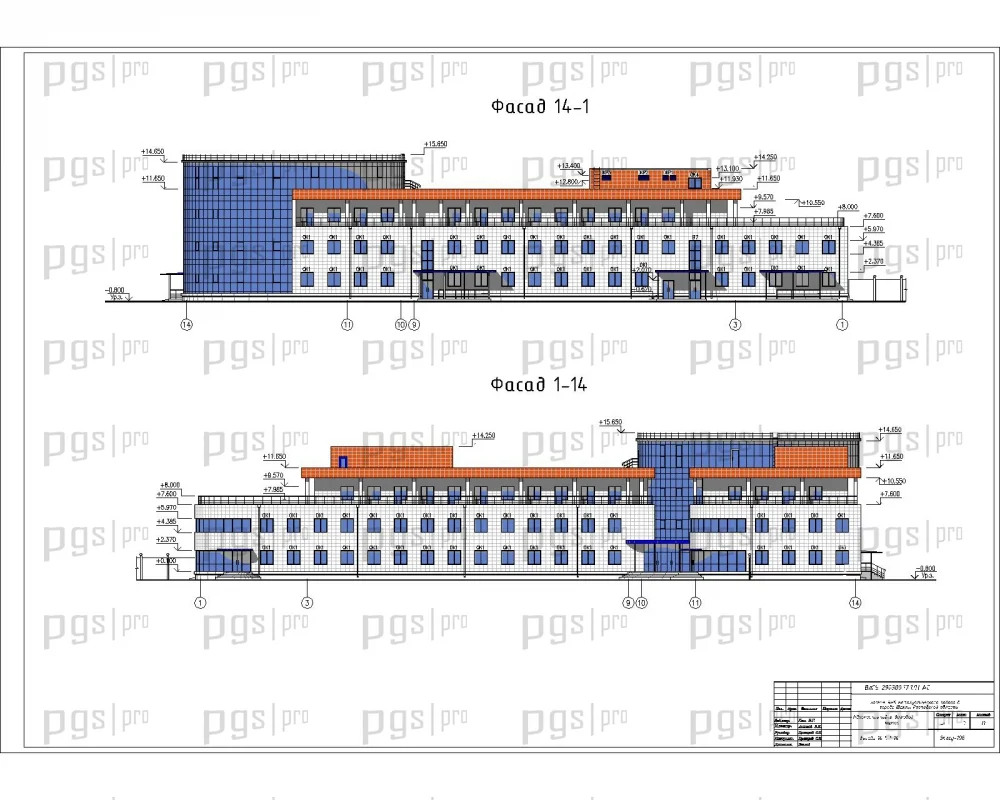

Особенность проекта — сложная конфигурация здания с различными типами фундаментов под разные части корпуса, применение системы вентилируемого фасада с современными фасадными кассетами, а также наличие винтовой лестницы, обеспечивающей сообщение с зимним садом. Архитектурное решение фасадов предусматривает облицовку фасадными панелями из оцинкованной стали с декоративным покрытием и металлопластиковые окна синего цвета. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию административных зданий промышленных предприятий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №3053 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании административных и бытовых помещений металлургического завода, включая рабочие помещения лаборатории, административные кабинеты, а также технические помещения. Здание спроектировано с учетом современных требований к энергоэффективности, противопожарной безопасности и санитарно-гигиеническим нормам.

Функциональные связи в здании решены с учетом специфики административно-бытового корпуса металлургического завода и требований к организации рабочих и бытовых помещений. Планировочная структура базируется на четком разделении административных, лабораторных и бытовых зон с обеспечением удобных связей между ними.

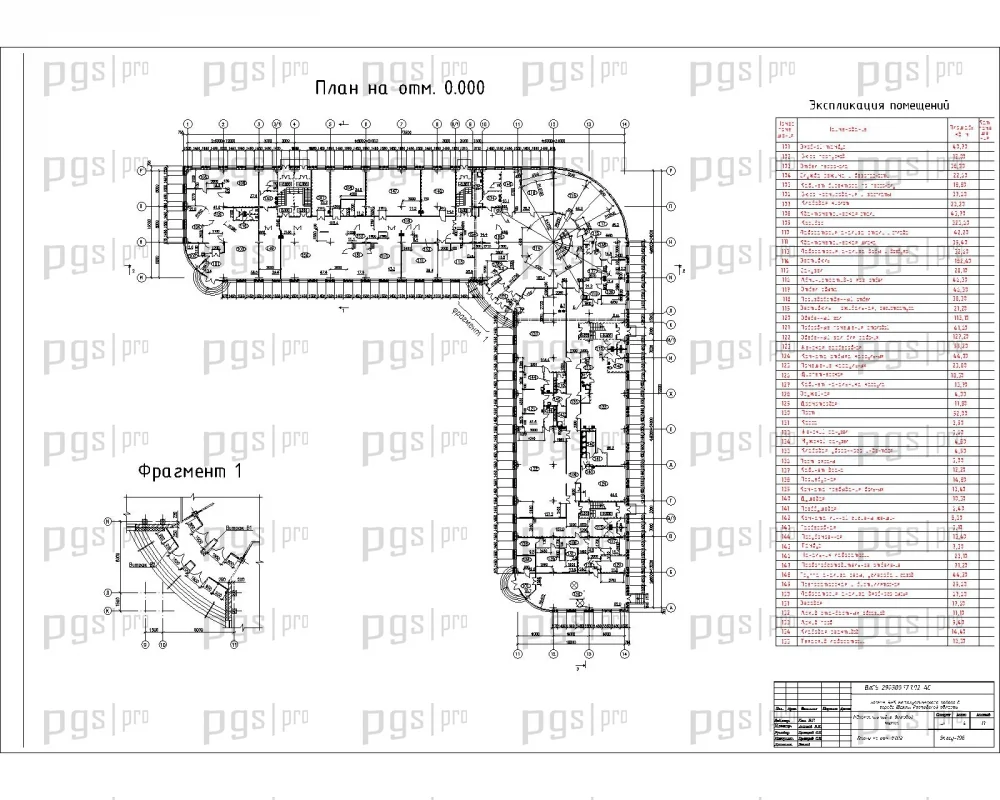

Здание трехэтажное, Г-образной формы в плане. Высота каждого этажа равна 3600 мм. Выше третьего этажа, на отметке +10.800, расположены две венткамеры и зимний сад круглой формы в плане в осях 10-14, К-Р. Архитектурное решение фасадов предусматривает облицовку фасадными панелями из оцинкованной стали с декоративным покрытием. Окна выполняются из металлопластика с покрытием синего цвета (RR35). Остекление всех окон — однокамерные стеклопакеты. Витражи выполняются в алюминиевых конструкциях с полимерным покрытием синего цвета (RR35).

В оконных и витражных проёмах снаружи установлены стекла толщиной 4 мм с солнцезащитным покрытием голубого цвета. С внутренней стороны стеклопакета в витражах применяется стекло 4 мм с селективным покрытием, обращенным в сторону межстекольного пространства. В окнах с внутренней стороны применяется также стекло толщиной 4 мм без покрытия. В рабочих помещениях лаборатории и административных помещениях в качестве солнцезащиты на окнах и витражах применены жалюзи.

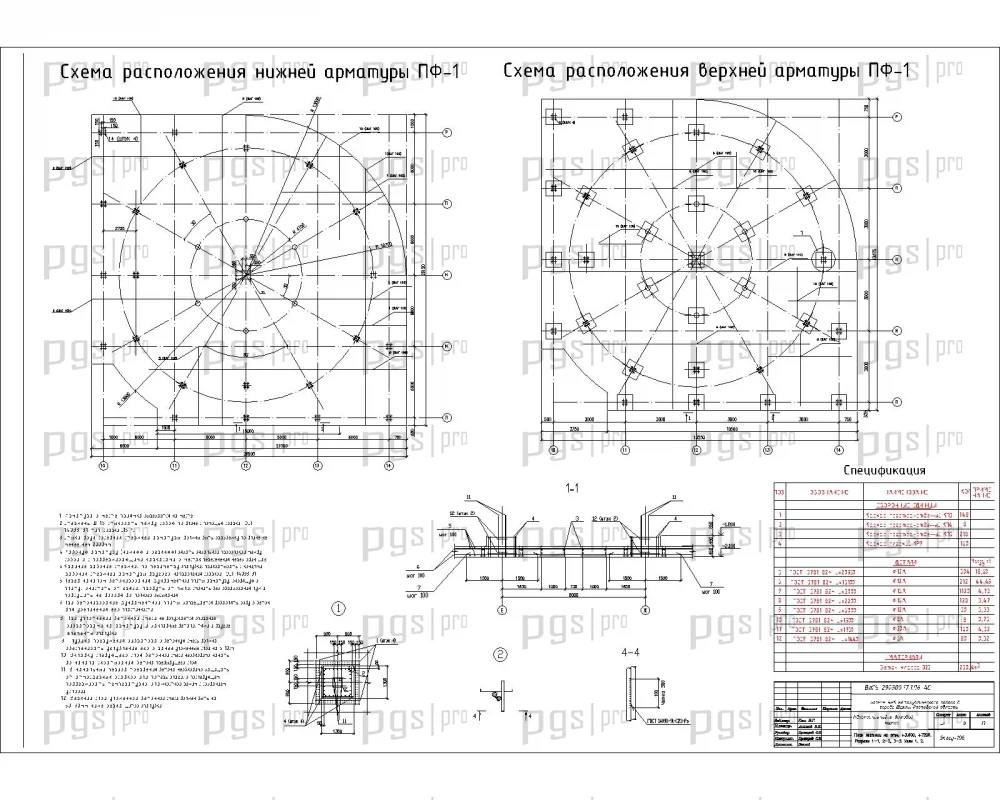

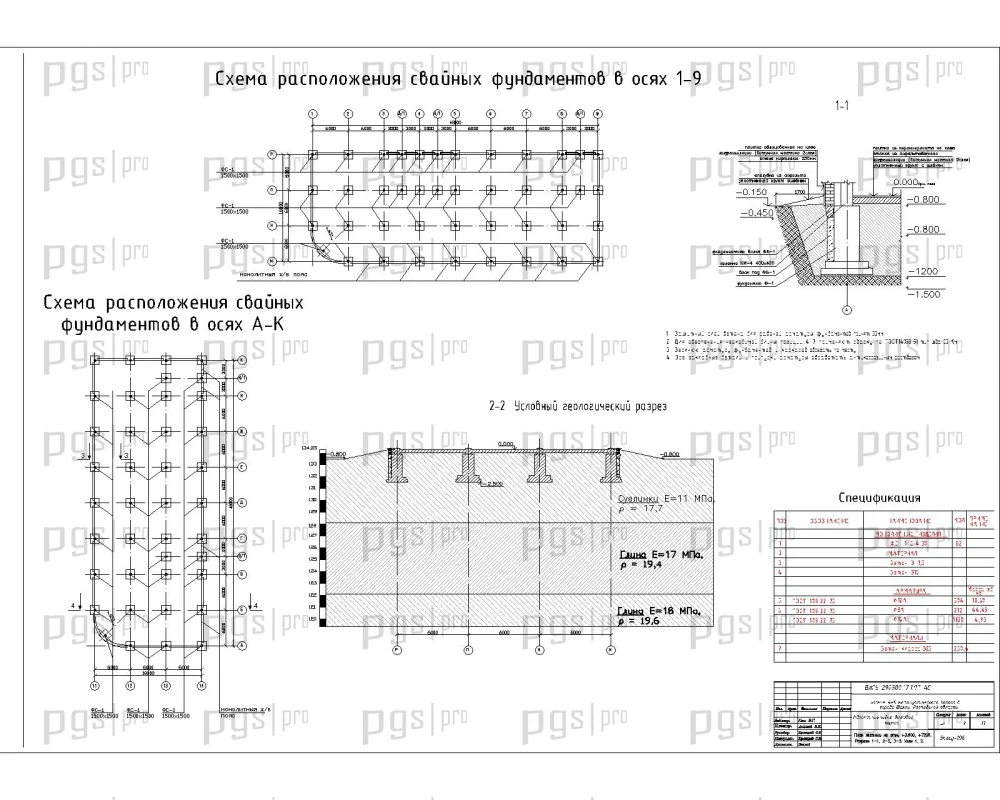

Конструктивная схема здания — рамно-связевой каркас из монолитного железобетона. Каркас здания образуют монолитные железобетонные колонны и монолитные железобетонные плиты перекрытия. Для данного проекта выбраны два вида фундаментов: столбчатый монолитный железобетонный в осях 1-9, А-П и монолитная железобетонная плита в осях 10-14, К-Р. Обоснование данного выбора подробно описано в разделе «Основания и фундаменты».

Наружные стены здания АБК запроектированы кирпичными толщиной 250 мм из кирпича К-100/15/ГОСТ 530-95* на цементно-песчаном растворе марки М50 с затиркой швов снаружи и оштукатуриванием с внутренней стороны цементно-известковым раствором толщиной 20 мм и с утеплением снаружи по системе вентилируемого фасада. Утеплитель стен — негорючие минераловатные плиты ISOVER KL37, ρ=15 кг/м³, толщиной 120 мм и ISOVER VKL, ρ=120 кг/м³, толщиной 13 мм с последующей облицовкой фасадными кассетами типа МТ2000 из оцинкованной стали δ=1,2 мм с декоративным полимерным покрытием. Эти работы выполняются специализированной организацией.

В наружных ограждающих конструкциях применены алюминиевые витражи с заполнением однокамерными стеклопакетами. В качестве внутренних перегородок предусмотрены кирпичные толщиной 120 мм из кирпича К-100/15/ГОСТ 530-95*, гипсокартонные системы КНАУФ по серии 1.031.9-2.00, вып.1, металлопластиковые остеклененные. Все отверстия в кирпичных стенах и перегородках после монтажа коммуникаций тщательно заделаны цементно-песчаным раствором марки 100. При кладке кирпичных стен и перегородок в откосы дверных и оконных проёмов заложены антисептированные деревянные пробки размером 250х120х65 мм через 10 рядов кладки по высоте, но не менее двух с каждой стороны проёма.

Крыша в проектируемом здании принята плоской с организованным внешним водоотводом. Состав кровли: 3-х слойный водоизоляционный ковер из наплавляемого рулонного материала «Изопласт» ТУ 5770-002-00516235-94 (верхний слой — «Изопласт-К» марки ЭКП-5, нижний слой — «Изопласт-П» марки ХПП-4). В местах примыкания кровли к парапетам слой основного водоизоляционного ковра усилен двумя слоями изопласта. В кровле на отм. +7.200 по верху водоизоляционного ковра укладывается керамическая неглазурованная плитка толщиной 15 мм по слою кварцевого песка толщиной 35 мм.

Теплоизоляция кровли: верхний слой — минераловатные плиты ISOVER OL-К-30, толщиной 30 мм, ρ=125 кг/м³ кашированные стеклохолстом с верхней стороны и с касками (размером 15х15 мм, с шагом 100 мм на нижней стороне плиты), образующими рядовые вентилируемые каналы. Плита соединяются между собой в шпунт-гребень. Нижний слой — минераловатные плиты ISOVER OL-P, ρ=77 кг/м³, толщиной 110 мм на кровле на отм. +10.800 в осях 11-14, В-Н и толщиной 100 мм — на остальной площади кровли. Плиты верхнего слоя укладываются со смещением швов по отношению к швам плит нижнего слоя. Плиты нижнего слоя закрепляются на покрытии в сборе с плитами верхнего слоя механическим (анкерным) способом системой механического крепления, состоящей из тарельчатого элемента и анкера «ROCKclip conctete».

Пароизоляция — 1 слой полиэтиленовой пленки толщиной 0,5 мм по всей площади крыши. Пароизоляция заведена на вертикальные поверхности парапетов, стен, вентиляционных шахт на высоту не менее 250 мм выше верхнего слоя теплоизоляции. Монолитные железобетонные плиты покрытия толщиной 200 мм.

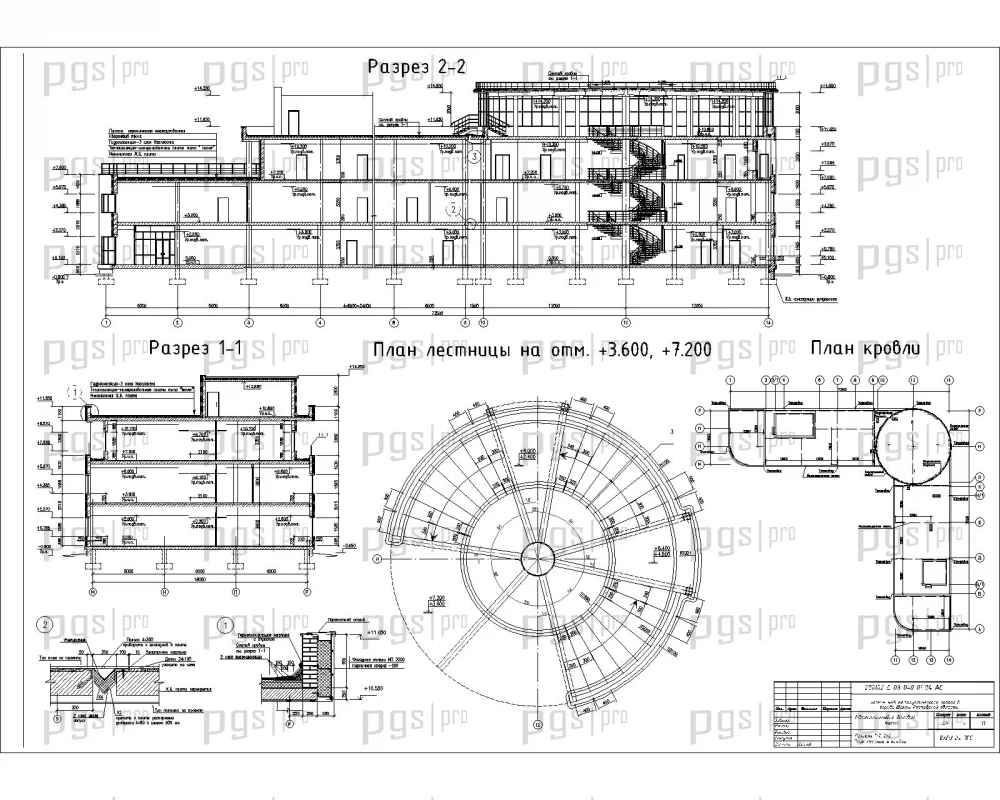

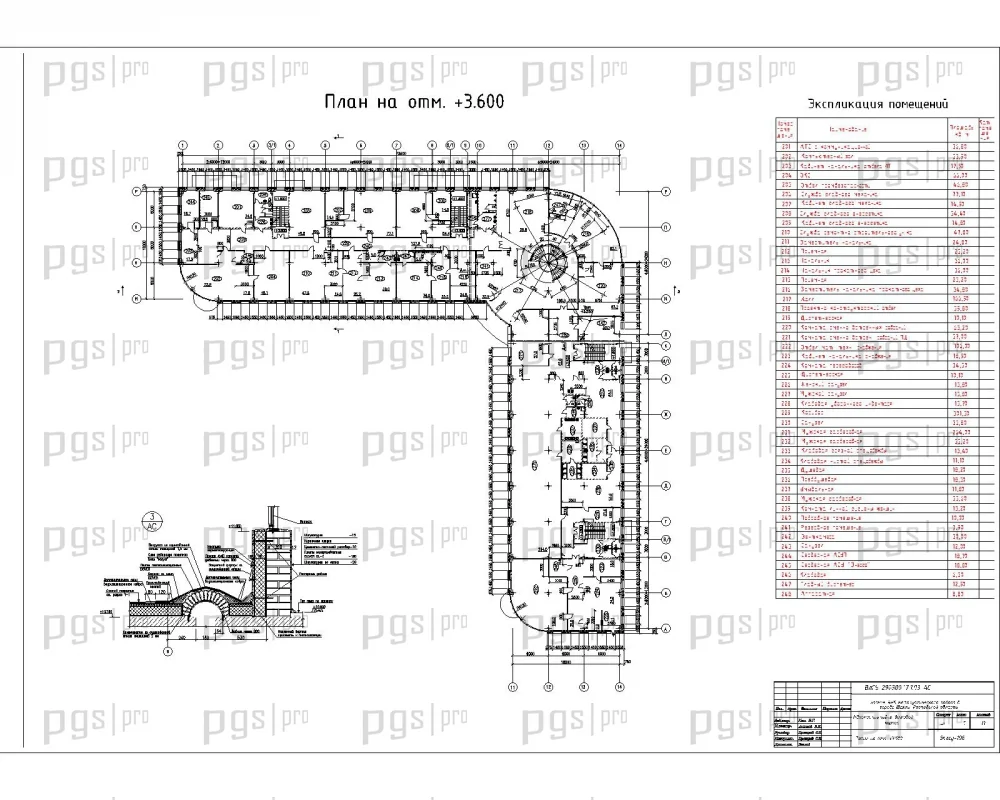

Лестницы предназначены для сообщения между помещениями, расположенными на разных этажах. Запроектированы из железобетонных маршей. Ограждение лестниц выполняется из металлических хромированных завивок. По осям 12/Н запроектирована винтовая лестница, необходимая для сообщения между помещениями и выходом в зимний сад. Каркас лестницы металлический. Ступени лестничного марша сборные железобетонные, площадки монолитные железобетонные, покрыты плиткой из керамического гранита на клею. Откосы оконных и дверных проёмов в кирпичных стенах оштукатуриваются цементно-песчаным раствором. Двери в лестничных клетках выполняются с уплотняющими прокладками по ГОСТ10174-90 и оборудуются приборами автоматического закрывания.

Противокапиллярная горизонтальная пароизоляция наружных и внутренних стен на отм. -0.030 выполняется из цементно-песчаного раствора состава 1:2 толщиной 30 мм. Все деревянные конструкции должны быть антисептированы, а соприкасающиеся с бетоном или кирпичной кладкой — обернуты рубероидом или другим гидроизоляционным материалом.

Отделочные работы производятся после окончания всех общестроительных работ и устройства кровли. Окраска стен и потолков производится по подготовленным поверхностям. Равнины на бетонных конструкциях колонн и перекрытий затираются. Стены и потолки перегородок оштукатуриваются улучшенной штукатуркой из цементно-известкового раствора толщиной 20 мм. В санузлах, душевых и других «мокрых» помещениях — цементно-песчаным раствором толщиной 15 мм. Оштукатуренные и бетонные поверхности тщательно прошпаклевываются перед нанесением отделочного слоя. Гипсокартонные перегородки готовятся под окраску в соответствии с рекомендациями и технологией фирмы КНАУФ. В качестве водоотделки покрытия для стен и потолков применяется эмаль ПФ-115 ГОСТ 6465-76* или другая краска, аналогичная по свойствам в 2 слоя по одному слою грунтовки лаком ПФ-170 ГОСТ 15907-70*. Наружные и внутренние двери окрашиваются в заводских условиях в белый цвет. В помещениях, не требующих облицовки стен плиткой, но имеющих умывальники, участки стен у умывальников облицовываются глазированной плиткой на высоту 1500 мм от пола, шириной 1000 мм на один прибор. Стальные балки перекрытия чердачного этажа, а также косоуры лестничных клеток огрунтованы в заводских условиях, а на строительной площадке оштукатурены цементно-песчаным раствором толщиной 20 мм по двум слоям сетки: 1-й слой — арматурная сетка из Ø6 А-I с ячейками 100х100 мм, 2-й слой — стальная штукатурная сетка. Стыковые конструкции лестниц по осям 12/Н поставляются огрунтованными в заводских условиях, а на строительной площадке после монтажа окрашиваются 2 слоями эмали ПФ-1189 ТУ 6-1710-86.

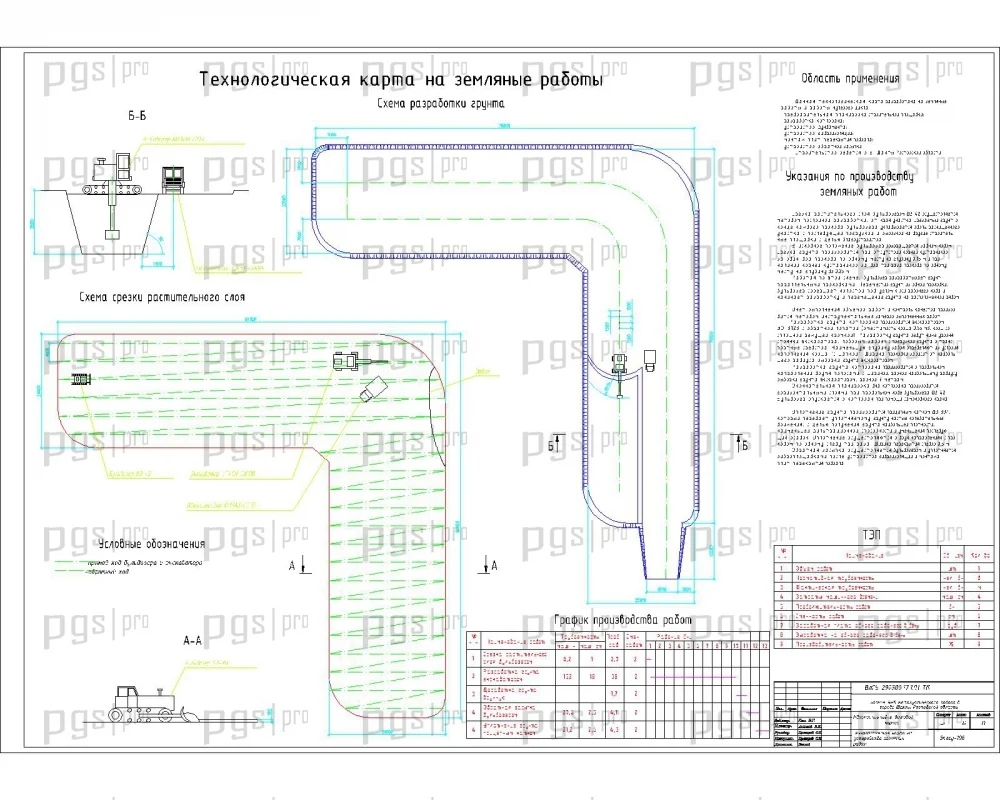

Технологическая карта на земляные работы включает объемы работ, способы производства земляных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Работы выполняются с применением экскаваторов и самосвалов с последующей проверкой качества подготовки основания.

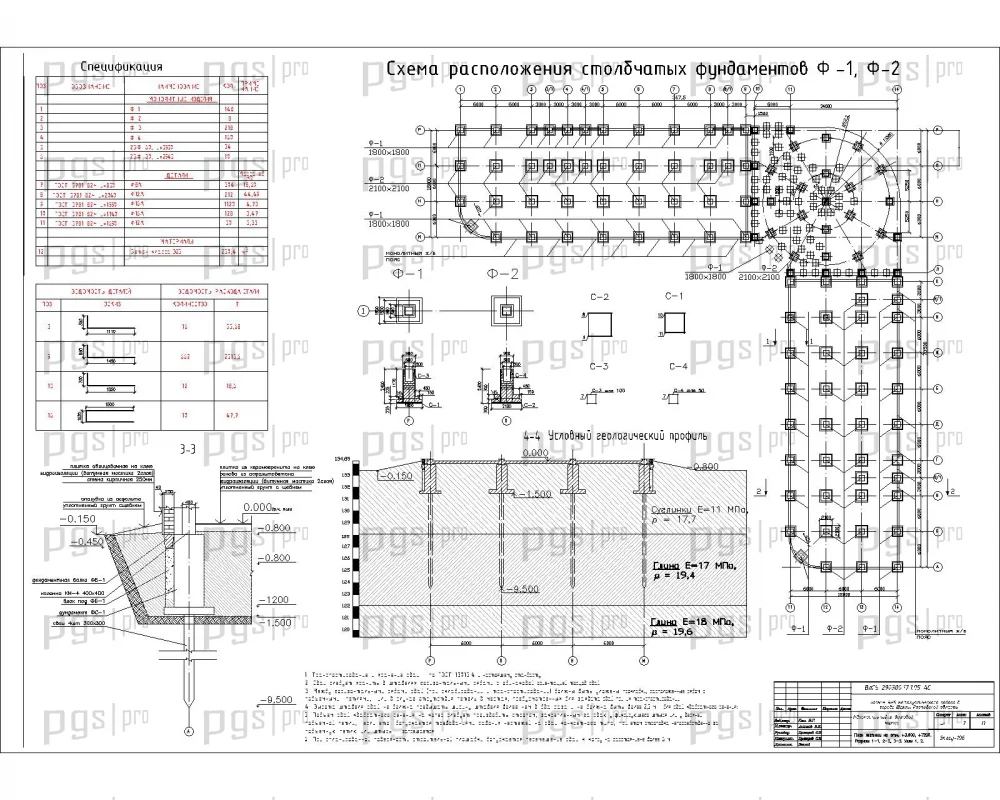

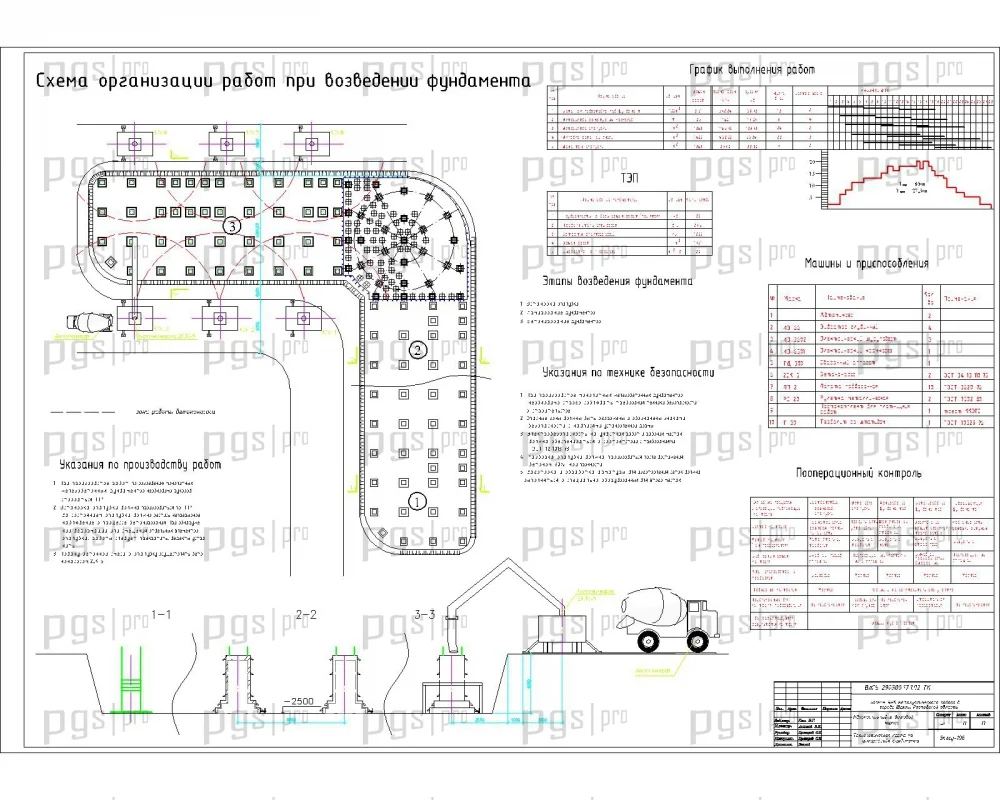

Технологическая карта на устройство фундамента содержит технологию выполнения работ по устройству двух типов фундаментов: столбчатых монолитных железобетонных в осях 1-9, А-П и монолитной железобетонной плиты в осях 10-14, К-Р. Включает подготовку основания, армирование, опалубку, бетонирование, выбор монтажных кранов и приспособлений, операционный контроль качества, материально-технические ресурсы, калькуляцию затрат труда, машинного времени и заработной платы, технику безопасности и технико-экономические показатели.

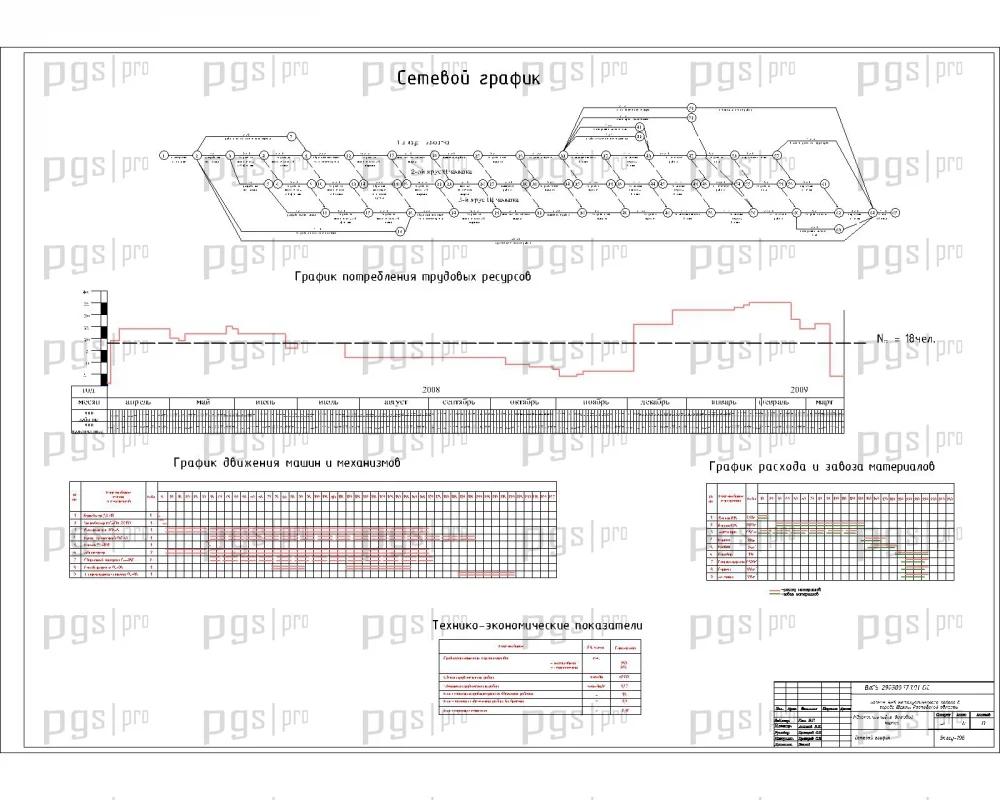

Сетевой график составлен с учетом технологической последовательности работ при строительстве административного здания: земляные работы, устройство фундаментов, возведение монолитного каркаса, монтаж плит перекрытия, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

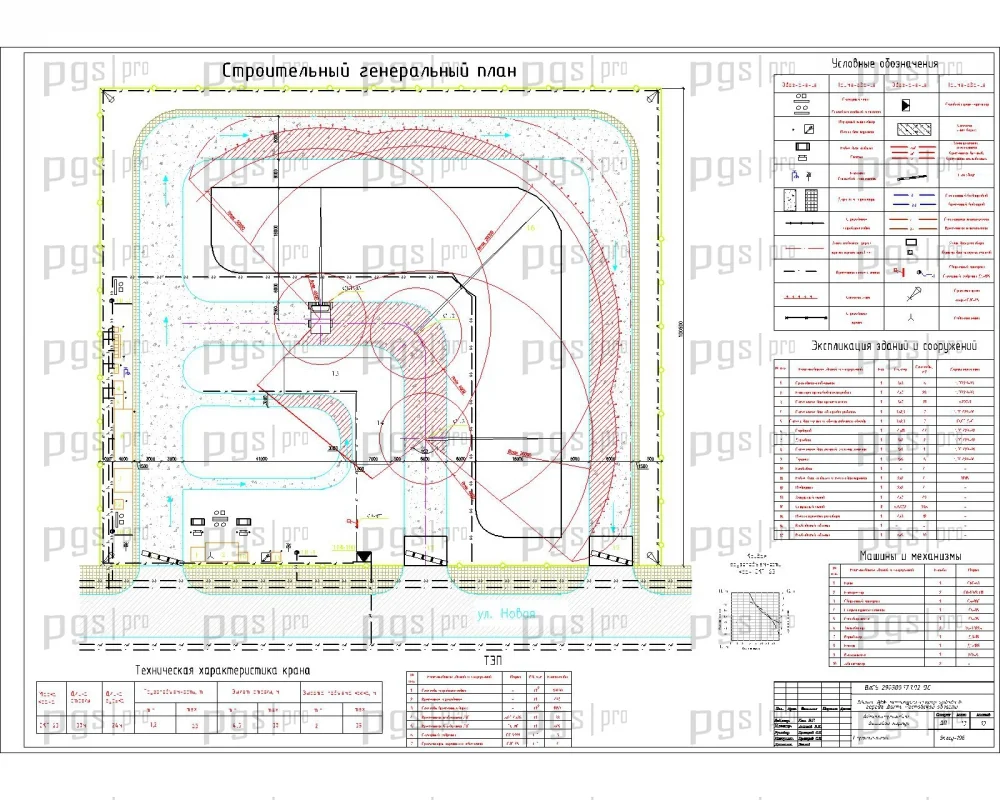

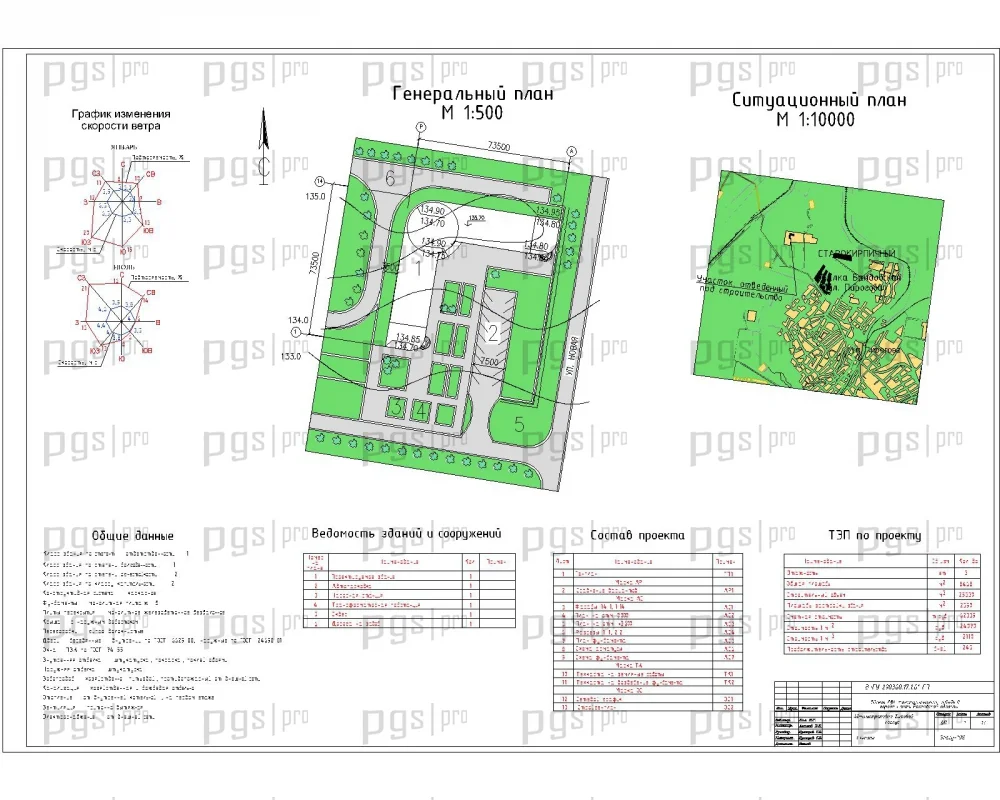

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа кранов, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

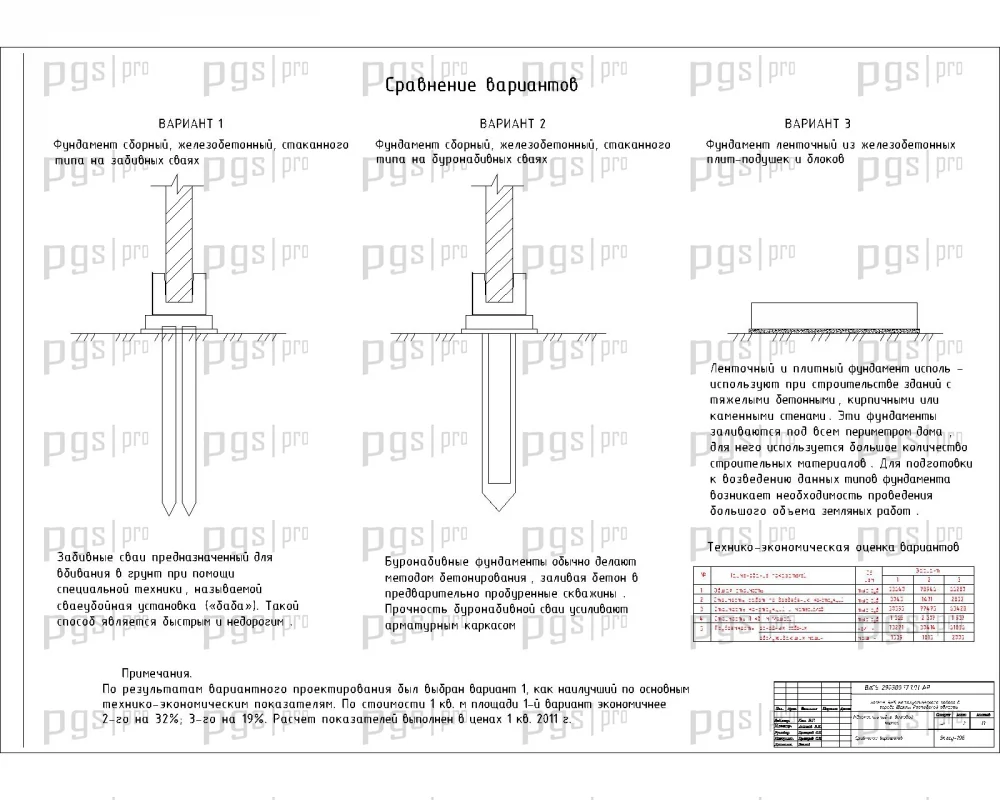

Сравнение вариантов включает технико-экономическое обоснование выбора оптимального варианта фундаментов с учетом инженерно-геологических условий, прочности, стоимости работ, сроков строительства и эксплуатационных характеристик. В проекте рассмотрены альтернативные решения для обеспечения наилучшего соотношения показателей.

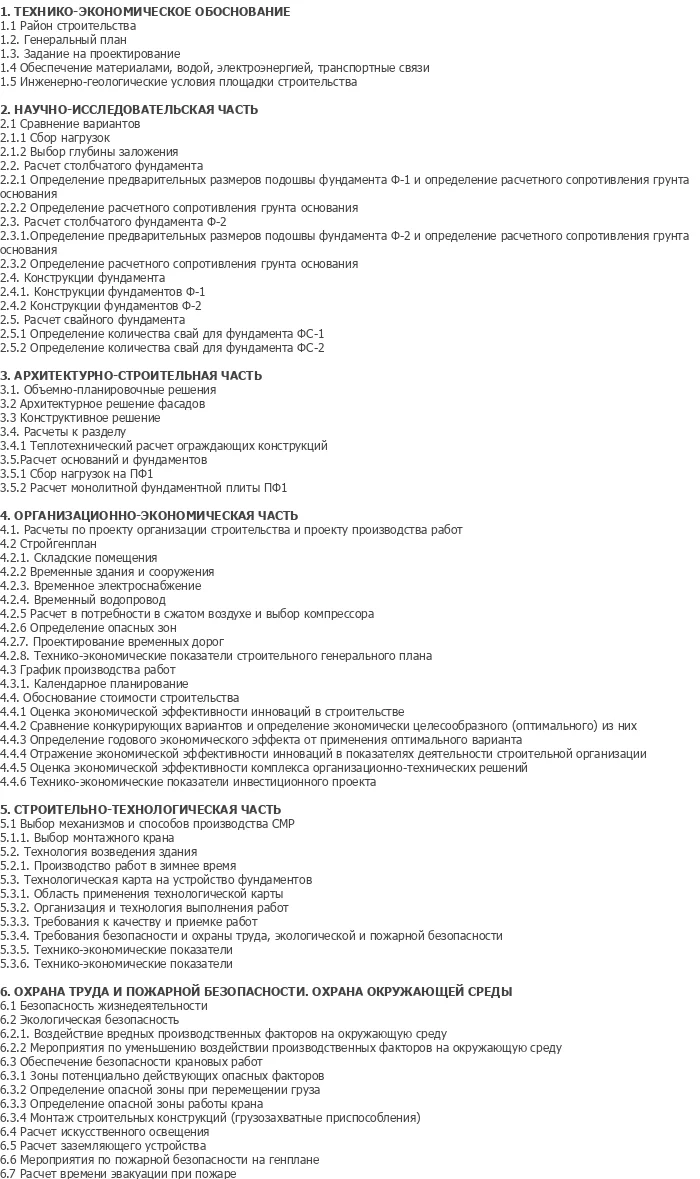

Диплом №3053 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: административные здания промышленных предприятий — востребованное направление в современном строительстве.
• Сложный инженерный объект: трехэтажное здание с монолитным железобетонным каркасом, двумя типами фундаментов и системой вентилируемого фасада.
• Полная комплектация: полный комплект пояснительной записки 151 лист и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: столбчатые и плитные фундаменты, монолитный каркас, плиты перекрытия, кирпичные стены, система вентилируемого фасада, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на земляные работы и устройство фундамента, сетевой график, строительный генплан, сравнение вариантов, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и экологии.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №3053 по доступной цене — 4 500 рублей.
